1 iMates y iFeatures: Recicle operaciones e inserte componentes en un solo clic!
Carlos Arredondo División Manufactura – MicroCAD

2 Resumen En esta clase comprenderá conceptos, alcance y funcionalidades de los iFeatures y de los iMates, mediante el desarrollo de ejercicios prácticos, los cuales le brindarán métodos para reciclar operaciones y ensamblar componentes rápidamente, llevándolo a que usted optimice su proceso de modelado, de ensamblado y por ende automatice su proceso de diseño.

3 Objetivos de Aprendizaje
Al finalizar esta clase, estará en capacidad de: Crear y reutilizar iFeatures en piezas. Crear iFeatures para usarlos con una tabla de parámetros. Generar iMates y utilizarlos en iParts. Generar iMates a partir de restricciones aplicadas en el ensamble.

4 Trabajando con iFeatures…

5 Definición y características:
Los iFeatures son operaciones que han sido extraídas de archivos de pieza para reutilizar en otras piezas. Si está familiarizado con AutoCAD®, podría relacionar los iFeatures con los bloques. Toda operación basada en boceto, puede ser usada en iFeatures.

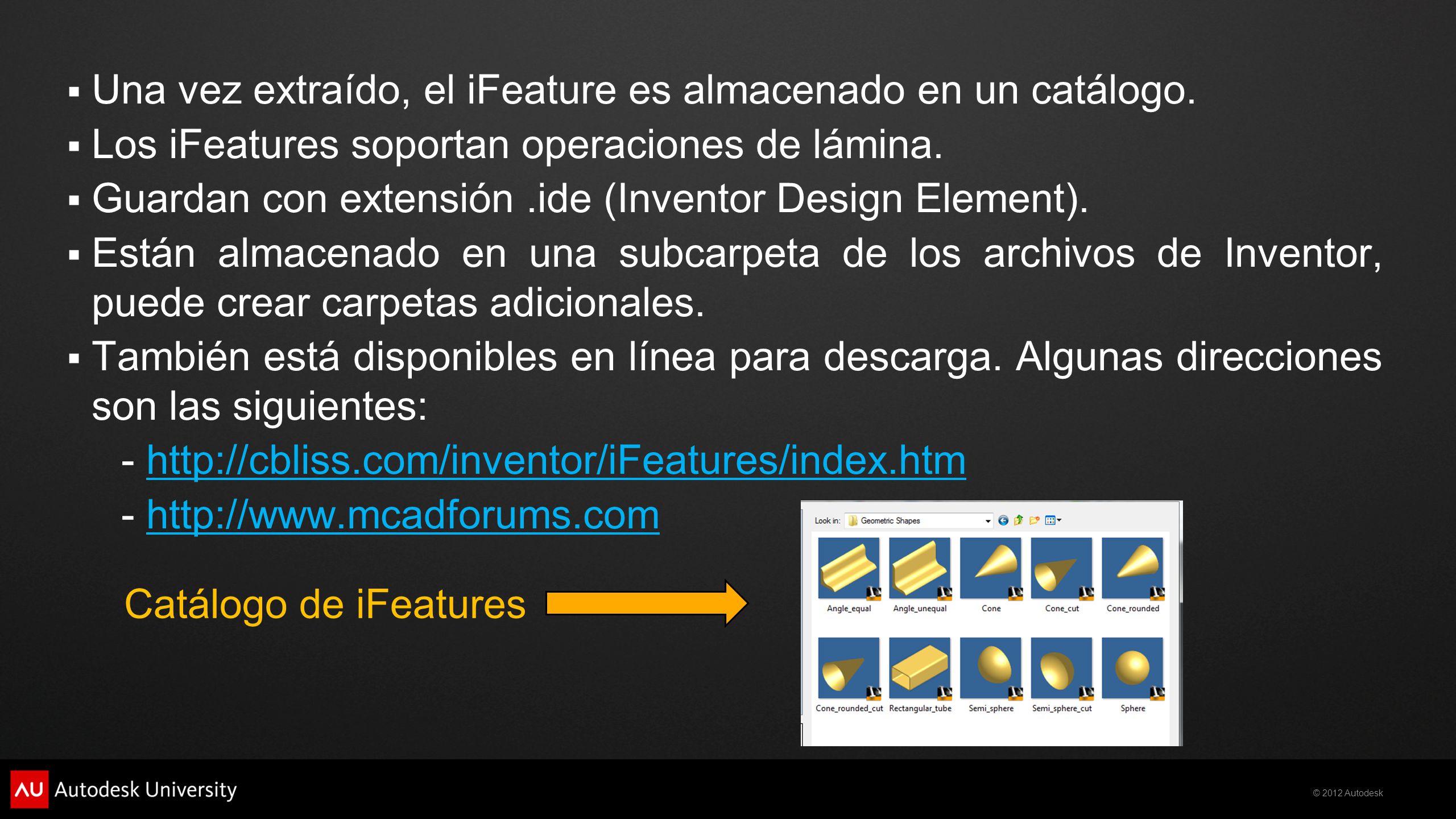

6 Una vez extraído, el iFeature es almacenado en un catálogo.
Los iFeatures soportan operaciones de lámina. Guardan con extensión .ide (Inventor Design Element). Están almacenado en una subcarpeta de los archivos de Inventor, puede crear carpetas adicionales. También está disponibles en línea para descarga. Algunas direcciones son las siguientes: - - Catálogo de iFeatures

7 Algunos consejos al trabajar con iFeatures

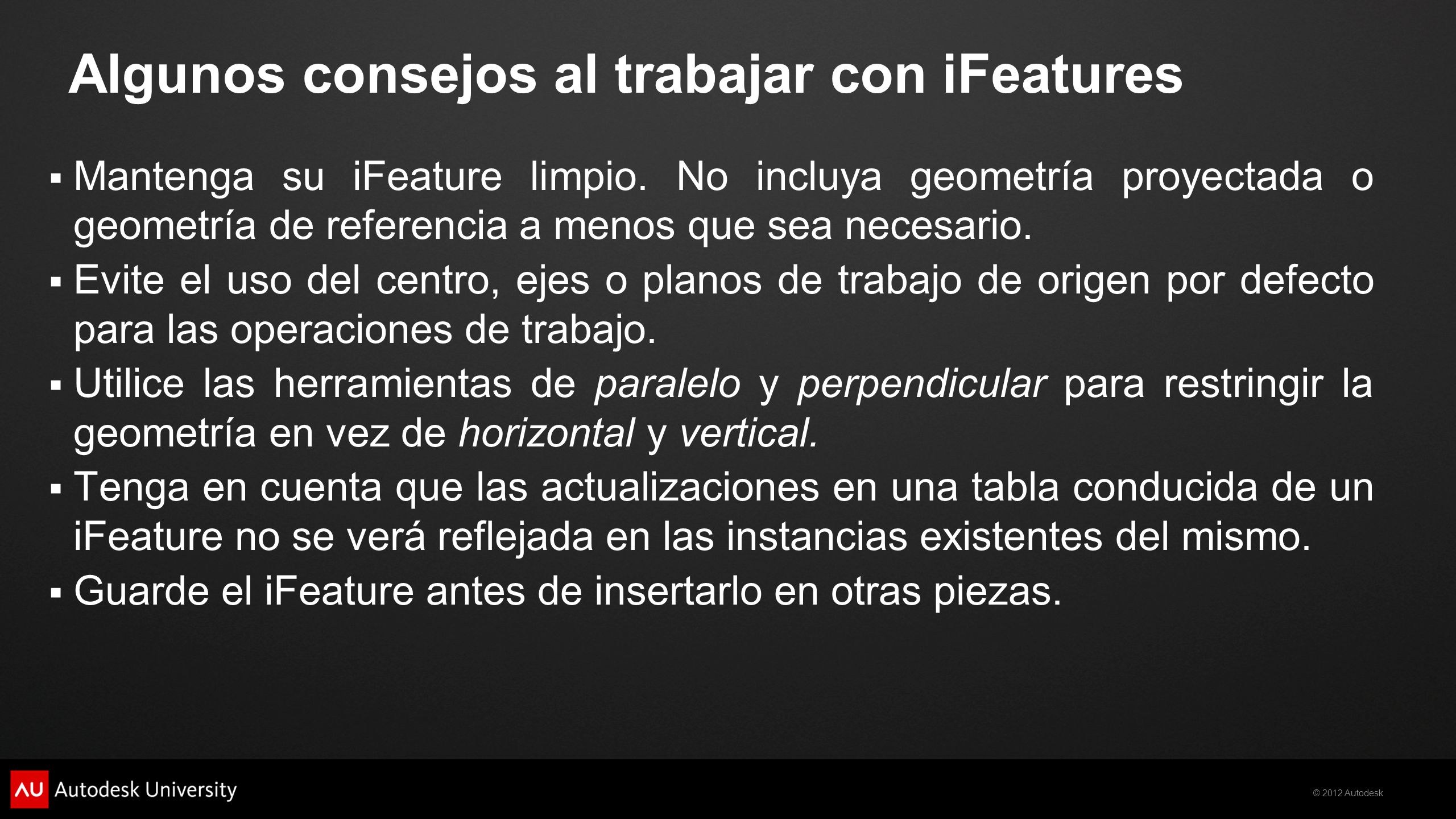

Mantenga su iFeature limpio. No incluya geometría proyectada o geometría de referencia a menos que sea necesario. Evite el uso del centro, ejes o planos de trabajo de origen por defecto para las operaciones de trabajo. Utilice las herramientas de paralelo y perpendicular para restringir la geometría en vez de horizontal y vertical. Tenga en cuenta que las actualizaciones en una tabla conducida de un iFeature no se verá reflejada en las instancias existentes del mismo. Guarde el iFeature antes de insertarlo en otras piezas.

8 Ejercicio: Descargando iFeatures (Sólo en la presentación)

9 Ejercicio 1: Creación y edición de iFeatures (Incluido en el Handout)

10 Ejercicio 2: Modificación del archivo .ide (Incluido en el Handout)

11 Ejercicio 3: Trabajando con iFeatures en piezas de lámina

12 Trabajando con iMates…

13 Definición y características
Los iMates pueden definirse como pares de restricciones que indican cómo se conectan las piezas y sub-ensambles cuando se insertan en un ensamble. También puede aplicar la mitad de los límites del par de restricciones para definir el rango de movimiento permitido.

14 Al crear un iMate, a la pieza se adhiere un icono llamado glifo.
Puede definir grupos de iMates, denominados iMates compuestos. Los iMates pueden ser aplicados a cualquier tipo de restricción, incluyendo las restricciones de movimiento (Motion Contraints).

15 Sugerencias al trabajar con iMates
Un par de iMates generados en un solo compuesto no pueden ser editados. Sólo pueden ser eliminados y reemplazados. Cada iMate generado es representado con un glifo circular en la pieza. Pero por defecto no se muestran. Clic derecho sobre la pieza y seleccione iMate Glyph Visibility para verlos.

16 Los iMates en iParts Una familia de iPart define los miembros en filas de una tabla o en una hoja de cálculo insertada. Aunque es posible que algunos parámetros difieran en miembros individuales, pueden ajustarse utilizando los mismos pares de restricciones iMate.

17 Ejercicio 1: Creación de iMates por inferencia (Incluido en el Handout)

18 Ejercicio 2: Creación de iMates desde la pieza (Incluido en el Handout)

19 Ejercicio 3: Utilizando iMates en iParts (Incluido en el Handout)

20 Material Adicional Ayuda en línea: iFeatures: iMates:
iFeature1579/1580-Entorno_1580 iMates: Ensambla1654/1655-Construi1655/1688-Restricc1688/1694-iMates1694 Archivos de los tutoriales: Parches y paquetes de servicio:
