1 Análisis Estructural Avanzado y Coordinación

2 Introducción En esta lección se ofrece una breve visión de Autodesk ® ® Robot, ampliando las técnicas aprendidas en las lecciones anteriores. Introduce los conceptos básicos de las capacidades de análisis e incluye una lección rápida sobre la interfaz de usuario y herramientas disponibles en Autodesk ® Robot ®. En esta unidad también se presentará el papel de todas las partes involucradas en el diseño y ofrece sugerencias para el flujo de trabajo adecuado cuando se utiliza BIM en el diseño estructural. Una visión avanzada de coordinación de las operaciones también se explorará. Para obtener mejores resultados se sugiere a los estudiantes tener un conocimiento básico del análisis estructural y tener experiencia en un paquete de software de análisis estructural. En los ejercicios de la Unidad 5 se introducen las características avanzadas de robot y se abordaran análisis de problemas estructurales más complicados.

3 Objetivos Construir y analizar los diferentes modelos estructurales en Autodesk® Robot™ Structural Analysis Professional. Utilizar Autodesk 360 ® y Autodesk ® Robot ™ Structural Analysis Professional para analizar una estructura lateral. Analizar una estructura lateral considerando y suprimiendo los efectos P-Delta Definir el papel de cada parte en el diseño de un edificio y Conocer las diferencias entre ellos: Arquitecto, Ingeniero Estructural, Ingeniero MEP, Ingeniero Civil, Contratista, Subcontratistas, y Propietarios. Entender el concepto básico de la práctica integrada, su flujo de trabajo y las tendencias de la industria hacia este concepto. Definir la importancia de la práctica integrada, sus retos y beneficios. Entender el concepto de detección de errores multidisciplinarios.

4 Ejercicios Estos son los ejercicios de práctica: Ejercicio 5.1: Coordinación en Revit 3D Ejercicio 5.2: Coordinación en Navisworks Ejercicio 5.3: Análisis de marco lateral y Autodesk 360Structural Analysis Ejercicio 5.4: Análisis de marco P-delta

5 Ingeniero Estructural Ingeniero MEP Ingeniero Civil Contratista
Términos Clave Arquitecto Ingeniero Estructural Ingeniero MEP Ingeniero Civil Contratista Subcontratista Propietario

6 Interfaz de usuario en Autodesk® Robot
Barra de herramientas Standard – Esta barra de herramientas es común en la mayoría de los software, e incluye accesos directos a las herramientas no relacionadas directamente con la creación o el análisis del diseño. Las funciones son tales como imprimir, guardar, deshacer, etc. Esta barra de herramientas proporciona accesos directos permitiendo al usuario navegar, editar vistas, cálculos de las vistas y un acceso rápido a las herramientas Sistema de diseño - Diseñado para que un nuevo usuario pueda navegar a través de un modelo de principio a fin, con la apertura de ventanas predefinidas para diferentes tareas. Inspección de Objetos - Se utiliza para administrar los diferentes elementos estructurales ubicados en el modelo. Visor gráfico / Editor - Este espacio de modelado es donde los elementos finitos son creados y editados, así como se muestran ciertos resultados y los diagramas. Barra de herramientas de la estructura del modelo - Esta barra de herramientas proporciona una serie de herramientas más comunes de modelado y para los elementos que el usuario pueda definir en el modelo. Administrador de Ventana - Permite al usuario navegar entre los planos de trabajo y cambiar de una vista 2D a una vista en 3D.

7 Funciones de Robot Las aplicaciones a menudo pueden ser limitadas debido a la carga de su potencia y programación. Una interfaz de aplicación abierta (API) elimina la idea de una aplicación que funciona en su propia manipulación y manual de datos entre los programas que no son de interfaz. La función de la API abierta de Robot™ le permite comunicarse no sólo las aplicaciones de Autodesk, sino también con programas externos, tales como Microsoft Word y Microsoft Excel. La idea surgió a partir del modelo de objetos componentes de Microsoft (COM), lo que permitió a su software para comunicarse y compartir las cargas de procesamiento. Esta característica no sólo ayuda con las fases iniciales de diseño de optimización de peso forma, sino que también tiene potencial para aplicaciones de post-procesamiento. La Figura 2 representa la API en la fase de diseño inicial. El modelo se puede cambiar usando Excel y esos cambios pueden ser representados en Autodesk Robot. Las aplicaciones como esta son enormes ahorradoras de tiempo en la optimización de cualquier modelo. La mayoría de las aplicaciones de software analizan una estructura y devuelven un largo informe, a veces cientos de páginas de documentación compleja. Robot™ devuelve resultados tabulares que son fácilmente filtrados, y se puede utilizar la función API para colocar los resultados en hojas de cálculo o análisis de la empresa codificada incluso especiales para diferentes materiales. No solo los datos numéricos almacenados, vistas definidas del modelo también se pueden guardar y se actualizaran automáticamente cuando el modelo ha cambiado.

8 Niveles y Rejillas Herramientas eficientes se han introducido en Revit Structure, lo que permite a los ingenieros copiar los planos arquitectónicos y las rejillas del archivo vinculado y los convierten en elementos estructurales. Para copiar los planos arquitectónicos, estructurales el usuario visualiza la vista en alzado edificio, selecciona Herramientas >> Copia / Monitor de Enlace >> Select, y gráficamente se selecciona el archivo vinculado. Figura 1 Copia / Monitor de la herramienta en la cinta de Colaborar.

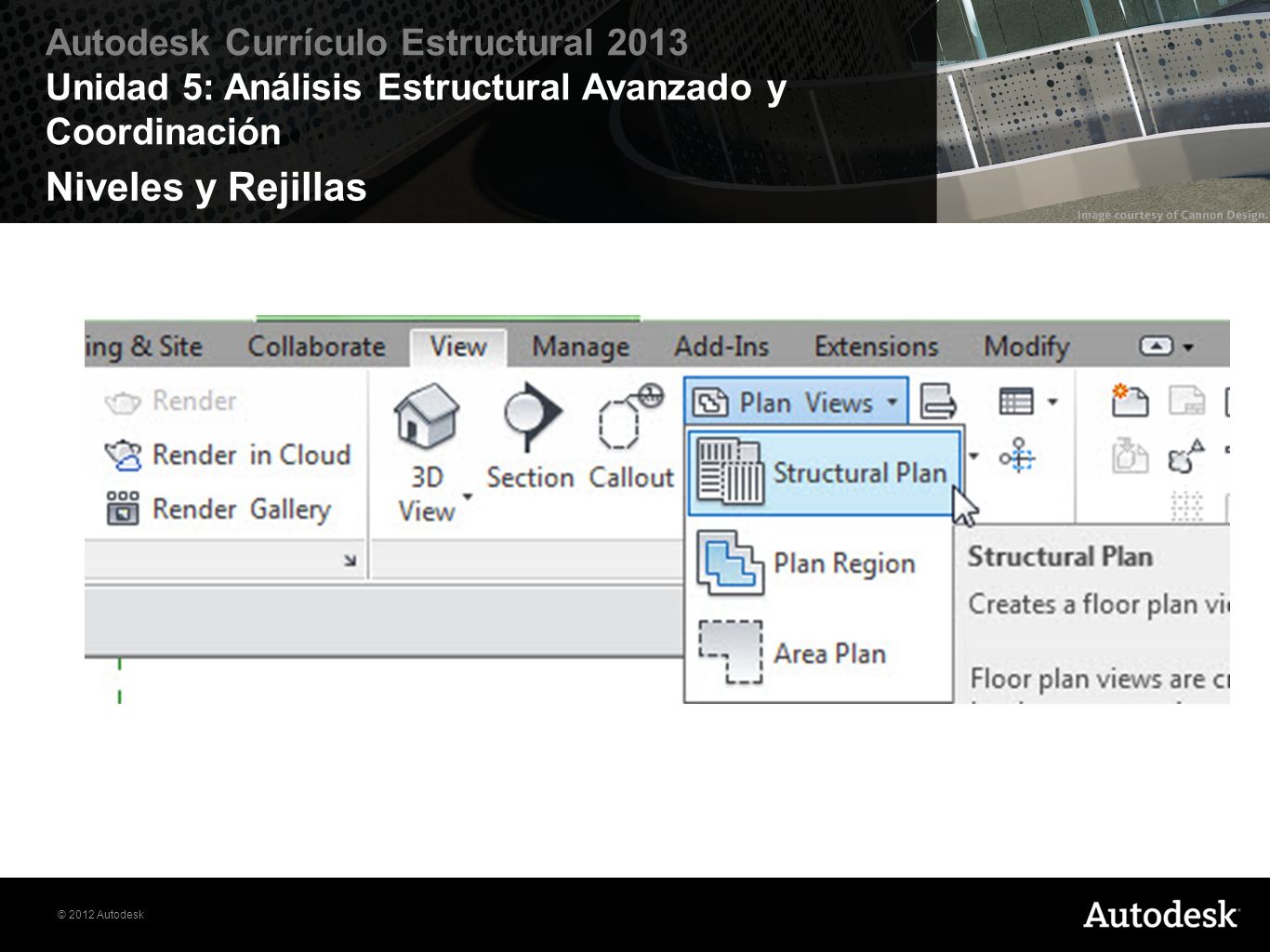

9 Niveles y Rejillas El siguiente paso es la creación de planos estructurales con rejillas que responden a la planta arquitectónica y su rejilla. El ingeniero selecciona Ver Plan Views >> estructural plan (ver Figura 2), revisa los nombres de los niveles ya existentes, selecciona los niveles deseados (o normalmente sólo selecciona todos los niveles), y hace clic en Aceptar. Figura 2 Uso de la herramienta de Plano

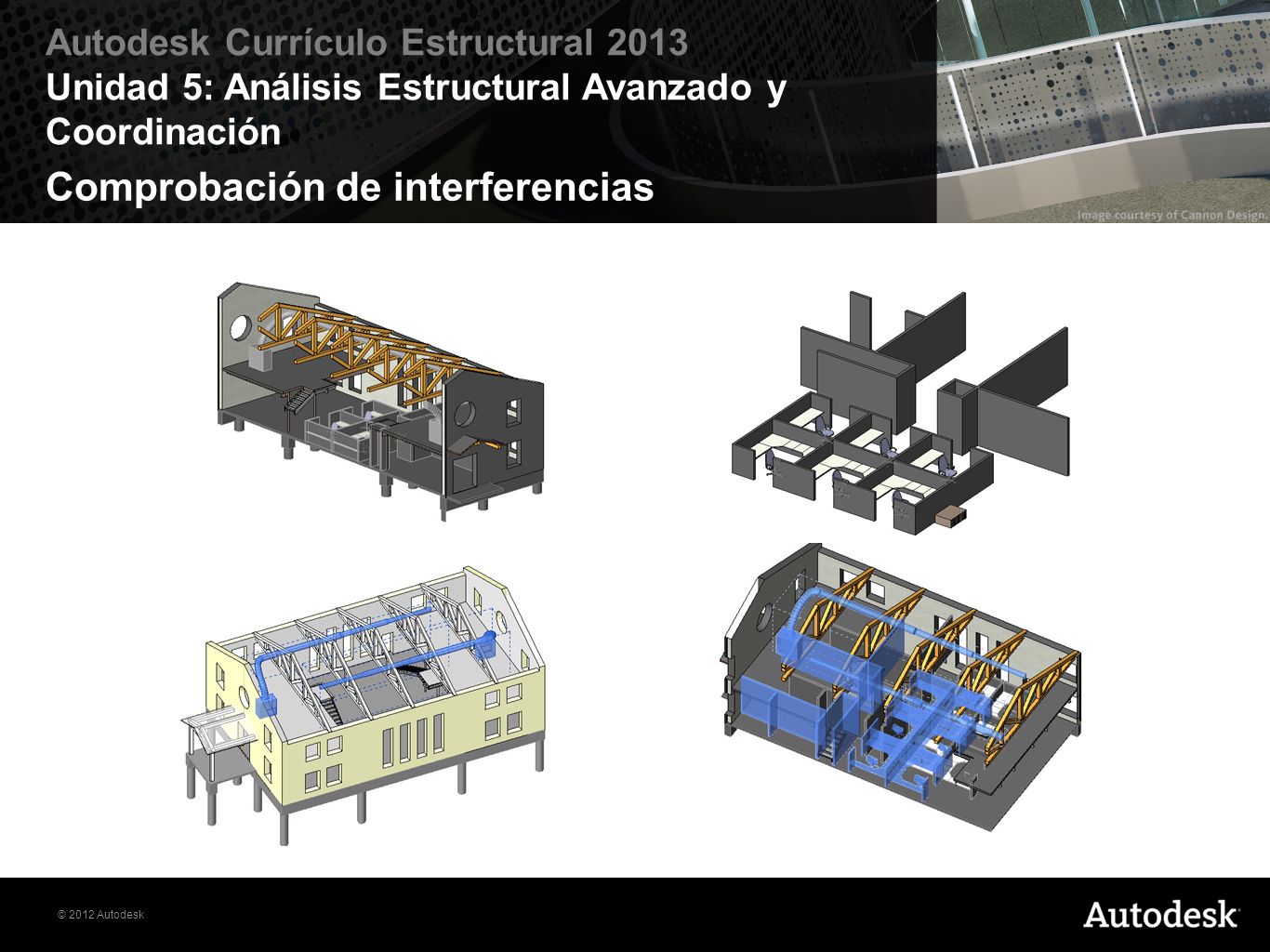

10 Comprobación de interferencias
Los ingenieros estructurales utilizando Revit Structure y arquitectos con Revit Architecture pueden realizar pruebas de interferencia entre los objetos arquitectónicos y estructurales (o simplemente entre los objetos estructurales, o entre los objetos del modelo) de forma nativa en Revit. El BIM de la estructura, arquitectura interior, y MEP se combinan mediante la vinculación de los modelos juntos, como se discutió previamente en las figuras 3-6. Estos modelos serán utilizados en los ejercicios de esta unidad para resaltar el valor de la comprobación de interferencias, que es uno de los ejemplos más comunes en el proceso de VCC y práctica integrada. Además, más allá de la interferencia de corriente básica con Revit, los usuarios de BIM puede usar el poder del software Autodesk ® Navisworks ® para un conjunto más robusto de herramientas para la validación de VDC espacial 3D. Mientras que un estudio en profundidad de Navisworks está fuera del alcance de esta unidad, vamos a introducir algunas de sus funciones básicas en el video se muestra 6.2.

11 Comprobación de interferencias en Revit
Las pruebas de interferencia entre los elementos se pueden realizar dentro del mismo archivo; ---como en un mismo archivo común RVT compartidos entre los arquitectos e ingenieros --- o entre la imagen actual y estructural vinculado a Autodesk® Revit Architecture los cuales estén vinculados a un archivo. Por ejemplo, si el ingeniero estructural quiere asegurarse de que ninguna columna está cayendo en una escalera o ningún refuerzo está atravesando una abertura de la ventana, él o ella pueden vincular un archivo RVT arquitectónico dentro de Revit Structure, seleccionan: Herramientas >> Comprobar interferencia >> Ejecutar, a continuación, elige las categorías de objetos desde el archivo de Revit Architecture y el proyecto estructural actual. La comprobación de interferencias se puede realizar entre los objetos estructurales y arquitectónicos, tales como las vigas de acero en la estructura y la escalera.

12 Comprobación de interferencias en Revit
Una viga estructural está interfiriendo con la escalera.

13 Ejercicio 5.1: Coordinación 3D en Revit
Vea el video de este ejercicio, y luego complete una prueba de interferencia entre el modelo MEP y el modelo estructural desde el interior de Revit. Preguntas: ¿ Cuántas interferencias encontro? ¿Cuál es la mejor solución para resolver los conflictos?

14 Ejercicio 5.2: Coordinación 3D en Navisworks
Vea el video de este ejercicio, y luego complete la revisión del diseño de los modelos parcialmente completa de estructura, MEP y la arquitectura con Autodesk ® Navisworks ®. Para este ejercicio, usted necesitará el software Autodesk ® Navisworks ® Utilidad de Exportación NWC. Preguntas: ¿Cuántos problemas de diseño se encuentran éntrelos modelos de arquitectura, estructura y mecánico? ¿Cuáles son los puntos de vista en Navisworks? ¿Cómo se puede informar de lo que se encuentra en Navisworks? ¿Qué es más fácil moverse en el modelo: la función de "caminar" o la función de "volar"? ¿Cuál es la principal diferencia entre caminar y volar en Navisworks? ¿Cuál sería una buena razón para usar la tercera persona con la gravedad y la colisión opciones encendidas en la función “caminar” a través del modelo? ¿Cómo es diferente Navisworks de Revit?

15 Ejercicio 5.3: Análisis de la estructura de marco lateral y Autodesk 360® Structural Analysis
Vea el video de este ejercicio, y luego complete un análisis lateral de la estructura seleccionada. También ejecuta un análisis de todo el edificio con Autodesk 360. Preguntas: Los estudiantes deberán responder a ellas desde la aplicación Robot, los menús de ayuda en Revit y el video para este ejercicio. ¿Por qué ayudaría a exportar sólo partes de una estructura? Permite a los ingenieros ahorrar tiempo y elaboración cálculos mas reducidos ¿Cuáles son algunos de los beneficios en la utilización de Autodesk 360? Todos los beneficios están enumerados en la Unidad 2.

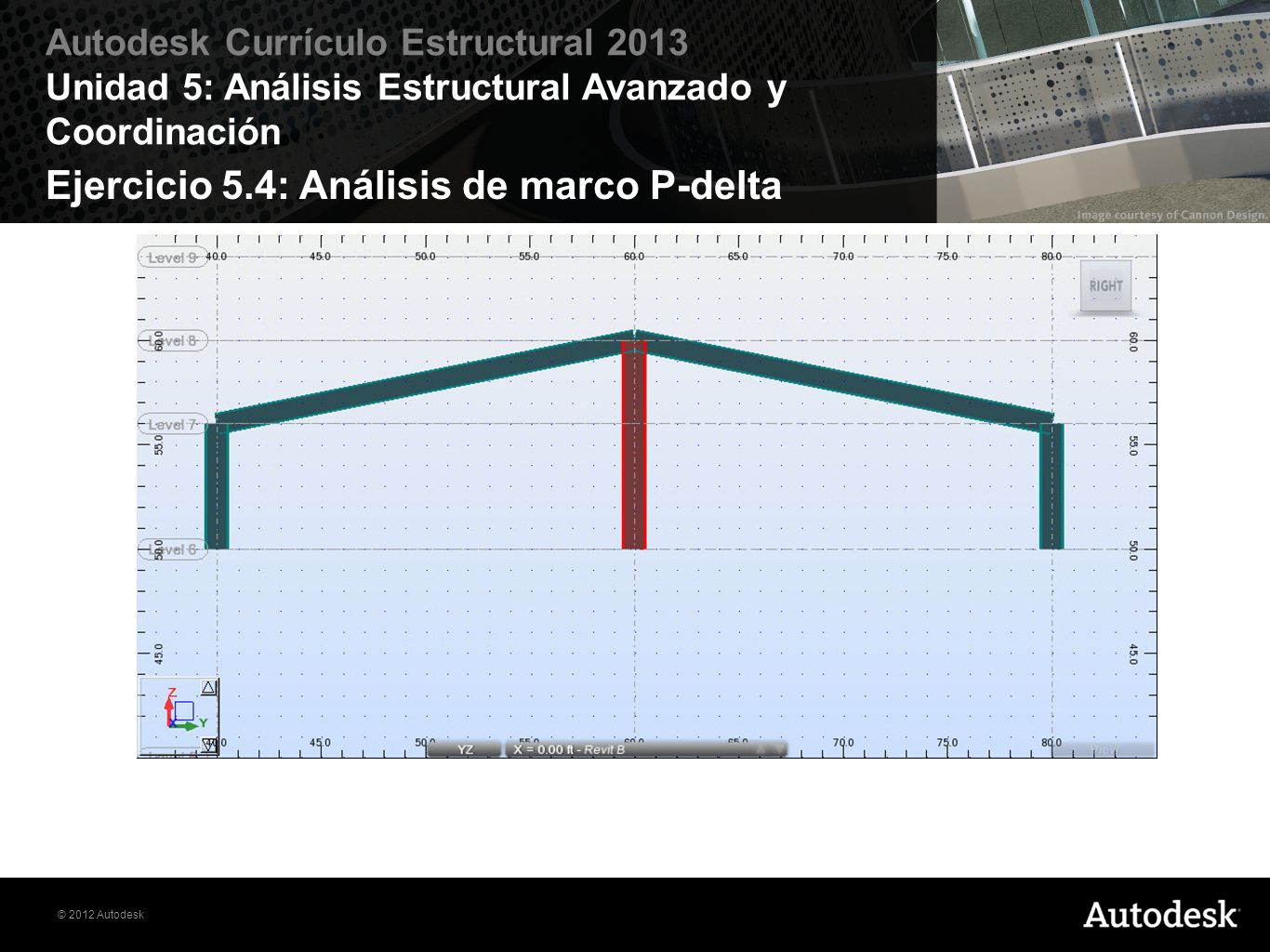

16 Ejercicio 5.4: Análisis de marco P-delta
Vea el video de este ejercicio, y luego complete un cálculo de la desviación lateral de la estructura seleccionada utilizando el software Autodesk Robot y luego compare con los cálculos manuales. Preguntas: Los estudiantes deberán responder a ellas desde la aplicación Robot, los menús de ayuda en Revit y el video para este ejercicio. Hubo una respuesta diferente? ¿Por qué o por qué no? La respuesta debería haber variado debido al desplazamiento lateral no-lineal.
