1 Modelo Informatizado de Edificios (BIM)

2 Modelo Informatizado de Edificios (BIM)
El Modelo Informatizado de Edificios o BIM, es un proceso que cambia fundamentalmente el papel de la información en el diseño estructural mediante la creación de una base de datos en los objetos de construcción que se utilizarán para todos los aspectos de la estructura desde el diseño a la construcción y mas haya de esta.

3 Diferencias entre Dibujo Manual, CAD, BIM
Figure 1.1. Drafting, CAD, BIM Evolution Table Diferencias entre Dibujo Manual, CAD, BIM Cuando consideramos la comparación gráfica entre CAD y BIM, nos damos cuenta que la industria de ingeniería estructural no ha visto un cambio antes como el BIM. La transición desde la mesa de dibujo a CAD no se puede comparar con el cambio de CAD a BIM. Aunque, obviamente, CAD utiliza los ordenadores, y esto no cambia fundamentalmente el flujo de trabajo en las oficinas de ingeniería estructural. Al final del día, los usuarios de CAD producen una serie de documentos en papel con la obra técnica, que consiste en líneas, arcos y círculos, igual que el proyecto hecho a mano. Sin embargo, BIM permite la entrega de una base de datos del edificio con los objetos que otro programa puede analizar sin necesidad de intervención humana para volver a introducir los datos de un conjunto de planes de papel.

4 Interoperabilidad - Librería en Internet
El proceso Interoperabilidad: Una librería transforma los pedidos o ordenes las cuales estaban basados en el papel tradicional a una base de datos del proceso impulsado por interoperable con los intercambios de datos electrónicos. Lo que podría haber tomado semanas, ahora es convertido en un proceso de Internet completado totalmente en menos de 24 horas. Cuando el comprador (1) elige un libro de las librerías en línea, que están buscando en las bases de datos de inventario de terceros proveedores de libros. Después de seleccionar los libros que quieren (2), el comprador ve un cálculo de costo de envío a partir de una base de datos las compañías transportista (3). Luego entran en su información de tarjeta de crédito, que pasa a través de unos comerciantes de tarjetas de crédito en cuenta (4), iniciando la transferencia de fondos a través de los bancos, bases de datos (5 y 6). El libro se envía entonces al proveedor (7) y entregado al comprador (8). Para los vendedores de libros necesitaban pasar semanas un proceso de trabajo documentado, pero si se utiliza la interoperabilidad entre las bases de datos de distintas empresas por vía electrónica, las tareas se realizan en cuestión de segundos sin ningún tipo de interacción humana en los procesos.

5 Interoperabilidad Industria/AEC
En el campo de la arquitectura, o en industrias de ingeniería y construcción, hay muchas empresas que trabajan con datos relacionados en sus propios modelos de construcción de información que pueden comunicarse electrónicamente con los modelos de terceras partes interesadas. El modelo de información del edificio federado es una recopilación de la información del propietario del edificio (1), arquitecto (2), el ingeniero estructural (3), ingeniero MEP (4), y los contratistas (5) que a la vez construyen proyecto para el propietario (6). El objetivo y el potencial del proceso electrónico (BIM) es proponer un sistema similar a los objetivos del vendedor de libros en línea en el ejemplo anterior (Figura 1.2): para proporcionar servicios de calidad, mayor calidad y la reducción económicamente mediante de colaboración y la informatización de todas partes, en viceversa a estilo basado en papel.

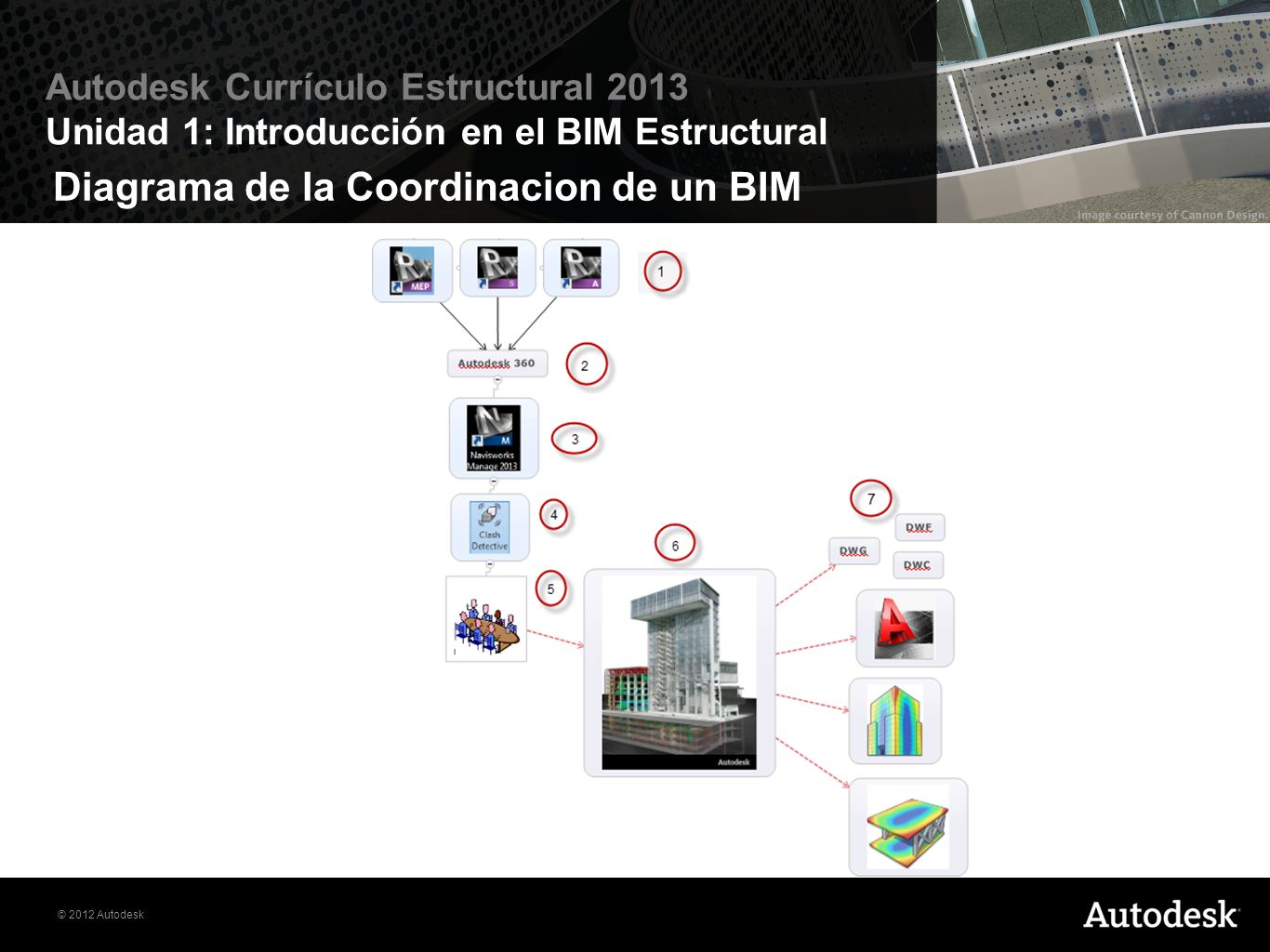

6 Diagrama de la Coordinacion de un BIM
Los iconos representan diferentes grupos de trabajo que participan en el proceso de construcción. Todos los grupos son responsables de crear sus propios modelos (1) y la carga de su contenido, o modelos, a un sitio del proyecto. Este propósito es ofrecido por Autodesk 360 espacios el cual es un almacenamiento en línea. A su vez, esto ofrece una mayor coherencia y una mejor coordinación entre todos los oficios (2). Los modelos se insertan en un modelo federado, administrado por Navisworks. Navis es capaz de colaborar con numerosos tipos de documentos y combinarlos en un modelo (3). Con el administrador de Navisworks se puede detectar conflictos comerciales que pueden ocurrir durante los el proceso pre-construcción (4).Varias reuniones se llevarán a cabo con el fin de limpiar los conflictos que pueden ocurrir (5). Una vez que los conflictos se resuelven, el producto elaborado por BIM se establecerá como finalizado (6). Es importante tener en cuenta qué el tipo de información se encuentra dentro de este modelo después de la finalizarlo. Archivos DWG y DWF, y DWC son los mas destacado. Como se puede ver en el punto séptimo, el primer icono representa AutoCAD DWG, el análisis energético en el segundo icono, y el análisis estructural en el tercer icono. Estos siete puntos destacan los valores en BIM y cómo apartado puede ser utilizado para la gestión y mantenimiento de un edificio. La Proceso tiene un sinfín de información se puede almacenar en un modelo BIM (7).

7 Nube Informatizada (Cloud)
Las nubes informatizadas (Cloud) permiten a los individuos ejecutar tareas en un equipo de propiedad de terceros situado fuera del espacio de trabajo. Estas tareas pueden variar desde algo tan simple como , o tan complejo como presentación de un modelo. Por ejemplo, la imagen producida de un proyecto en Revit se puede enviar desde un ordenador local a la nube, mientras el individuo con el equipo local sigue trabajando en el proyecto, este no se ve afectado en el proceso de presentación, reduciendo el tiempo empleado en este ultimo proceso.

8 Ejercicio 1.1: Información general de BIM.
Ejercicios Ejercicio 1.1: Información general de BIM. Ejercicio 1.2: Coordinación: Eliminar Errores and Omisiones Ejercicio 1.3: Reduciendo tiempo: Aumento de eficiencia. Ejercicio 1.4: Introducción en el BIM Estructural. Ejercicio 1.5: Nube Informatizada Ejercicio 1.6: Desafío

9 Ejercicio 1.4: Introducción en el BIM Estructural

10 Introducción en el BIM Estructural
Recursos disponibles: Autodesk Comunidad Estudiantil (students.autodesk.com) Videos en línea Libro de Ejercicios Conjunto de datos de los proyectos Archivos de ayuda en las aplicaciones de Autodesk Comité Nacional del Instituto de Ingenieros de Estructuras BIM

11 Información General Ejercicio 1.5: Desafío
Utilizando los conocimientos adquiridos en esta lección, los alumnos deberán leer uno de los libros que figuran en la guía de estudio y en el Plan de Implementación BIM de Autodesk, con el fin de realizar una discusión sobre el tema.
