TRITURACION DE MINERALES EN “UNIDAD MINERA ISCAYCRUZ”

Presentación del tema: "TRITURACION DE MINERALES EN “UNIDAD MINERA ISCAYCRUZ”"— Transcripción de la presentación:

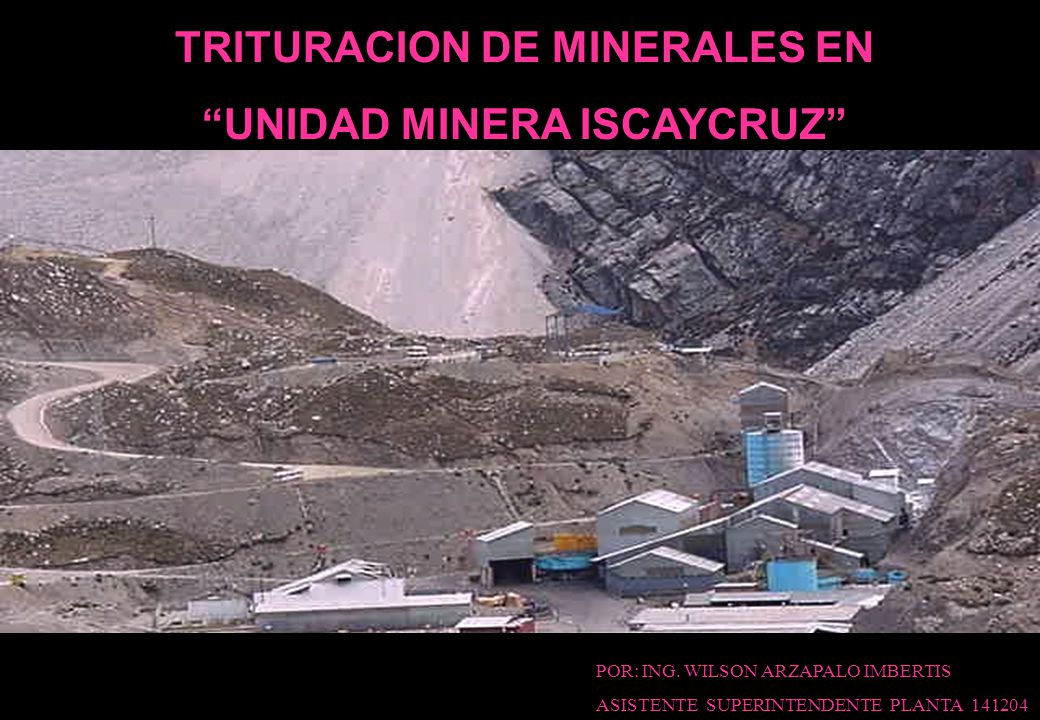

1 TRITURACION DE MINERALES EN “UNIDAD MINERA ISCAYCRUZ”
POR: ING. WILSON ARZAPALO IMBERTIS ASISTENTE SUPERINTENDENTE PLANTA

2

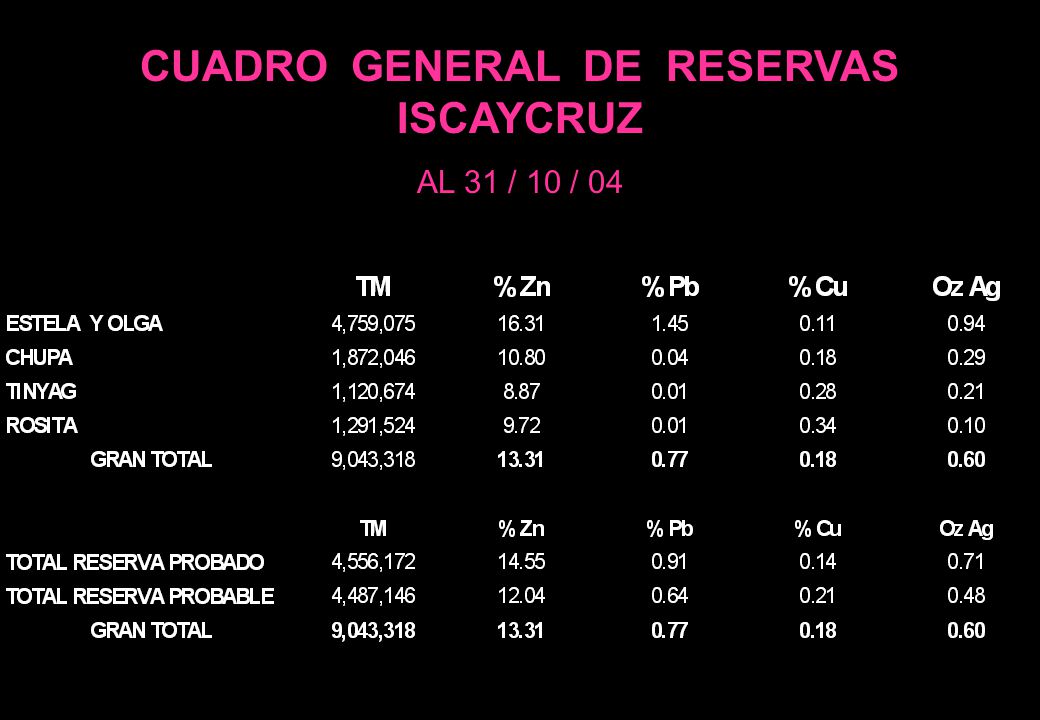

3 CUADRO GENERAL DE RESERVAS ISCAYCRUZ

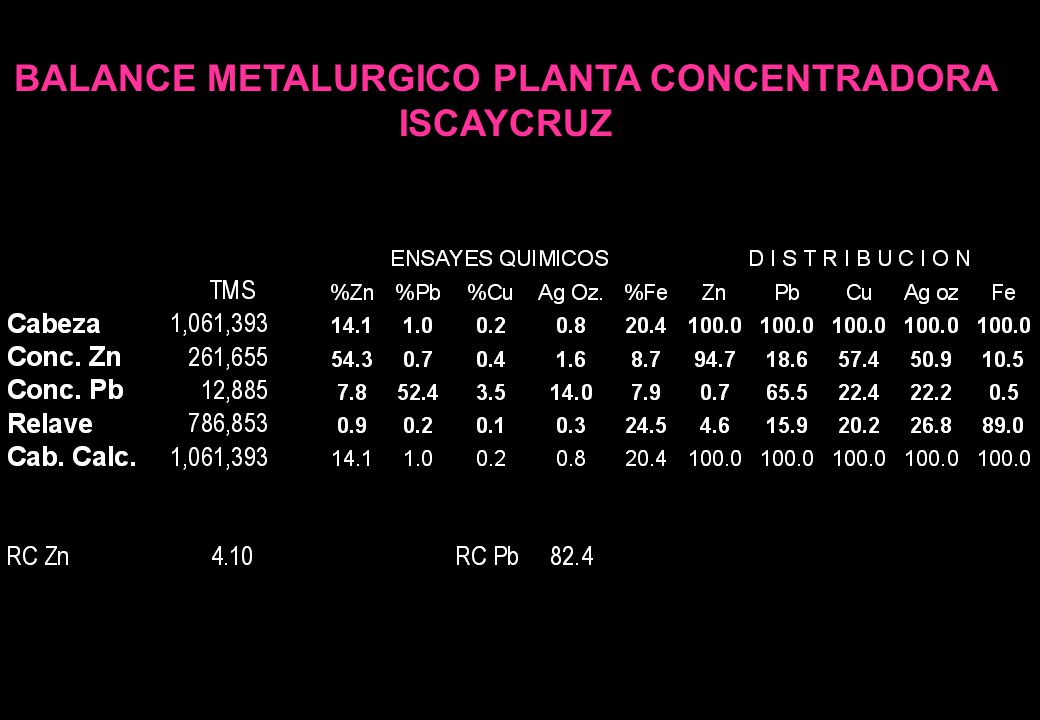

4 BALANCE METALURGICO PLANTA CONCENTRADORA ISCAYCRUZ
0.

5 AREA DE CHANCADO DE ISCAYCRUZ
79.6% 0.

6 CLASIFICACION DE LA CONMINUCION EN ISCAYCRUZ

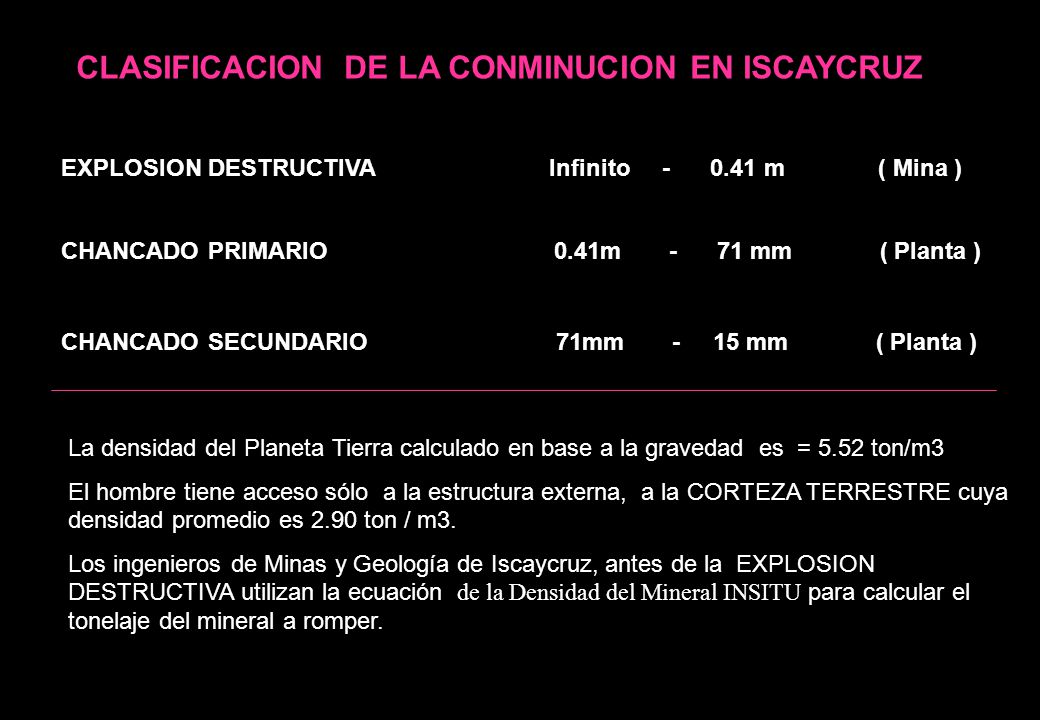

EXPLOSION DESTRUCTIVA Infinito m ( Mina ) CHANCADO PRIMARIO m mm ( Planta ) CHANCADO SECUNDARIO mm mm ( Planta ) 0. La densidad del Planeta Tierra calculado en base a la gravedad es = 5.52 ton/m3 El hombre tiene acceso sólo a la estructura externa, a la CORTEZA TERRESTRE cuya densidad promedio es 2.90 ton / m3. Los ingenieros de Minas y Geología de Iscaycruz, antes de la EXPLOSION DESTRUCTIVA utilizan la ecuación de la Densidad del Mineral INSITU para calcular el tonelaje del mineral a romper.

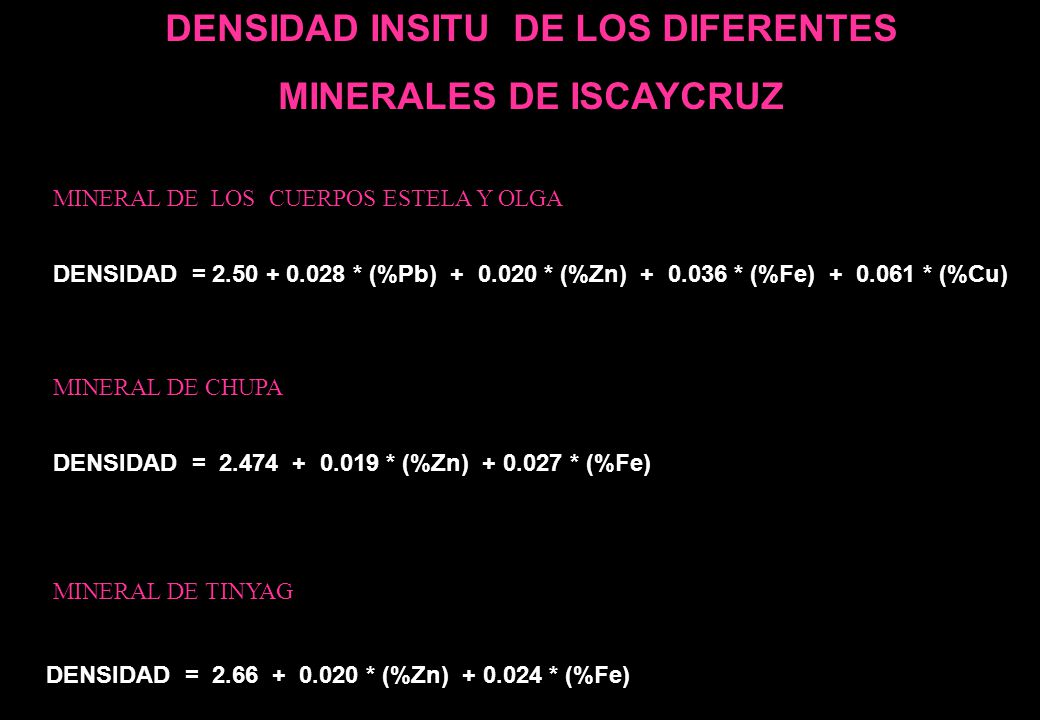

7 DENSIDAD INSITU DE LOS DIFERENTES MINERALES DE ISCAYCRUZ
MINERAL DE LOS CUERPOS ESTELA Y OLGA DENSIDAD = * (%Pb) * (%Zn) * (%Fe) * (%Cu) MINERAL DE CHUPA DENSIDAD = * (%Zn) * (%Fe) MINERAL DE TINYAG DENSIDAD = * (%Zn) * (%Fe)

8 DIAGRAMA DE CORRELACIÓN EXPERIMENTAL vs REGRESION

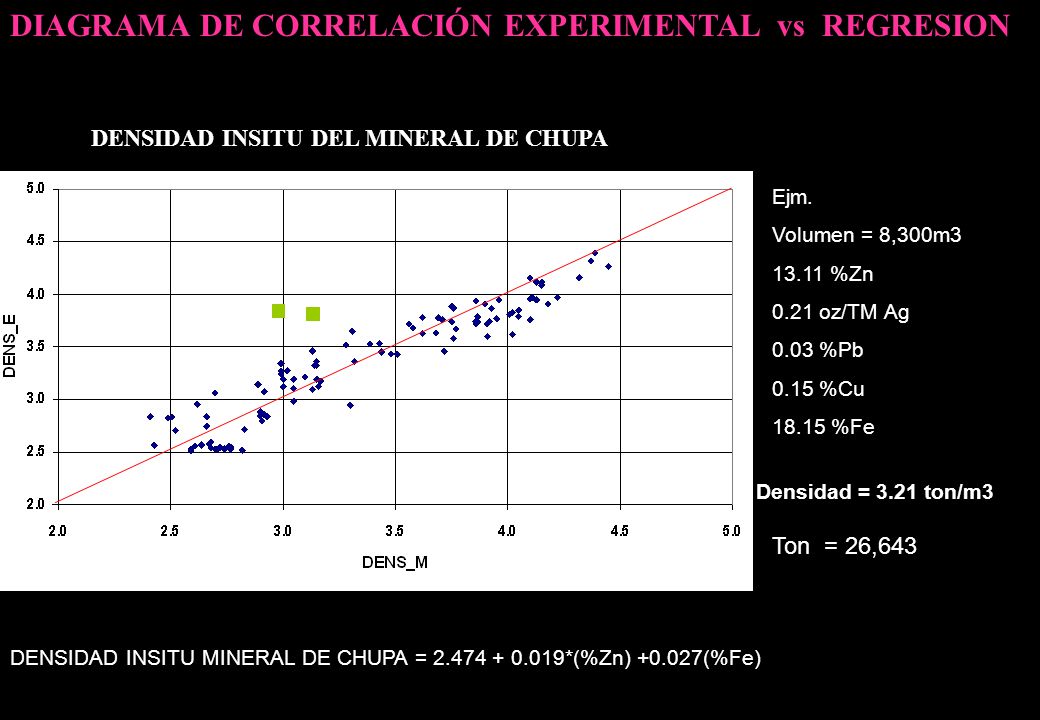

DENSIDAD INSITU DEL MINERAL DE CHUPA Ejm. Volumen = 8,300m3 13.11 %Zn 0.21 oz/TM Ag 0.03 %Pb 0.15 %Cu 18.15 %Fe Densidad = 3.21 ton/m3 Ton. = 17,528 Ton = 26,643 DENSIDAD INSITU MINERAL DE CHUPA = *(%Zn) (%Fe)

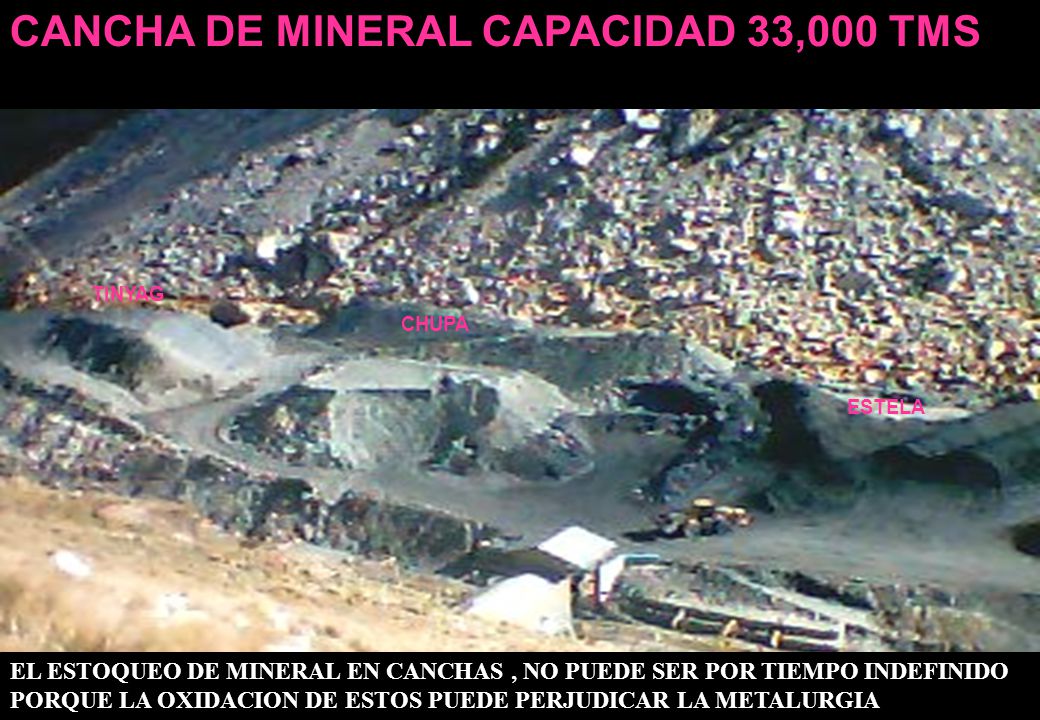

9 CANCHA DE MINERAL CAPACIDAD 33,000 TMS
TINYAG CHUPA ESTELA EL ESTOQUEO DE MINERAL EN CANCHAS , NO PUEDE SER POR TIEMPO INDEFINIDO PORQUE LA OXIDACION DE ESTOS PUEDE PERJUDICAR LA METALURGIA

10 0 – 5 días = 0.04 % ZnOx , 5 – 10 días = 0.12 % ZnOx
0 – 5 días = 0.14 % PbOx , 5 – 10 días = 0.16 % PbOx ; 10 – 15 días = 0.22% PbOx

11 ANGULOS DE REPOSO DE MINERALES EN CANCHA

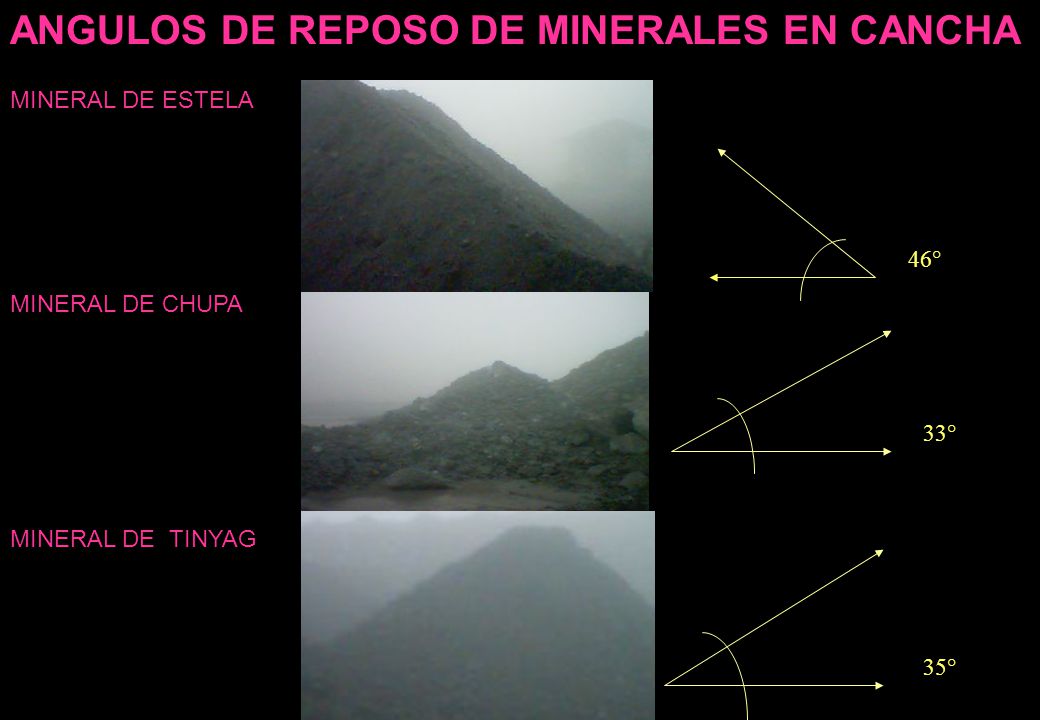

MINERAL DE ESTELA 46° MINERAL DE CHUPA 33° MINERAL DE TINYAG 35°

12 ANGULOS DE REPOSO DE MINERALES EN CANCHA

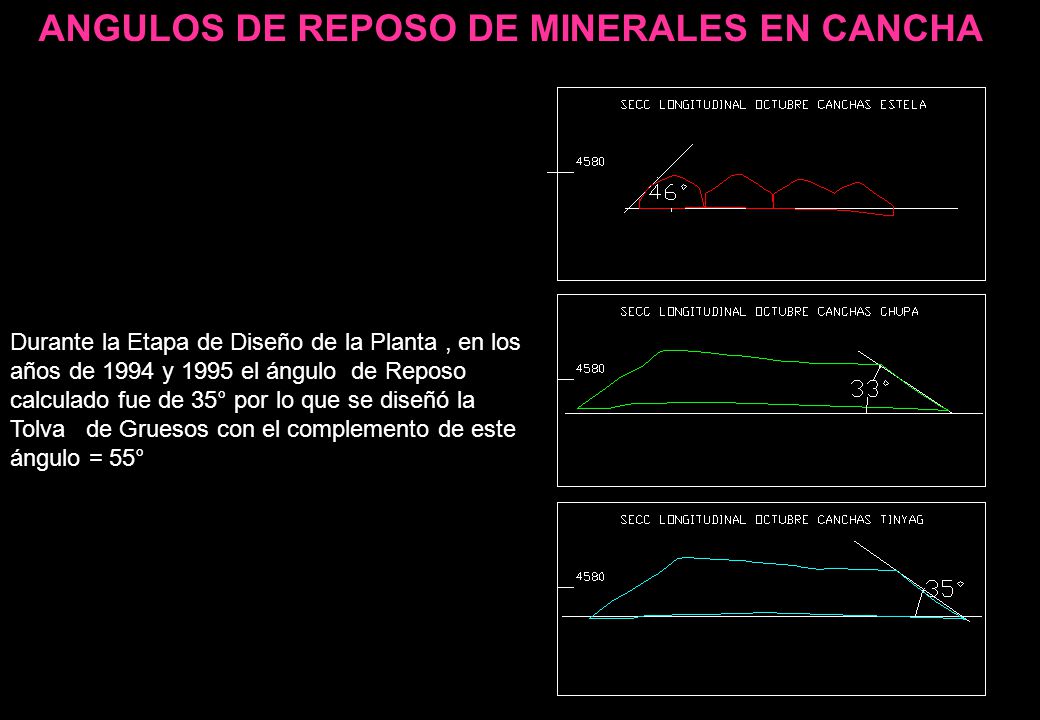

Durante la Etapa de Diseño de la Planta , en los años de 1994 y 1995 el ángulo de Reposo calculado fue de 35° por lo que se diseñó la Tolva de Gruesos con el complemento de este ángulo = 55°

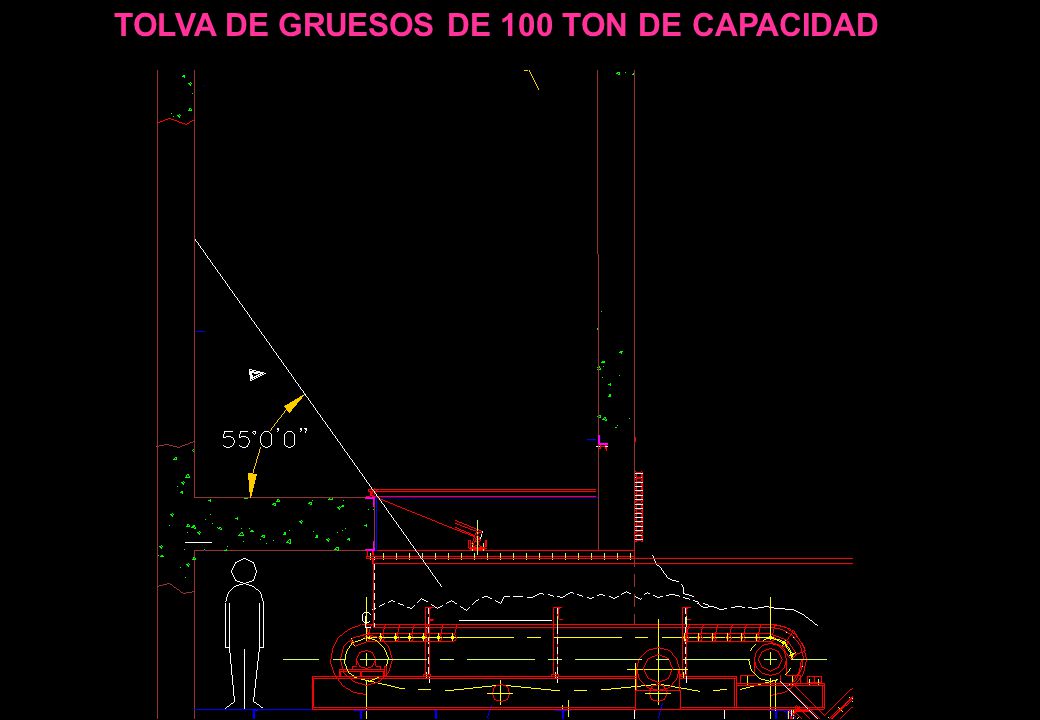

13 TOLVA DE GRUESOS DE 100 TON DE CAPACIDAD

14 ANGULOS DE REPOSO DE MINERALES EN CANCHA
PARA ANGULOS DE REPOSO DE 30° - 34° EL ANGULO DE SOBRECARGA ES 20° LOS BASTIDORES DE NUESTRAS FAJAS TIENEN LOS POLINES EXTREMOS CON 20° DE INCLINACIÓN PERO UNA BUENA ELECCIÓN DEBERÍA SER QUE ELLOS FUERAN DE 25° YA QUE INCLUSO CON GRADOS DE LLENADO NORMALES DEL ORDEN DE 80 A 85% OCASIONARÁ DERRAMES.

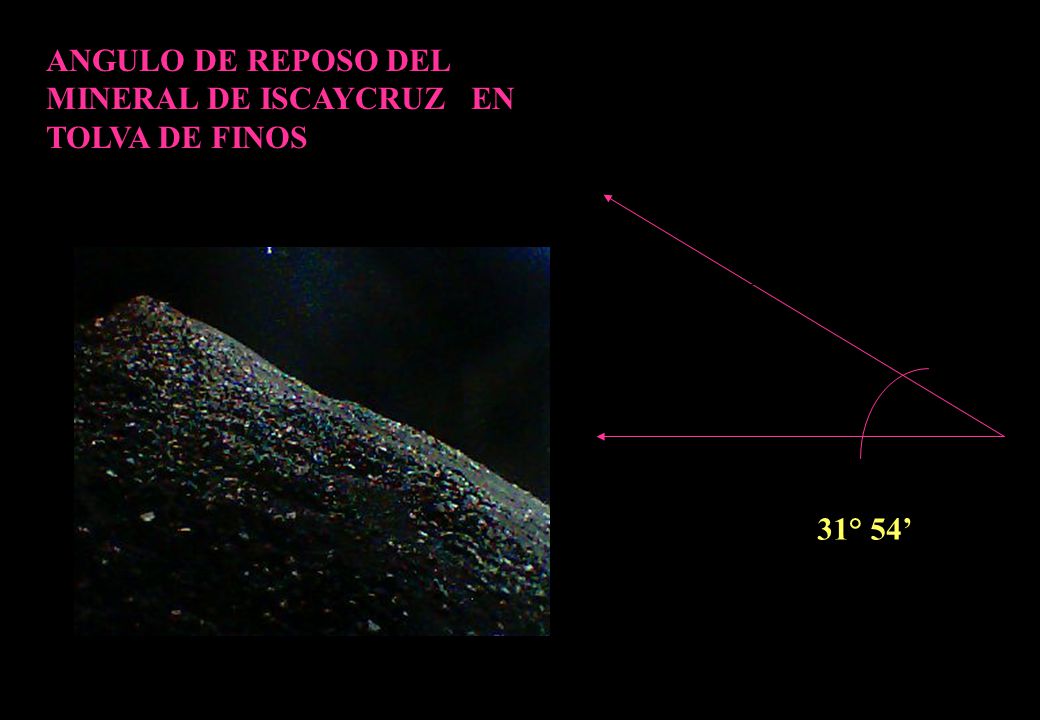

15 ANGULO DE REPOSO DEL MINERAL DE ISCAYCRUZ EN TOLVA DE FINOS
31° 54’

16 RELEVANCIA DE LA ENERGIA EN EL CHANCADO

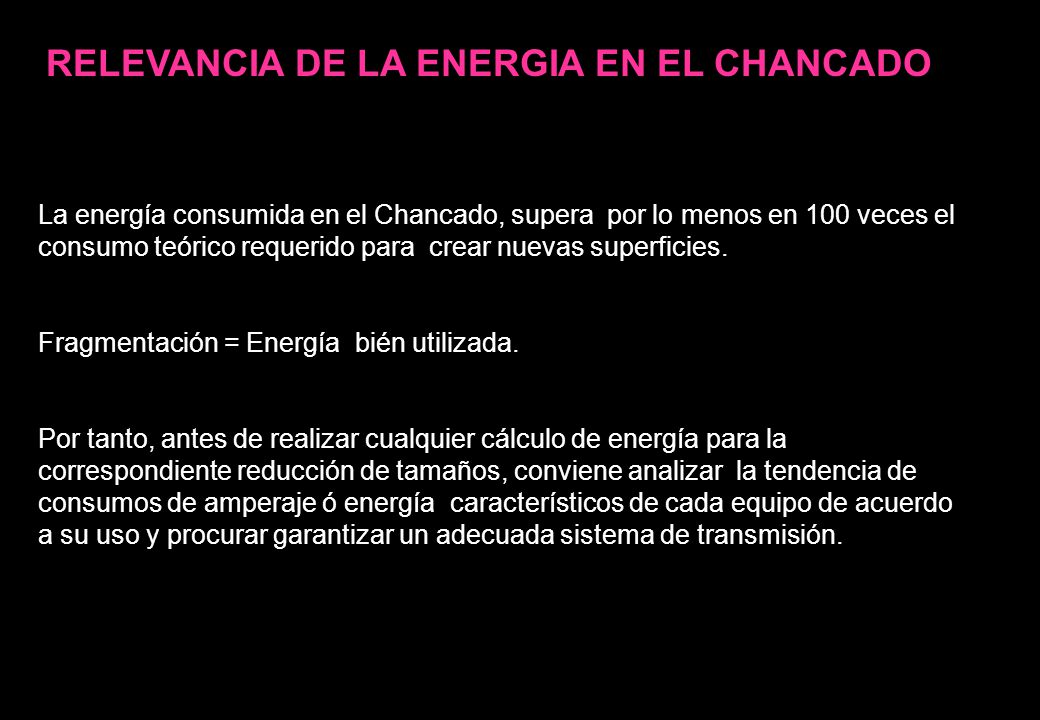

La energía consumida en el Chancado, supera por lo menos en 100 veces el consumo teórico requerido para crear nuevas superficies. Fragmentación = Energía bién utilizada. Por tanto, antes de realizar cualquier cálculo de energía para la correspondiente reducción de tamaños, conviene analizar la tendencia de consumos de amperaje ó energía característicos de cada equipo de acuerdo a su uso y procurar garantizar un adecuada sistema de transmisión.

17 TENDENCIAS DE CONSUMOS DE AMPERAJES Y ENERGÍA CHANCADO

18 IMPORTANCIA DE SELECCIÓN DE FAJAS DE
TRANSMISIÓN PARA EQUIPOS DE CHANCADO

19 CANTIDAD MINIMA DE MUESTRA

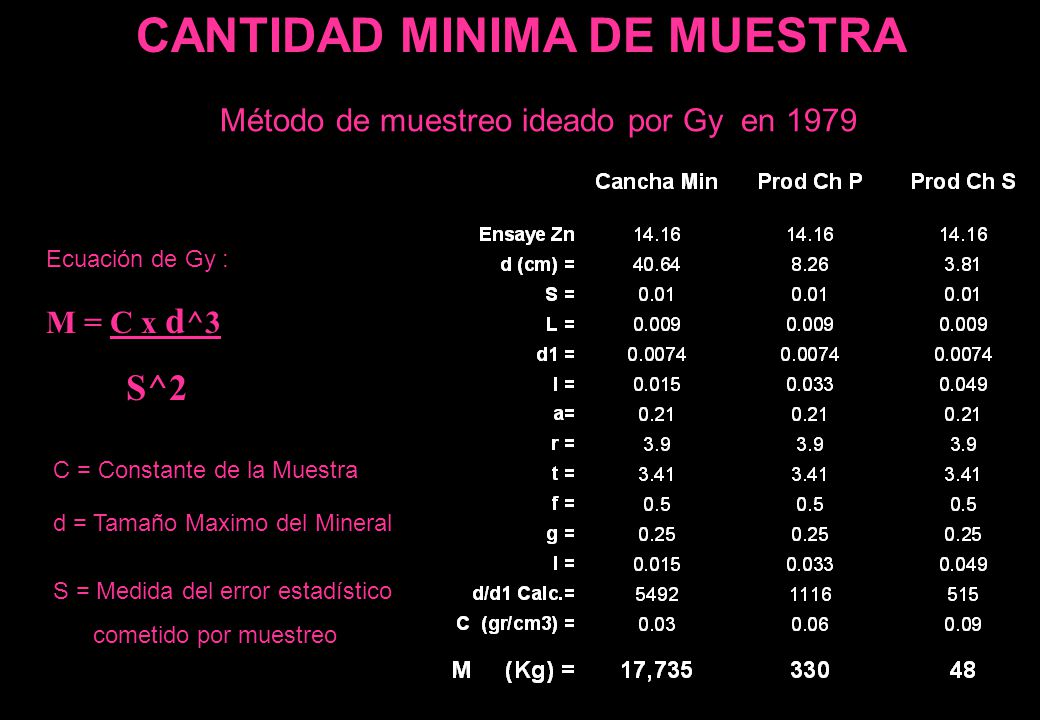

Método de muestreo ideado por Gy en 1979 Ecuación de Gy : M = C x d^3 S^2 C = Constante de la Muestra d = Tamaño Maximo del Mineral S = Medida del error estadístico cometido por muestreo

20 AREA DE CHANCADO PRIMARIO

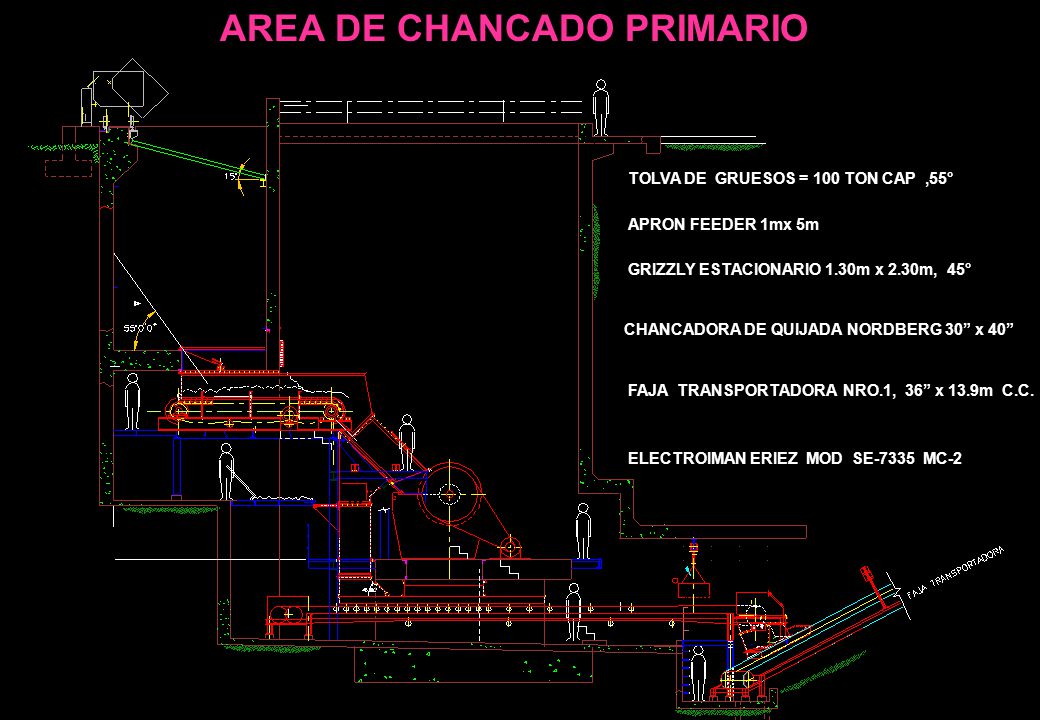

TOLVA DE GRUESOS = 100 TON CAP ,55° APRON FEEDER 1mx 5m GRIZZLY ESTACIONARIO 1.30m x 2.30m, 45° CHANCADORA DE QUIJADA NORDBERG 30” x 40” FAJA TRANSPORTADORA NRO.1, 36” x 13.9m C.C. ELECTROIMAN ERIEZ MOD SE MC-2

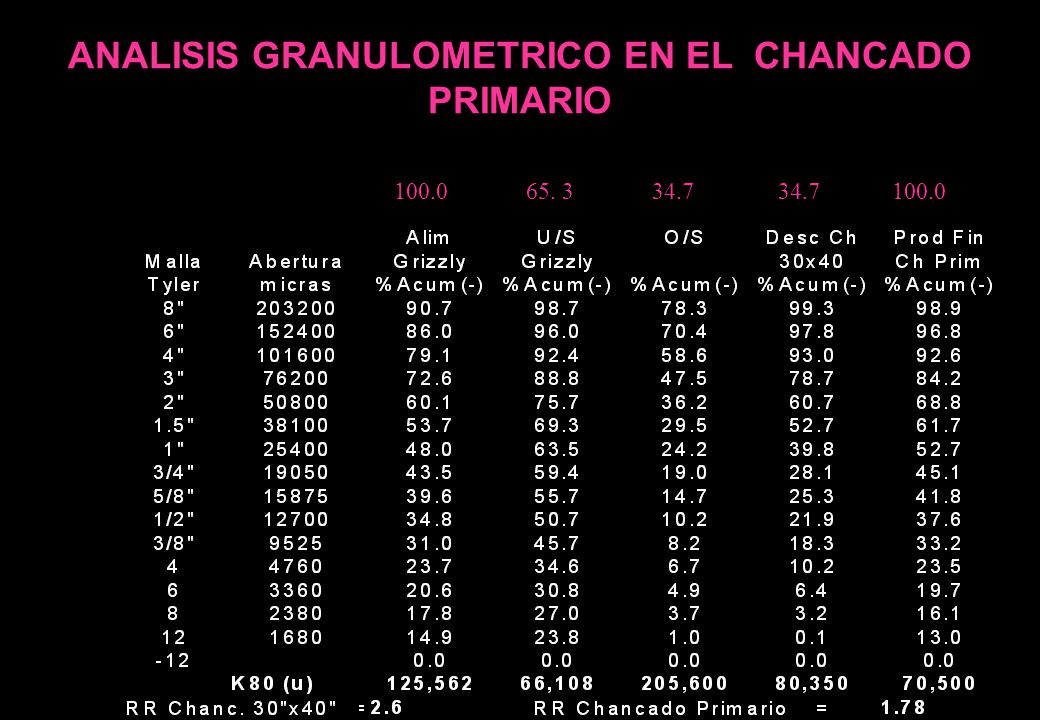

21 ANALISIS GRANULOMETRICO EN EL CHANCADO PRIMARIO

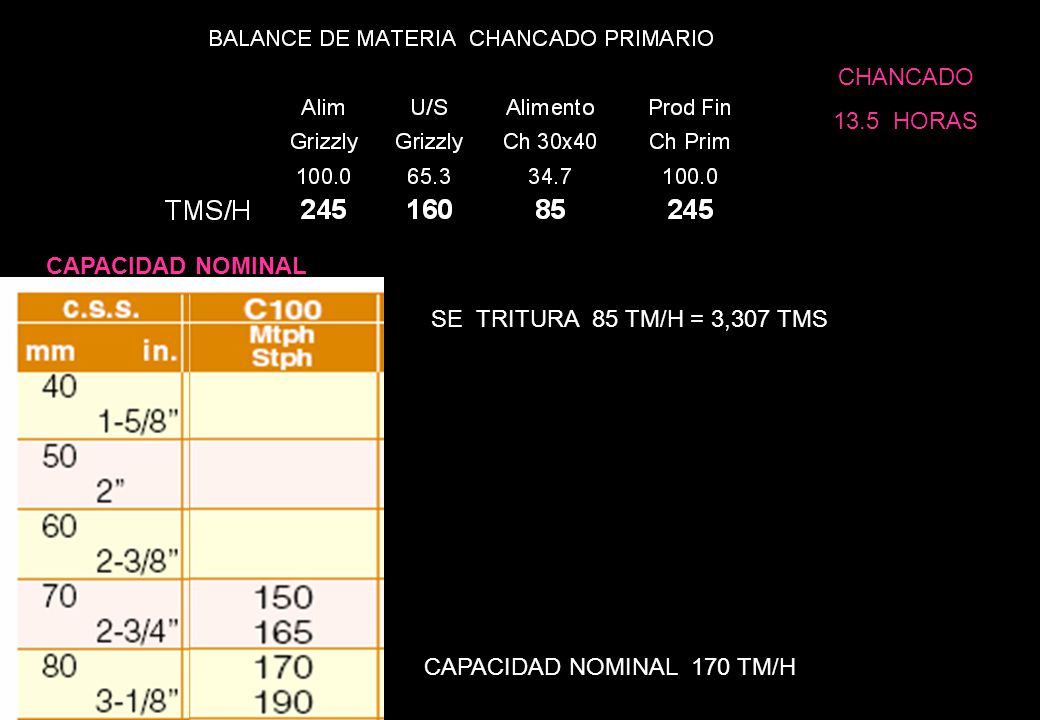

22 CHANCADO 13.5 HORAS CAPACIDAD NOMINAL SE TRITURA 85 TM/H = 3,307 TMS CAPACIDAD NOMINAL 170 TM/H

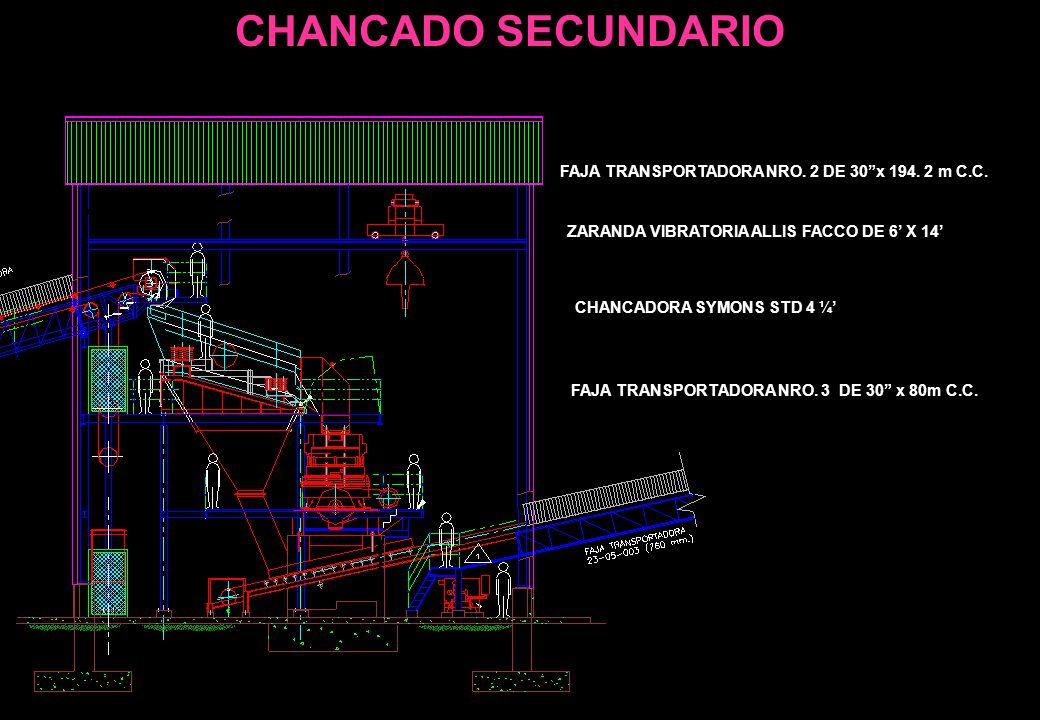

23 CHANCADO SECUNDARIO FAJA TRANSPORTADORA NRO. 2 DE 30”x 194. 2 m C.C.
ZARANDA VIBRATORIA ALLIS FACCO DE 6’ X 14’ CHANCADORA SYMONS STD 4 ¼’ FAJA TRANSPORTADORA NRO. 3 DE 30” x 80m C.C.

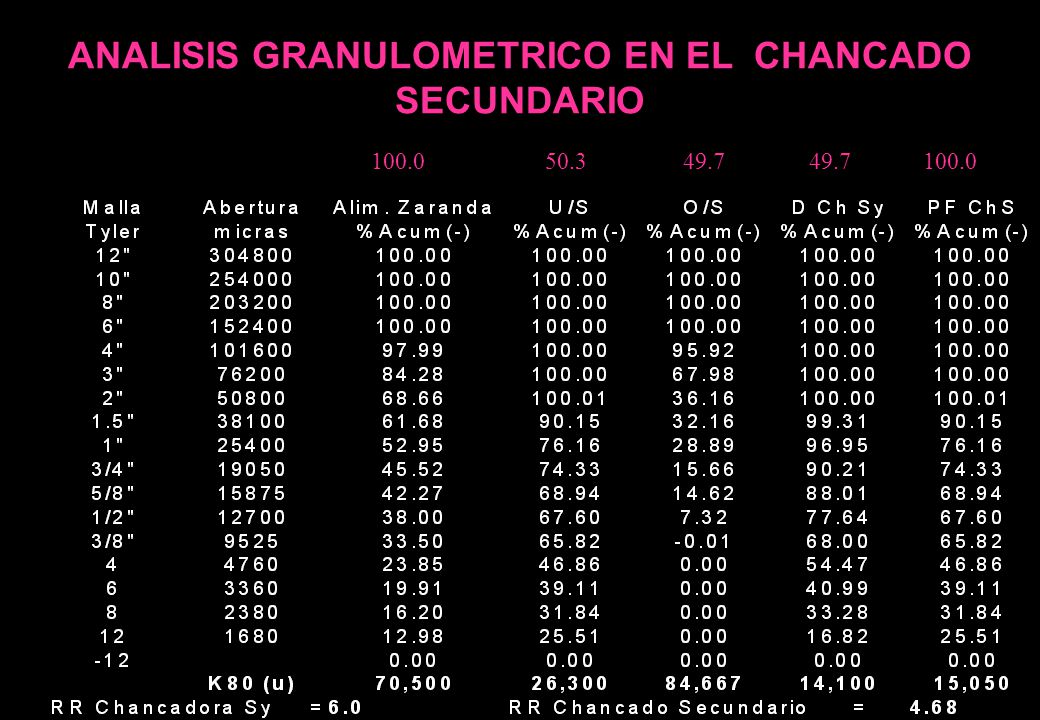

24 ANALISIS GRANULOMETRICO EN EL CHANCADO SECUNDARIO

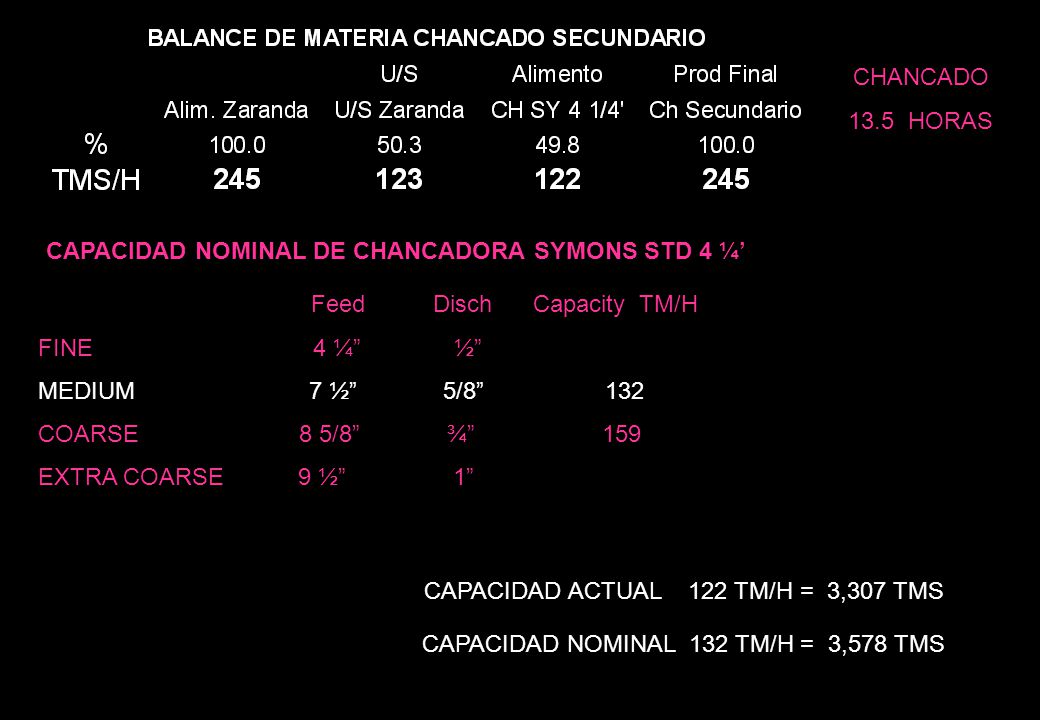

25 CHANCADO 13.5 HORAS CAPACIDAD NOMINAL DE CHANCADORA SYMONS STD 4 ¼’ Feed Disch Capacity TM/H FINE ¼” ½” MEDIUM ½” /8” COARSE /8” ¾” EXTRA COARSE ½” ” CAPACIDAD ACTUAL TM/H = 3,307 TMS CAPACIDAD NOMINAL 132 TM/H = 3,578 TMS

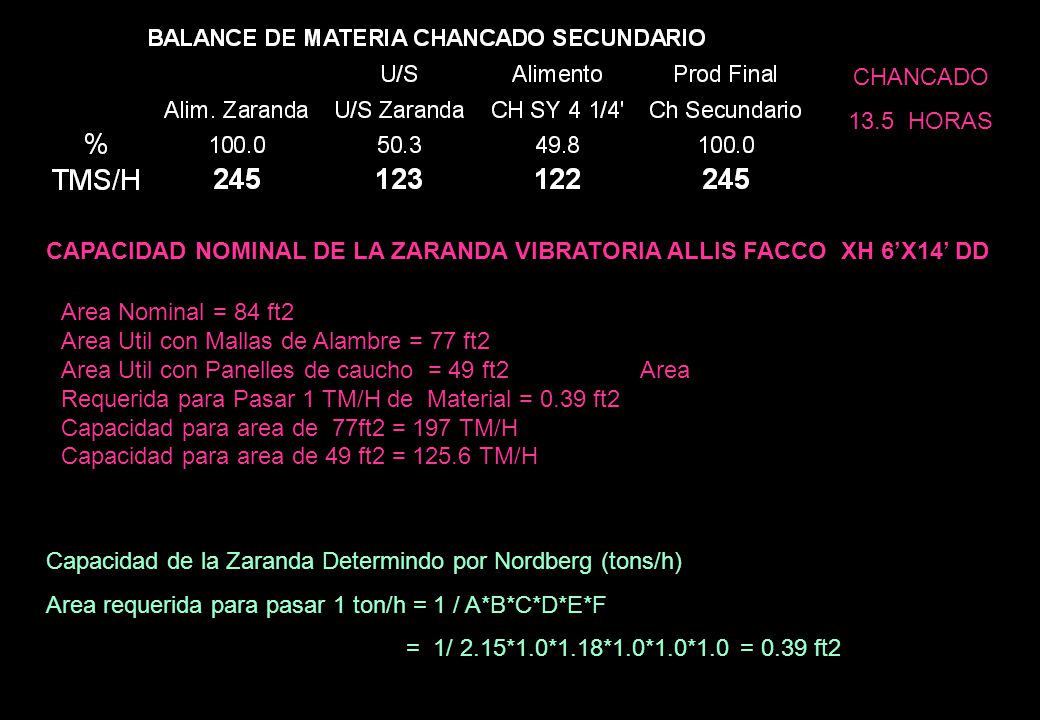

26 CHANCADO 13.5 HORAS CAPACIDAD NOMINAL DE LA ZARANDA VIBRATORIA ALLIS FACCO XH 6’X14’ DD Area Nominal = 84 ft Area Util con Mallas de Alambre = 77 ft Area Util con Panelles de caucho = 49 ft Area Requerida para Pasar 1 TM/H de Material = 0.39 ft Capacidad para area de 77ft2 = 197 TM/H Capacidad para area de 49 ft2 = TM/H Capacidad de la Zaranda Determindo por Nordberg (tons/h) Area requerida para pasar 1 ton/h = 1 / A*B*C*D*E*F = 1/ 2.15*1.0*1.18*1.0*1.0*1.0 = 0.39 ft2

27 ZARANDA ALLIS FACCO XH 6’ x 14’ DD V50

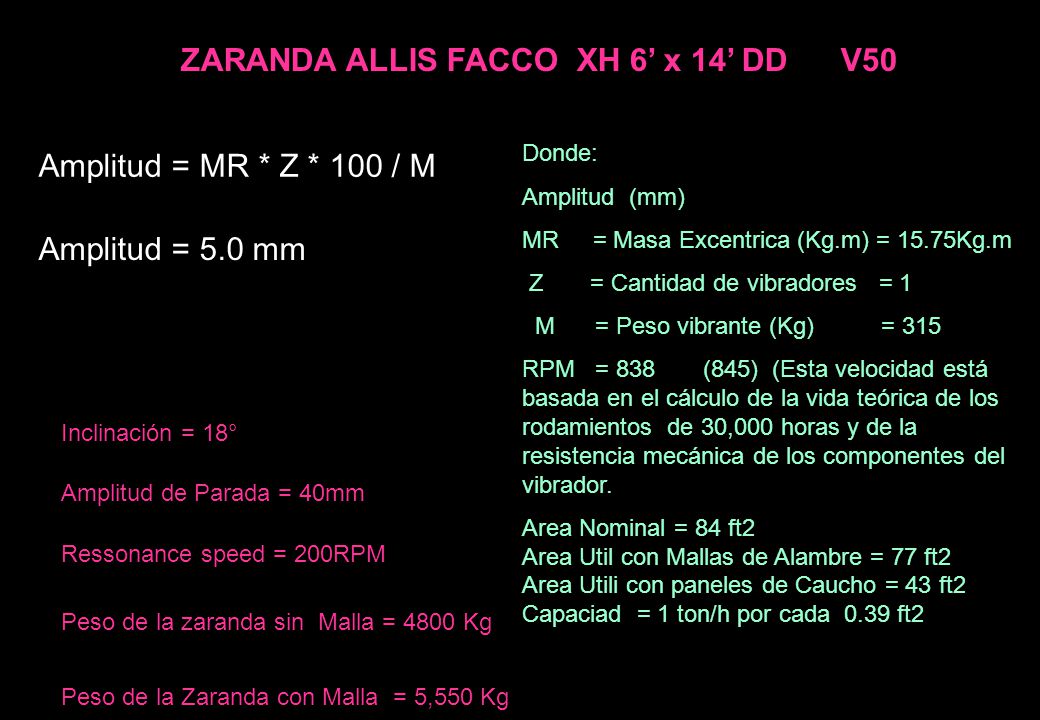

Donde: Amplitud (mm) MR = Masa Excentrica (Kg.m) = 15.75Kg.m Z = Cantidad de vibradores = 1 M = Peso vibrante (Kg) = 315 RPM = (845) (Esta velocidad está basada en el cálculo de la vida teórica de los rodamientos de 30,000 horas y de la resistencia mecánica de los componentes del vibrador. Area Nominal = 84 ft Area Util con Mallas de Alambre = 77 ft Area Utili con paneles de Caucho = 43 ft2 Capaciad = 1 ton/h por cada ft2 Amplitud = MR * Z * 100 / M Amplitud = 5.0 mm Inclinación = 18° Amplitud de Parada = 40mm Ressonance speed = 200RPM

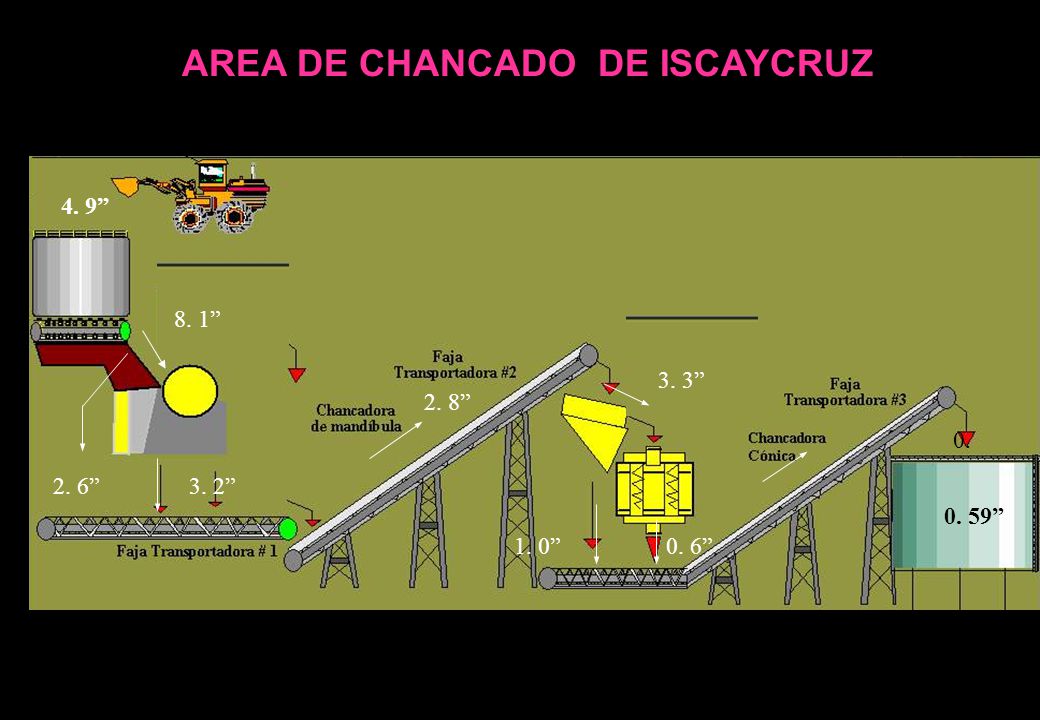

28 AREA DE CHANCADO DE ISCAYCRUZ
4. 9” 8. 1” 79.6% 3. 3” 2. 8” 0. 2. 6” 3. 2” 0. 59” 1. 0” 0. 6”

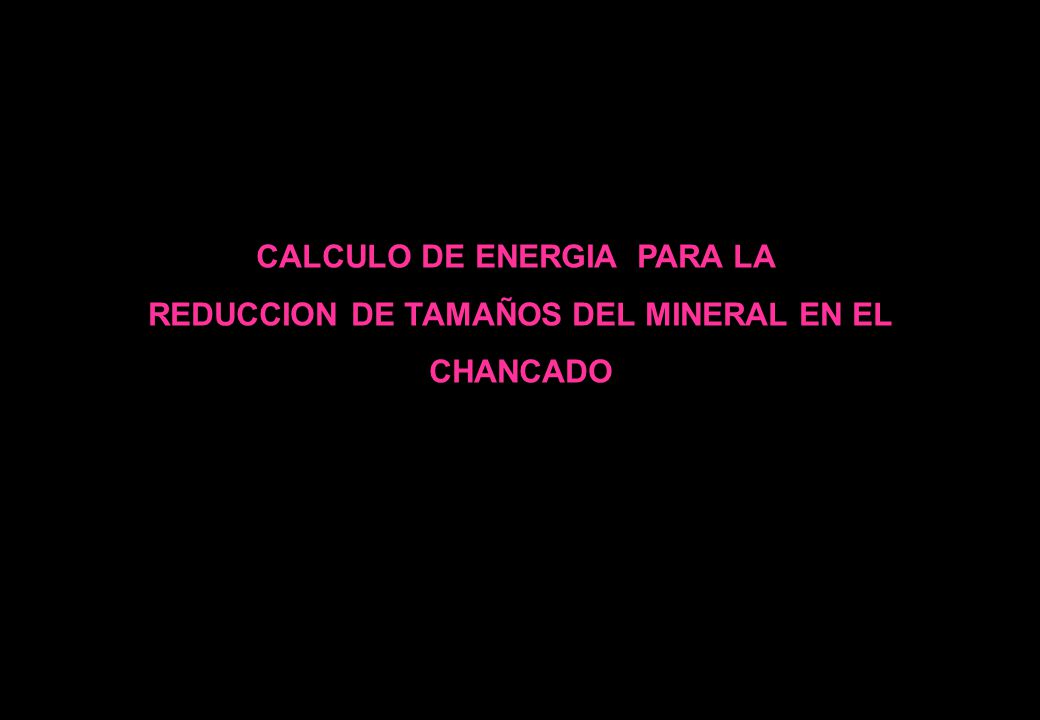

29 CALCULO DE ENERGIA PARA LA REDUCCION DE TAMAÑOS DEL MINERAL EN EL
CHANCADO

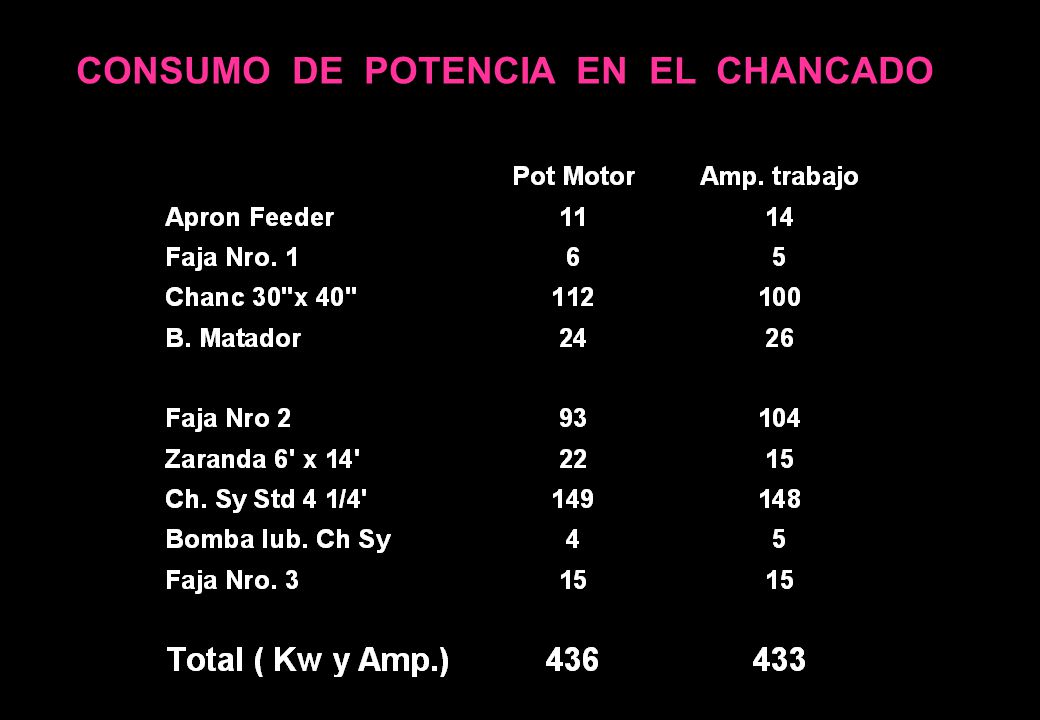

30 CONSUMO DE POTENCIA EN EL CHANCADO

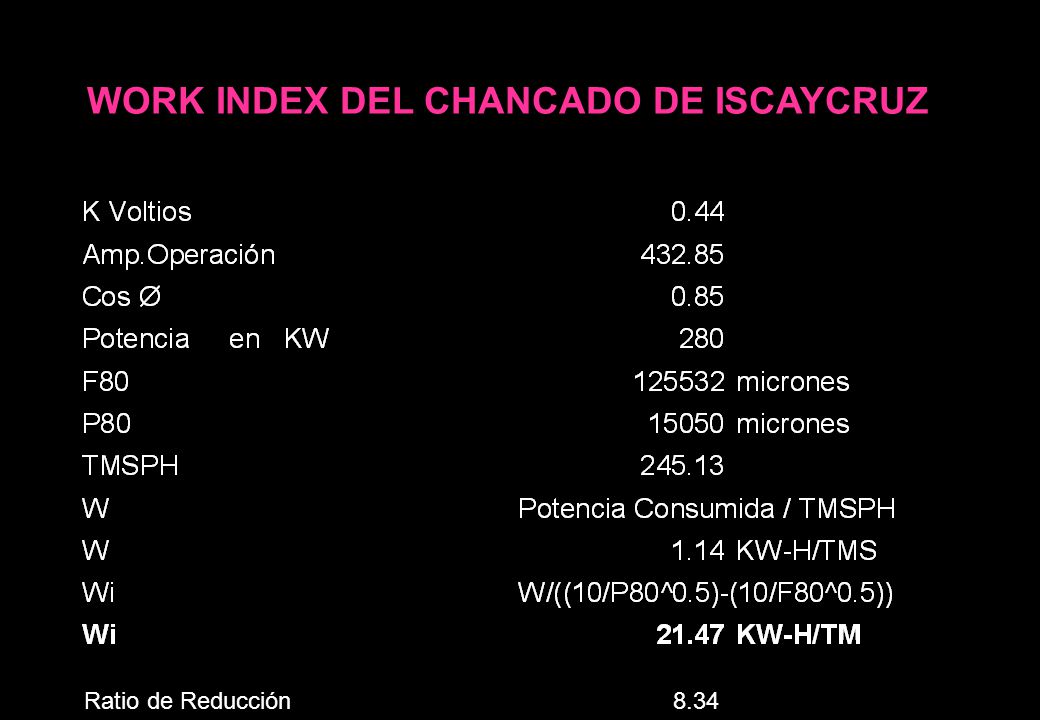

31 WORK INDEX DEL CHANCADO DE ISCAYCRUZ
4. 9” Ratio de Reducción

32 ALGUNAS MEJORAS EN EL CHANCADO

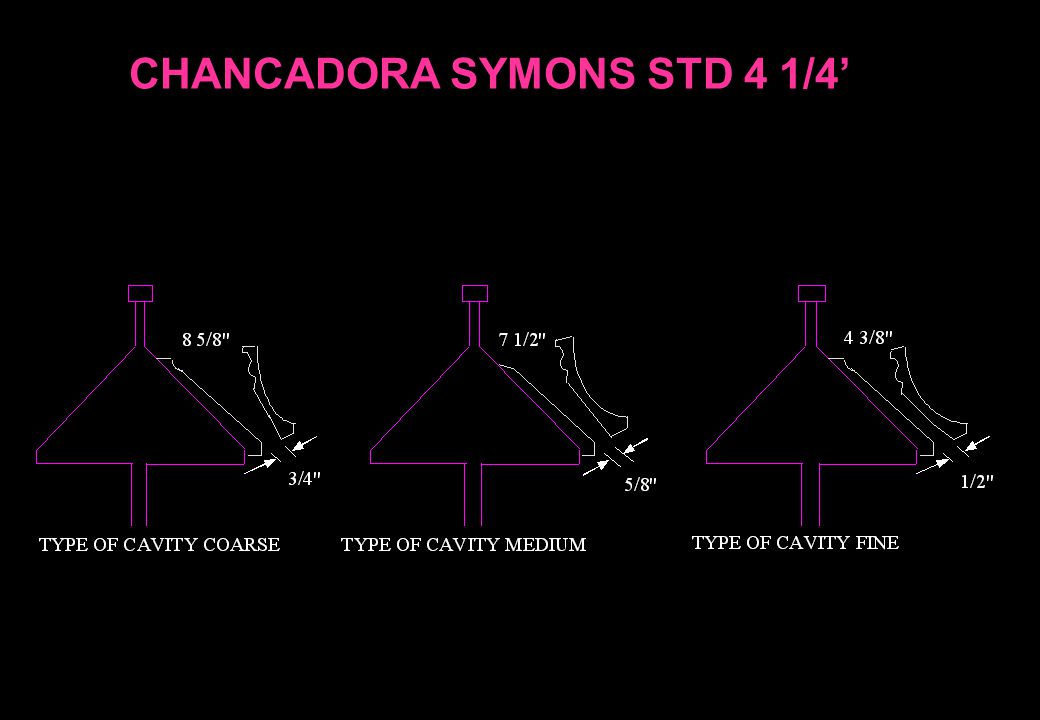

33 CHANCADORA SYMONS STD 4 1/4’

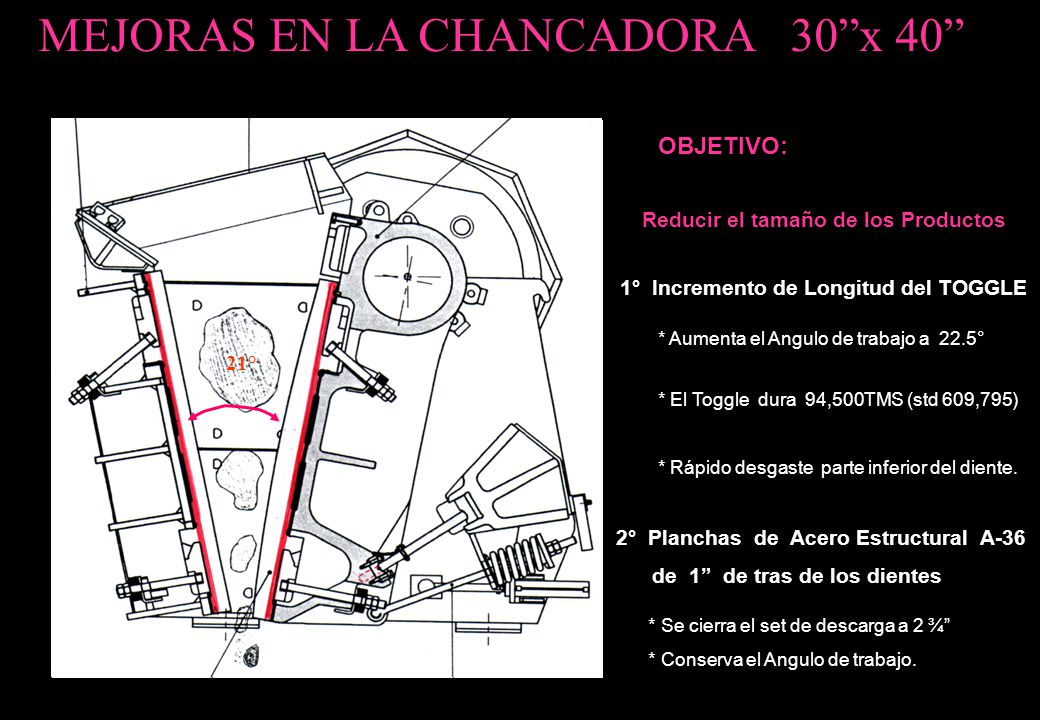

34 MEJORAS EN LA CHANCADORA 30”x 40”
OBJETIVO: Reducir el tamaño de los Productos 1° Incremento de Longitud del TOGGLE * Aumenta el Angulo de trabajo a 22.5° 21° * El Toggle dura 94,500TMS (std 609,795) * Rápido desgaste parte inferior del diente. 2° Planchas de Acero Estructural A-36 de 1” de tras de los dientes * Se cierra el set de descarga a 2 ¾” * Conserva el Angulo de trabajo.

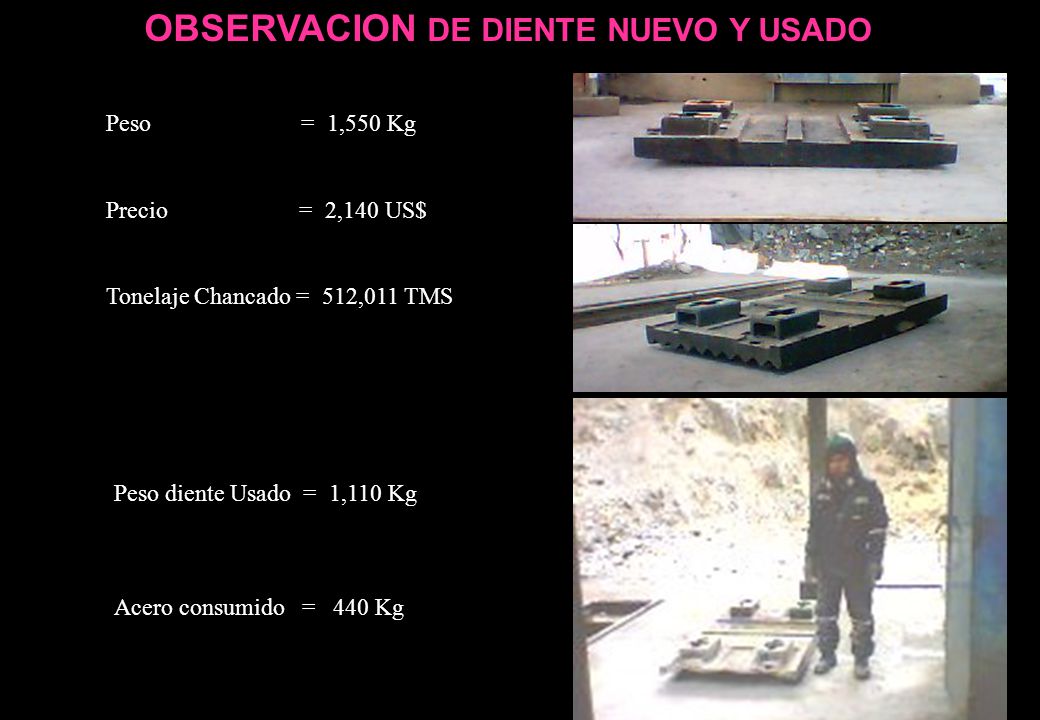

35 OBSERVACION DE DIENTE NUEVO Y USADO
Peso = 1,550 Kg Precio = 2,140 US$ Tonelaje Chancado = 512,011 TMS Peso diente Usado = 1,110 Kg Acero consumido = Kg

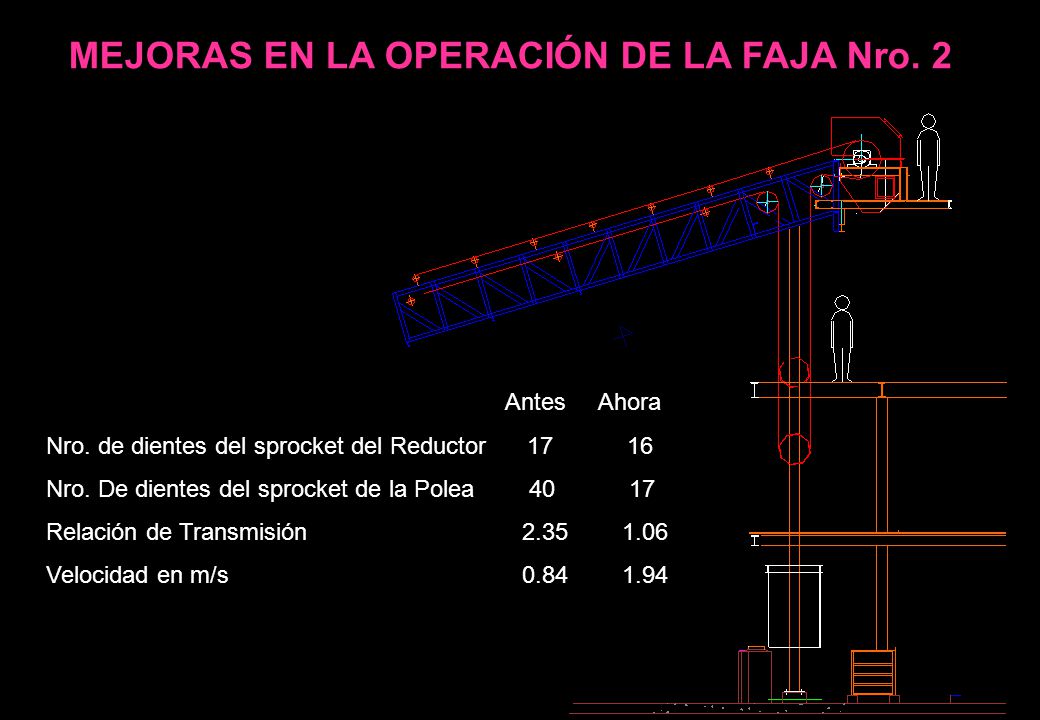

36 MEJORAS EN LA OPERACIÓN DE LA FAJA Nro. 2
Antes Ahora Nro. de dientes del sprocket del Reductor Nro. De dientes del sprocket de la Polea Relación de Transmisión Velocidad en m/s

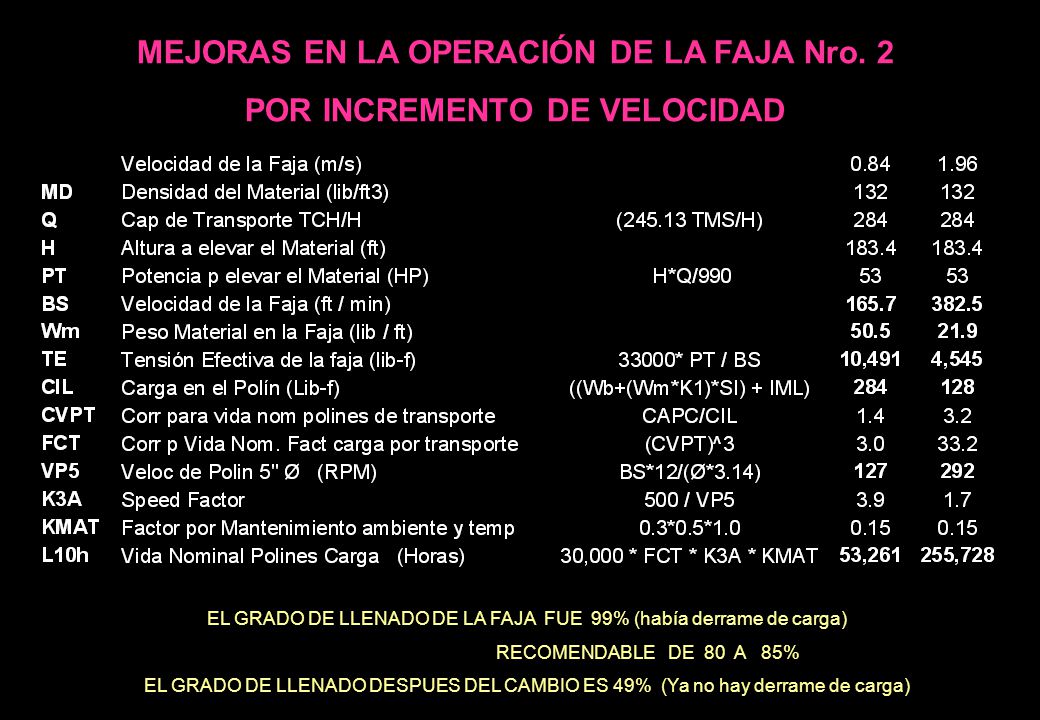

37 MEJORAS EN LA OPERACIÓN DE LA FAJA Nro. 2 POR INCREMENTO DE VELOCIDAD
EL GRADO DE LLENADO DE LA FAJA FUE 99% (había derrame de carga) RECOMENDABLE DE 80 A 85% EL GRADO DE LLENADO DESPUES DEL CAMBIO ES 49% (Ya no hay derrame de carga)

38 COSTOS EN EL AREA DE CHANCADO

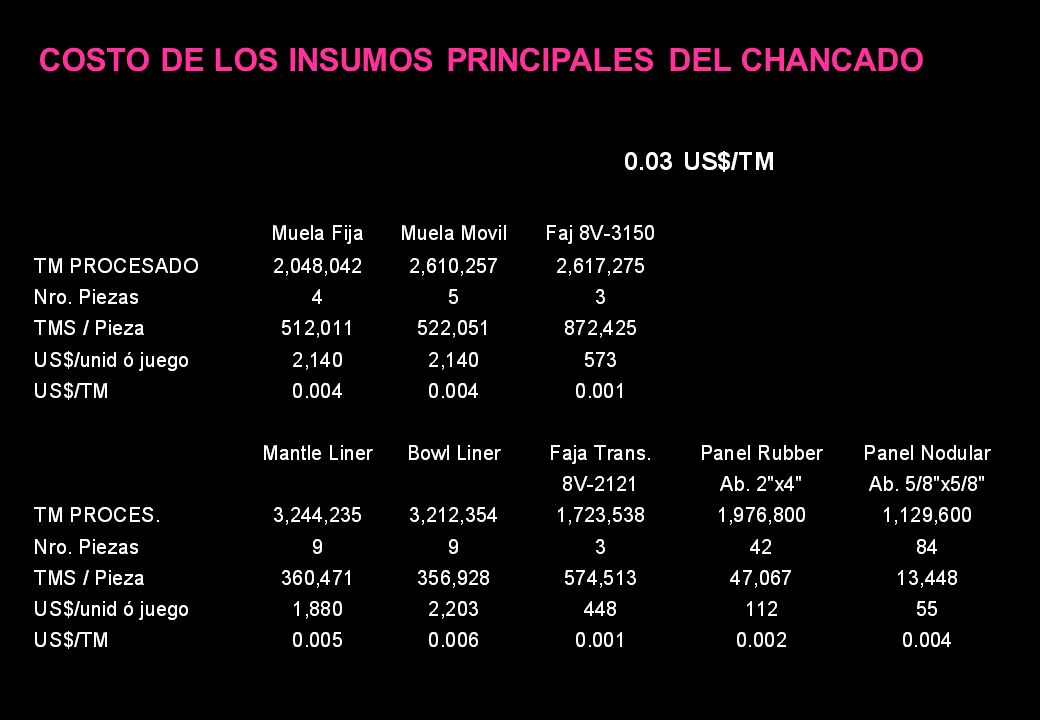

39 COSTO DE LOS INSUMOS PRINCIPALES DEL CHANCADO

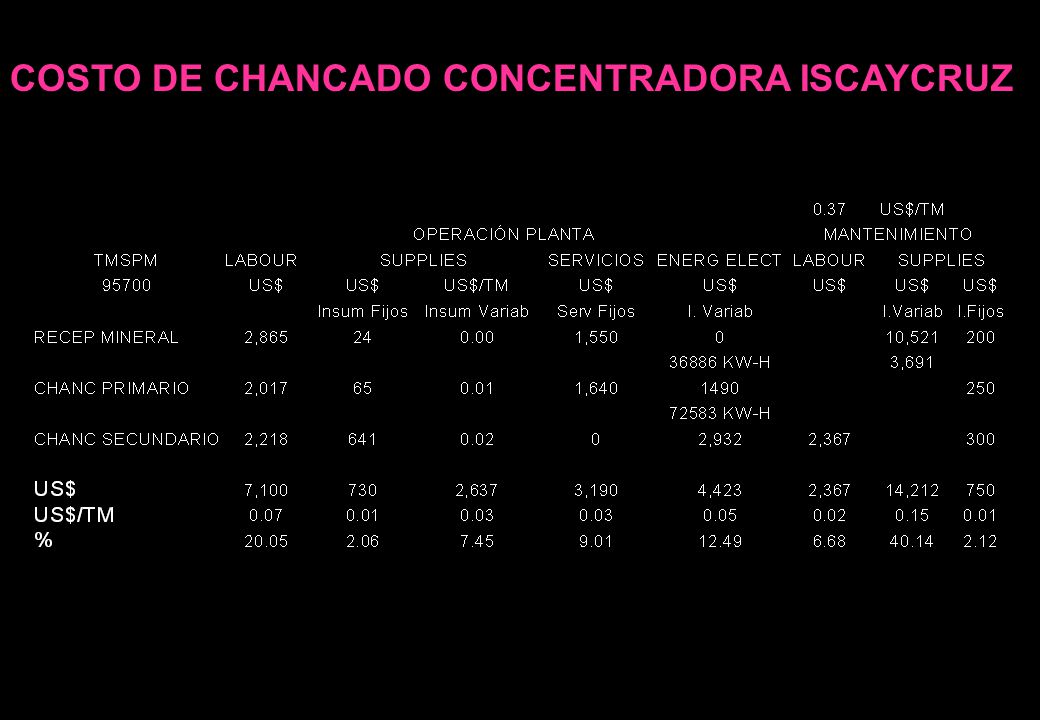

40 COSTO DE CHANCADO CONCENTRADORA ISCAYCRUZ

41 COSTOS DE LA PLANTA ISCAYCRUZ

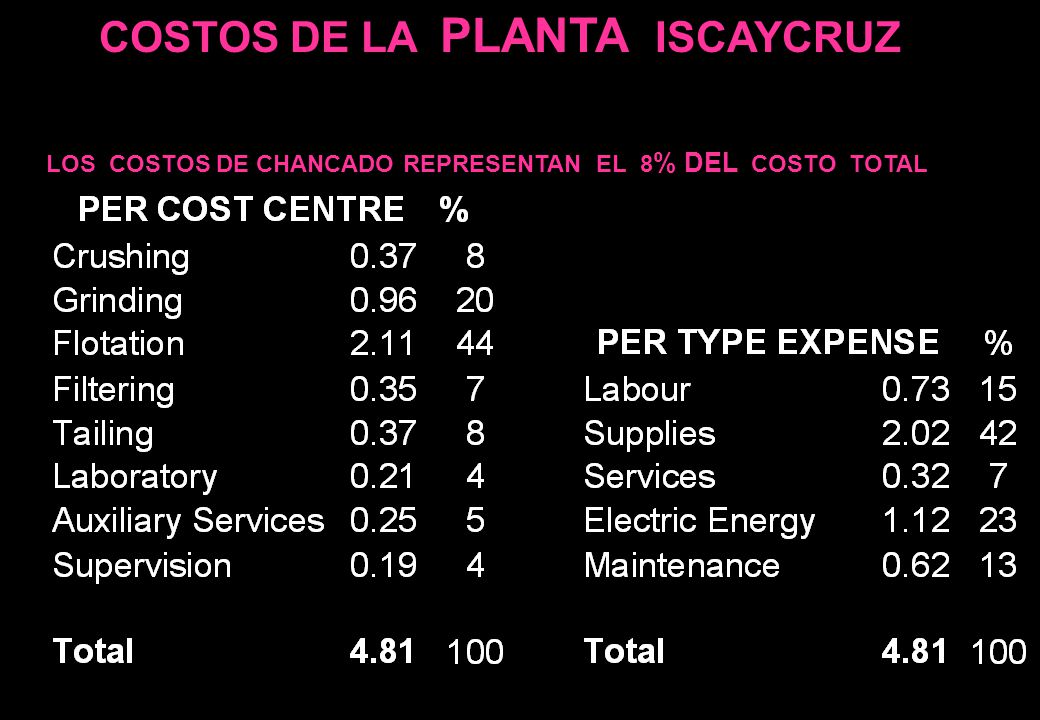

LOS COSTOS DE CHANCADO REPRESENTAN EL 8% DEL COSTO TOTAL

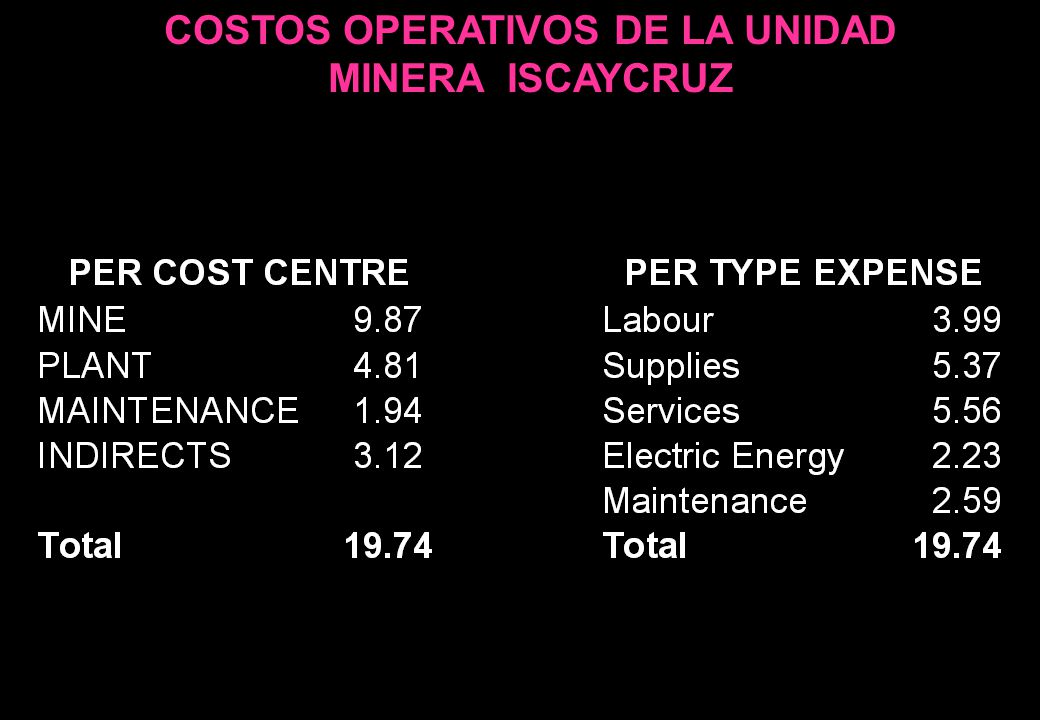

42 COSTOS OPERATIVOS DE LA UNIDAD MINERA ISCAYCRUZ

43 GRACIAS

44

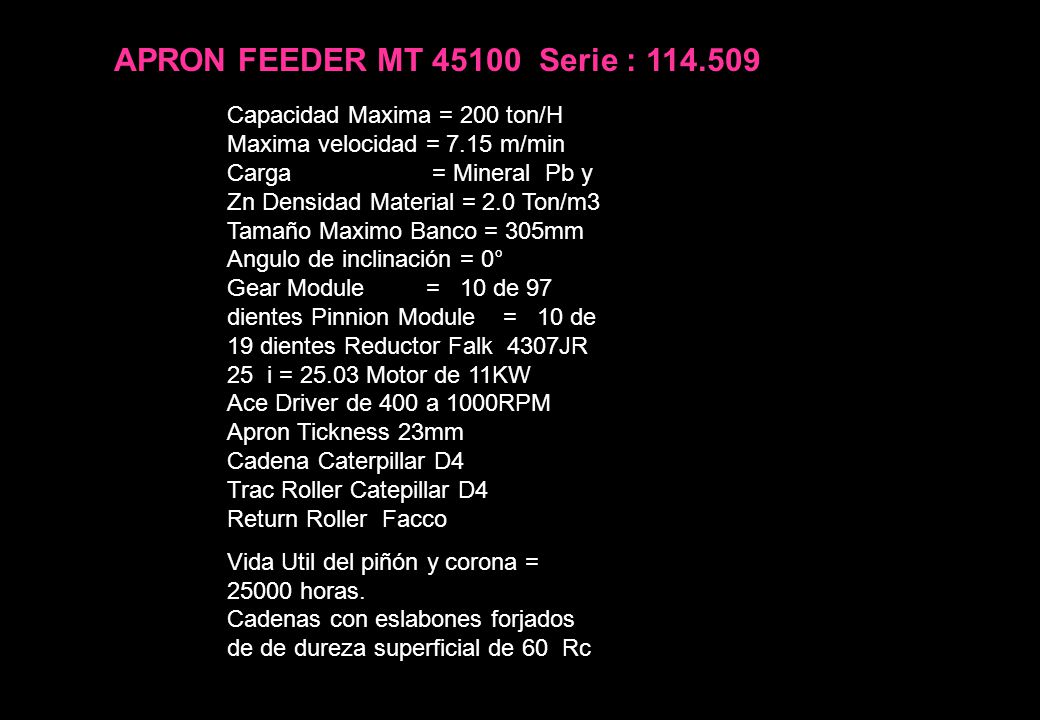

45 APRON FEEDER MT Serie : Capacidad Maxima = 200 ton/H Maxima velocidad = 7.15 m/min Carga = Mineral Pb y Zn Densidad Material = 2.0 Ton/m Tamaño Maximo Banco = 305mm Angulo de inclinación = 0° Gear Module = 10 de 97 dientes Pinnion Module = 10 de 19 dientes Reductor Falk 4307JR 25 i = Motor de 11KW Ace Driver de 400 a 1000RPM Apron Tickness 23mm Cadena Caterpillar D Trac Roller Catepillar D Return Roller Facco Vida Util del piñón y corona = horas Cadenas con eslabones forjados de de dureza superficial de 60 Rc

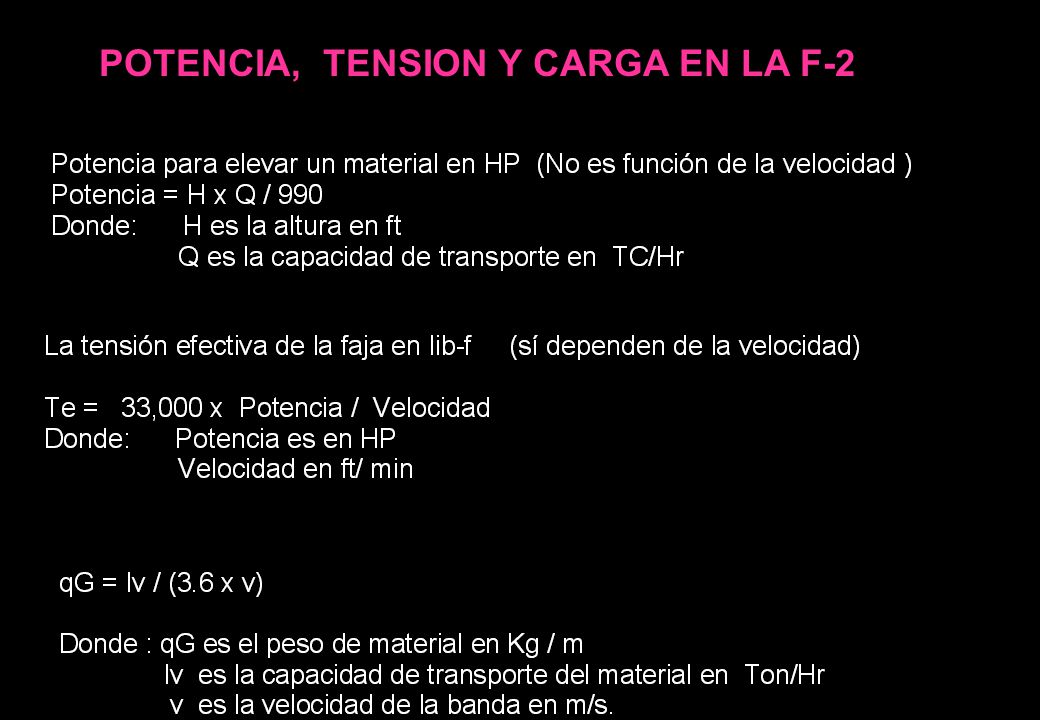

46 POTENCIA, TENSION Y CARGA EN LA F-2

47

48 ZARANDA ALLIS FACCO XH 6’ x 14’ DD V50
Donde: Amplitud (mm) MR = Masa Excentrica (Kg.m) = 15.75Kg.m Z = Cantidad de vibradores = 1 M = Peso vibrante (Kg) = 315 RPM = (845) (Esta velocidad está basada en el cálculo de la vida teórica de los rodamientos de 30,000 horas y de la resistencia mecánica de los componentes del vibrador. Area Nominal = 84 ft Area Util con Mallas de Alambre = 77 ft Area Utili con paneles de Caucho = 43 ft2 Capaciad = 1 ton/h por cada ft2 Amplitud = MR * Z * 100 / M Amplitud = 5.0 mm Inclinación = 18° Amplitud de Parada = 40mm Ressonance speed = 200RPM Peso de la zaranda sin Malla = 4800 Kg Peso de la Zaranda con Malla = 5,550 Kg

49 INSTALACIONDE ASPERSORES PARA CONTROLAR POLVO CH SEC

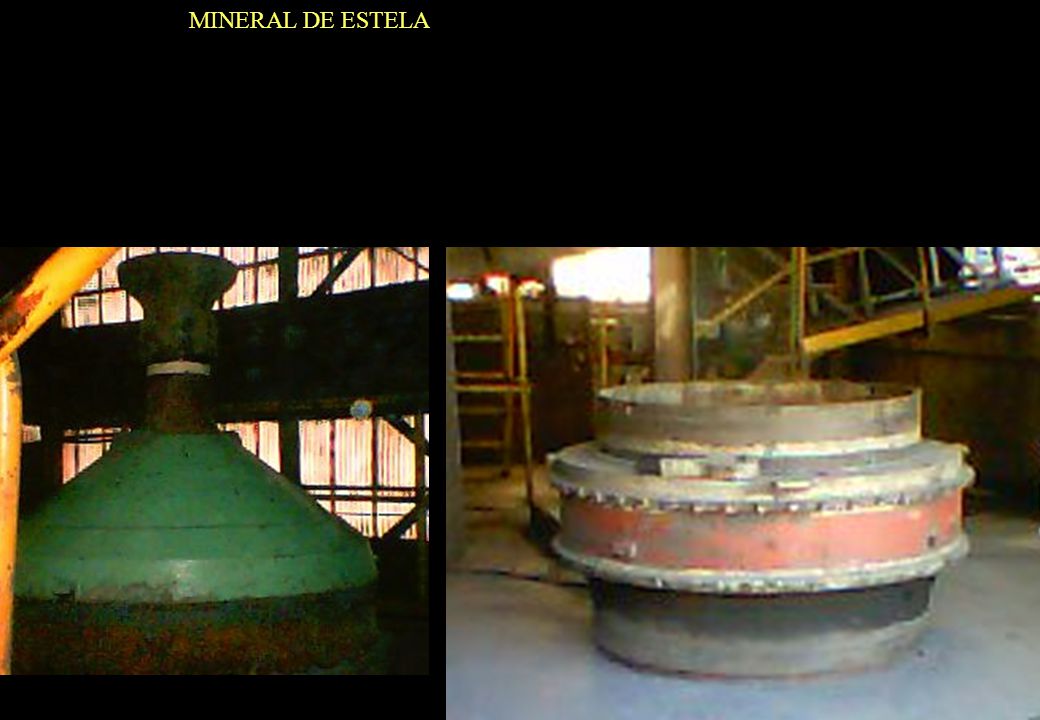

50 MINERAL DE ESTELA
