1 CARLOS PARICIO GASCÓN DAVID PUERTA GRACIA ALEJANDRO GONZÁLEZ GÁLVEZ
ENERGÍA SOLAR CARLOS PARICIO GASCÓN DAVID PUERTA GRACIA ALEJANDRO GONZÁLEZ GÁLVEZ

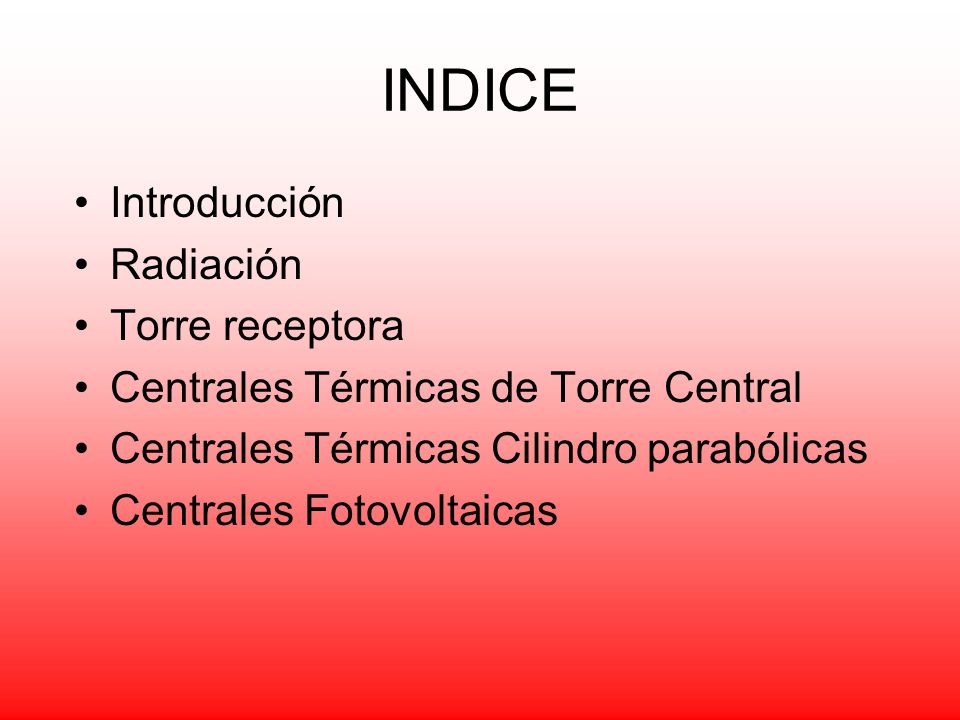

2 INDICE Introducción Radiación Torre receptora
Centrales Térmicas de Torre Central Centrales Térmicas Cilindro parabólicas Centrales Fotovoltaicas

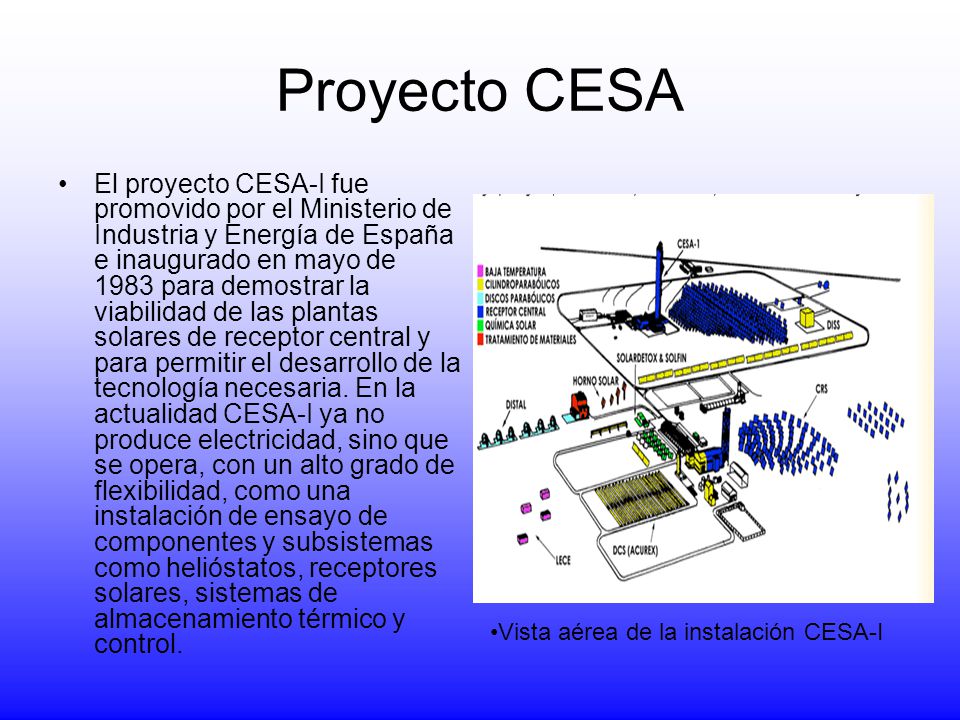

3 Proyecto CESA El proyecto CESA-I fue promovido por el Ministerio de Industria y Energía de España e inaugurado en mayo de 1983 para demostrar la viabilidad de las plantas solares de receptor central y para permitir el desarrollo de la tecnología necesaria. En la actualidad CESA-I ya no produce electricidad, sino que se opera, con un alto grado de flexibilidad, como una instalación de ensayo de componentes y subsistemas como helióstatos, receptores solares, sistemas de almacenamiento térmico y control. Vista aérea de la instalación CESA-I

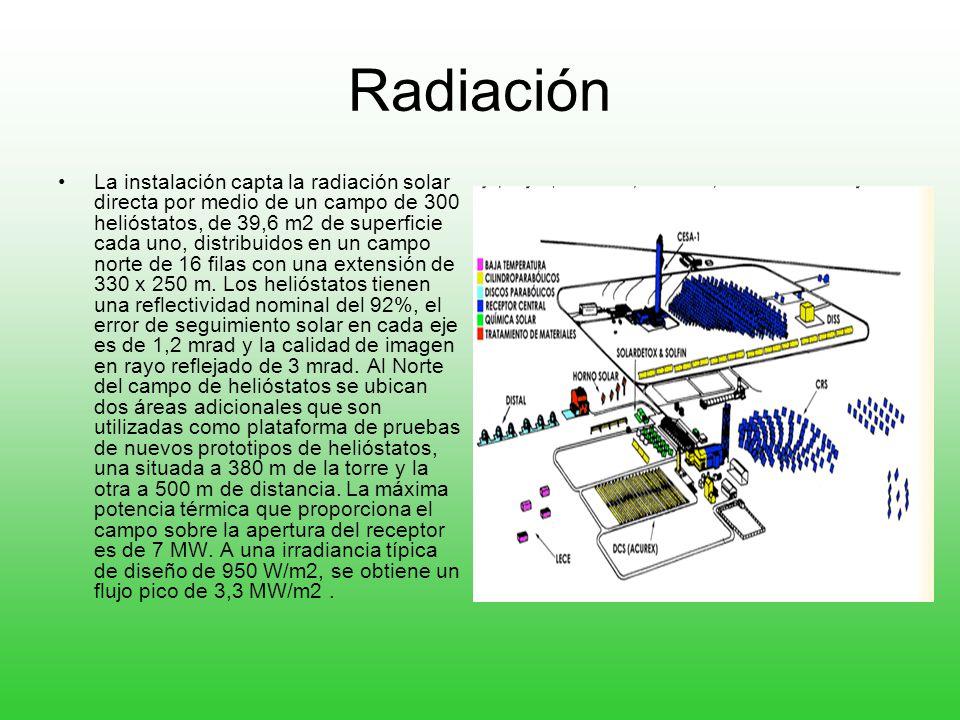

4 Radiación La instalación capta la radiación solar directa por medio de un campo de 300 helióstatos, de 39,6 m2 de superficie cada uno, distribuidos en un campo norte de 16 filas con una extensión de 330 x 250 m. Los helióstatos tienen una reflectividad nominal del 92%, el error de seguimiento solar en cada eje es de 1,2 mrad y la calidad de imagen en rayo reflejado de 3 mrad. Al Norte del campo de helióstatos se ubican dos áreas adicionales que son utilizadas como plataforma de pruebas de nuevos prototipos de helióstatos, una situada a 380 m de la torre y la otra a 500 m de distancia. La máxima potencia térmica que proporciona el campo sobre la apertura del receptor es de 7 MW. A una irradiancia típica de diseño de 950 W/m2, se obtiene un flujo pico de 3,3 MW/m2 .

5 Torre Receptora La torre es de hormigón y tiene una altura de 80 m, siendo capaz de soportar una carga de 100 toneladas. A lo largo de la torre hay tres niveles de ensayo: Un horno solar para ensayo de materiales a 45 m, una cavidad con un banco calorimétrico de ensayo de receptores volumétricos presurizados REFOS a 60 m y la instalación de ensayo de receptores volumétricos atmosféricos TSA de 2,5 MW en la parte superior a 80 m. La torre se completa con una grúa en la parte superior con 5 toneladas de capacidad y un elevador montacargas con capacidad para Kg. Por último para aquellos ensayos que requieran producción de electricidad, la instalación dispone de una turbina de ciclo Ranking de doble etapa y de 1,2 MW diseñada para operar a 520º C y 100 bar de presión del vapor sobrecalentado.

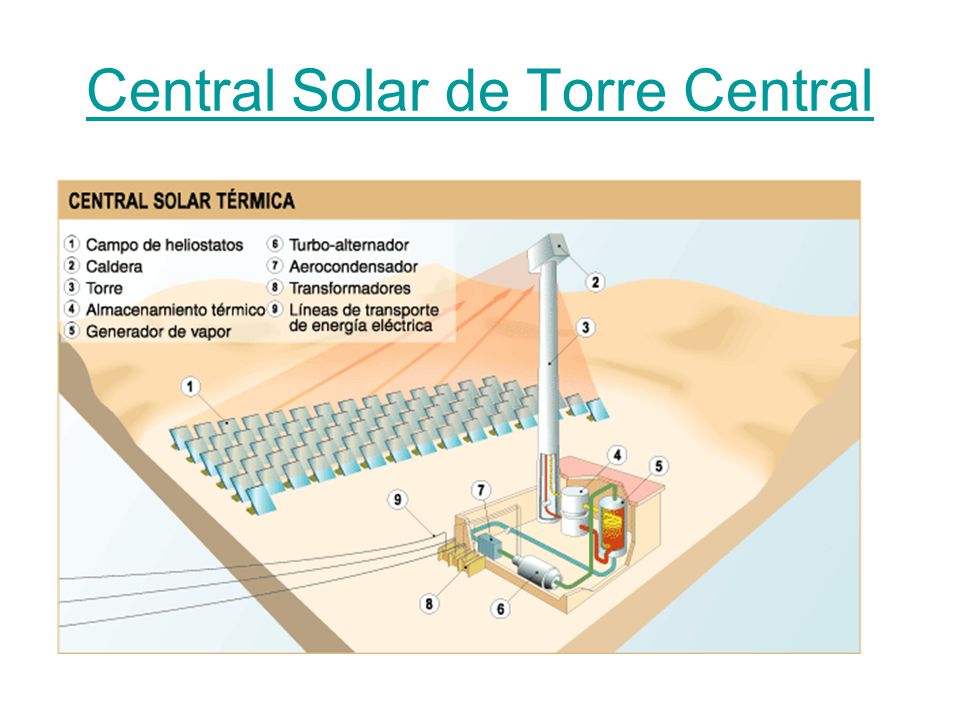

6 Central Solar de Torre Central

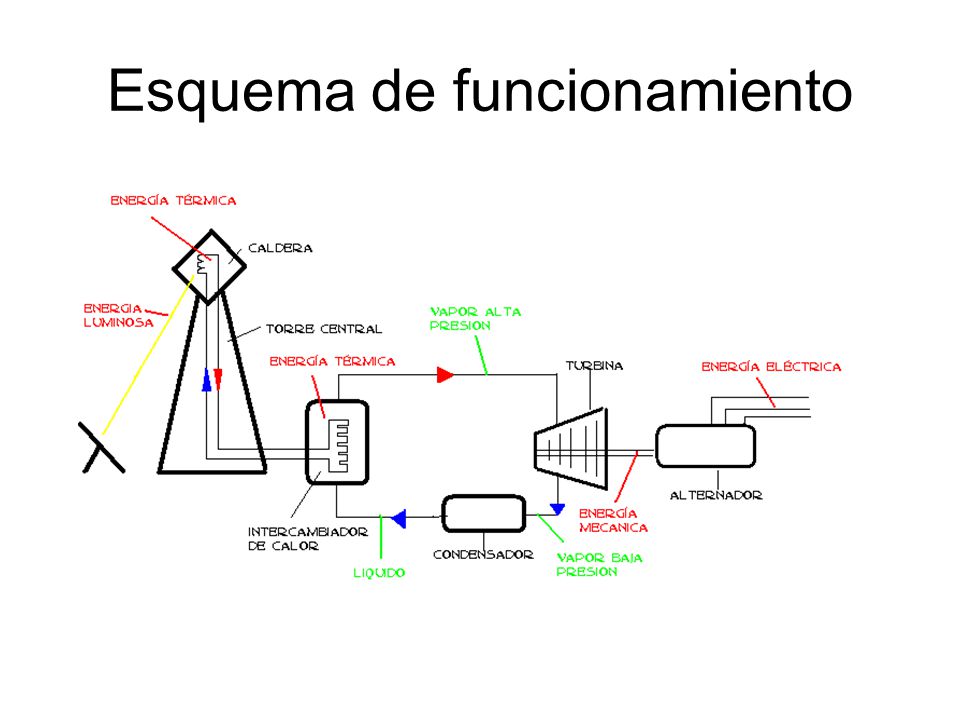

7 Esquema de funcionamiento

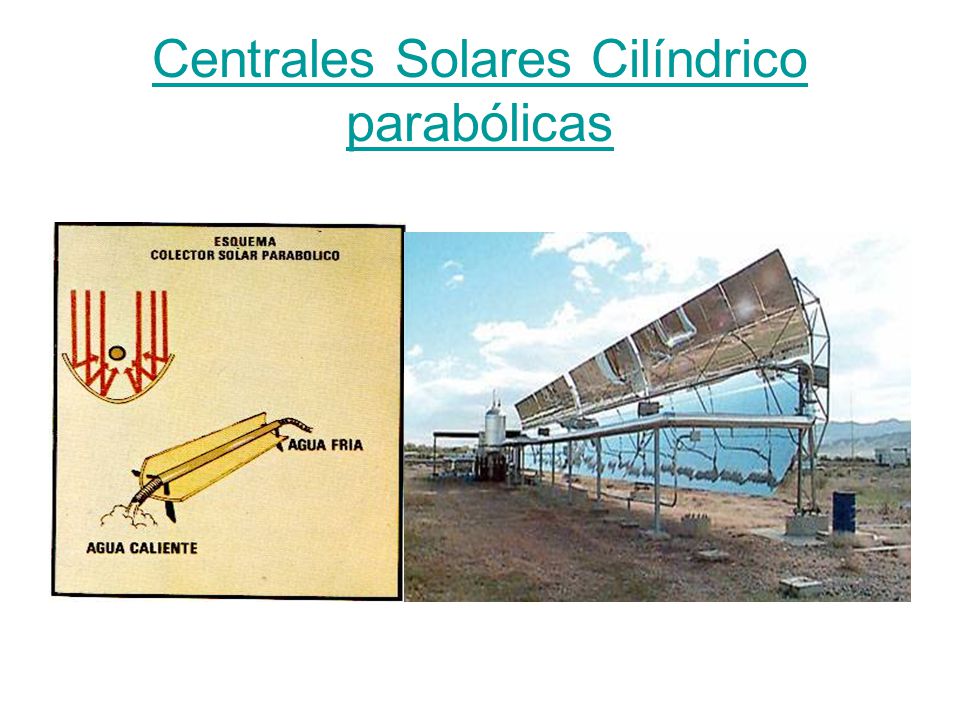

8 Centrales Solares Cilíndrico parabólicas

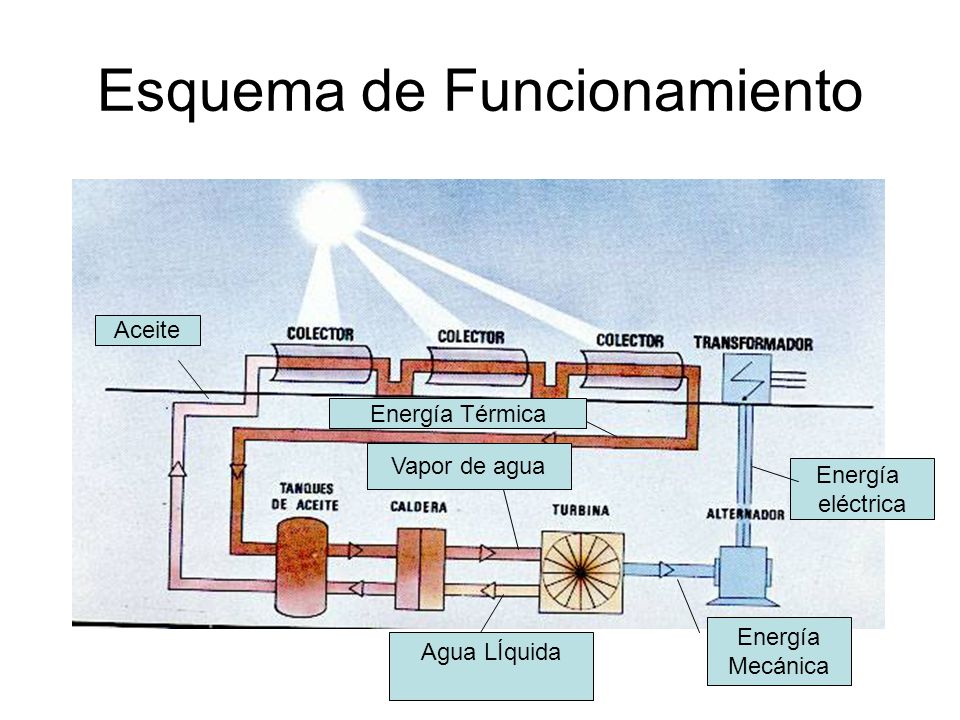

9 Esquema de Funcionamiento
Aceite Energía Térmica Vapor de agua Energía eléctrica Energía Mecánica Agua LÍquida

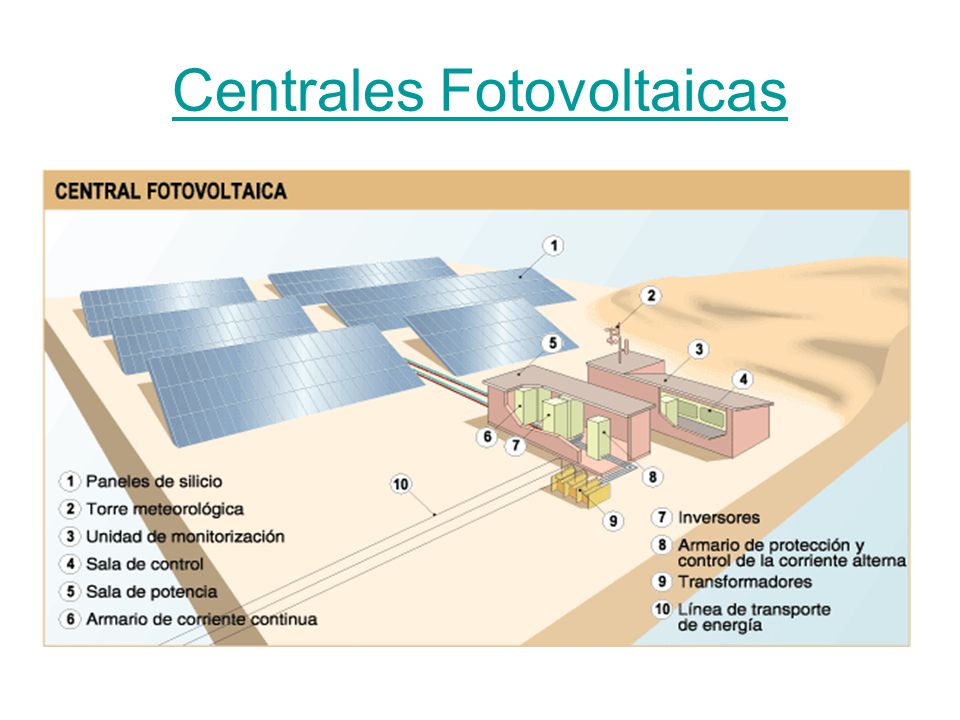

10 Centrales Fotovoltaicas

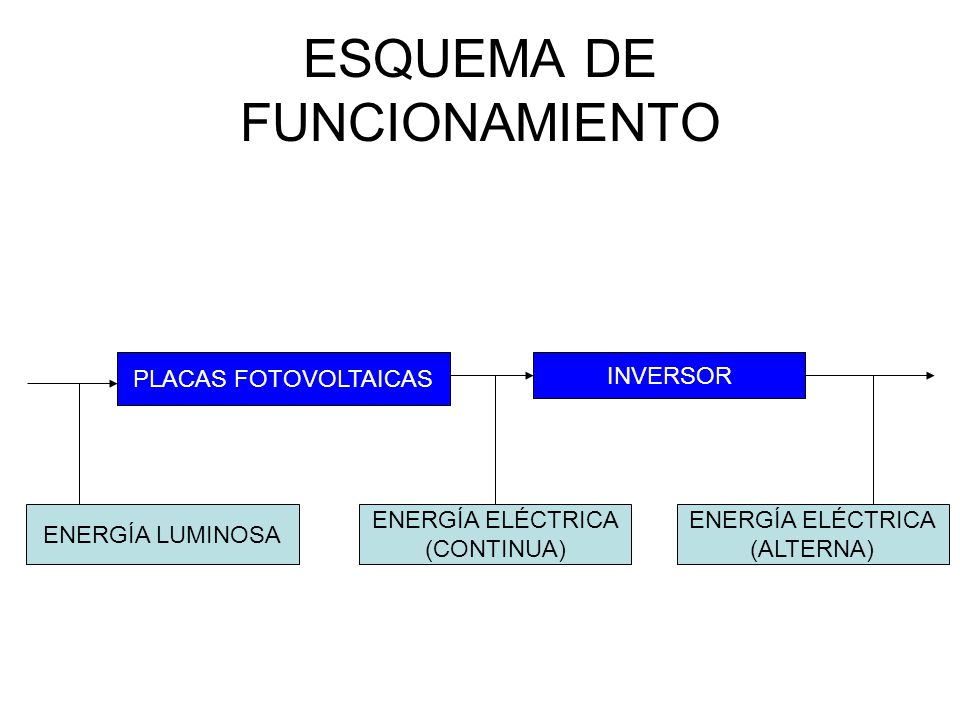

11 ESQUEMA DE FUNCIONAMIENTO
PLACAS FOTOVOLTAICAS INVERSOR ENERGÍA LUMINOSA ENERGÍA ELÉCTRICA (CONTINUA) ENERGÍA ELÉCTRICA (ALTERNA)
