Universidad de C o n c e p c i ó n Facultad de Arquitectura, Urbanismo & Geografía. F. A. U. G. Monasterio Benedictino A l u m n o s Magdalena Sandoval Víctor Pacheco Raúl Salas Antonio Constanzo P r o f e s o r Claudia Castro Guerrero A y u d a n t e Alberto

2 Magdalena Sandoval Víctor Pacheco Raúl Salas Antonio Constanzo

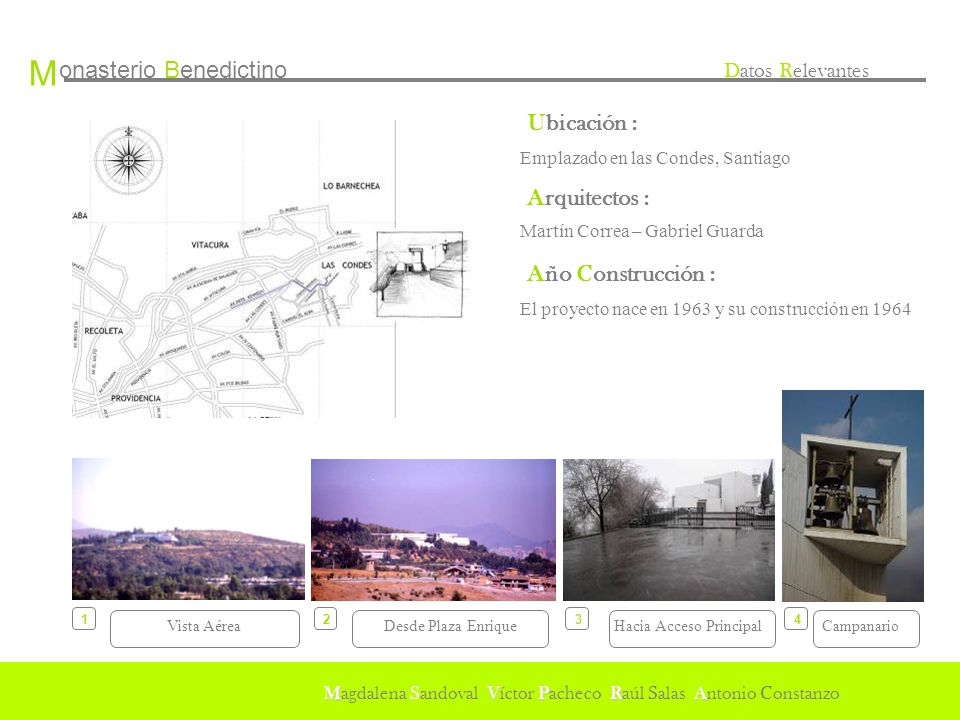

onasterio Benedictino Datos Relevantes Ubicación : Emplazado en las Condes, Santiago Arquitectos : Martín Correa – Gabriel Guarda Año Construcción : El proyecto nace en 1963 y su construcción en 1964 1 Vista Aérea 2 Desde Plaza Enrique 3 Hacia Acceso Principal 4 Campanario Magdalena Sandoval Víctor Pacheco Raúl Salas Antonio Constanzo

3 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

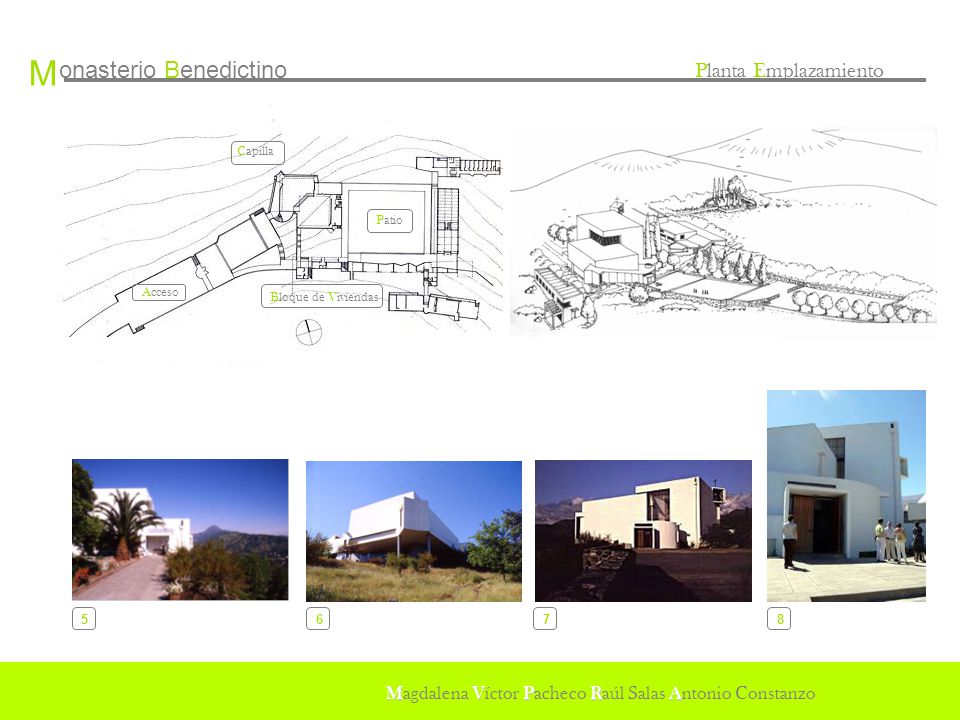

onasterio Benedictino Planta Emplazamiento Capilla Patio Acceso Bloque de Viviendas 5 6 7 8

4 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

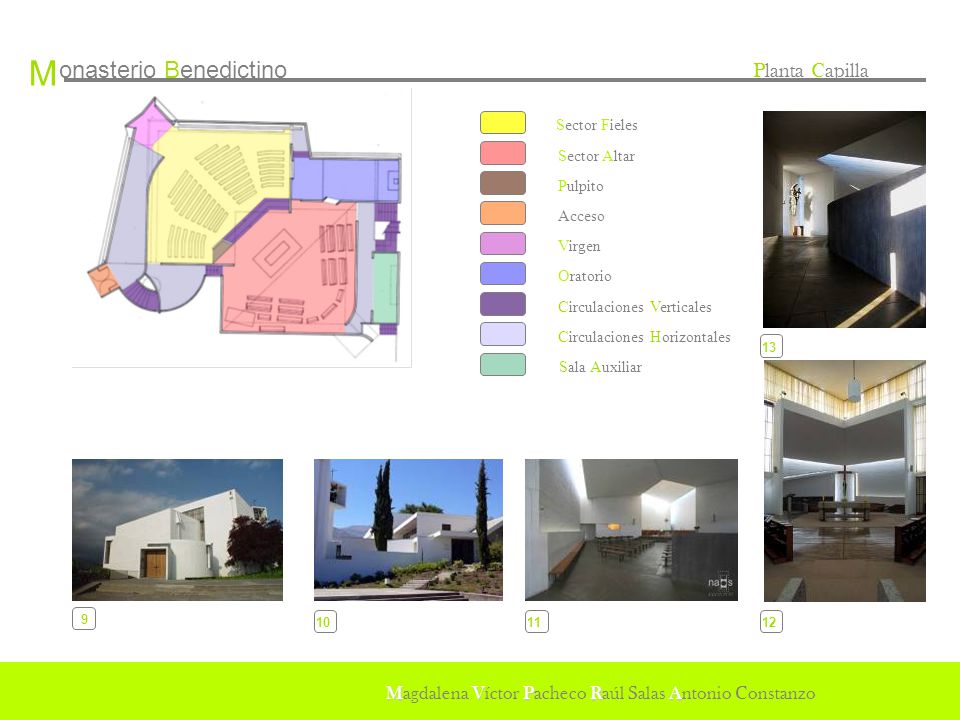

onasterio Benedictino Planta Capilla Sector Fieles Sector Altar Pulpito Acceso Virgen Oratorio Circulaciones Verticales Circulaciones Horizontales 13 Sala Auxiliar 9 10 11 12

5 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

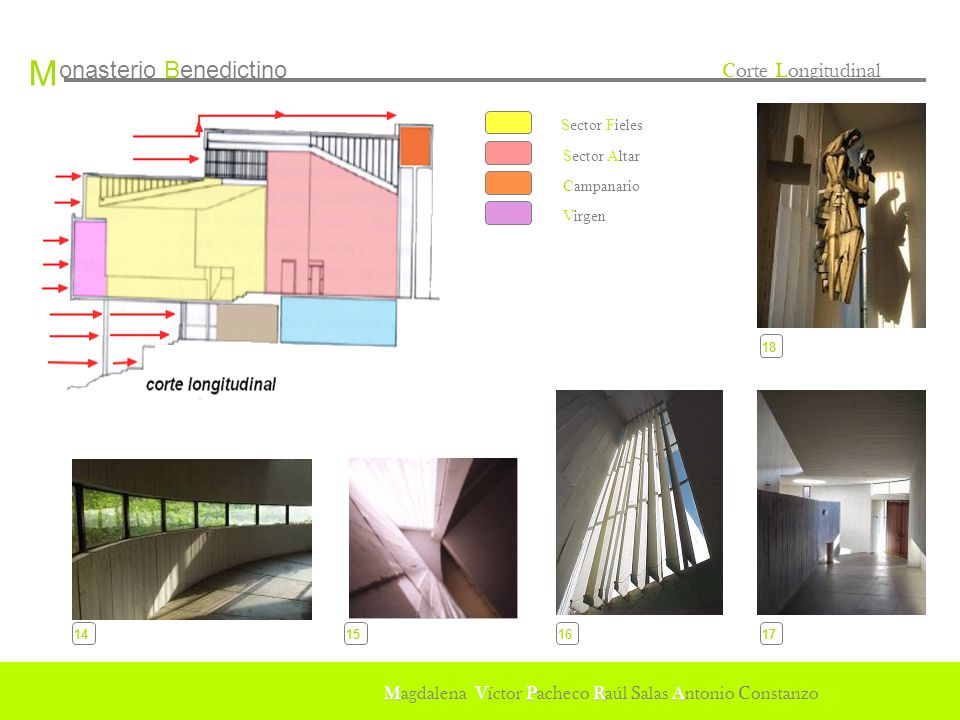

onasterio Benedictino Corte Longitudinal Sector Fieles Sector Altar Campanario Virgen 18 14 15 16 17

6 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

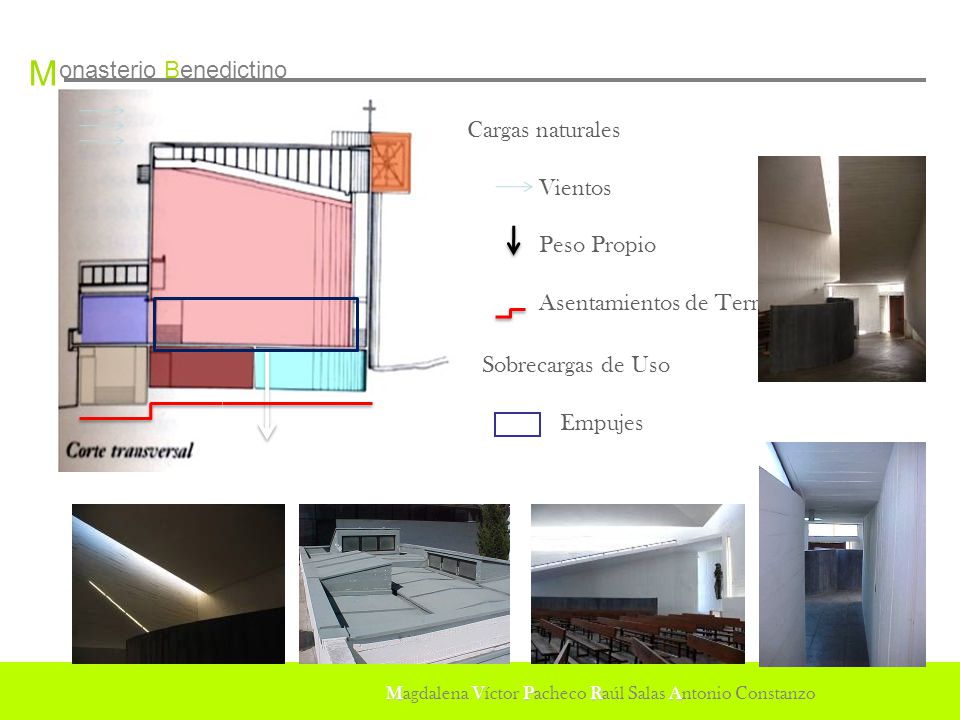

onasterio Benedictino Cargas naturales Vientos Peso Propio Asentamientos de Terreno Sobrecargas de Uso Empujes

7 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

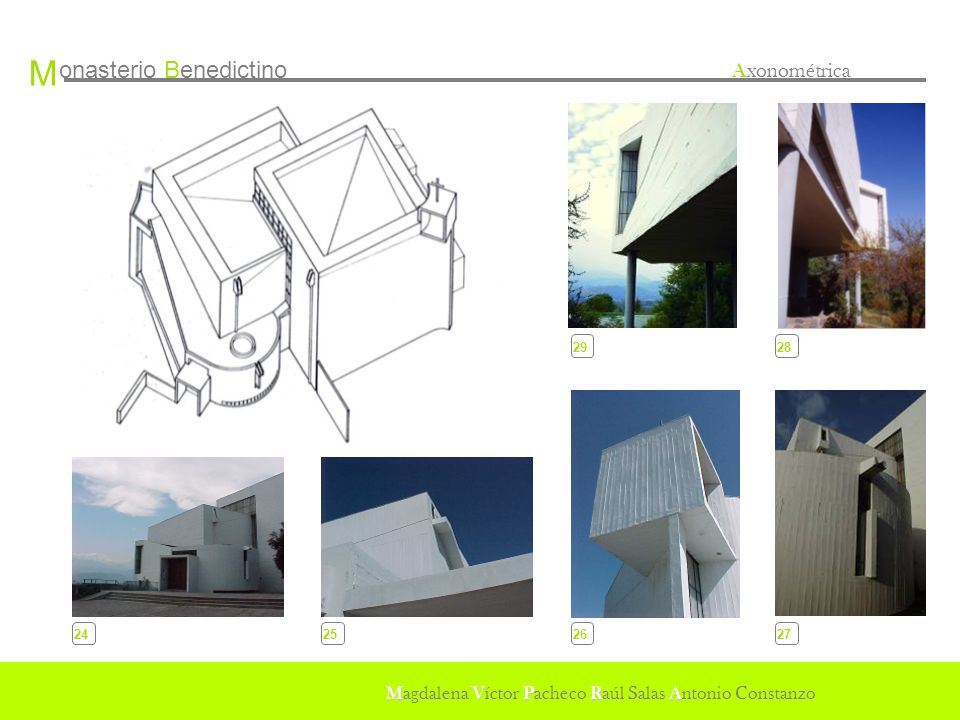

onasterio Benedictino Axonométrica 29 28 24 25 26 27

8 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

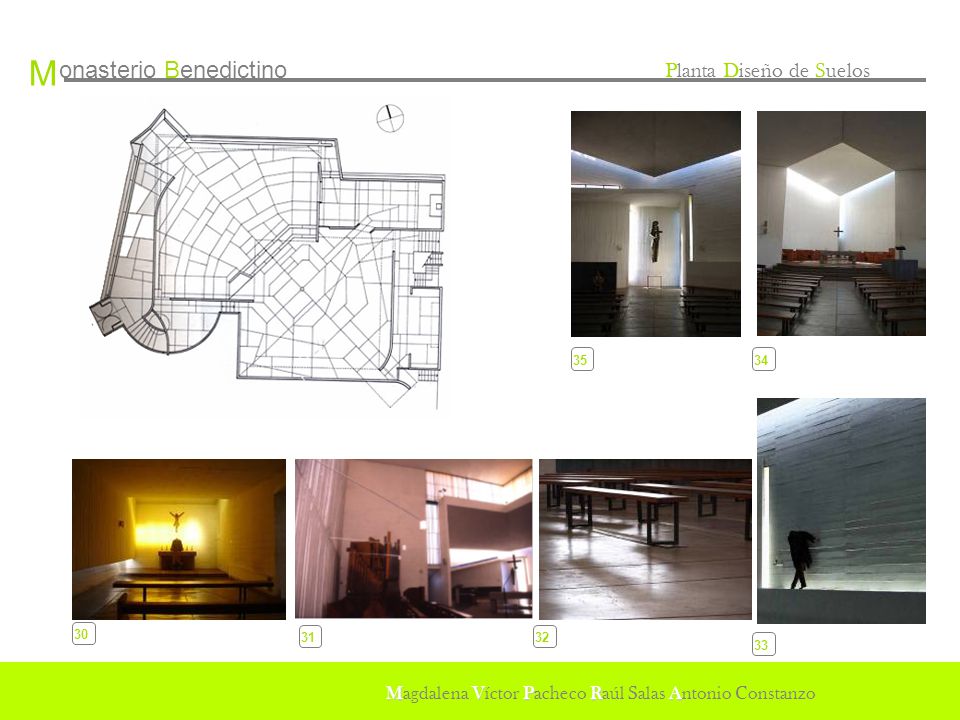

onasterio Benedictino Planta Diseño de Suelos 35 34 30 31 32 33

9 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

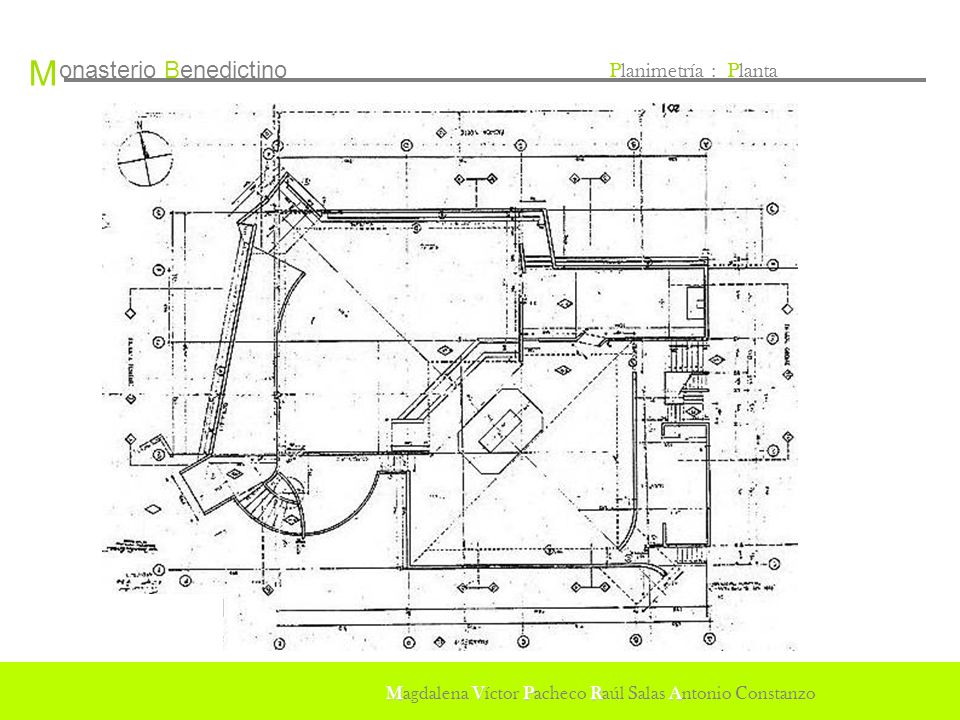

onasterio Benedictino Planimetría : Planta

10 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo

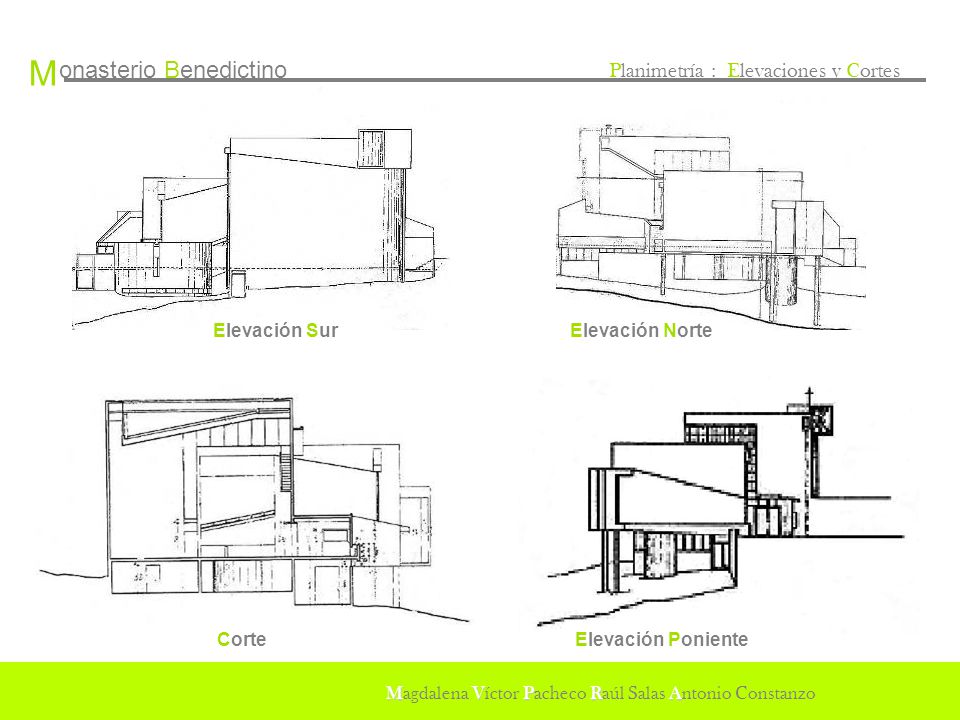

onasterio Benedictino Planimetría : Elevaciones y Cortes Elevación Sur Elevación Norte Corte Elevación Poniente

11 Magdalena Víctor Pacheco Raúl Salas Antonio Constanzo
onasterio Benedictino
