1 Redes de Transmisión de Datos

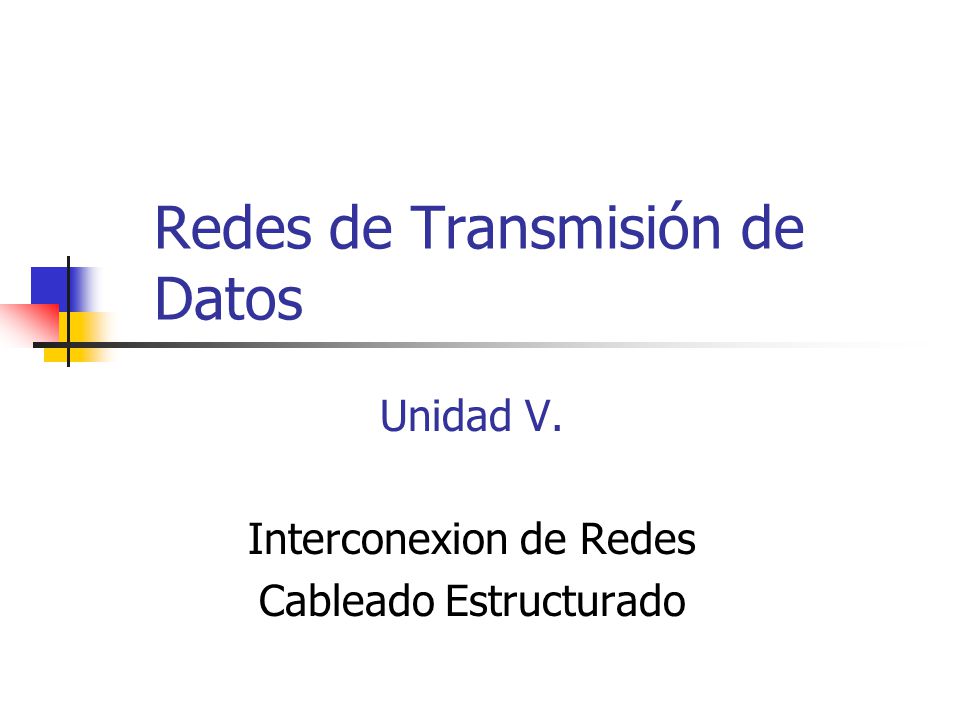

Unidad V. Interconexion de Redes Cableado Estructurado

2 Encaminadores (Routers)

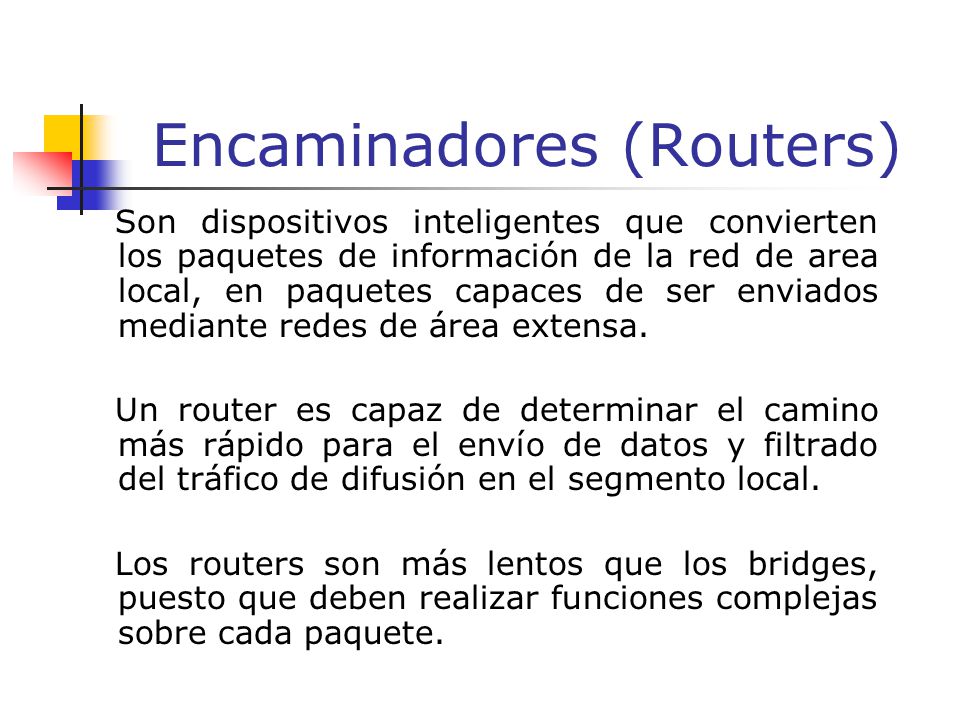

Son dispositivos inteligentes que convierten los paquetes de información de la red de area local, en paquetes capaces de ser enviados mediante redes de área extensa. Un router es capaz de determinar el camino más rápido para el envío de datos y filtrado del tráfico de difusión en el segmento local. Los routers son más lentos que los bridges, puesto que deben realizar funciones complejas sobre cada paquete.

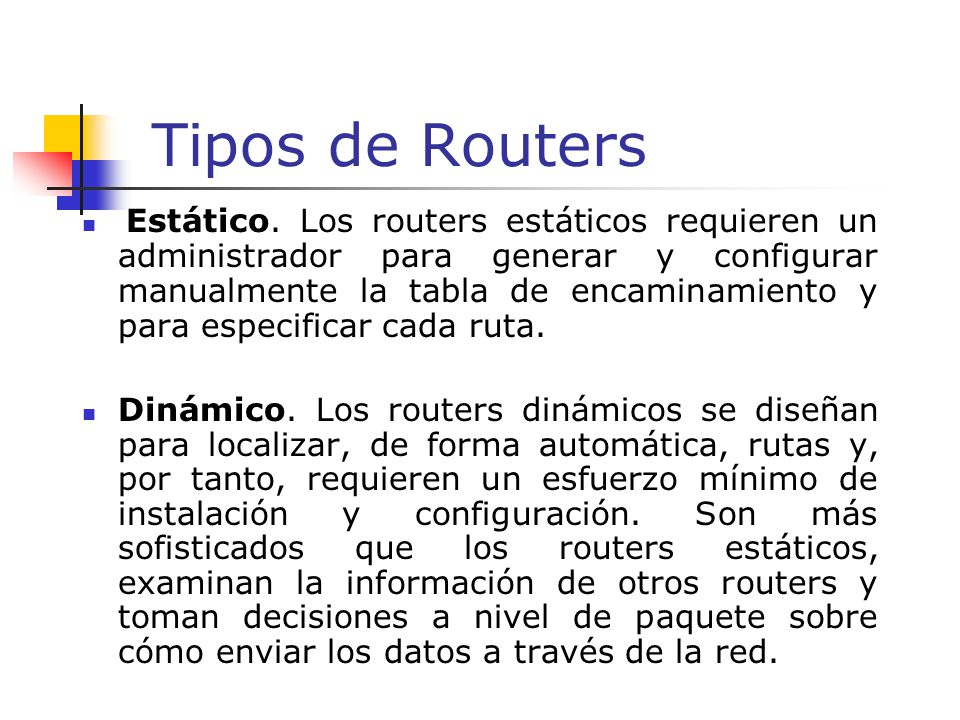

3 Tipos de Routers Estático. Los routers estáticos requieren un administrador para generar y configurar manualmente la tabla de encaminamiento y para especificar cada ruta. Dinámico. Los routers dinámicos se diseñan para localizar, de forma automática, rutas y, por tanto, requieren un esfuerzo mínimo de instalación y configuración. Son más sofisticados que los routers estáticos, examinan la información de otros routers y toman decisiones a nivel de paquete sobre cómo enviar los datos a través de la red.

4 Clasificacion de Routers
En función del área: Locales: Sirven para interconectar dos redes por conexión directa de los medios físicos de ambas al router. De área extensa: Enlazan redes distantes.

5 Clasificacion de Routers

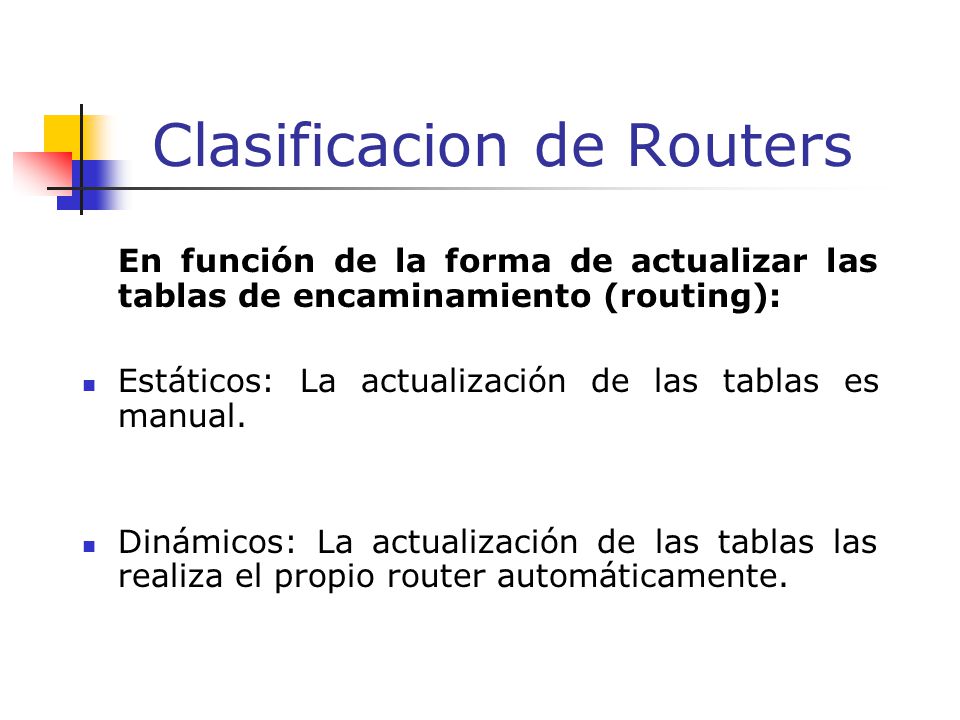

  En función de la forma de actualizar las tablas de encaminamiento (routing): Estáticos: La actualización de las tablas es manual. Dinámicos: La actualización de las tablas las realiza el propio router automáticamente.

6 Clasificacion de Routers

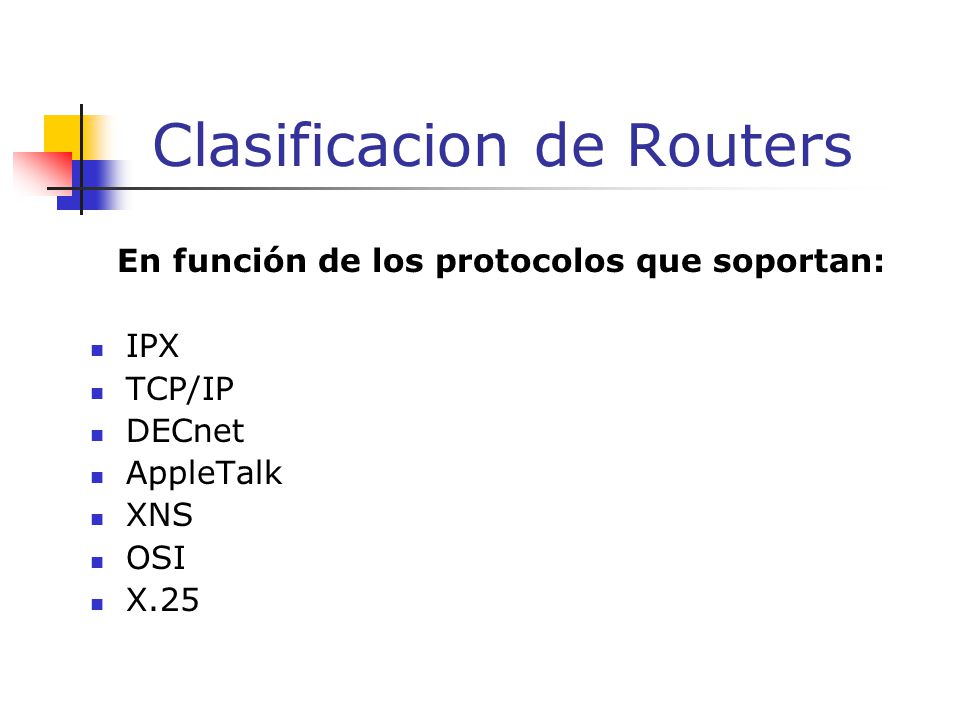

  En función de los protocolos que soportan: IPX TCP/IP DECnet AppleTalk XNS OSI X.25

7 Clasificacion de Routers

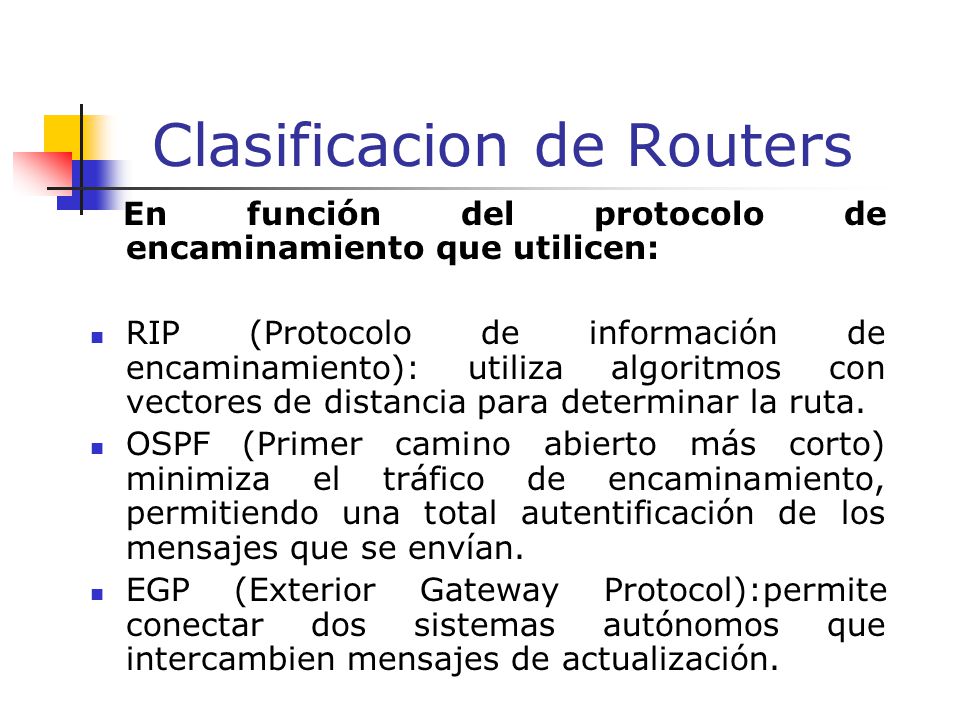

En función del protocolo de encaminamiento que utilicen: RIP (Protocolo de información de encaminamiento): utiliza algoritmos con vectores de distancia para determinar la ruta. OSPF (Primer camino abierto más corto) minimiza el tráfico de encaminamiento, permitiendo una total autentificación de los mensajes que se envían. EGP (Exterior Gateway Protocol):permite conectar dos sistemas autónomos que intercambien mensajes de actualización.

8 Ventajas de los Routers

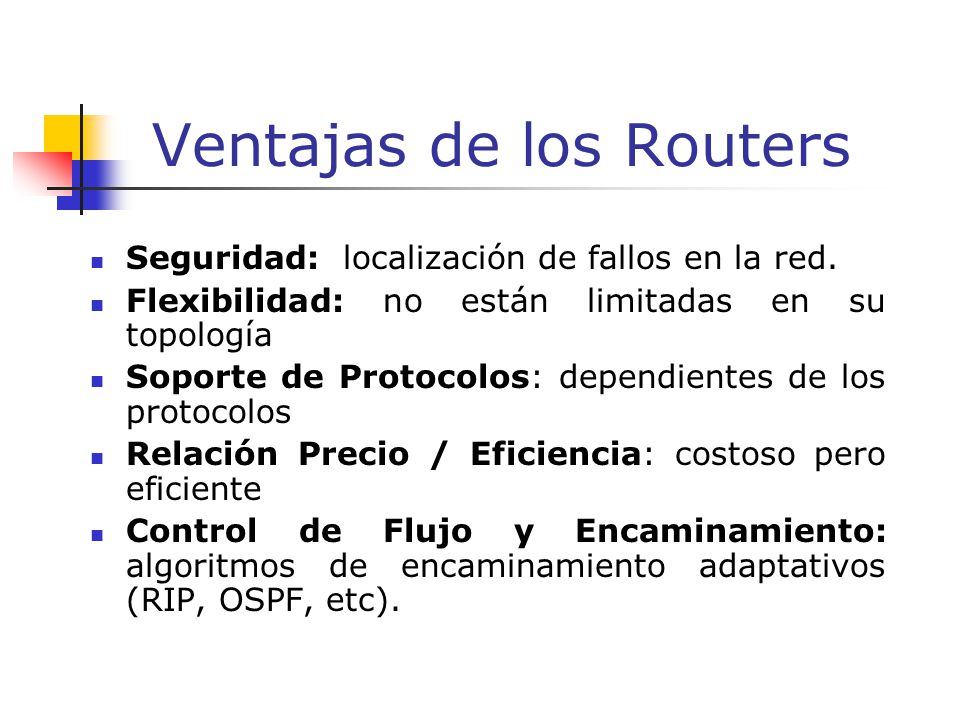

Seguridad: localización de fallos en la red. Flexibilidad: no están limitadas en su topología Soporte de Protocolos: dependientes de los protocolos Relación Precio / Eficiencia: costoso pero eficiente Control de Flujo y Encaminamiento: algoritmos de encaminamiento adaptativos (RIP, OSPF, etc).

9 Desventajas de Routers

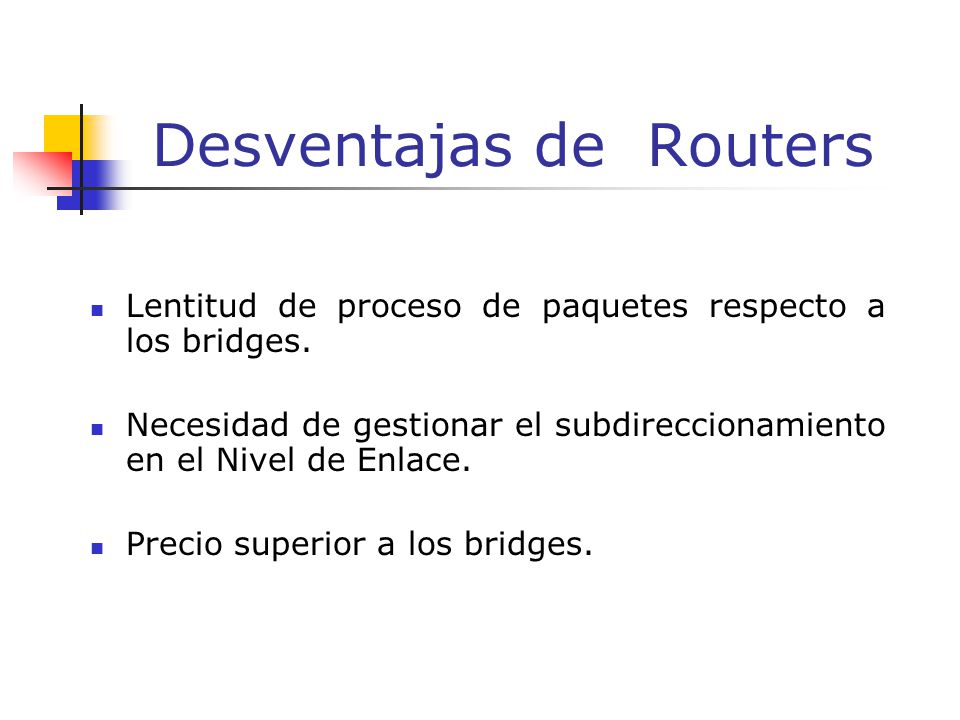

Lentitud de proceso de paquetes respecto a los bridges. Necesidad de gestionar el subdireccionamiento en el Nivel de Enlace. Precio superior a los bridges.

10 Bridges Vs Routers “Enviar paquetes entre redes y enviar datos a través de los enlaces WAN” El bridge reconoce sólo las direcciones locales a subnivel MAC. Los routers reconocen direcciones de red. El bridge envía todo lo que no reconoce y lo envía a todas las direcciones que controla, pero sólo desde el puerto apropiado. El router trabaja sólo con protocolos encaminables. El router filtra las direcciones. Envía protocolos particulares a direcciones determinadas (otros routers).

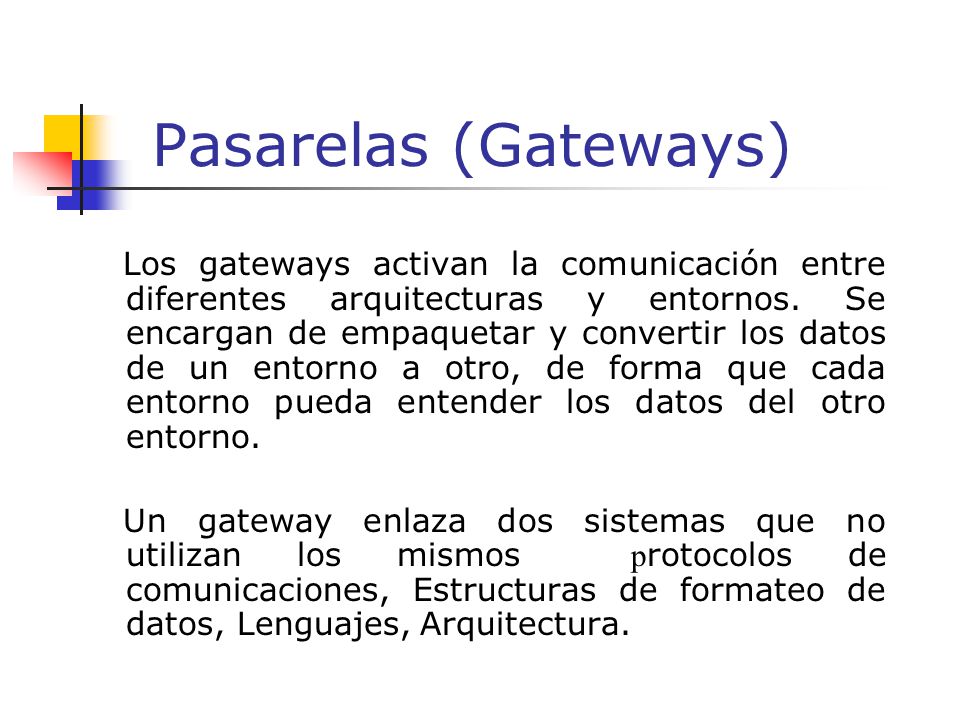

11 Pasarelas (Gateways) Los gateways activan la comunicación entre diferentes arquitecturas y entornos. Se encargan de empaquetar y convertir los datos de un entorno a otro, de forma que cada entorno pueda entender los datos del otro entorno. Un gateway enlaza dos sistemas que no utilizan los mismos  protocolos de comunicaciones, Estructuras de formateo de datos, Lenguajes, Arquitectura.

12 Tipos de Gateways Gateway asíncrono: acceden a grandes ordenadores (mainframes) asíncronos a través de un servidor de comunicaciones, utilizando líneas telefónicas conmutadas o punto a punto. Gateway SNA: Permite la conexión a grandes ordenadores con arquitectura de comunicaciones SNA (System Network Architecture, Arquitectura de Sistemas de Red).

13 Tipos de Gateways Gateway asíncrono: ordenadores (mainframes) asíncronos Gateway SNA: ordenadores con arquitectura de comunicaciones SNA (System Network Architecture, Arquitectura de Sistemas de Red). Gateway TCP/IP: comunicaciones con el exterior vía RAL o WAN. Gateway PAD X.25: redes de conmutación de paquetes X.25. Gateway FAX: enviar y recibir documentos de fax.

14 Ventajas y Desventajas

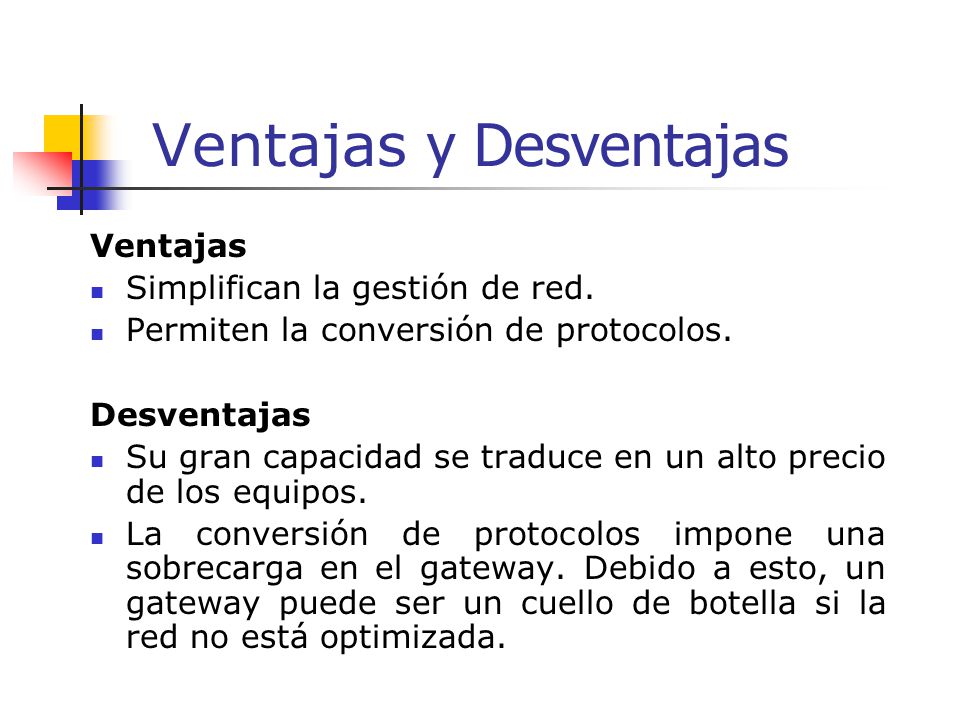

Simplifican la gestión de red. Permiten la conversión de protocolos. Desventajas Su gran capacidad se traduce en un alto precio de los equipos. La conversión de protocolos impone una sobrecarga en el gateway. Debido a esto, un gateway puede ser un cuello de botella si la red no está optimizada.

15 Cableado Estructurado


16 Cableado Estructurado

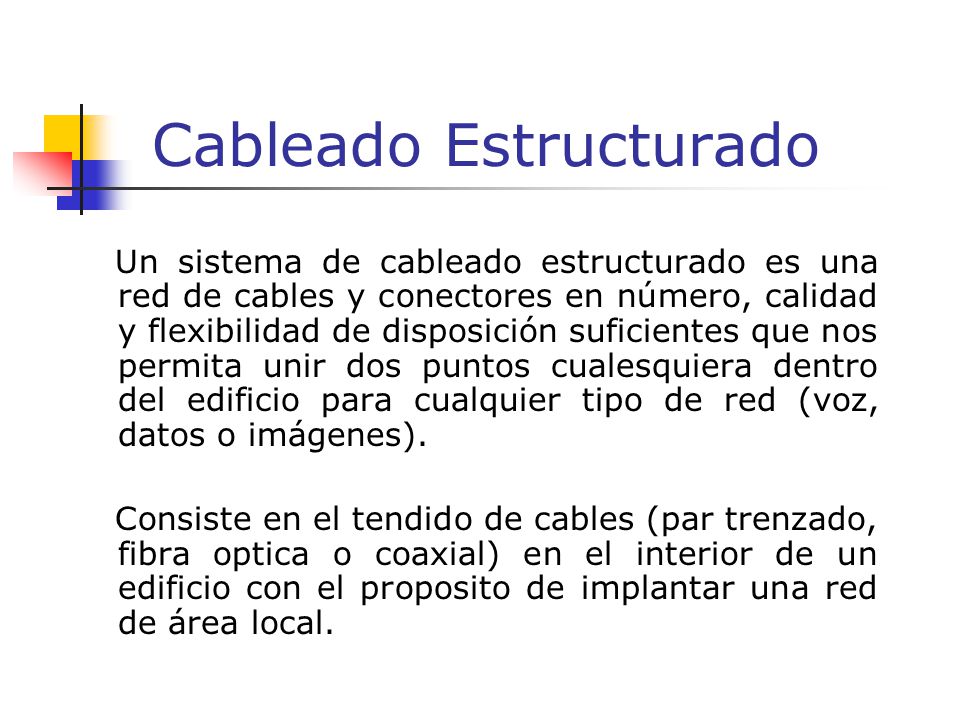

Un sistema de cableado estructurado es una red de cables y conectores en número, calidad y flexibilidad de disposición suficientes que nos permita unir dos puntos cualesquiera dentro del edificio para cualquier tipo de red (voz, datos o imágenes). Consiste en el tendido de cables (par trenzado, fibra optica o coaxial) en el interior de un edificio con el proposito de implantar una red de área local.

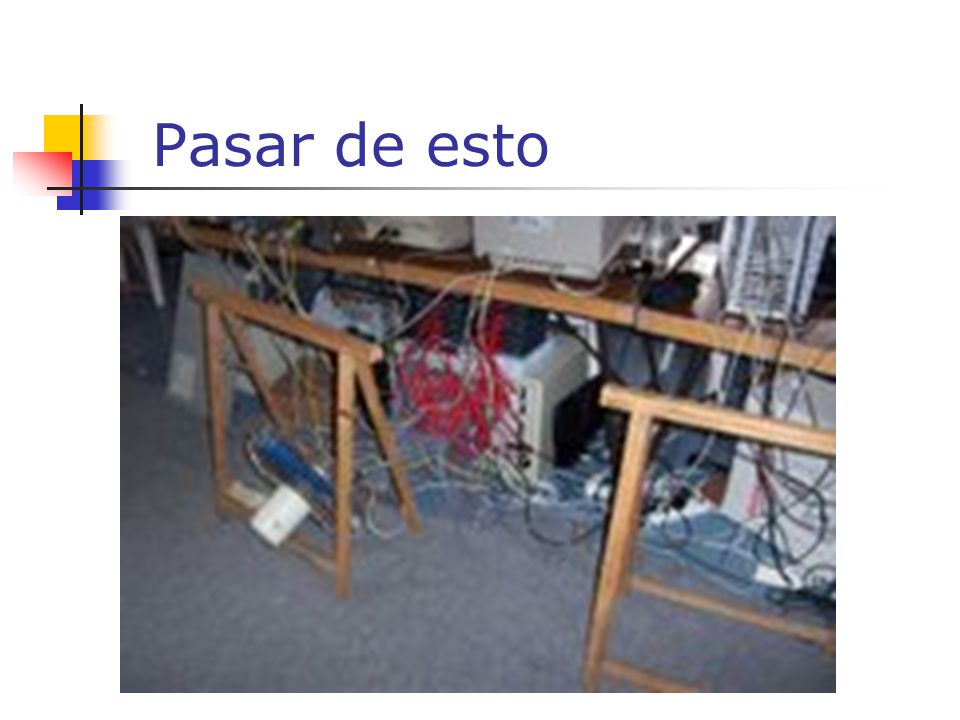

17 Pasar de esto

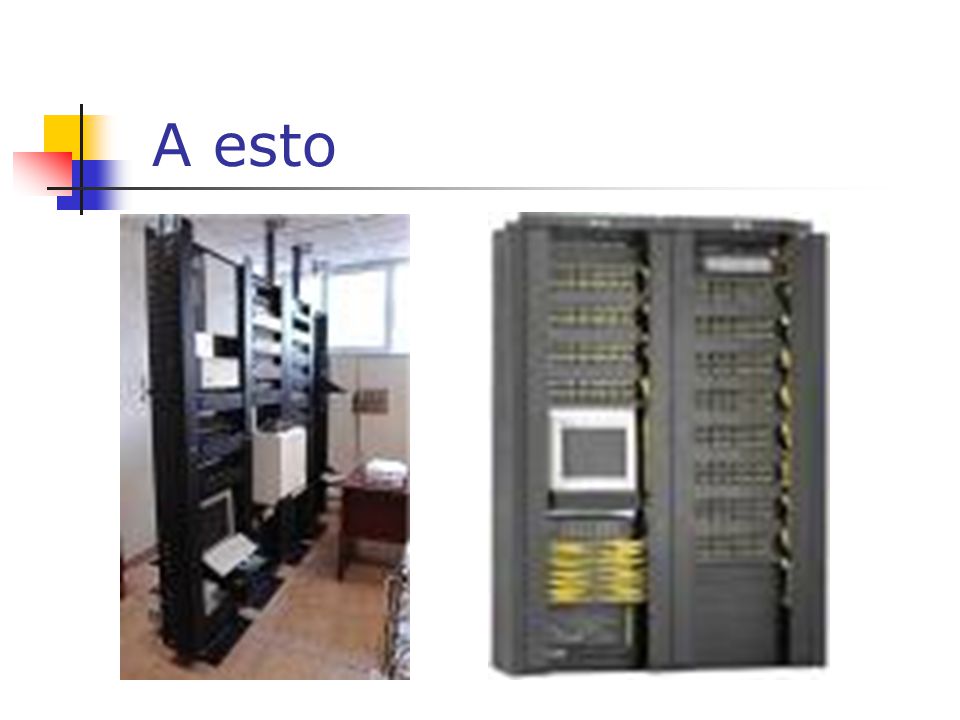

18 A esto

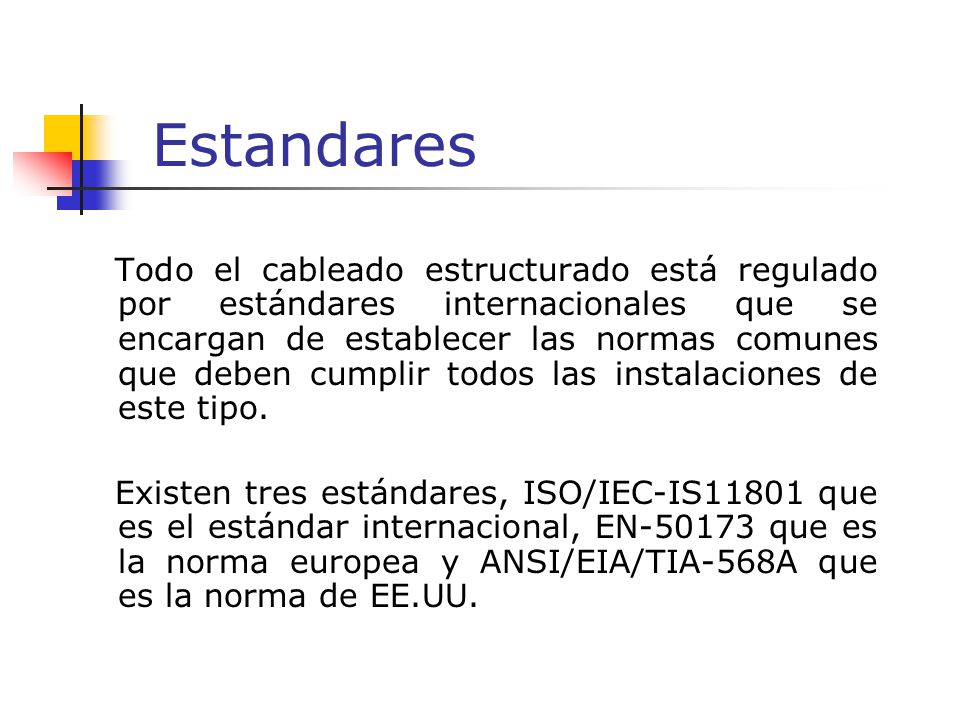

19 Estandares Todo el cableado estructurado está regulado por estándares internacionales que se encargan de establecer las normas comunes que deben cumplir todos las instalaciones de este tipo. Existen tres estándares, ISO/IEC-IS11801 que es el estándar internacional, EN que es la norma europea y ANSI/EIA/TIA-568A que es la norma de EE.UU.

20 Componentes Keystone o Jack

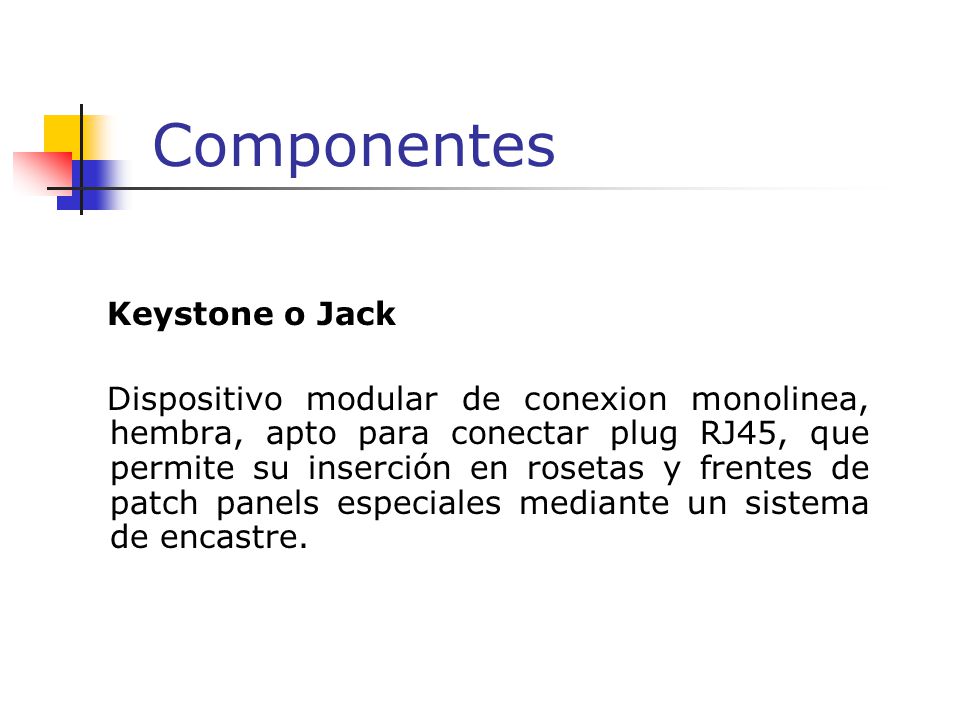

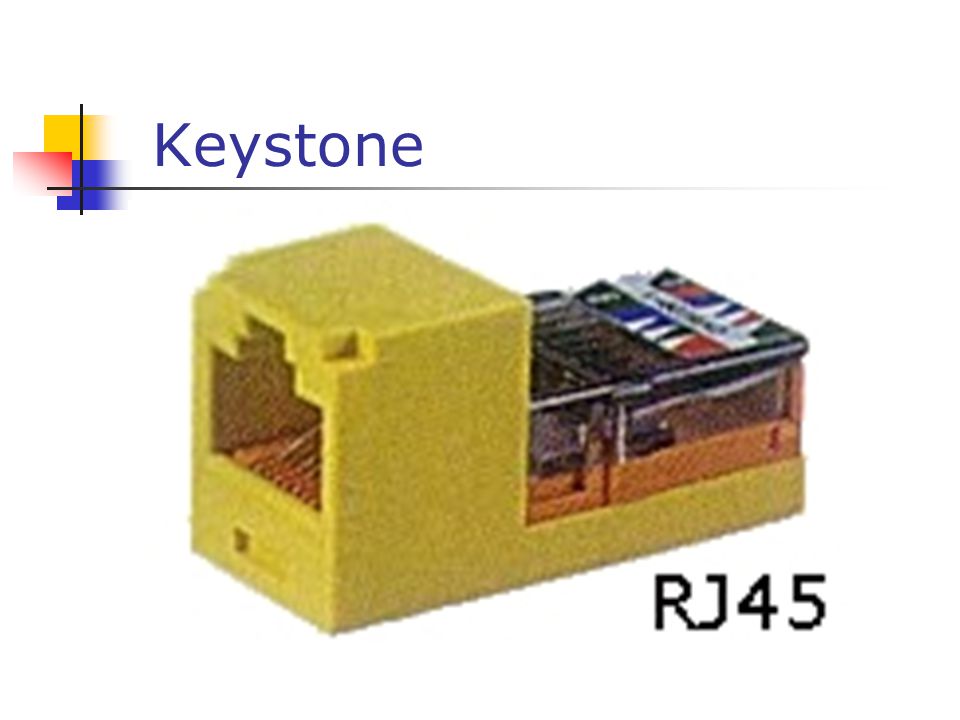

Dispositivo modular de conexion monolinea, hembra, apto para conectar plug RJ45, que permite su inserción en rosetas y frentes de patch panels especiales mediante un sistema de encastre.

21 Keystone

22 Componentes Frente para Keystone o Flace Plate

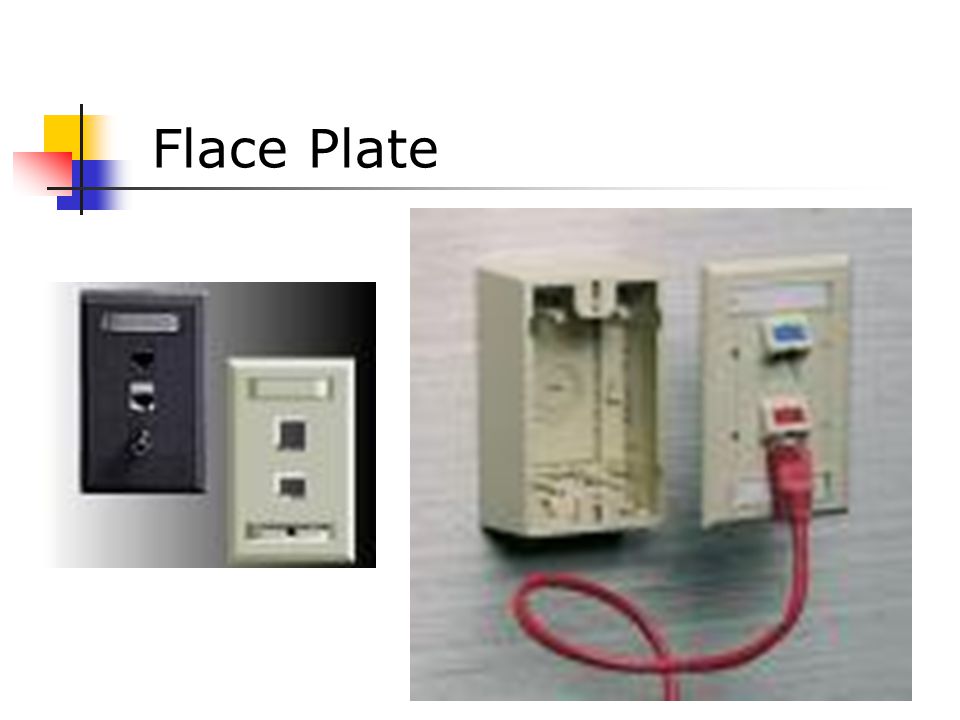

pieza plástica plana de soporte que es tapa de una caja estandard de electricidad embutida de 5x10 cm y permite encastrar hasta 2 keystone, formando un conjunto de conexión de hasta 2 bocas.

23 Flace Plate

24 Componentes ROSETAS INTEGRADAS

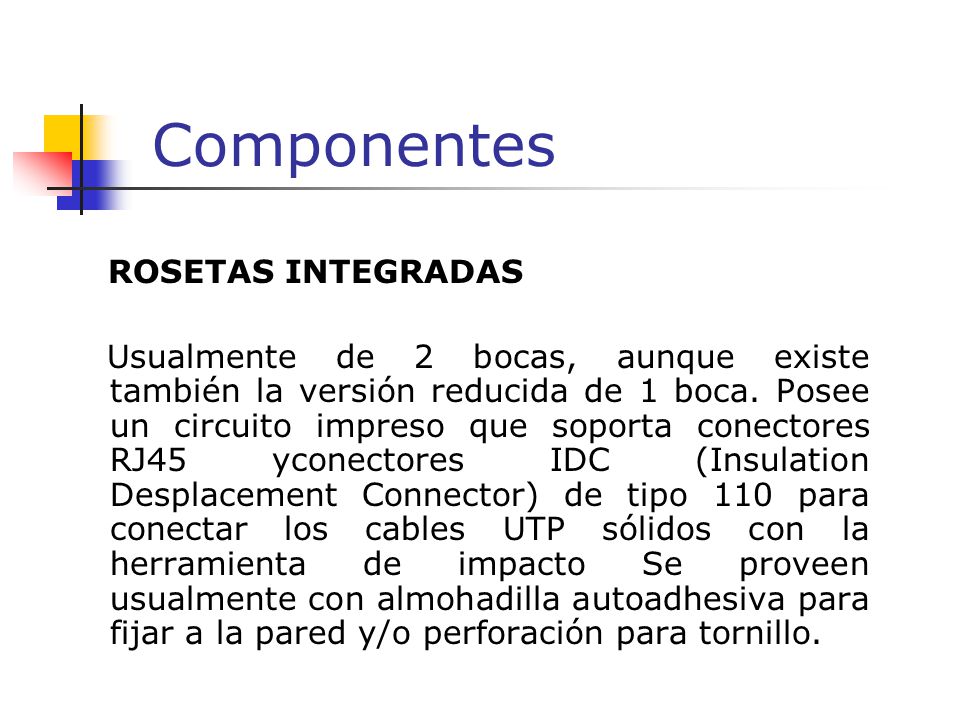

Usualmente de 2 bocas, aunque existe también la versión reducida de 1 boca. Posee un circuito impreso que soporta conectores RJ45 yconectores IDC (Insulation Desplacement Connector) de tipo 110 para conectar los cables UTP sólidos con la herramienta de impacto Se proveen usualmente con almohadilla autoadhesiva para fijar a la pared y/o perforación para tornillo.

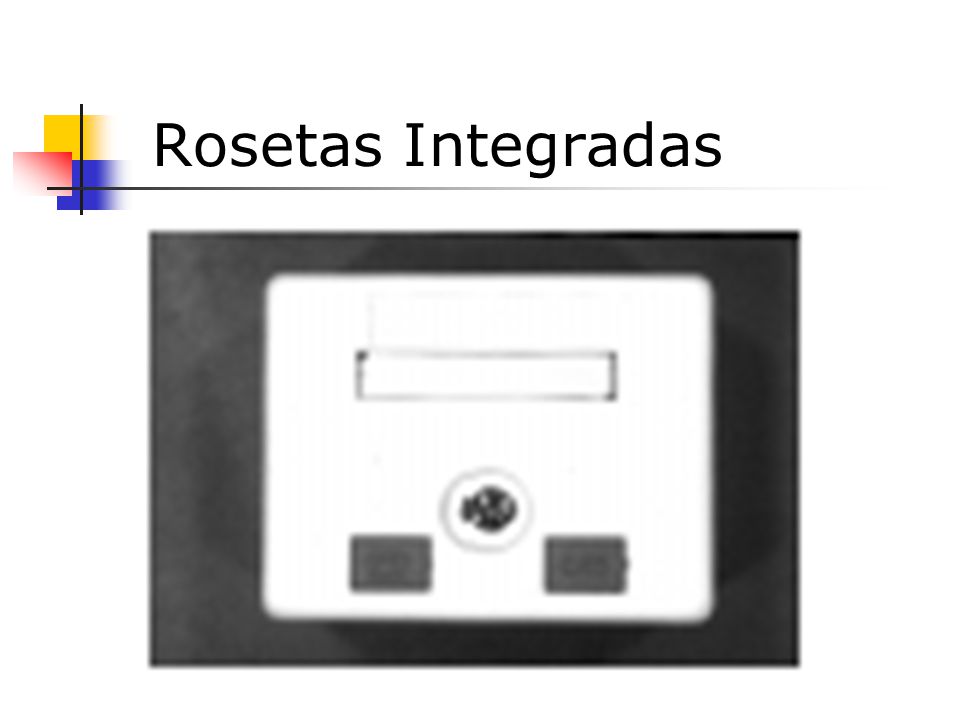

25 Rosetas Integradas

26 Componentes PATCH PANEL
Están formados por un soporte, usualmente metálico y de medidas compatibles con rack de 19", que sostiene placas de circuito impreso sobre la que se montan: de un lado los conectores RJ45 y del otro los conectores IDC para block tipo 110. Se proveen en capacidades de 12 a 96 puertos y se pueden apilar para formar capacidades mayores.

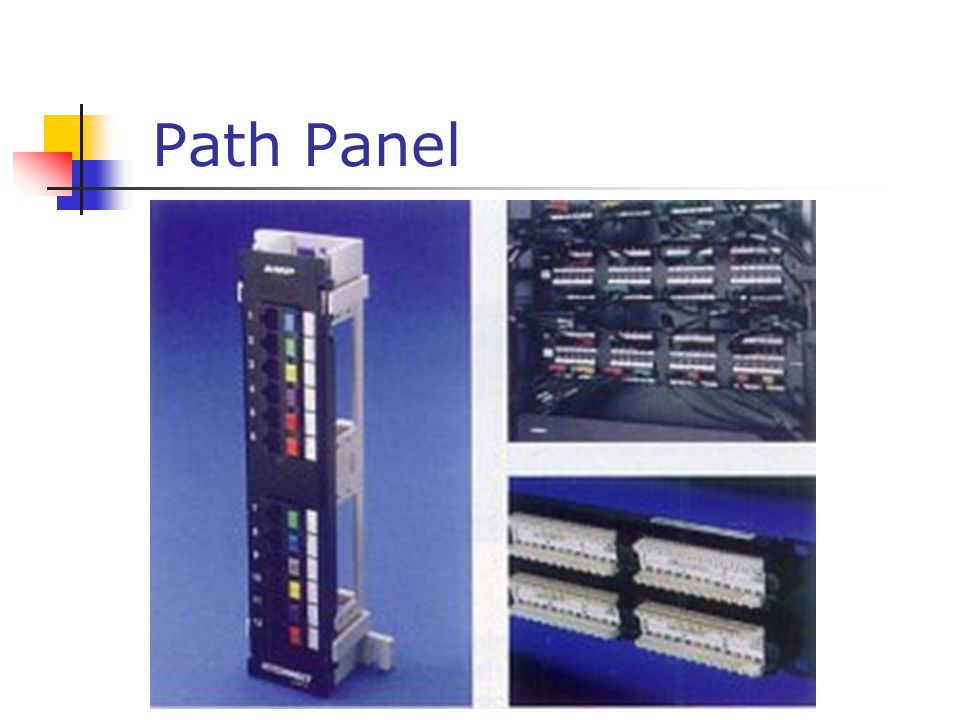

27 Path Panel

28 Componentes PATCH CORD
Están construidos con cable UTP de 4 pares flexible terminado en un plug 8P8C (RJ-45) en cada punta de modo de permitir la conexión de los 4 pares en un conector RJ45. A menudo se proveen de distintos colores y con undispositivo plástico que impide que se curven en la zonadonde el cable se aplana al acometer al plug.

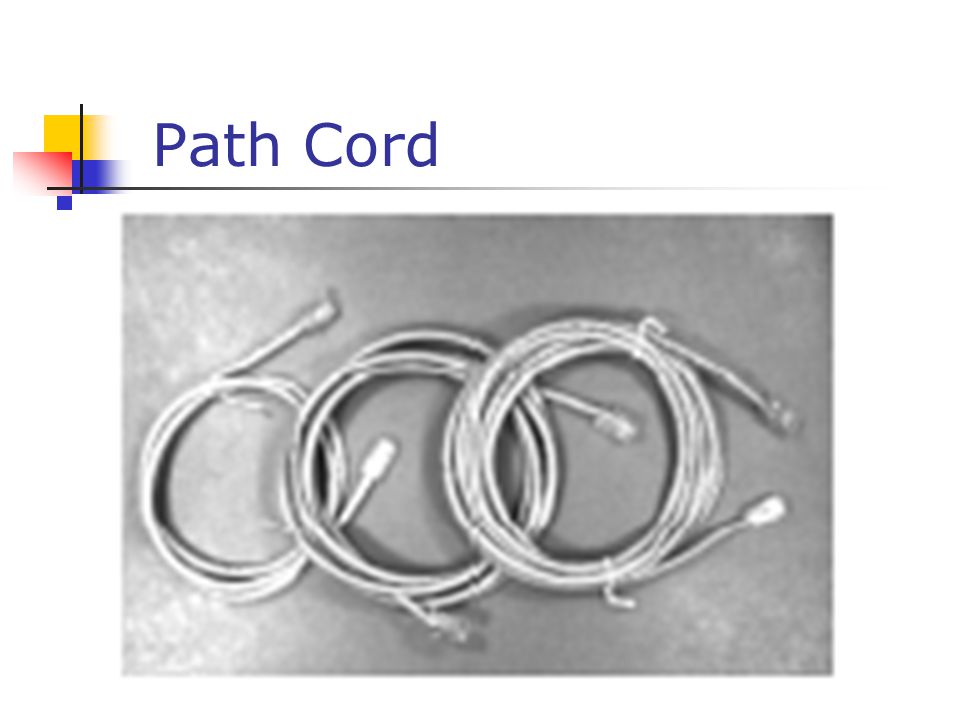

29 Path Cord

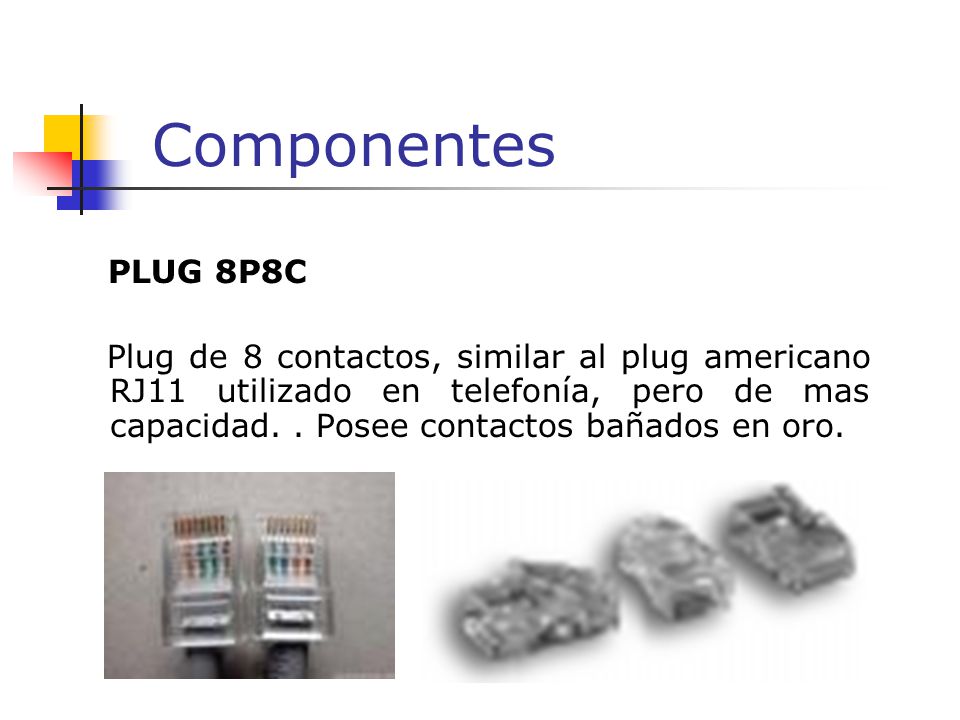

30 Componentes PLUG 8P8C Plug de 8 contactos, similar al plug americano RJ11 utilizado en telefonía, pero de mas capacidad. . Posee contactos bañados en oro.

31 Componentes CABLE UTP FLEXIBLE
Igual al sólido, pero sus hilos interiores estan constituidos por cables flexibles en lugar de alambres.

32 Herramientas HERRAMIENTA DE IMPACTO
Es la misma que se utiliza con block de tipo 110 de la ATT. Posee un resorte que se puede graduar para dar distintas presiones de trabajo y sus puntas pueden ser cambiadas para permitir la conexión de otros blocks, tal como los 88 y S66 (Krone). En el caso del block 110, la herramienta es de dobleacción: inserta y corta el cable.

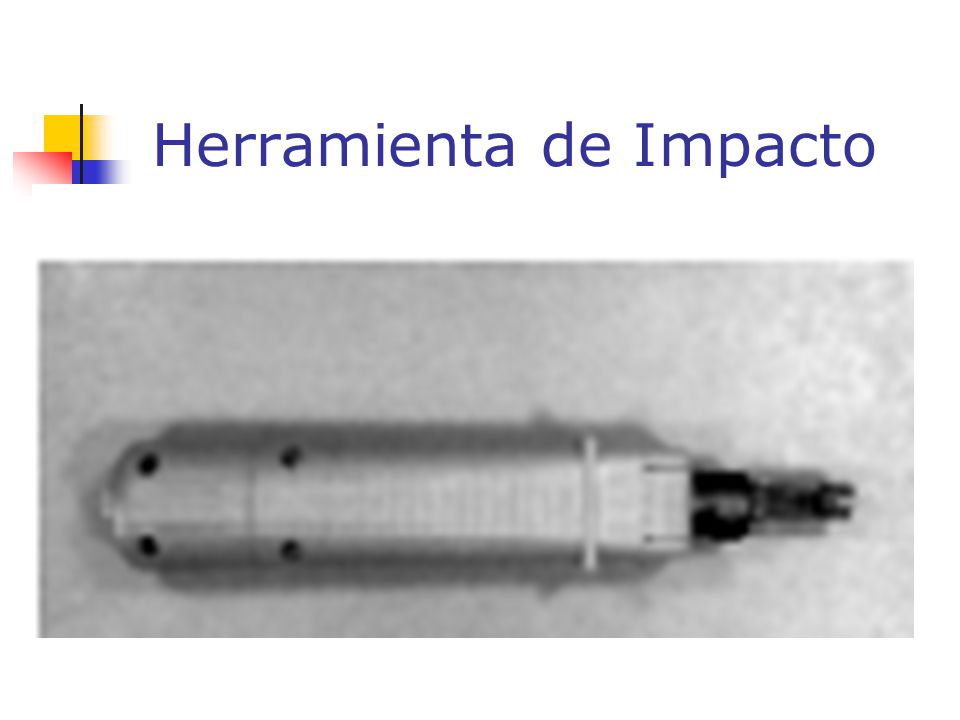

33 Herramienta de Impacto


34 Herramientas HERRAMIENTA DE CRIMPEAR

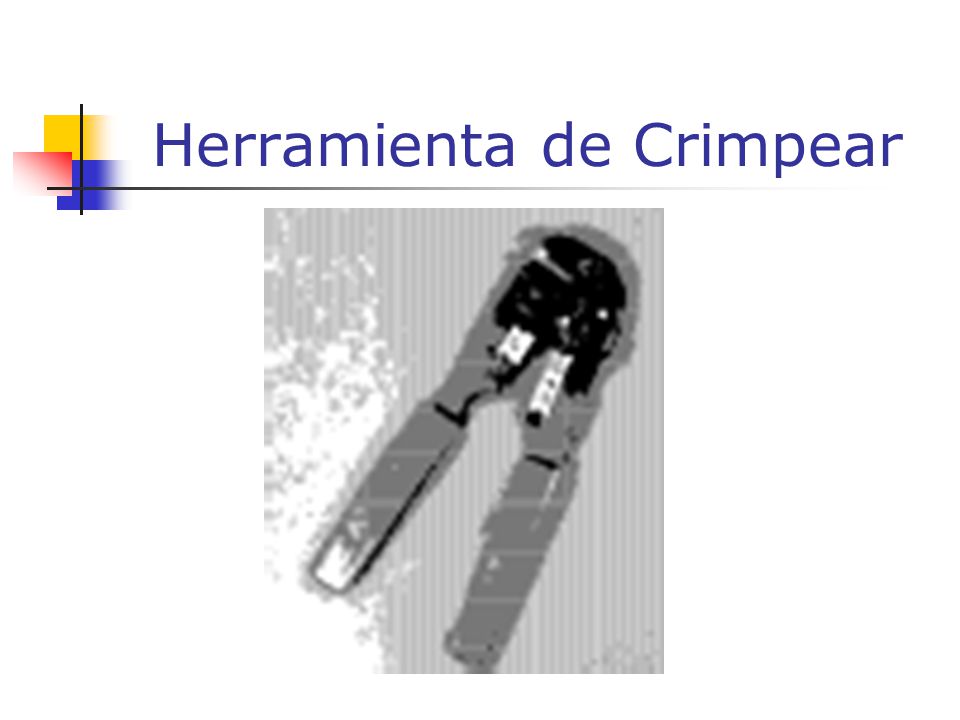

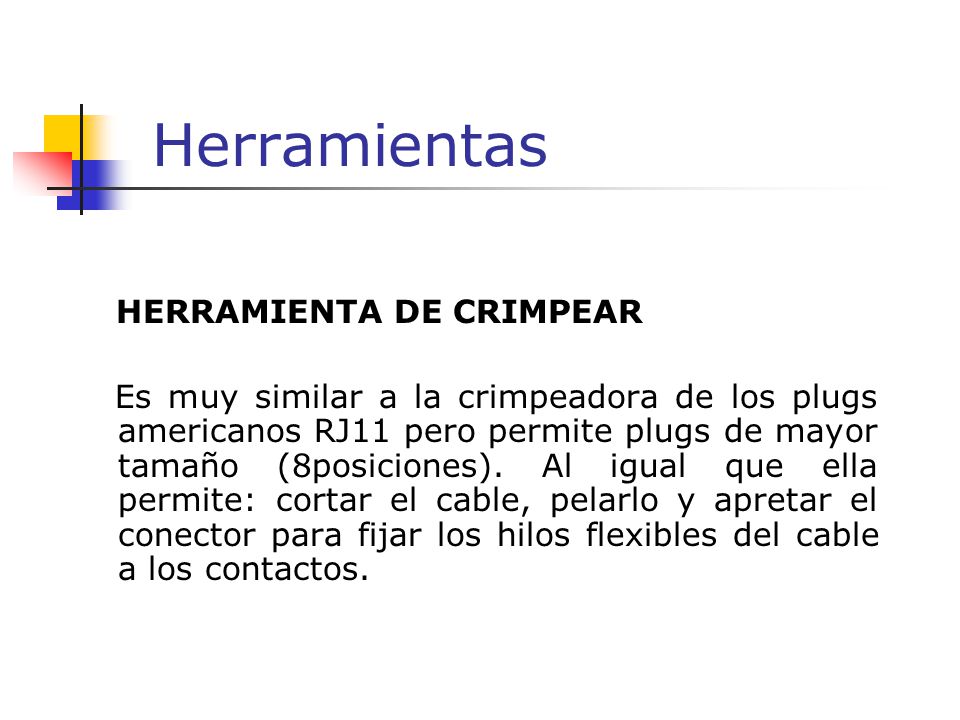

Es muy similar a la crimpeadora de los plugs americanos RJ11 pero permite plugs de mayor tamaño (8posiciones). Al igual que ella permite: cortar el cable, pelarlo y apretar el conector para fijar los hilos flexibles del cable a los contactos.

35 Herramienta de Crimpear


36 Herramientas CORTADOR Y PELADOR DE CABLES

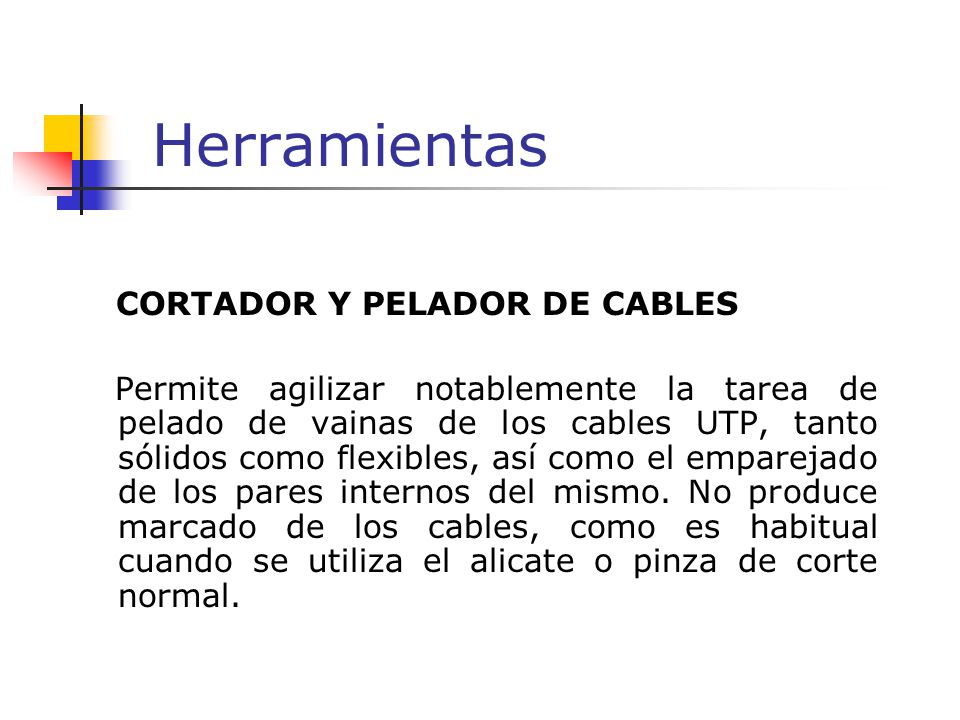

Permite agilizar notablemente la tarea de pelado de vainas de los cables UTP, tanto sólidos como flexibles, así como el emparejado de los pares internos del mismo. No produce marcado de los cables, como es habitual cuando se utiliza el alicate o pinza de corte normal.

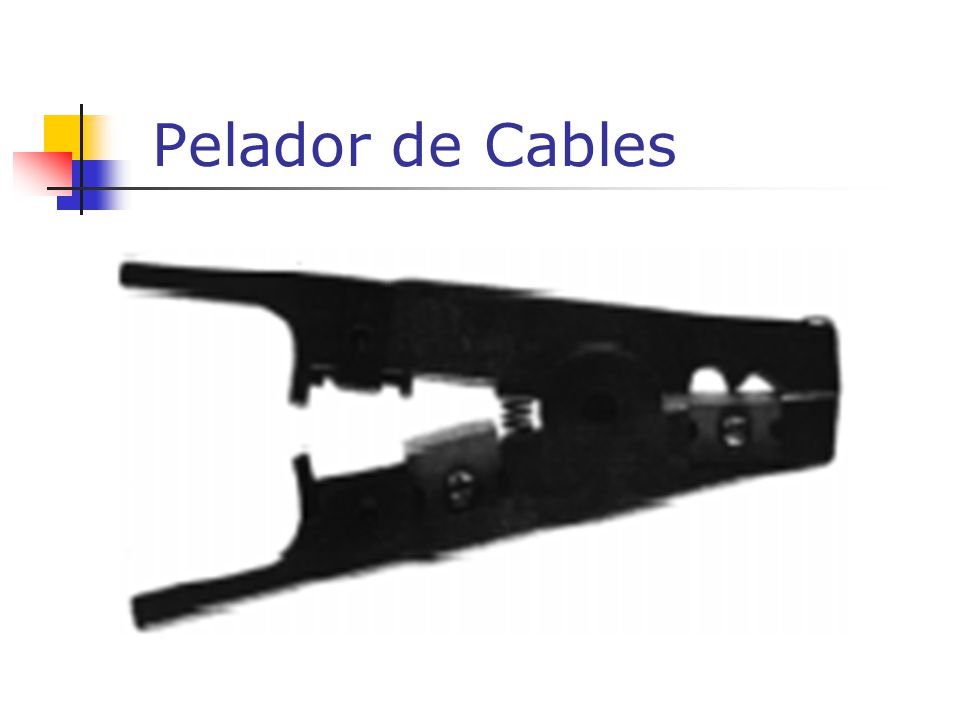

37 Pelador de Cables

38 Herramientas PROBADOR RAPIDO DE CABLEADO

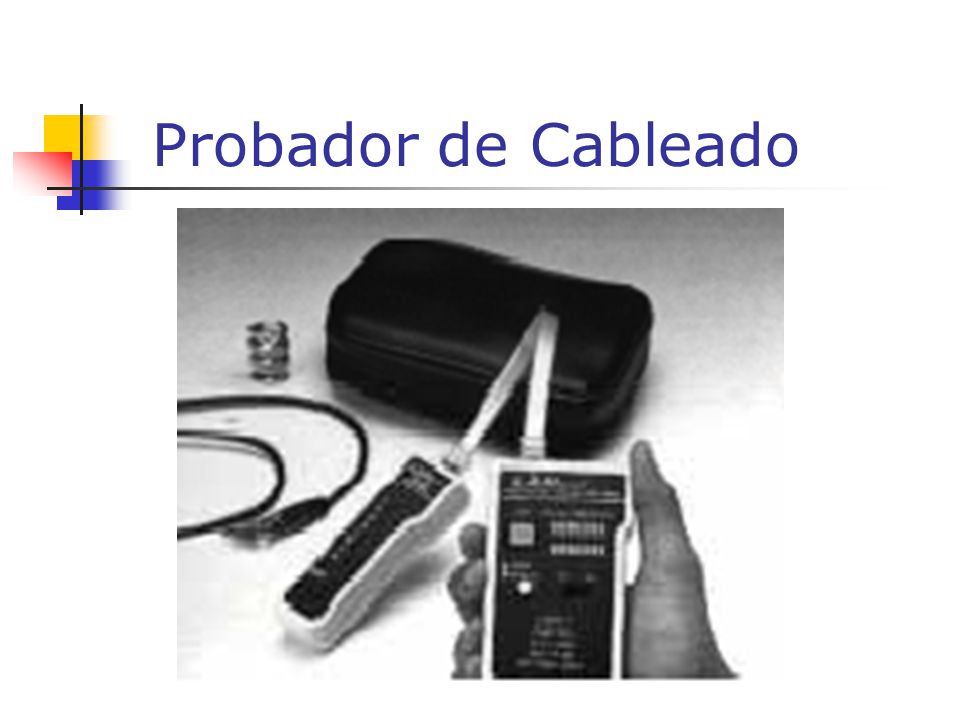

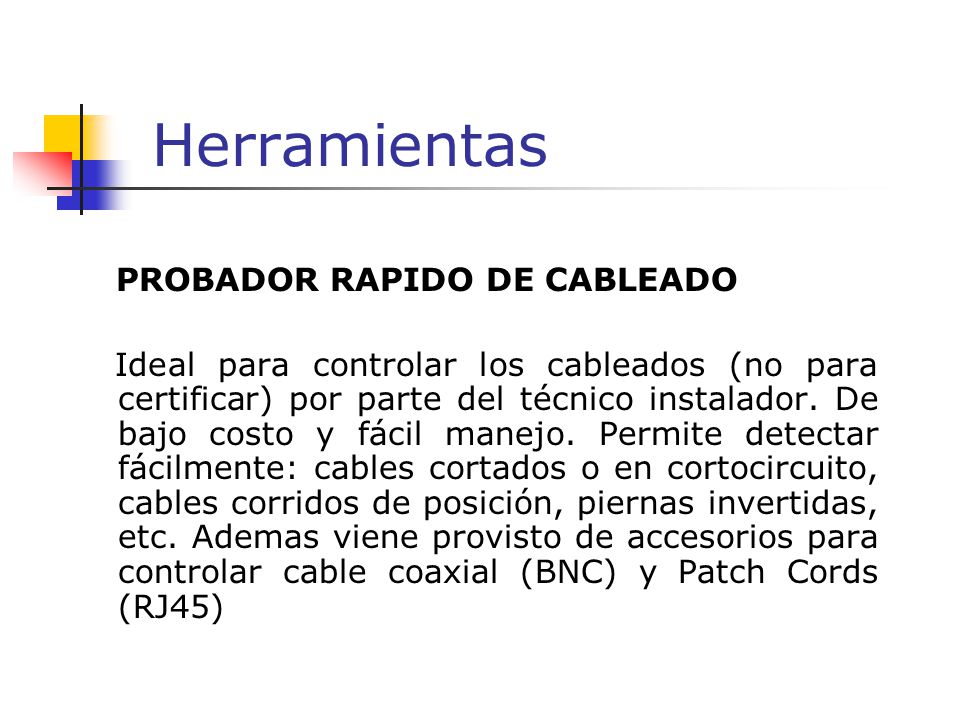

Ideal para controlar los cableados (no para certificar) por parte del técnico instalador. De bajo costo y fácil manejo. Permite detectar fácilmente: cables cortados o en cortocircuito, cables corridos de posición, piernas invertidas, etc. Ademas viene provisto de accesorios para controlar cable coaxial (BNC) y Patch Cords (RJ45)

39 Probador de Cableado

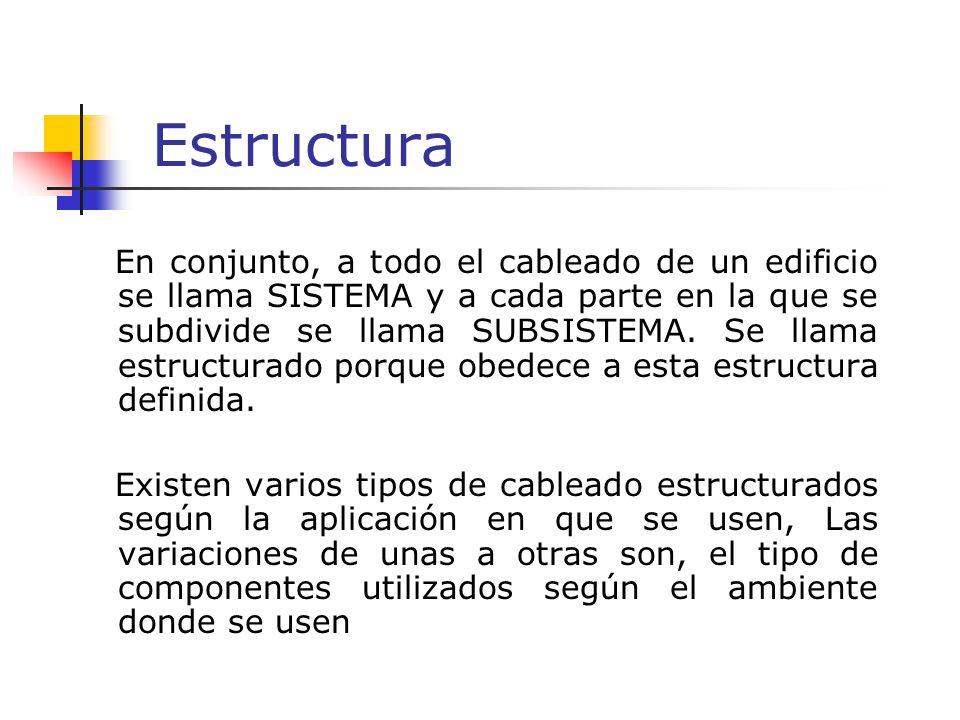

40 Estructura En conjunto, a todo el cableado de un edificio se llama SISTEMA y a cada parte en la que se subdivide se llama SUBSISTEMA. Se llama estructurado porque obedece a esta estructura definida. Existen varios tipos de cableado estructurados según la aplicación en que se usen, Las variaciones de unas a otras son, el tipo de componentes utilizados según el ambiente donde se usen

41 Subsistema de Administración Subsistema de Area de Trabajo

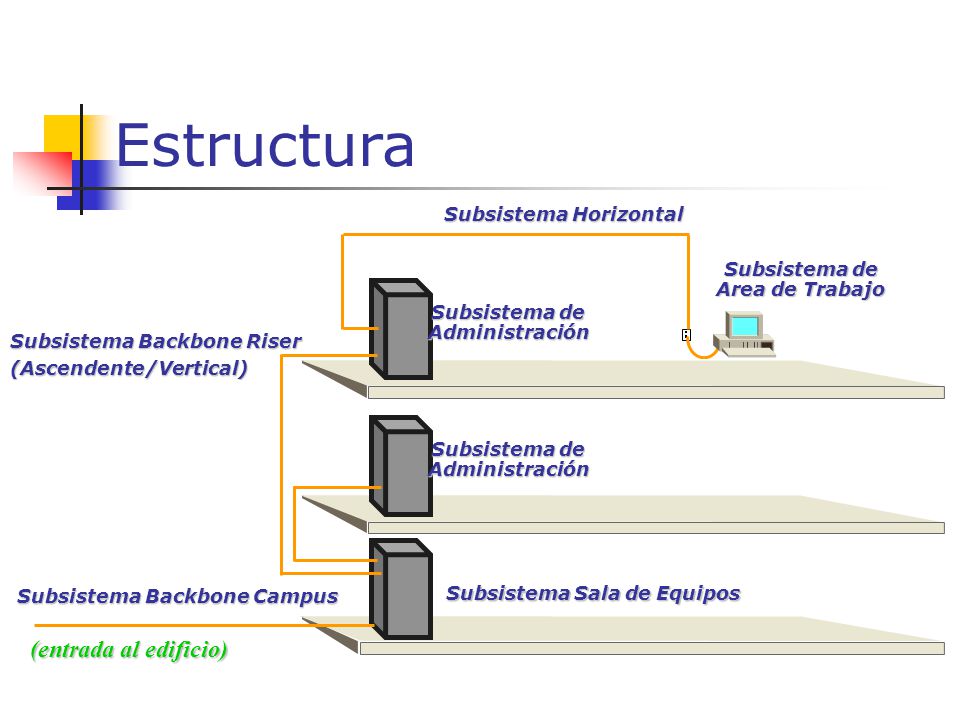

Estructura Subsistema Backbone Campus Subsistema Sala de Equipos Subsistema Backbone Riser (Ascendente/Vertical) Subsistema de Administración Subsistema Horizontal Subsistema de Area de Trabajo (entrada al edificio)

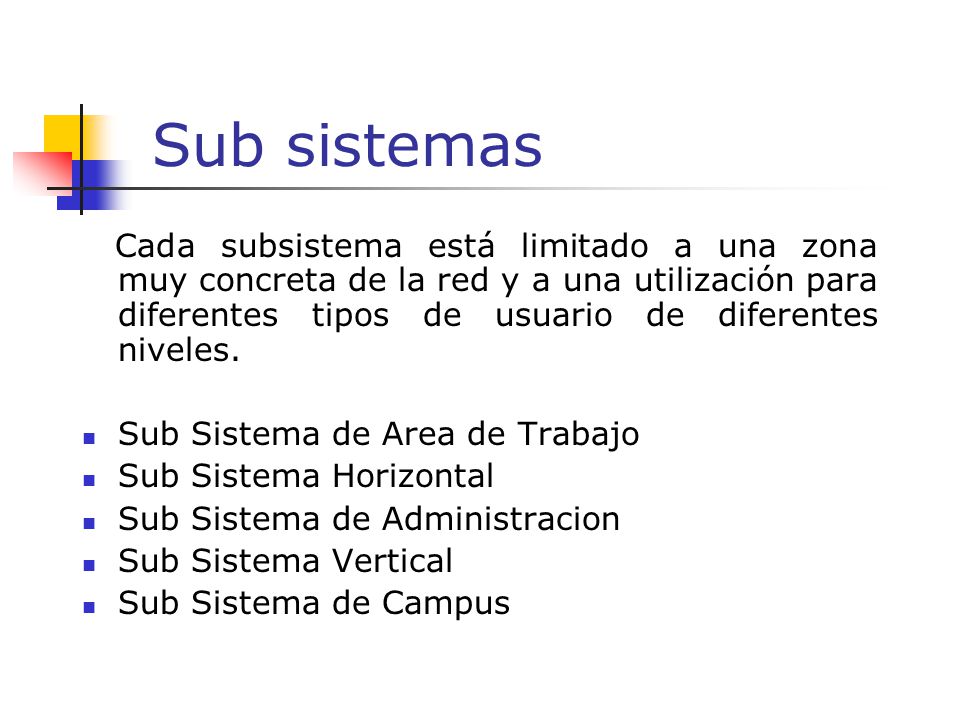

42 Sub sistemas Cada subsistema está limitado a una zona muy concreta de la red y a una utilización para diferentes tipos de usuario de diferentes niveles. Sub Sistema de Area de Trabajo Sub Sistema Horizontal Sub Sistema de Administracion Sub Sistema Vertical Sub Sistema de Campus

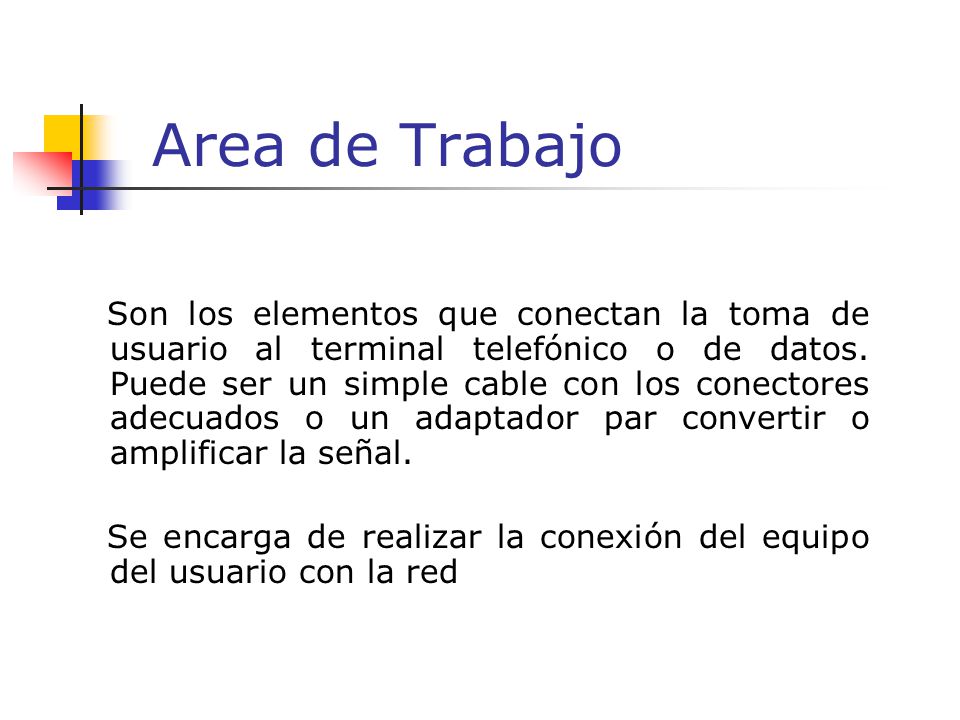

43 Area de Trabajo Son los elementos que conectan la toma de usuario al terminal telefónico o de datos. Puede ser un simple cable con los conectores adecuados o un adaptador par convertir o amplificar la señal. Se encarga de realizar la conexión del equipo del usuario con la red

44 Cableado del área de trabajo

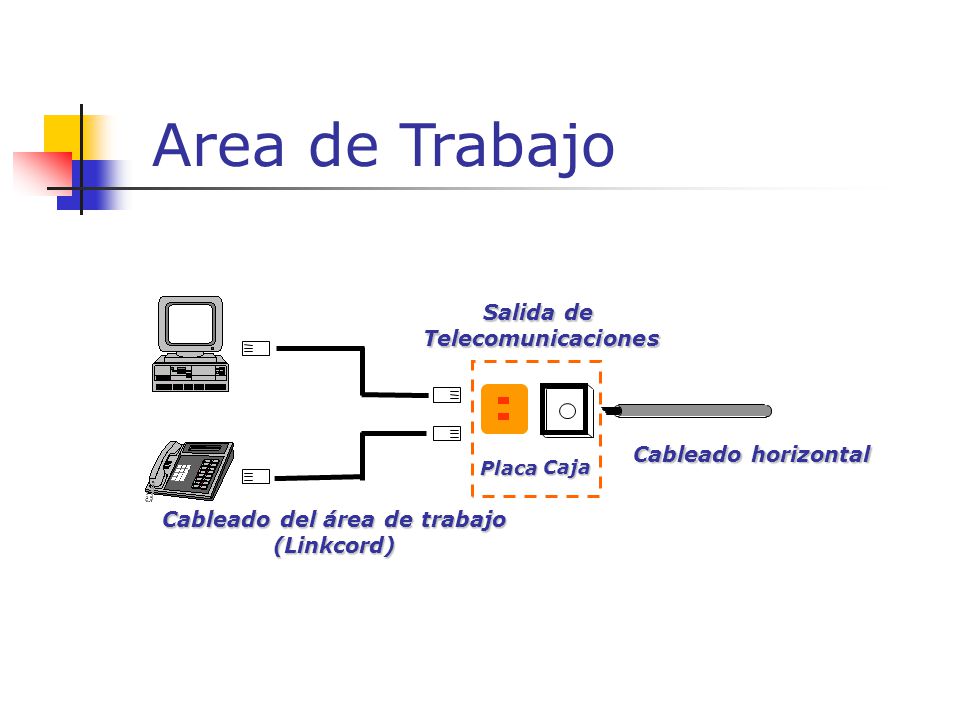

Area de Trabajo Salida de Telecomunicaciones Placa Cableado del área de trabajo (Linkcord) Cableado horizontal Caja
