1 Informe Situacional del Proyecto y descripción del proceso SEDAPAL-001: Proceso de Toma de Lecturas de Suministros. ANACAL. Integrantes del Grupo 2 : Docente: Mg. Fernando Torres. Universidad Nacional Mayor de San Marcos Facultad de Ingeniería de Sistemas e Informática. Centro de Postgrado. Maestría en Ingeniería de Sistemas con mención en Ingeniería de Software. Curso:Ingeniería de Software basado en Web. Ciclo: 2012-2.

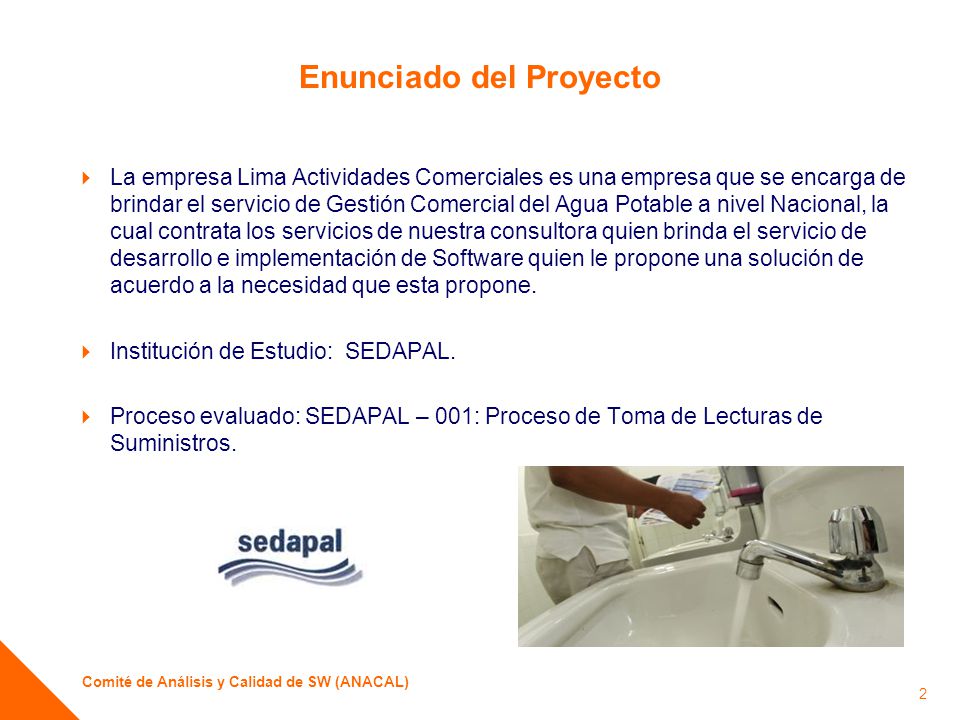

2 2  La empresa Lima Actividades Comerciales es una empresa que se encarga de brindar el servicio de Gestión Comercial del Agua Potable a nivel Nacional, la cual contrata los servicios de nuestra consultora quien brinda el servicio de desarrollo e implementación de Software quien le propone una solución de acuerdo a la necesidad que esta propone.  Institución de Estudio: SEDAPAL.  Proceso evaluado: SEDAPAL – 001: Proceso de Toma de Lecturas de Suministros. Comité de Análisis y Calidad de SW (ANACAL) Enunciado del Proyecto

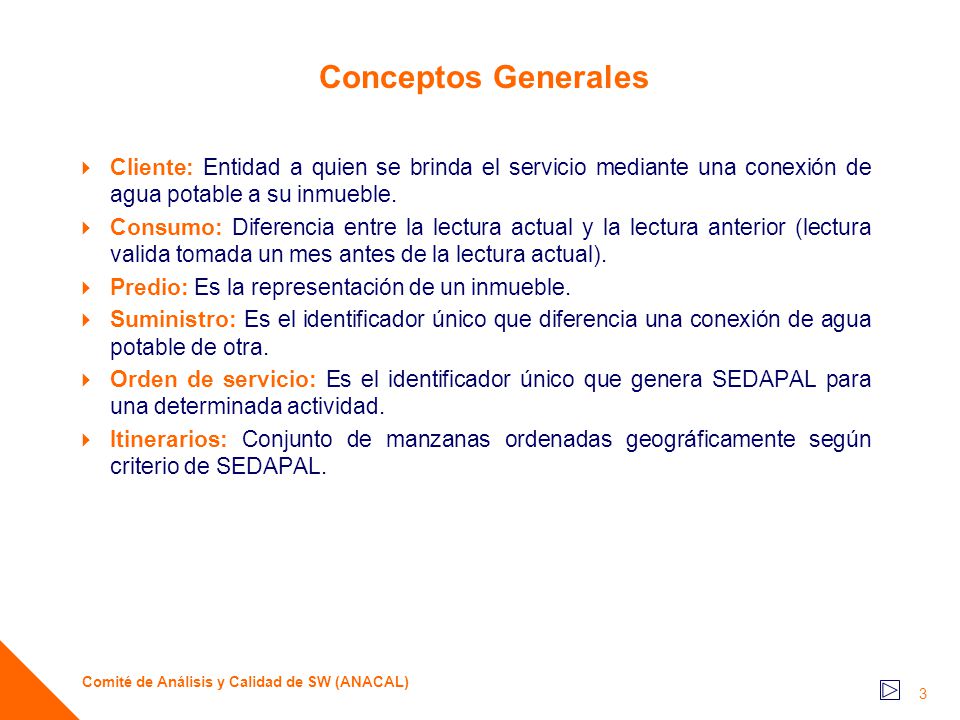

3 3  Cliente: Entidad a quien se brinda el servicio mediante una conexión de agua potable a su inmueble.  Consumo: Diferencia entre la lectura actual y la lectura anterior (lectura valida tomada un mes antes de la lectura actual).  Predio: Es la representación de un inmueble.  Suministro: Es el identificador único que diferencia una conexión de agua potable de otra.  Orden de servicio: Es el identificador único que genera SEDAPAL para una determinada actividad.  Itinerarios: Conjunto de manzanas ordenadas geográficamente según criterio de SEDAPAL. Conceptos Generales Comité de Análisis y Calidad de SW (ANACAL)

4 4  Medidor: Equipo compuesto por un contómetro o numerador, que registra los metros cúbicos (m3) que pasan por el mismo, está referido al consumo de un cliente.  Unidad de uso: Predio o sección (espacio físico) del predio de uso independiente que cuenta con un punto de agua y/o un punto de desagüe, que se abastece a través de conexiones o instalaciones sanitarias.  NIS: Número de identificación del suministro.  CUA: Código de uso del agua. Código de 3 dígitos que permite identifica el uso del predio, la actividad que se destina el servicio. Ejemplo: Farmacia dentro del uso comercial, Imprenta dentro del uso industrial.  Caja de Conexión: Elemento de albañilería de concreto u otro material, donde se instala el medidor y otros accesorios.  CUP: Código de Ubicación del predio.  CUS: Código de Ubicación de servicio. Conceptos Generales Comité de Análisis y Calidad de SW (ANACAL)

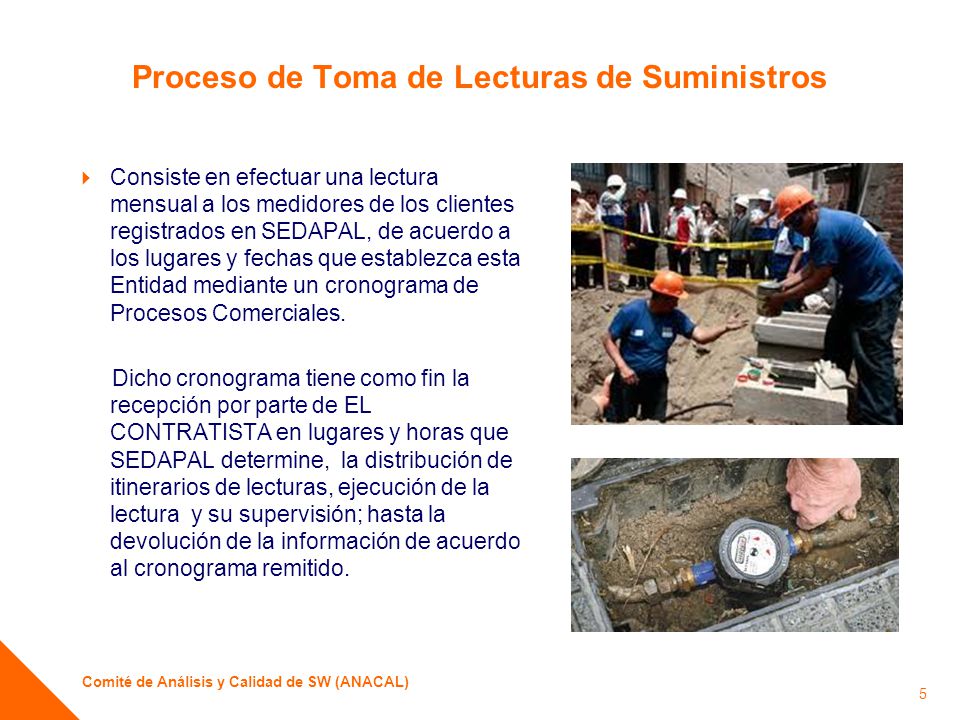

5 5  Consiste en efectuar una lectura mensual a los medidores de los clientes registrados en SEDAPAL, de acuerdo a los lugares y fechas que establezca esta Entidad mediante un cronograma de Procesos Comerciales. Dicho cronograma tiene como fin la recepción por parte de EL CONTRATISTA en lugares y horas que SEDAPAL determine, la distribución de itinerarios de lecturas, ejecución de la lectura y su supervisión; hasta la devolución de la información de acuerdo al cronograma remitido. Comité de Análisis y Calidad de SW (ANACAL) Proceso de Toma de Lecturas de Suministros

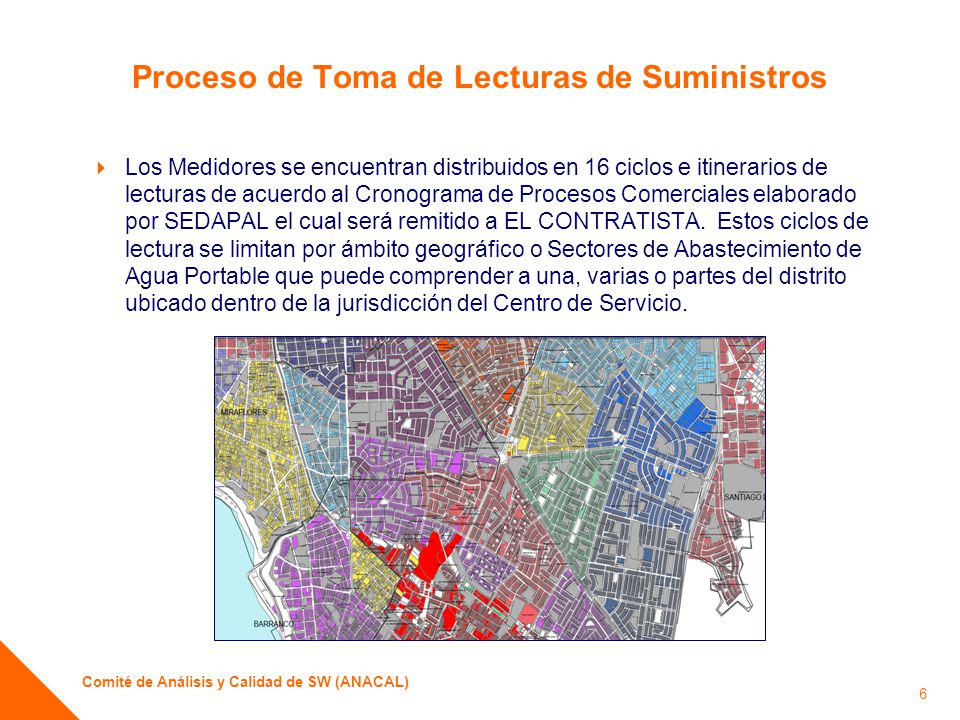

6 6 Comité de Análisis y Calidad de SW (ANACAL) Proceso de Toma de Lecturas de Suministros  Los Medidores se encuentran distribuidos en 16 ciclos e itinerarios de lecturas de acuerdo al Cronograma de Procesos Comerciales elaborado por SEDAPAL el cual será remitido a EL CONTRATISTA. Estos ciclos de lectura se limitan por ámbito geográfico o Sectores de Abastecimiento de Agua Portable que puede comprender a una, varias o partes del distrito ubicado dentro de la jurisdicción del Centro de Servicio.

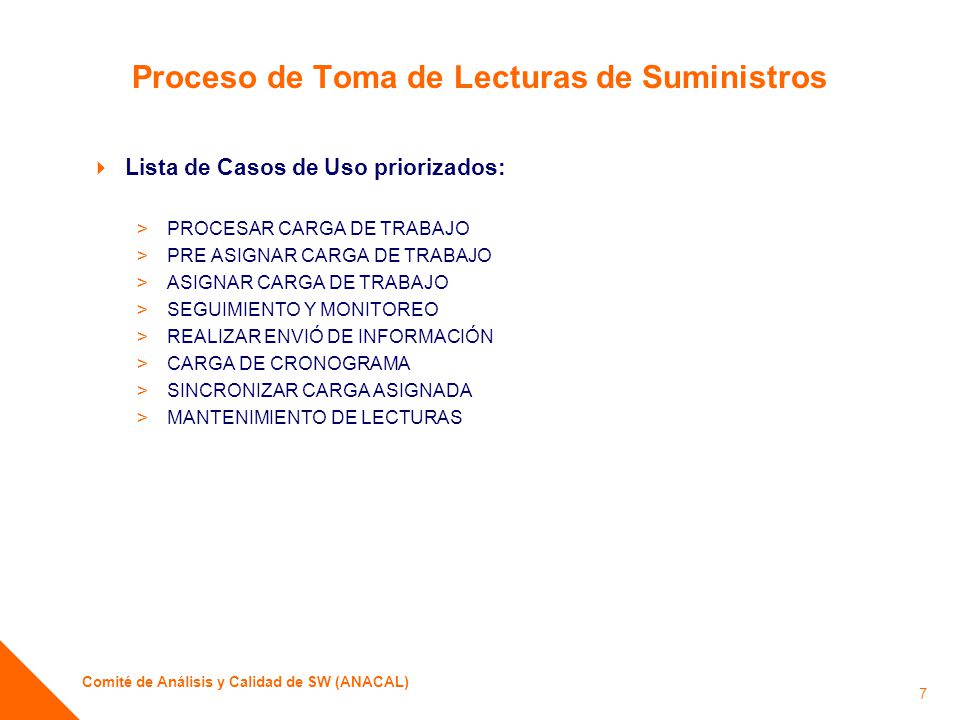

7 7 Comité de Análisis y Calidad de SW (ANACAL) Proceso de Toma de Lecturas de Suministros  Lista de Casos de Uso priorizados: >PROCESAR CARGA DE TRABAJO >PRE ASIGNAR CARGA DE TRABAJO >ASIGNAR CARGA DE TRABAJO >SEGUIMIENTO Y MONITOREO >REALIZAR ENVIÓ DE INFORMACIÓN >CARGA DE CRONOGRAMA >SINCRONIZAR CARGA ASIGNADA >MANTENIMIENTO DE LECTURAS

8 8 Comité de Análisis y Calidad de SW (ANACAL) Especificación Esencial de Casos de Uso del Núcleo Central  Para la realización de la especificación de los casos de uso, se toma los primeros 5 casos de uso de la lista de casos de uso priorizados. >PROCESAR CARGA DE TRABAJO >PRE ASIGNAR CARGA DE TRABAJO >ASIGNAR CARGA DE TRABAJO >SEGUIMIENTO Y MONITOREO >REALIZAR ENVIÓ DE INFORMACIÓN

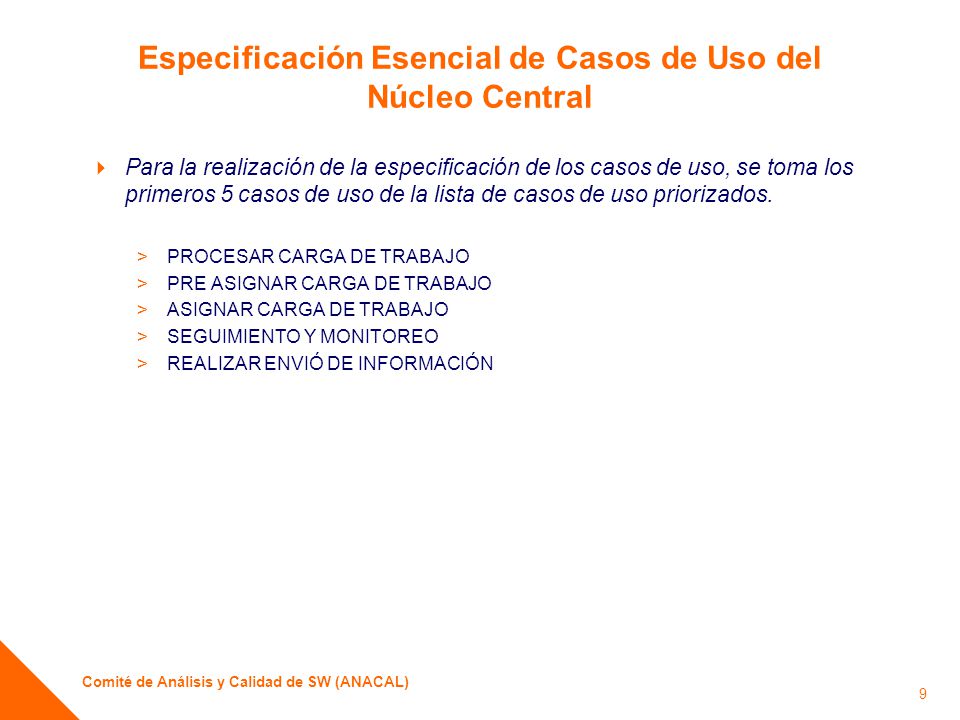

9 9 Comité de Análisis y Calidad de SW (ANACAL) Especificación Esencial de Casos de Uso del Núcleo Central  Para la realización de la especificación de los casos de uso, se toma los primeros 5 casos de uso de la lista de casos de uso priorizados. >PROCESAR CARGA DE TRABAJO >PRE ASIGNAR CARGA DE TRABAJO >ASIGNAR CARGA DE TRABAJO >SEGUIMIENTO Y MONITOREO >REALIZAR ENVIÓ DE INFORMACIÓN

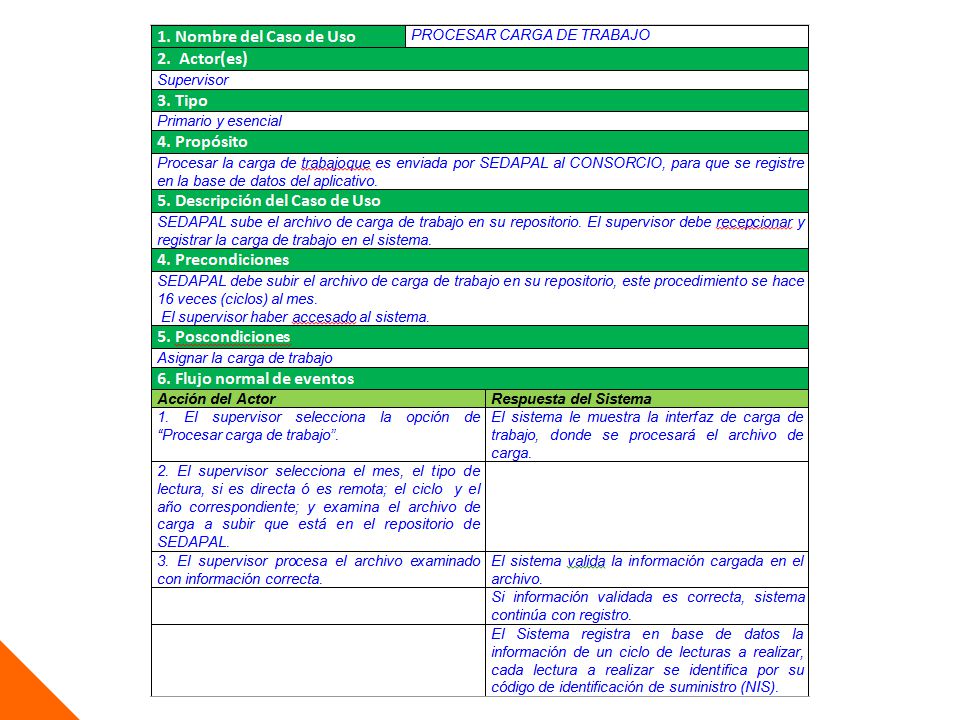

10

11

12 12

13

14

15 15

16

17

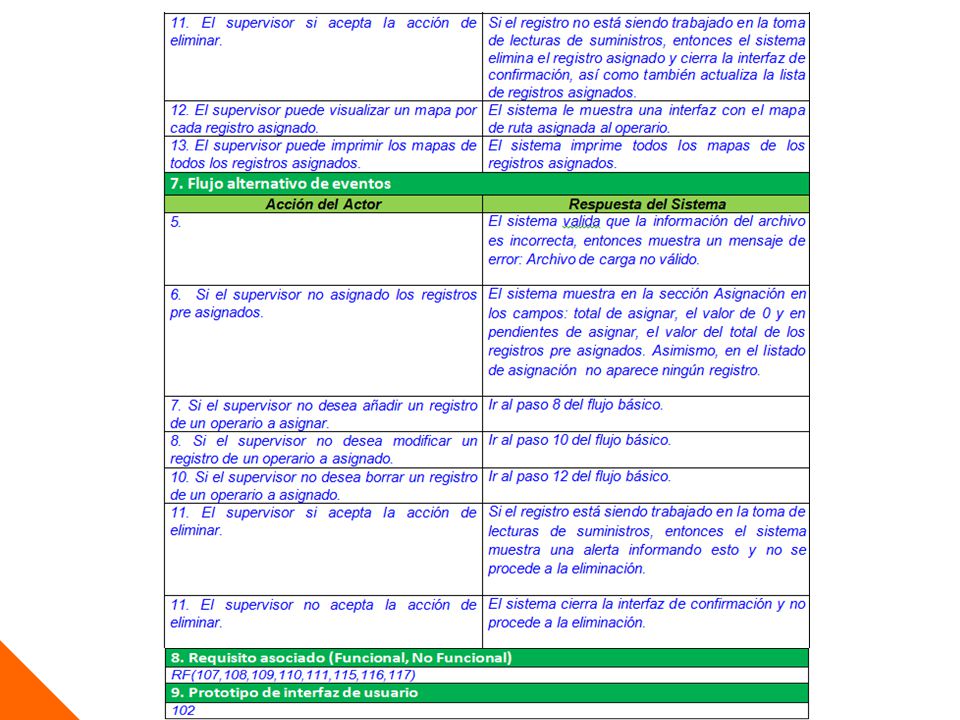

18

19 19

20

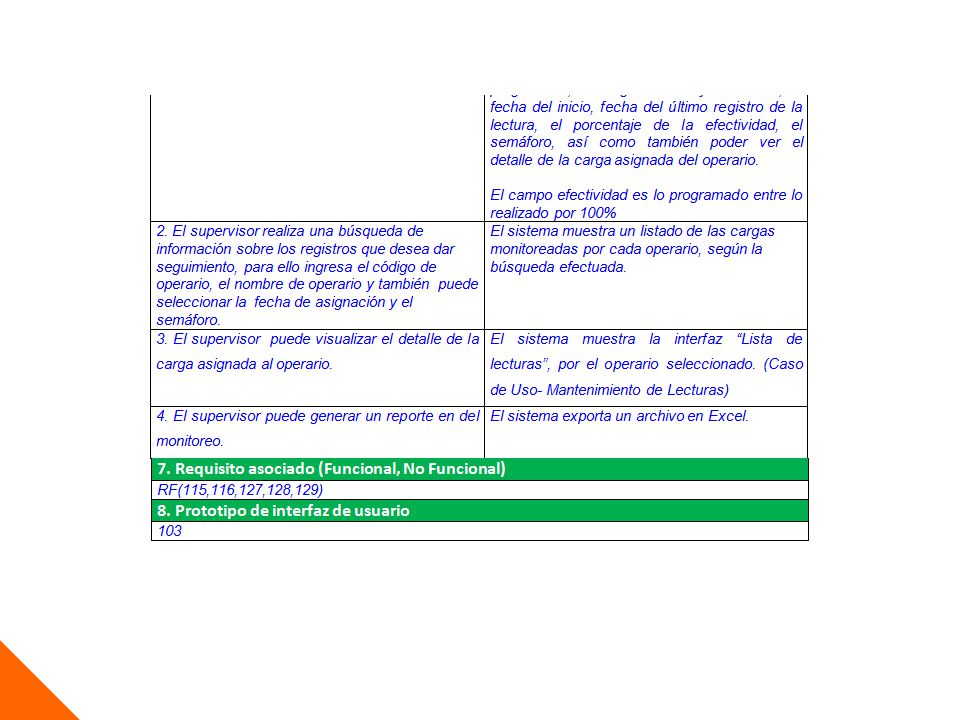

21

22 22

23

24

25
