1 Balance Energético de Distribución
Ventas de Energía, Energía en Medidores y Pérdidas Totales

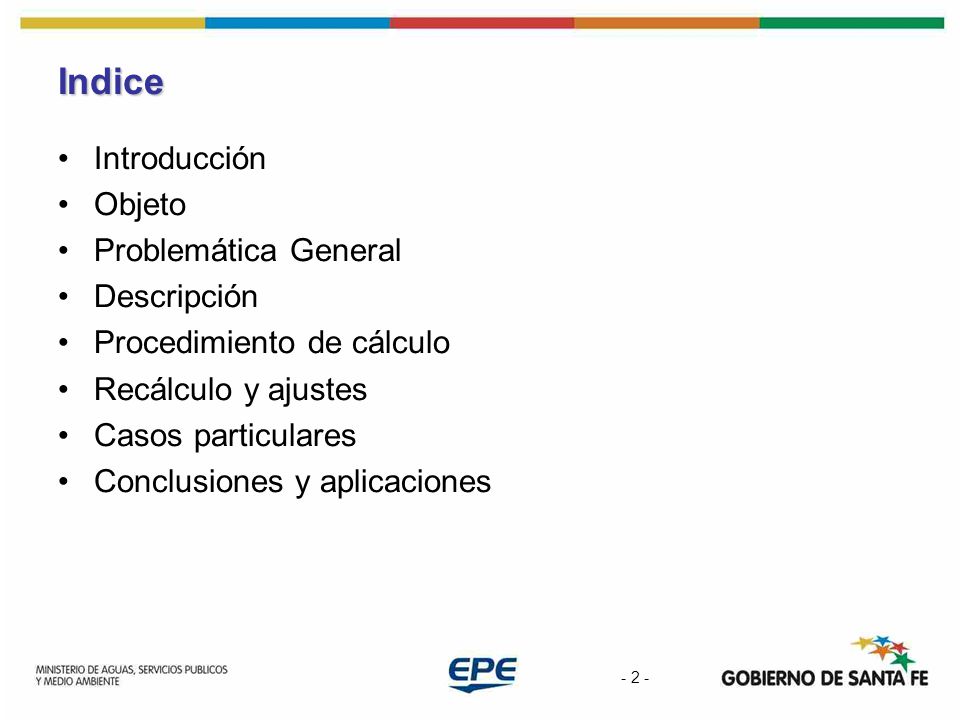

2 Indice Introducción Objeto Problemática General Descripción
Procedimiento de cálculo Recálculo y ajustes Casos particulares Conclusiones y aplicaciones

3 Introducción Distribución de Energía Eléctrica: Actividad donde las empresas ponen a disposición de los clientes sus redes para llegar a ellos con la energía que se genera en el Mercado Eléctrico Mayorista. Se destacan dentro de las tareas necesarias para brindar un servicio satisfactorio a los clientes: Operación y mantenimiento de redes Planes de obras Gestión Comercial Atención comercial Lectura de medidores Facturación Ventas, Compras y Pérdidas Cobranzas Etc

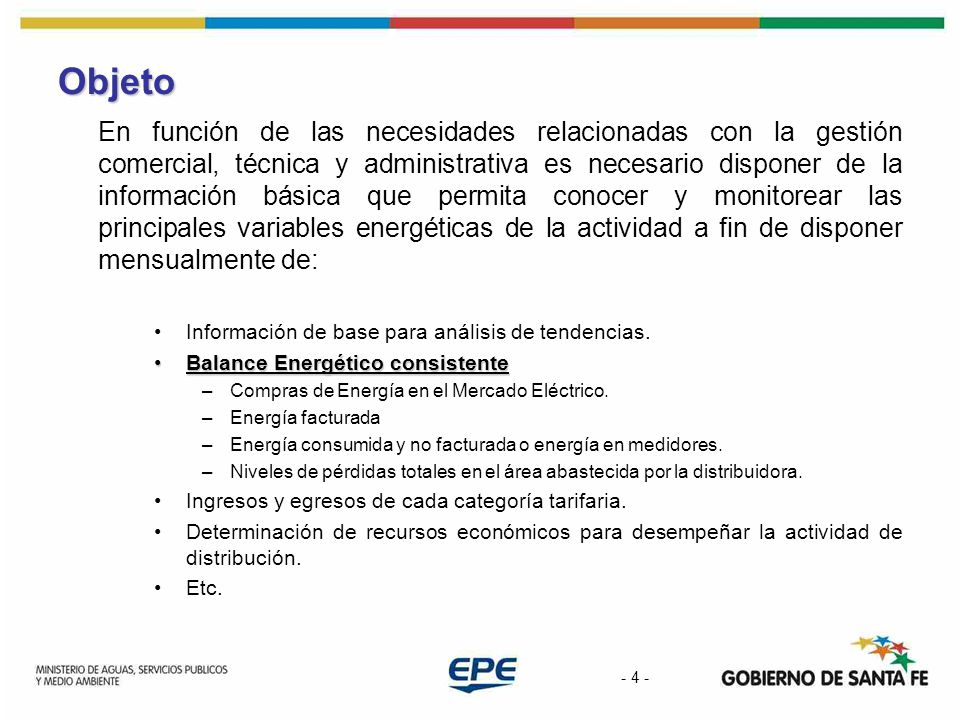

4 Objeto En función de las necesidades relacionadas con la gestión comercial, técnica y administrativa es necesario disponer de la información básica que permita conocer y monitorear las principales variables energéticas de la actividad a fin de disponer mensualmente de: Información de base para análisis de tendencias. Balance Energético consistente Compras de Energía en el Mercado Eléctrico. Energía facturada Energía consumida y no facturada o energía en medidores. Niveles de pérdidas totales en el área abastecida por la distribuidora. Ingresos y egresos de cada categoría tarifaria. Determinación de recursos económicos para desempeñar la actividad de distribución. Etc.

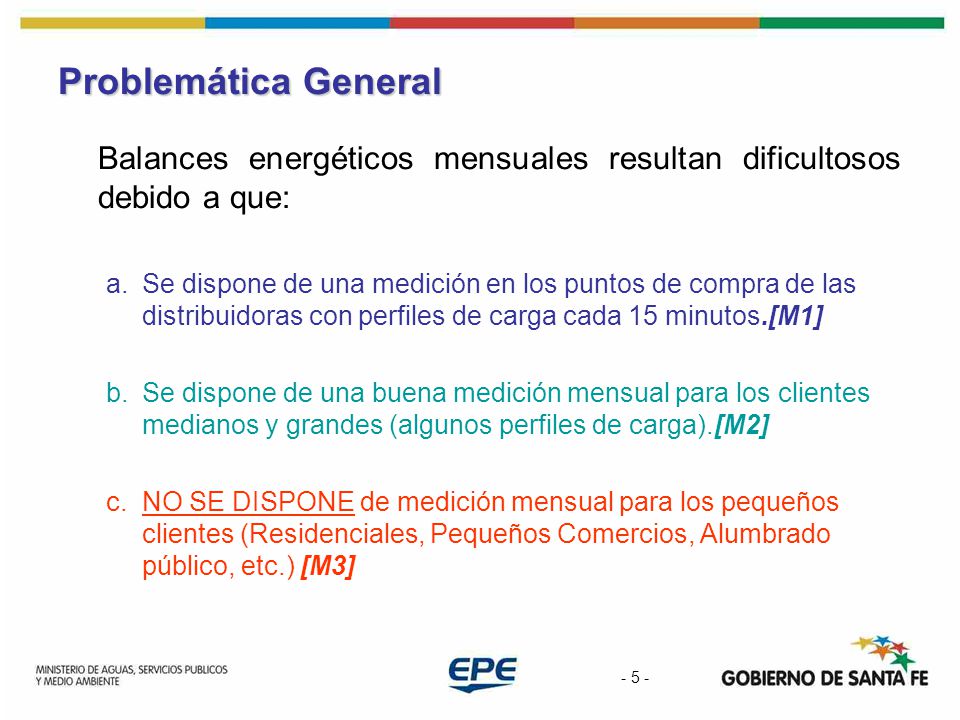

5 Problemática General Balances energéticos mensuales resultan dificultosos debido a que: Se dispone de una medición en los puntos de compra de las distribuidoras con perfiles de carga cada 15 minutos.[M1] Se dispone de una buena medición mensual para los clientes medianos y grandes (algunos perfiles de carga).[M2] NO SE DISPONE de medición mensual para los pequeños clientes (Residenciales, Pequeños Comercios, Alumbrado público, etc.) [M3]

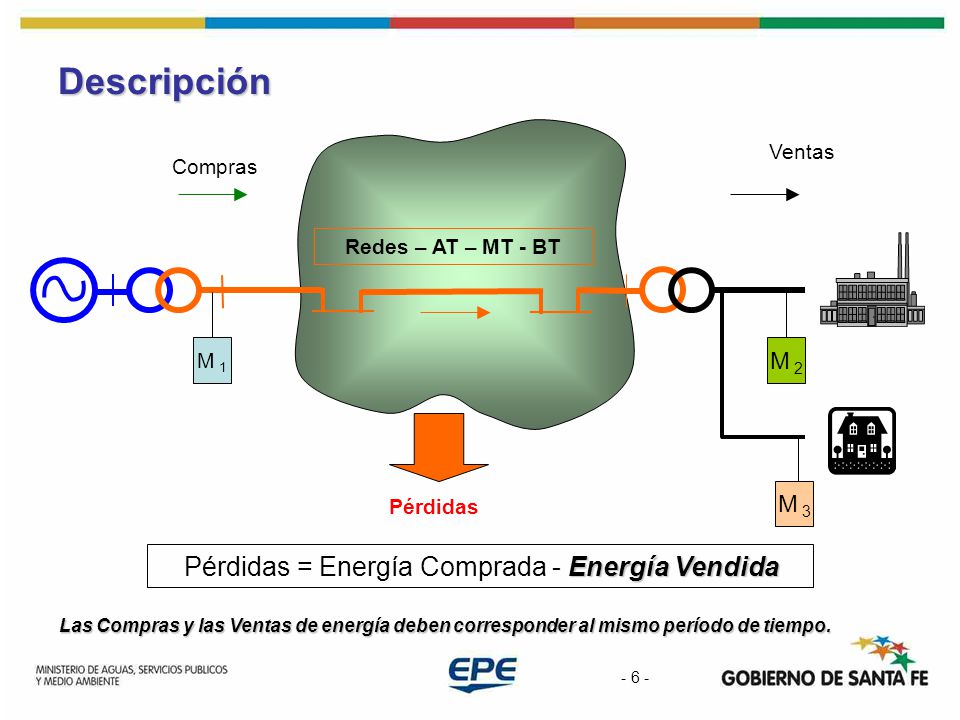

6 Descripción Pérdidas = Energía Comprada - Energía Vendida M 2 M 3
Redes – AT – MT - BT Pérdidas Compras Ventas M 1 M 3 M 2 Pérdidas = Energía Comprada - Energía Vendida Las Compras y las Ventas de energía deben corresponder al mismo período de tiempo.

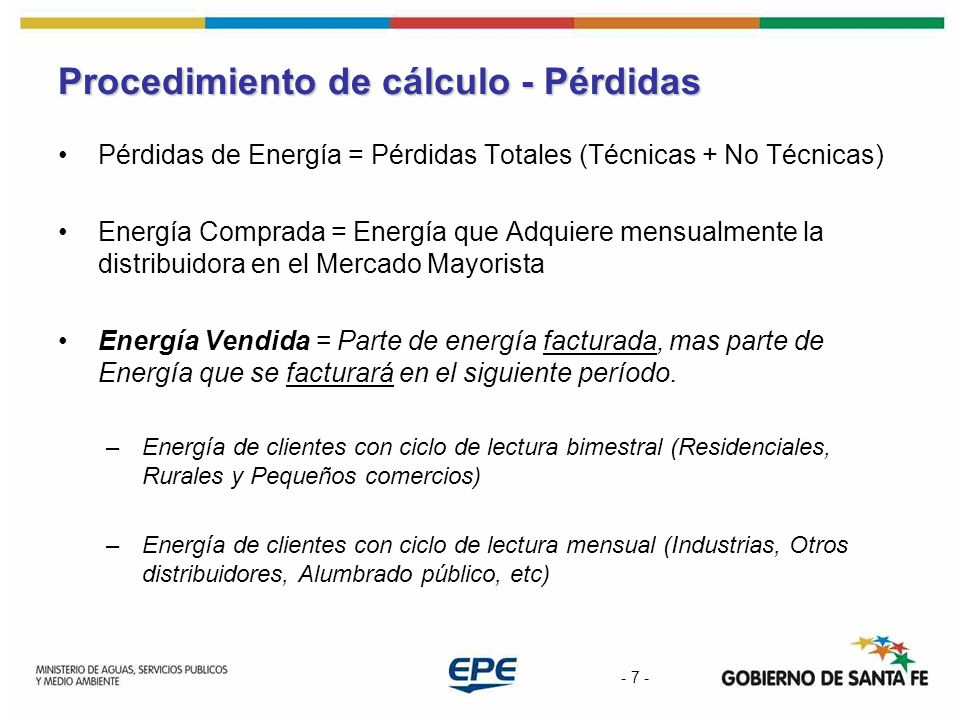

7 Procedimiento de cálculo - Pérdidas
Pérdidas de Energía = Pérdidas Totales (Técnicas + No Técnicas) Energía Comprada = Energía que Adquiere mensualmente la distribuidora en el Mercado Mayorista Energía Vendida = Parte de energía facturada, mas parte de Energía que se facturará en el siguiente período. Energía de clientes con ciclo de lectura bimestral (Residenciales, Rurales y Pequeños comercios) Energía de clientes con ciclo de lectura mensual (Industrias, Otros distribuidores, Alumbrado público, etc)

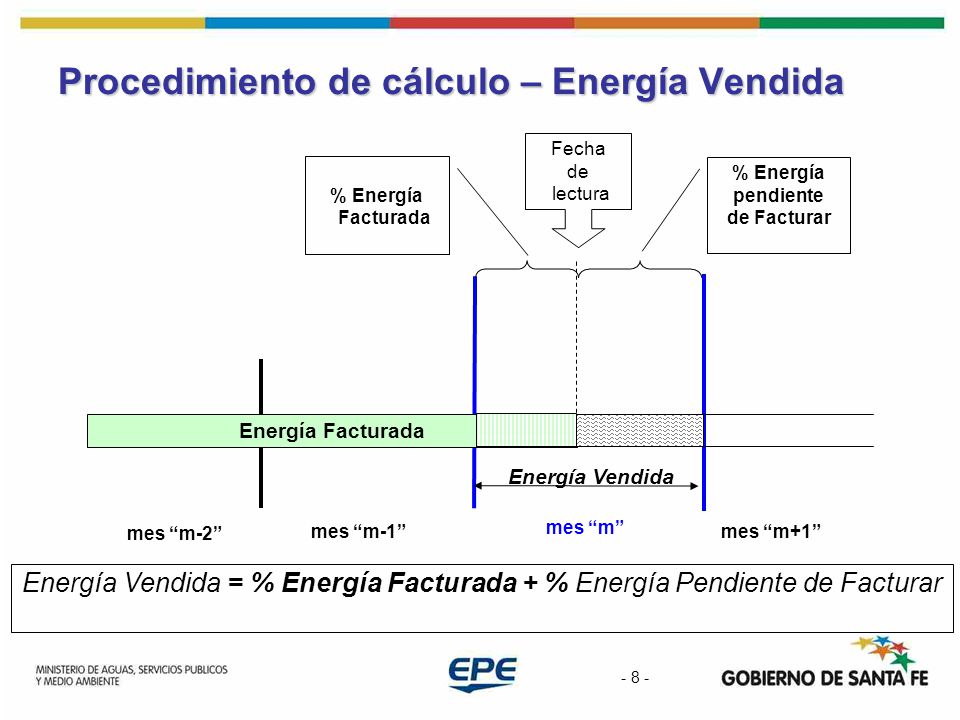

8 Procedimiento de cálculo – Energía Vendida
Fecha de lectura % Energía Facturada % Energía pendiente de Facturar Energía Facturada Energía Vendida mes “m” mes “m-2” mes “m-1” mes “m+1” Energía Vendida = % Energía Facturada + % Energía Pendiente de Facturar

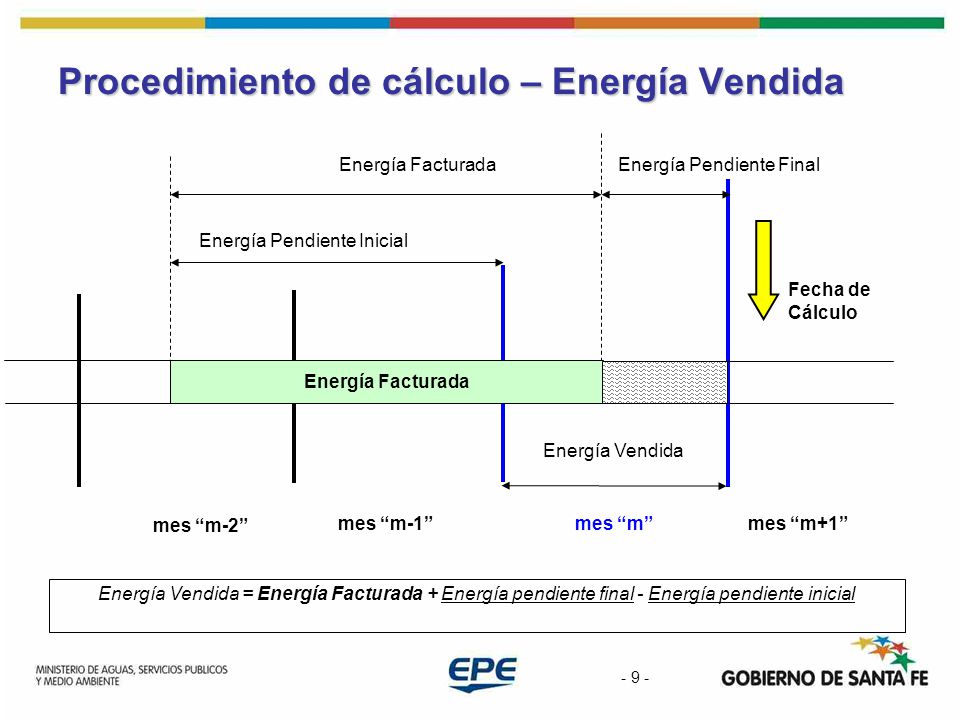

9 Procedimiento de cálculo – Energía Vendida
Energía Facturada Energía Pendiente Final Energía Pendiente Inicial Fecha de Cálculo Energía Facturada Energía Vendida mes “m-2” mes “m-1” mes “m” mes “m+1” Energía Vendida = Energía Facturada + Energía pendiente final - Energía pendiente inicial

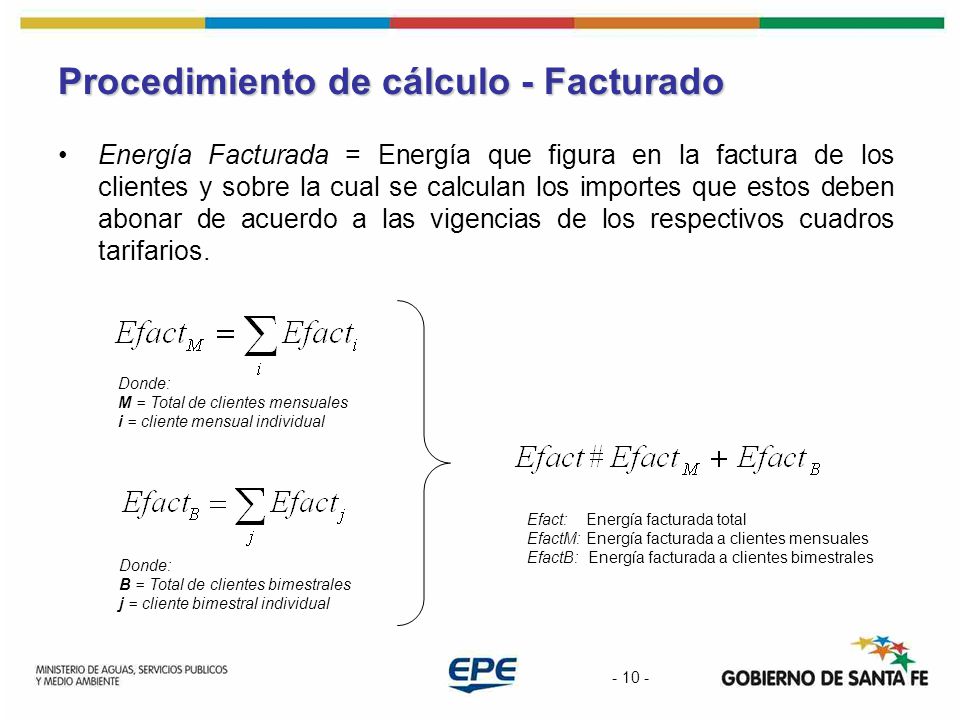

10 Procedimiento de cálculo - Facturado
Energía Facturada = Energía que figura en la factura de los clientes y sobre la cual se calculan los importes que estos deben abonar de acuerdo a las vigencias de los respectivos cuadros tarifarios. Donde: M = Total de clientes mensuales i = cliente mensual individual Efact: Energía facturada total EfactM: Energía facturada a clientes mensuales EfactB: Energía facturada a clientes bimestrales Donde: B = Total de clientes bimestrales j = cliente bimestral individual

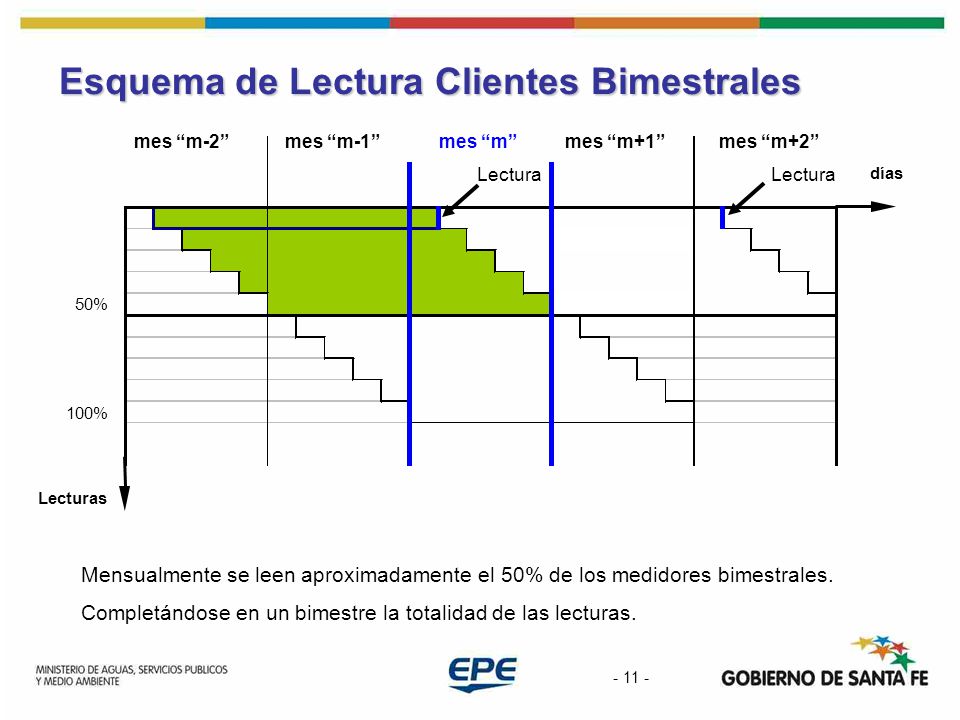

11 Esquema de Lectura Clientes Bimestrales
mes “m-2” mes “m-1” mes “m” mes “m+1” mes “m+2” Lectura Lectura días 50% 100% Lecturas Mensualmente se leen aproximadamente el 50% de los medidores bimestrales. Completándose en un bimestre la totalidad de las lecturas.

12 Esquema de Lectura Clientes Bimestrales
días 50% 100% Lecturas mes “m-2” mes “m-1” mes “m” mes “m+1” mes “m+2” 1 3 2 Fecha de Cálculo [1] - 25% de la energía es facturada en el mes [2] - 50% de la energía será facturada el mes siguiente [3] - 25% de la energía será facturada el próximo bimestre 2 y 3 representan energías pendientes de facturar

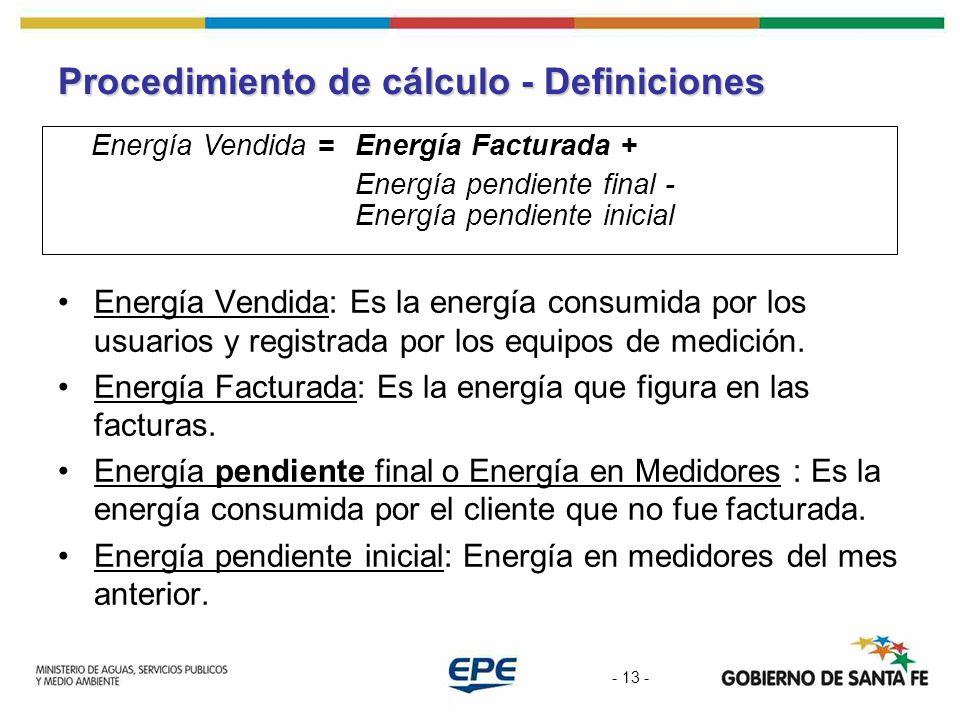

13 Procedimiento de cálculo - Definiciones
Energía Vendida = Energía Facturada + Energía pendiente final Energía pendiente inicial Energía Vendida: Es la energía consumida por los usuarios y registrada por los equipos de medición. Energía Facturada: Es la energía que figura en las facturas. Energía pendiente final o Energía en Medidores : Es la energía consumida por el cliente que no fue facturada. Energía pendiente inicial: Energía en medidores del mes anterior.

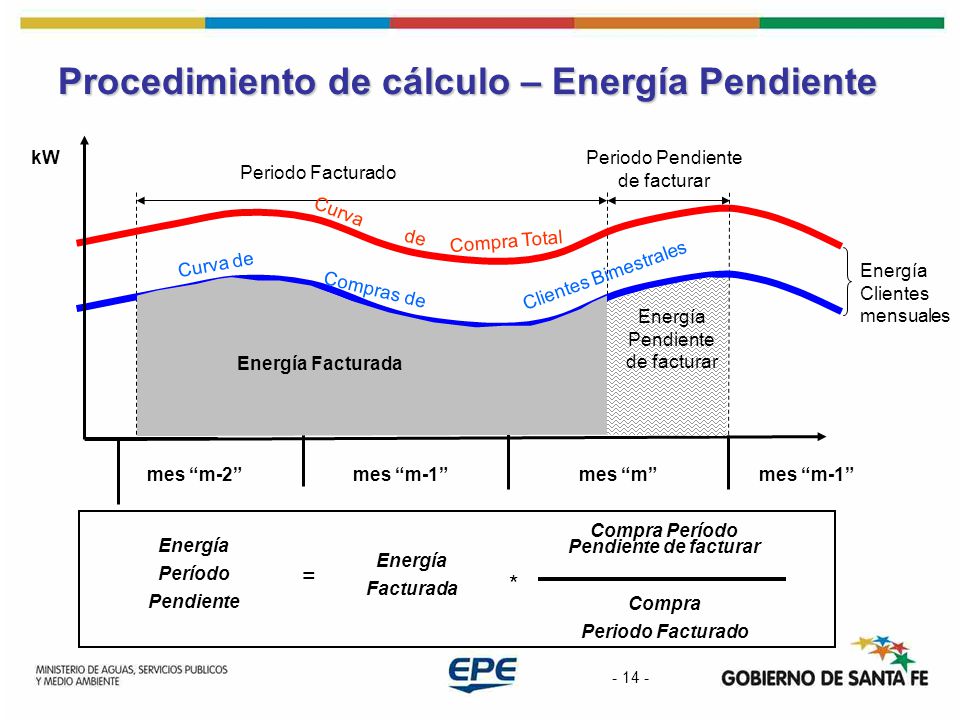

14 Compra Período Pendiente de facturar
Procedimiento de cálculo – Energía Pendiente mes “m-2” Periodo Facturado Periodo Pendiente de facturar Curva de Compra Total Curva de Compras de Clientes Bimestrales kW Energía Facturada Energía Pendiente de facturar mes “m-1” mes “m” Energía Clientes mensuales Compra Período Pendiente de facturar Energía Período Pendiente Energía Facturada = * Compra Periodo Facturado

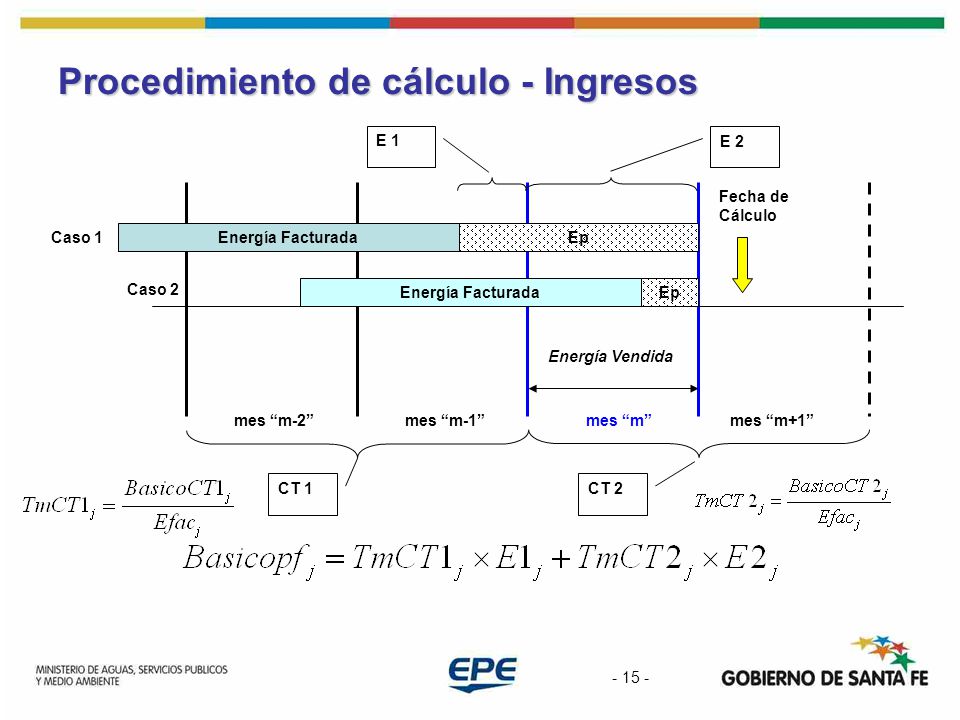

15 Procedimiento de cálculo - Ingresos
Fecha de Cálculo Caso 1 Energía Facturada Ep Caso 2 Energía Facturada Ep Energía Vendida mes “m-2” mes “m-1” mes “m” mes “m+1” CT 1 CT 2

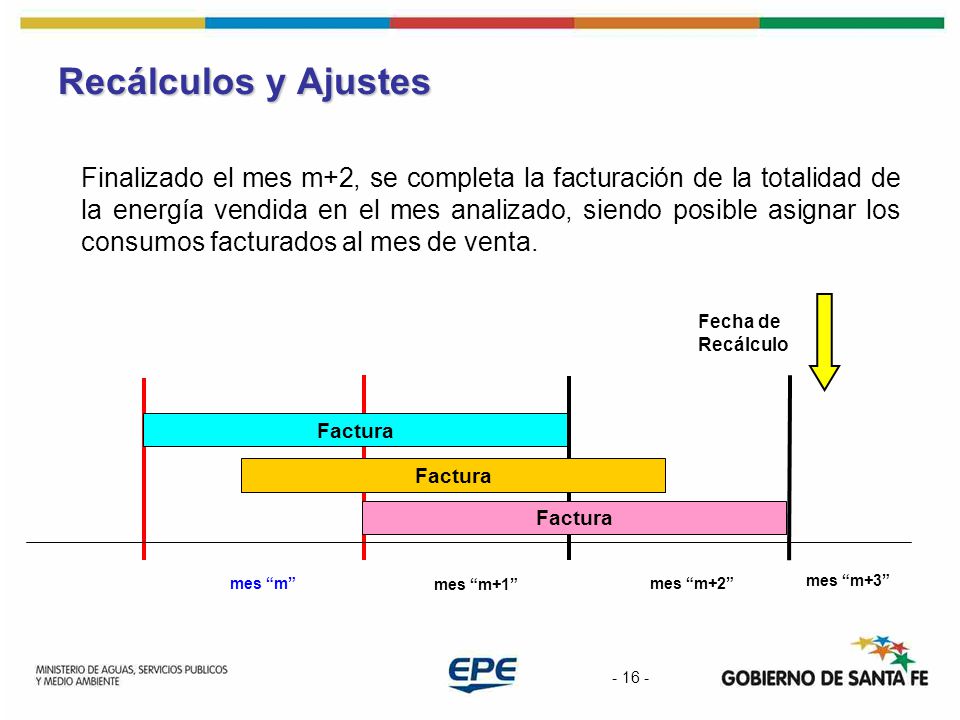

16 Recálculos y Ajustes Finalizado el mes m+2, se completa la facturación de la totalidad de la energía vendida en el mes analizado, siendo posible asignar los consumos facturados al mes de venta. Fecha de Recálculo Factura Factura Factura mes “m” mes “m+1” mes “m+2” mes “m+3”

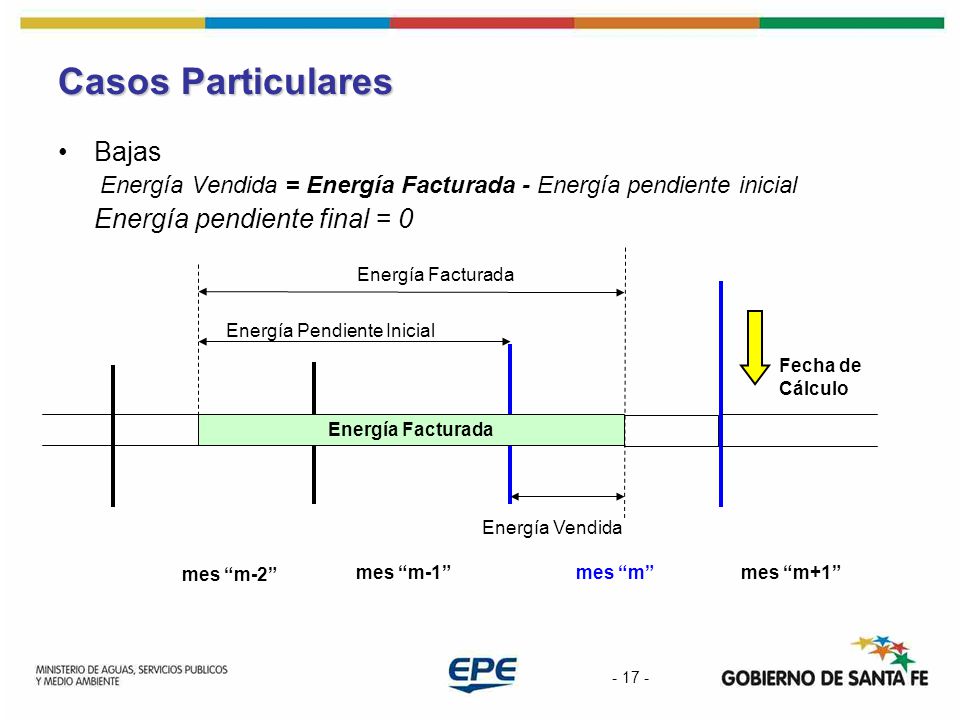

17 Casos Particulares Bajas Energía pendiente final = 0
Energía Vendida = Energía Facturada - Energía pendiente inicial Energía pendiente final = 0 Energía Facturada mes “m-2” mes “m-1” mes “m” Energía Vendida Energía Pendiente Inicial Fecha de Cálculo mes “m+1”

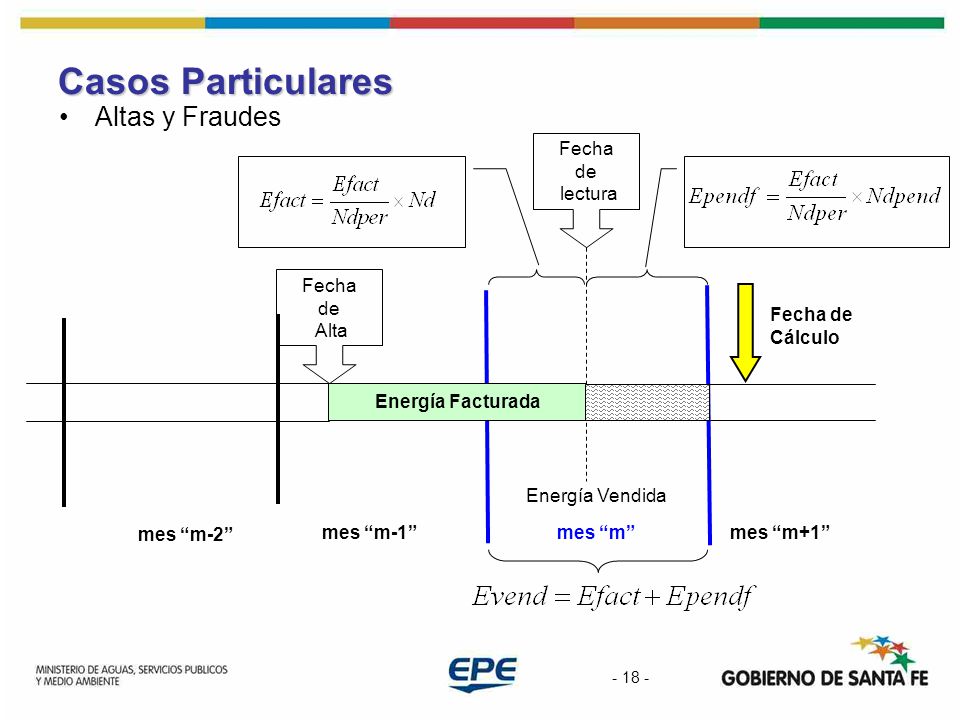

18 Casos Particulares Altas y Fraudes Fecha de lectura Fecha de Alta
Fecha de Cálculo Energía Facturada Energía Vendida mes “m-2” mes “m-1” mes “m” mes “m+1”

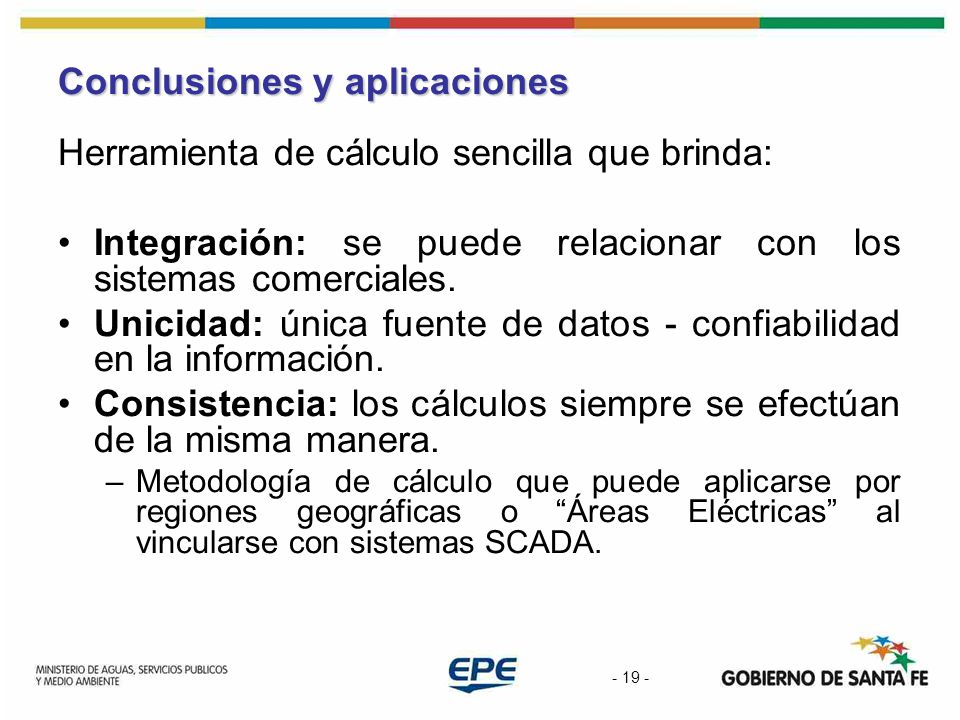

19 Conclusiones y aplicaciones
Herramienta de cálculo sencilla que brinda: Integración: se puede relacionar con los sistemas comerciales. Unicidad: única fuente de datos - confiabilidad en la información. Consistencia: los cálculos siempre se efectúan de la misma manera. Metodología de cálculo que puede aplicarse por regiones geográficas o “Áreas Eléctricas” al vincularse con sistemas SCADA.

20 Muchas Gracias
