1

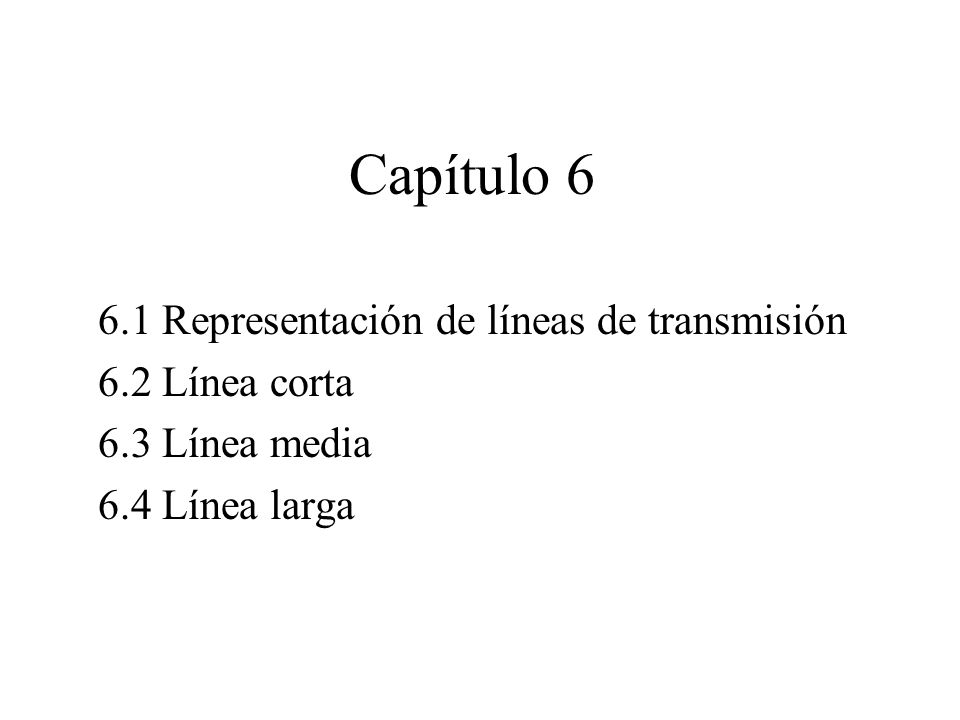

Capítulo 6 6.1 Representación de líneas de transmisión 6.2 Línea corta
6.3 Línea media 6.4 Línea larga
2

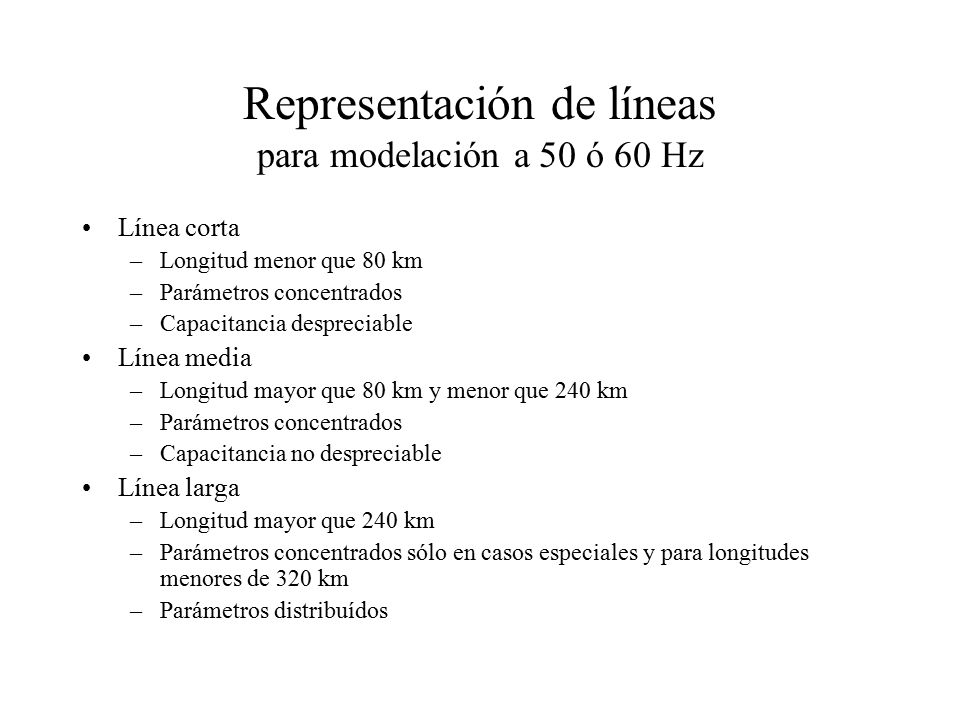

Representación de líneas para modelación a 50 ó 60 Hz
Línea corta Longitud menor que 80 km Parámetros concentrados Capacitancia despreciable Línea media Longitud mayor que 80 km y menor que 240 km Capacitancia no despreciable Línea larga Longitud mayor que 240 km Parámetros concentrados sólo en casos especiales y para longitudes menores de 320 km Parámetros distribuídos
3

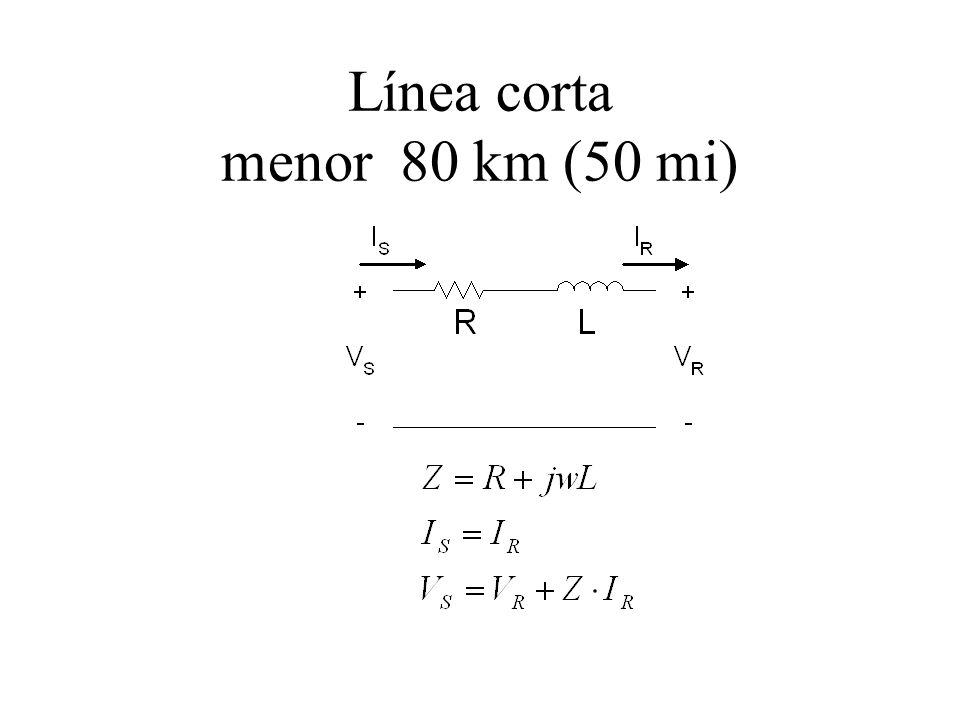

Línea corta menor 80 km (50 mi)
4

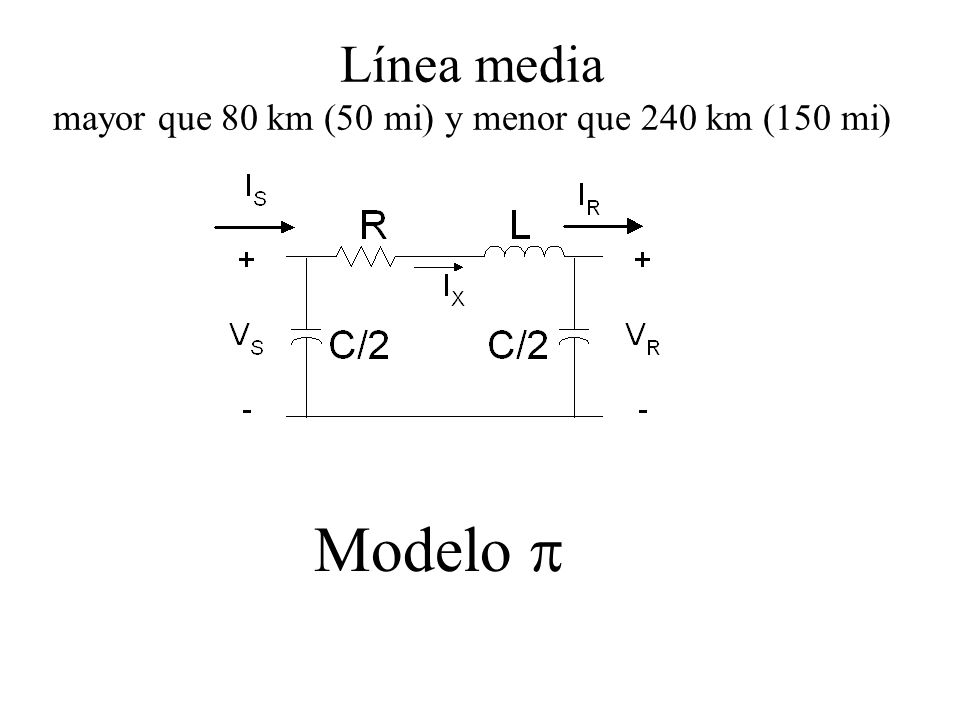

Línea media mayor que 80 km (50 mi) y menor que 240 km (150 mi)
Modelo
5

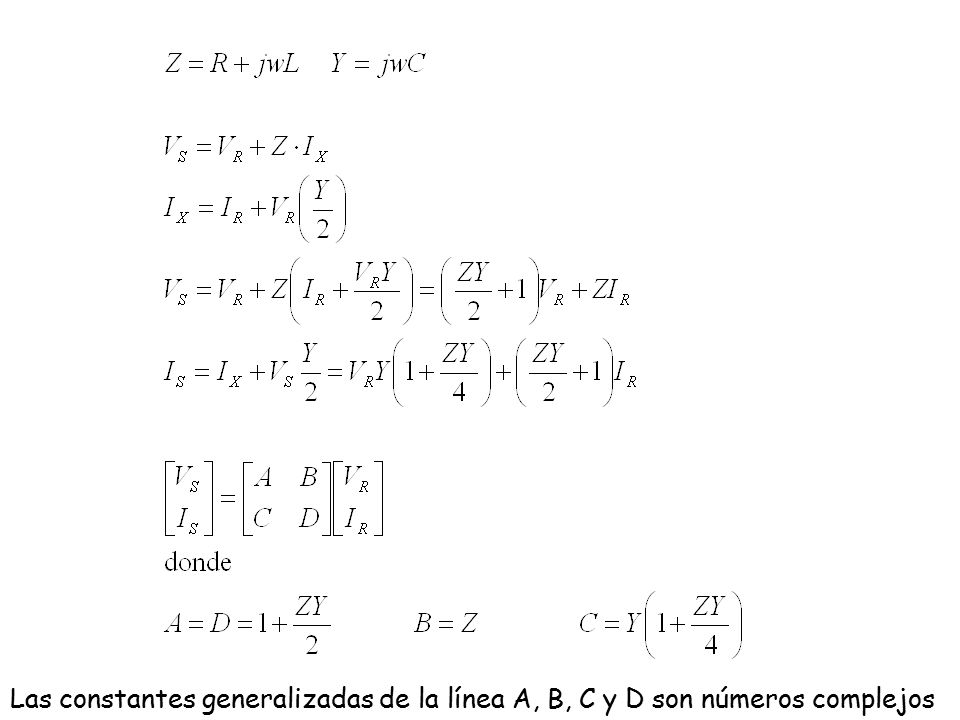

Las constantes generalizadas de la línea A, B, C y D son números complejos
6

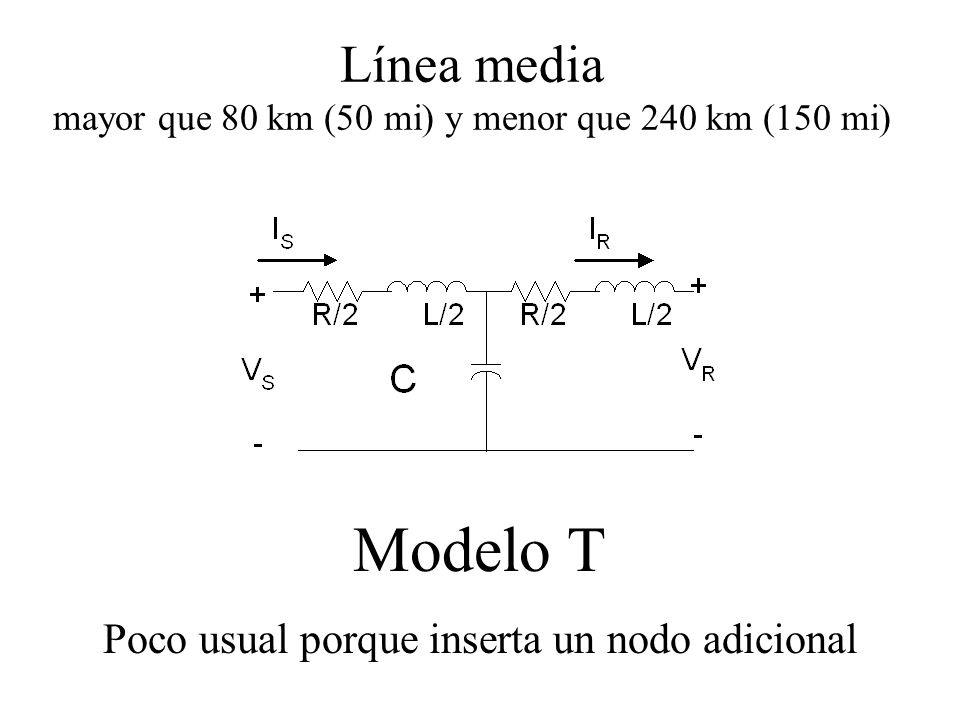

Línea media mayor que 80 km (50 mi) y menor que 240 km (150 mi)
Modelo T Poco usual porque inserta un nodo adicional
7

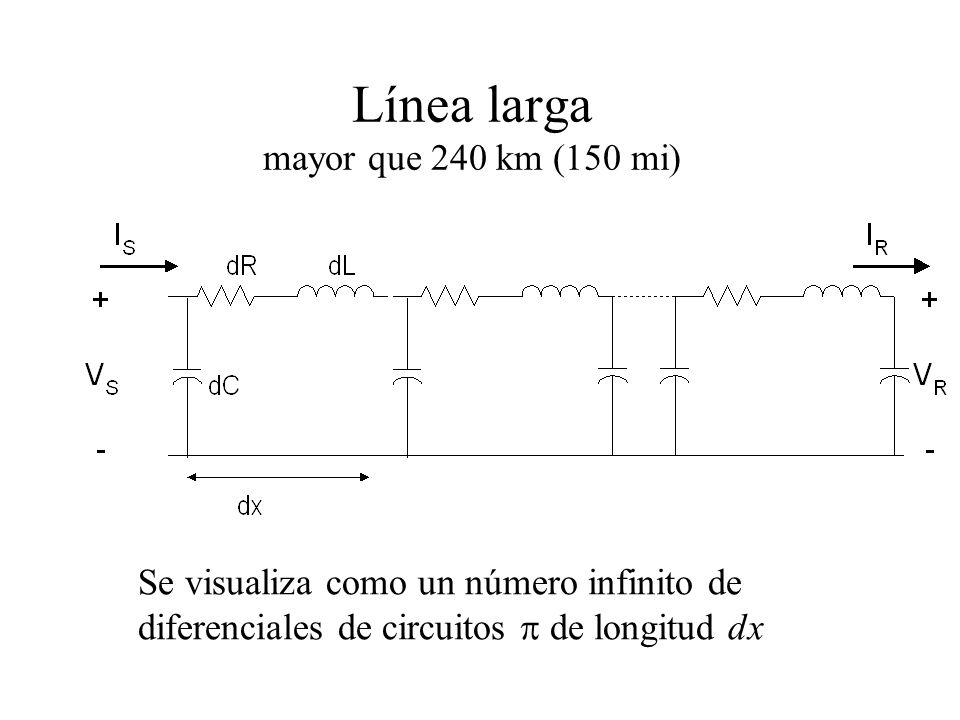

Línea larga mayor que 240 km (150 mi)
Se visualiza como un número infinito de diferenciales de circuitos de longitud dx
