Tema 1 – Introducción a la Cartografía Temática

Presentación del tema: "Tema 1 – Introducción a la Cartografía Temática"— Transcripción de la presentación:

1 Tema 1 – Introducción a la Cartografía Temática

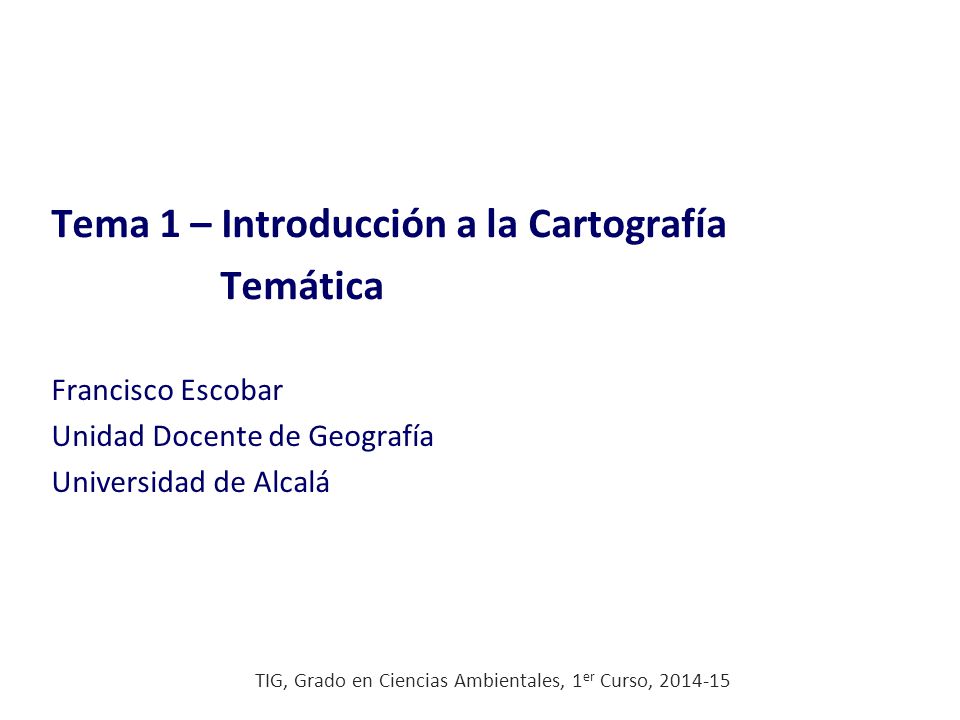

Francisco Escobar Unidad Docente de Geografía Universidad de Alcalá TIG, Grado en Ciencias Ambientales, 1er Curso,

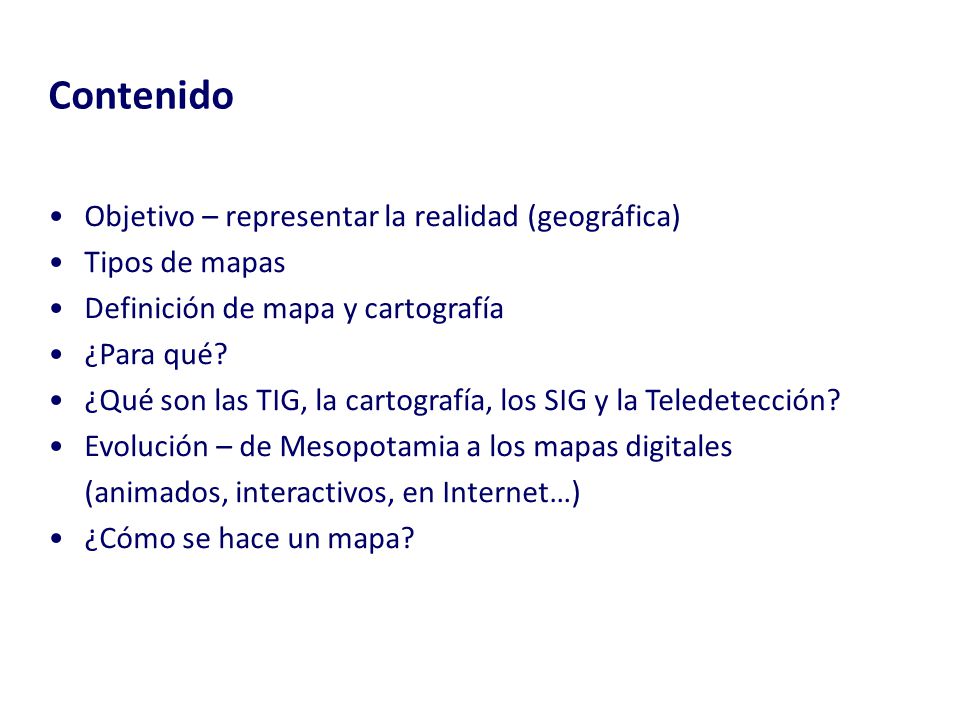

2 Contenido Objetivo – representar la realidad (geográfica)
Tipos de mapas Definición de mapa y cartografía ¿Para qué? ¿Qué son las TIG, la cartografía, los SIG y la Teledetección? Evolución – de Mesopotamia a los mapas digitales (animados, interactivos, en Internet…) ¿Cómo se hace un mapa?

3 Representar la realidad (geográfica)
¿Un paisaje es un mapa?

4 Representar la realidad (geográfica)

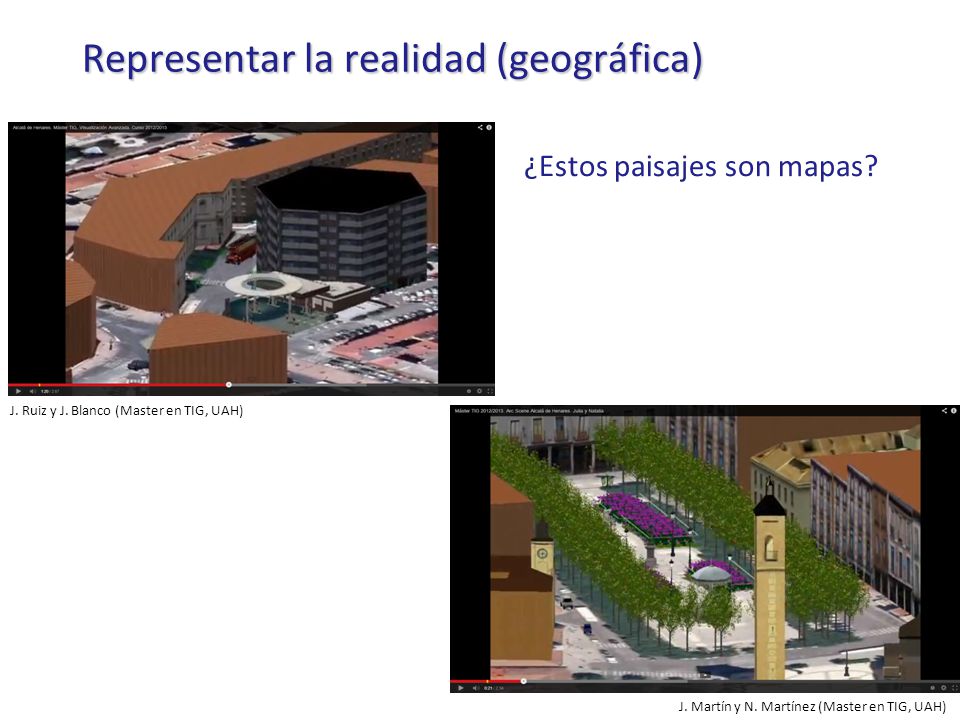

¿Estos paisajes son mapas? J. Ruiz y J. Blanco (Master en TIG, UAH) J. Martín y N. Martínez (Master en TIG, UAH)

5 Del mundo real…

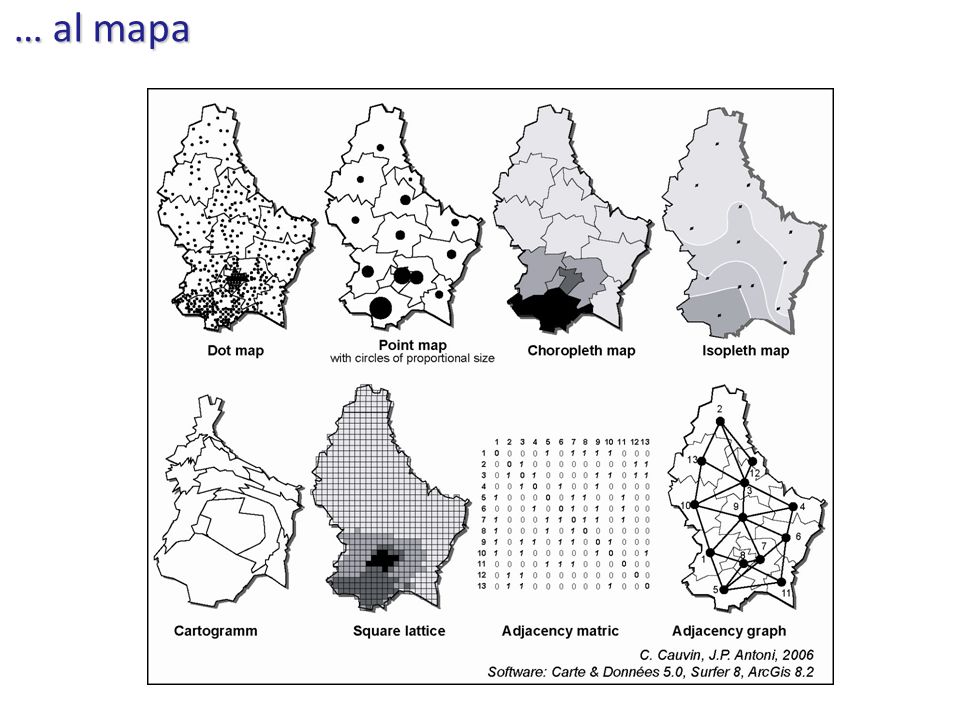

6 … al mapa

7

8

9 Grande (planos) Mediana Pequeña Tipos de mapas (1) Según la escala

10 Tipos de mapas (2) Según el desarrollo tecnológico
Interactivo/estático Digital/analógico Animado/fijo ado.jpg

11 Tipos de mapas (3) – Según el tema
Demográfico Climático Topográfico

12 Tipos de mapas (4) Según la zona representada Mundi Nacional Europeo
Regional

13 Tipos de mapas (5) Según el número de dimensiones 2D

14 Tipos de mapas (6) Según el número de dimensiones 2,5D

15 Tipos de mapas (7) Según el número de dimensiones 2,75D

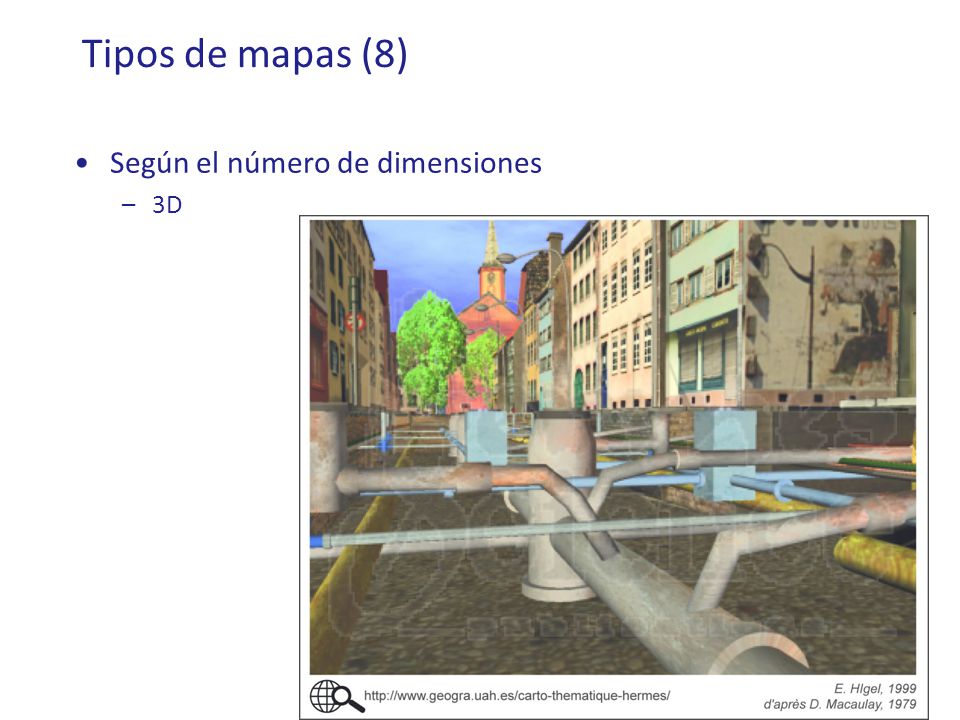

16 Tipos de mapas (8) Según el número de dimensiones 3D

17 Tipos de mapas (9) Según la implantación geométrica De puntos
De líneas De polígonos …

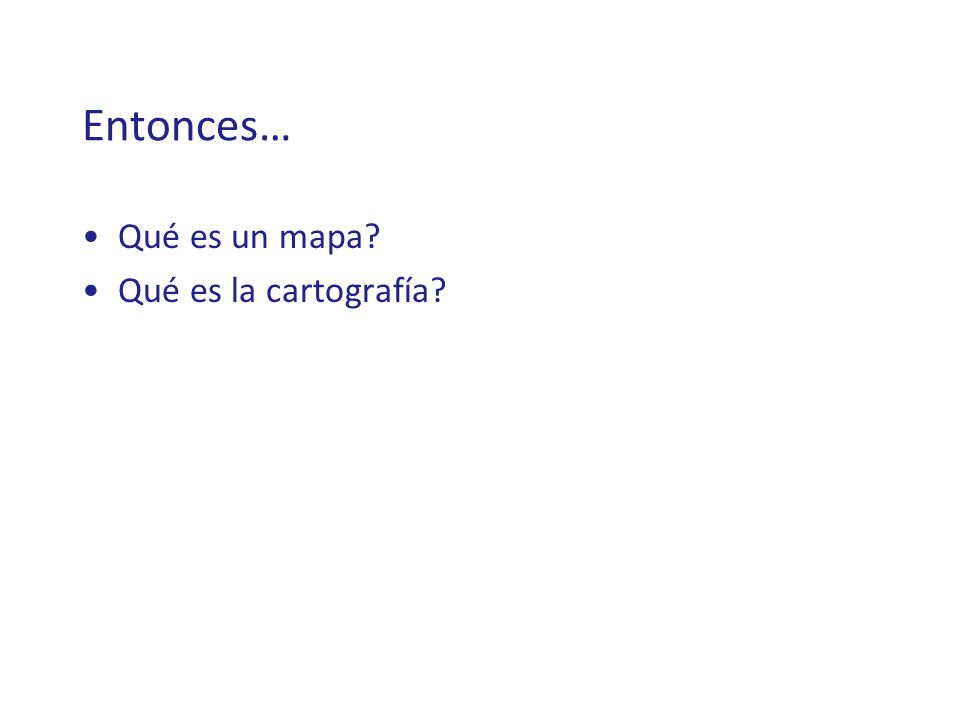

18 Entonces… Qué es un mapa? Qué es la cartografía?

19

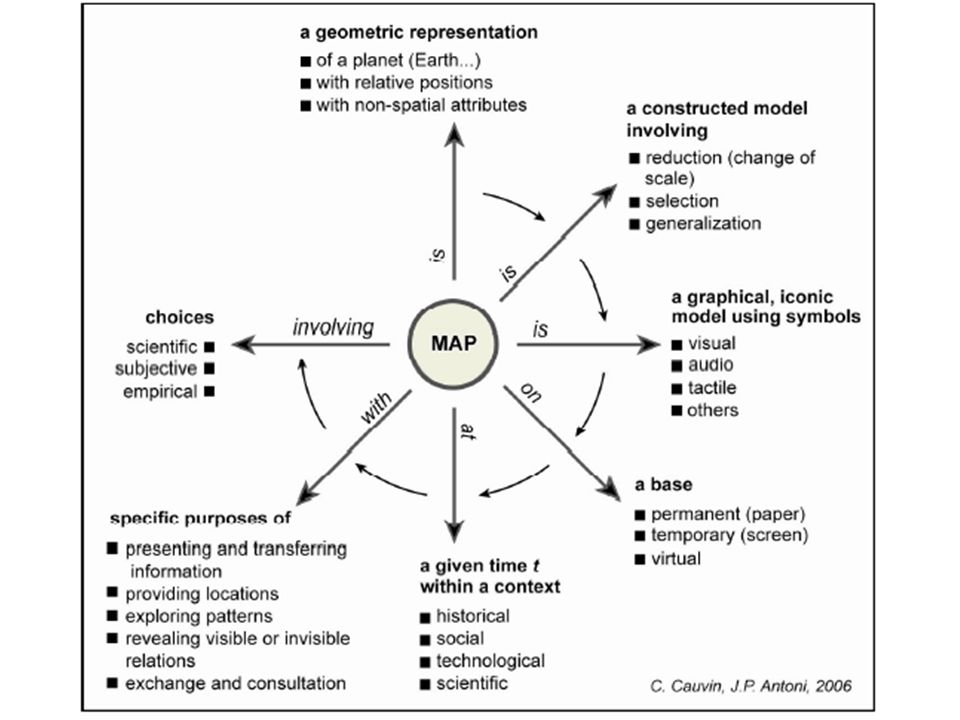

20 El mapa es una representación convencional (en posiciones relativas) geométrica, de una parte de la superficie terrestre o de otro cuerpo celeste, de fenómenos concretos o abstractos, localizables en el espacio, caracterizados por atributos no espaciales. El mapa es un modelo conceptual de un espacio dado, que implica una reducción (expresada por la escala), una simplificación y una generalización de este espacio. El mapa es un modelo icónico, gráfico que se sirve de signos, de códigos numéricos, visuales, sonoros, tactiles … Cauvin, Escobar y Serradj 2010

21 El mapa se realiza sobre un soporte a menudo plano, permanente (papel por ejemplo), temporal (pantalla), virtual, bajos formas diferentes (planos, modelos tridimensionales, globos), concebida en un momento dado en un contexto histórico y social El mapa se realiza con objetivos precisos a fin de presentar o de transmitir información para que el usuario aprehenda, explícita o implícitamente, las relaciones espaciales existentes entre los elementos, las variaciones de los fenómenos en el tiempo y en el espacio El mapa precisa de decisiones que implican necesariamente la integración, consciente o no, de la subjetividad del autor El mapa, tanto en su proceso como en su resultado, constituye la materialización de un esquema mental sobre un soporte

22 Cartografía es la ciencia que estudia la producción y utilización de mapas en todos sus aspectos (adaptado de Robinson et al. 1995)

23 Para qué sirven los mapas?

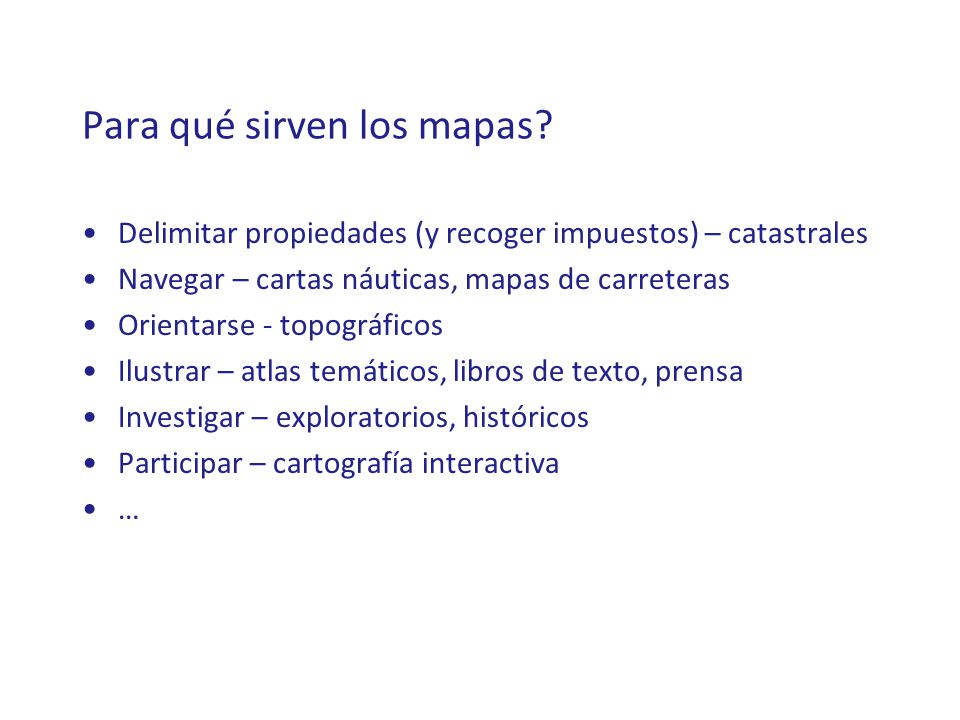

Delimitar propiedades (y recoger impuestos) – catastrales Navegar – cartas náuticas, mapas de carreteras Orientarse - topográficos Ilustrar – atlas temáticos, libros de texto, prensa Investigar – exploratorios, históricos Participar – cartografía interactiva …

24 TIGs: Cartografía, SIG y Teledetección

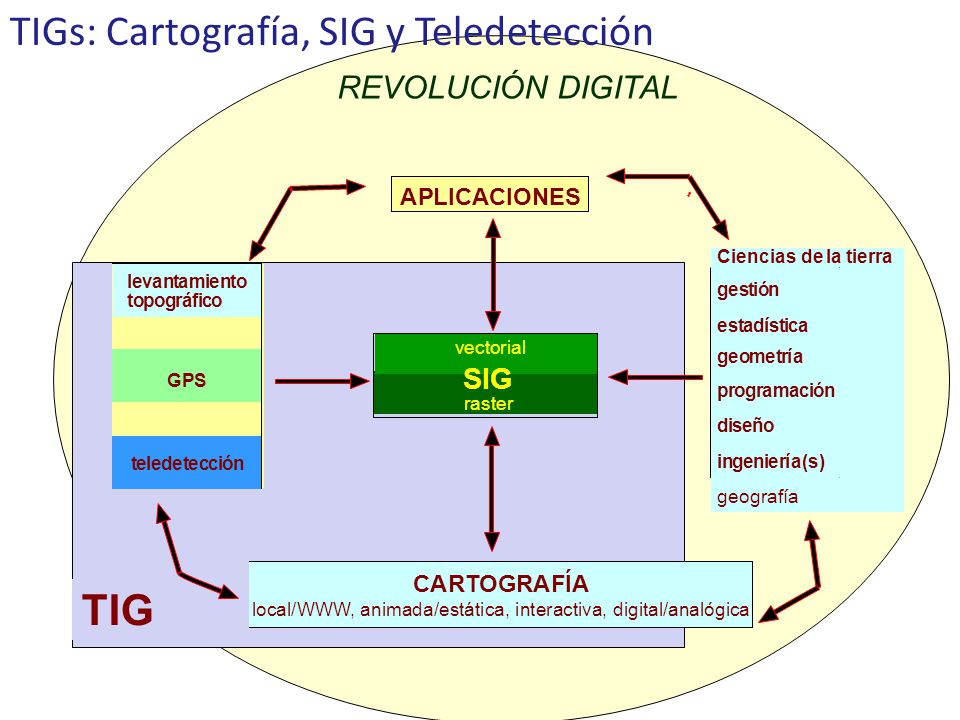

REVOLUCIÓN DIGITAL A P L I C A C I O N E S Ciencias de la tierra TIG l e v a n t a m i e n t o g e s t i ó n t o p o g r á f i c o e s t a d í s t i c a v e c t o r i a l g e o m e t r í a S I G G P S p r o g r a m a c i ó n r a s t e r d i s e ñ o t e l e d e t e c c i ó n i n g e n i e r í a(s) geografía C A R T O G R A F Í A l o c a l / W W W , a n i m a d a / e s t á t i c a , i n t e r a c t i v a , d i g i t a l / a n a l ó g i c a

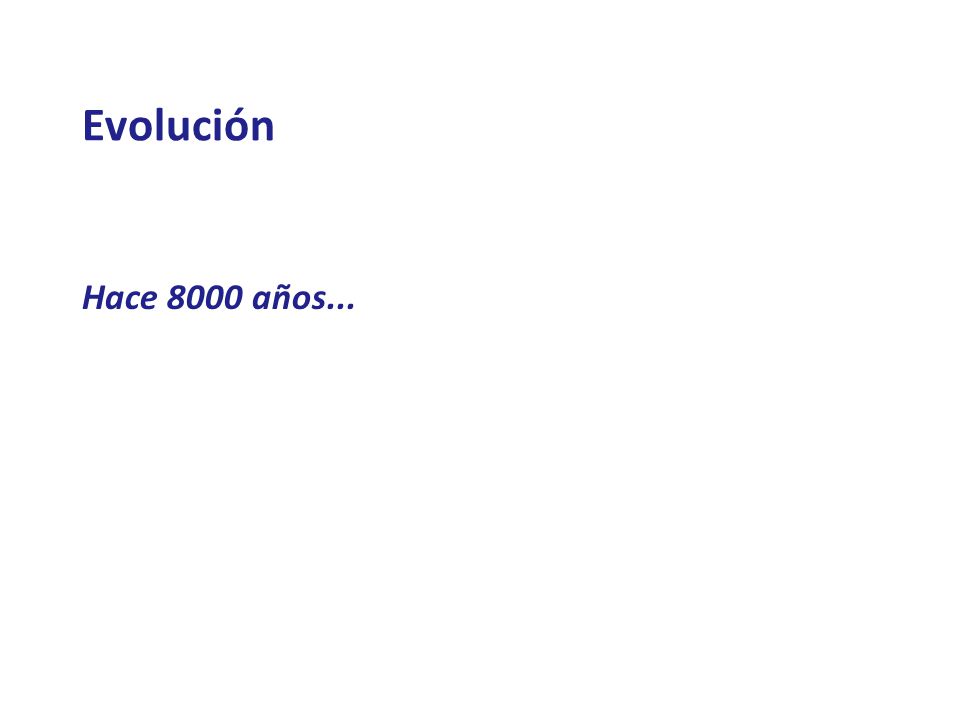

25 Evolución Hace 8000 años...

26 Delimitar propiedades (para recaudar impuestos)
Catal Hyük, 6200 ac

27 escrita en Cartografía

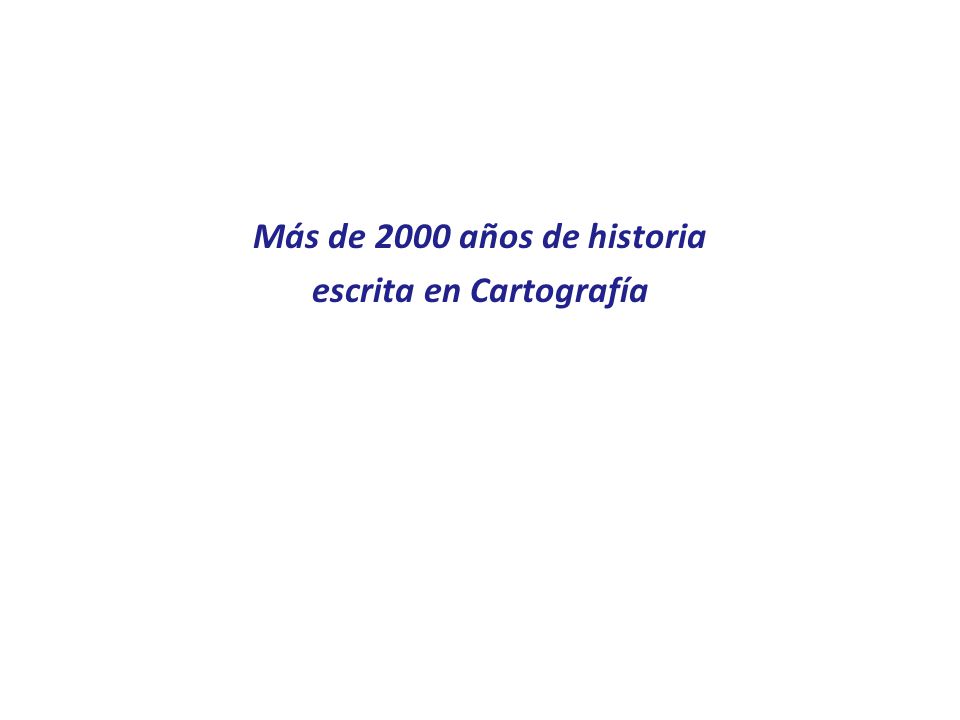

Más de 2000 años de historia escrita en Cartografía

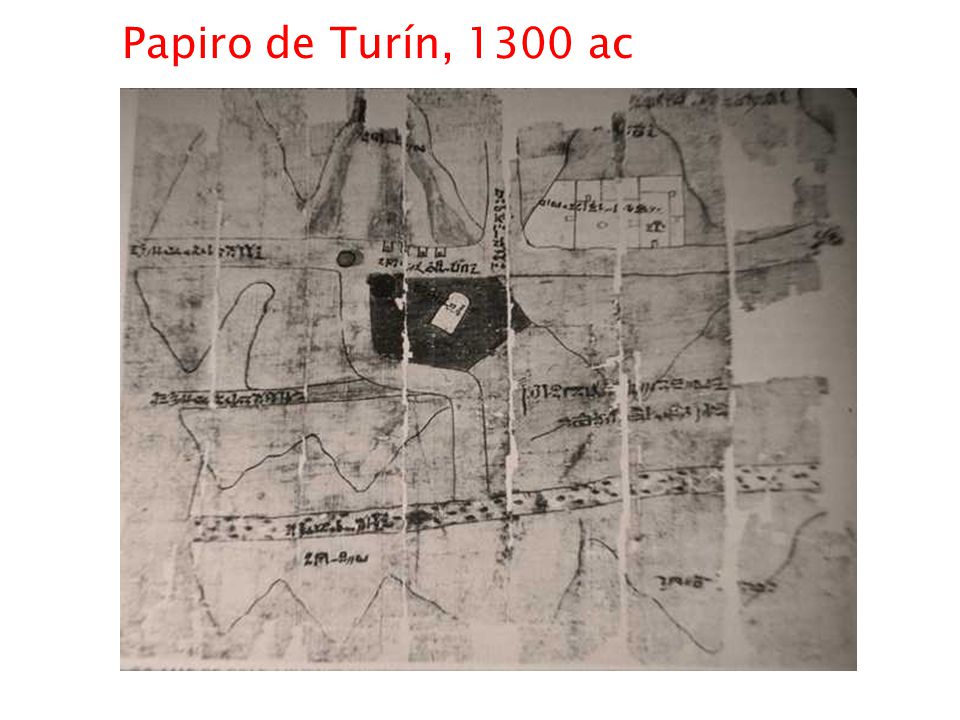

28 Papiro de Turín, 1300 ac

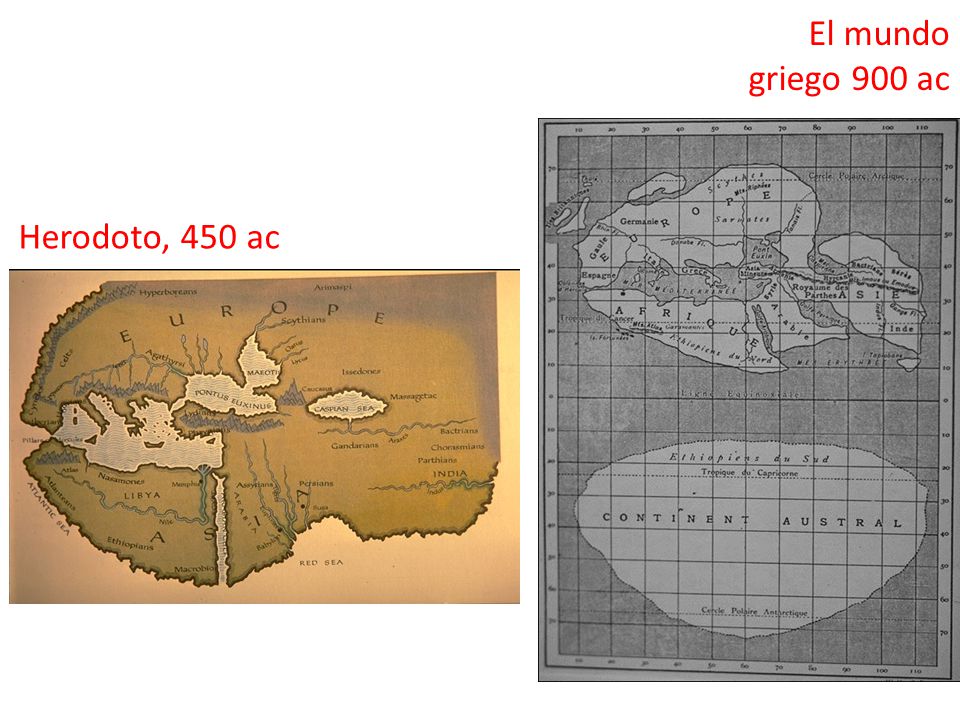

29 El mundo griego 900 ac Herodoto, 450 ac

30 Edad Media Simbolismo, religión, abandono de los principios ptolemaicos Mapas en “TO” O= el océano limitante del mundo T= Asia arriba, Europa a la izquierda y África a la derecha

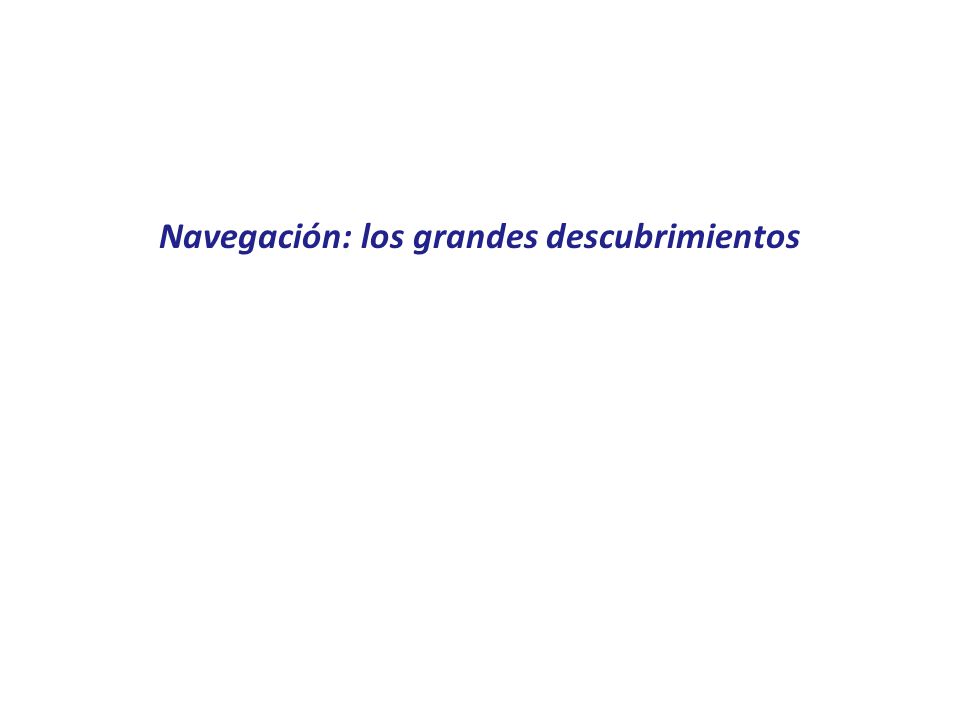

31 Navegación: los grandes descubrimientos

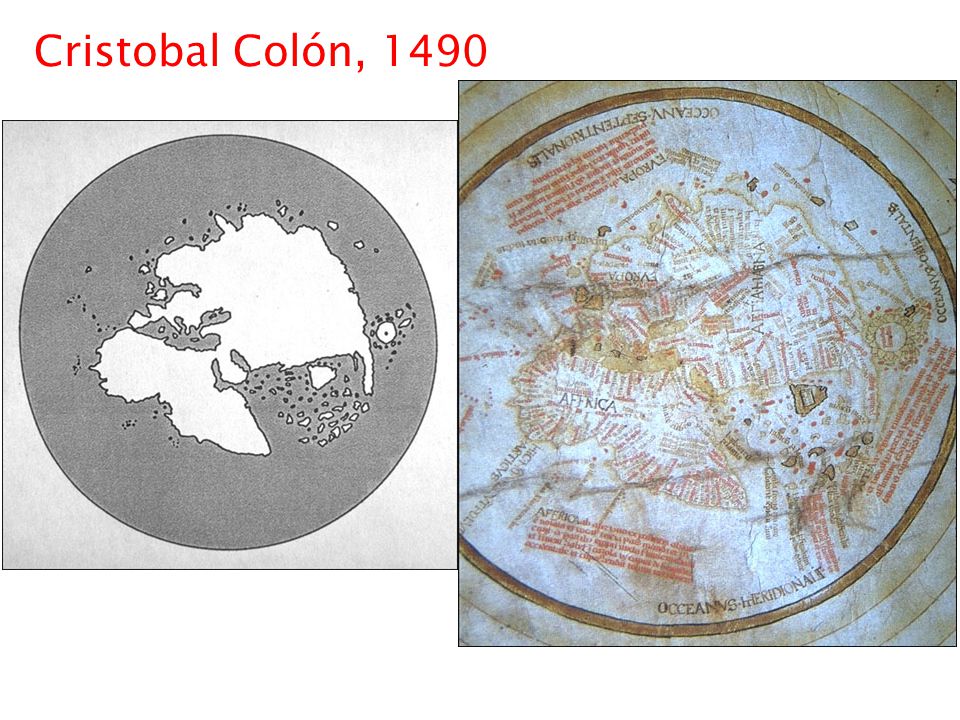

32 Cristobal Colón, 1490

33 Hitos en la historia de la Cartografía

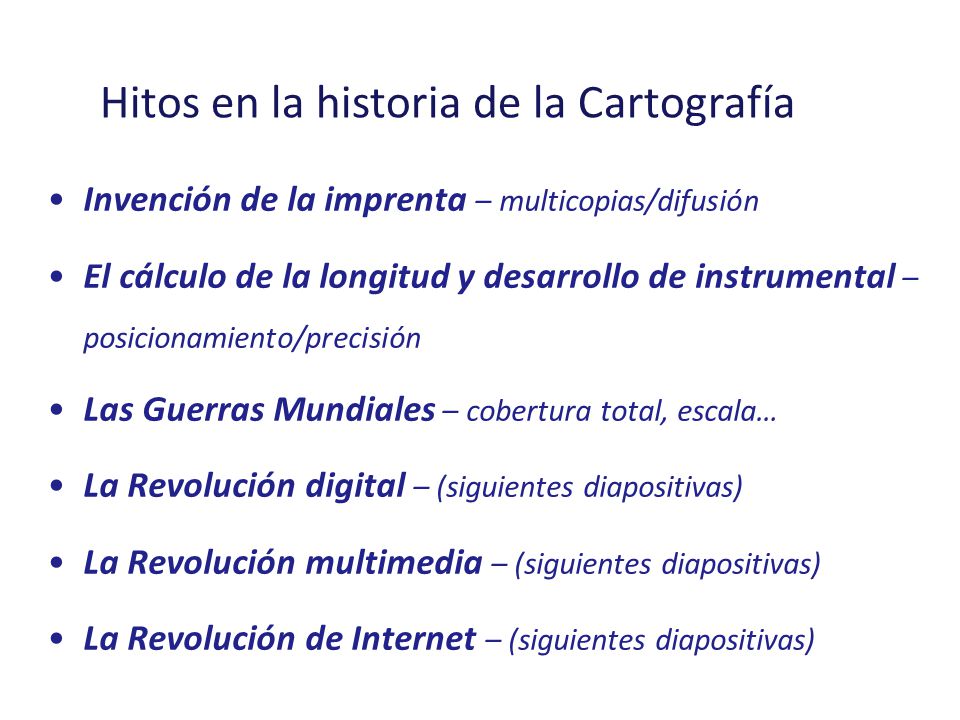

Invención de la imprenta – multicopias/difusión El cálculo de la longitud y desarrollo de instrumental – posicionamiento/precisión Las Guerras Mundiales – cobertura total, escala… La Revolución digital – (siguientes diapositivas) La Revolución multimedia – (siguientes diapositivas) La Revolución de Internet – (siguientes diapositivas)

34 La Revolución digital SGBD + CAD + CAC = SIG
Nuevas posibilidades para la captura de datos Teledetección GPS Estación total Nuevas posibilidades para la presentación de la información 3D

35 La Revolución Multimedia
Nuevas posibilidades de representación Interacción Animación Cartografía multisensorial La Revolución de Internet Nuevas posibilidades para la difusión de la información Nuevas aplicaciones

36 Nuevas posibilidades para la difusión de la información :
Internet y multimedia

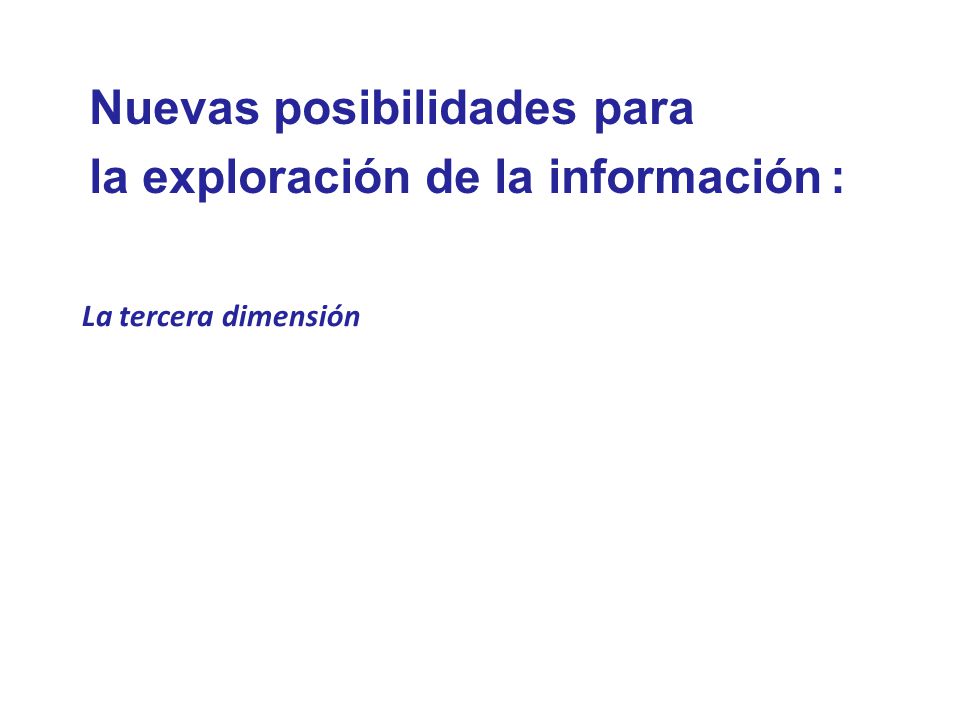

37 Nuevas posibilidades para la exploración de la información :

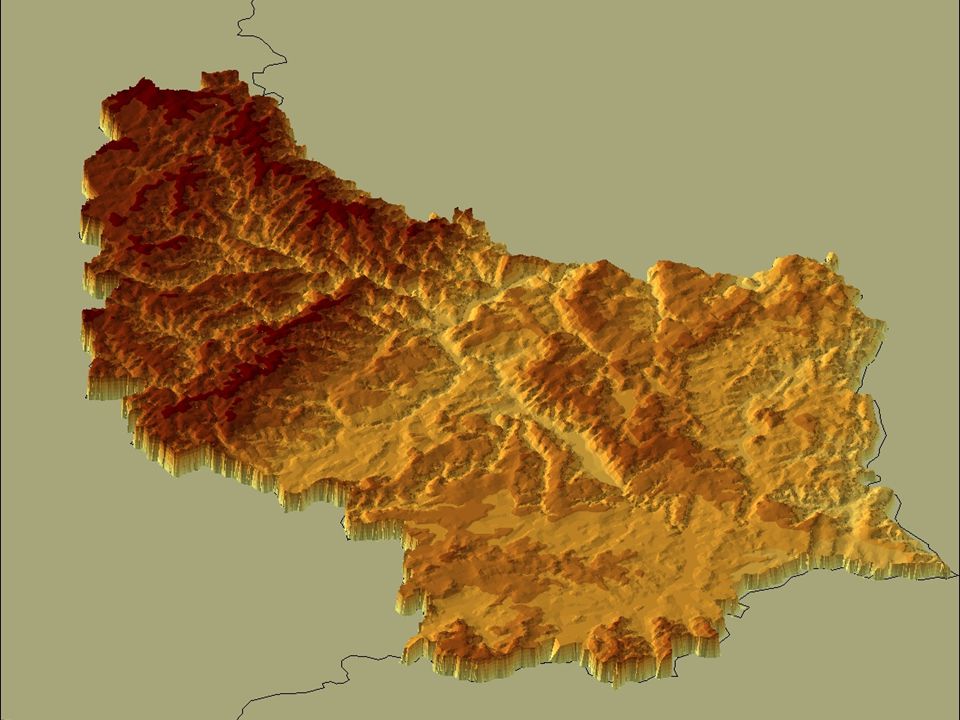

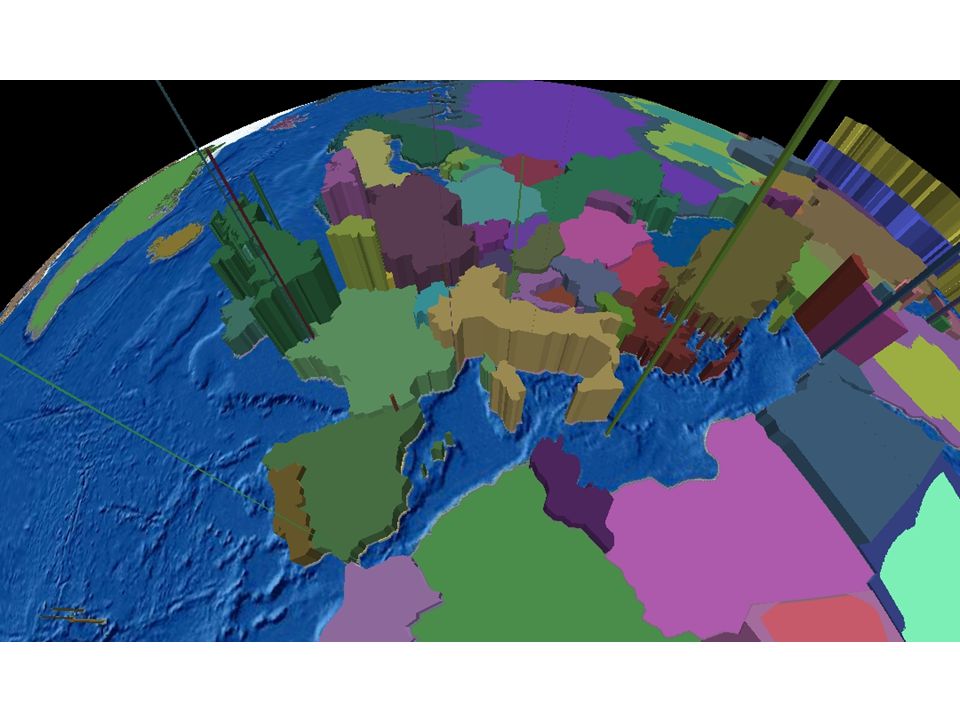

La tercera dimensión

38

39

40

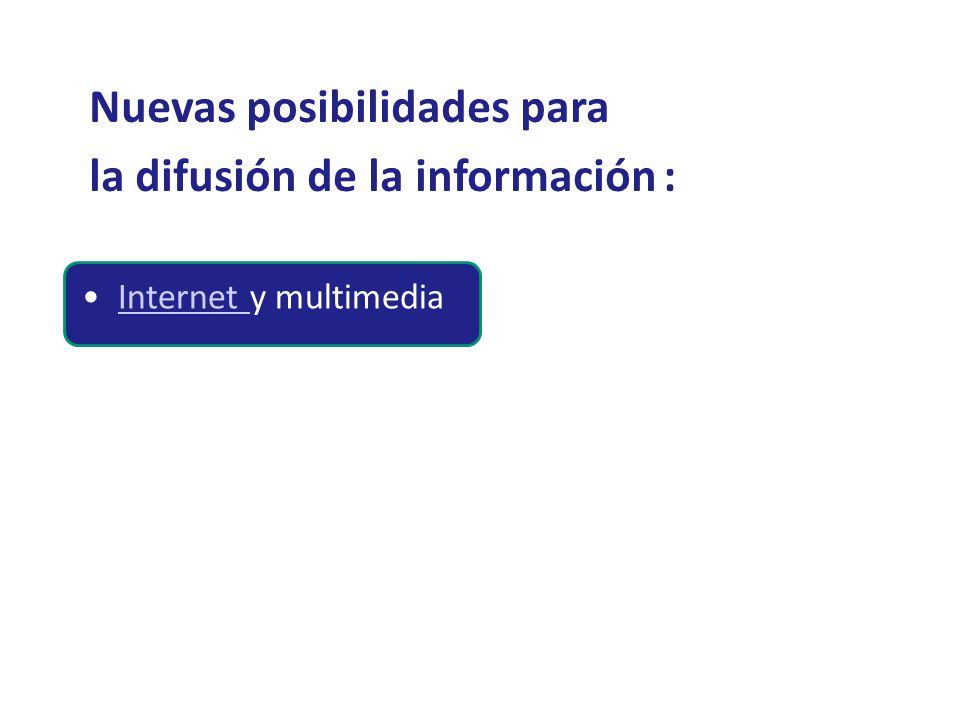

41 Nuevas posibilidades para la difusión de la información :
Multimedia – Sonido Multimedia – Sonido y animación Multimedia - Animación

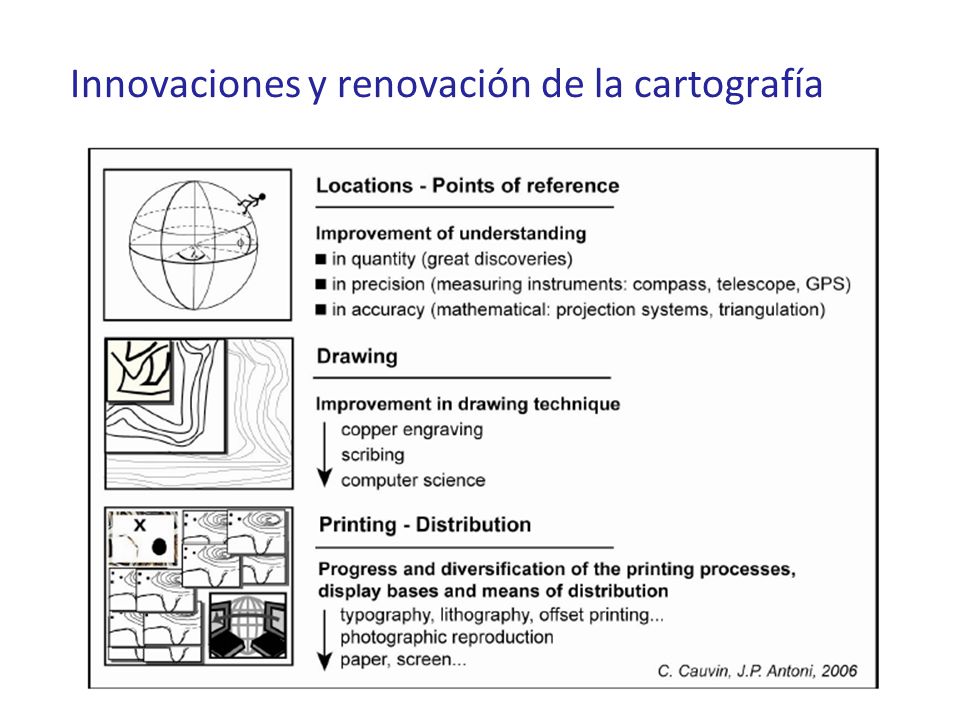

42 Innovaciones y renovación de la cartografía

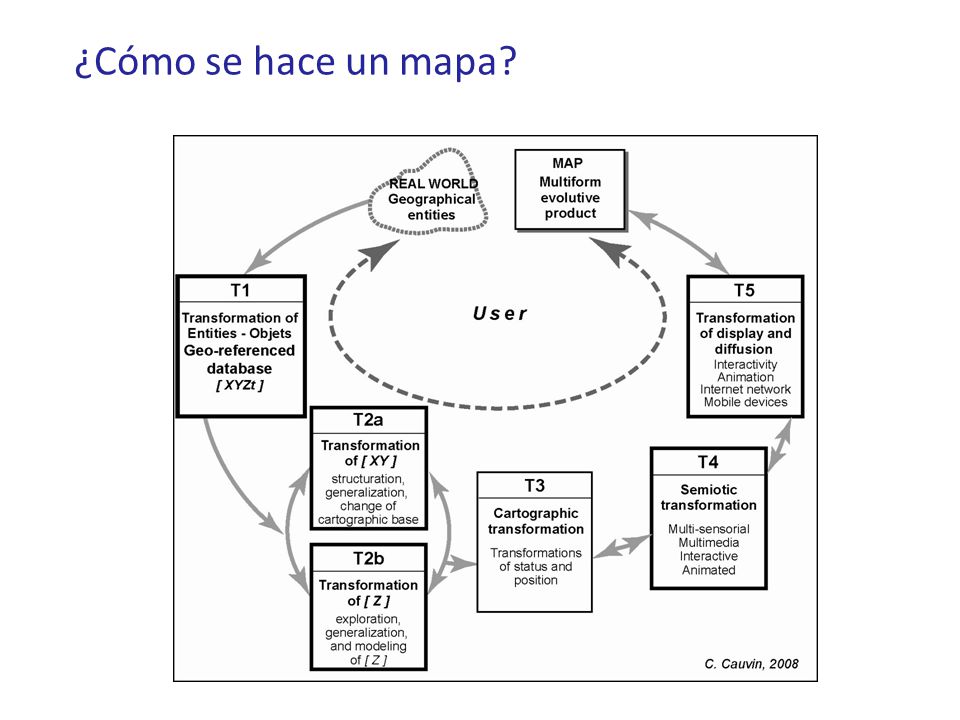

43 ¿Cómo se hace un mapa?
