CIRCUITOS ELÉCTRICOS I

Presentación del tema: "CIRCUITOS ELÉCTRICOS I"— Transcripción de la presentación:

1 CIRCUITOS ELÉCTRICOS I
Ing. Inf Saúl Otoniel Núñez Zeledón PIED (Programa de Iniciación al Ejercicio Docente) Tutor: M.Sc Camilo Roosevelt Lindo Carrion

2 Circuitos Eléctricos I
Frecuencia 6 horas semanales Horario Grupo 2M1El Martes 8:45 A.M 10:25 A.M Conferencia Miércoles 8:45 A.M 10:25 A.M Conferencia Jueves 8:45 A.M 10:25 A.M Laboratorio

3 Circuitos Eléctricos I

4 Electrónica Analógica II
Objetivos Presentar el plan analítico de la asignatura Circuitos Eléctricos I. Presentar la metodología empleada en el curso

5 Circuitos Eléctricos I
Objetivo General Desarrollar las competencias para el análisis e implementación de circuitos eléctricos de corriente directa y en estado transitorio mediante la aplicación de leyes, principios, métodos y teoremas de sistemas lineales

6 Circuitos Eléctricos I
Objetivo específicos Unidad I Explicar los conceptos básicos de corriente, voltaje, potencia y energía Establecer la diferencia entre voltaje y diferencia de potencial Describir los elementos de un circuito eléctrico Explicar los conceptos de análisis y síntesis en los circuitos eléctricos Aplicar las normas de seguridad cuando se manipula la corriente eléctrica Utlilizar los equipos básicos del Laboratorio de Circuitos Eléctricos en la implementación de circuitos (Fuente de alimentación, Multímetro, Tabla de nodos)

7 Circuitos Eléctricos I
Unidad II Aplicar la ley de Ohm en el análisis de circuitos resistivos Describir mallas y nodos en circuitos eléctricos Aplicar las leyes de Kirchhoff en los circuitos eléctricos Aplicar los métodos de divisor de voltaje y divisor de corriente Calcular la resistencia equivalente en las redes resistivas Determinar las características de un Resistor en base al código de colores Medir voltaje, diferencia de potencial y corriente eléctrica

8 Circuitos Eléctricos I
Unidad III Aplicar el método del análisis nodal en los circuitos eléctricos, con fuentes de voltaje y corriente independientes y dependientes Aplicar el método del análisis de malla en los circuitos eléctricos, con fuentes de voltaje y corriente independientes y dependientes Discutir la utilización de ambos métodos en el análisis de circuitos

9 Circuitos Eléctricos I
Unidad IV Aplicar el teorema de Linealidad Aplicar el teorema de Superposición Aplicar el teorema de Transformación de Fuente Aplicar el teorema de Thévenin Aplicar el teorema de Norton Aplicar el teorema de Transferencia Máxima de Potencia

10 Circuitos Eléctricos I
Unidad V Describir uno de los elementos importantes almacenadores de energía muy comúnmente utilizado en los circuitos eléctricos como es el Capacitor Calcular la Capacitancia equivalentes en los circuitos Explorar como se da el almacenamiento de energía en un Capacitor Describir el otro elemento importante almacenador de energía muy comúnmente utilizado en los circuitos eléctricos como es el Inductor Calcular la Inductancia equivalentes en los circuitos Explorar como se da el almacenamiento de energía en un Inductor Discutir acerca de la dualidad de ambos elementos almacenadores de energía

11 Circuitos Eléctricos I
Unidad VI Analizar la respuesta natural de un circuito RL y RC Demostrar la importancia de la constante de tiempo de un circuito de primer orden. Medir la constante de tiempo de un circuito RC Analizar la respuesta completa de un circuito de primer orden Discutir la respuesta de un circuito de primer orden a una función impulso, pulso y tren de pulsos.

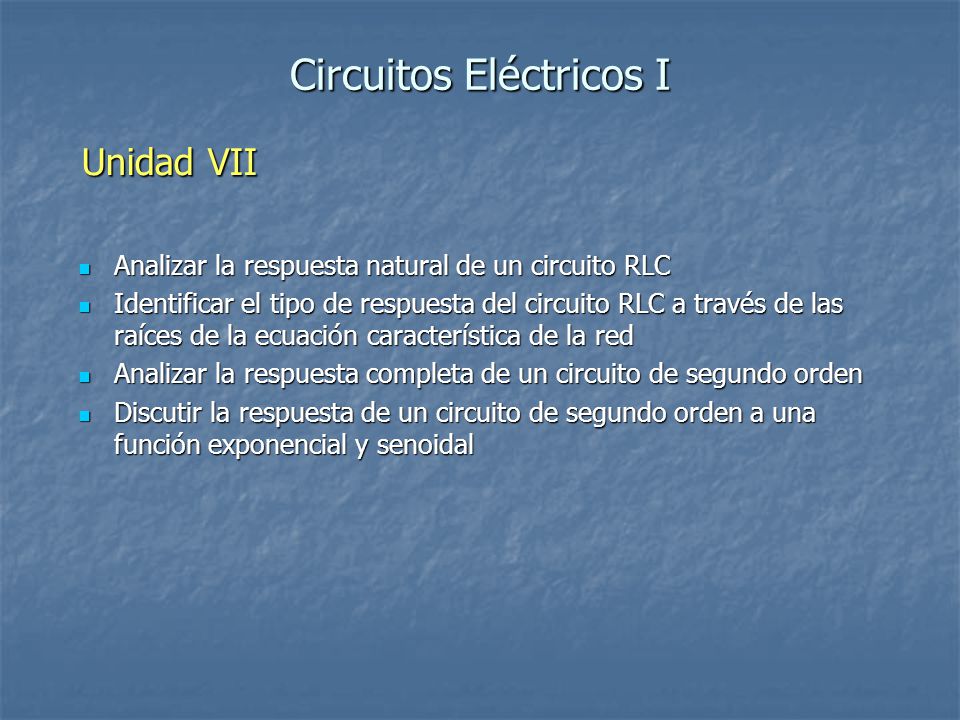

12 Circuitos Eléctricos I
Unidad VII Analizar la respuesta natural de un circuito RLC Identificar el tipo de respuesta del circuito RLC a través de las raíces de la ecuación característica de la red Analizar la respuesta completa de un circuito de segundo orden Discutir la respuesta de un circuito de segundo orden a una función exponencial y senoidal

13 Circuitos Eléctricos I
Contenido No. UNIDAD Formas Organizativas De Enseñanza (F.O.E) Total De Horas C S C.P LAB G.C T P.R.C I Conceptos Básicos 4 12 II Circuitos Resistivos 6 2 14 III Técnicas de Análisis para Circuitos 16 IV Principios y Teoremas para el Análisis de Circuitos 8 V Elementos Almacenadores de Energía VI Circuitos de Primer Orden VII Circuitos de Segundo Orden Total 36 40 20 96

14 Circuitos Eléctricos I
Sistema de Evaluación Evaluación Parcial Primer examen parcial 35% Segundo examen parcial Sistemáticos 10% Laboratorios 20% Nota Final 100% Primera Convocatoria Examen 70% 30% Nota Segunda Convocatoria

15 Circuitos Eléctricos I
Sistema de Evaluación (Propuesta) Unida I Unidad II Primera prueba parcial 20% Unida III Unidad IV Segundo prueba parcial Unida V Unidad VI Tercera prueba parcial Unida VII Cuarta prueba parcial Laboratorios Nota Final 100% Primera Convocatoria Examen 60% Acumulados 40% Nota Segunda Convocatoria

16 Circuitos Eléctricos I
Sistema de Evaluación Nota: Para realizar las convocatorias Primera y Segunda el estudiante tiene que tener aprobados los laboratorios con la nota mínima de 60 o su equivalente a 12 puntos acumulados, de lo contrario la asignatura ha sido reprobada y no tiene derecho a las siguientes convocatorias. Para poder hacer examen de suficiencia deberá haber cursado la asignatura y haber aprobado los laboratorios. Con respecto a un curso de verano para esta asignatura, se deberá desarrollar con un mínimo de 7 semanas, con frecuencia de 5 por semana y 3 horas diarias.

17 Circuitos Eléctricos I
Bibliografía Libro Texto de Circuitos Eléctricos I, Primera edición 2004, MSc. Camilo R. Lindo C Circuitos Eléctricos Introducción al Análisis y Diseño, Tercera edición 2000, Dorf/Svoboda, Alfaomega Análisis Básico de Circuitos en Ingeniería, Quinta edición 1997, J. Davis Irwin, Prentice Hall “ Electric Circuits Fundamentals “, 1ra edición. 1995, Sergio Franco

18 Circuitos Eléctricos I
Consulta Grupo 2M1Eo Viernes 10:30AM a 12:00M Grupo 2M2Eo Miércoles 1:30PM a 3:00PM Fechas de Evaluaciones Primera Evaluación 02/Abril/09 Segunda Evaluación 19/Mayo/09 Tercera Evaluación 11/Junio/09 Cuarta Evaluación 30/Junio/09
