REDES 438. Clasificación de los Sistemas de Información.

Presentación del tema: "REDES 438. Clasificación de los Sistemas de Información."— Transcripción de la presentación:

1 REDES 438

2 Clasificación de los Sistemas de Información

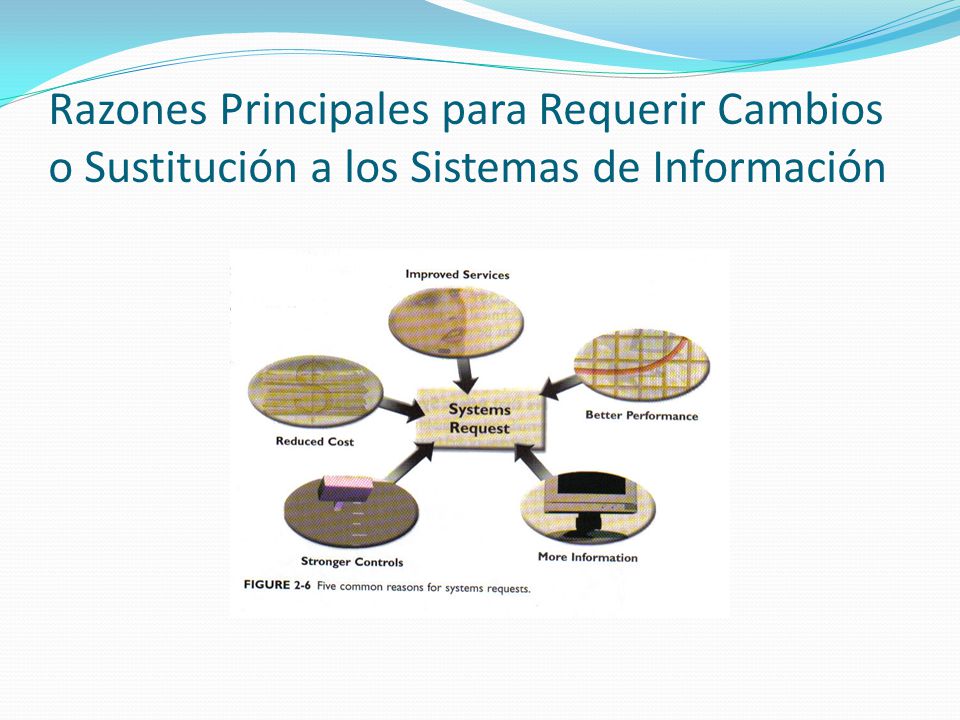

3 Razones Principales para Requerir Cambios o Sustitución a los Sistemas de Información

4 Ciclo de Vida de los Sistemas de Información

5 Factores internos y externos que afectan a los Sistemas de Información

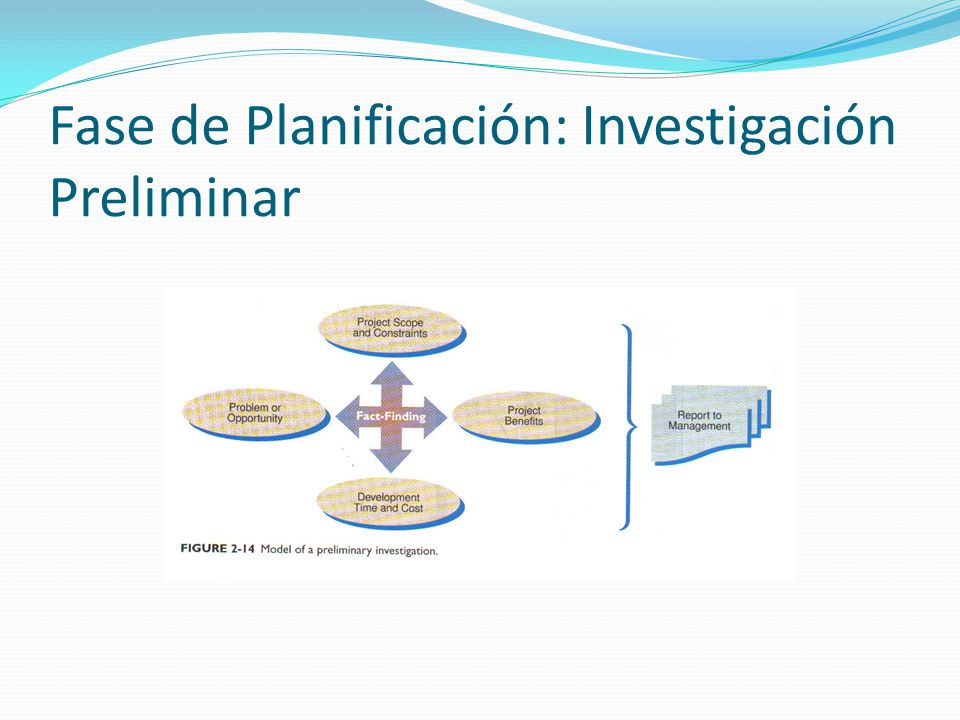

6 Fase de Planificación: Investigación Preliminar

7 Actividades dentro de la Investigación Preliminar

8 Ejemplo de un Organigrama

9 Planificación de una red local (LAN)

10 Planificar la Infraestructura Evaluar las necesidades de información de la organización Seleccionar el método de conección para Internet y el tipo de network local Seleccionar el hardware y el software para el servidor y las estaciones.

11 Determinar las necesidades Necesidades claves: Manejo centralizado de las cuentas de los usuarios Manejo centralizado de las actualizaciones Acceso a los usuarios para e-mail e Internet Compartir archivos Compartir impresoras Backup centralizado

12 Seleccionar el tipo de network Si se puede fácilmente conectar las computadoras por medio de cables, la alternativa es simple: Gigabit Ethernet (GigE) o Fast Ethernet (100BaseT). Si las computadoras están demasiado dispersas o son del tipo móvil, considere incluir algún Wireless Access Point.

13 Seleccionar el tipo de network TecnologiaVelocidad Velocidad (mundo real) Cableado (medio conección) Distancia maxima Otros requerimientos de hardware Fast Ethernet100 Mbps94 MbpsCat5, Cat5e, Cat6 328’ desde el hub o switch Fast Ethernet hub o switch Gigabit Ethernet 1000 Mbps327 MbpsCat5e, Cat6328’ desde el hub o switch Gigabit hub o switch 802.11b (WiFi)11 Mbps4.5 MbpsWireless1800’802.11b o 802.11g access point (AP) 32 users per AP 802.11a54 Mbps19 MbpsWireless1650’802.11a AP 64 users per AP 802.11g54 Mbps13 MbpsWireless1800’802.11g AP 32 users per AP 802.11n540 Mbps130 MbpsWireless7200’802.11n AP 32 users per AP

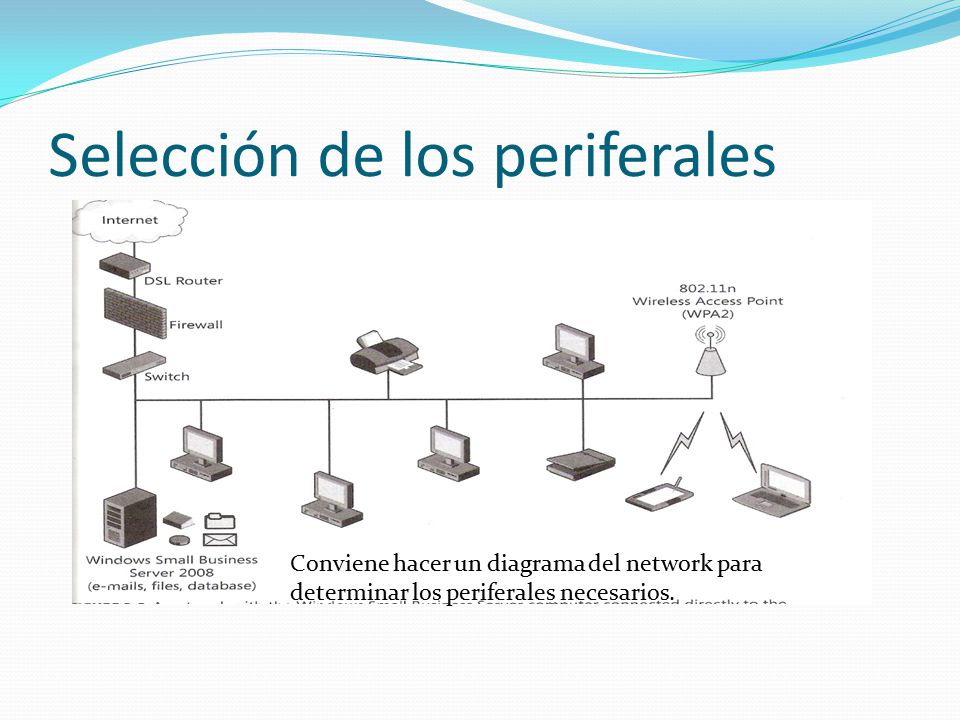

14 Selección de los periferales Conviene hacer un diagrama del network para determinar los periferales necesarios.

15 Selección de los periferales Network switch Número de puertos Velocidad manejo

16 Selección de los periferales Wireless Access Point (AP) AP con router integrado Debe soportar 802.11i (WAP2) o WPA encryption Debe soportar 802.1x (RADIUS) si se quiere proveer un nivel alto de seguridad

17 Wi-Fi Wireless Application Protocol, a secure specification that allows users to access information instantly via handheld wireless devices such as mobile phones, pagers, two-way radios, smartphones and communicators. WPA - Wi-Fi Protected Access Short for Wi-Fi Protected Access, a Wi-Fi standard that was designed to improve upon the security features of WEP. Wired Equivalent Privacy, a security protocol for wireless local area networks (WLANs) defined in the 802.11b standard. WEP is designed to provide the same level of security as that of a wired LAN. RADIUS server An authentication and accounting system used by many Internet Service Providers (ISPs).

18 Selección de los periferales Firewall o router Packet filtering Protección de ataques especificos Denial-of-service (DoS) Ping of Death SYN Flood LAND attack IP Spoofing Network Address Translation (NAT) UpnP support

19 Server Hardware Component Light load Medium load Heavy load CPUPentium Core 2 Duo 2.0 GHz o AMD Turion64 X2 Dual o quad core Xeon o Opteron processor supporting x64 Dual Xeon o Opteron processors, with al least two cores each Memory5 -6 GB6 -8 GB8 -12GB StorageTwo or more HDD with 100 GB available for Windows SBS 2008 Three –drive, hardware-based RAID using SATA or SAS drives Four –drive (or more), hardware-based SCSI or SAS RAID LAN Network adapter100/10 Mbps PCI card1000/100/10 Mbps PCI card 1000/100/10 Mbps PCI-x or PCIe card BackupTwo or more external USB HHD Two or more external eSATA or USB HDD

20 Client Hardware & Software Component Minimum configuration Better configuration Operating systemWindows XP ProfessionalWindows Vista Business or Enterprise CPUPentium 4 2.0 GHZ or faster Dual-core processor, 2.0 GHZ or faster RAM256MB2 GB HDD30 GB100 GB Network adapterFast Ethernet or 802.11gGigE, 802.11n Display15-inch monitor at 800 X 600 resolution 17-inch monitor at 1024 x 768 resolution

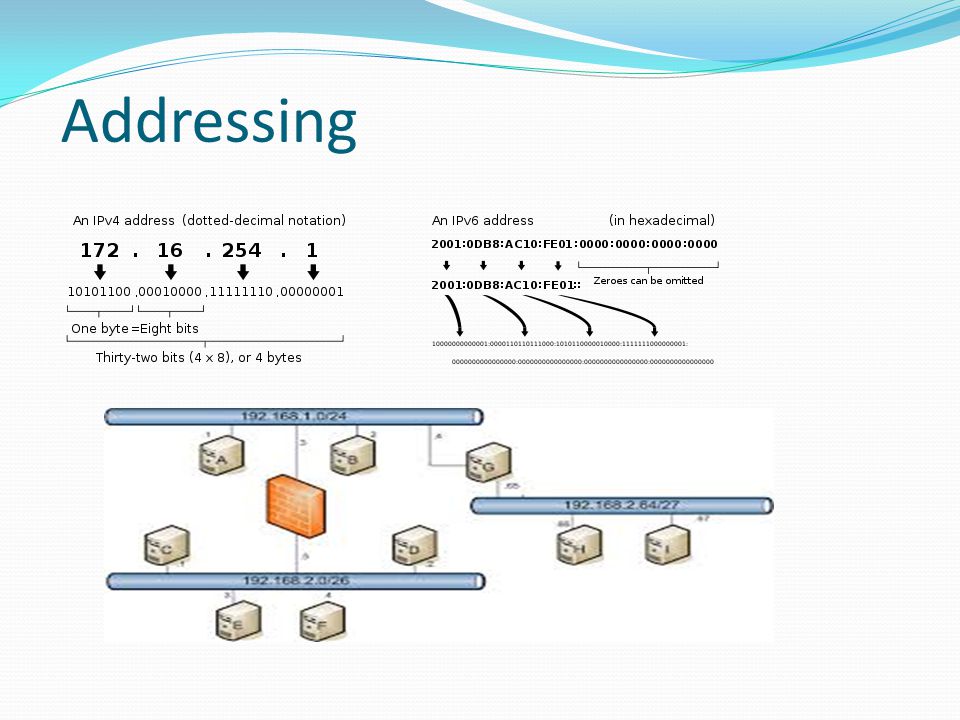

21 Addressing

22

23 Proyectos a Evaluar en clase Hacer un estudio preliminar de cada uno y presentar un informe completo de los hallazgos y recomendaciones a la gerencia. Deben incluir un diagrama de una red local (utilizar cualquier herramienta gráfica, de preferencia MS- Visio) Fecha de Entrega: 24 de junio 2014

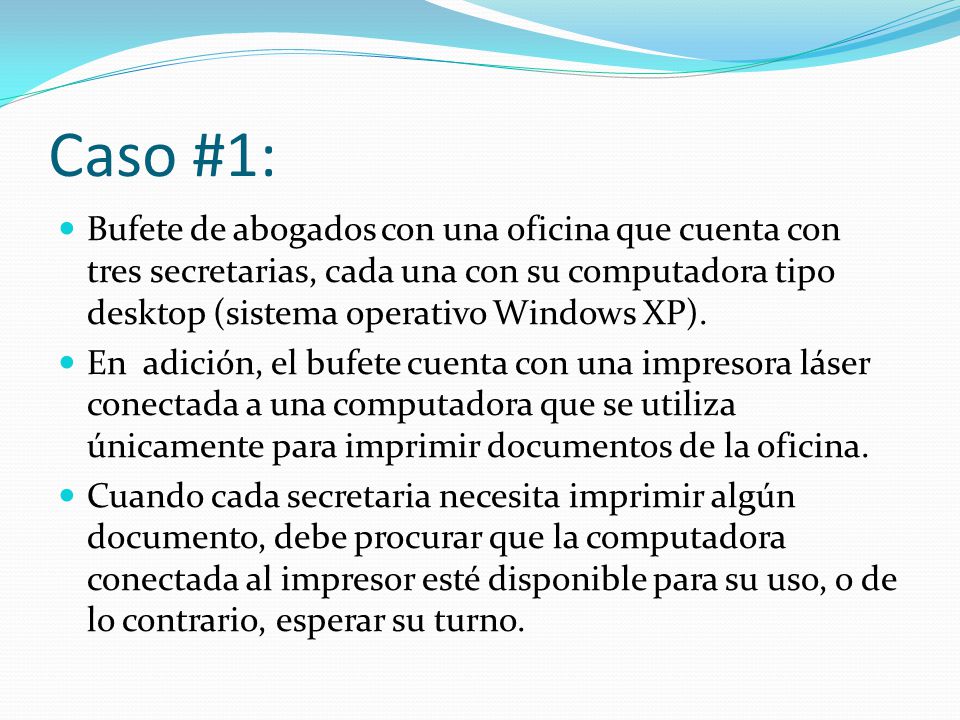

24 Caso #1: Bufete de abogados con una oficina que cuenta con tres secretarias, cada una con su computadora tipo desktop (sistema operativo Windows XP). En adición, el bufete cuenta con una impresora láser conectada a una computadora que se utiliza únicamente para imprimir documentos de la oficina. Cuando cada secretaria necesita imprimir algún documento, debe procurar que la computadora conectada al impresor esté disponible para su uso, o de lo contrario, esperar su turno.

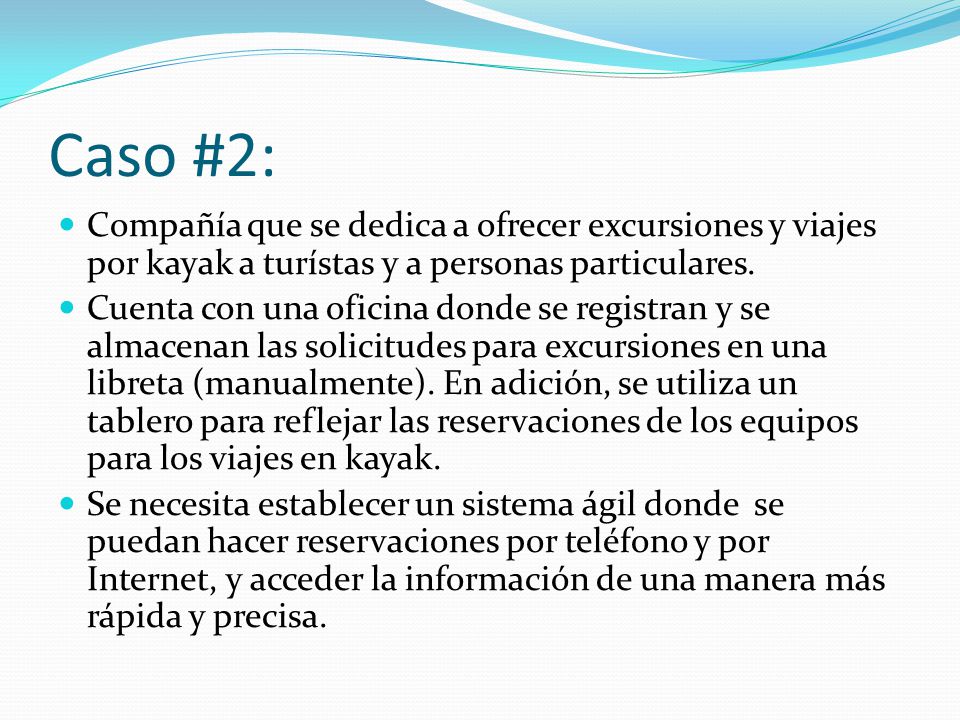

25 Caso #2: Compañía que se dedica a ofrecer excursiones y viajes por kayak a turístas y a personas particulares. Cuenta con una oficina donde se registran y se almacenan las solicitudes para excursiones en una libreta (manualmente). En adición, se utiliza un tablero para reflejar las reservaciones de los equipos para los viajes en kayak. Se necesita establecer un sistema ágil donde se puedan hacer reservaciones por teléfono y por Internet, y acceder la información de una manera más rápida y precisa.

26 Pasos en la Investigación Preliminar
