1 CABLEADO ESTRUCTURADO INTRODUCCION A LAS REDES DE DATOS Y NORMAS
POR: SEVINNE MACHADO

2 CABLE UTP Es un cable de cobre, y por tanto conductor de electricidad, que se utiliza para telecomunicaciones y que consta de uno o más pares, ninguno de los cuales está blindado (apantallado) Par trenzado Revestimiento exterior Aislamiento plástico con codificación de color

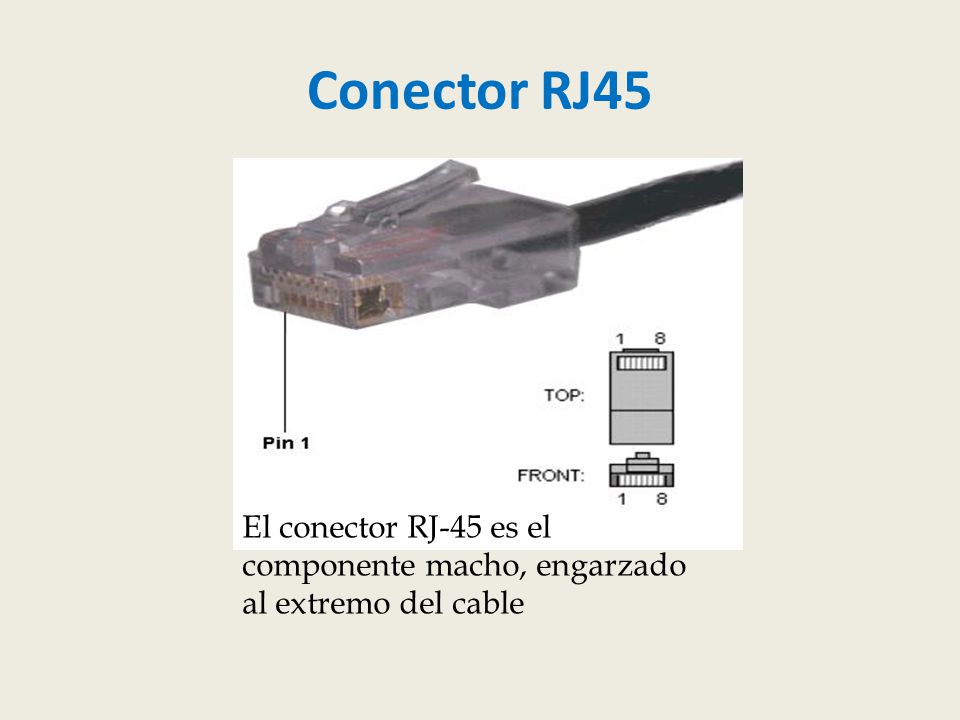

3 Conector RJ45 El conector RJ-45 es el componente macho, engarzado al extremo del cable

4 JACK RJ45 El jack RJ45 es el componente femenino en un dispositivo de red, toma de pared o panel de conexión

5 INTRODUCCIÓN A LAS REDES DE DATOS
Una red de datos es un sistema que enlaza dos o más puntos (terminales) por un medio físico, el cual sirve para enviar o recibir un determinado flujo de información. Existen dos normas para cableado estructurado para redes locales de computadoras, las cuales son : La EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). Las cuales se diferencian por la configuración de colores de los pares para el conector RJ45, también conocido como Ethernet cable diagram. ALOHA desarrollo la asignación dinámica de ancho de banda para un numero X de usuarios y aplicaciones. Las 7 capas del modelo OSI definen las bases de las primeras redes de área local conocida como Ethernet o IEEE 802.3, hasta las nuevas tecnologías de redes LANs como ATM y Gigabit.}

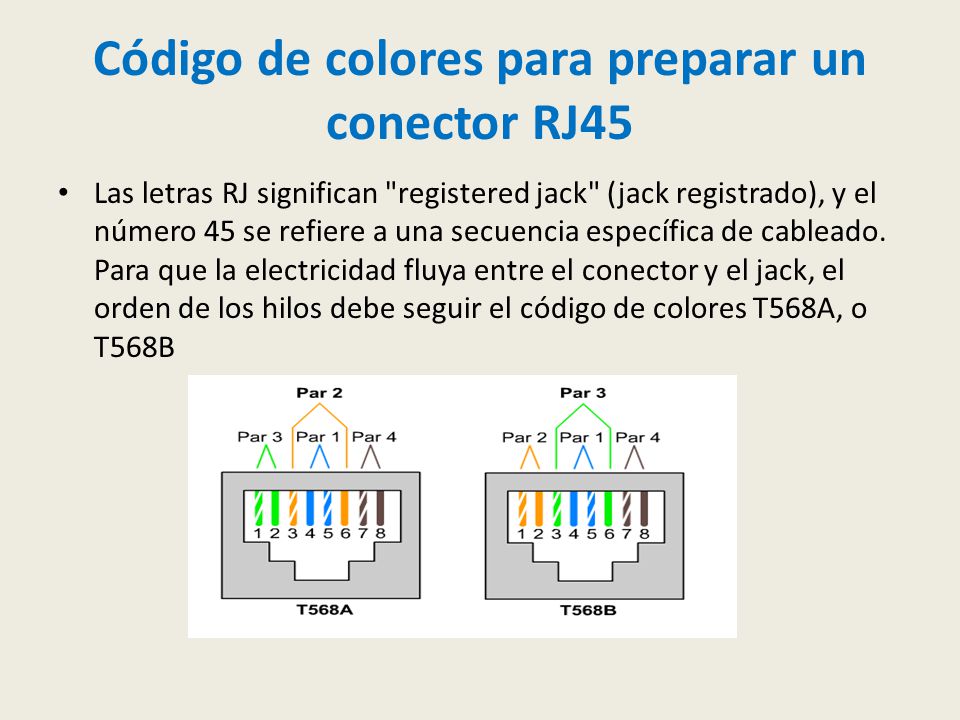

6 Código de colores para preparar un conector RJ45
Las letras RJ significan "registered jack" (jack registrado), y el número 45 se refiere a una secuencia específica de cableado. Para que la electricidad fluya entre el conector y el jack, el orden de los hilos debe seguir el código de colores T568A, o T568B

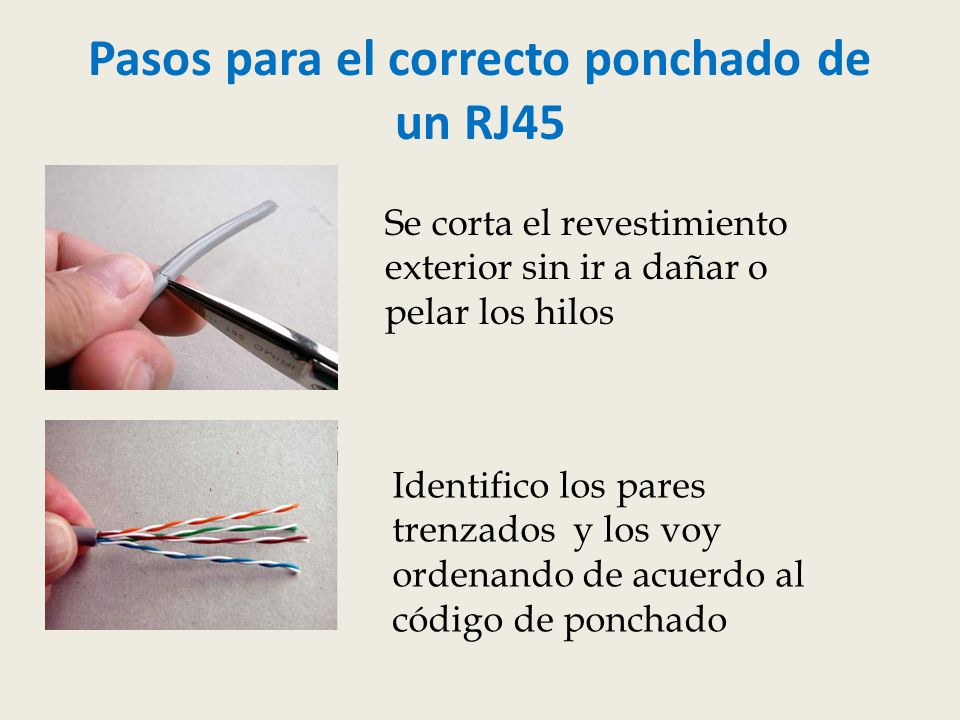

7 Pasos para el correcto ponchado de un RJ45
Se corta el revestimiento exterior sin ir a dañar o pelar los hilos Identifico los pares trenzados y los voy ordenando de acuerdo al código de ponchado

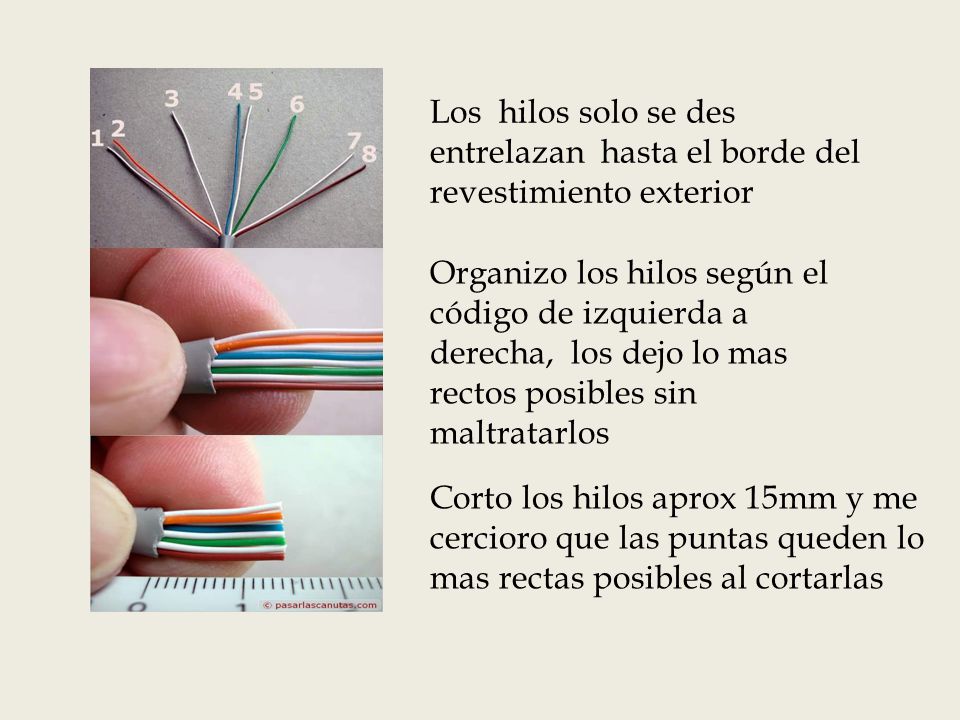

8 Los hilos solo se des entrelazan hasta el borde del revestimiento exterior
Organizo los hilos según el código de izquierda a derecha, los dejo lo mas rectos posibles sin maltratarlos Corto los hilos aprox 15mm y me cercioro que las puntas queden lo mas rectas posibles al cortarlas

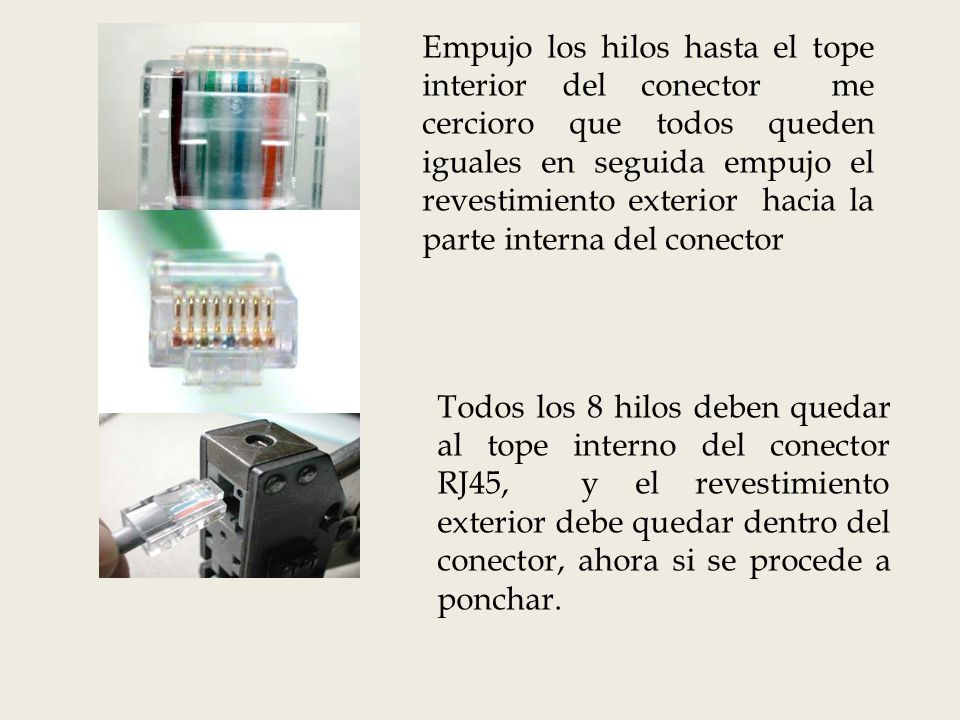

9 Empujo los hilos hasta el tope interior del conector me cercioro que todos queden iguales en seguida empujo el revestimiento exterior hacia la parte interna del conector Todos los 8 hilos deben quedar al tope interno del conector RJ45, y el revestimiento exterior debe quedar dentro del conector, ahora si se procede a ponchar.

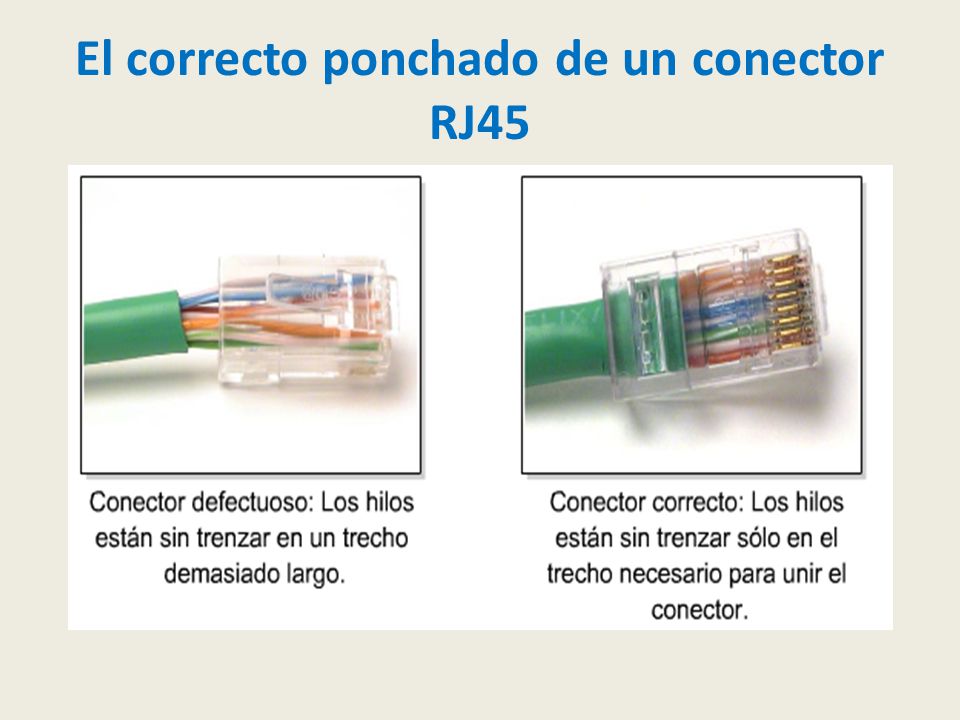

10 El correcto ponchado de un conector RJ45

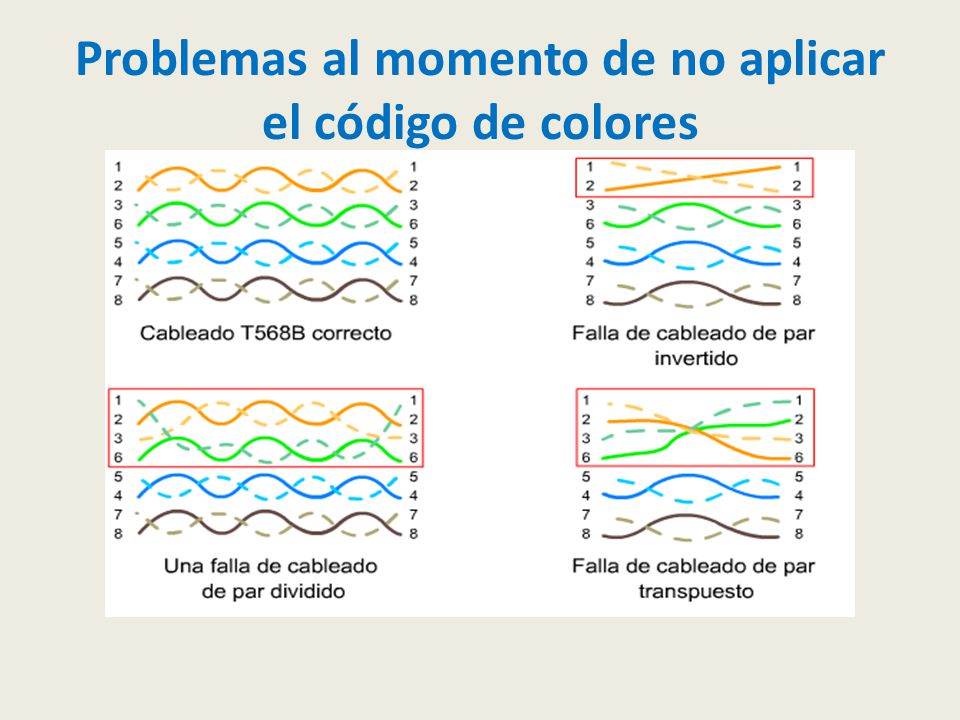

11 Problemas al momento de no aplicar el código de colores

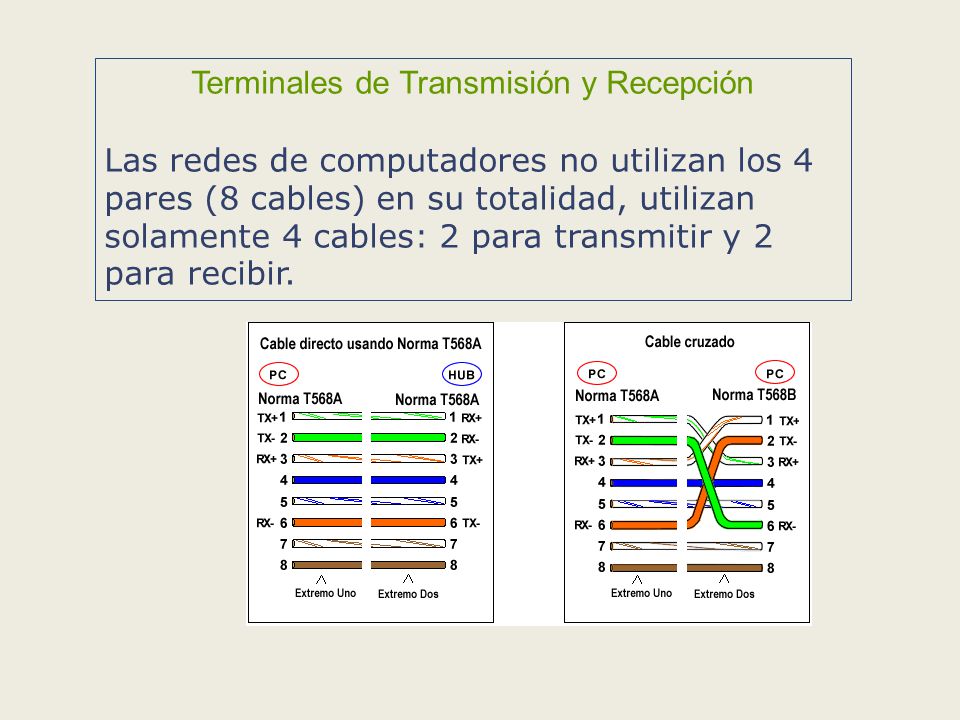

12 Terminales de Transmisión y Recepción
Las redes de computadores no utilizan los 4 pares (8 cables) en su totalidad, utilizan solamente 4 cables: 2 para transmitir y 2 para recibir.

13 El cable cruzado sirve para conectar dos dispositivos
COMO PONCHAR UN CABLE DE RED CRUZADO PARA CONECTAR DOS COMPUTADORES ENTRE SI? El cable cruzado es utilizado para conectar dos PCs directamente o equipos activos entre e si, como hub con hub, con switch, router, etc. Un cable cruzado es aquel donde en los extremos la configuración es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmisión de un lado para que llegue a recepción del otro, y la recepción del origen a transmisión del final. Para crear el cable de red cruzado, lo único que deberá hacer es ponchar un extremo del cable con la norma T568A y el otro extremo con la norma T568B. Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex. El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub.

14 F i n ! Que tengas un buen día !
