2 ¿Qué es? ¨NIC¨ netword interface card (tarjeta de interfaz de red)
Pertenece a la familia de los periféricos Comunica aparatos conectados entre si Comparte recursos entre dos o mas computadoras

3 Existen 4 tipos de tarjetas; Token Ring: Tenían un conector DB-9
Existen 4 tipos de tarjetas; Token Ring: Tenían un conector DB-9. También se utilizó el conector RJ-45 para las NICs (tarjetas de redes) y los MAUs (Multiple Access Unit- Unidad de múltiple acceso que era el núcleo de una red Token Ring).

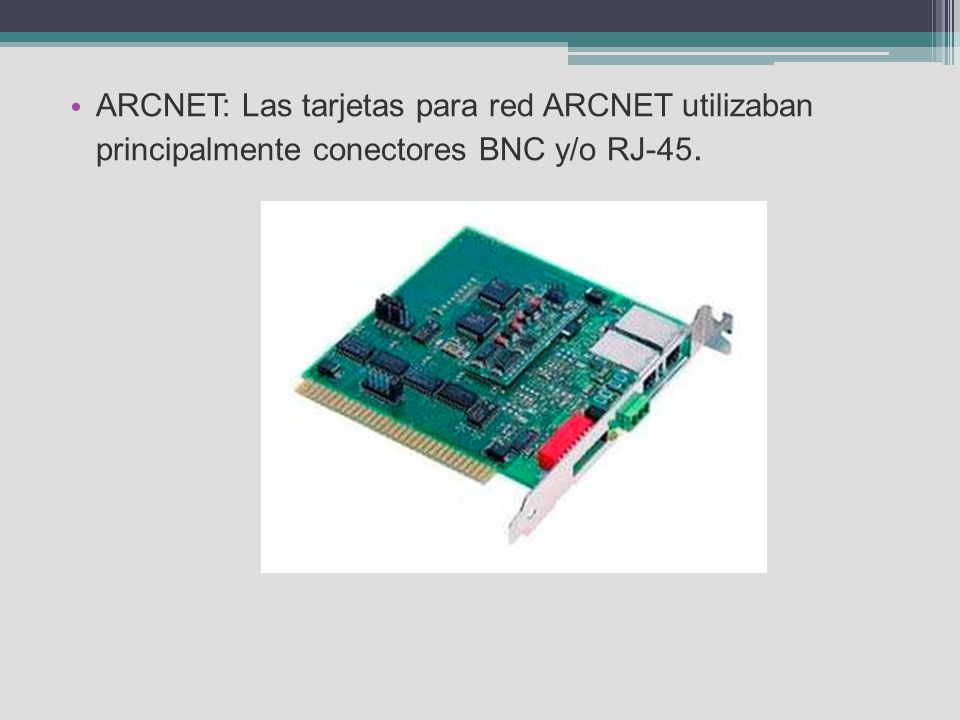

4 ARCNET: Las tarjetas para red ARCNET utilizaban principalmente conectores BNC y/o RJ-45.

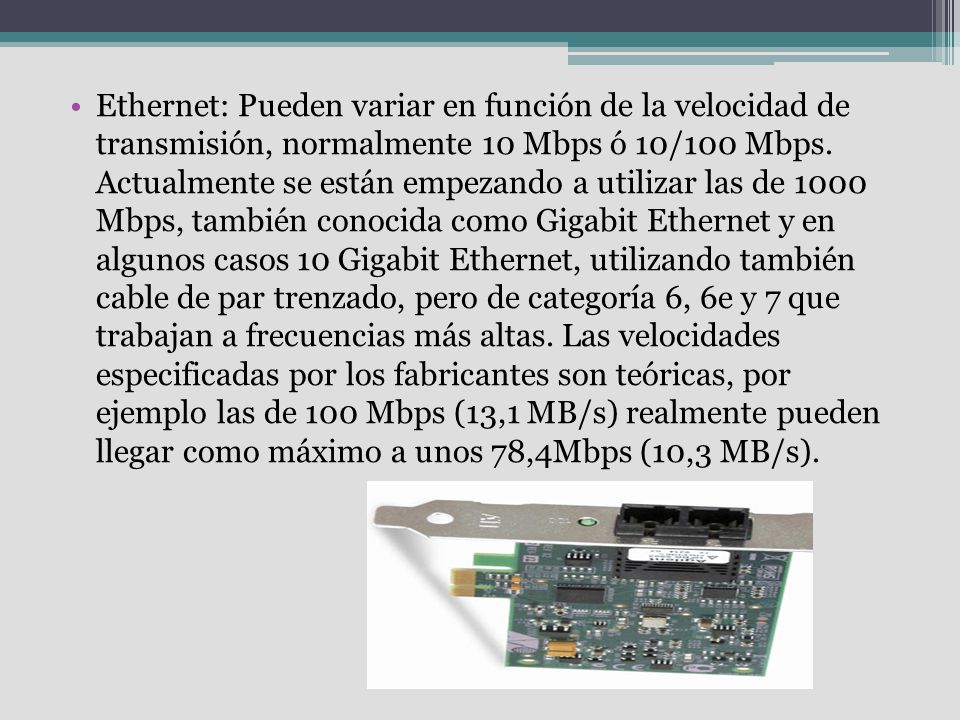

5 Ethernet: Pueden variar en función de la velocidad de transmisión, normalmente 10 Mbps ó 10/100 Mbps. Actualmente se están empezando a utilizar las de Mbps, también conocida como Gigabit Ethernet y en algunos casos 10 Gigabit Ethernet, utilizando también cable de par trenzado, pero de categoría 6, 6e y 7 que trabajan a frecuencias más altas. Las velocidades especificadas por los fabricantes son teóricas, por ejemplo las de 100 Mbps (13,1 MB/s) realmente pueden llegar como máximo a unos 78,4Mbps (10,3 MB/s).

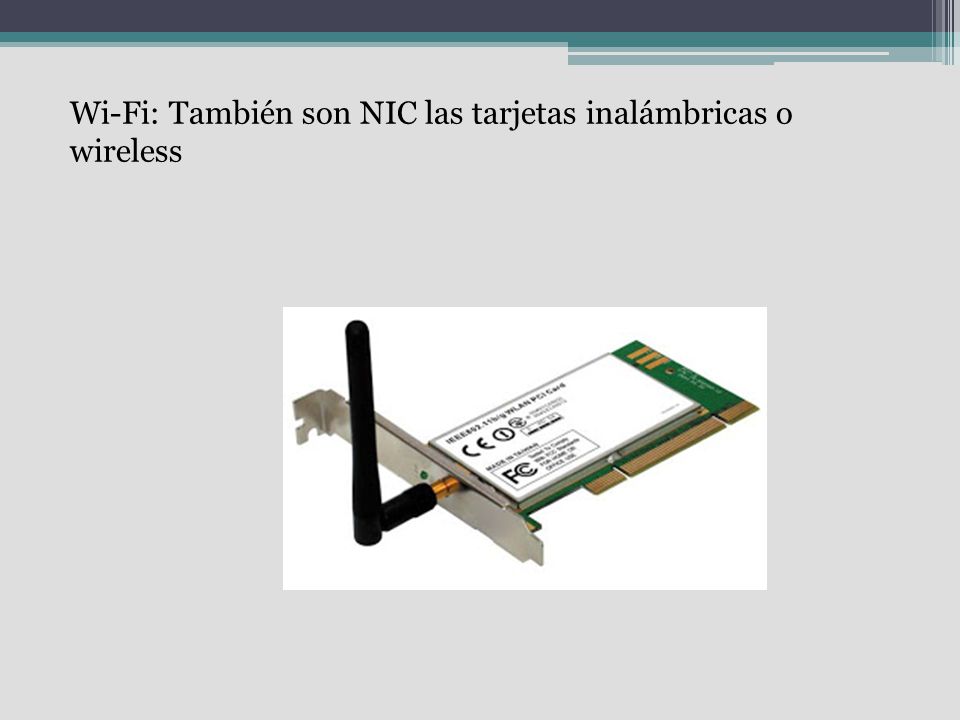

6 Wi-Fi: También son NIC las tarjetas inalámbricas o wireless

7 Fabricantes Tp-link Kontron Westermo Fiberplex Lanner Silicom
Entre otros, estos los mas populares encontraras las tarjetas de red desde 100$ hasta 700$ aproximado

8 Para instalar una tarjeta de red, ya venga en la tarjeta madre solo necesitas los drivers, al igual si instalaras una externa o de USB Permiten la entrada y salida del audio del PC mediante un mezclador Integran un chip que procesa el sonido, liberando al procesador de esto Se encuentran desde 85$ hasta 1200$ dependiendo de los puertos para bocinas SONIDO

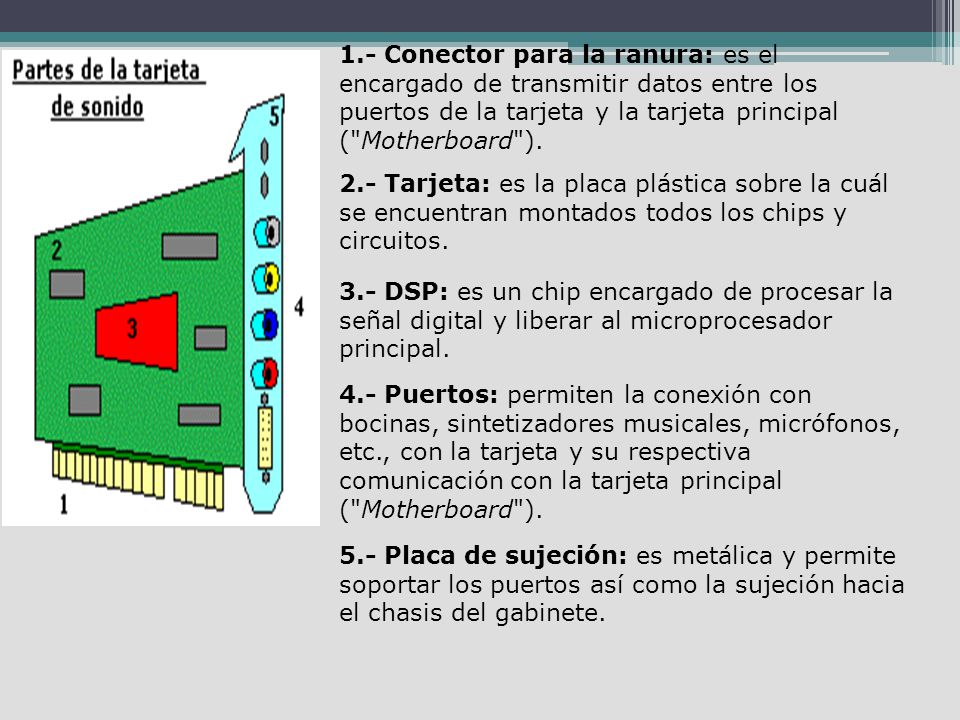

9 1.- Conector para la ranura: es el encargado de transmitir datos entre los puertos de la tarjeta y la tarjeta principal ("Motherboard"). 2.- Tarjeta: es la placa plástica sobre la cuál se encuentran montados todos los chips y circuitos. 3.- DSP: es un chip encargado de procesar la señal digital y liberar al microprocesador principal. 4.- Puertos: permiten la conexión con bocinas, sintetizadores musicales, micrófonos, etc., con la tarjeta y su respectiva comunicación con la tarjeta principal ("Motherboard"). 5.- Placa de sujeción: es metálica y permite soportar los puertos así como la sujeción hacia el chasis del gabinete.

10 VIDEO Transforma información comprensible para el dispositivo de salida (monitor, pantalla, proyector) Al igual que la de sonido, libera al procesador de la proyección de gráficos

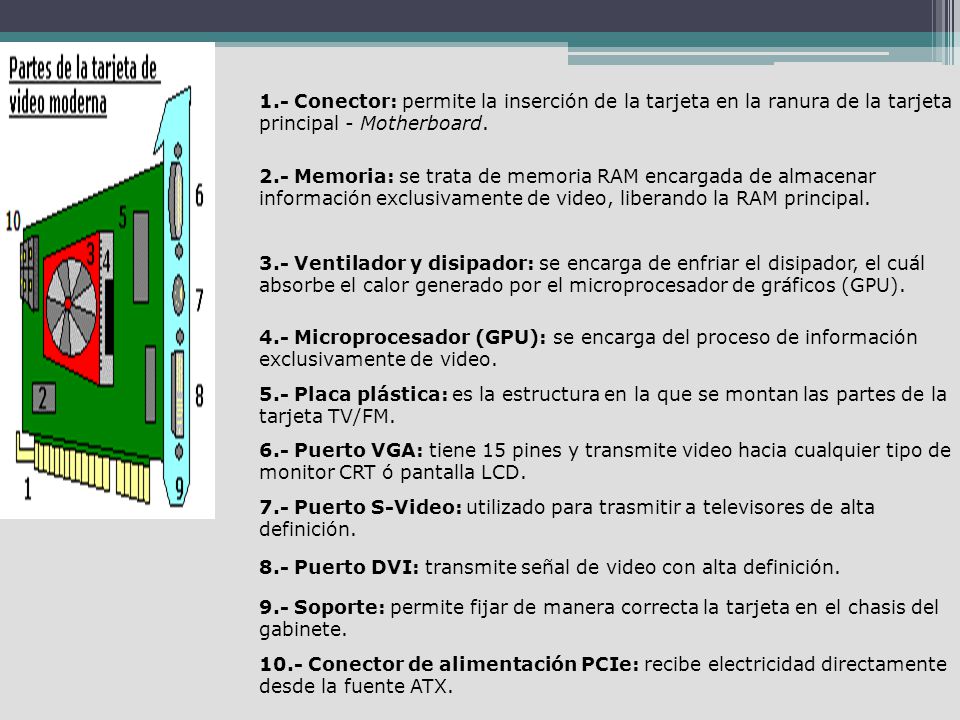

11 1.- Conector: permite la inserción de la tarjeta en la ranura de la tarjeta principal - Motherboard.
2.- Memoria: se trata de memoria RAM encargada de almacenar información exclusivamente de video, liberando la RAM principal. 3.- Ventilador y disipador: se encarga de enfriar el disipador, el cuál absorbe el calor generado por el microprocesador de gráficos (GPU). 4.- Microprocesador (GPU): se encarga del proceso de información exclusivamente de video. 5.- Placa plástica: es la estructura en la que se montan las partes de la tarjeta TV/FM. 6.- Puerto VGA: tiene 15 pines y transmite video hacia cualquier tipo de monitor CRT ó pantalla LCD. 7.- Puerto S-Video: utilizado para trasmitir a televisores de alta definición. 8.- Puerto DVI: transmite señal de video con alta definición. 9.- Soporte: permite fijar de manera correcta la tarjeta en el chasis del gabinete. 10.- Conector de alimentación PCIe: recibe electricidad directamente desde la fuente ATX.
