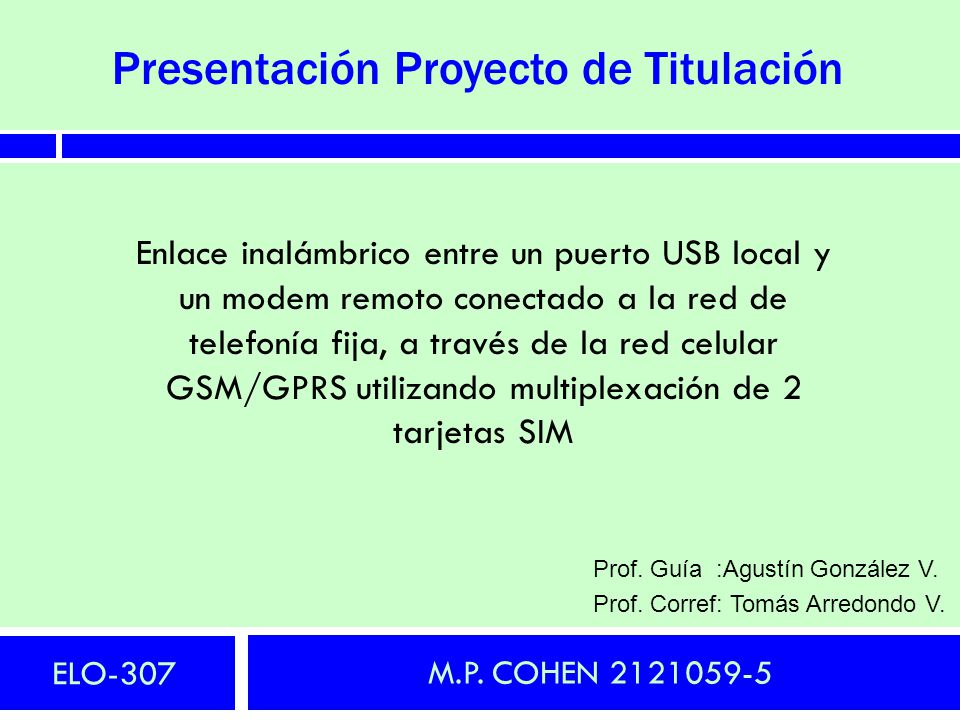

1 Presentación Proyecto de Titulación M.P. COHEN 2121059-5 Enlace inalámbrico entre un puerto USB local y un modem remoto conectado a la red de telefonía fija, a través de la red celular GSM/GPRS utilizando multiplexación de 2 tarjetas SIM ELO-307 Prof. Guía :Agustín González V. Prof. Corref: Tomás Arredondo V.

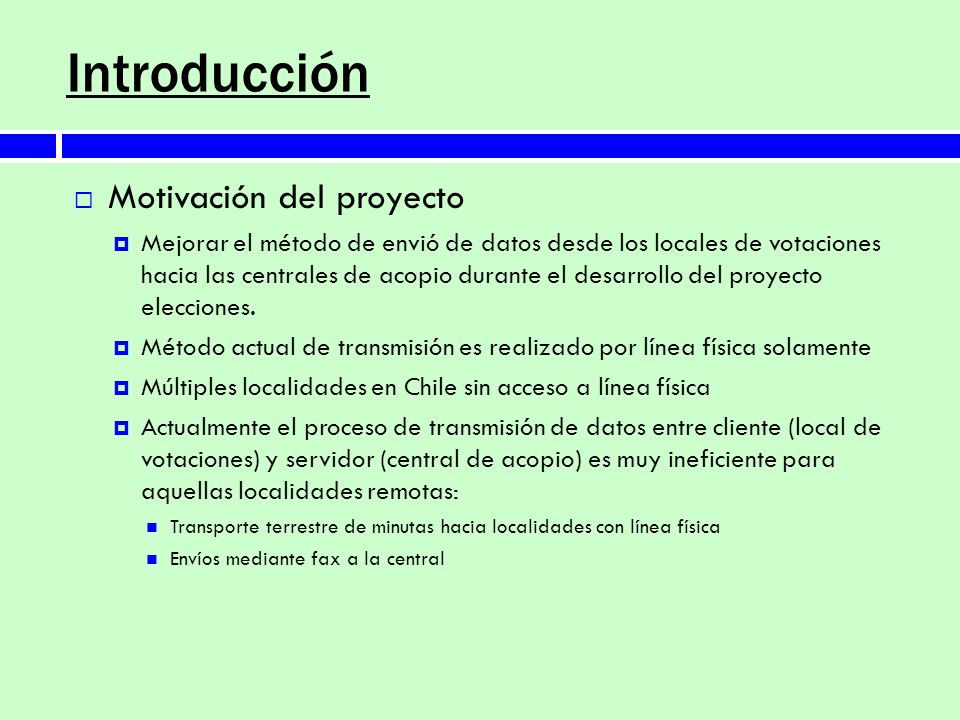

2 Introducción  Motivación del proyecto  Mejorar el método de envió de datos desde los locales de votaciones hacia las centrales de acopio durante el desarrollo del proyecto elecciones.  Método actual de transmisión es realizado por línea física solamente  Múltiples localidades en Chile sin acceso a línea física  Actualmente el proceso de transmisión de datos entre cliente (local de votaciones) y servidor (central de acopio) es muy ineficiente para aquellas localidades remotas: Transporte terrestre de minutas hacia localidades con línea física Envíos mediante fax a la central

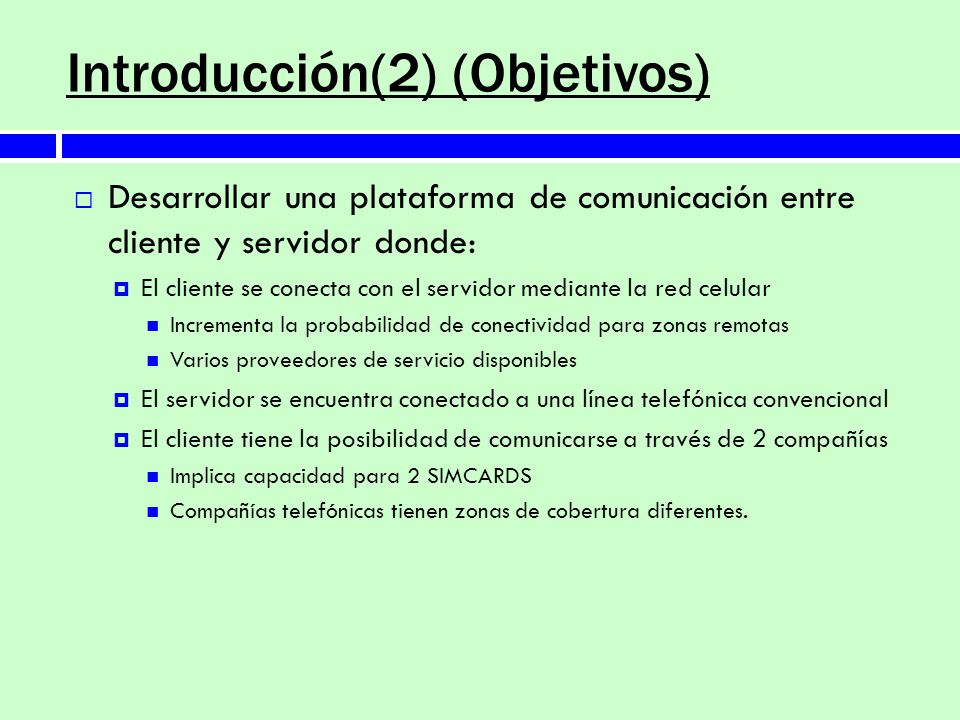

3 Introducción(2) (Objetivos)  Desarrollar una plataforma de comunicación entre cliente y servidor donde:  El cliente se conecta con el servidor mediante la red celular Incrementa la probabilidad de conectividad para zonas remotas Varios proveedores de servicio disponibles  El servidor se encuentra conectado a una línea telefónica convencional  El cliente tiene la posibilidad de comunicarse a través de 2 compañías Implica capacidad para 2 SIMCARDS Compañías telefónicas tienen zonas de cobertura diferentes.

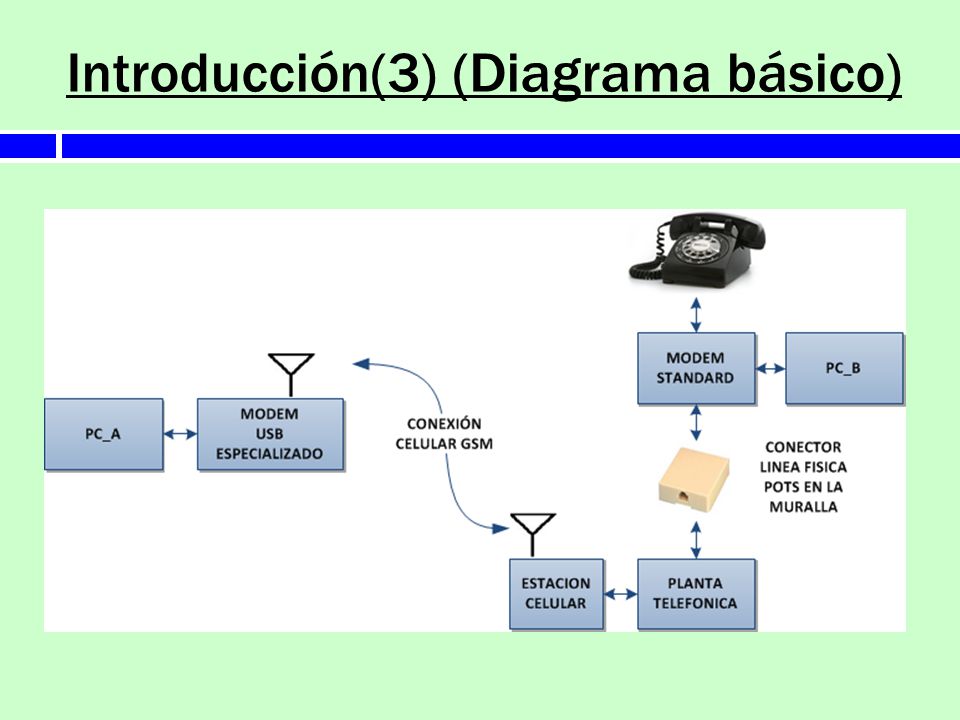

4 Introducción(3) (Diagrama básico)

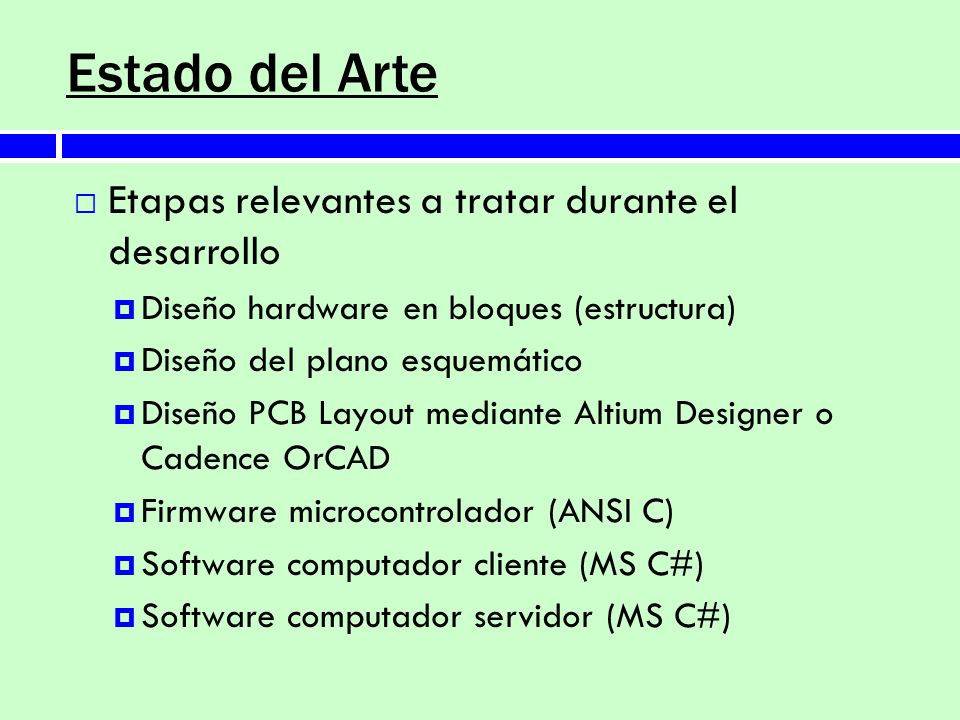

5 Estado del Arte  Etapas relevantes a tratar durante el desarrollo  Diseño hardware en bloques (estructura)  Diseño del plano esquemático  Diseño PCB Layout mediante Altium Designer o Cadence OrCAD  Firmware microcontrolador (ANSI C)  Software computador cliente (MS C#)  Software computador servidor (MS C#)

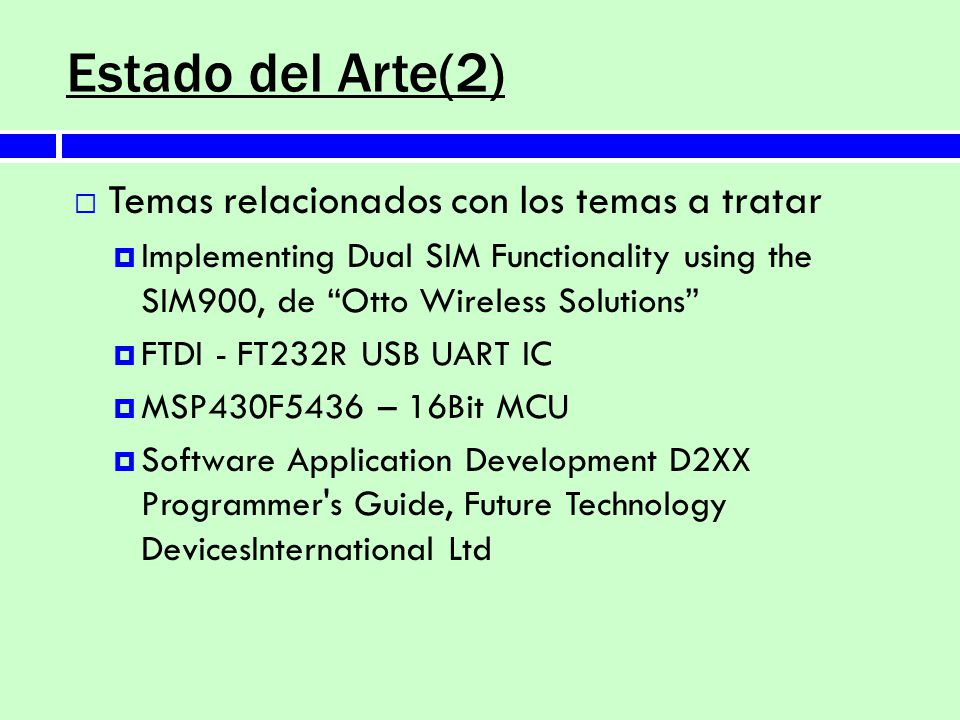

6 Estado del Arte(2)  Temas relacionados con los temas a tratar  Implementing Dual SIM Functionality using the SIM900, de “Otto Wireless Solutions”  FTDI - FT232R USB UART IC  MSP430F5436 – 16Bit MCU  Software Application Development D2XX Programmer's Guide, Future Technology DevicesInternational Ltd

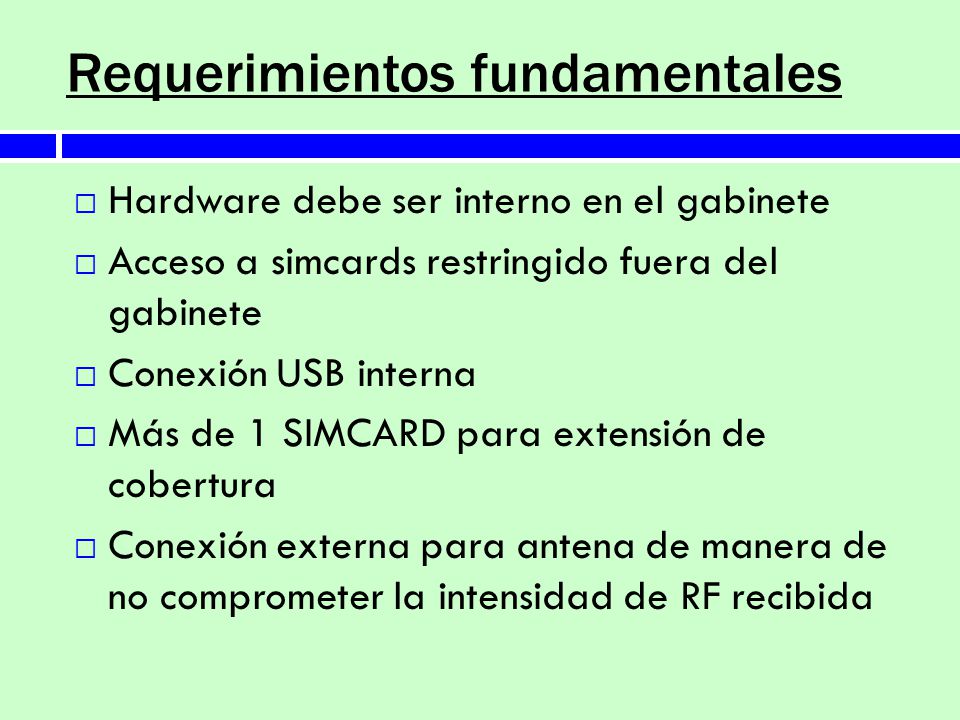

7 Requerimientos fundamentales  Hardware debe ser interno en el gabinete  Acceso a simcards restringido fuera del gabinete  Conexión USB interna  Más de 1 SIMCARD para extensión de cobertura  Conexión externa para antena de manera de no comprometer la intensidad de RF recibida

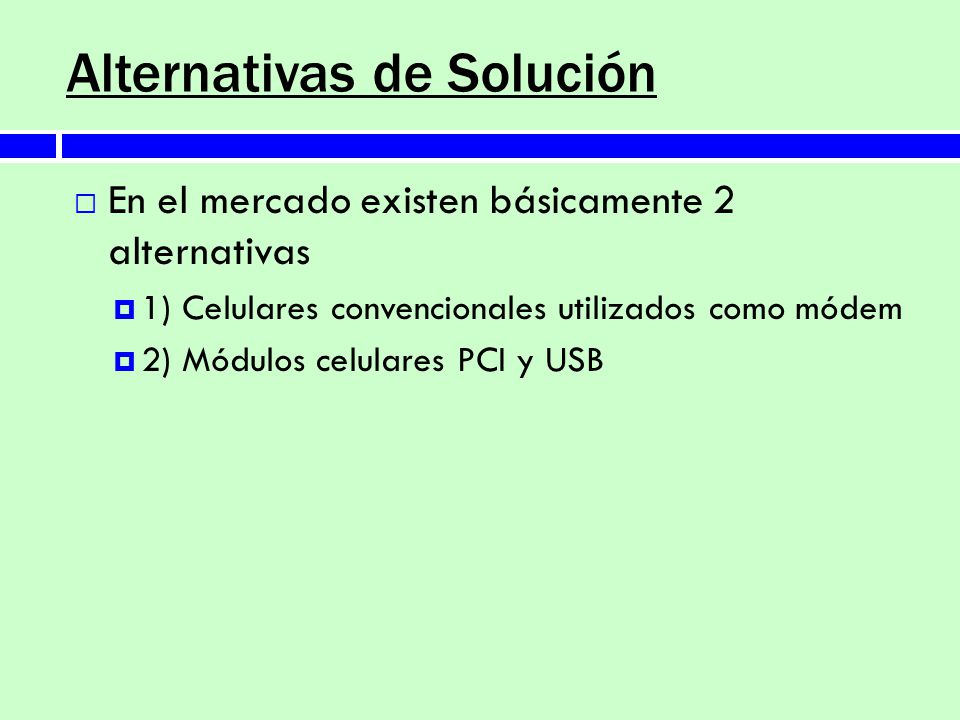

8 Alternativas de Solución  En el mercado existen básicamente 2 alternativas  1) Celulares convencionales utilizados como módem  2) Módulos celulares PCI y USB

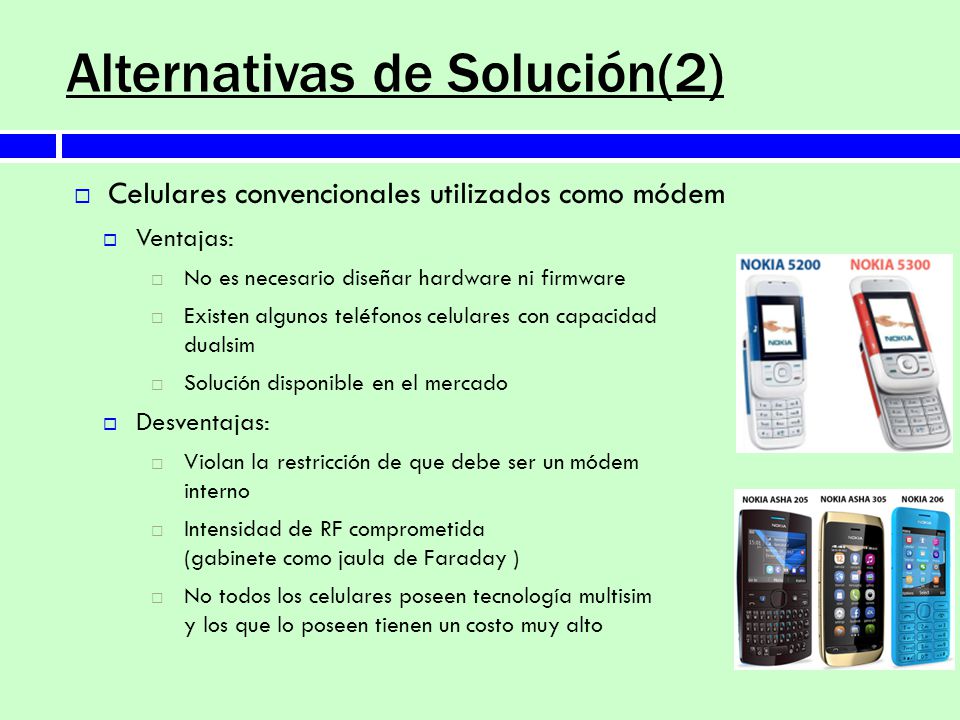

9 Alternativas de Solución(2)  Celulares convencionales utilizados como módem  Ventajas:  No es necesario diseñar hardware ni firmware  Existen algunos teléfonos celulares con capacidad dualsim  Solución disponible en el mercado  Desventajas:  Violan la restricción de que debe ser un módem interno  Intensidad de RF comprometida (gabinete como jaula de Faraday )  No todos los celulares poseen tecnología multisim y los que lo poseen tienen un costo muy alto

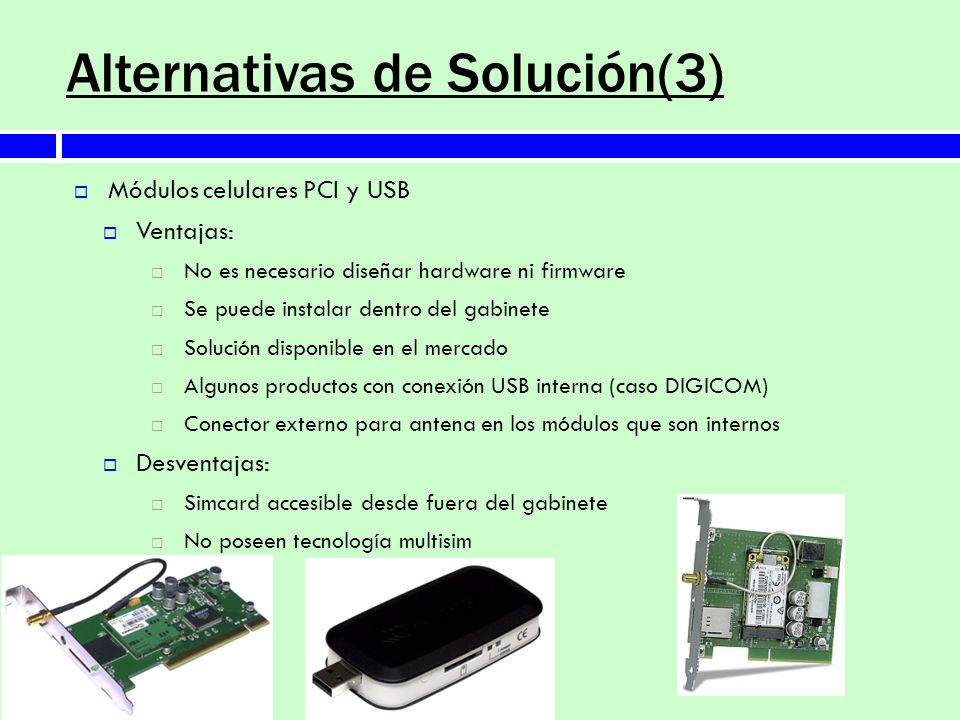

10 Alternativas de Solución(3)  Módulos celulares PCI y USB  Ventajas:  No es necesario diseñar hardware ni firmware  Se puede instalar dentro del gabinete  Solución disponible en el mercado  Algunos productos con conexión USB interna (caso DIGICOM)  Conector externo para antena en los módulos que son internos  Desventajas:  Simcard accesible desde fuera del gabinete  No poseen tecnología multisim

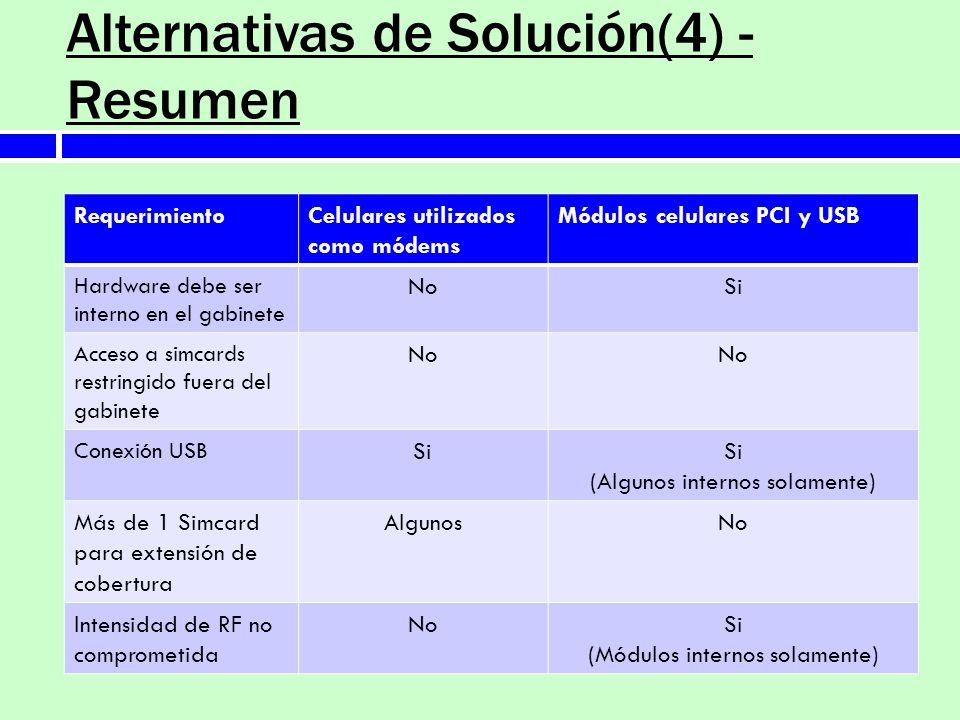

11 Alternativas de Solución(4) - Resumen RequerimientoCelulares utilizados como módems Módulos celulares PCI y USB Hardware debe ser interno en el gabinete NoSi Acceso a simcards restringido fuera del gabinete No Conexión USB SiSi (Algunos internos solamente) Más de 1 Simcard para extensión de cobertura AlgunosNo Intensidad de RF no comprometida NoSi (Módulos internos solamente)

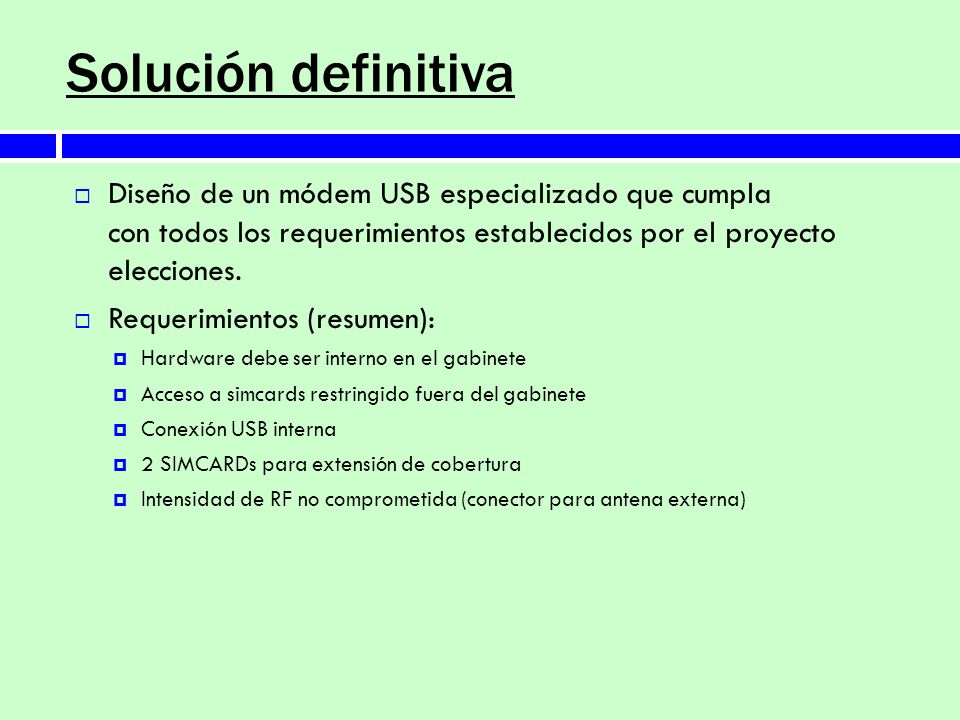

12 Solución definitiva  Diseño de un módem USB especializado que cumpla con todos los requerimientos establecidos por el proyecto elecciones.  Requerimientos (resumen):  Hardware debe ser interno en el gabinete  Acceso a simcards restringido fuera del gabinete  Conexión USB interna  2 SIMCARDs para extensión de cobertura  Intensidad de RF no comprometida (conector para antena externa)

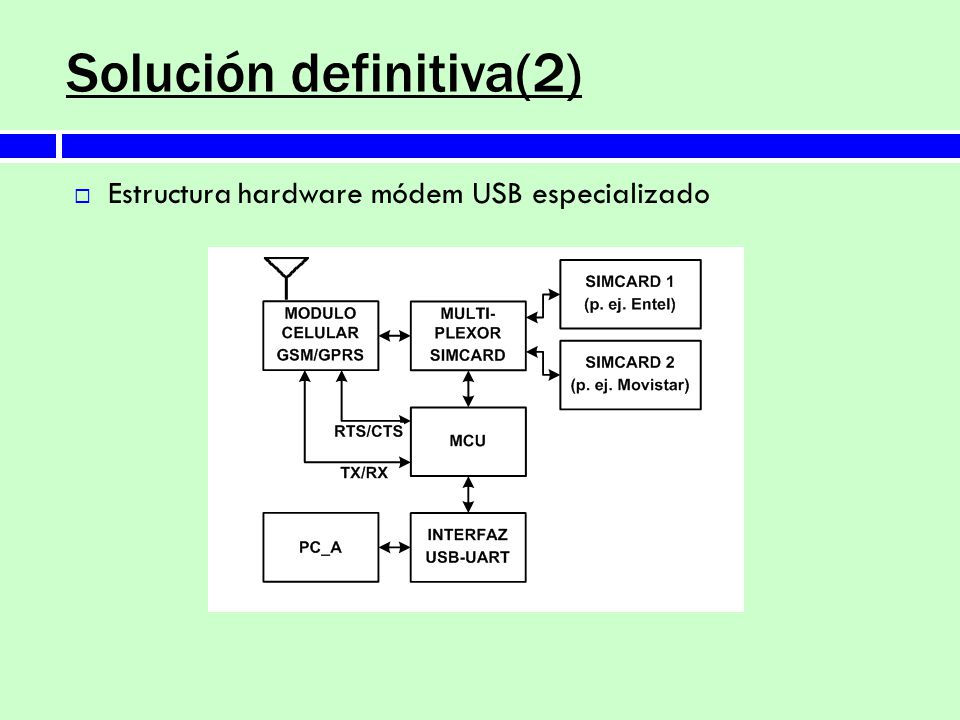

13 Solución definitiva(2)  Estructura hardware módem USB especializado

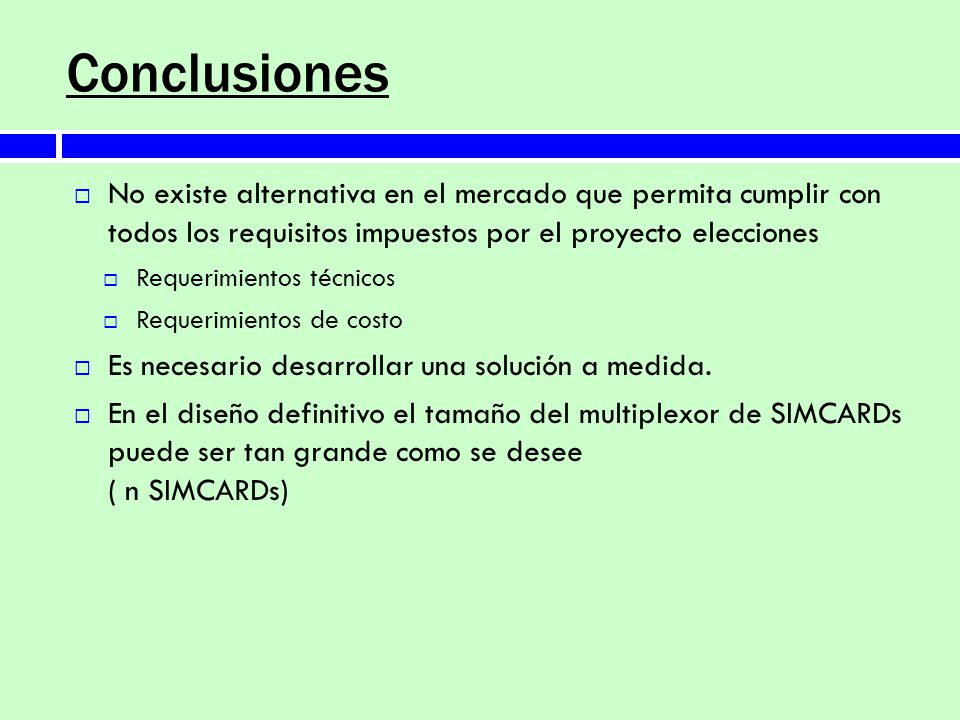

14 Conclusiones  No existe alternativa en el mercado que permita cumplir con todos los requisitos impuestos por el proyecto elecciones  Requerimientos técnicos  Requerimientos de costo  Es necesario desarrollar una solución a medida.  En el diseño definitivo el tamaño del multiplexor de SIMCARDs puede ser tan grande como se desee ( n SIMCARDs)

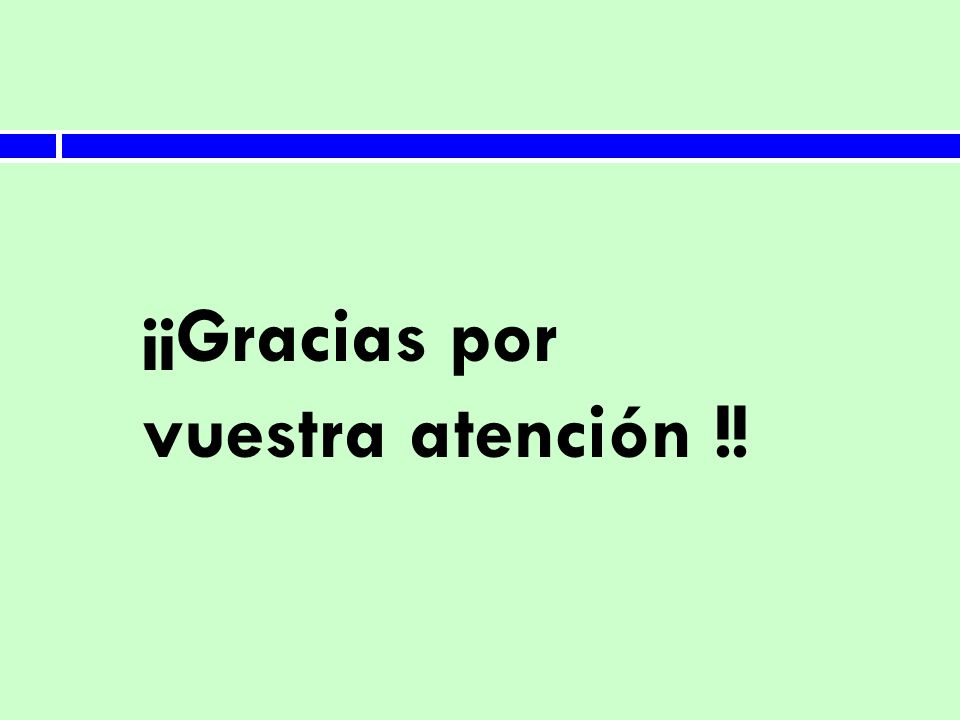

15 ¡¡Gracias por vuestra atención !!
