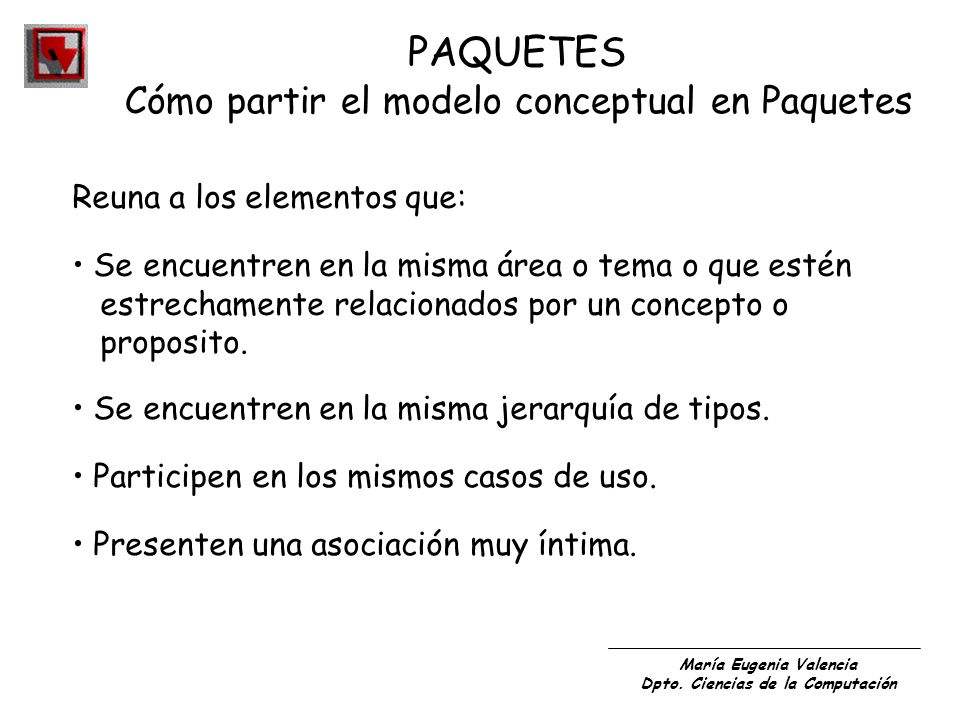

1 María Eugenia Valencia Dpto. Ciencias de la Computación PAQUETES Cómo partir el modelo conceptual en Paquetes Reuna a los elementos que: Se encuentren en la misma área o tema o que estén estrechamente relacionados por un concepto o proposito. Se encuentren en la misma jerarquía de tipos. Participen en los mismos casos de uso. Presenten una asociación muy íntima.

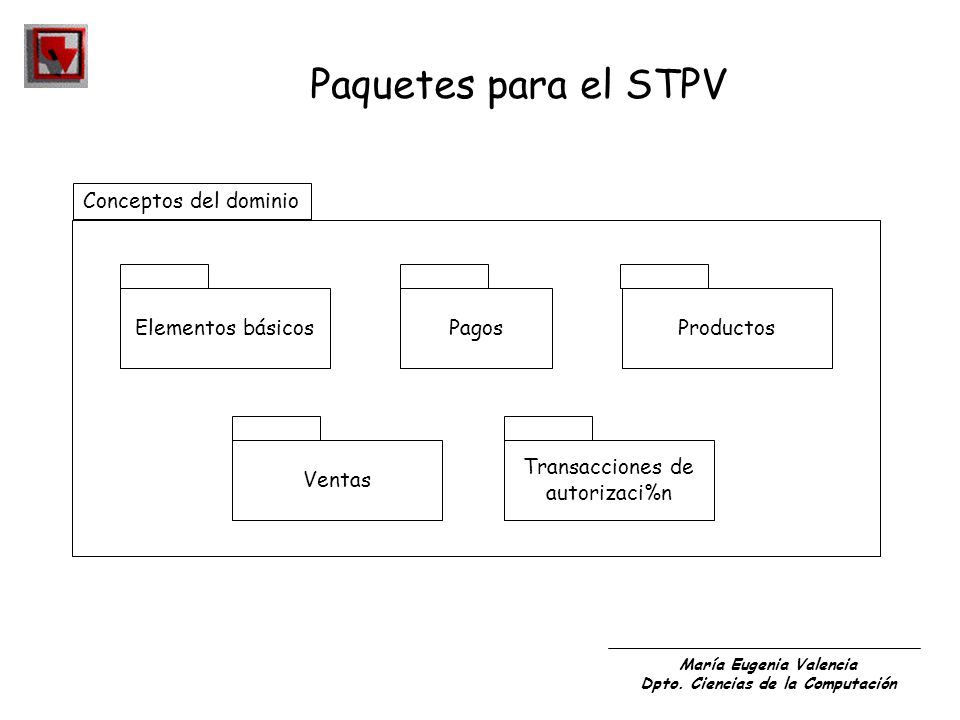

2 María Eugenia Valencia Dpto. Ciencias de la Computación Paquetes para el STPV Conceptos del dominio Elementos básicosPagosProductos Ventas Transacciones de autorizaci%n

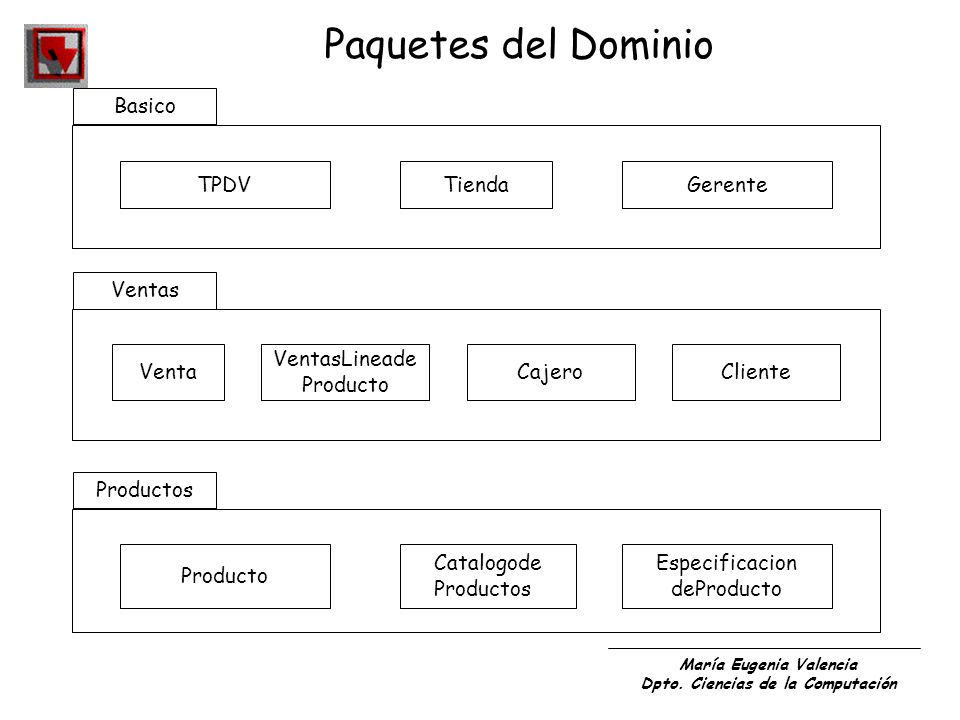

3 María Eugenia Valencia Dpto. Ciencias de la Computación Paquetes del Dominio Basico TPDVTiendaGerente Ventas Venta VentasLineade Producto ClienteCajero Productos Producto Catalogode Productos Especificacion deProducto

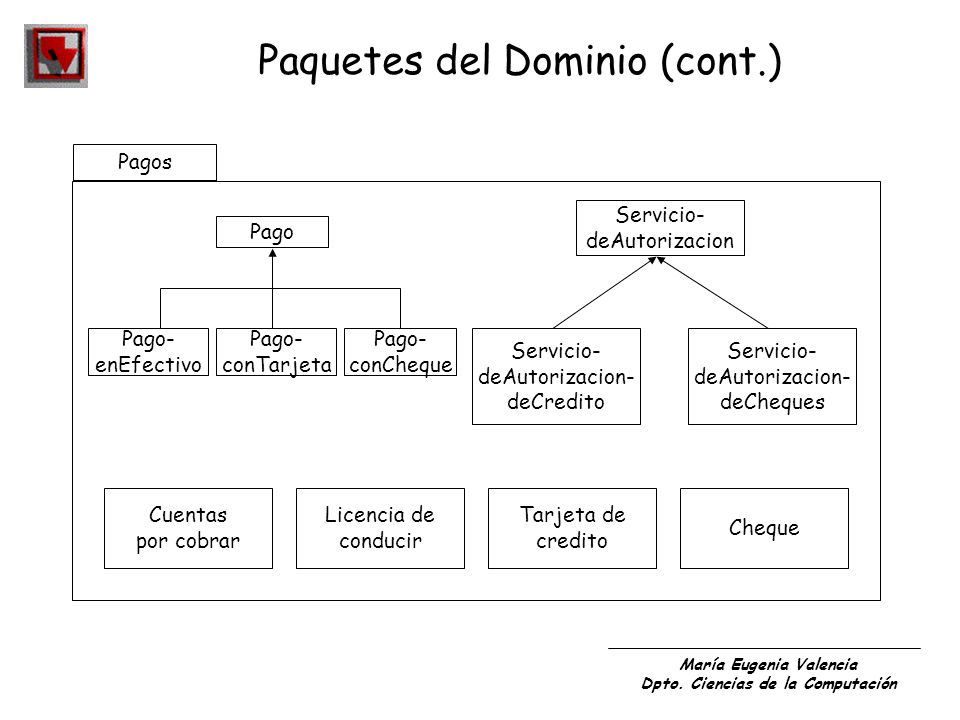

4 María Eugenia Valencia Dpto. Ciencias de la Computación Paquetes del Dominio (cont.) Pagos Pago Servicio- deAutorizacion Pago- enEfectivo Pago- conTarjeta Pago- conCheque Servicio- deAutorizacion- deCredito Servicio- deAutorizacion- deCheques Cuentas por cobrar Licencia de conducir Tarjeta de credito Cheque

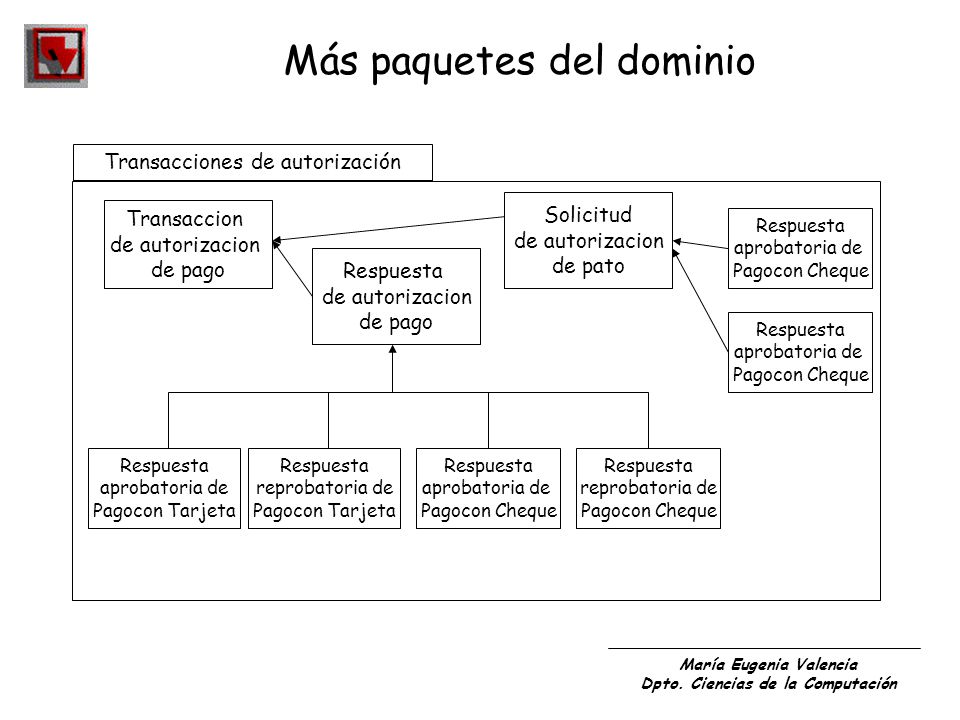

5 María Eugenia Valencia Dpto. Ciencias de la Computación Más paquetes del dominio Transacciones de autorización Transaccion de autorizacion de pago Respuesta de autorizacion de pago Solicitud de autorizacion de pato Respuesta aprobatoria de Pagocon Tarjeta Respuesta reprobatoria de Pagocon Tarjeta Respuesta aprobatoria de Pagocon Cheque Respuesta reprobatoria de Pagocon Cheque Respuesta aprobatoria de Pagocon Cheque Respuesta aprobatoria de Pagocon Cheque
