Display LCD Campos Miranda Brian Rafael

Presentación del tema: "Display LCD Campos Miranda Brian Rafael"— Transcripción de la presentación:

1 Display LCD Campos Miranda Brian Rafael
Juarez Rodriguez Aidee Jacqueline

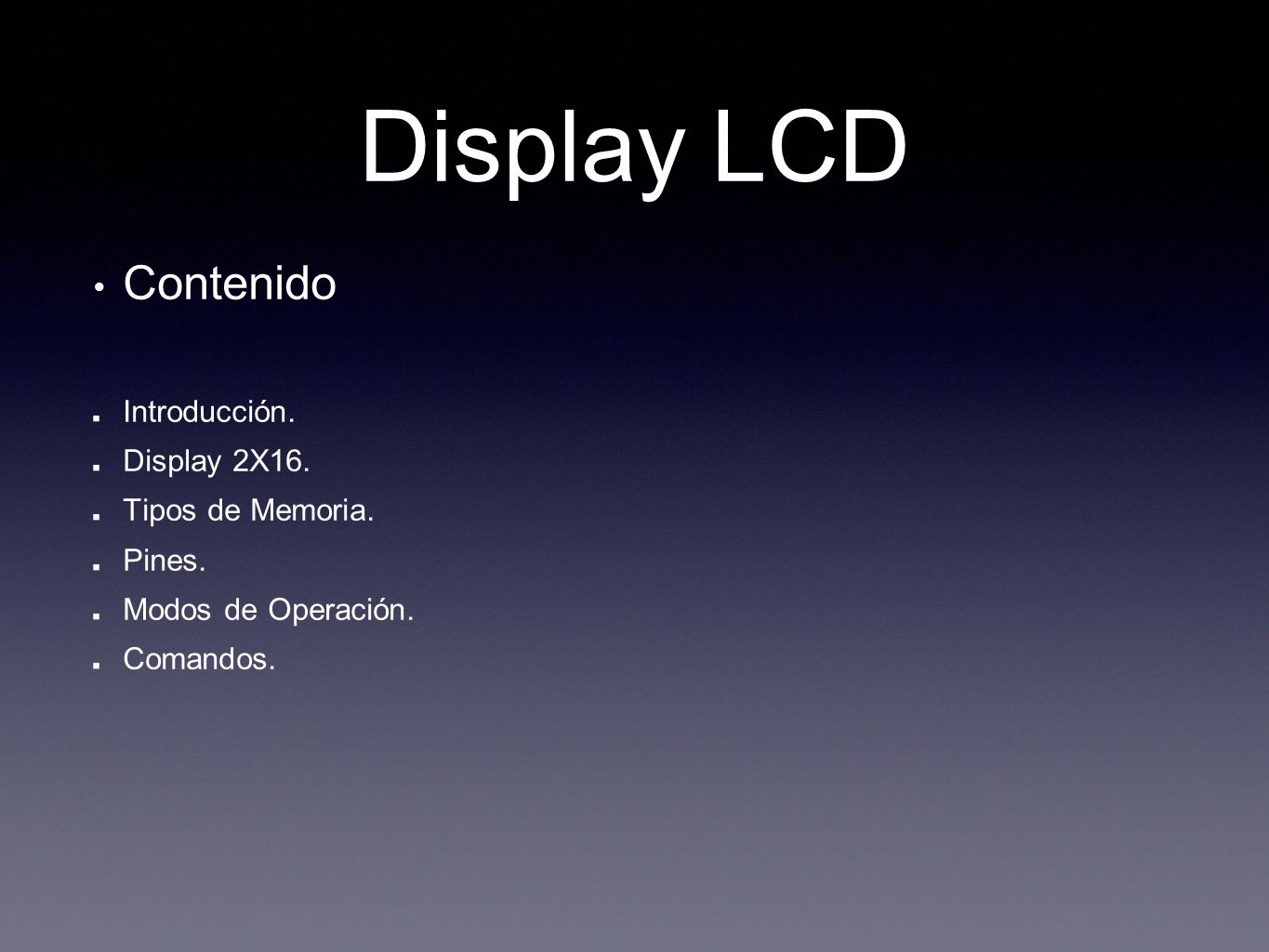

2 Display LCD Contenido Introducción. Display 2X16. Tipos de Memoria.
Pines. Modos de Operación. Comandos.

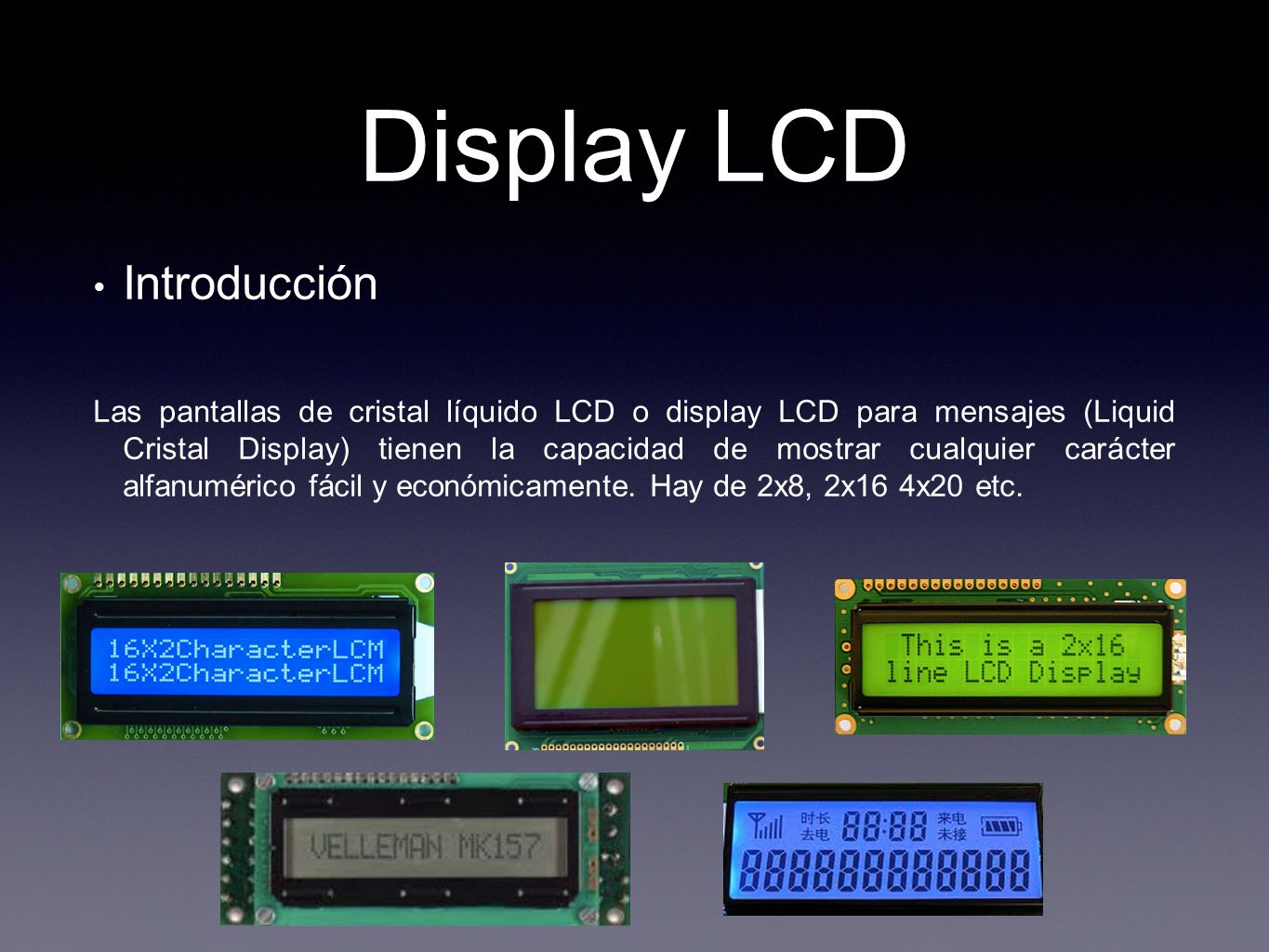

3 Display LCD Introducción
Las pantallas de cristal líquido LCD o display LCD para mensajes (Liquid Cristal Display) tienen la capacidad de mostrar cualquier carácter alfanumérico fácil y económicamente. Hay de 2x8, 2x16 4x20 etc.

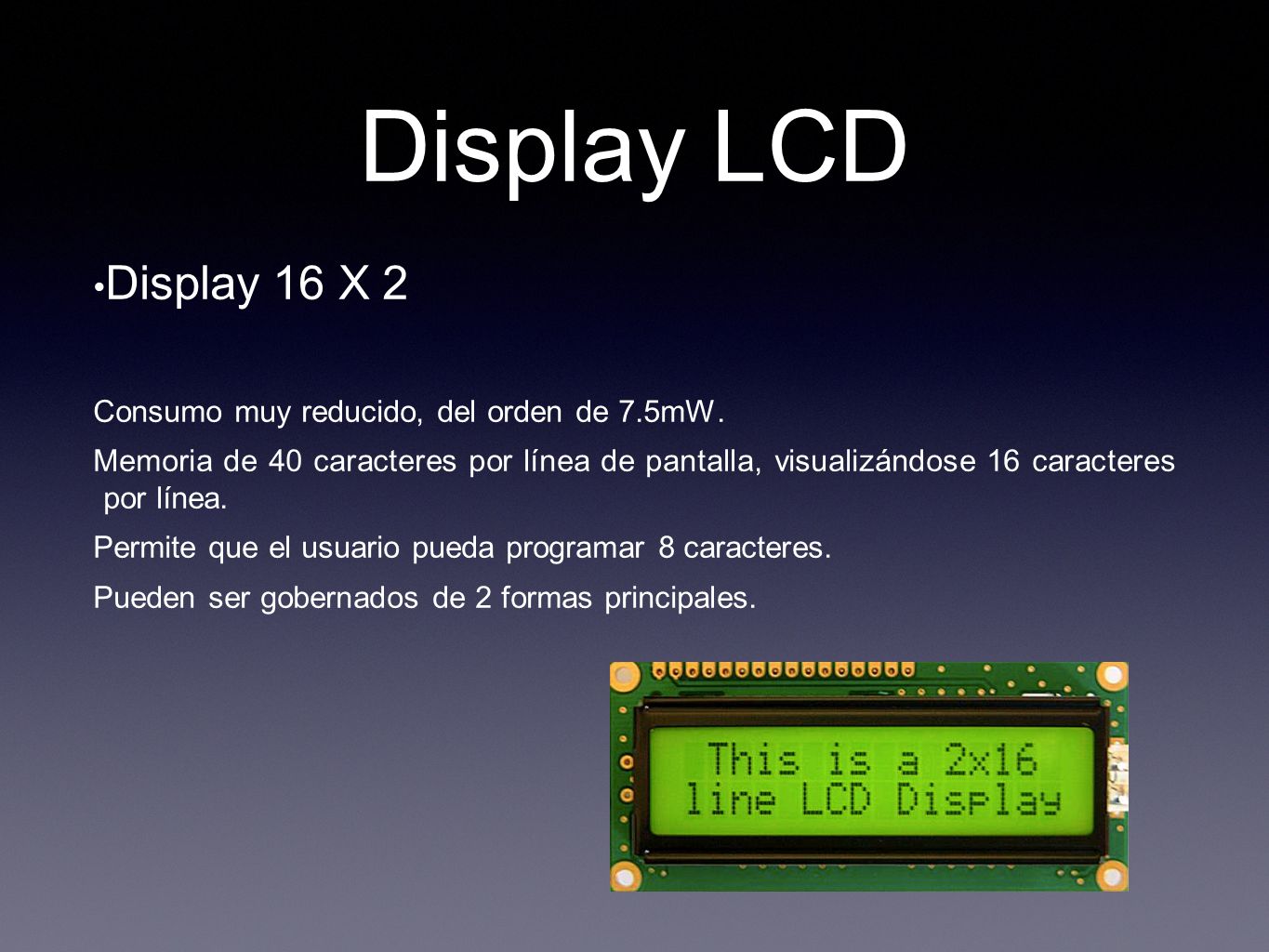

4 Display LCD Display 16 X 2 Consumo muy reducido, del orden de 7.5mW.
Memoria de 40 caracteres por línea de pantalla, visualizándose 16 caracteres por línea. Permite que el usuario pueda programar 8 caracteres. Pueden ser gobernados de 2 formas principales.

5 Display 2X16 Tipos de memoria del LCD DDRAM CGROM CGRAM

6 Se pueden poner hasta 80 caracteres pero se ven pocos.

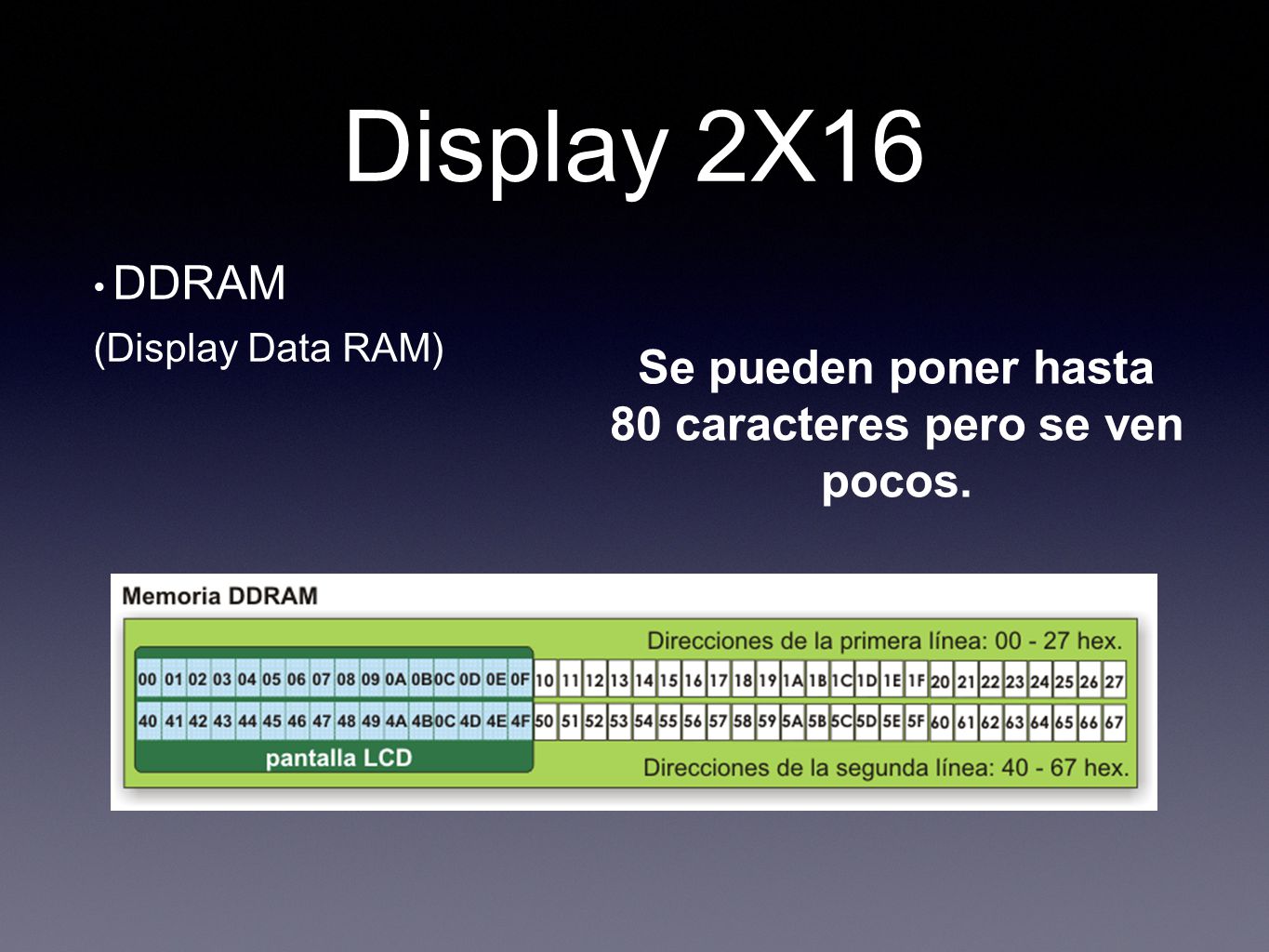

Display 2X16 DDRAM (Display Data RAM) Se pueden poner hasta 80 caracteres pero se ven pocos.

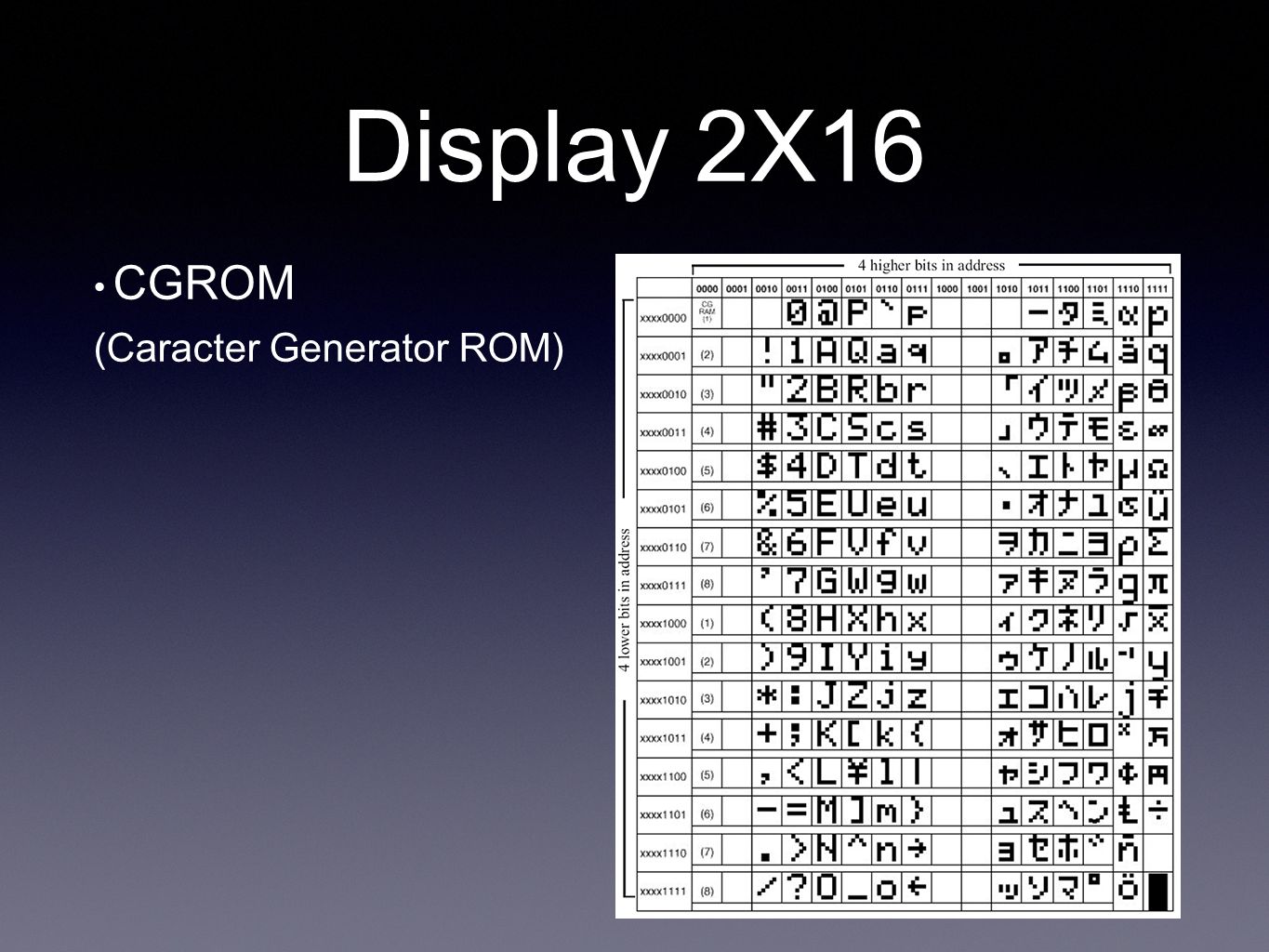

7 Display 2X16 CGROM (Caracter Generator ROM)

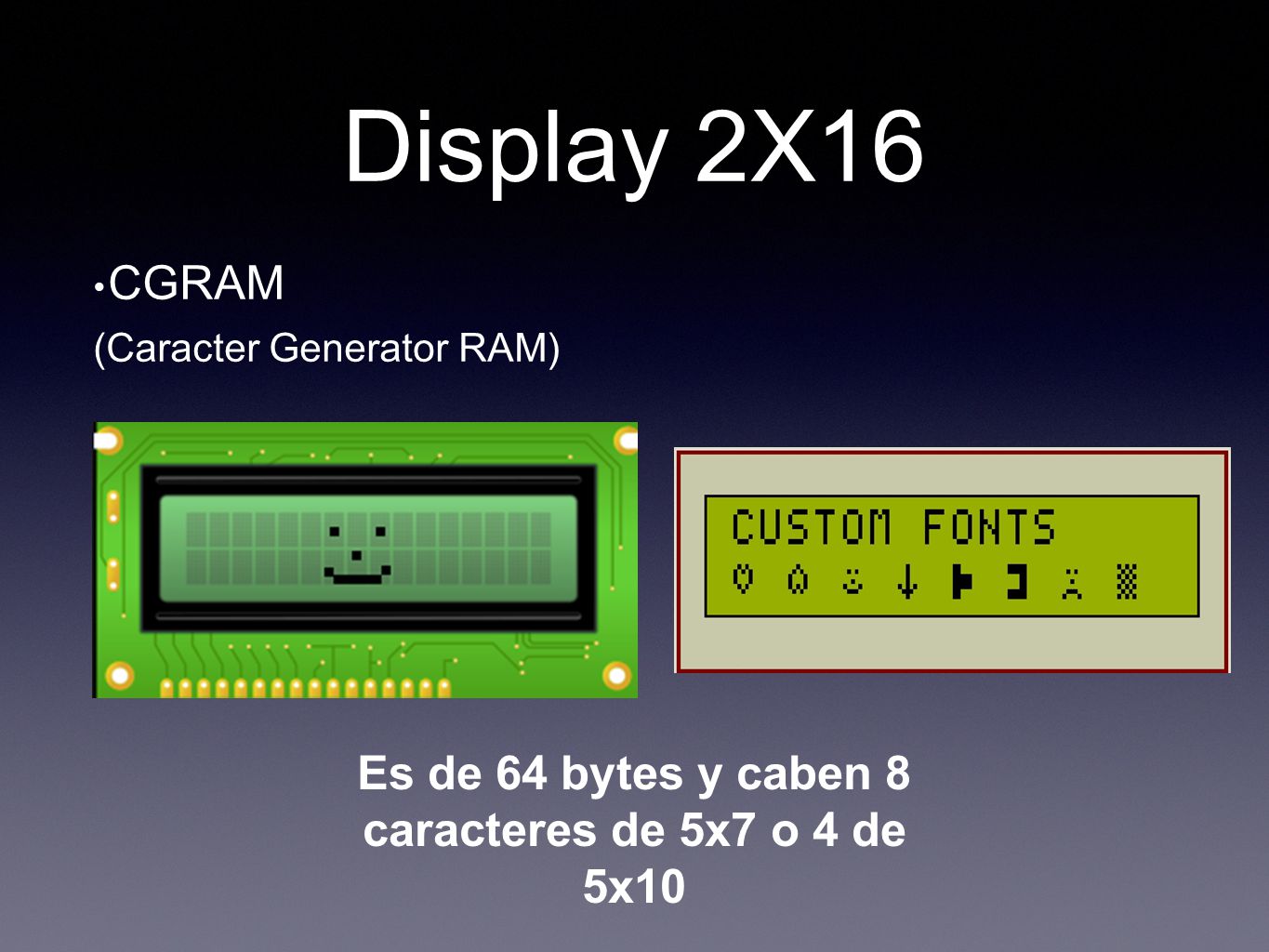

8 Es de 64 bytes y caben 8 caracteres de 5x7 o 4 de 5x10
Display 2X16 CGRAM (Caracter Generator RAM) Es de 64 bytes y caben 8 caracteres de 5x7 o 4 de 5x10

9 Display 2X16 CGRAM (Caracter Generator RAM)

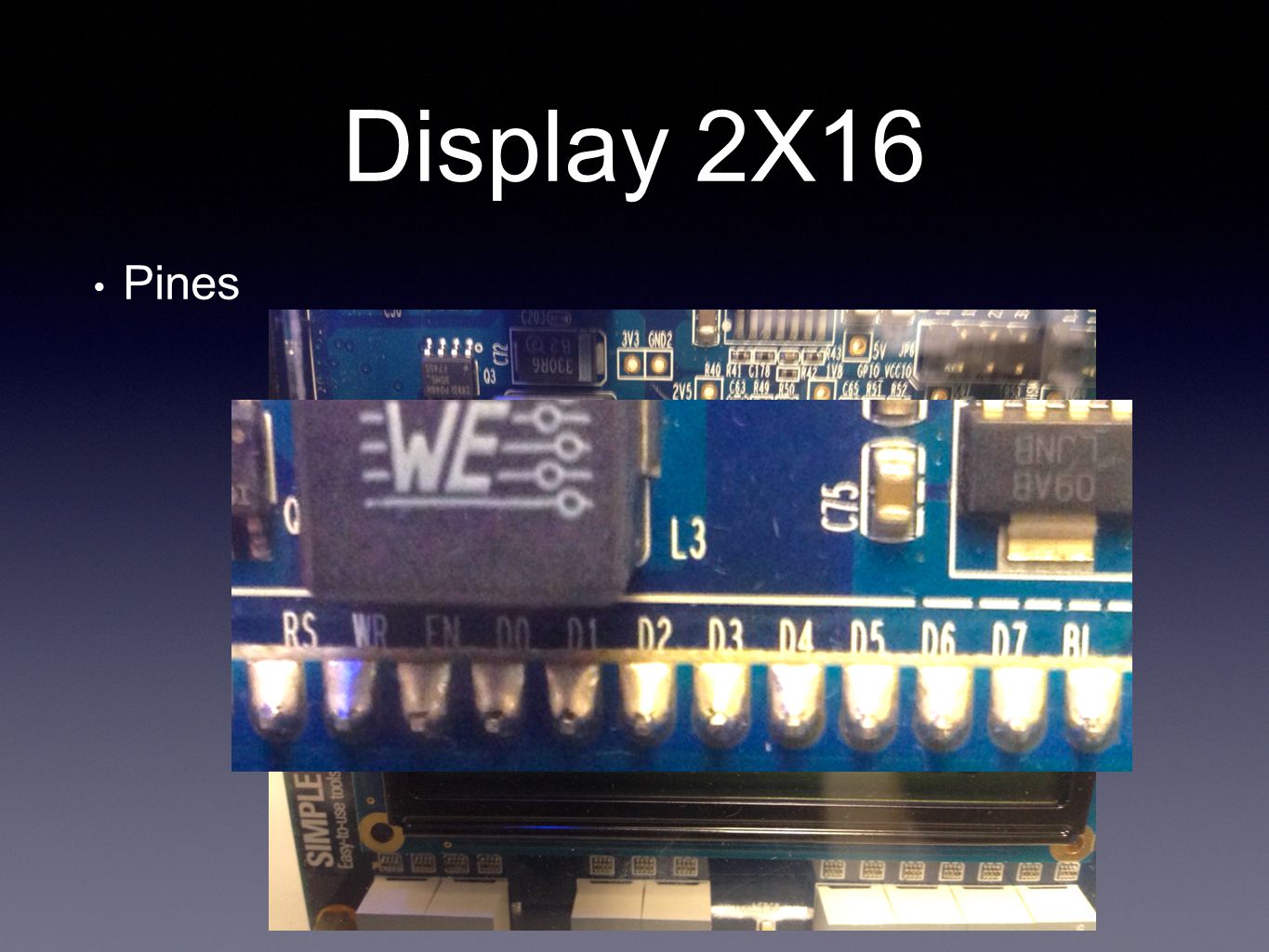

10 Display 2X16 Pines

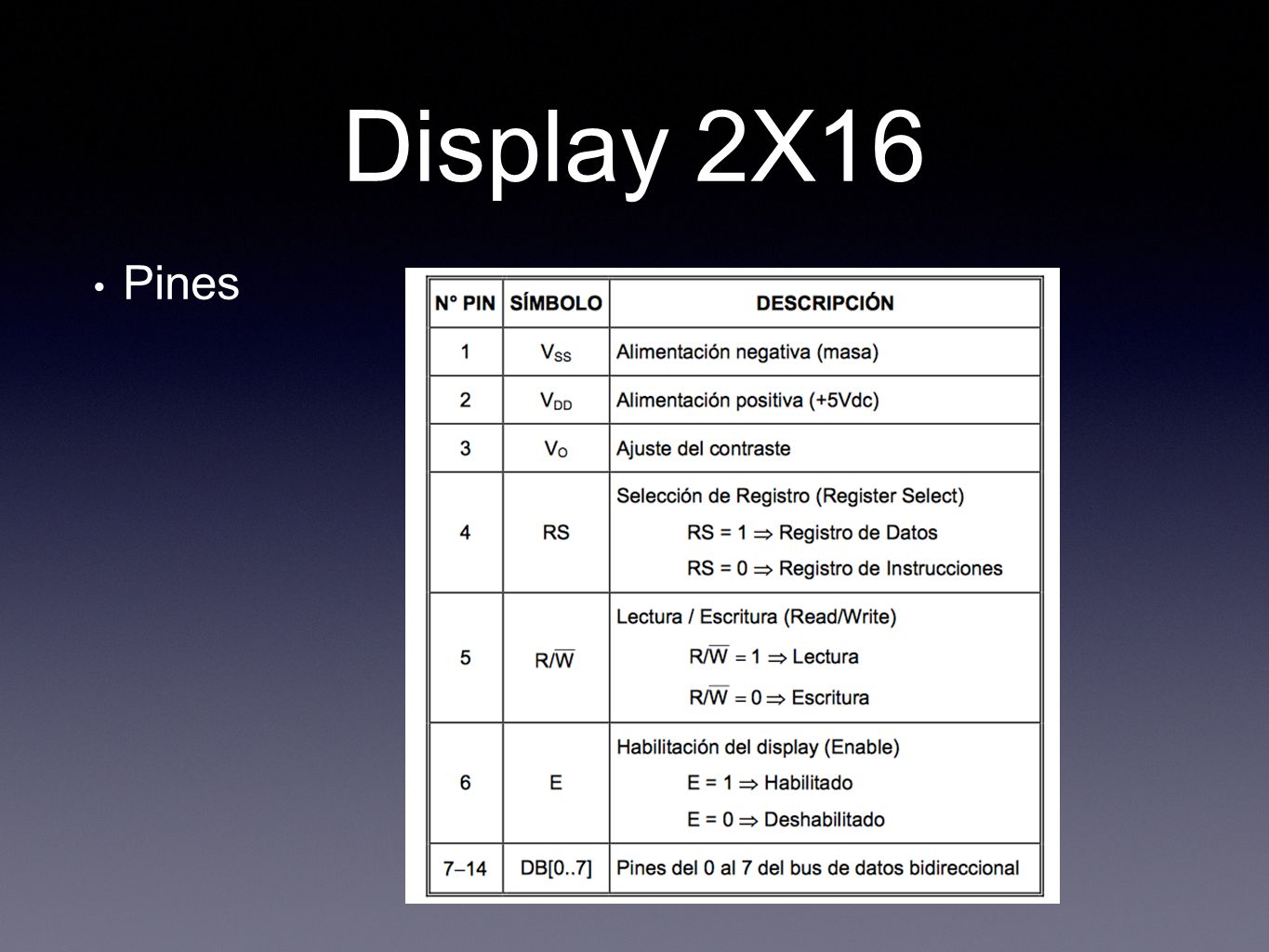

11 Display 2X16 Pines

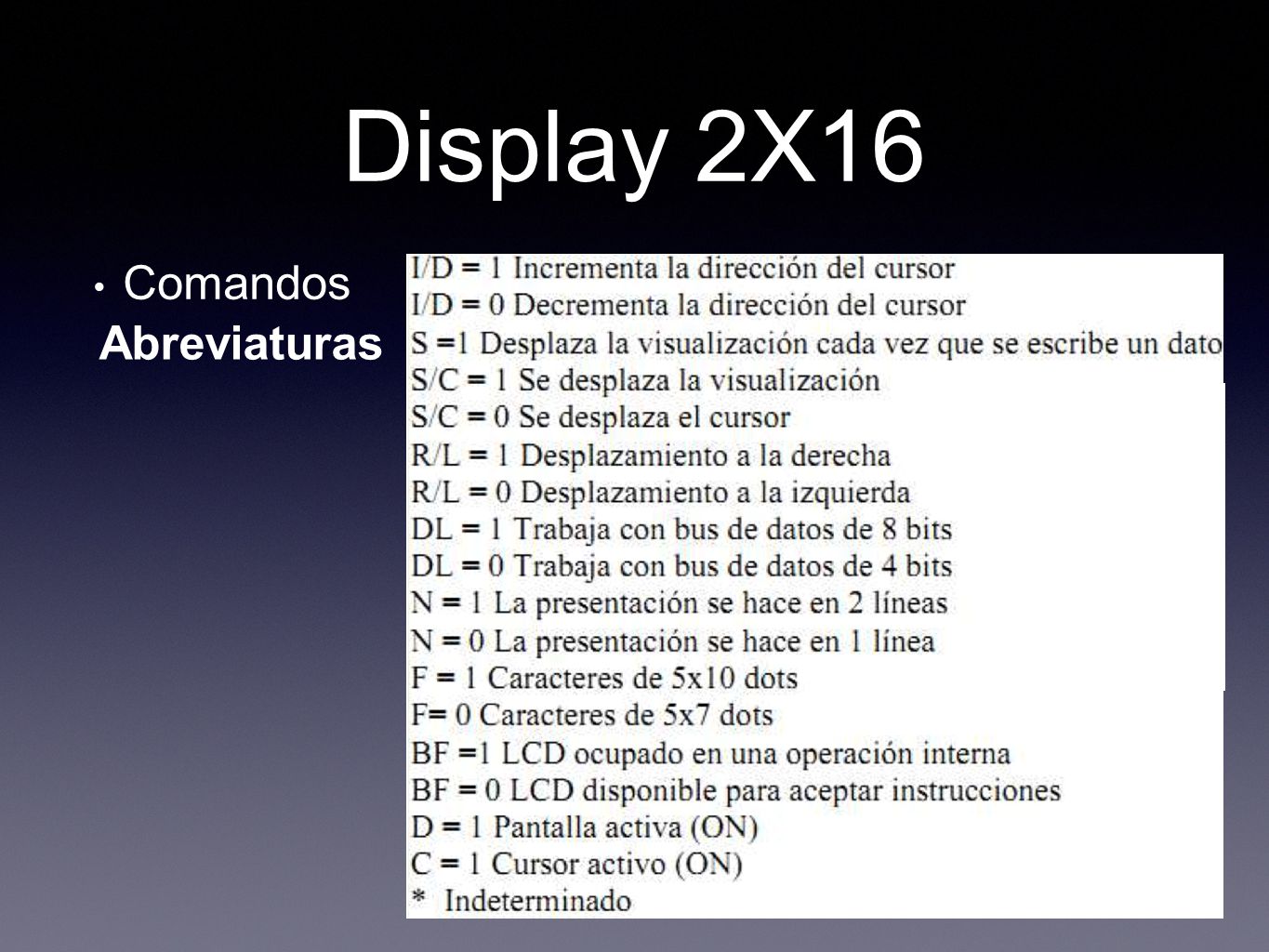

12 Display 2X16 Comandos Abreviaturas

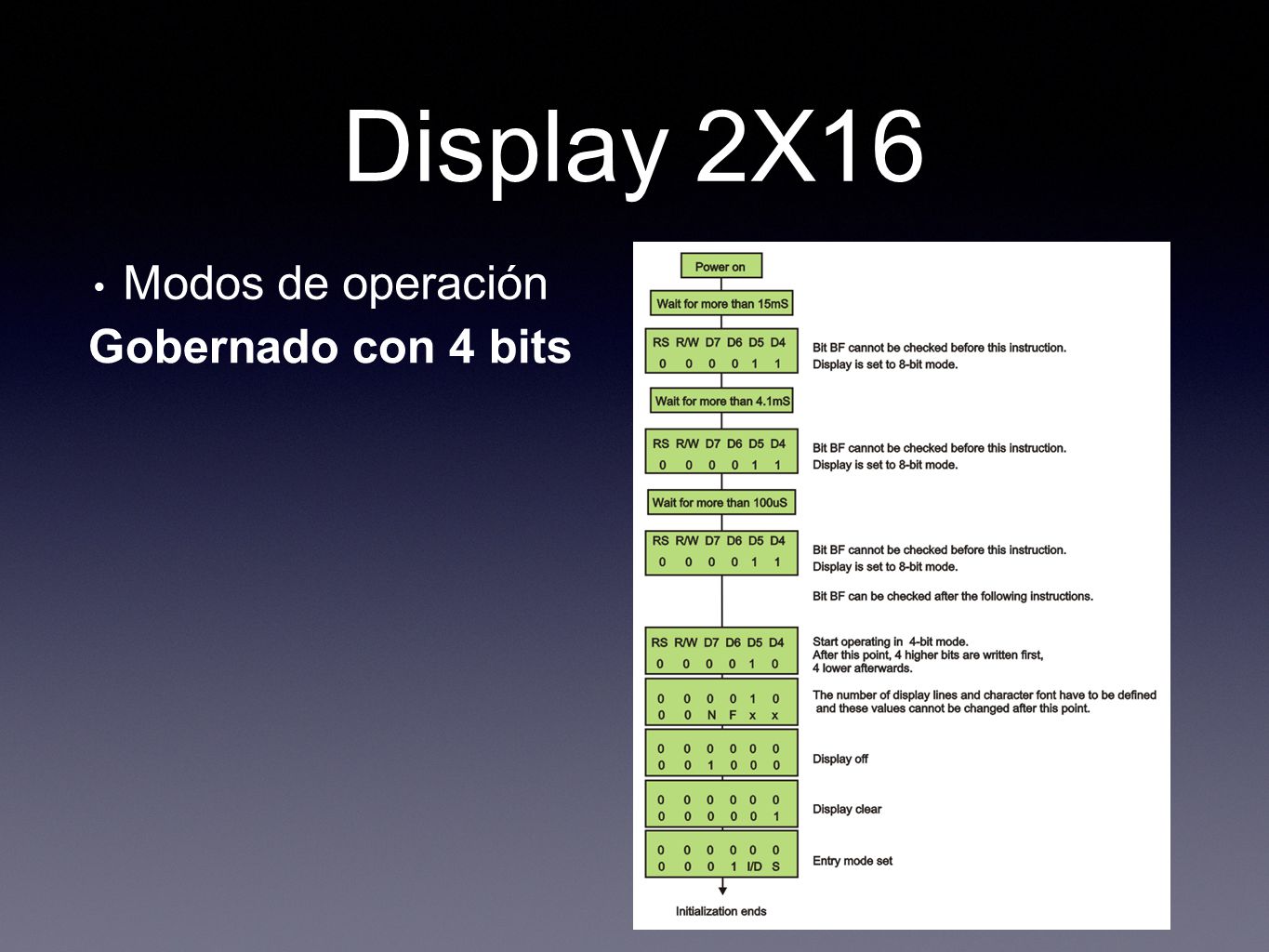

13 Display 2X16 Modos de operación Gobernado con 4 bits

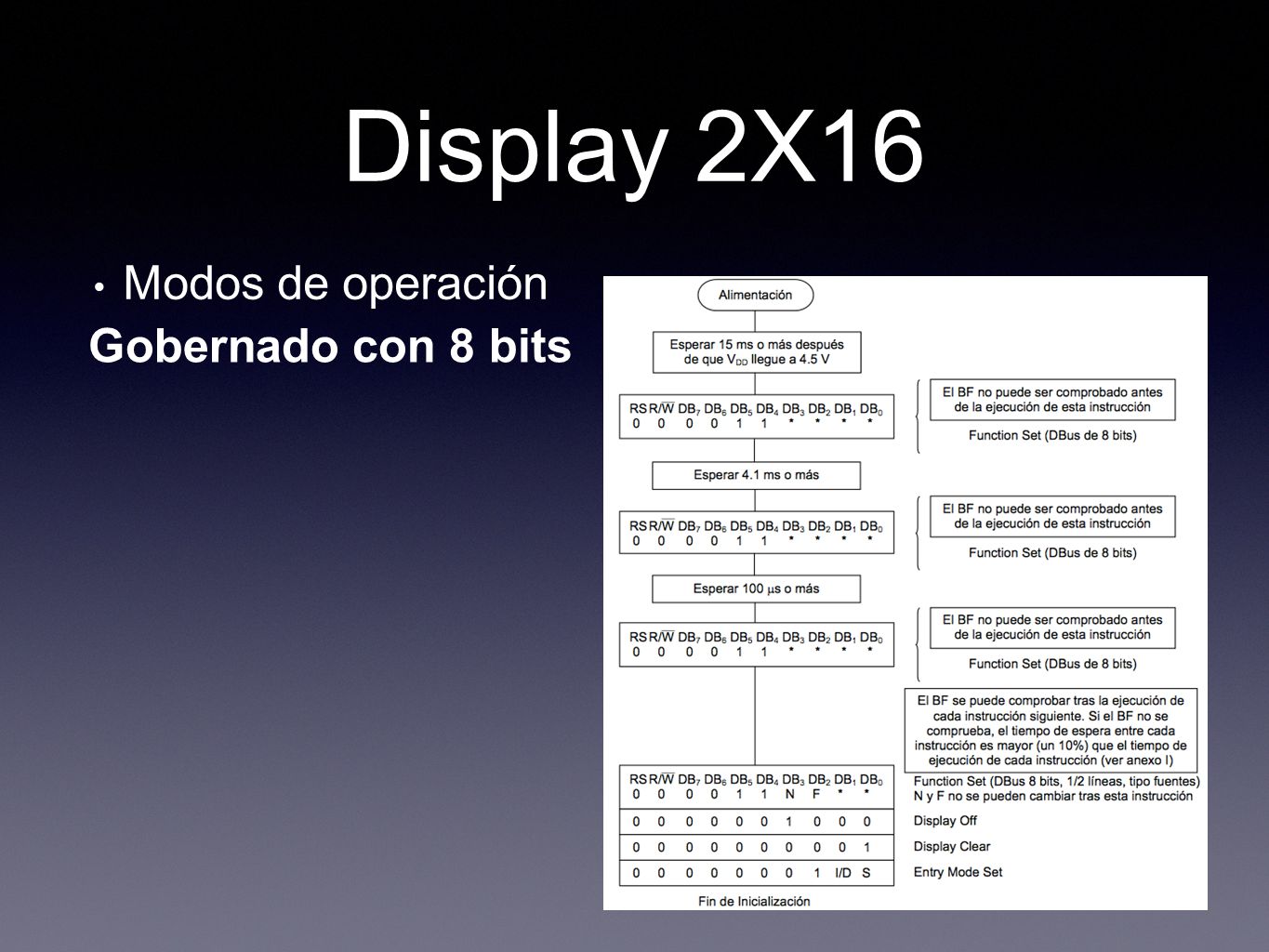

14 Display 2X16 Modos de operación Gobernado con 8 bits

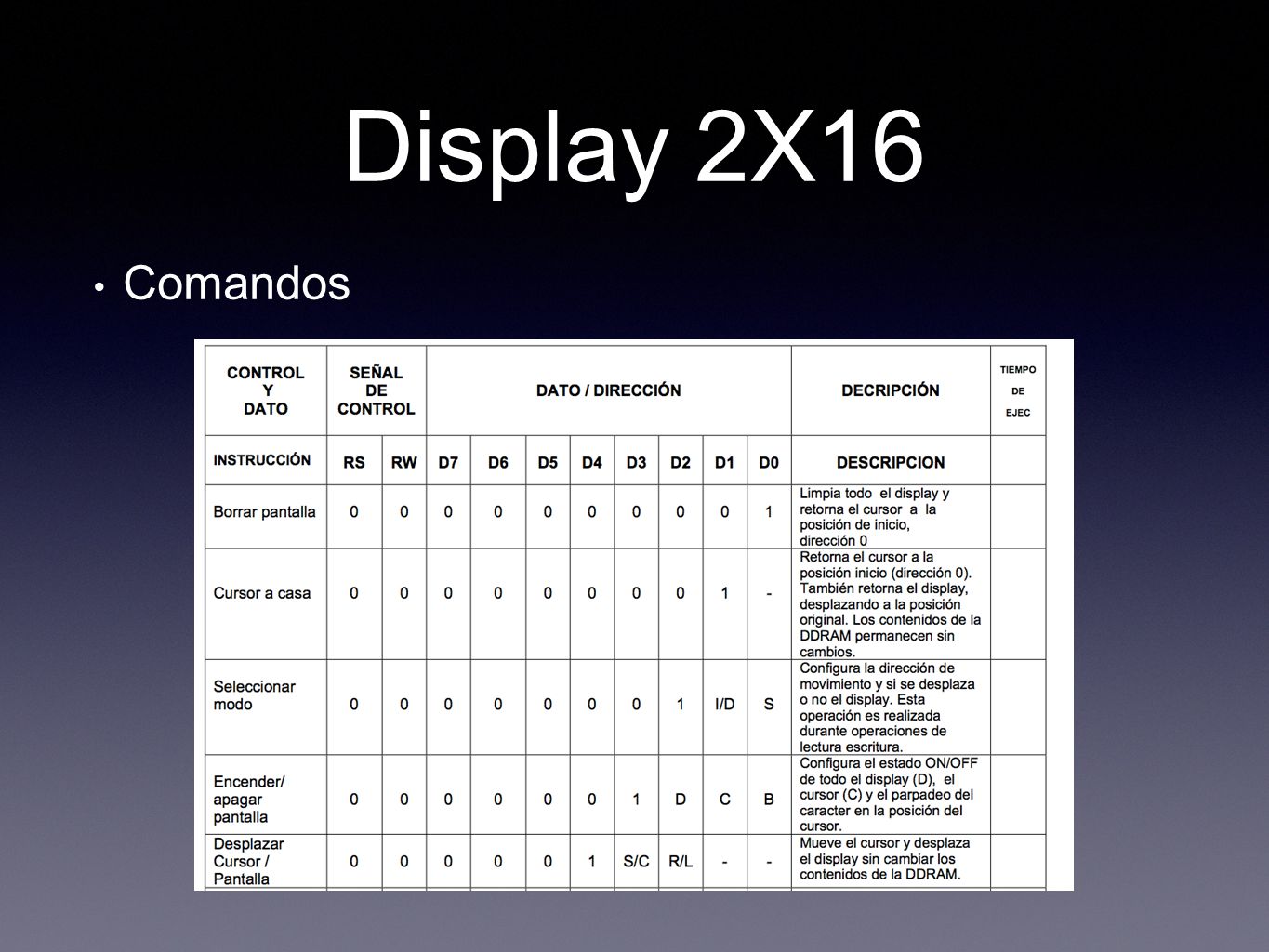

15 Display 2X16 Comandos

16 Display 2X16 Comandos

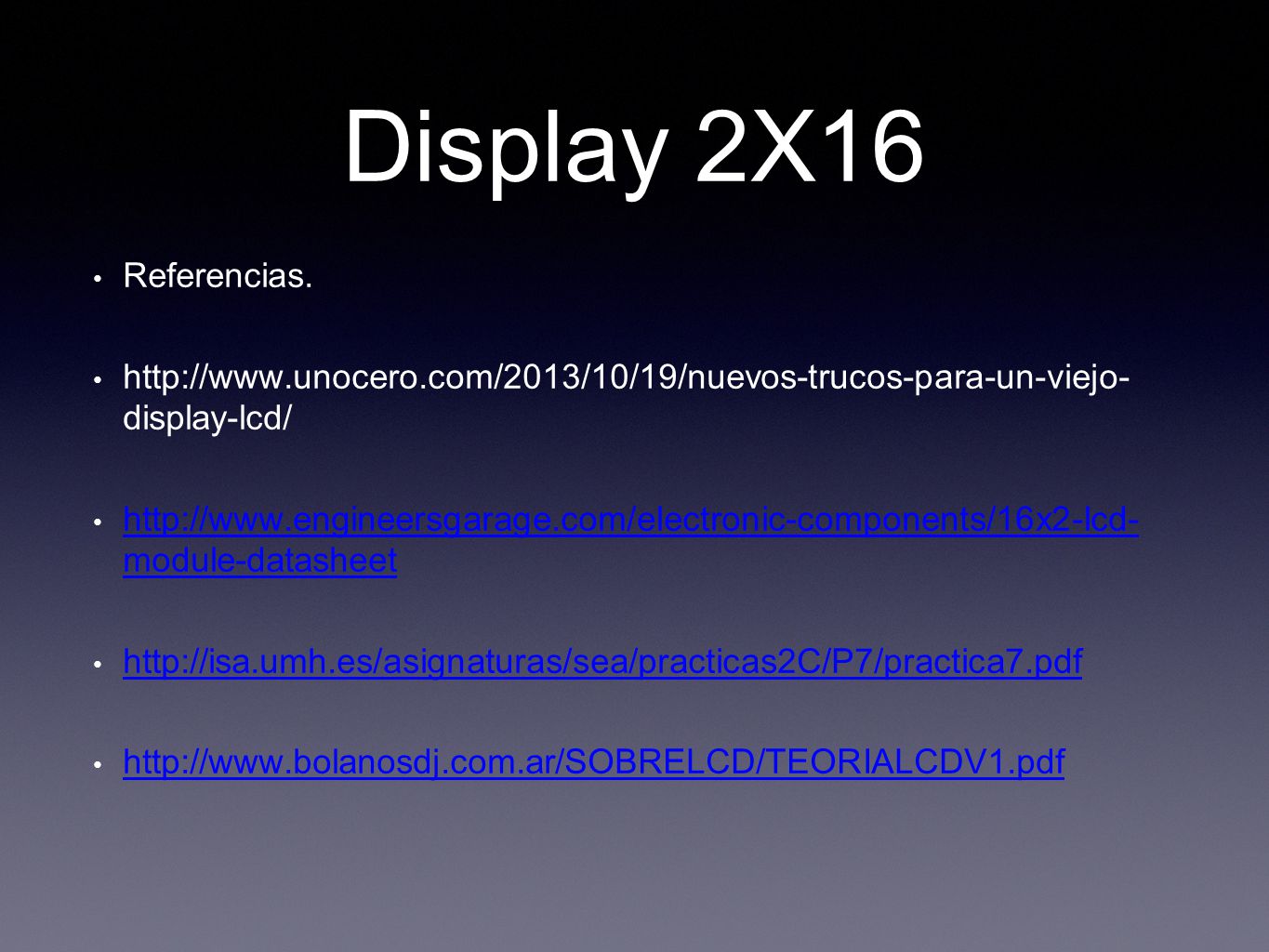

17 Display 2X16 Referencias. display-lcd/ module-datasheet
