1 Lync Server 2013 SIGEN

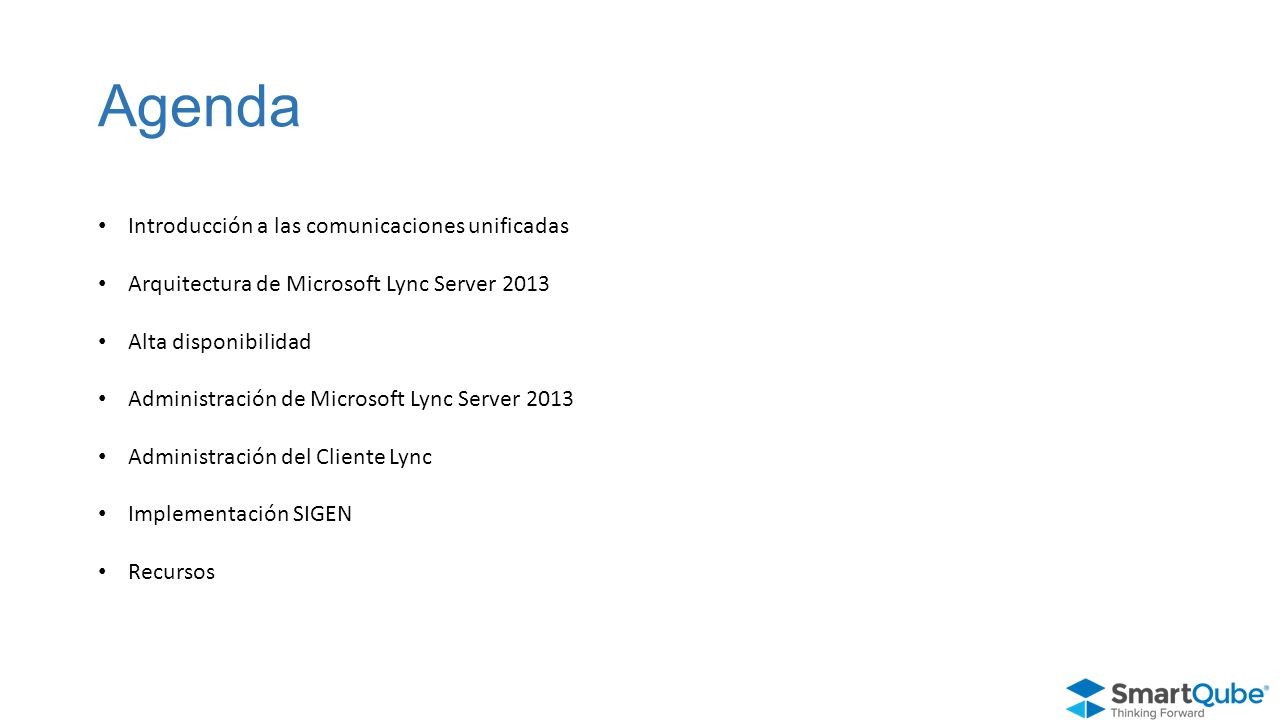

2 Agenda Introducción a las comunicaciones unificadas
Arquitectura de Microsoft Lync Server 2013 Alta disponibilidad Administración de Microsoft Lync Server 2013 Administración del Cliente Lync Implementación SIGEN Recursos

3 Introducción a las Comunicaciones Unificadas

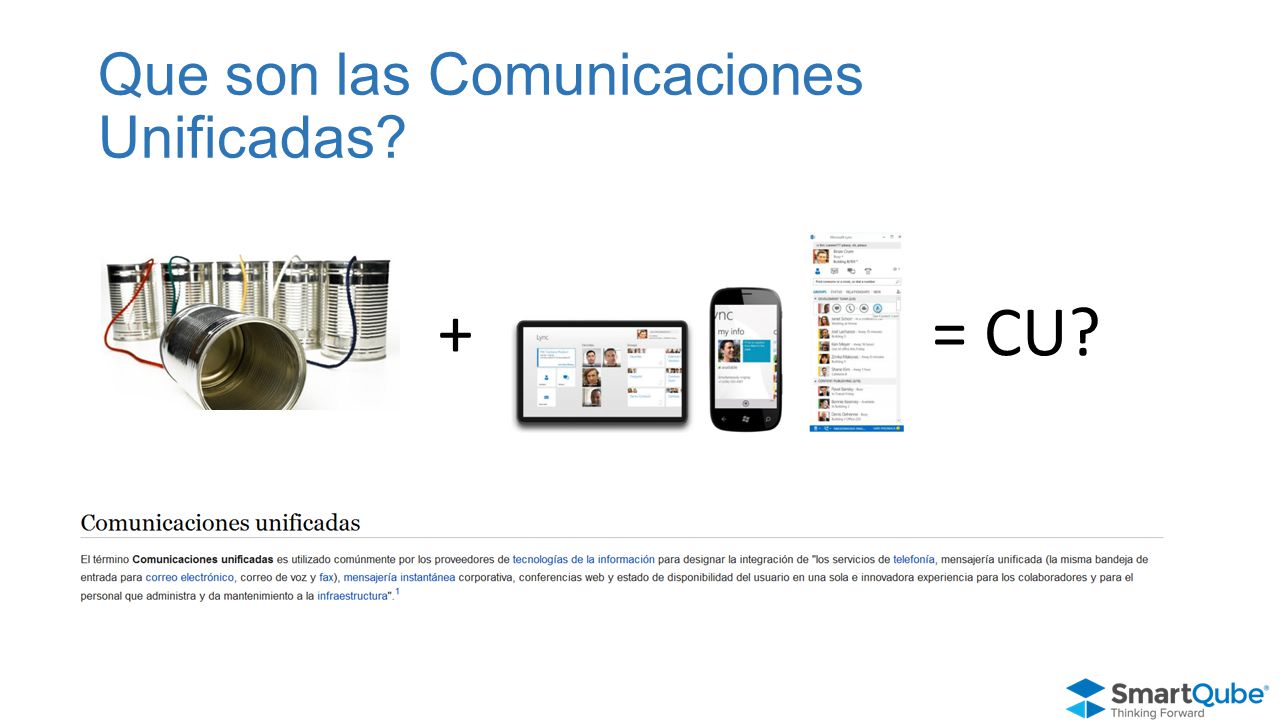

4 Que son las Comunicaciones Unificadas?
+ = CU?

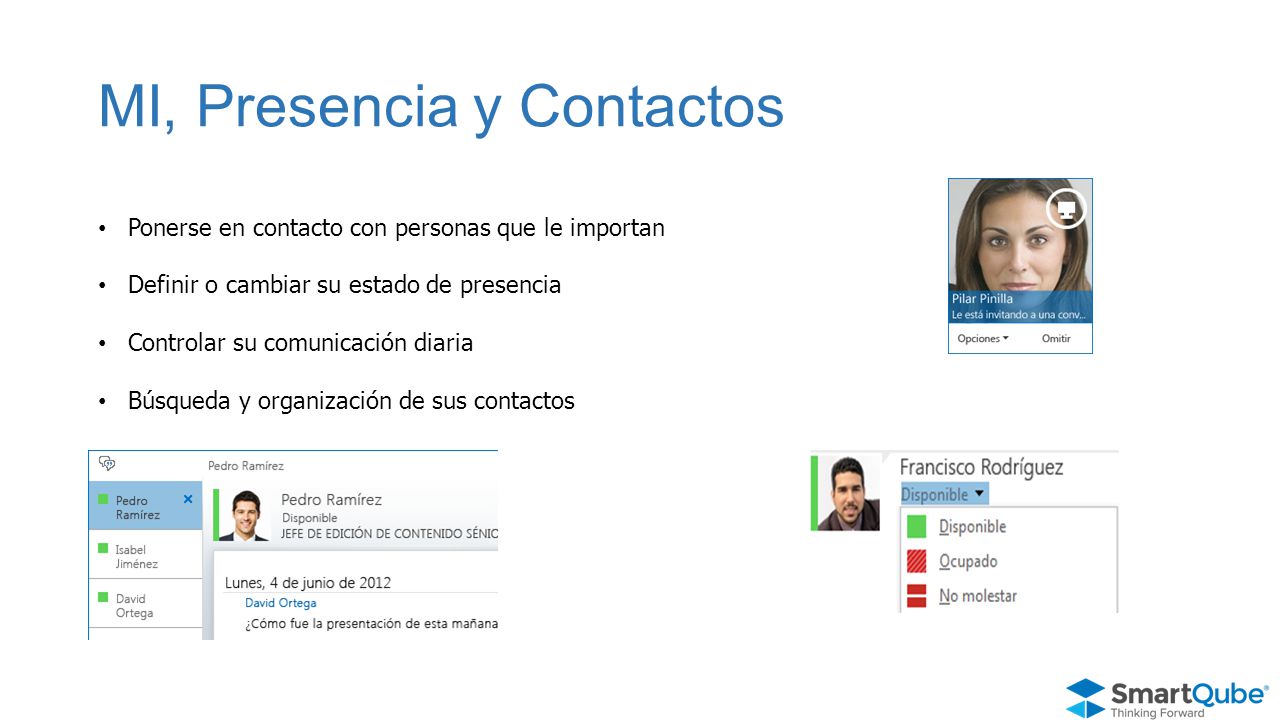

5 MI, Presencia y Contactos
Ponerse en contacto con personas que le importan Definir o cambiar su estado de presencia Controlar su comunicación diaria Búsqueda y organización de sus contactos

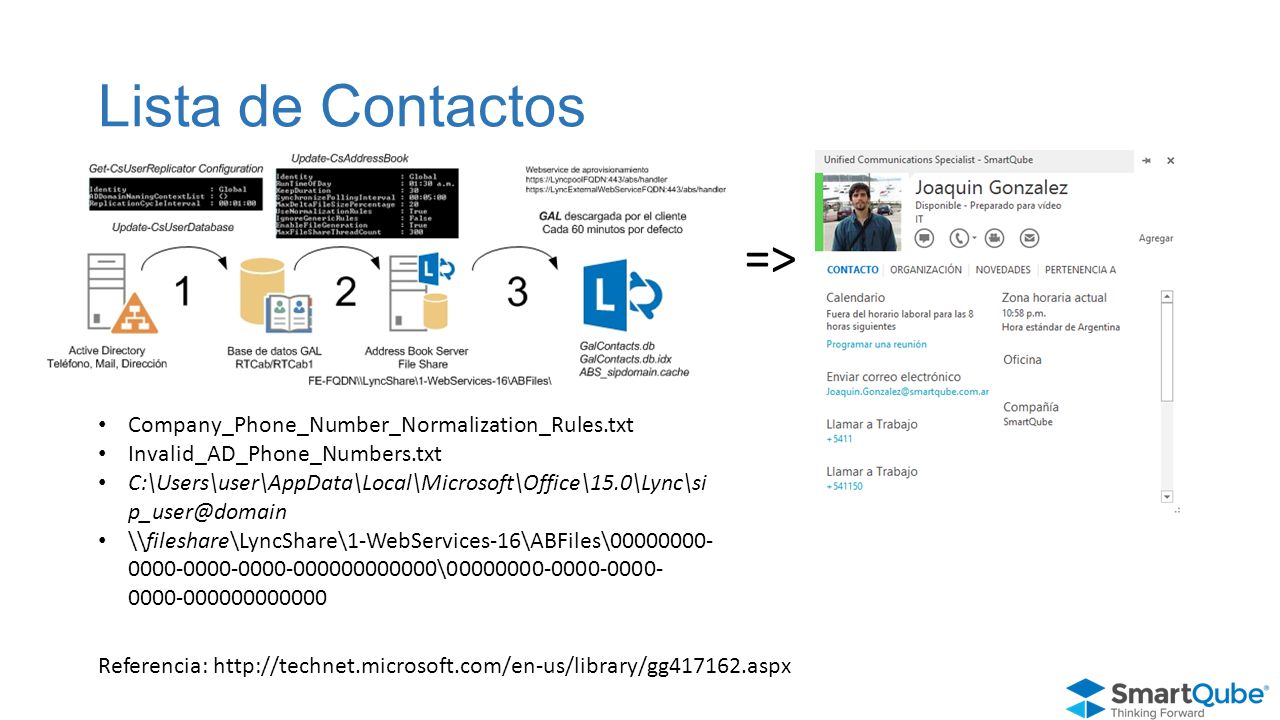

6 Lista de Contactos => Company_Phone_Number_Normalization_Rules.txt
Invalid_AD_Phone_Numbers.txt \\fileshare\LyncShare\1-WebServices-16\ABFiles\ \ Referencia:

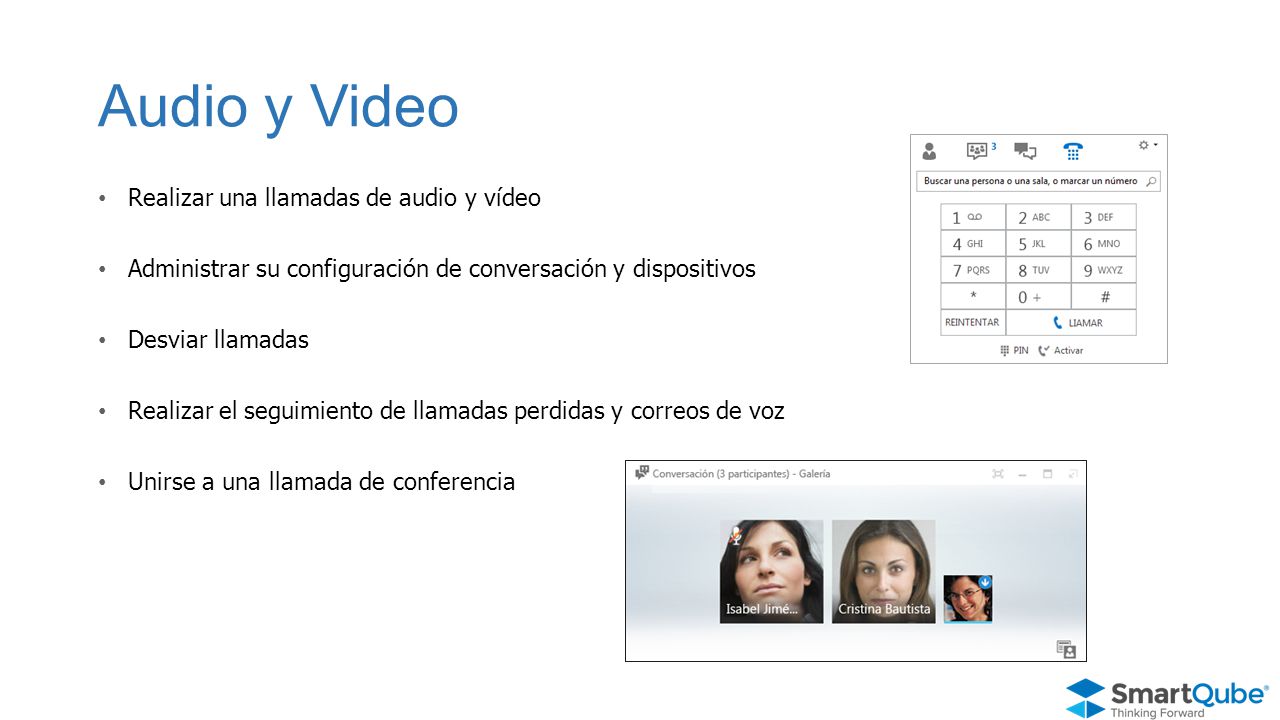

7 Audio y Video Realizar una llamadas de audio y vídeo
Administrar su configuración de conversación y dispositivos Desviar llamadas Realizar el seguimiento de llamadas perdidas y correos de voz Unirse a una llamada de conferencia

8 Reuniones de Lync Reuniones de varios participantes usando Lync y Outlook Colaboración entre todos los participantes de la reunión Conectarse en cualquier momento y desde cualquier lugar con el cliente Lync Web App Grabar su reunión

9 Movilidad Send and receive instant messages (Mcx) View presence (Mcx)

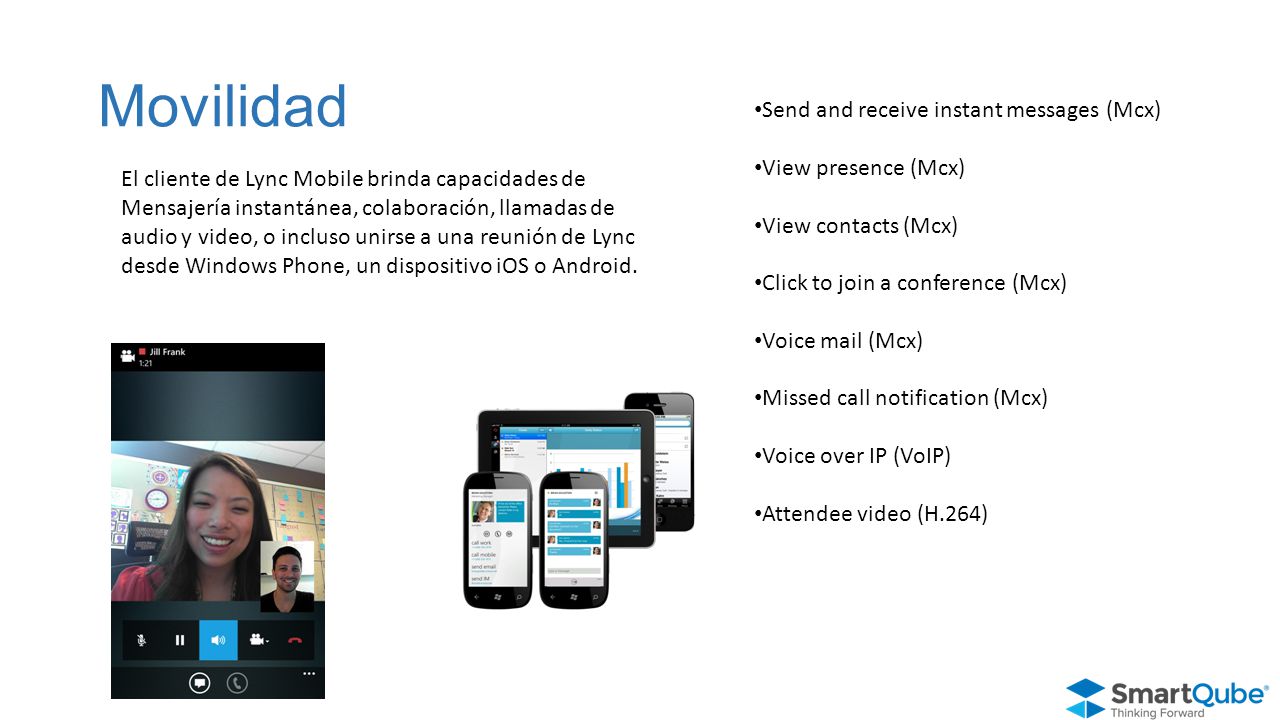

View contacts (Mcx) Click to join a conference (Mcx) Voice mail (Mcx) Missed call notification (Mcx) Voice over IP (VoIP) Attendee video (H.264) El cliente de Lync Mobile brinda capacidades de Mensajería instantánea, colaboración, llamadas de audio y video, o incluso unirse a una reunión de Lync desde Windows Phone, un dispositivo iOS o Android.

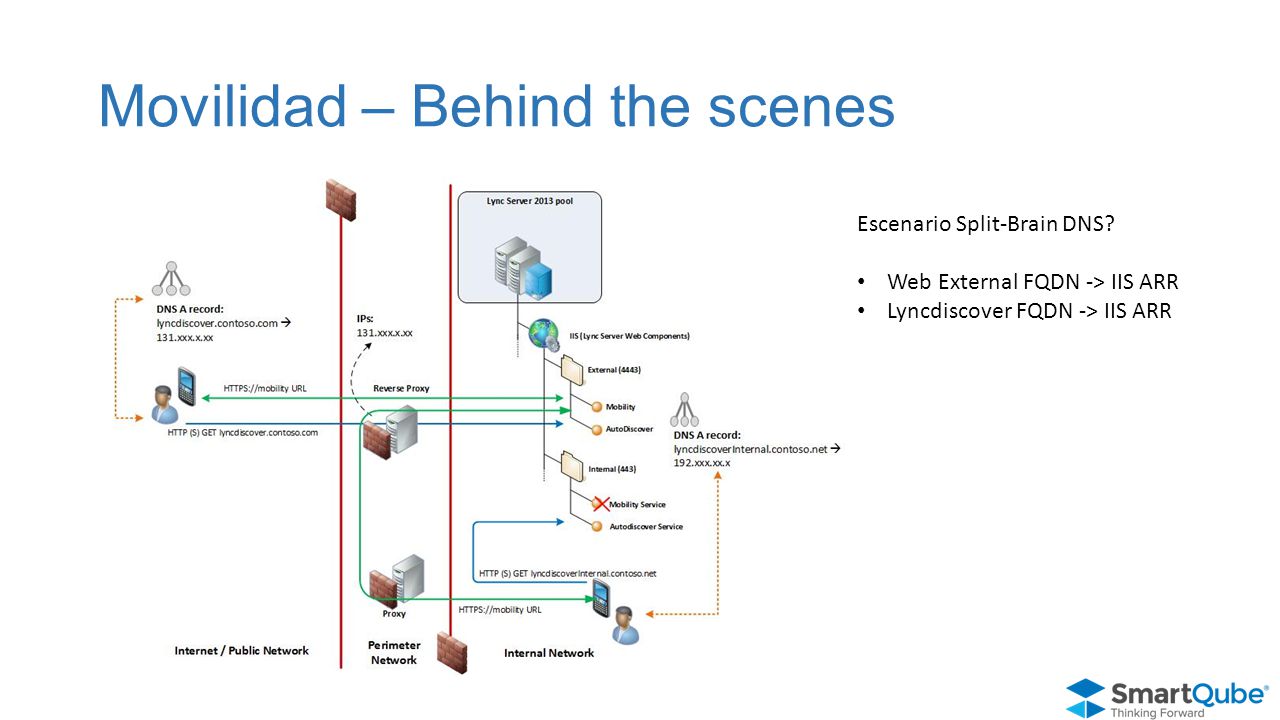

10 Movilidad – Behind the scenes
Escenario Split-Brain DNS? Web External FQDN -> IIS ARR Lyncdiscover FQDN -> IIS ARR

11 Arquitectura de Microsoft Lync Server 2013

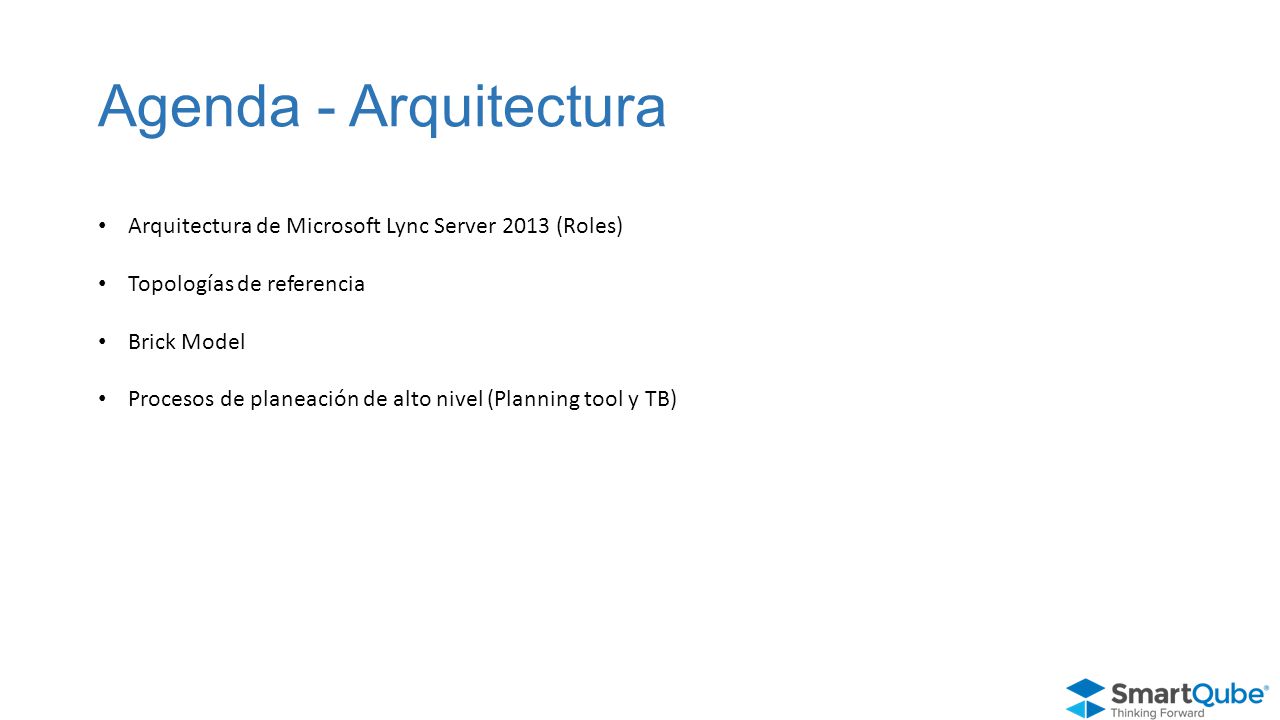

12 Agenda - Arquitectura Arquitectura de Microsoft Lync Server 2013 (Roles) Topologías de referencia Brick Model Procesos de planeación de alto nivel (Planning tool y TB)

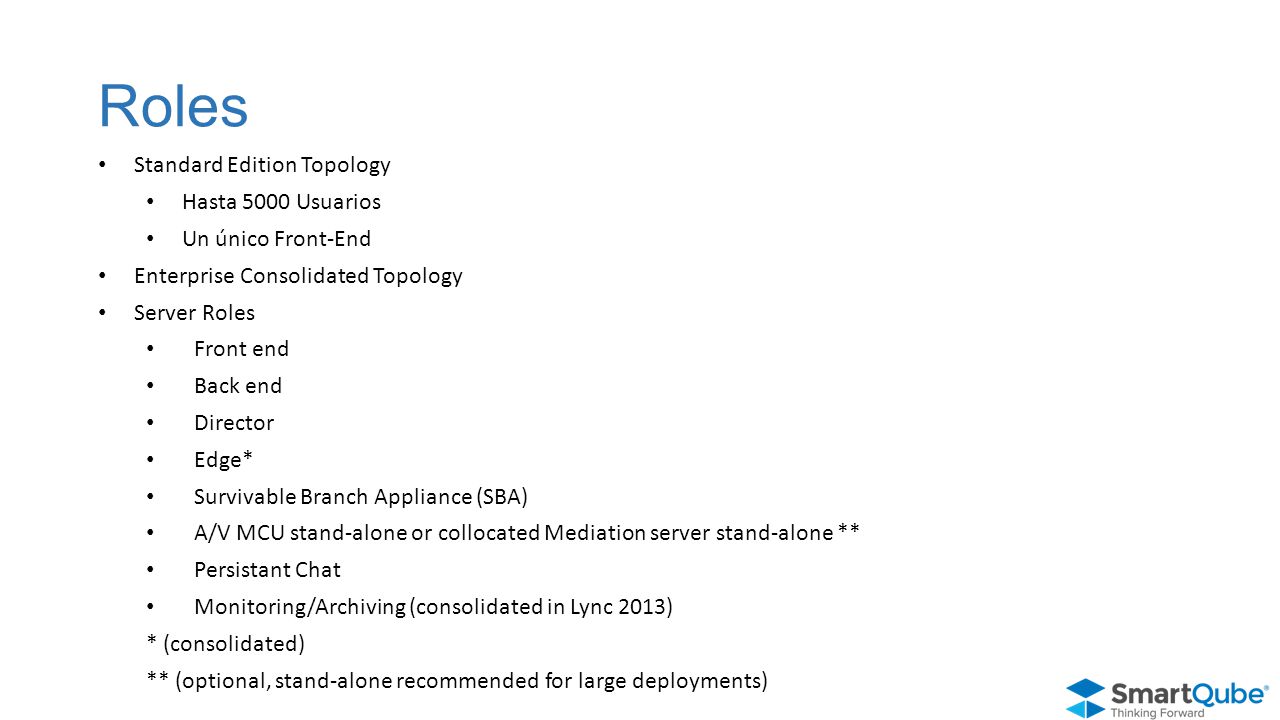

13 Roles Standard Edition Topology Hasta 5000 Usuarios Un único Front-End
Enterprise Consolidated Topology Server Roles Front end Back end Director Edge* Survivable Branch Appliance (SBA) A/V MCU stand-alone or collocated Mediation server stand-alone ** Persistant Chat Monitoring/Archiving (consolidated in Lync 2013) * (consolidated) ** (optional, stand-alone recommended for large deployments)

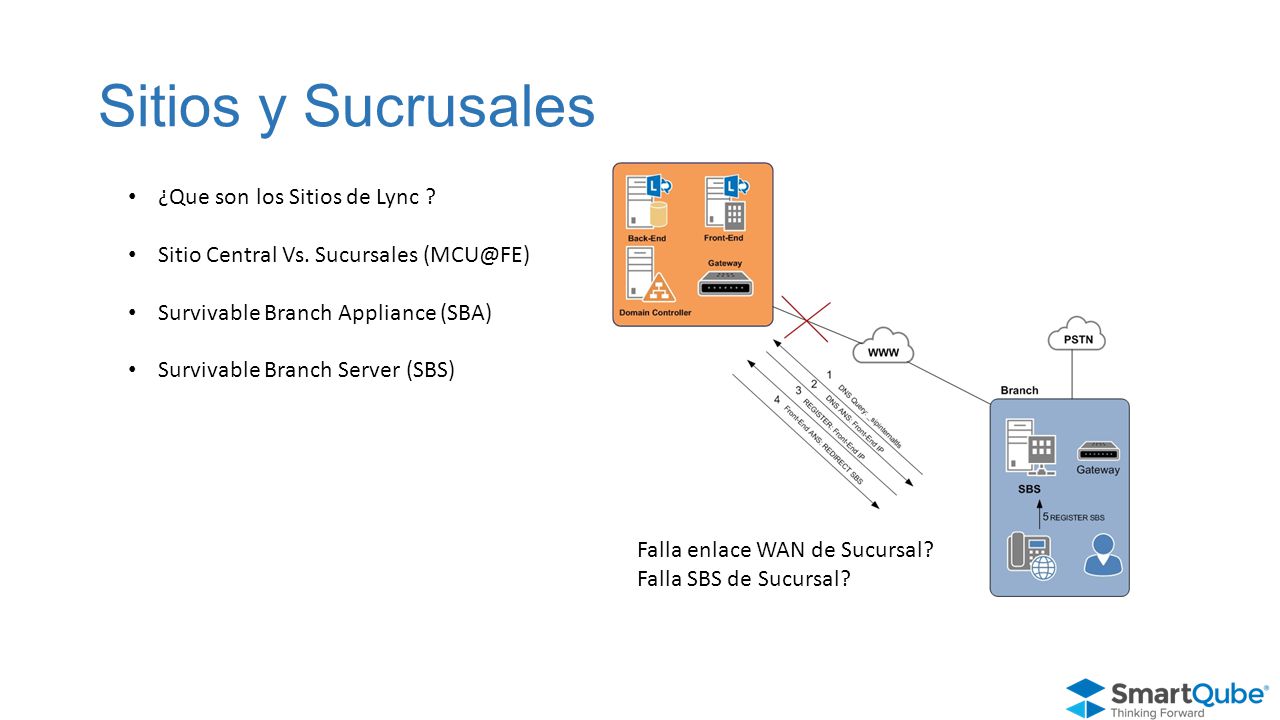

14 Sitios y Sucrusales ¿Que son los Sitios de Lync ?
Sitio Central Vs. Sucursales Survivable Branch Appliance (SBA) Survivable Branch Server (SBS) Falla enlace WAN de Sucursal? Falla SBS de Sucursal?

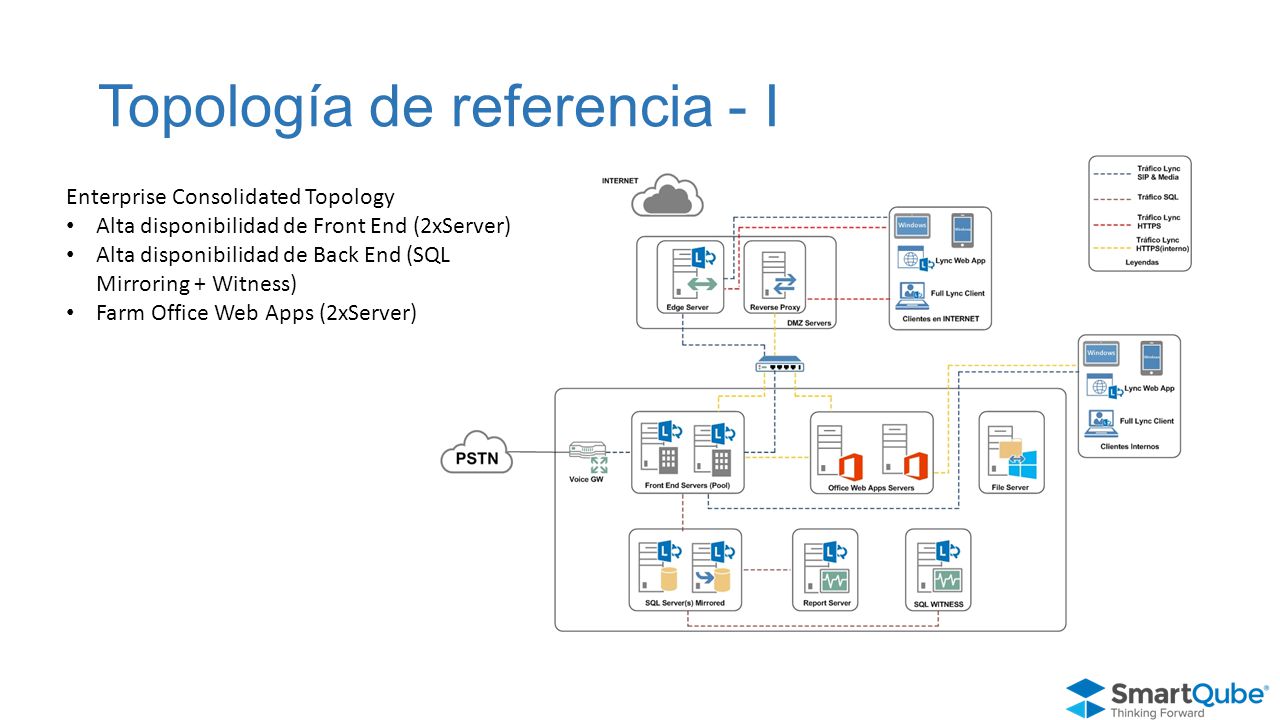

15 Topología de referencia - I
Enterprise Consolidated Topology Alta disponibilidad de Front End (2xServer) Alta disponibilidad de Back End (SQL Mirroring + Witness) Farm Office Web Apps (2xServer)

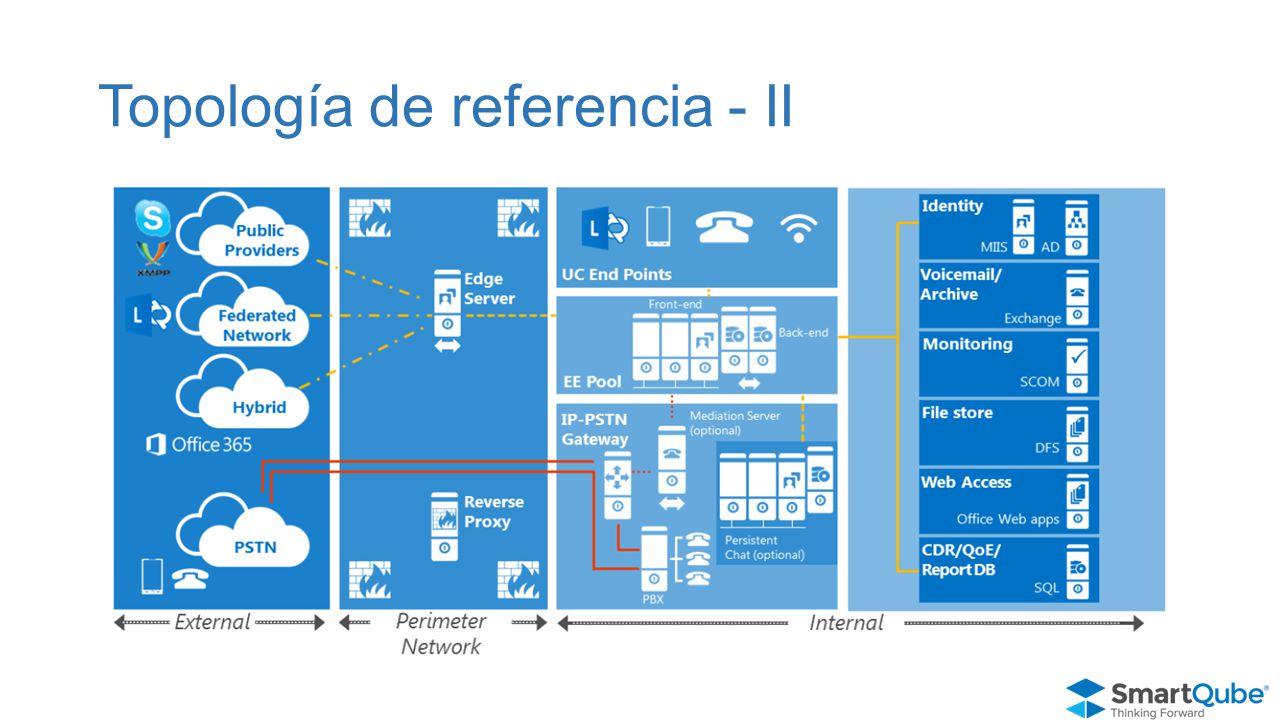

16 Topología de referencia - II

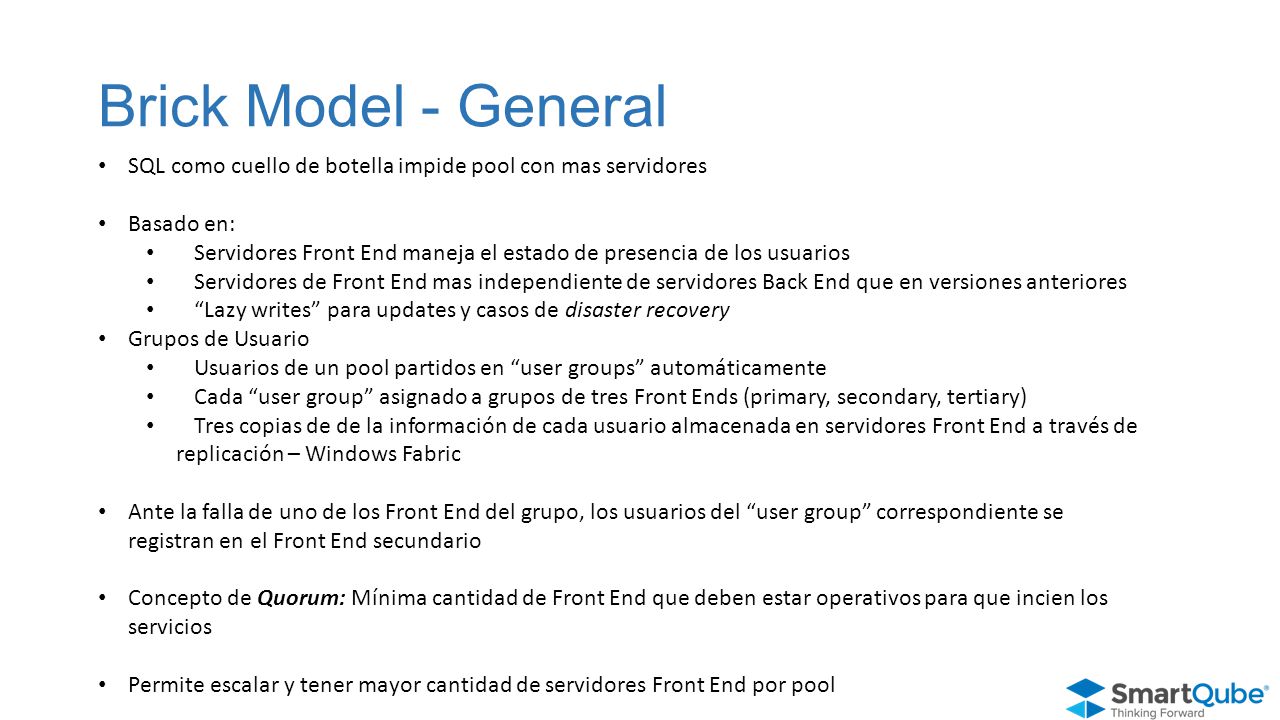

17 Brick Model - General SQL como cuello de botella impide pool con mas servidores Basado en: Servidores Front End maneja el estado de presencia de los usuarios Servidores de Front End mas independiente de servidores Back End que en versiones anteriores “Lazy writes” para updates y casos de disaster recovery Grupos de Usuario Usuarios de un pool partidos en “user groups” automáticamente Cada “user group” asignado a grupos de tres Front Ends (primary, secondary, tertiary) Tres copias de de la información de cada usuario almacenada en servidores Front End a través de replicación – Windows Fabric Ante la falla de uno de los Front End del grupo, los usuarios del “user group” correspondiente se registran en el Front End secundario Concepto de Quorum: Mínima cantidad de Front End que deben estar operativos para que incien los servicios Permite escalar y tener mayor cantidad de servidores Front End por pool

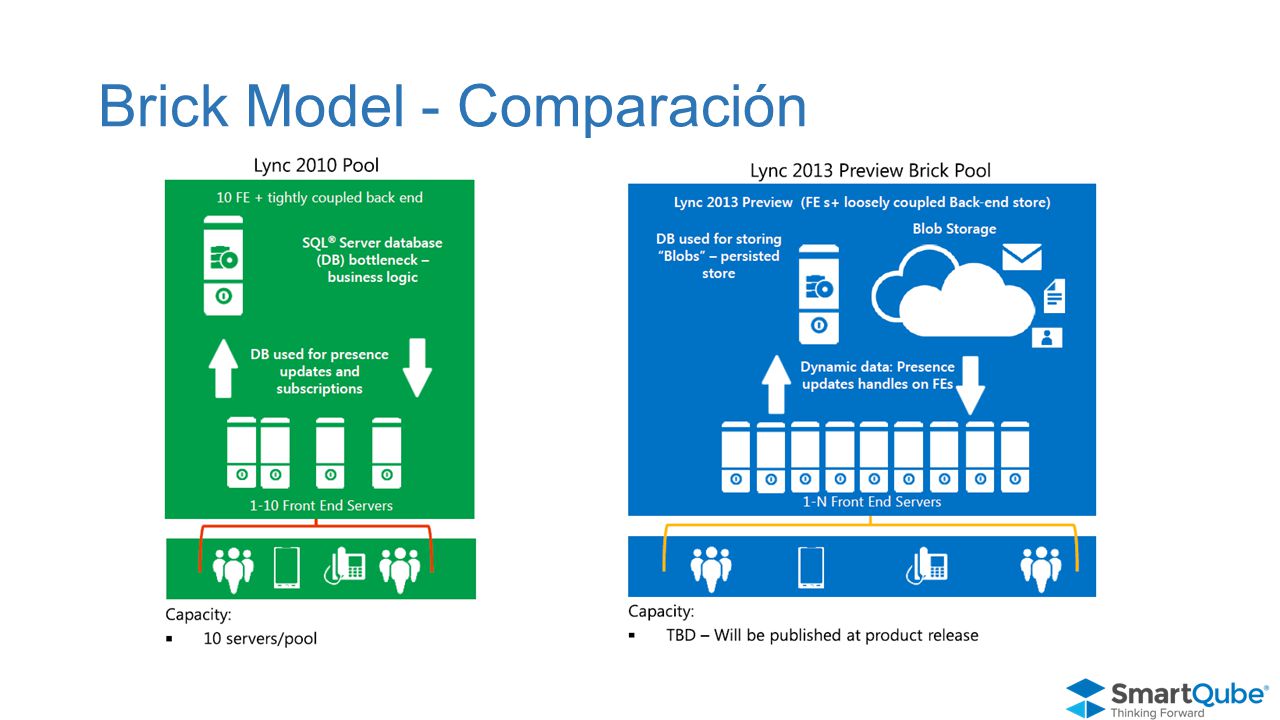

18 Brick Model - Comparación

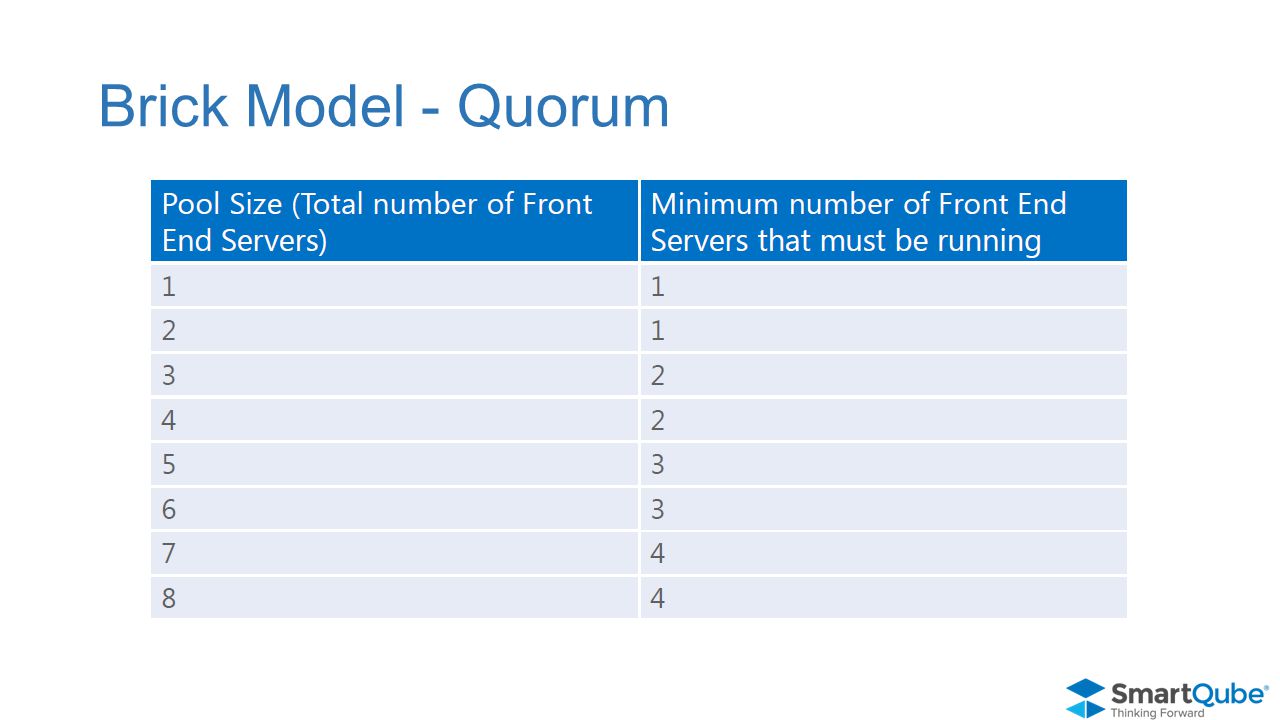

19 Brick Model - Quorum

20 Brick Model – Quorum Recovery

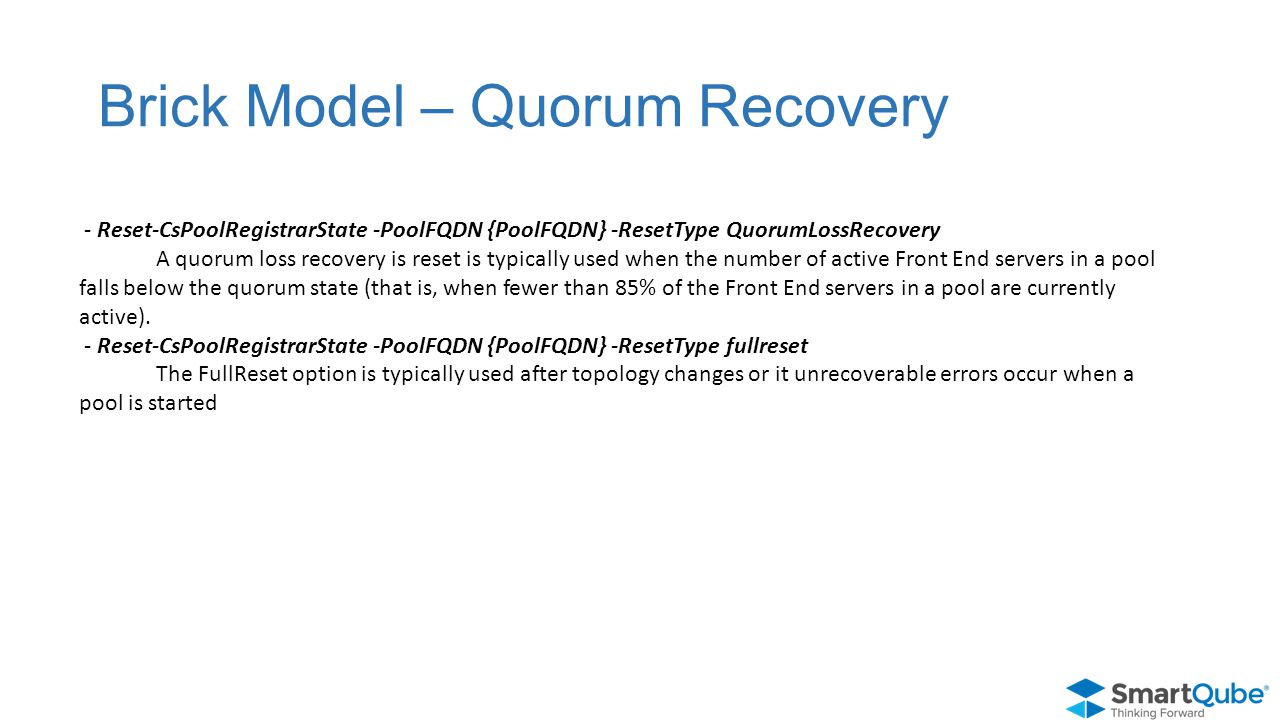

- Reset-CsPoolRegistrarState -PoolFQDN {PoolFQDN} -ResetType QuorumLossRecovery A quorum loss recovery is reset is typically used when the number of active Front End servers in a pool falls below the quorum state (that is, when fewer than 85% of the Front End servers in a pool are currently active). - Reset-CsPoolRegistrarState -PoolFQDN {PoolFQDN} -ResetType fullreset The FullReset option is typically used after topology changes or it unrecoverable errors occur when a pool is started

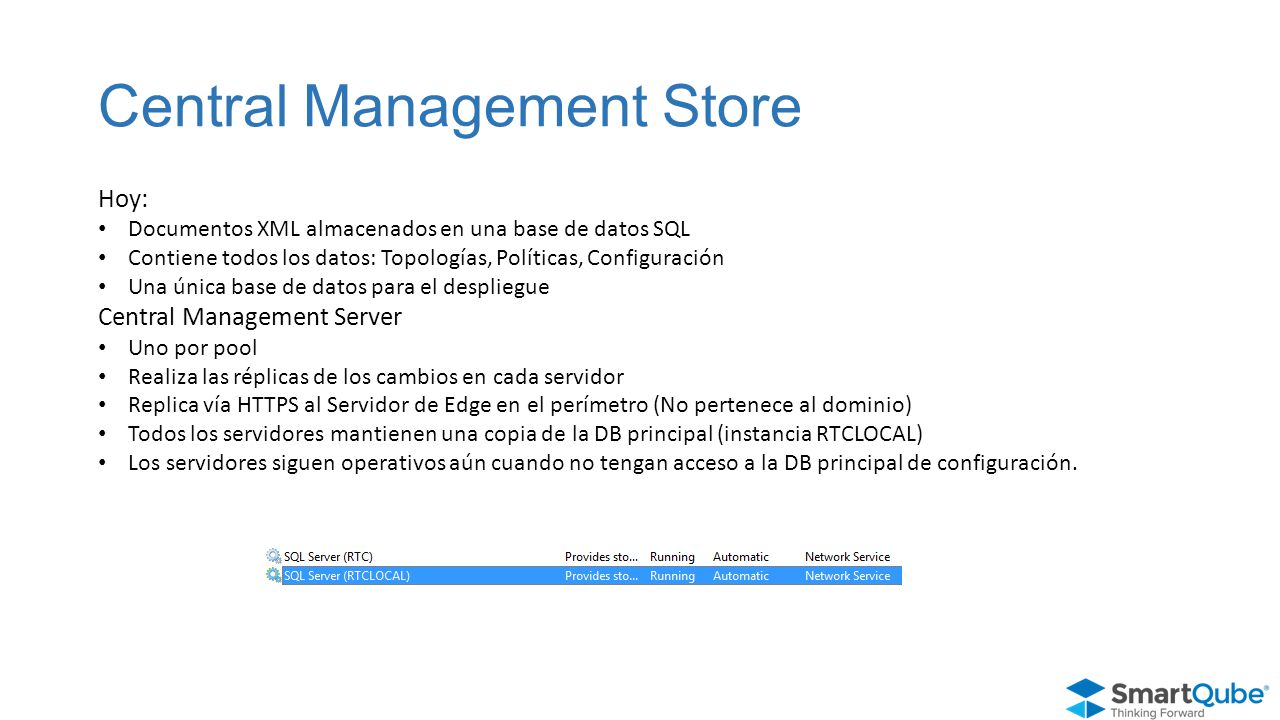

21 Central Management Store
Hoy: Documentos XML almacenados en una base de datos SQL Contiene todos los datos: Topologías, Políticas, Configuración Una única base de datos para el despliegue Central Management Server Uno por pool Realiza las réplicas de los cambios en cada servidor Replica vía HTTPS al Servidor de Edge en el perímetro (No pertenece al dominio) Todos los servidores mantienen una copia de la DB principal (instancia RTCLOCAL) Los servidores siguen operativos aún cuando no tengan acceso a la DB principal de configuración.

22 Central Management Store - Replica

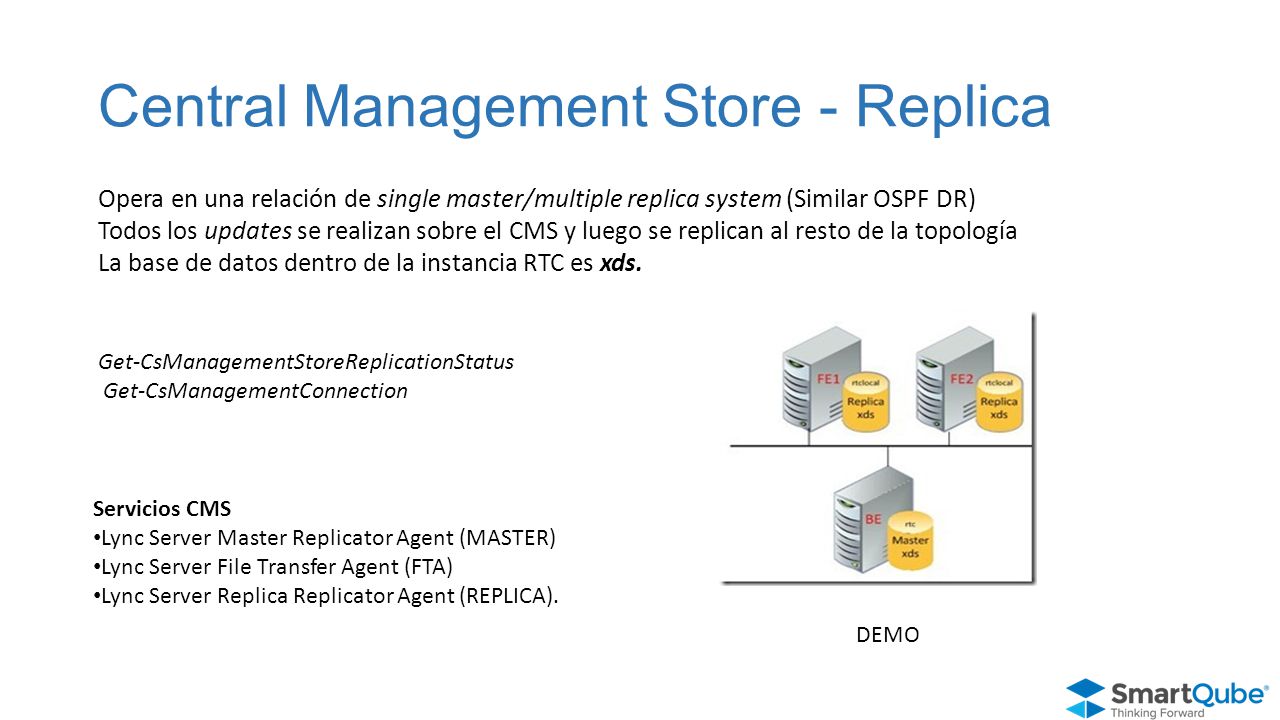

Opera en una relación de single master/multiple replica system (Similar OSPF DR) Todos los updates se realizan sobre el CMS y luego se replican al resto de la topología La base de datos dentro de la instancia RTC es xds. Get-CsManagementStoreReplicationStatus Get-CsManagementConnection Servicios CMS Lync Server Master Replicator Agent (MASTER) Lync Server File Transfer Agent (FTA) Lync Server Replica Replicator Agent (REPLICA). DEMO

23 Planeación de alto nivel - PT

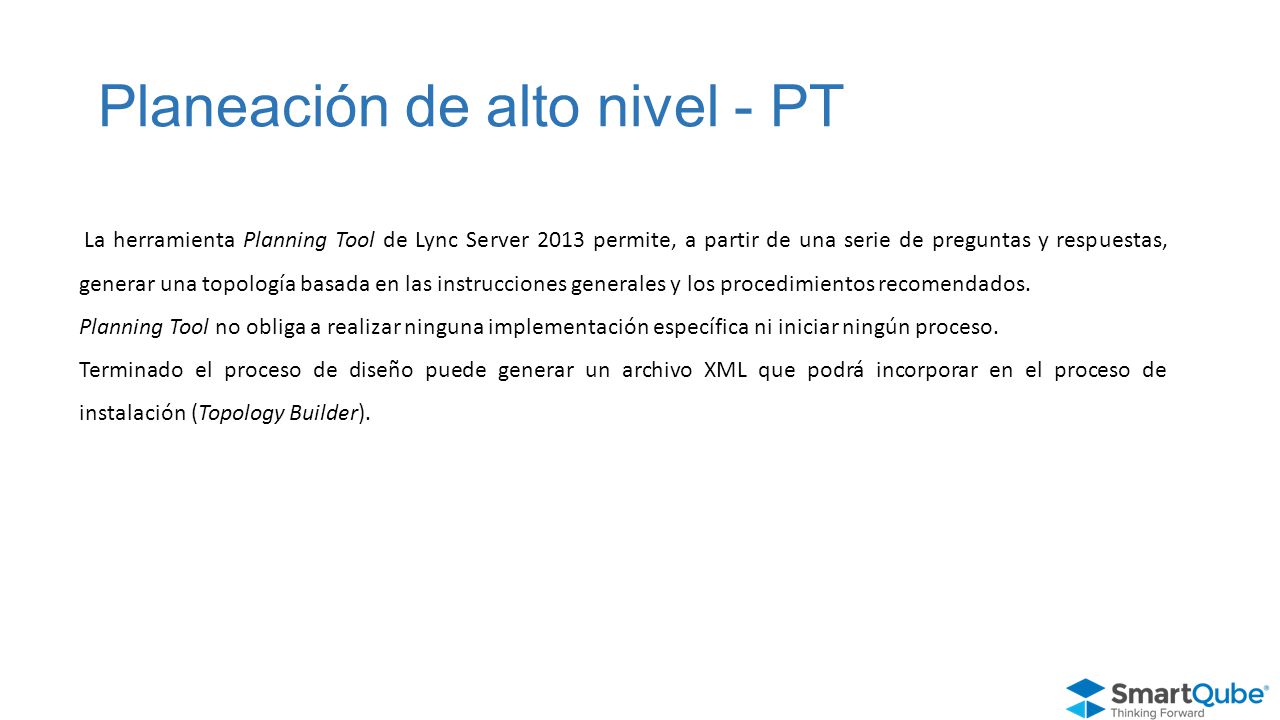

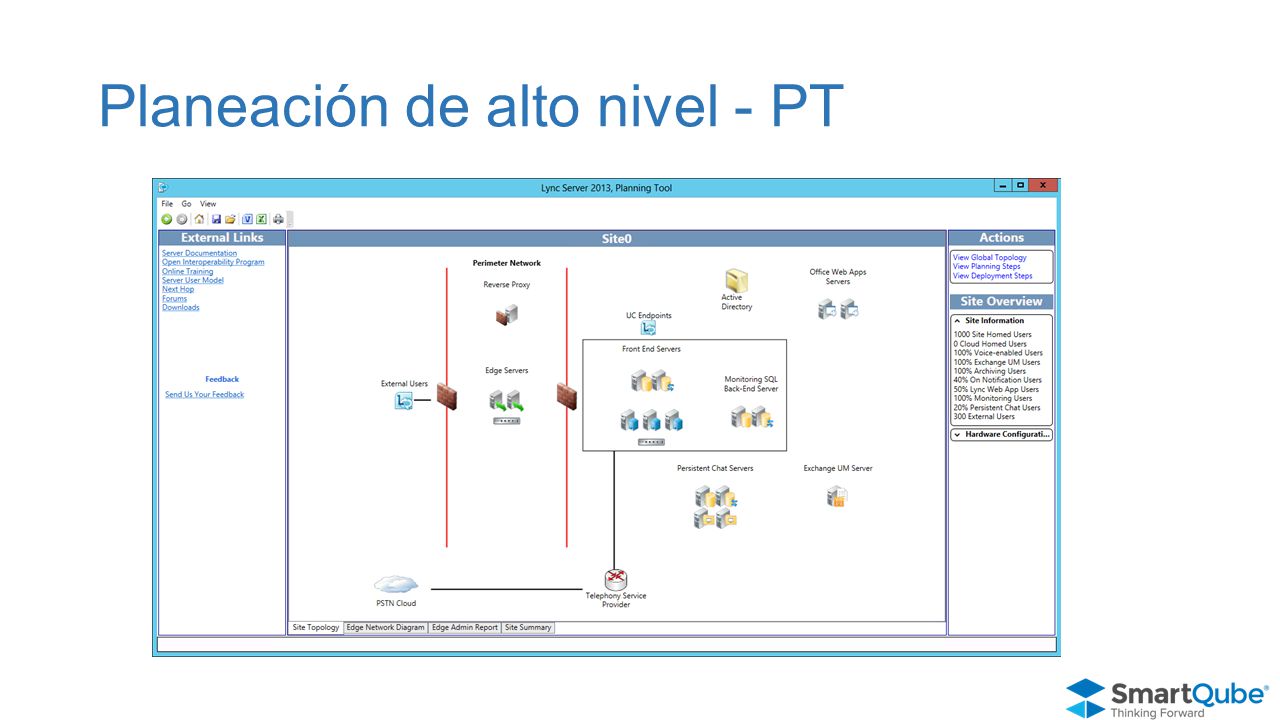

La herramienta Planning Tool de Lync Server 2013 permite, a partir de una serie de preguntas y respuestas, generar una topología basada en las instrucciones generales y los procedimientos recomendados. Planning Tool no obliga a realizar ninguna implementación específica ni iniciar ningún proceso. Terminado el proceso de diseño puede generar un archivo XML que podrá incorporar en el proceso de instalación (Topology Builder).

24 Planeación de alto nivel - PT

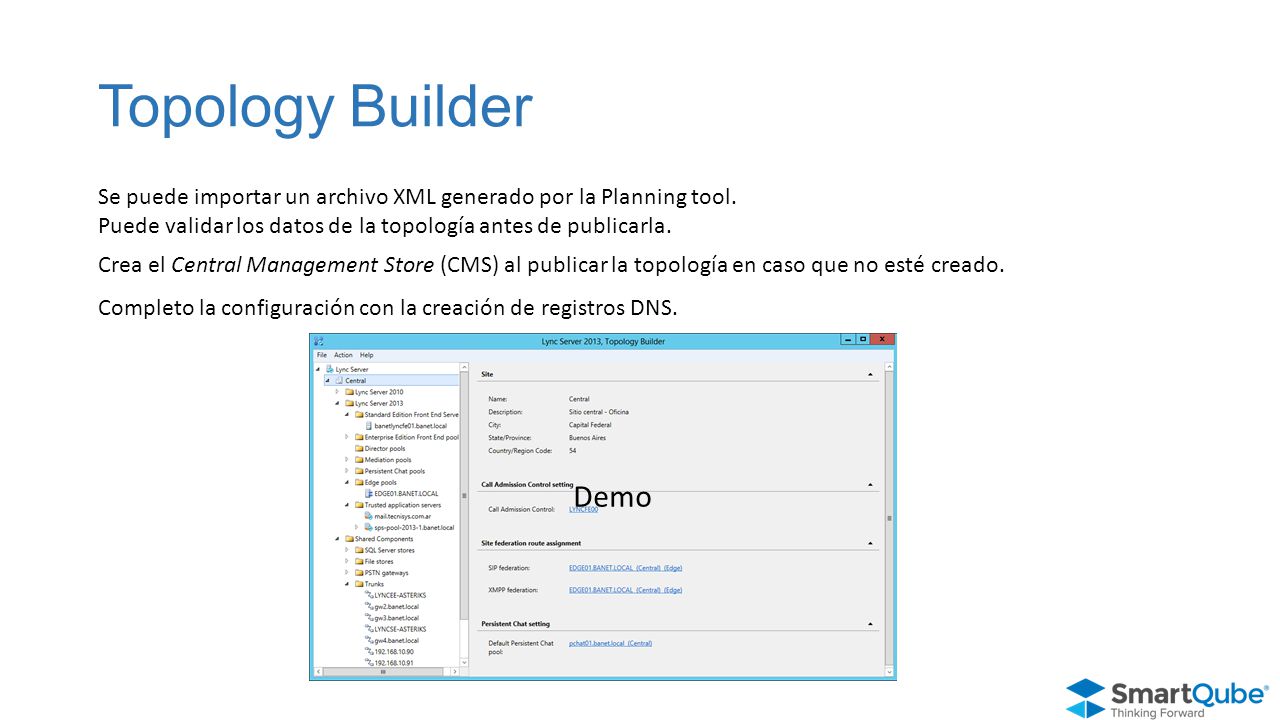

25 Topology Builder Se puede importar un archivo XML generado por la Planning tool. Puede validar los datos de la topología antes de publicarla. Crea el Central Management Store (CMS) al publicar la topología en caso que no esté creado. Completo la configuración con la creación de registros DNS. Demo

26 If first pool is Standard Edition: SQL instance is SQL Express

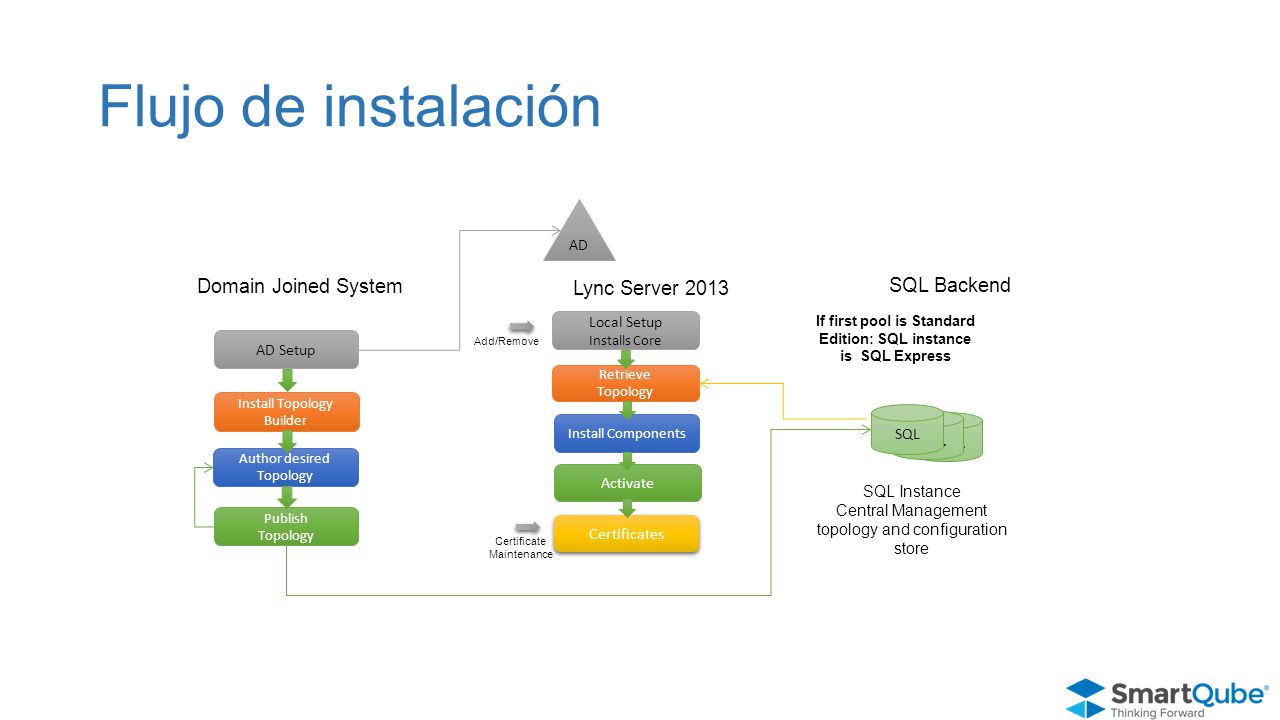

Flujo de instalación Install Topology Builder AD Setup AD Domain Joined System Lync Server 2013 Author desired Topology SQL Backend Publish Topology Local Setup Installs Core SQL Retrieve Install Components Activate Certificates Certificate Maintenance SQL Instance Central Management topology and configuration store If first pool is Standard Edition: SQL instance is SQL Express Add/Remove

27 Alta Disponibilidad y Disaster Recovery

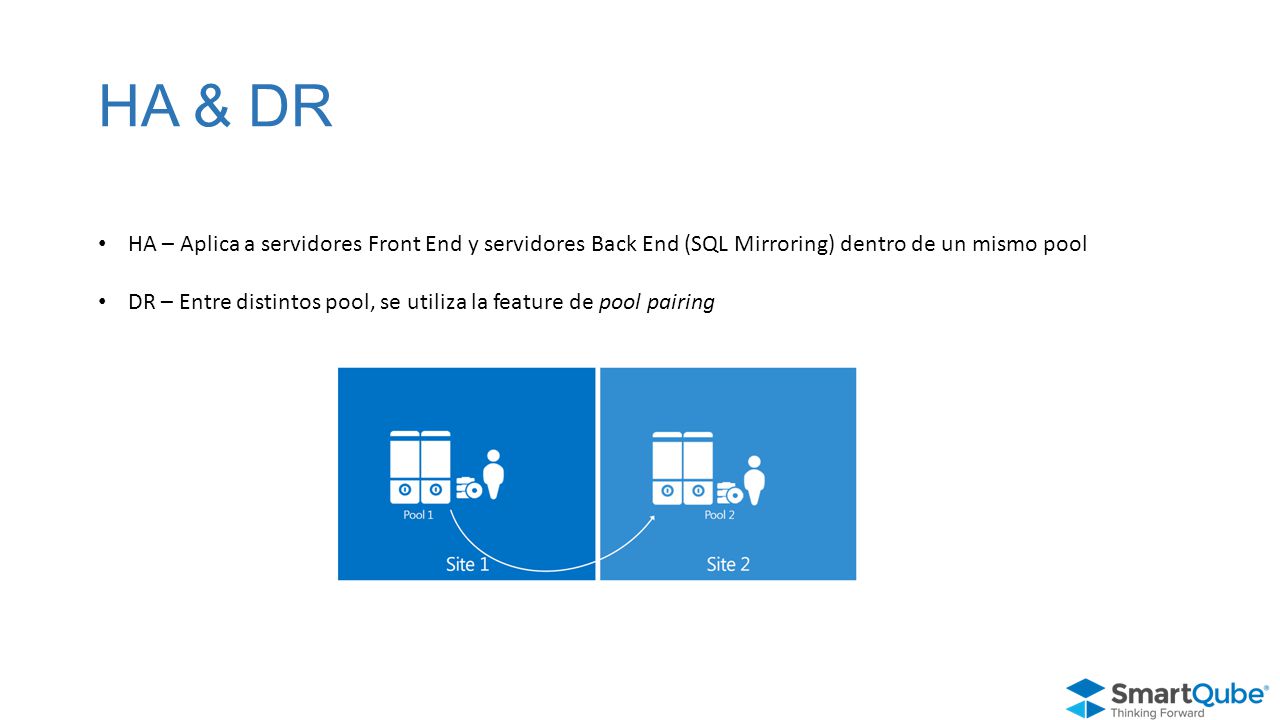

28 HA & DR HA – Aplica a servidores Front End y servidores Back End (SQL Mirroring) dentro de un mismo pool DR – Entre distintos pool, se utiliza la feature de pool pairing

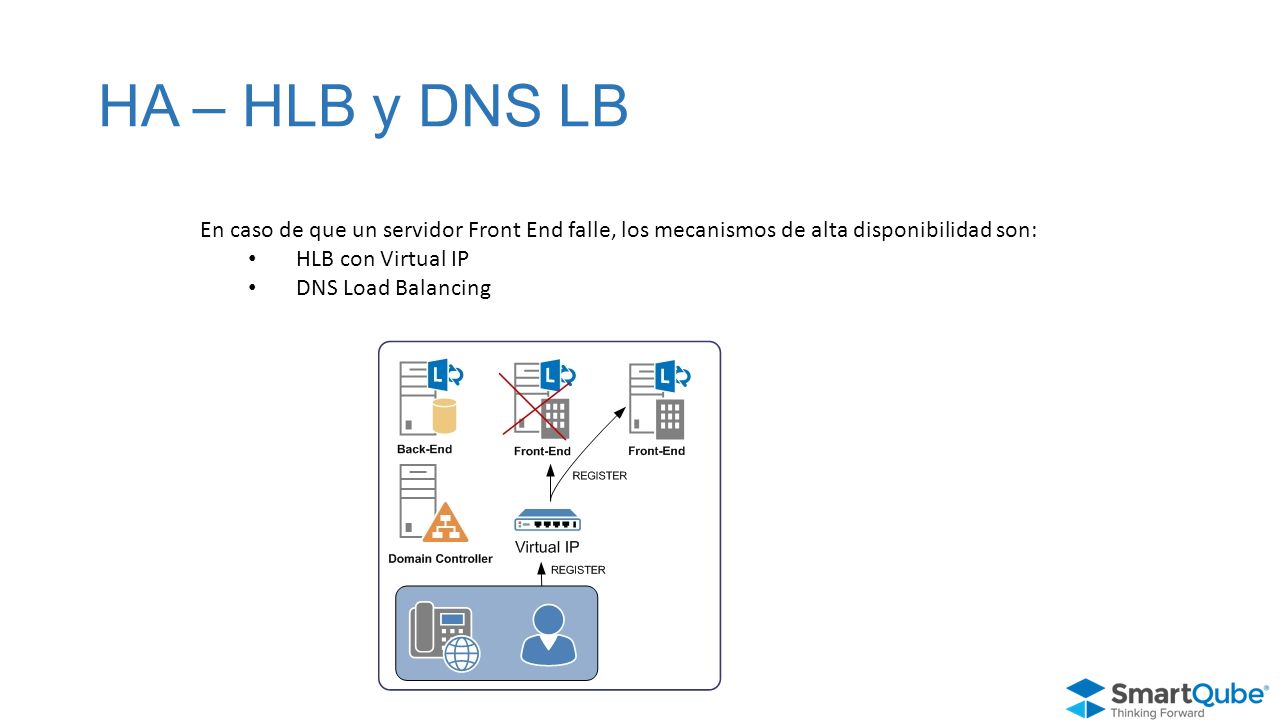

29 HA – HLB y DNS LB En caso de que un servidor Front End falle, los mecanismos de alta disponibilidad son: HLB con Virtual IP DNS Load Balancing

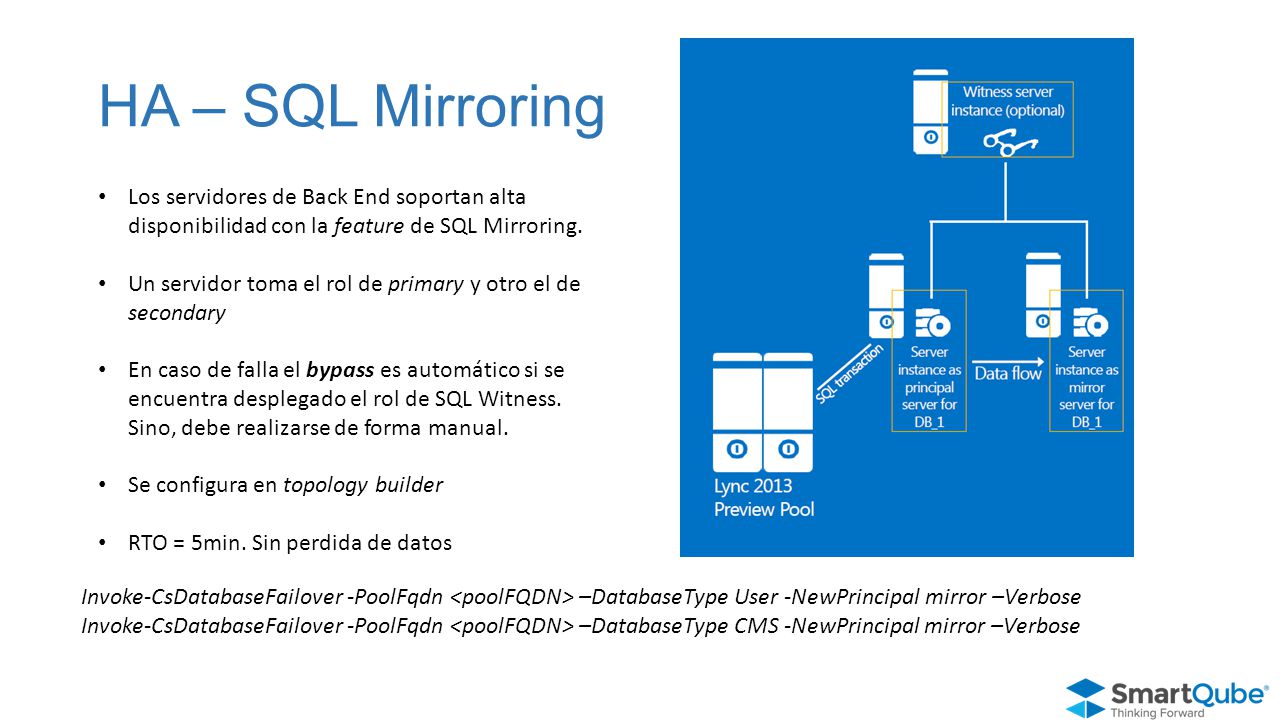

30 HA – SQL Mirroring Los servidores de Back End soportan alta disponibilidad con la feature de SQL Mirroring. Un servidor toma el rol de primary y otro el de secondary En caso de falla el bypass es automático si se encuentra desplegado el rol de SQL Witness. Sino, debe realizarse de forma manual. Se configura en topology builder RTO = 5min. Sin perdida de datos Invoke-CsDatabaseFailover -PoolFqdn <poolFQDN> –DatabaseType User -NewPrincipal mirror –Verbose Invoke-CsDatabaseFailover -PoolFqdn <poolFQDN> –DatabaseType CMS -NewPrincipal mirror –Verbose

31 DR - Pool Pairing Relación 1:1 entre pool
Enterprise pool – Enterprise pool y Standard pool – Standard pool Se define en topology builder Bypass automático ante escenario de falla Ante falla, la media no se pierde por que es 1:1 entre usuarios CMS: Invoke-CsManagementServerFailover Pool Users: Invoke-CsPoolFailOver -PoolFqdn pool -DisasterMode

32

33 Adminisración de Lync Server 2013

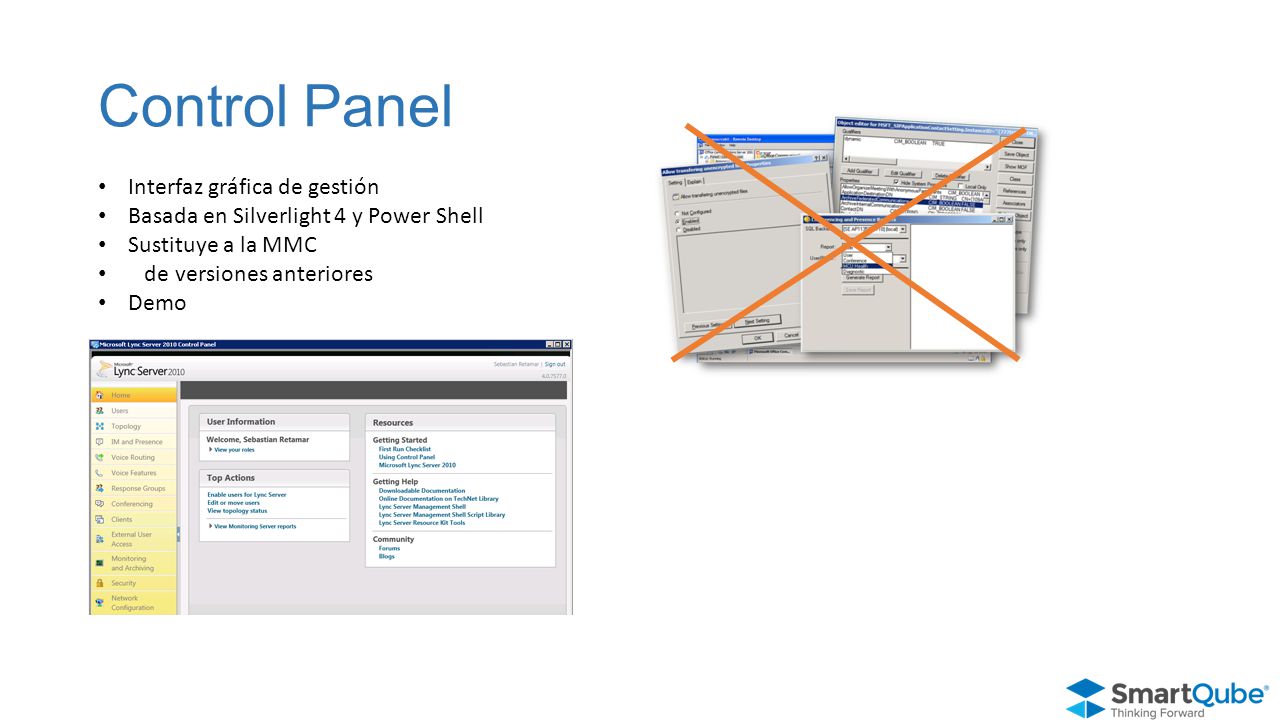

34 Control Panel Interfaz gráfica de gestión
Basada en Silverlight 4 y Power Shell Sustituye a la MMC de versiones anteriores Demo

35 Powershell Configuration Management Server Roles Global/Site level
User Management Search for users Enable/Disable for OCS Assign OCS policies Configuration Management Server Roles Global/Site level Device Management Device configuration Common Area phones Analog devices Policy Management ArchivingPolicy ExternalAccessPolicy VoicePolicy Synthetic Transactions Test phone calls SIP registrations Simple conferencing Deployment Management Certificates management Setup steps Topology management Voice Applications Response Group Conferencing Attendant Bandwidth management External applications

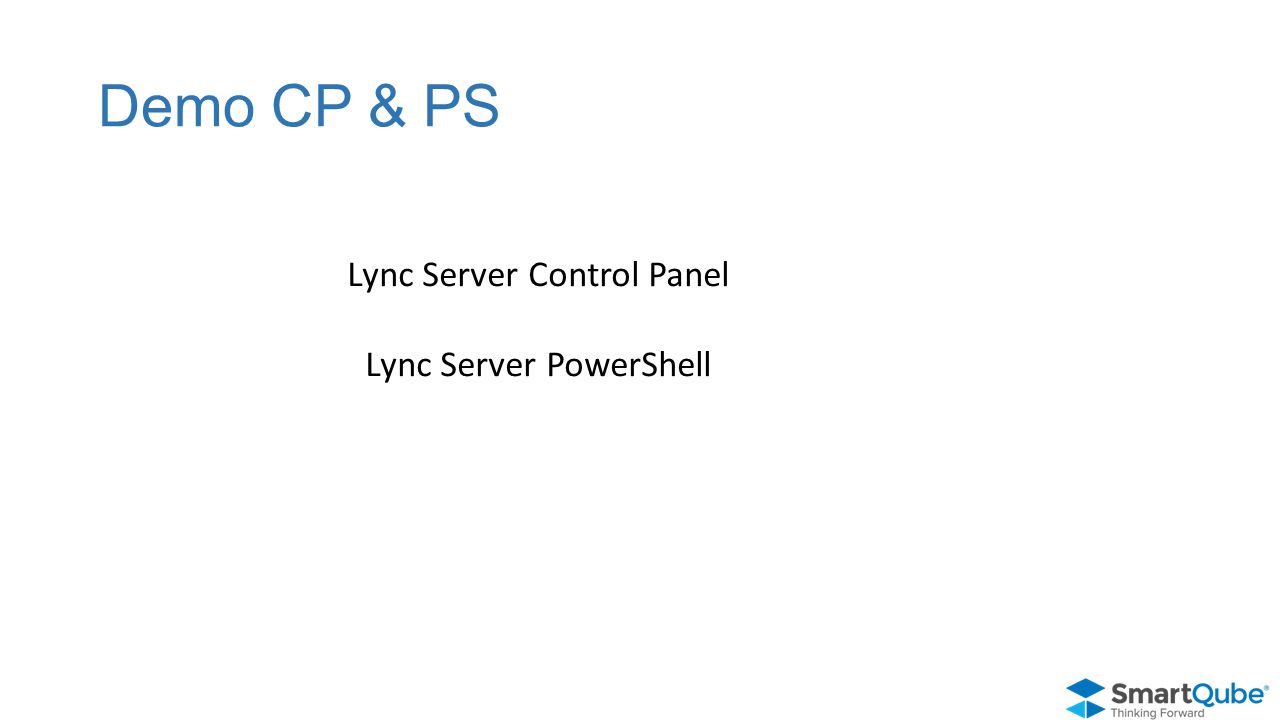

36 Demo CP & PS Lync Server Control Panel Lync Server PowerShell

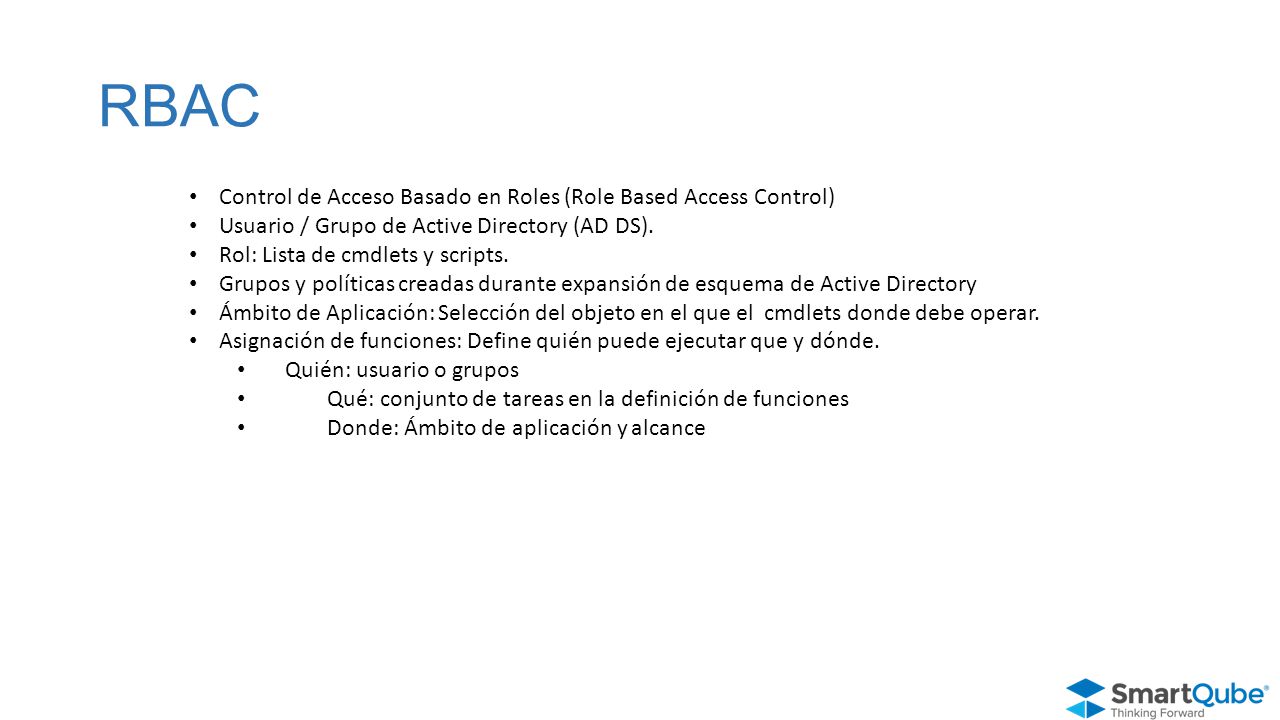

37 RBAC Control de Acceso Basado en Roles (Role Based Access Control)
Usuario / Grupo de Active Directory (AD DS). Rol: Lista de cmdlets y scripts. Grupos y políticas creadas durante expansión de esquema de Active Directory Ámbito de Aplicación: Selección del objeto en el que el cmdlets donde debe operar. Asignación de funciones: Define quién puede ejecutar que y dónde. Quién: usuario o grupos Qué: conjunto de tareas en la definición de funciones Donde: Ámbito de aplicación y alcance

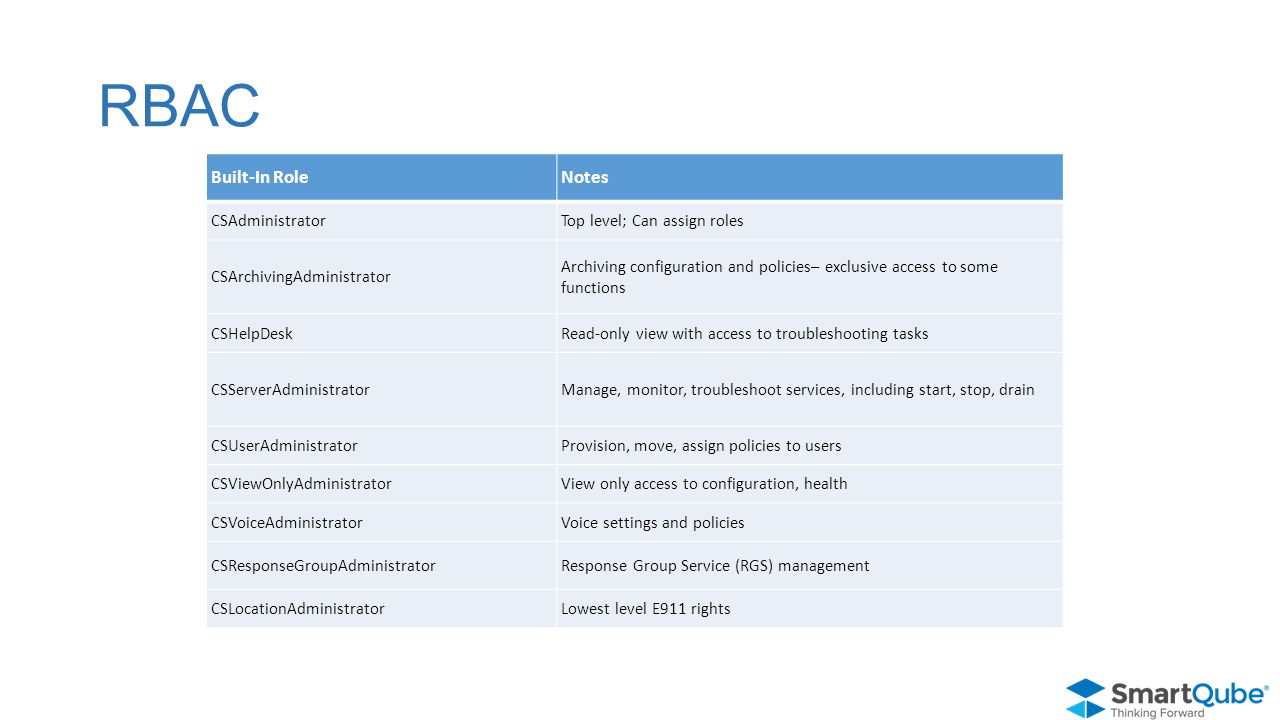

38 RBAC Built-In Role Notes CSAdministrator Top level; Can assign roles
CSArchivingAdministrator Archiving configuration and policies– exclusive access to some functions CSHelpDesk Read-only view with access to troubleshooting tasks CSServerAdministrator Manage, monitor, troubleshoot services, including start, stop, drain CSUserAdministrator Provision, move, assign policies to users CSViewOnlyAdministrator View only access to configuration, health CSVoiceAdministrator Voice settings and policies CSResponseGroupAdministrator Response Group Service (RGS) management CSLocationAdministrator Lowest level E911 rights

39 Administración del cliente Lync

40 Lync Auto discovery Device Discovery Order Lync Discovery Order
Internal Network* DHCP Option 43 DHCP Option 120 DNS-SRV _sipinternaltls._tcp.domain DNS sipinternal.domain External Network _sip._tls.domain sip.domain Lync Discovery Order Internal Network

41 Lync Auto Discovery =>

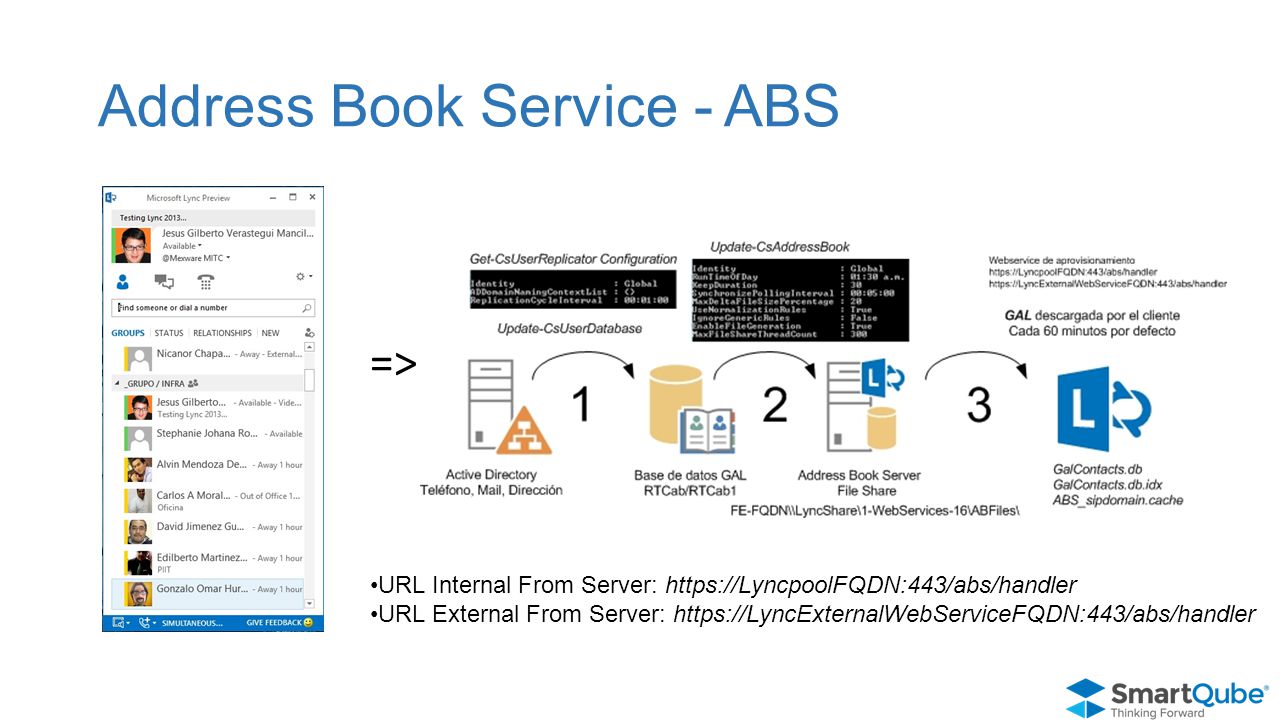

42 Address Book Service - ABS
=> URL Internal From Server: URL External From Server:

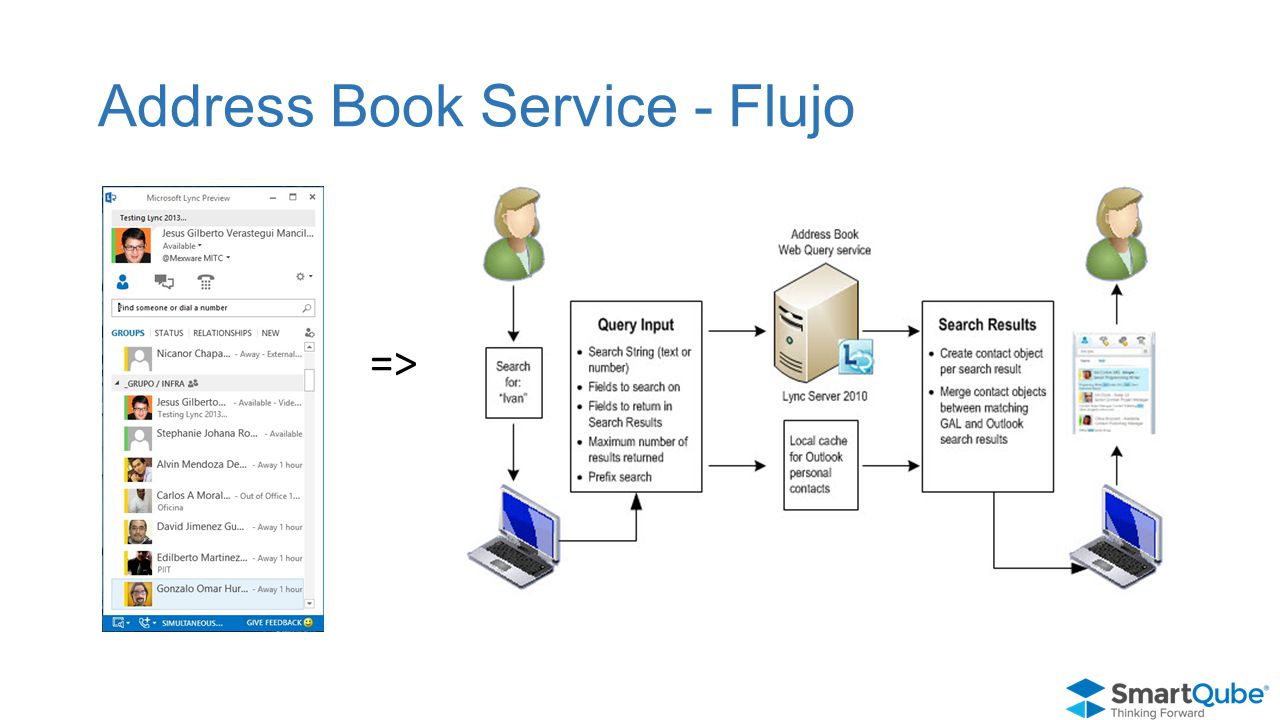

43 Address Book Service - Flujo
=>

44 Enterprise Voice

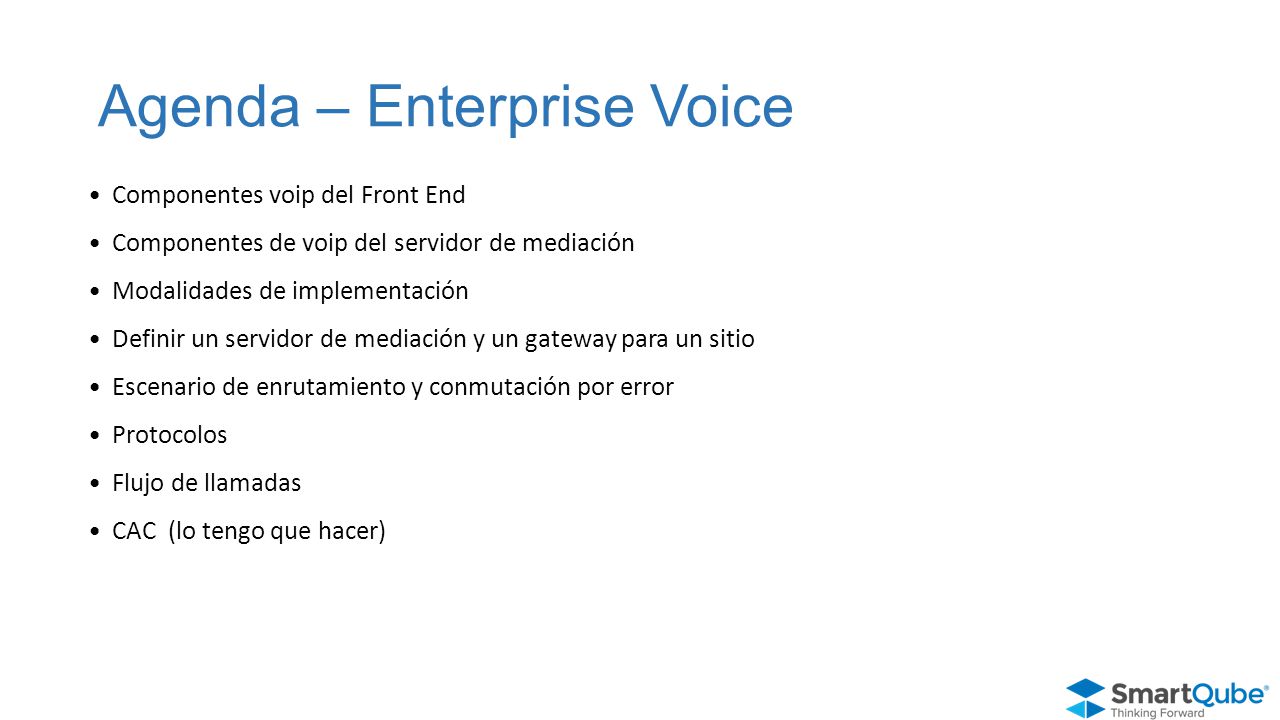

45 Agenda – Enterprise Voice
Componentes voip del Front End Componentes de voip del servidor de mediación Modalidades de implementación Definir un servidor de mediación y un gateway para un sitio Escenario de enrutamiento y conmutación por error Protocolos Flujo de llamadas CAC (lo tengo que hacer)

46 Implementación Lync 2013 SIGEN
