V CITTES CAMBIO DE CRUCETA Y SECCIONADORES EN PUESTO AEREO EMPRESA DISTRIBUIDORA DE ENERGIA SUR S.A – Empresa del Grupo AES Corp. Autores: Electrotécnico Eduardo O. Haedo Electrotécnico Jorge A. Olivieri Electrotécnico Edgardo A. Ramborger Ing. Marcelo G. Rios

V CITTES: CAMBIO DE SECCIONADORES Y ACOMETIDA SOBRE MONOPOSTE

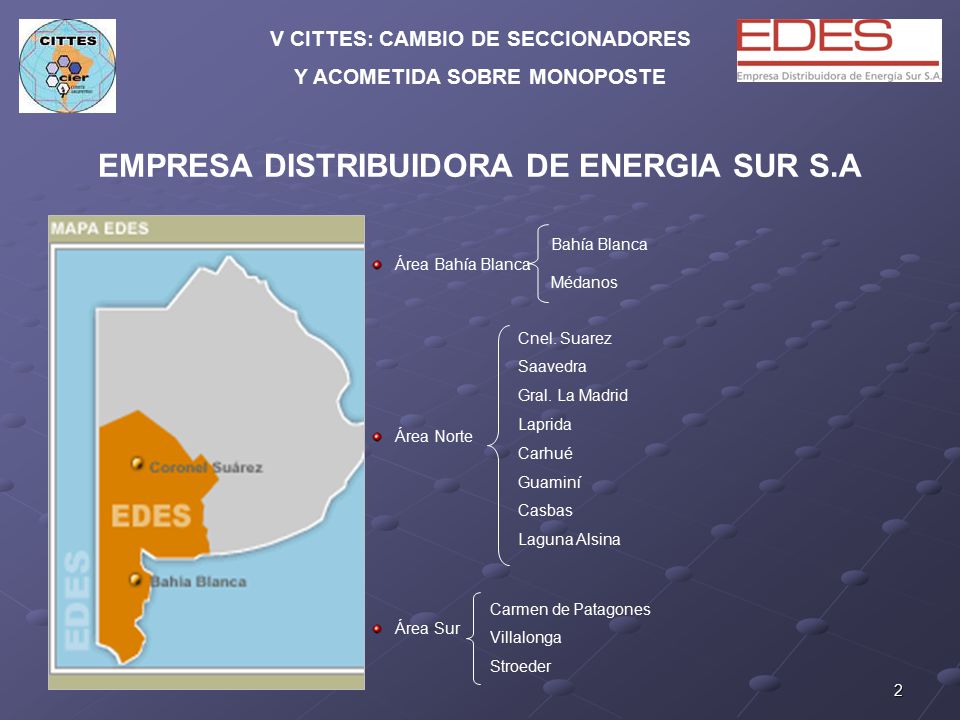

EMPRESA DISTRIBUIDORA DE ENERGIA SUR S.A Área Bahía Blanca Área Norte Área Sur Bahía Blanca Médanos Cnel. Suarez Saavedra Gral. La Madrid Laprida Carhué Guaminí Casbas Laguna Alsina Carmen de Patagones Villalonga Stroeder

EMPRESA DISTRIBUIDORA DE ENERGIA SUR S.A BAHIA BLANCA MEDANOS VILLALONGA STROEDER CARMEN DE PATAGONES CARHUE CASBAS LAGUNA ALSINA GUAMINI LAPRIDA Gral. LA MADRID Cnel. SUAREZ PIGÜE SAAVEDRA Clientes : Energía : 950 MWh/anual Potenciamáxima : 160 MW Potenciainstalada : 220 MVA Líneas : 4824 Km. Superficie : km2 Localidades : 41 Población : hab. aprox.

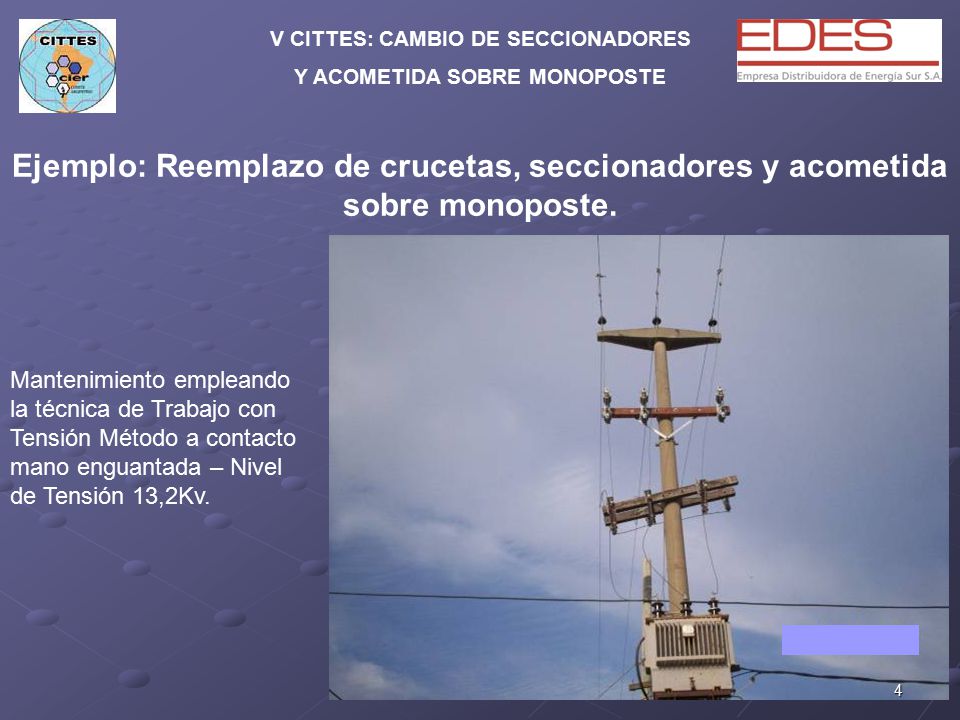

Ejemplo: Reemplazo de crucetas, seccionadores y acometida sobre monoposte. Mantenimiento empleando la técnica de Trabajo con Tensión Método a contacto mano enguantada – Nivel de Tensión 13,2Kv.

Inicio de tareas Inspección visual del trabajo a realizar Se programa y se entrega al Centro Operativo (CO) Planilla solicitando la instalación Estacionamiento del Camión con Hidroelevador aislado – Señalización del área de trabajo Comunicación con el CO para entrega de N° de Permiso de Trabajo y de la LAMT Confección del APS y Control de Tránsito

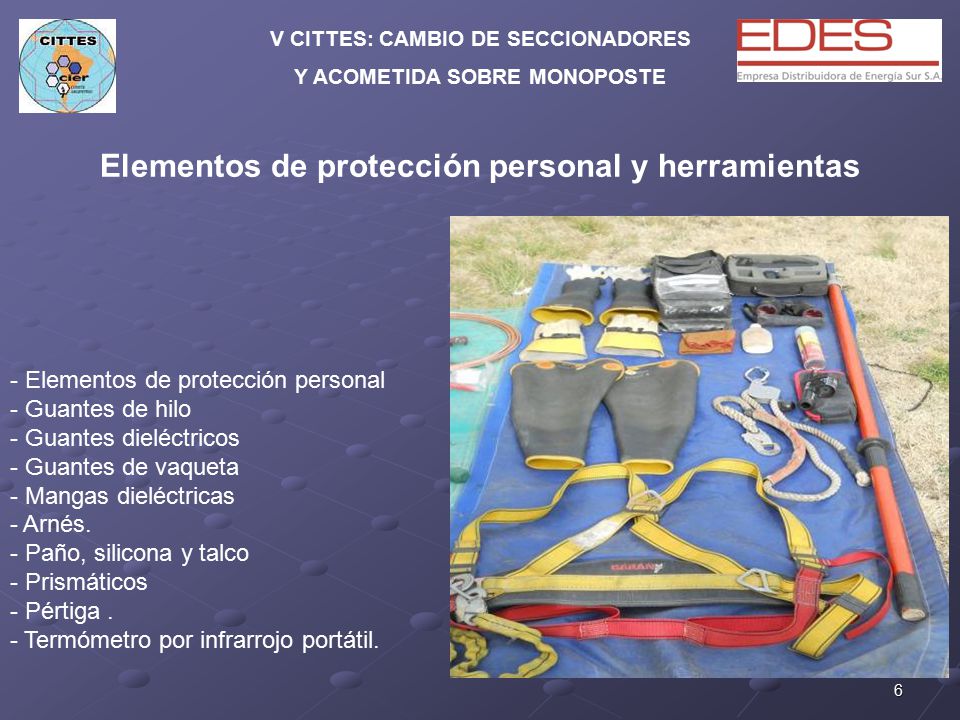

Elementos de protección personal y herramientas Elementos de protección personal Guantes de hilo Guantes dieléctricos Guantes de vaqueta Mangas dieléctricas Arnés. Paño, silicona y talco Prismáticos Pértiga . Termómetro por infrarrojo portátil.

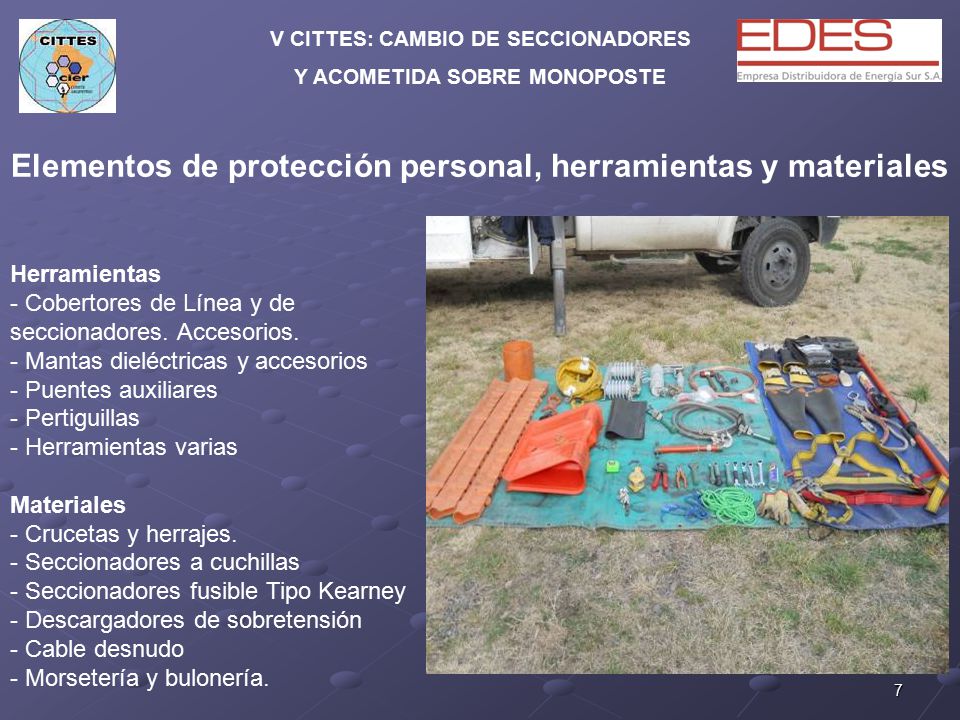

Elementos de protección personal, herramientas y materiales Herramientas - Cobertores de Línea y de seccionadores. Accesorios. - Mantas dieléctricas y accesorios - Puentes auxiliares - Pertiguillas Herramientas varias Materiales Crucetas y herrajes. Seccionadores a cuchillas Seccionadores fusible Tipo Kearney Descargadores de sobretensión Cable desnudo Morsetería y bulonería.

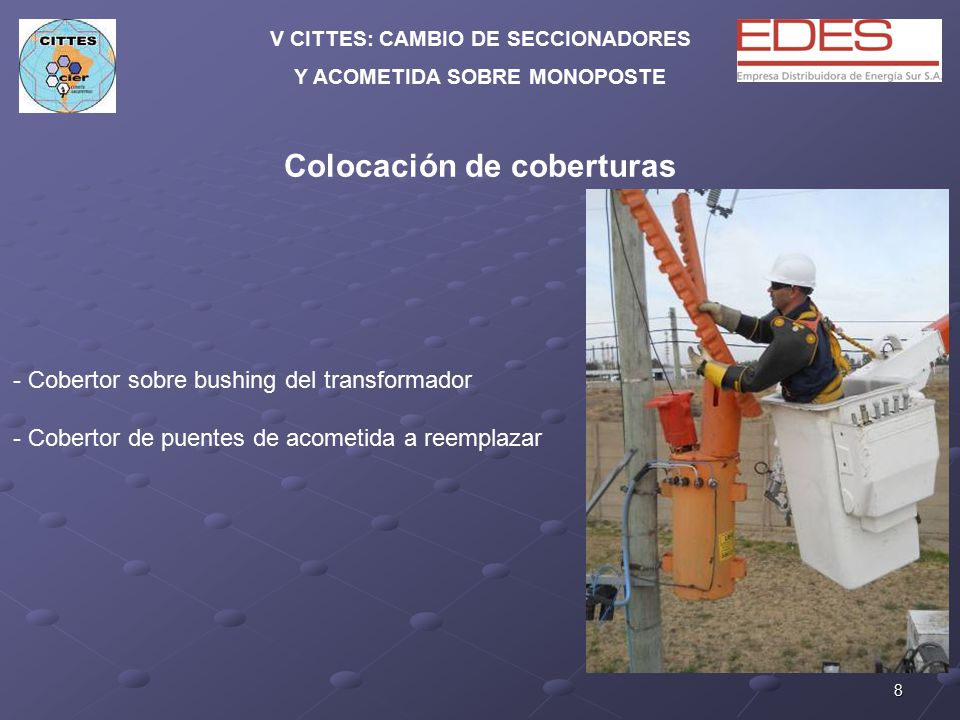

Colocación de coberturas Cobertor sobre bushing del transformador Cobertor de puentes de acometida a reemplazar

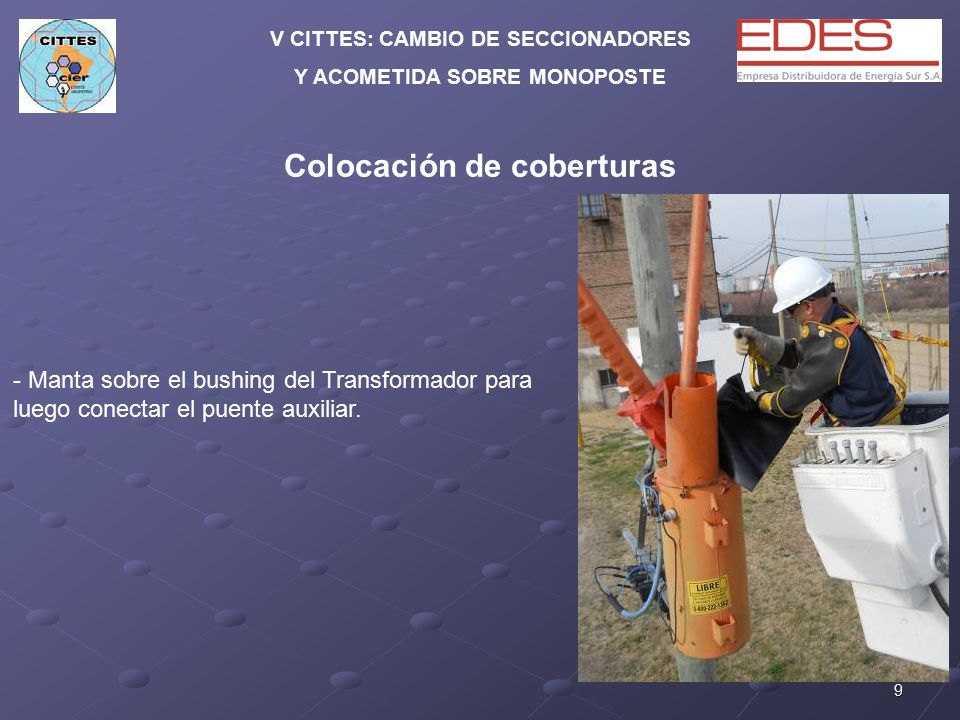

Colocación de coberturas Manta sobre el bushing del Transformador para luego conectar el puente auxiliar.

Colocación de coberturas

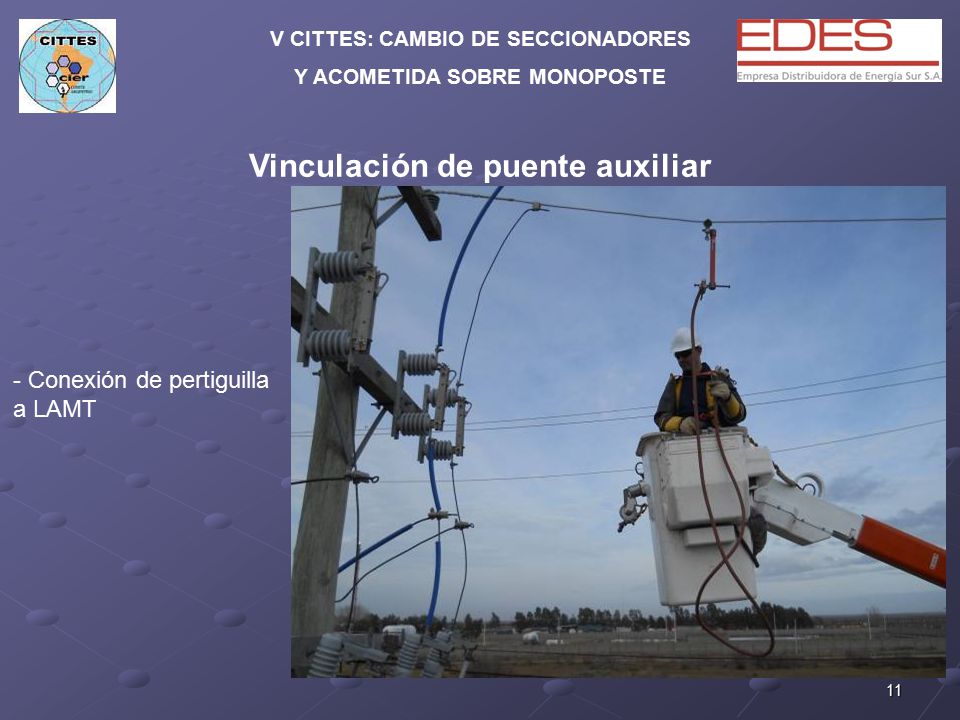

Vinculación de puente auxiliar Conexión de pertiguilla a LAMT

Vinculación de puente auxiliar Conexión de extremo de puente auxiliar a bushing del Transformador

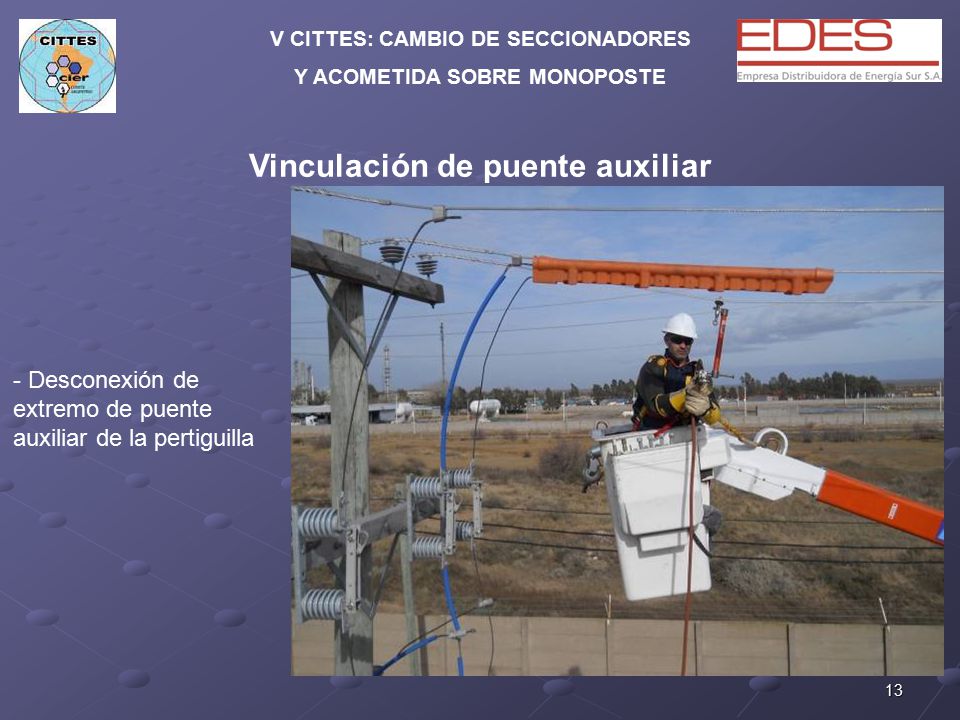

Vinculación de puente auxiliar Desconexión de extremo de puente auxiliar de la pertiguilla

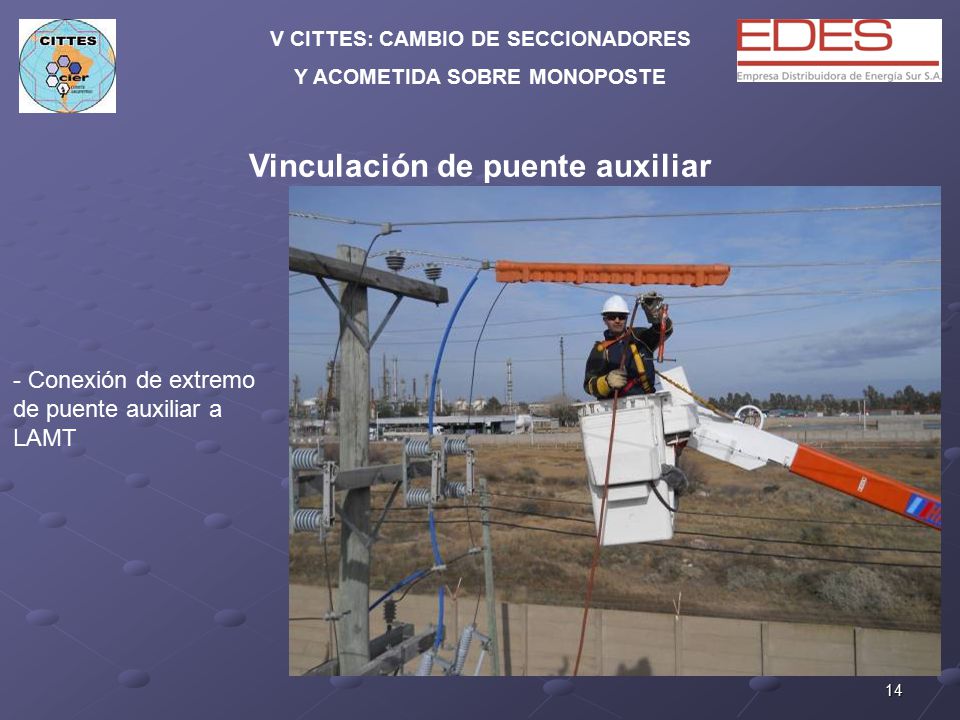

Vinculación de puente auxiliar Conexión de extremo de puente auxiliar a LAMT

Maniobras Apertura de Seccionador fusible Tipo Kearney

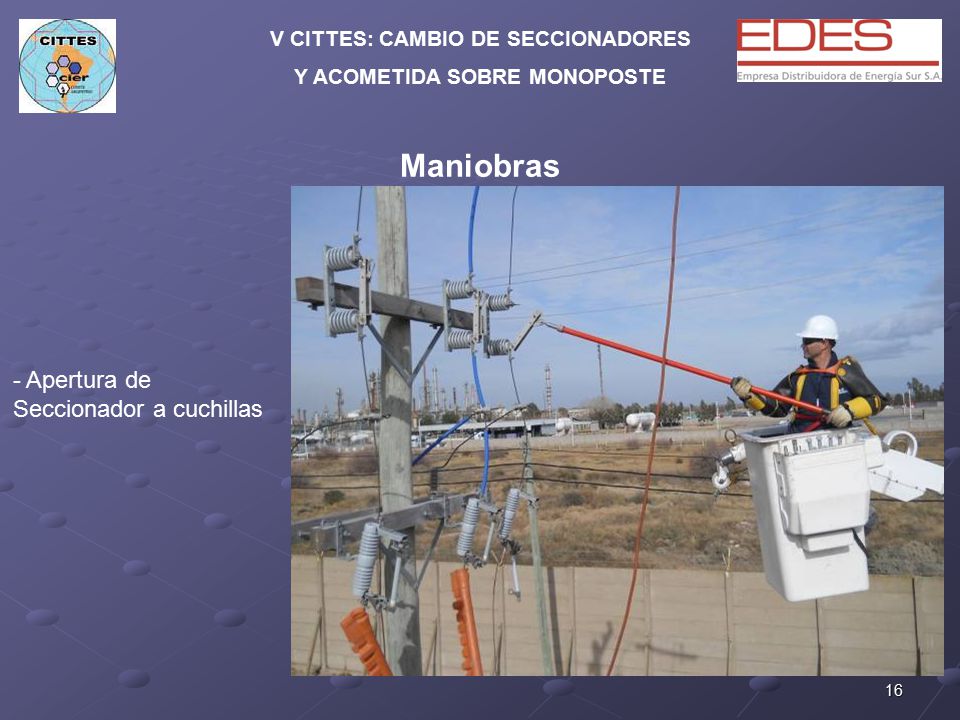

Maniobras Apertura de Seccionador a cuchillas

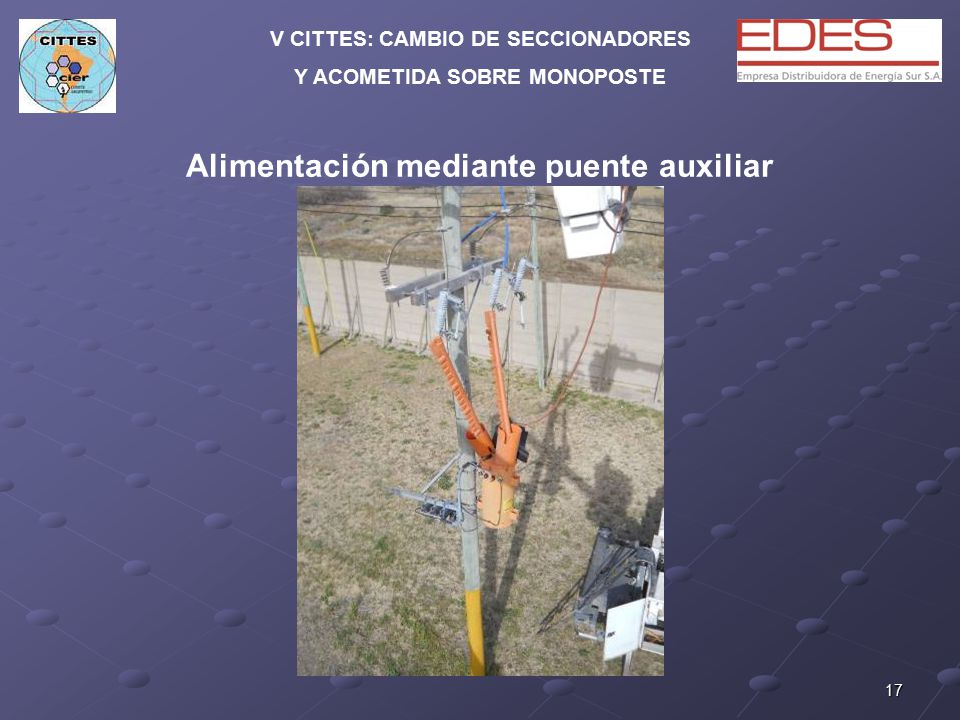

Alimentación mediante puente auxiliar

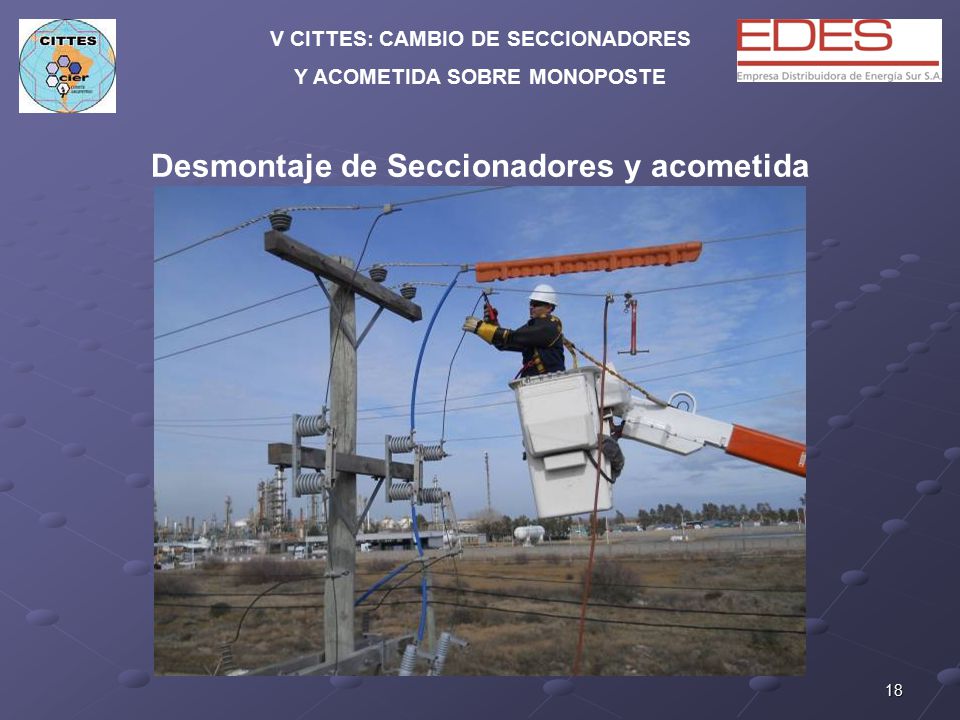

Desmontaje de Seccionadores y acometida

Desmontaje de Seccionadores y acometida Retiro y desconexión de puente entre LAMT y Seccionador a cuchillas.

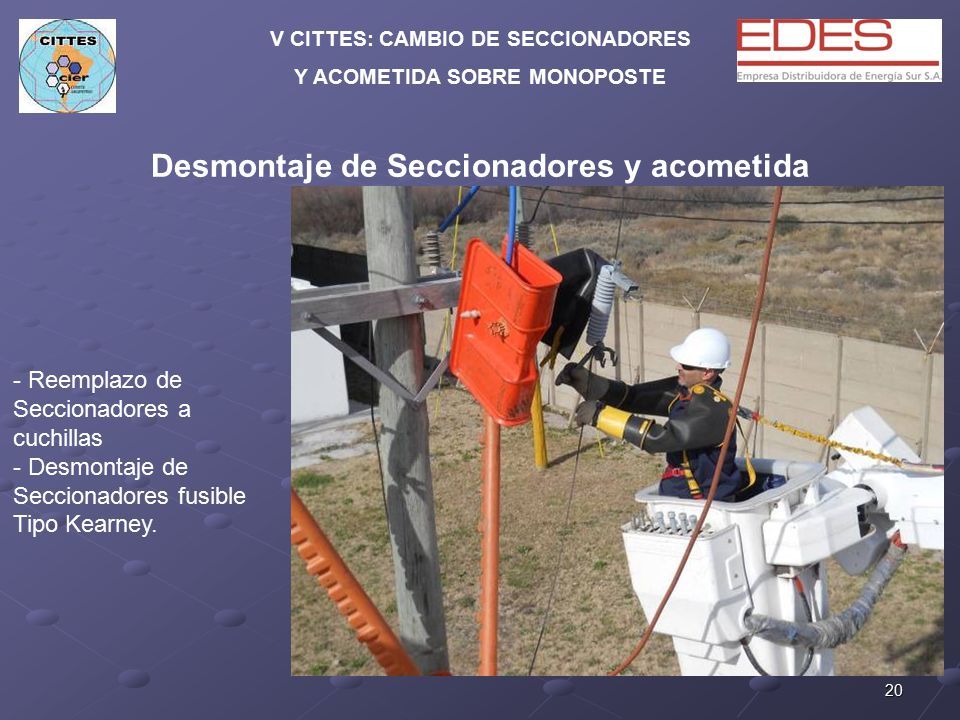

Desmontaje de Seccionadores y acometida Reemplazo de Seccionadores a cuchillas Desmontaje de Seccionadores fusible Tipo Kearney.

Desmontaje de Seccionadores y acometida Retiro y desconexión de puente entre bushing de transformador y Seccionador fusible.

Reemplazo de cruceta deteriorada

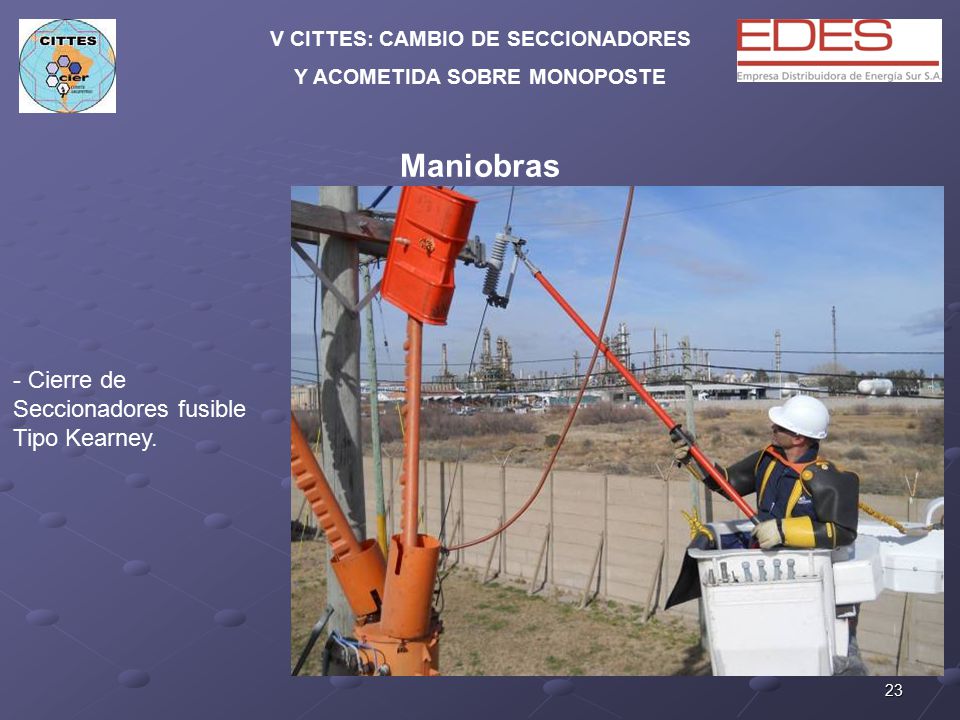

Maniobras Cierre de Seccionadores fusible Tipo Kearney.

Maniobras Cierre de Seccionadores a cuchillas.

Inicio Normalización de las instalaciones

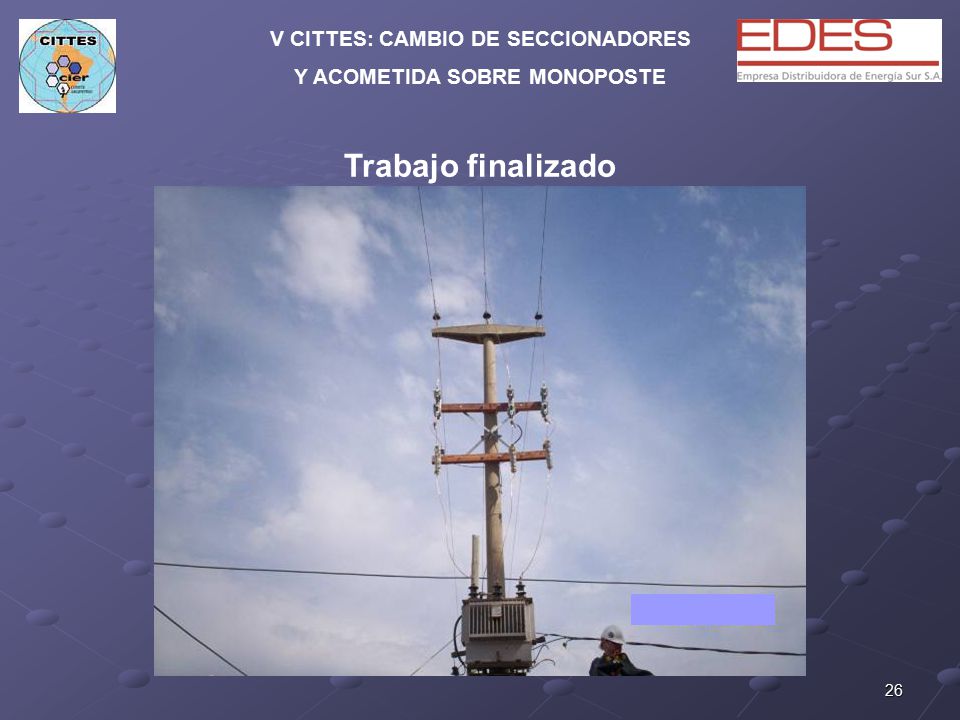

Trabajo finalizado

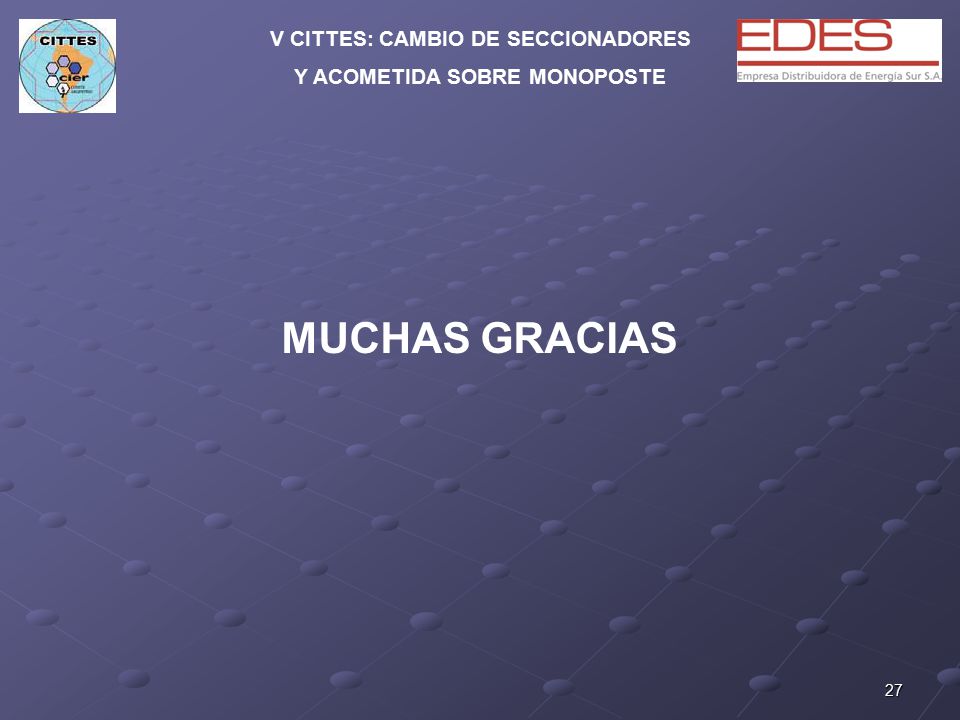

MUCHAS GRACIAS
