1 Закрытое акционерное общество «КОРМАКО» 628616, Российская Федерация, Тюменская область, ХМАО-Югра, г. Нижневартовск пр. Победы 20а, 2-3, п/о 16, а/я 1137 тел. +7 (3466) 41-51-49, тел./факс +7 (3466) 41-51-46 628616, RUSSIAN FEDERATION, TYUMEN REGION, HMAO-YUGRA, Pobedy st 20"A"., app 2-3, Nizhnevartovsk, P.O/ 16, box 1137 phone: +7(3466) 41-51-49 phone\fax: +7(3466) 41-51-46 CJSC “CORMACO” Corrosion Management Company PROTECCION COMPLEJA DE ACTIVOS En territorios de lineas transporte de crudos Contra riesgos ecologicos, Tecnogenicos y financieros

2 Наши партнеры Томский политехнический университет Научно-исследовательский центр

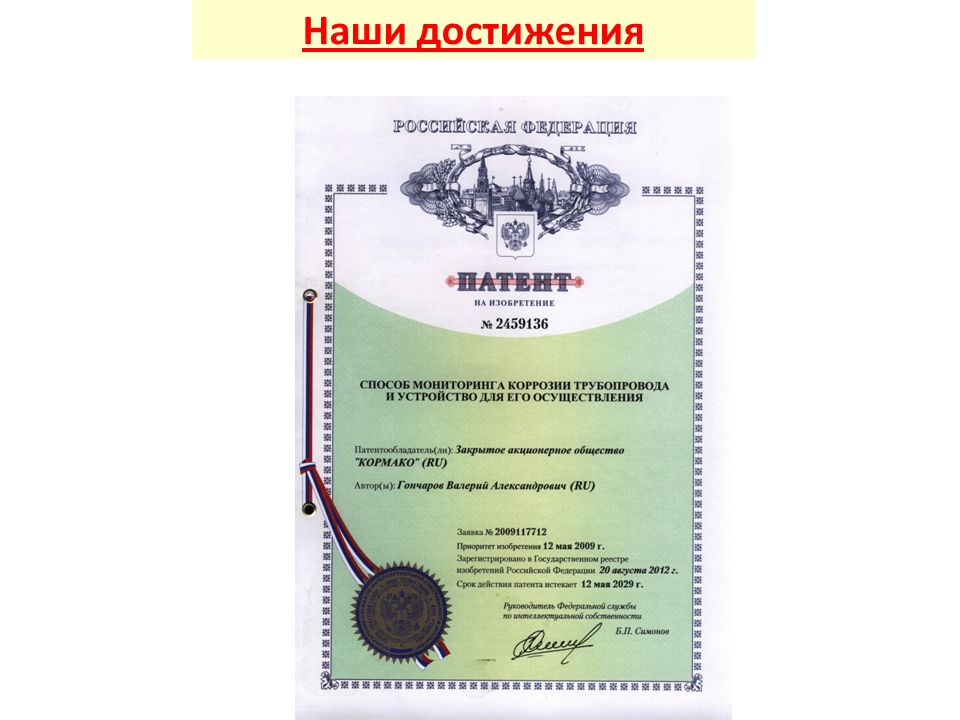

3 Наши достижения

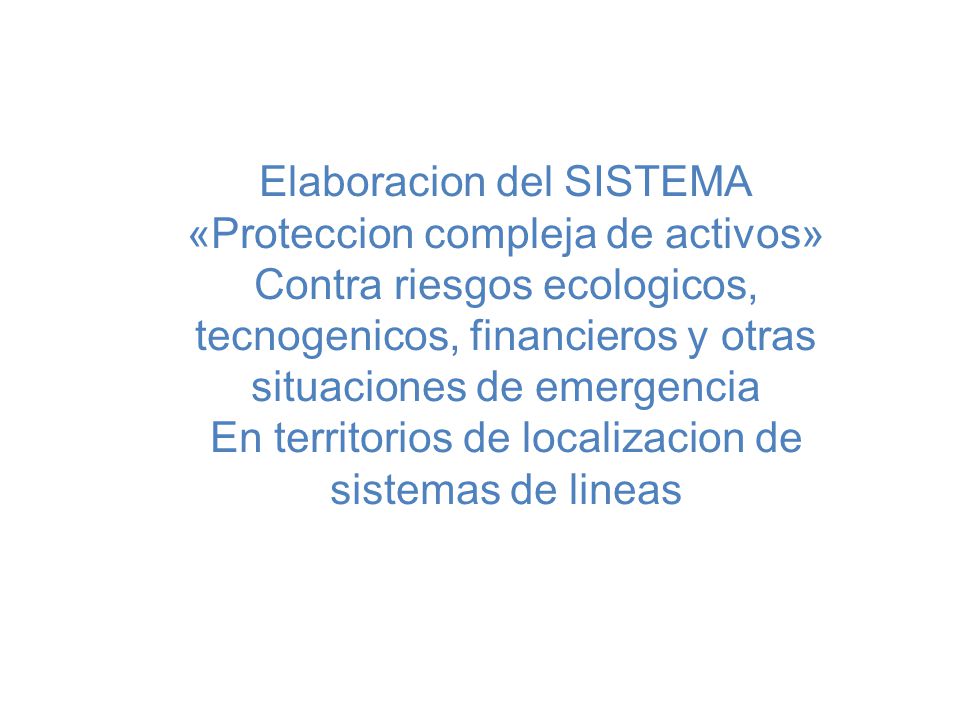

4 Elaboracion del SISTEMA «Proteccion compleja de activos» Contra riesgos ecologicos, tecnogenicos, financieros y otras situaciones de emergencia En territorios de localizacion de sistemas de lineas

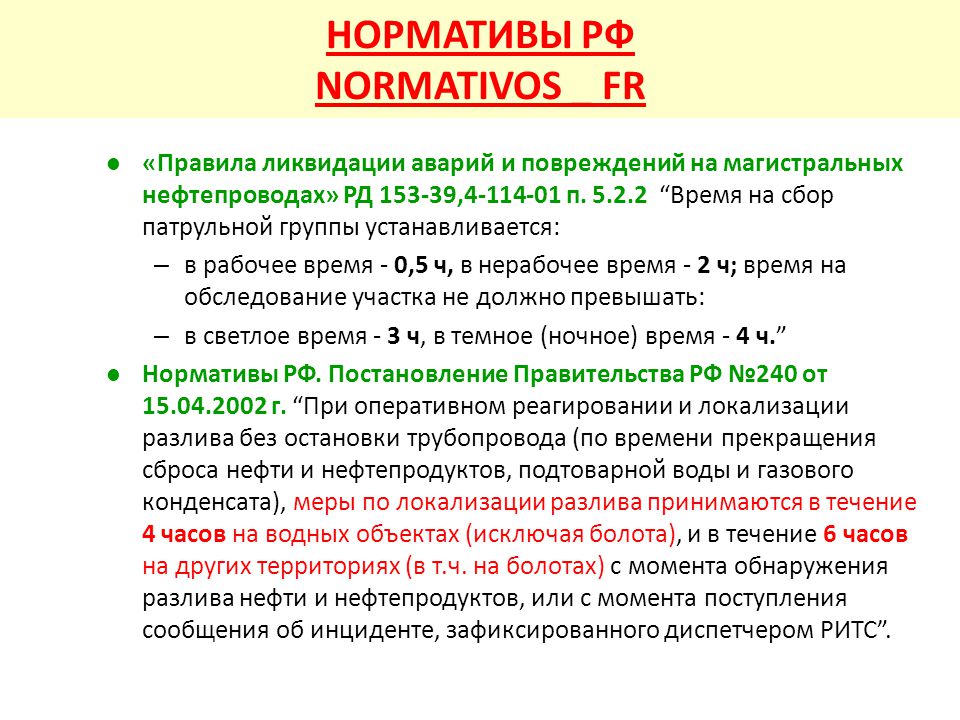

5 «Правила ликвидации аварий и повреждений на магистральных нефтепроводах» РД 153-39,4-114-01 п. 5.2.2 “Время на сбор патрульной группы устанавливается: – в рабочее время - 0,5 ч, в нерабочее время - 2 ч; время на обследование участка не должно превышать: – в светлое время - 3 ч, в темное (ночное) время - 4 ч.” Нормативы РФ. Постановление Правительства РФ №240 от 15.04.2002 г. “При оперативном реагировании и локализации разлива без остановки трубопровода (по времени прекращения сброса нефти и нефтепродуктов, подтоварной воды и газового конденсата), меры по локализации разлива принимаются в течение 4 часов на водных объектах (исключая болота), и в течение 6 часов на других территориях (в т.ч. на болотах) с момента обнаружения разлива нефти и нефтепродуктов, или с момента поступления сообщения об инциденте, зафиксированного диспетчером РИТС”. НОРМАТИВЫ РФ NORMATIVOS _ FR

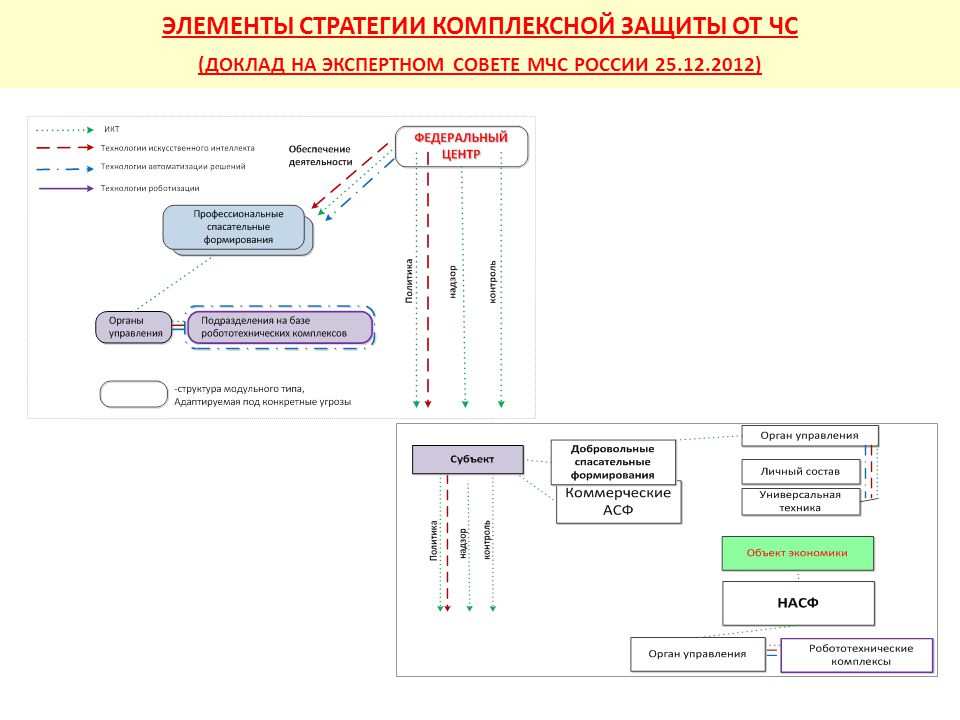

6 ЭЛЕМЕНТЫ СТРАТЕГИИ КОМПЛЕКСНОЙ ЗАЩИТЫ ОТ ЧС (ДОКЛАД НА ЭКСПЕРТНОМ СОВЕТЕ МЧС РОССИИ 25.12.2012)

7 EXPECTIVAS DE ENTRADAS DE LA COMPANIA 2013-2015 3 – 6 billones RUB. / año POSIBLES PERDIDAS POR UNA AVERIA EN ACUATORIOS - 3 billones. RUB EJEMPLO DE SITUACION DE EMERGENCIA POR DERRAMES EN TUBERIAS DE PETROLEO EN ACTIVO DE COMPANIA DE PETROLEOS_RF

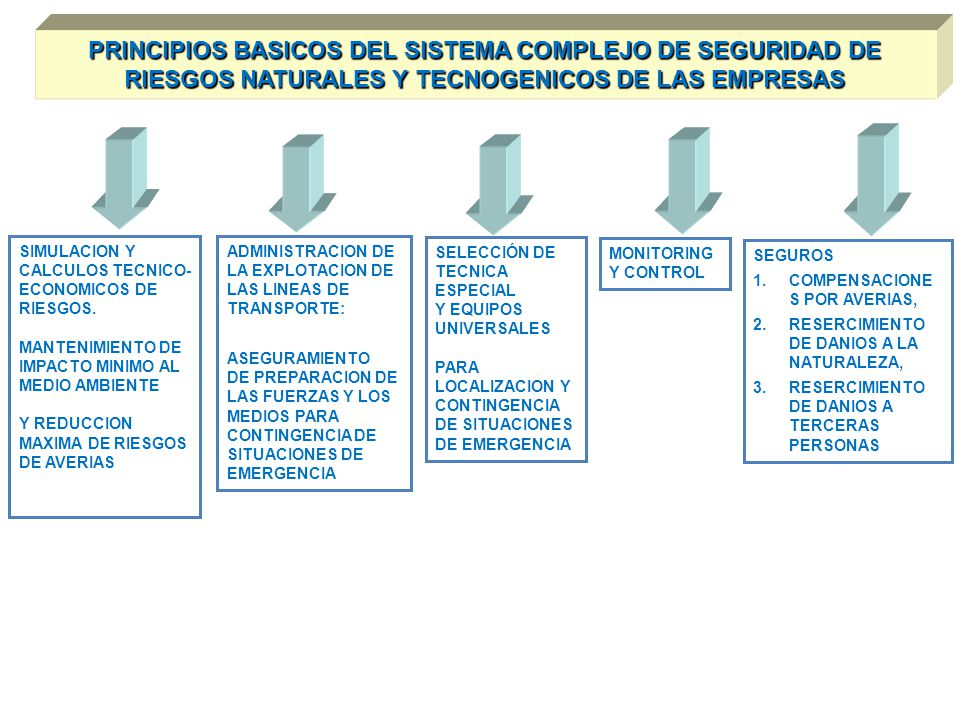

8 PRINCIPIOS BASICOS DEL SISTEMA COMPLEJO DE SEGURIDAD DE RIESGOS NATURALES Y TECNOGENICOS DE LAS EMPRESAS SIMULACION Y CALCULOS TECNICO- ECONOMICOS DE RIESGOS. MANTENIMIENTO DE IMPACTO MINIMO AL MEDIO AMBIENTE Y REDUCCION MAXIMA DE RIESGOS DE AVERIAS ADMINISTRACION DE LA EXPLOTACION DE LAS LINEAS DE TRANSPORTE: ASEGURAMIENTO DE PREPARACION DE LAS FUERZAS Y LOS MEDIOS PARA CONTINGENCIA DE SITUACIONES DE EMERGENCIA SELECCIÓN DE TECNICA ESPECIAL Y EQUIPOS UNIVERSALES PARA LOCALIZACION Y CONTINGENCIA DE SITUACIONES DE EMERGENCIA MONITORING Y CONTROL SEGUROS 1.COMPENSACIONE S POR AVERIAS, 2.RESERCIMIENTO DE DANIOS A LA NATURALEZA, 3.RESERCIMIENTO DE DANIOS A TERCERAS PERSONAS

9 CALCULOS TECNICO-ECONOMICOS para localización y contingencia de derrames accidentales de petróleo Programa “ASF-MATRITZA”.  GIS-A: modelado, digitalizacion de relieve y georeferenciacion de la tuberia  EVALUACION DE RIESGOS – determinacion de sectores y zonas de mas posible contaminacion.  CALCULOS TECNICO-ECONOMICOS (CAPEX/OPEX) : PREDICCION/CALCULOS DE VOLUMENES Y AREAS DEL DERRAME – considerados de acuerdo al profil de la linea y el relieve de la zona. (Volumenes de derrame y area de contaminacion) CALCULOS DE PERSONAL Y MEDIOS – Calculo de la cantidad de personal de las brigadas de contingencia, medios tecnicos y equipos para la localizacion y contingencia del derrame. LOGISTICA (Transporte operativo de personal y medios tecnicos de acuerdo a las normas establecidas para localizacion y contingencia, distancias y accesibilidad al lugar y objeto) PREDICCION/CALCULOS DE DANIOS – Danios ecologicos, danios financiales para la empresa a causa de derrames de petroleo. Los calculos y pronósticos son realizados de acuerdo a las Normativos y de acuerdo a los volumenes factuales de derrame para los escenarios “INVIERNO / VERANO”, “TIERRA / ACUATORIOS” y TIPOS DE DEFECTOS “PITING / ROPTURA” en el programa “ASF-MATRITZA”.

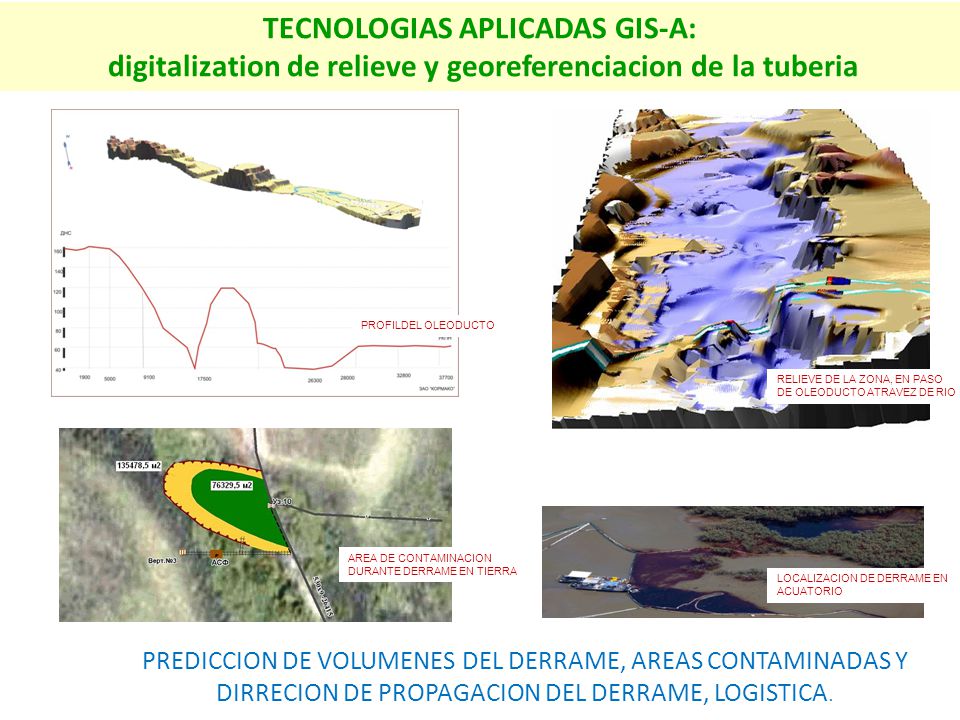

10 TECNOLOGIAS APLICADAS GIS-A: digitalization de relieve y georeferenciacion de la tuberia PROFILDEL OLEODUCTO PREDICCION DE VOLUMENES DEL DERRAME, AREAS CONTAMINADAS Y DIRRECION DE PROPAGACION DEL DERRAME, LOGISTICA. AREA DE CONTAMINACION DURANTE DERRAME EN TIERRA LOCALIZACION DE DERRAME EN ACUATORIO RELIEVE DE LA ZONA, EN PASO DE OLEODUCTO ATRAVEZ DE RIO

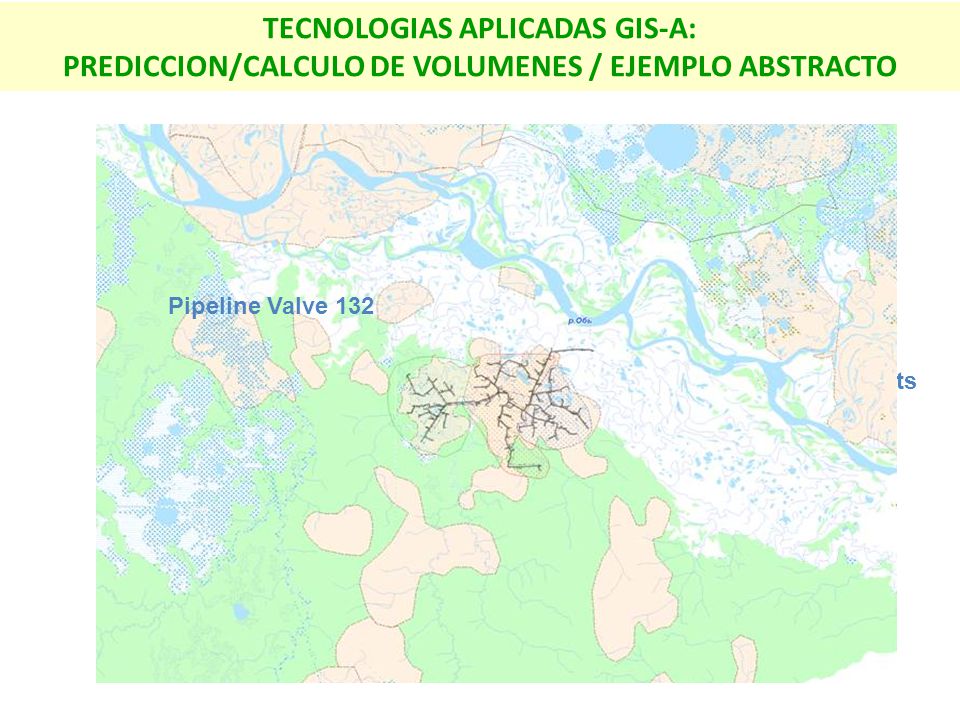

11 Anuncio de situacion de emergencia Lugar de roptura (coordenadas o piquetes) - 819 mts Desde pipeline valve 132 Existen los datos del relieve y coordenadas del pipeline Pipeline Valve 133 Incidente occurrio en oleoducto de 219 mm de diametro, 12 mm de espesor/ Entre las valvulas №№ 132 y 133 TECNOLOGIAS APLICADAS GIS-A: PREDICCION/CALCULO DE VOLUMENES / EJEMPLO ABSTRACTO Pipeline Valve 132

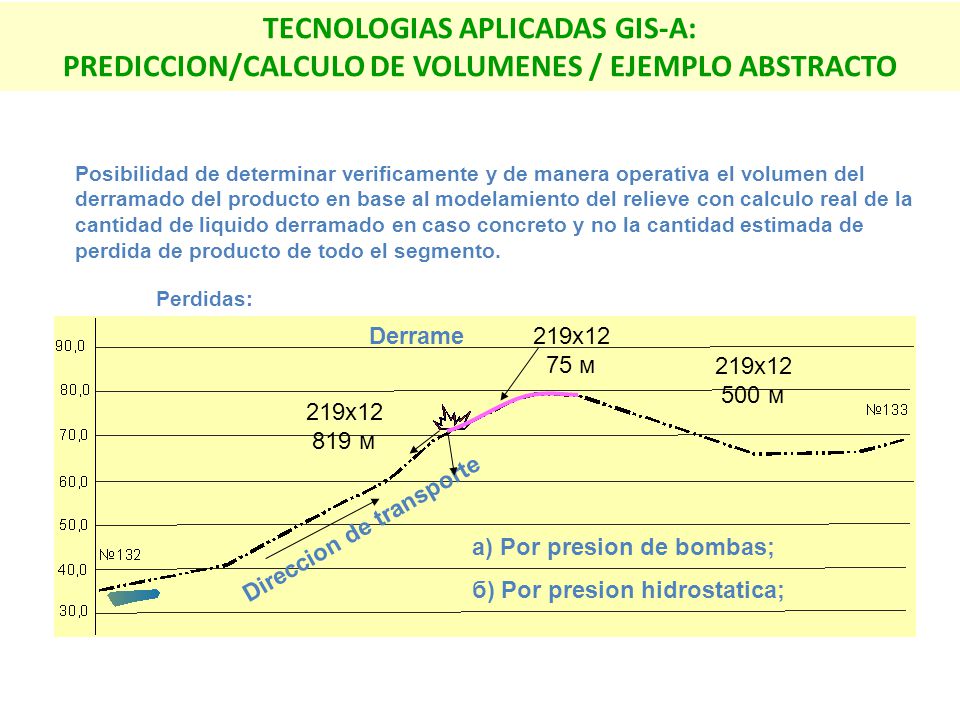

12 219х12 819 м 219х12 500 м Direccion de transporte Derrame Perdidas: а) Por presion de bombas; б) Por presion hidrostatica; Posibilidad de determinar verificamente y de manera operativa el volumen del derramado del producto en base al modelamiento del relieve con calculo real de la cantidad de liquido derramado en caso concreto y no la cantidad estimada de perdida de producto de todo el segmento. 219х12 75 м TECNOLOGIAS APLICADAS GIS-A: PREDICCION/CALCULO DE VOLUMENES / EJEMPLO ABSTRACTO

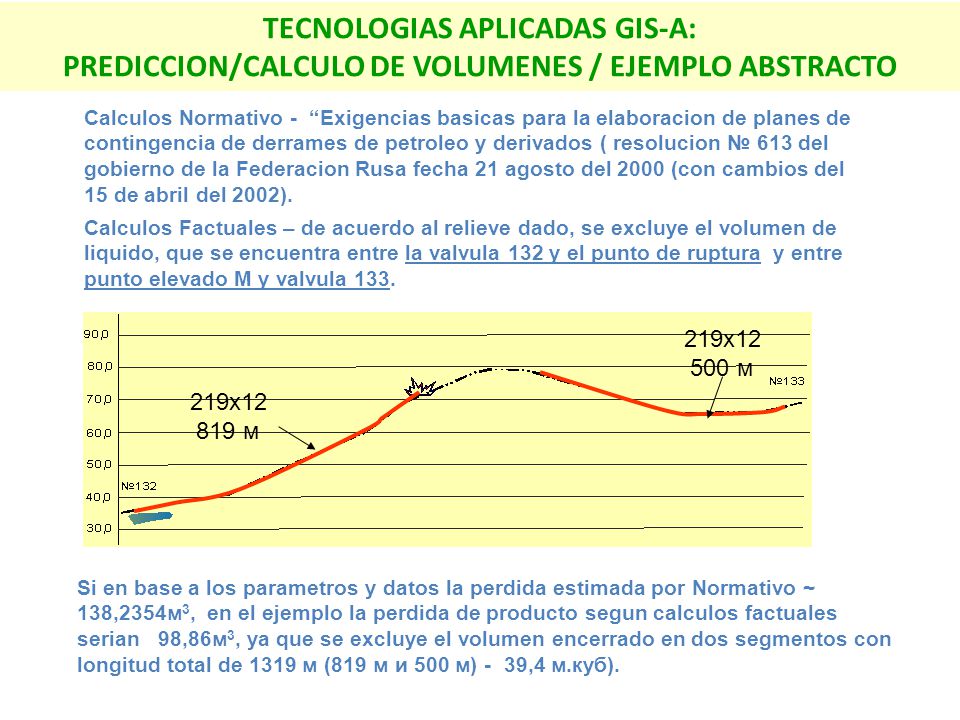

13 Calculos Normativo - “Exigencias basicas para la elaboracion de planes de contingencia de derrames de petroleo y derivados ( resolucion № 613 del gobierno de la Federacion Rusa fecha 21 agosto del 2000 (con cambios del 15 de abril del 2002). Calculos Factuales – de acuerdo al relieve dado, se excluye el volumen de liquido, que se encuentra entre la valvula 132 y el punto de ruptura y entre punto elevado M y valvula 133. 219х12 500 м Si en base a los parametros y datos la perdida estimada por Normativo ~ 138,2354м 3, en el ejemplo la perdida de producto segun calculos factuales serian 98,86м 3, ya que se excluye el volumen encerrado en dos segmentos con longitud total de 1319 м (819 м и 500 м) - 39,4 м.куб). 219х12 819 м TECNOLOGIAS APLICADAS GIS-A: PREDICCION/CALCULO DE VOLUMENES / EJEMPLO ABSTRACTO

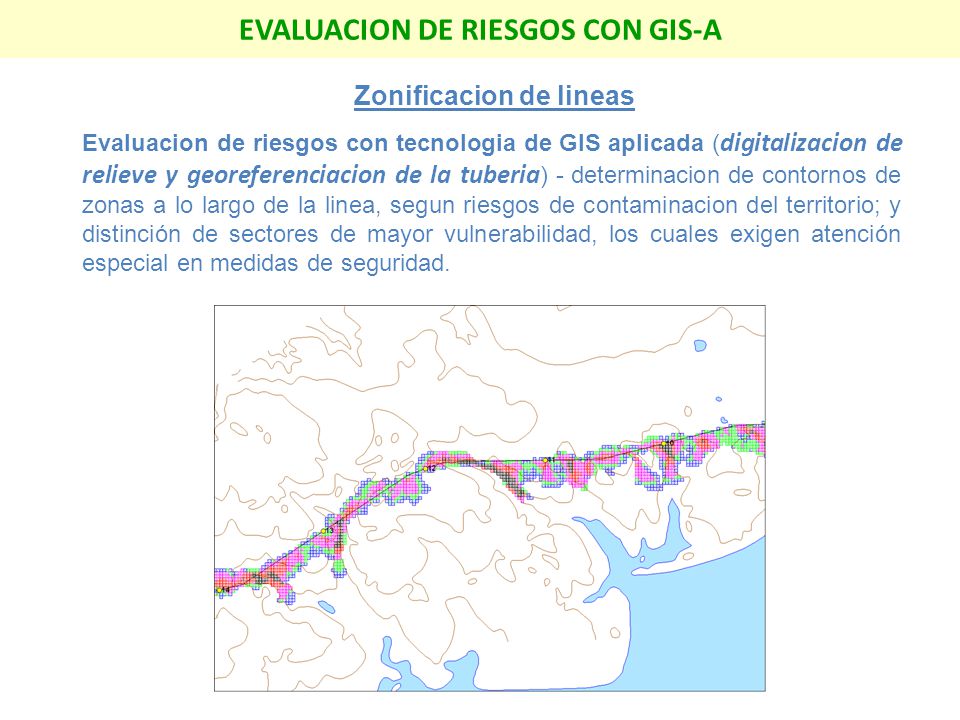

14 EVALUACION DE RIESGOS CON GIS-A Evaluacion de riesgos con tecnologia de GIS aplicada ( digitalizacion de relieve y georeferenciacion de la tuberia ) - determinacion de contornos de zonas a lo largo de la linea, segun riesgos de contaminacion del territorio; y distinción de sectores de mayor vulnerabilidad, los cuales exigen atención especial en medidas de seguridad. Zonificacion de lineas

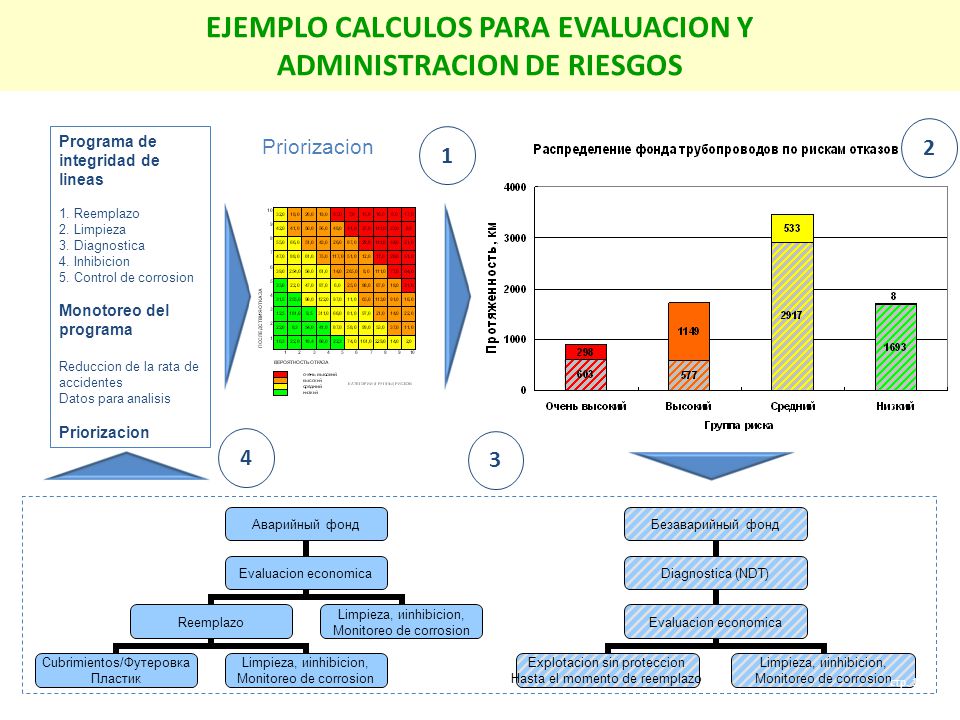

15 Аварийный фонд Evaluacion economica Reemplazo Cubrimientos/Футеров ка Пластик Limpieza, иinhibicion, Monitoreo de corrosion Limpieza, иinhibicion, Monitoreo de corrosion Безаварийный фонд Diagnostica (NDT) Evaluacion economica Explotacion sin proteccion Hasta el momento de reemplazo Limpieza, иinhibicion, Monitoreo de corrosion Programa de integridad de lineas 1. Reemplazo 2. Limpieza 3. Diagnostica 4. Inhibicion 5. Control de corrosion Monotoreo del programa Reduccion de la rata de accidentes Datos para analisis Priorizacion 1 3 2 4 стр. 15 EJEMPLO CALCULOS PARA EVALUACION Y ADMINISTRACION DE RIESGOS

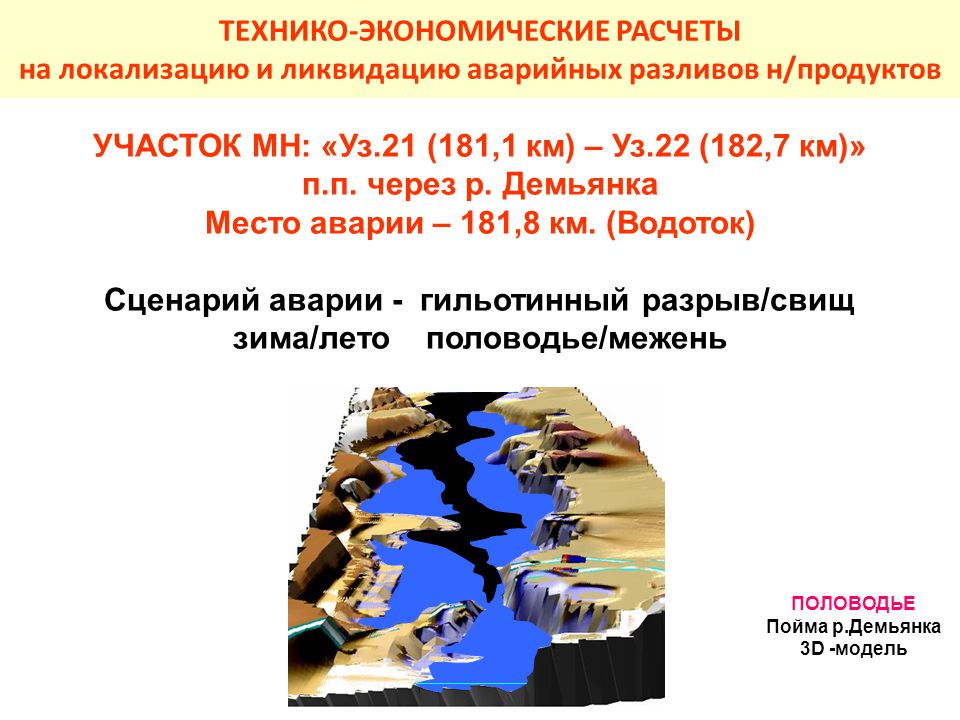

16 ПОЛОВОДЬЕ Пойма р.Демьянка 3D -модель УЧАСТОК МН: «Уз.21 (181,1 км) – Уз.22 (182,7 км)» п.п. через р. Демьянка Место аварии – 181,8 км. (Водоток) Сценарий аварии - гильотинный разрыв/свищ зима/лето половодье/межень ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ на локализацию и ликвидацию аварийных разливов н/продуктов

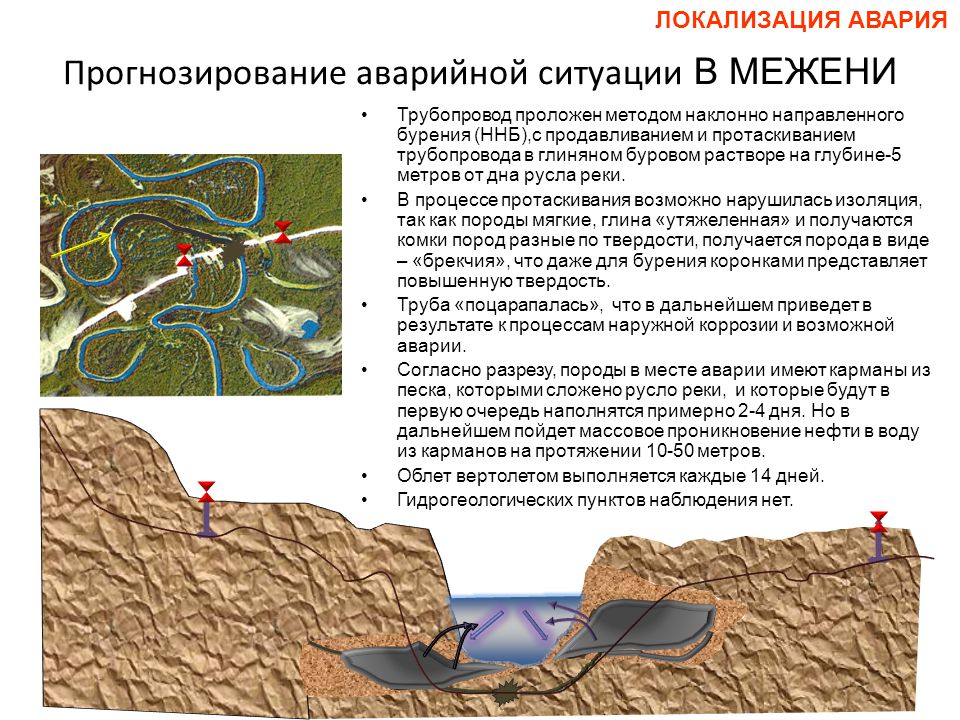

17 Трубопровод проложен методом наклонно направленного бурения (ННБ),с продавливанием и протаскиванием трубопровода в глиняном буровом растворе на глубине-5 метров от дна русла реки. В процессе протаскивания возможно нарушилась изоляция, так как породы мягкие, глина «утяжеленная» и получаются комки пород разные по твердости, получается порода в виде – «брекчия», что даже для бурения коронками представляет повышенную твердость. Труба «поцарапалась», что в дальнейшем приведет в результате к процессам наружной коррозии и возможной аварии. Согласно разрезу, породы в месте аварии имеют карманы из песка, которыми сложено русло реки, и которые будут в первую очередь наполнятся примерно 2-4 дня. Но в дальнейшем пойдет массовое проникновение нефти в воду из карманов на протяжении 10-50 метров. Облет вертолетом выполняется каждые 14 дней. Гидрогеологических пунктов наблюдения нет. ЛОКАЛИЗАЦИЯ АВАРИЯ Прогнозирование аварийной ситуации В МЕЖЕНИ

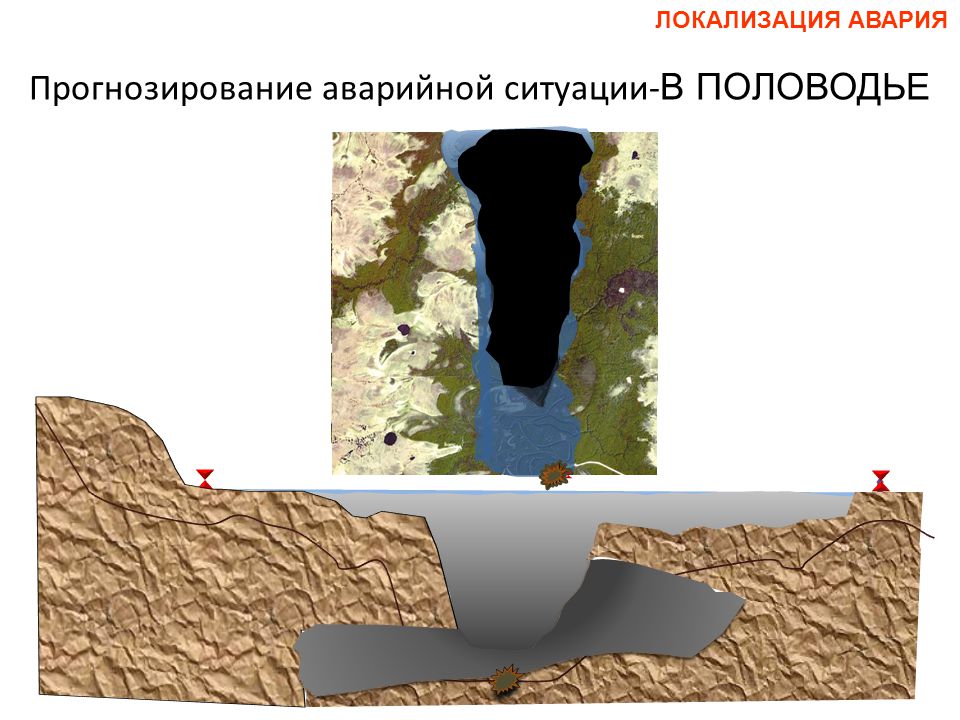

18 Прогнозирование аварийной ситуации- В ПОЛОВОДЬЕ ЛОКАЛИЗАЦИЯ АВАРИЯ

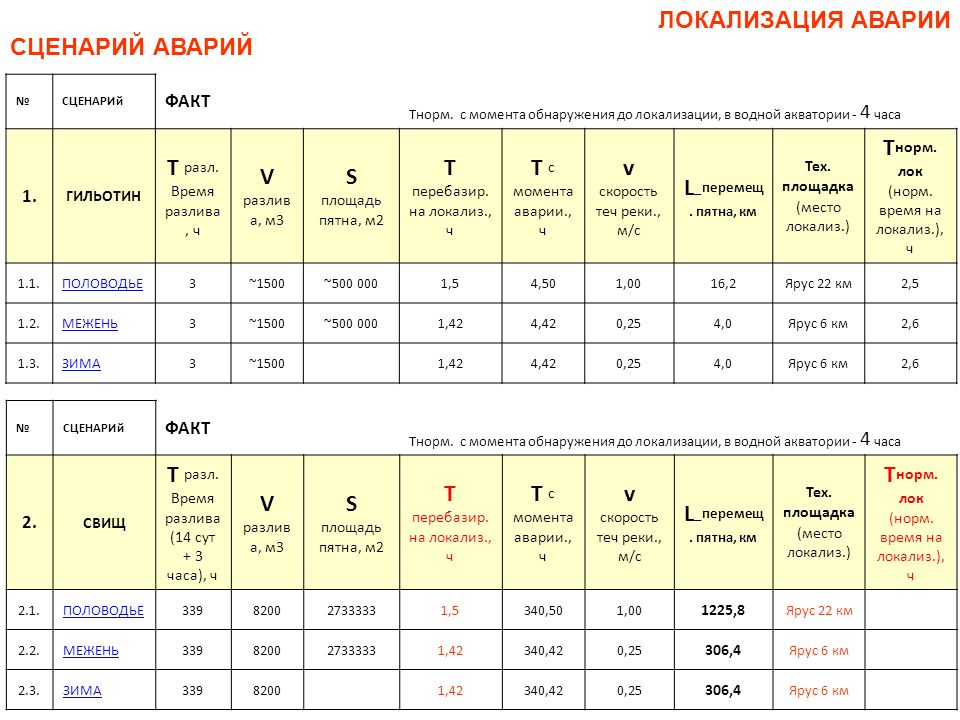

19 №СЦЕНАРИй ФАКТ Тнорм. с момента обнаружения до локализации, в водной акватории - 4 часа 1. ГИЛЬОТИН T разл. Время разлива, ч V разлив а, м3 S площадь пятна, м2 T перебазир. на локализ., ч T с момента аварии., ч v скорость теч реки., м/с L _перемещ. пятна, км Тех. площадка (место локализ.) T норм. лок (норм. время на локализ.), ч 1.1.ПОЛОВОДЬЕ3~1500~500 0001,54,501,0016,2Ярус 22 км2,5 1.2.МЕЖЕНЬ3~1500~500 0001,424,420,254,0Ярус 6 км2,6 1.3.ЗИМА3~15001,424,420,254,0Ярус 6 км2,6 ЛОКАЛИЗАЦИЯ АВАРИИ СЦЕНАРИЙ АВАРИЙ №СЦЕНАРИй ФАКТ Тнорм. с момента обнаружения до локализации, в водной акватории - 4 часа 2. СВИЩ T разл. Время разлива (14 сут + 3 часа), ч V разлив а, м3 S площадь пятна, м2 T перебазир. на локализ., ч T с момента аварии., ч v скорость теч реки., м/с L _перемещ. пятна, км Тех. площадка (место локализ.) T норм. лок (норм. время на локализ.), ч 2.1.ПОЛОВОДЬЕ339820027333331,5340,501,00 1225,8 Ярус 22 км 2.2.МЕЖЕНЬ339820027333331,42340,420,25 306,4 Ярус 6 км 2.3.ЗИМА33982001,42340,420,25 306,4 Ярус 6 км

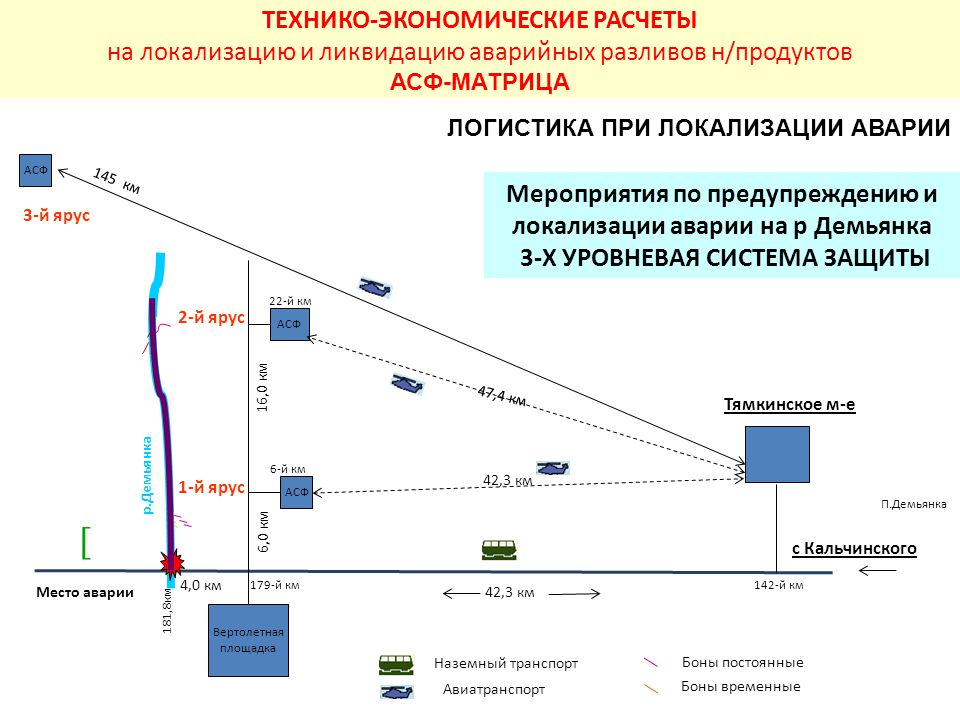

20 Вертолетная площадка АСФ Тямкинское м-е 181,8км 179-й км 1-й ярус 2-й ярус 6-й км 22-й км р.Демьянка 142-й км Место аварии42,3 км 47,4 км 42,3 км 145 км АСФ П.Демьянка 4,0 км 6,0 км 16,0 км [ с Кальчинского Наземный транспорт Авиатранспорт Боны постоянные Боны временные Мероприятия по предупреждению и локализации аварии на р Демьянка 3-Х УРОВНЕВАЯ СИСТЕМА ЗАЩИТЫ 3-й ярус ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ на локализацию и ликвидацию аварийных разливов н/продуктов АСФ-МАТРИЦА ЛОГИСТИКА ПРИ ЛОКАЛИЗАЦИИ АВАРИИ

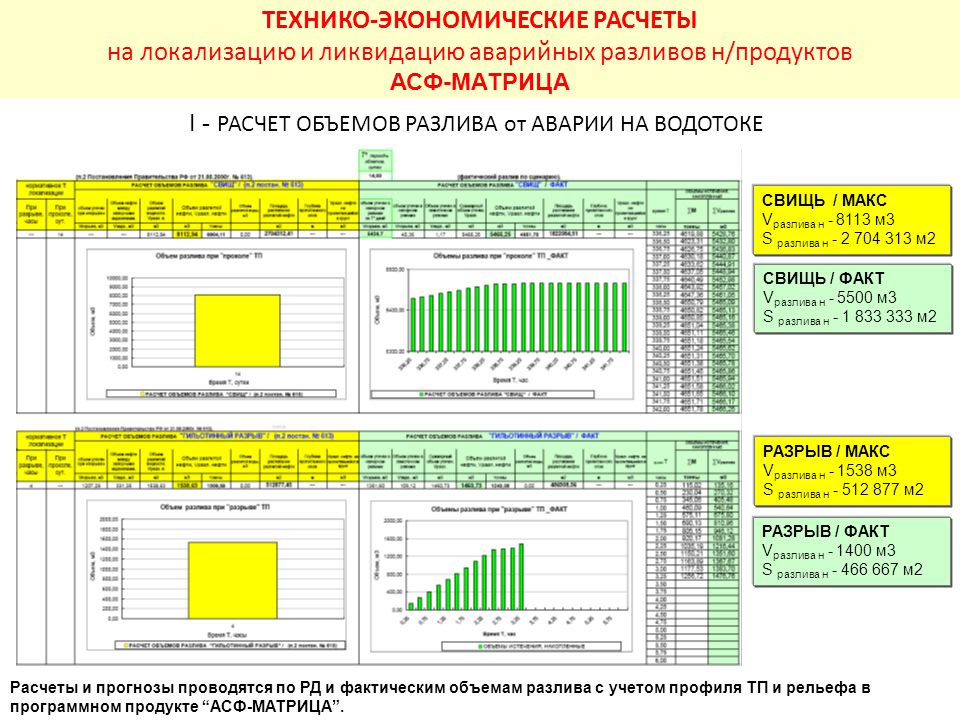

21 I - РАСЧЕТ ОБЪЕМОВ РАЗЛИВА от АВАРИИ НА ВОДОТОКЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ на локализацию и ликвидацию аварийных разливов н/продуктов АСФ-МАТРИЦА Расчеты и прогнозы проводятся по РД и фактическим объемам разлива с учетом профиля ТП и рельефа в программном продукте “АСФ-МАТРИЦА”. СВИЩЬ / ФАКТ V разлива н - 5500 м3 S разлива н - 1 833 333 м2 РАЗРЫВ / ФАКТ V разлива н - 1400 м3 S разлива н - 466 667 м2 СВИЩЬ / МАКС V разлива н - 8113 м3 S разлива н - 2 704 313 м2 РАЗРЫВ / МАКС V разлива н - 1538 м3 S разлива н - 512 877 м2

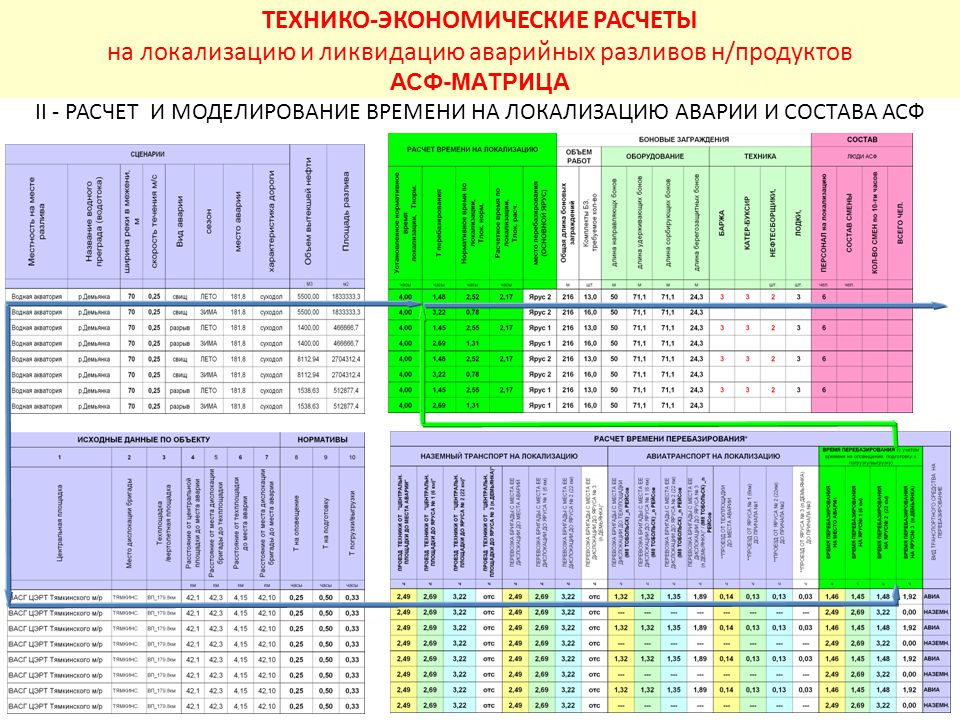

22 II - РАСЧЕТ И МОДЕЛИРОВАНИЕ ВРЕМЕНИ НА ЛОКАЛИЗАЦИЮ АВАРИИ И СОСТАВА АСФ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ на локализацию и ликвидацию аварийных разливов н/продуктов АСФ-МАТРИЦА

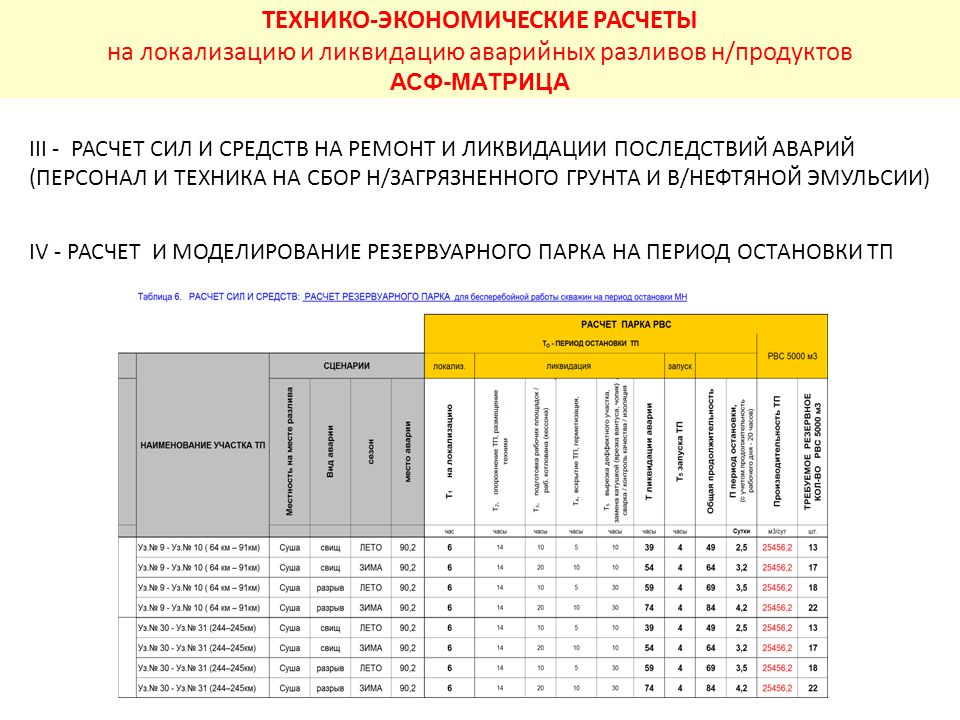

23 IV - РАСЧЕТ И МОДЕЛИРОВАНИЕ РЕЗЕРВУАРНОГО ПАРКА НА ПЕРИОД ОСТАНОВКИ ТП ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ на локализацию и ликвидацию аварийных разливов н/продуктов АСФ-МАТРИЦА III - РАСЧЕТ СИЛ И СРЕДСТВ НА РЕМОНТ И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ АВАРИЙ (ПЕРСОНАЛ И ТЕХНИКА НА СБОР Н/ЗАГРЯЗНЕННОГО ГРУНТА И В/НЕФТЯНОЙ ЭМУЛЬСИИ)

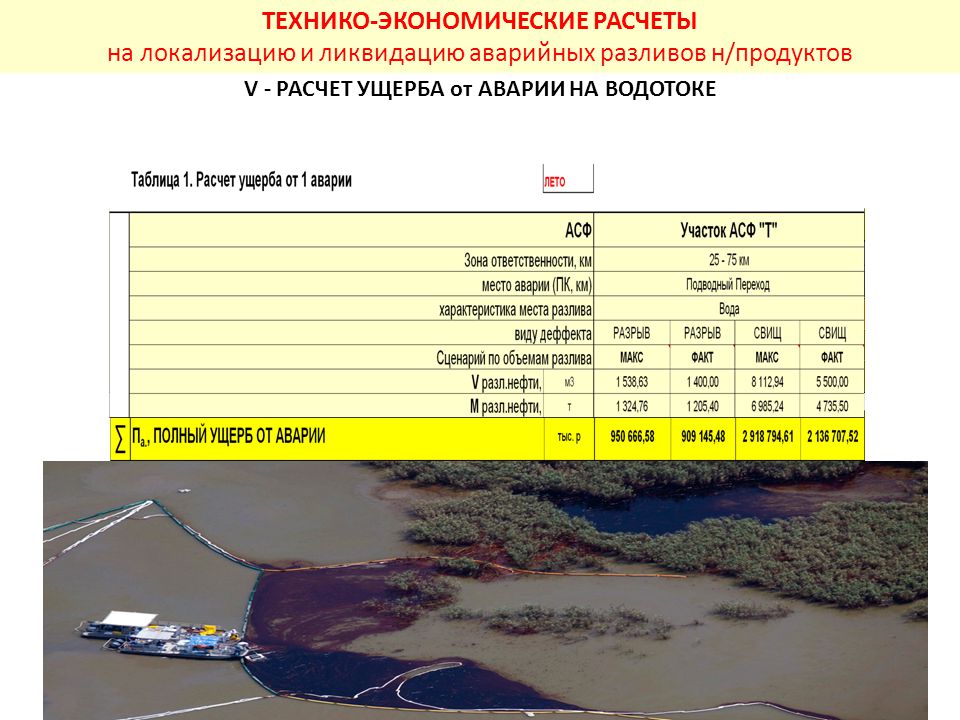

24 V - РАСЧЕТ УЩЕРБА от АВАРИИ НА ВОДОТОКЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ на локализацию и ликвидацию аварийных разливов н/продуктов

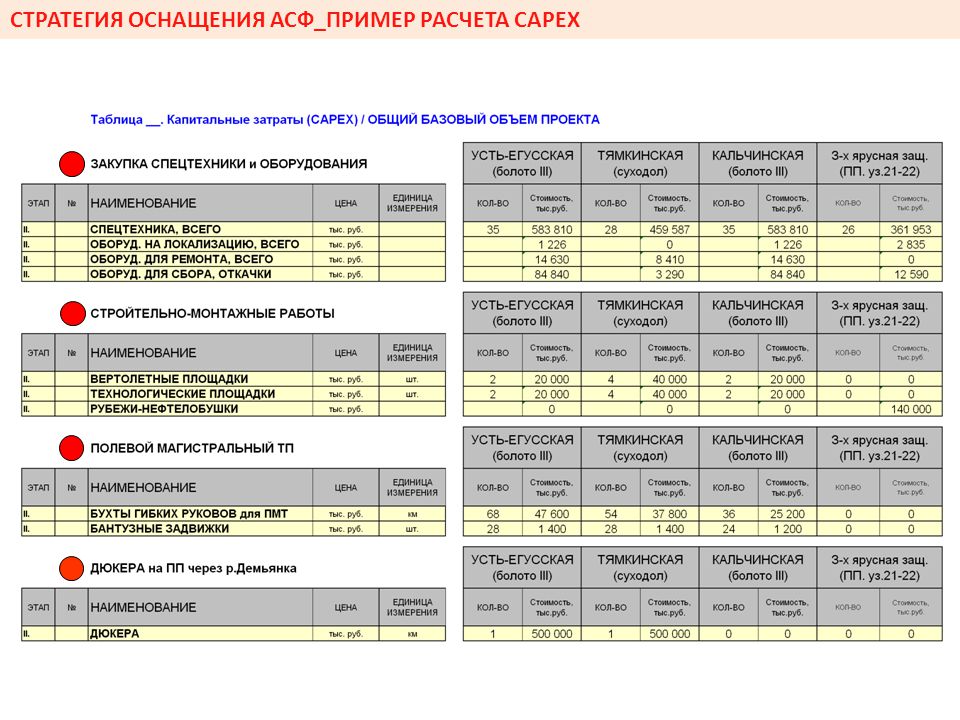

25 СТРАТЕГИЯ ОСНАЩЕНИЯ АСФ_ПРИМЕР РАСЧЕТА CAPEX

26 На 3 года

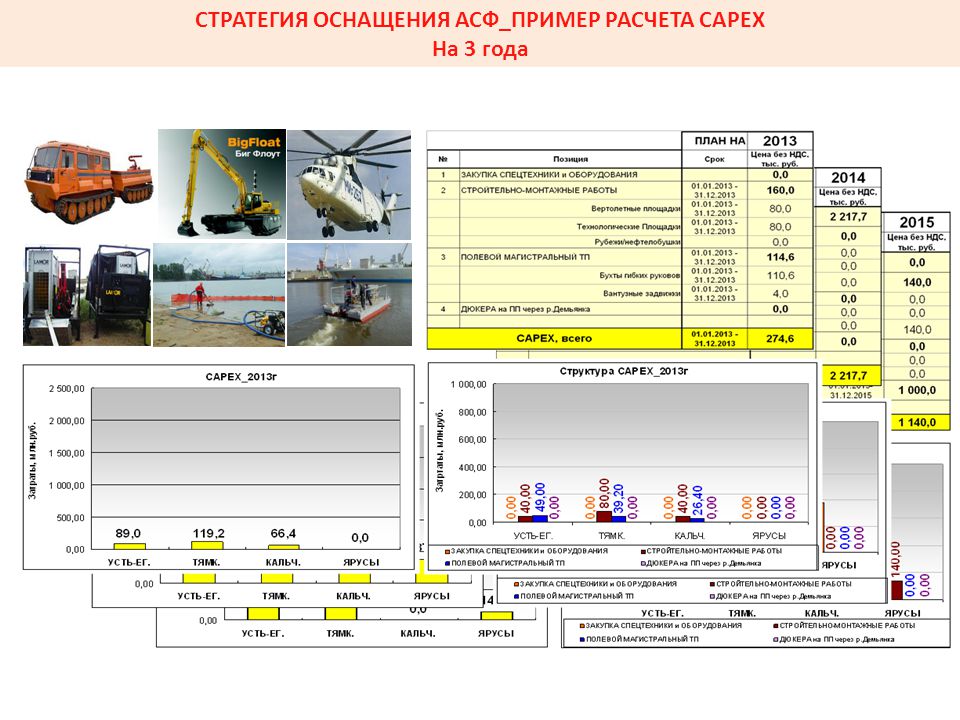

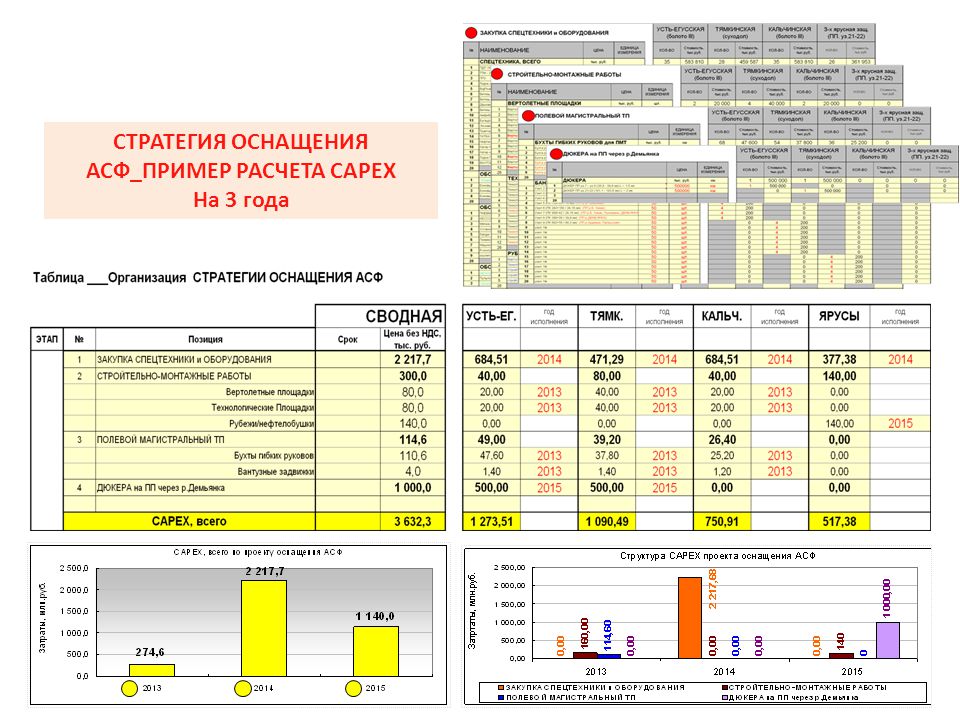

27 СТРАТЕГИЯ ОСНАЩЕНИЯ АСФ_ПРИМЕР РАСЧЕТА CAPEX На 3 года

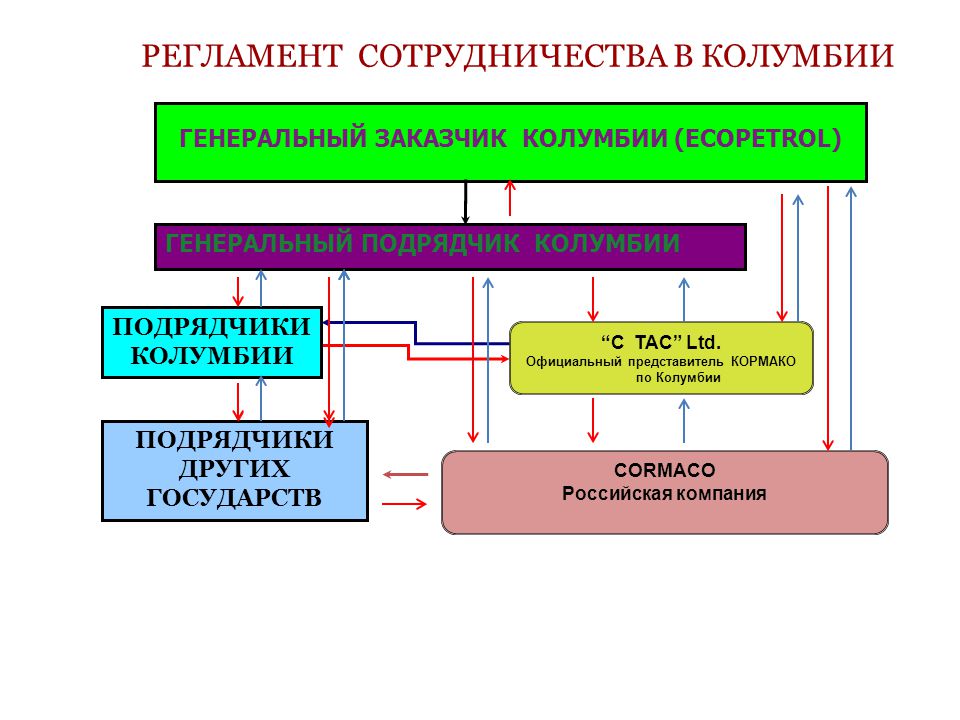

28 РЕГЛАМЕНТ СОТРУДНИЧЕСТВА В КОЛУМБИИ ГЕНЕРАЛЬНЫЙ ЗАКАЗЧИК КОЛУМБИИ (ECOPETROL) ПОДРЯДЧИКИ ДРУГИХ ГОСУДАРСТВ ПОДРЯДЧИКИ КОЛУМБИИ ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК КОЛУМБИИ CORMACO Российская компания “C ТАС” Ltd. Официальный представитель КОРМАКО по Колумбии

29 Менеджмент компании Директор: Гончаров В. А. E-mail: GoncharovVA@cormaco.ruGoncharovVA@cormaco.ru Зам. Директора по науке: Гамез Р. С. E-mail: Ricardo@cormaco.ruRicardo@cormaco.ru Главный инженер: Захаров В. Н. E-mail: ZaharovVN@cormaco.ruZaharovVN@cormaco.ru Начальник Отдела ГИС E-mail: geopas@cormaco.ru@cormaco.ru тел. +7 (3466) 41-51-49, тел./факс +7 (3466) 41-51-46

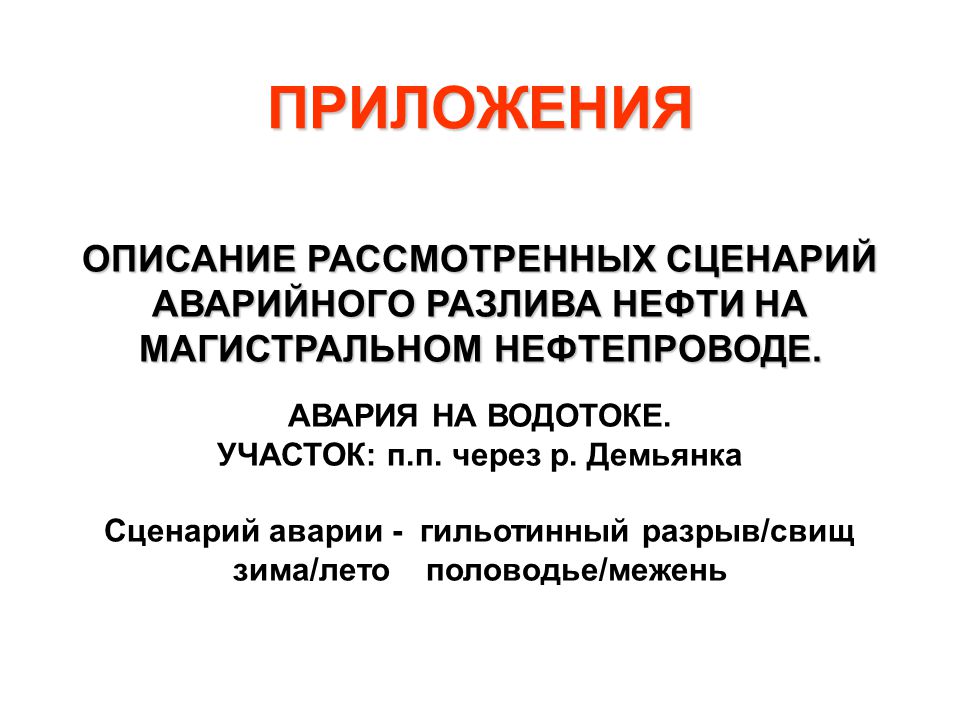

30 ОПИСАНИЕ РАССМОТРЕННЫХ СЦЕНАРИЙ АВАРИЙНОГО РАЗЛИВА НЕФТИ НА МАГИСТРАЛЬНОМ НЕФТЕПРОВОДЕ. АВАРИЯ НА ВОДОТОКЕ. УЧАСТОК: п.п. через р. Демьянка Сценарий аварии - гильотинный разрыв/свищ зима/лето половодье/межень ПРИЛОЖЕНИЯ
