1 SEGURIDAD CON APARATOS DE ELEVACIÓN
Diego León Sepúlveda Mejía

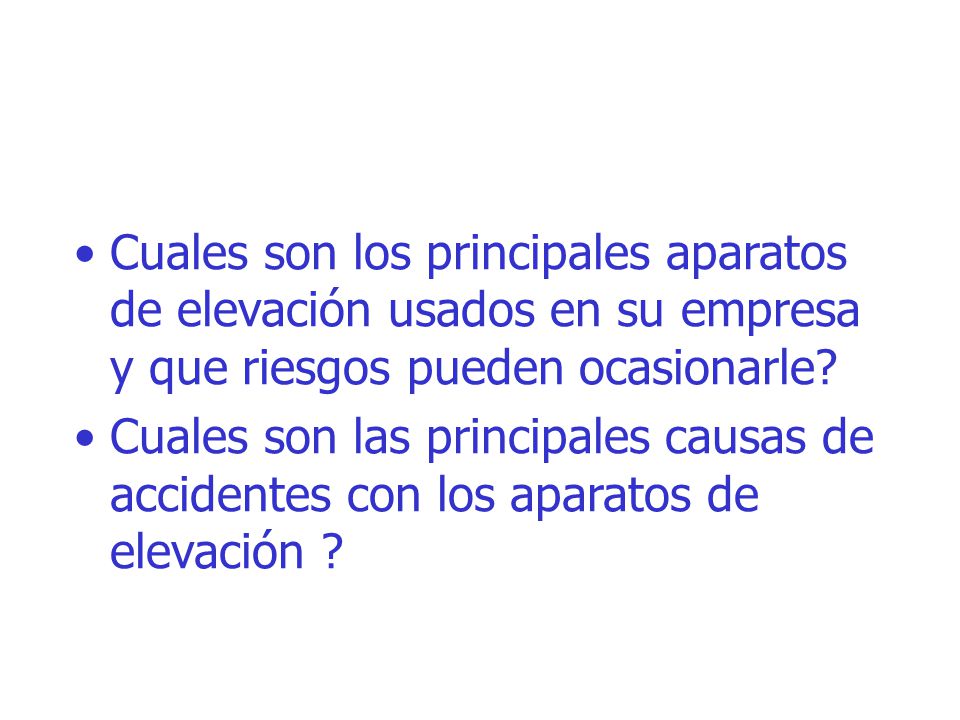

2 CONDUCTA DE ENTRADA Cuales son los principales aparatos de elevación usados en su empresa y que riesgos pueden ocasionarle? Cuales son las principales causas de accidentes con los aparatos de elevación ?

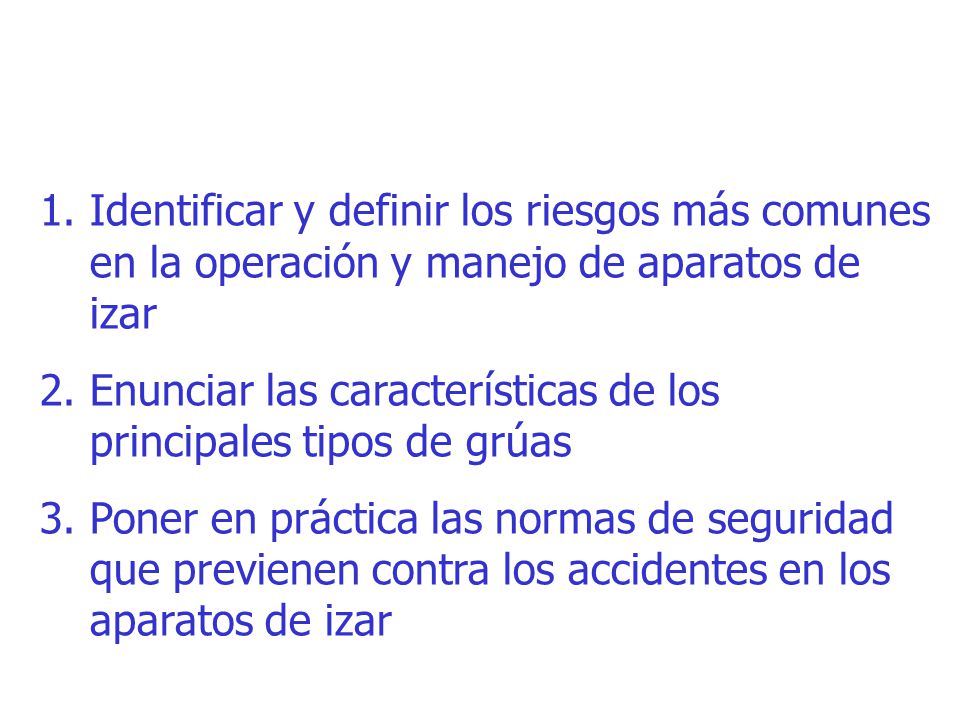

3 OBJETIVOS Identificar y definir los riesgos más comunes en la operación y manejo de aparatos de izar Enunciar las características de los principales tipos de grúas Poner en práctica las normas de seguridad que previenen contra los accidentes en los aparatos de izar

4 SEGURIDAD CON APARATOS DE ELEVACIÓN

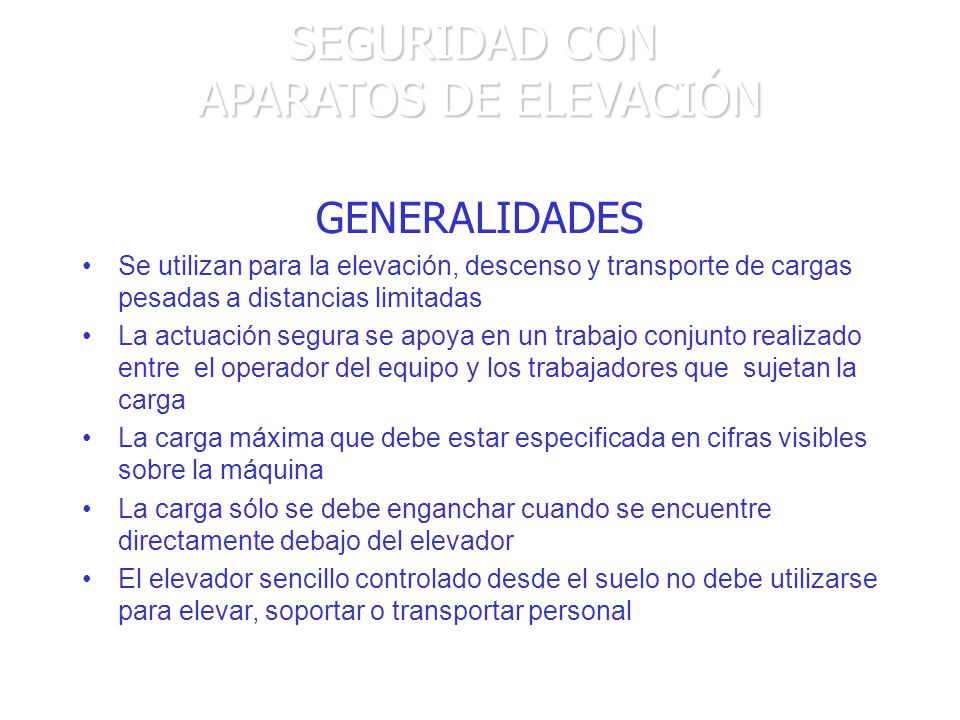

GENERALIDADES Se utilizan para la elevación, descenso y transporte de cargas pesadas a distancias limitadas La actuación segura se apoya en un trabajo conjunto realizado entre el operador del equipo y los trabajadores que sujetan la carga La carga máxima que debe estar especificada en cifras visibles sobre la máquina La carga sólo se debe enganchar cuando se encuentre directamente debajo del elevador El elevador sencillo controlado desde el suelo no debe utilizarse para elevar, soportar o transportar personal

5 SEGURIDAD CON APARATOS DE ELEVACIÓN

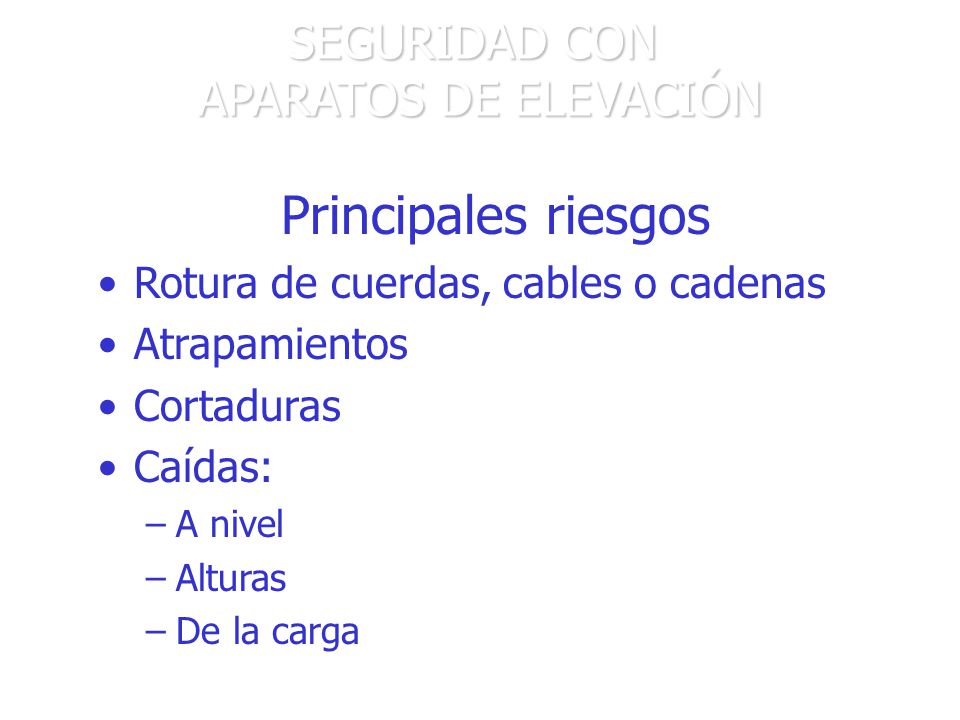

Principales riesgos Rotura de cuerdas, cables o cadenas Atrapamientos Cortaduras Caídas: A nivel Alturas De la carga

6 Principales Tipos Elevadores Eléctricos Elevadores Neumáticos
Elevadores de Cadenas Manuales Grúas

7 Manuales de Cadena Eléctricos

8 CUERDAS Y CABLES

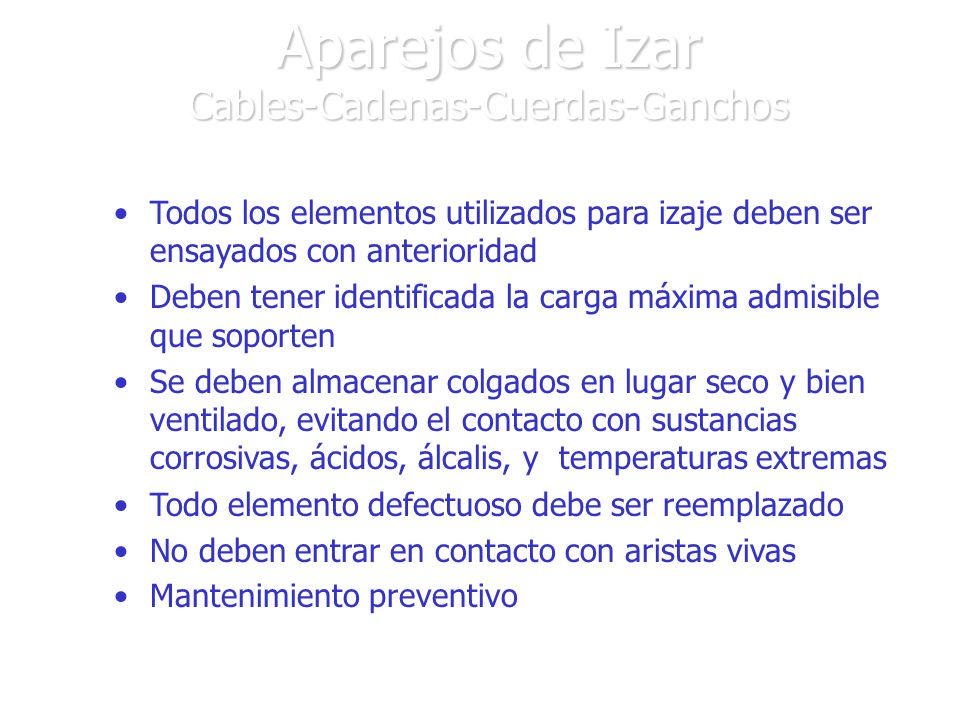

9 Aparejos de Izar Cables-Cadenas-Cuerdas-Ganchos
Todos los elementos utilizados para izaje deben ser ensayados con anterioridad Deben tener identificada la carga máxima admisible que soporten Se deben almacenar colgados en lugar seco y bien ventilado, evitando el contacto con sustancias corrosivas, ácidos, álcalis, y temperaturas extremas Todo elemento defectuoso debe ser reemplazado No deben entrar en contacto con aristas vivas Mantenimiento preventivo

10 Cuidado con las Cuerdas
Cuando una cuerda de fibra natural se sobrecarga más de un 50 % de su carga de rotura quedará dañada permanentemente Cuando una cuerda de material sintético se sobrecarga más de un 65 % de su carga de rotura quedará dañada permanentemente Cerca de las líneas y equipos eléctricos es muy peligroso el uso de cuerdas húmedas o reforzadas con hilos metálicos La unión por medio de nudos y empalmes hace disminuir la carga de trabajo en un 50 % aproximadamente

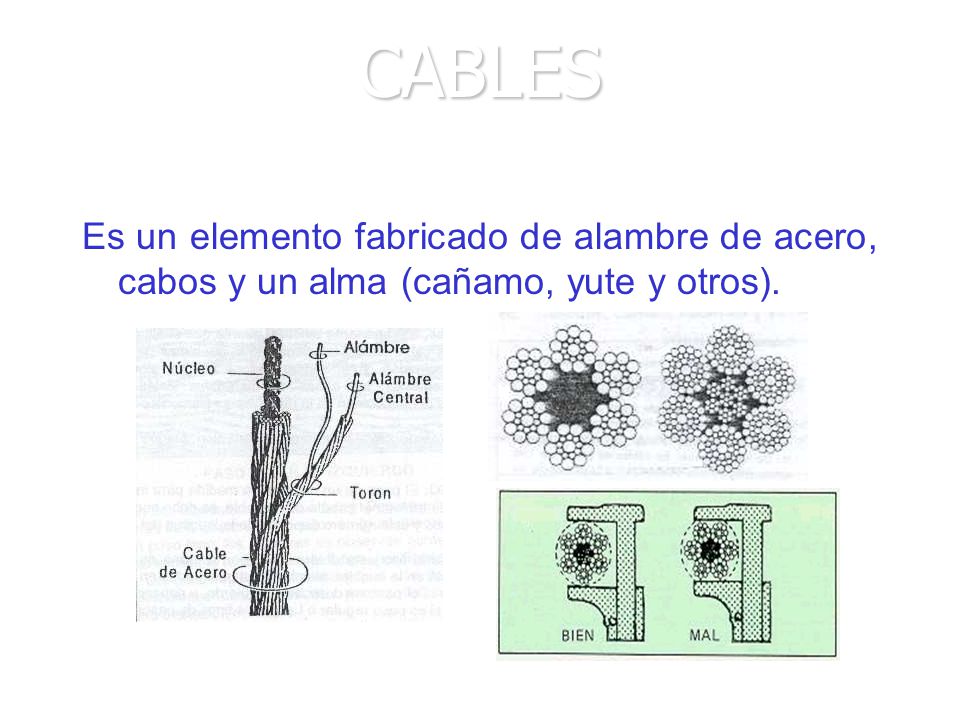

11 CABLES Es un elemento fabricado de alambre de acero, cabos y un alma (cañamo, yute y otros).

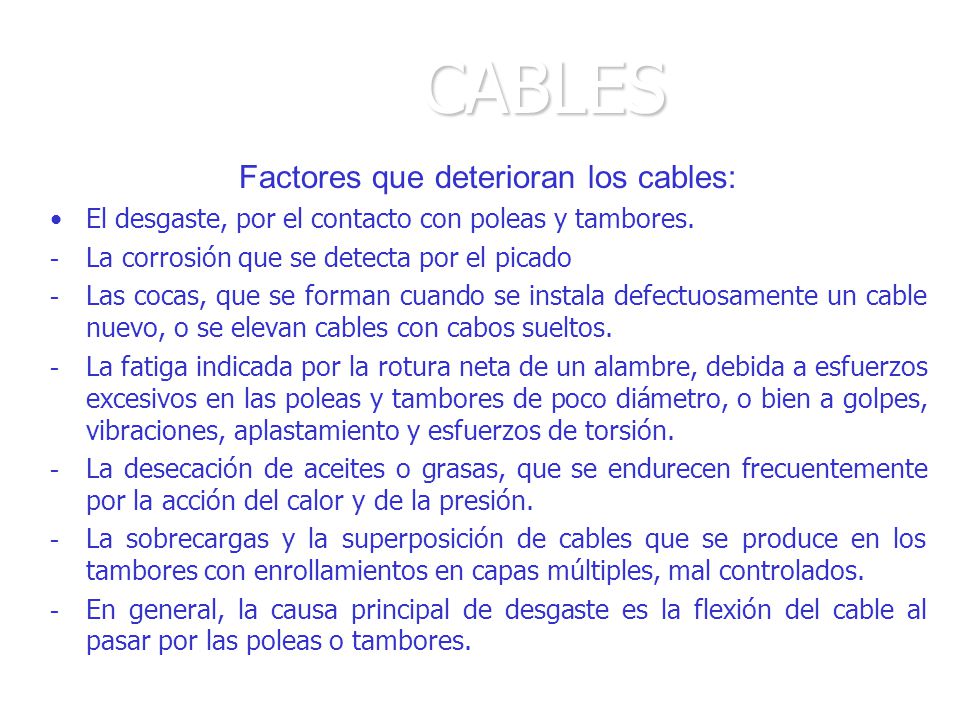

12 Factores que deterioran los cables:
El desgaste, por el contacto con poleas y tambores. La corrosión que se detecta por el picado Las cocas, que se forman cuando se instala defectuosamente un cable nuevo, o se elevan cables con cabos sueltos. La fatiga indicada por la rotura neta de un alambre, debida a esfuerzos excesivos en las poleas y tambores de poco diámetro, o bien a golpes, vibraciones, aplastamiento y esfuerzos de torsión. La desecación de aceites o grasas, que se endurecen frecuentemente por la acción del calor y de la presión. La sobrecargas y la superposición de cables que se produce en los tambores con enrollamientos en capas múltiples, mal controlados. En general, la causa principal de desgaste es la flexión del cable al pasar por las poleas o tambores.

13 Unión de cables con grilletes

14 Reglas de Seguridad para Operadores de Grúas

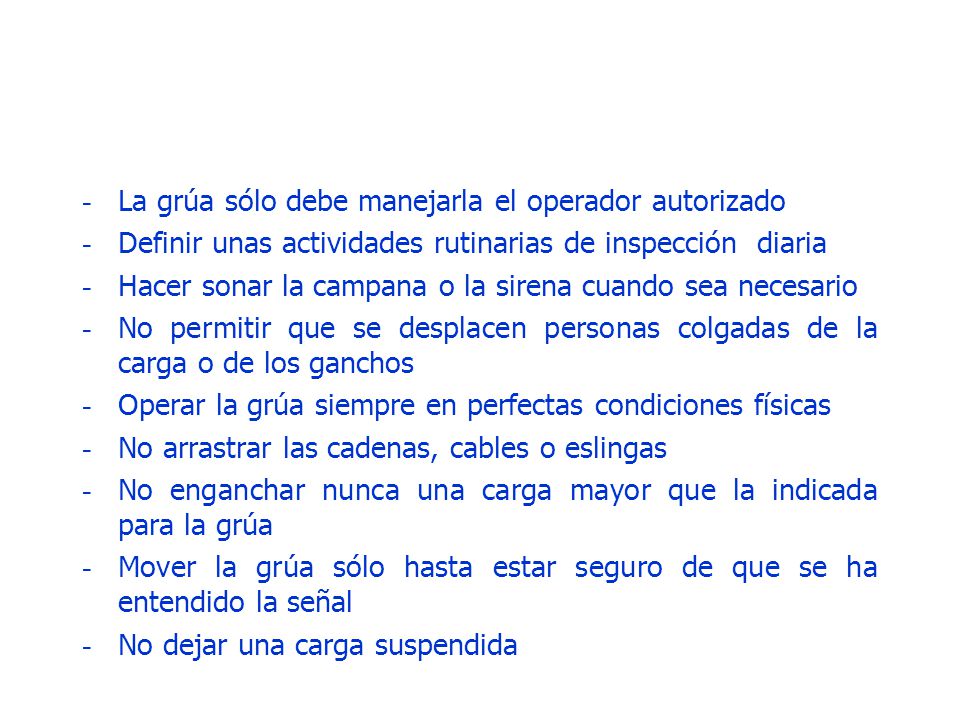

La grúa sólo debe manejarla el operador autorizado Definir unas actividades rutinarias de inspección diaria Hacer sonar la campana o la sirena cuando sea necesario No permitir que se desplacen personas colgadas de la carga o de los ganchos Operar la grúa siempre en perfectas condiciones físicas No arrastrar las cadenas, cables o eslingas No enganchar nunca una carga mayor que la indicada para la grúa Mover la grúa sólo hasta estar seguro de que se ha entendido la señal No dejar una carga suspendida

15 Reglas de Seguridad para los Encargados del gancho
Al comenzar la jornada, revisar el estado de los cables, eslingas y ganchos Utilizar una eslinga suficientemente resistente para soportar la carga con seguridad, y no sobrecargarla nunca. Distribuir la carga uniformemente entre los varios ramales de la eslinga Asegurarse que la carga no sobrepasa la capacidad de la grúa Colgar la carga en la concavidad del gancho, nunca en la punta o cerca de ella Cuando se carga o descarga, conservar las manos fuera de los puntos de enganche No pasar nunca debajo de la carga, ni permitir que otros lo hagan

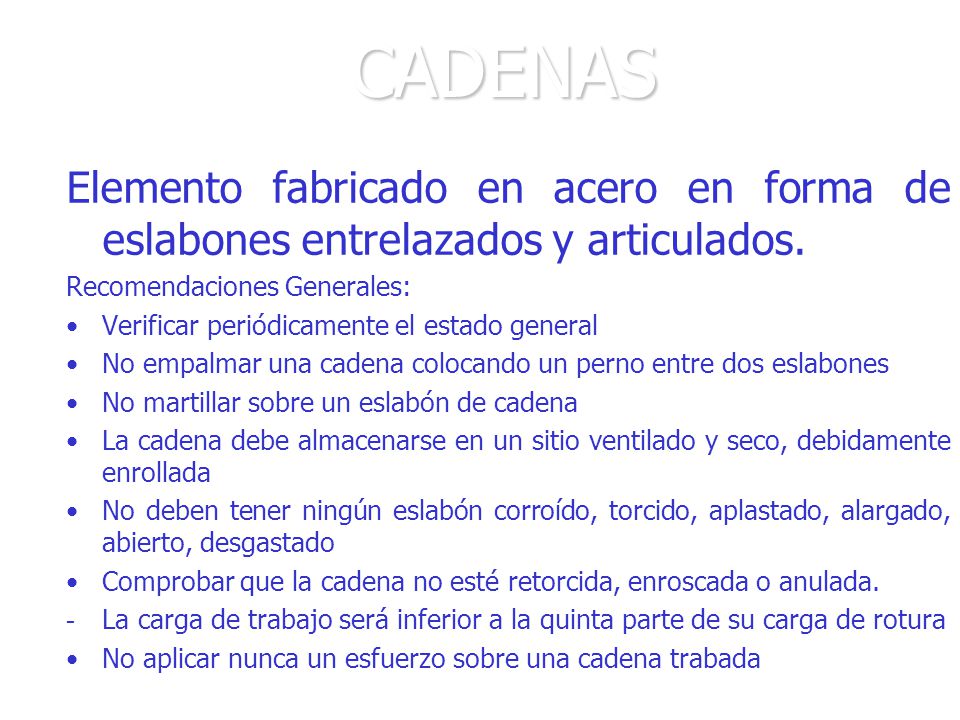

16 CADENAS Elemento fabricado en acero en forma de eslabones entrelazados y articulados. Recomendaciones Generales: Verificar periódicamente el estado general No empalmar una cadena colocando un perno entre dos eslabones No martillar sobre un eslabón de cadena La cadena debe almacenarse en un sitio ventilado y seco, debidamente enrollada No deben tener ningún eslabón corroído, torcido, aplastado, alargado, abierto, desgastado Comprobar que la cadena no esté retorcida, enroscada o anulada. La carga de trabajo será inferior a la quinta parte de su carga de rotura No aplicar nunca un esfuerzo sobre una cadena trabada

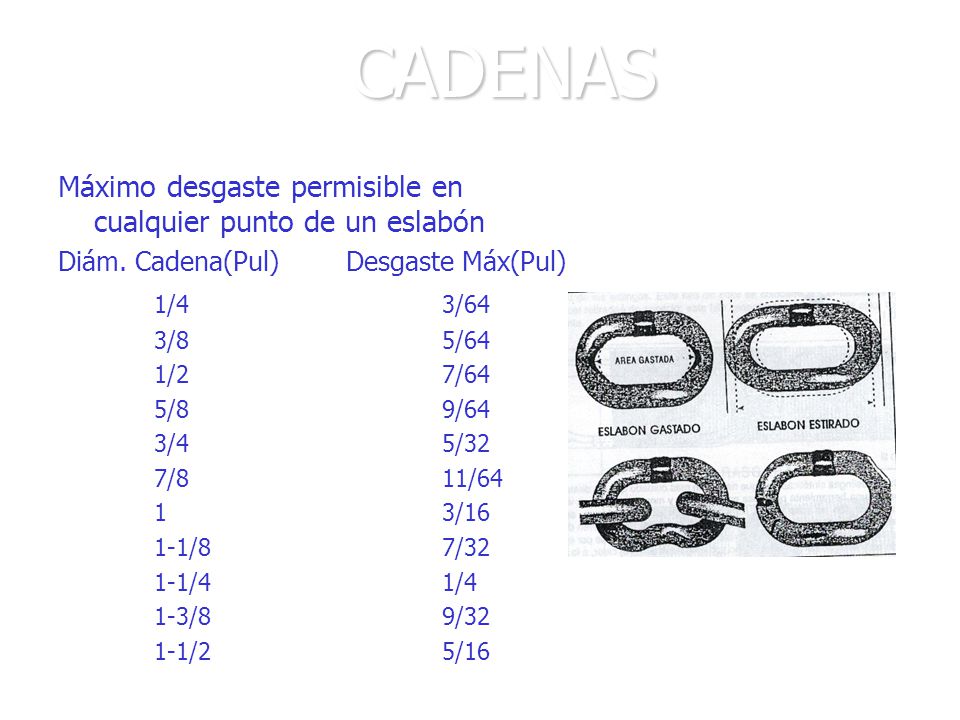

17 CADENAS Máximo desgaste permisible en cualquier punto de un eslabón
Diám. Cadena(Pul) Desgaste Máx(Pul) 1/4 3/64 3/8 5/64 1/2 7/64 5/8 9/64 3/4 5/32 7/8 11/64 1 3/16 1-1/8 7/32 1-1/4 1/4 1-3/8 9/32 1-1/2 5/16

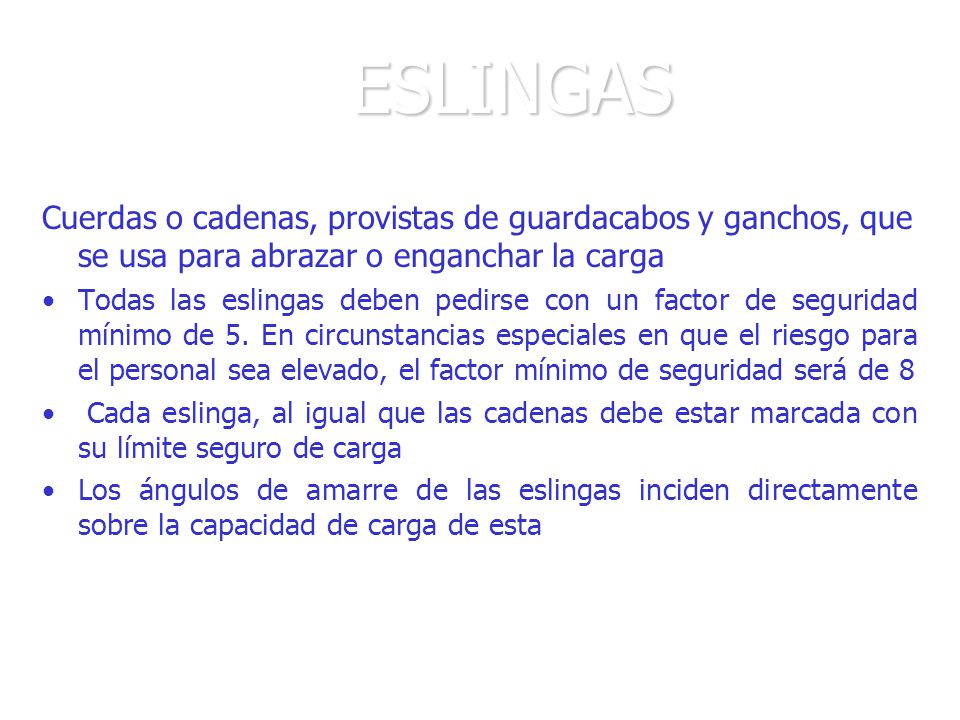

18 ESLINGAS Cuerdas o cadenas, provistas de guardacabos y ganchos, que se usa para abrazar o enganchar la carga Todas las eslingas deben pedirse con un factor de seguridad mínimo de 5. En circunstancias especiales en que el riesgo para el personal sea elevado, el factor mínimo de seguridad será de 8 Cada eslinga, al igual que las cadenas debe estar marcada con su límite seguro de carga Los ángulos de amarre de las eslingas inciden directamente sobre la capacidad de carga de esta

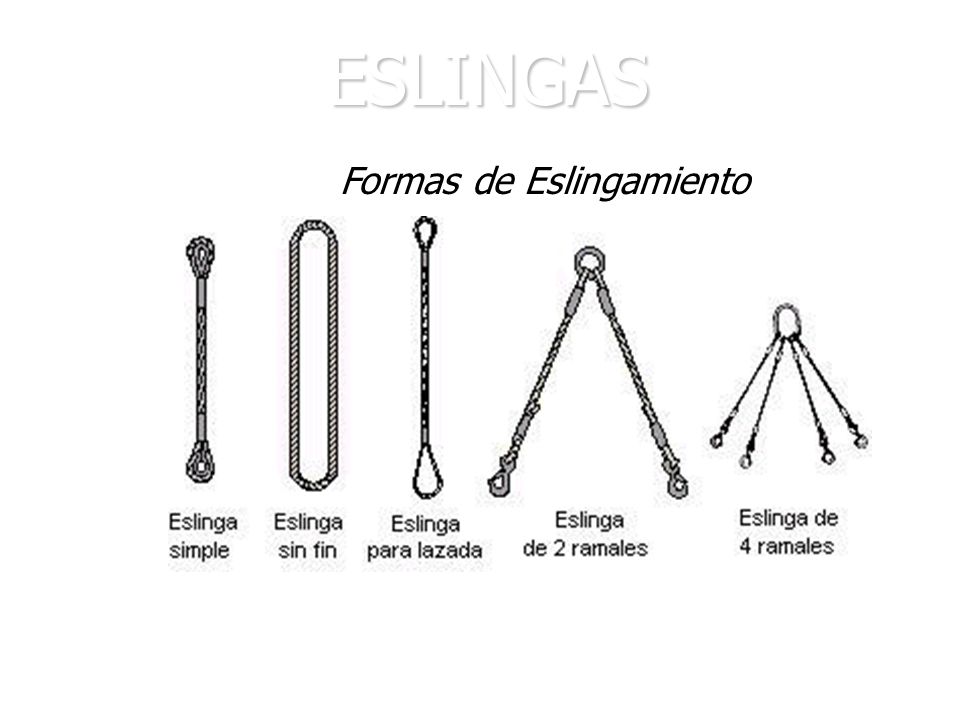

19 Formas de Eslingamiento
ESLINGAS Formas de Eslingamiento

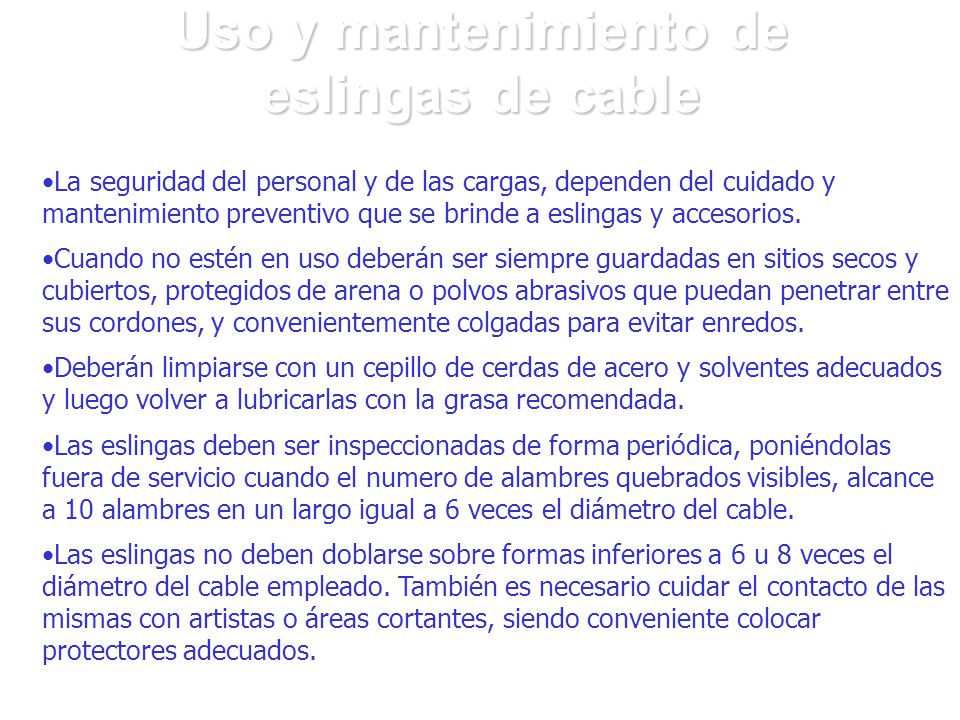

20 Uso y mantenimiento de eslingas de cable
La seguridad del personal y de las cargas, dependen del cuidado y mantenimiento preventivo que se brinde a eslingas y accesorios. Cuando no estén en uso deberán ser siempre guardadas en sitios secos y cubiertos, protegidos de arena o polvos abrasivos que puedan penetrar entre sus cordones, y convenientemente colgadas para evitar enredos. Deberán limpiarse con un cepillo de cerdas de acero y solventes adecuados y luego volver a lubricarlas con la grasa recomendada. Las eslingas deben ser inspeccionadas de forma periódica, poniéndolas fuera de servicio cuando el numero de alambres quebrados visibles, alcance a 10 alambres en un largo igual a 6 veces el diámetro del cable. Las eslingas no deben doblarse sobre formas inferiores a 6 u 8 veces el diámetro del cable empleado. También es necesario cuidar el contacto de las mismas con artistas o áreas cortantes, siendo conveniente colocar protectores adecuados.

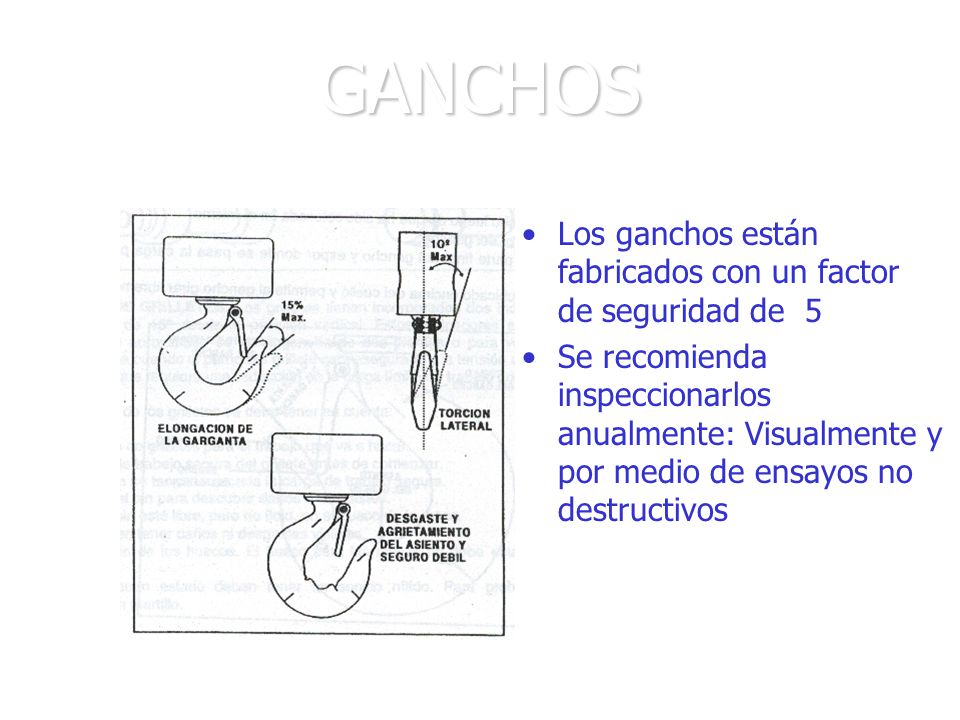

21 GANCHOS Los ganchos están fabricados con un factor de seguridad de 5
Se recomienda inspeccionarlos anualmente: Visualmente y por medio de ensayos no destructivos
