1 GEODINÁMICA INTERNA Manuel Cózar

2 Estructura de la corteza
Capa sedimentaria Capa basáltica Capa granítica Disc. Conrad Disc. Mohorovicic Manto

3 ESTRUCTURA DE LA TIERRA
CORTEZA CONTINENTAL LITOSFERA CORTEZA OCEÁNICA ASTENOSFERA Disc. Conrad Disc. Mohorovicic Canal de baja velocidad MANTO SUPERIOR MESOSFERA Disc. Repetti MANTO INFERIOR Disc. Gütemberg NÚCLEO EXTERNO ESTRUCTURA GEOQUÍMICA ESTRUCTURA DINÁMICA ENDOSFERA Disc. Lehman-Wiechert NÚCLEO INTERNO

4

5 Origen de la energía interna de la Tierra.
- Calor liberado al formarse la Tierra. La baja conductividad térmica de las rocas y el efecto aislante de la corteza terrestre han conservado parte del calor generado en la formación del planeta que es transferido lentamente hacia las capas exteriores. - Calor liberado en los procesos radiactivos. Tiene su origen en la desintegración radiactiva de isótopos inestables, que continúan desintegrándose, liberándose energía en ese proceso. - Calor liberado en la solidificación del núcleo interno. El calor interno no se distribuye de manera uniforme, sino que es mayor en las capas profundas y disminuye hacia la superficie. Este aumento de la temperatura con la profundidad se denomina gradiente geotérmico. En la litosfera tiene un valor medio de 30ºC/km. Este aumento no es progresivo ya que de ser así, el centro de la Tierra estaría a unos ºC, lo cual equivaldría a un estado gaseoso explosivo.

6 FLUJO TÉRMICO Q = K x dT/dp
Cantidad de energía calorífica liberada por la Tierra por unidad de superficie y tiempo. Q = K x dT/dp Q  flujo térmico (Wat/m2) k  conductividad térmica (Wat  m-1  ºC-1) Es una propiedad física de los materiales que determina la capacidad de un material de transmitir el calor. dT/dp  gradiente geotérmico [T (temp.); p (profundidad)]

7 Conducción Convección Radiación

8 Corrientes de convección mantélicas
Temperatura

9

10

11 Puntos calientes

12

13 Tectónica de placas

14

15

16

17 MOVIMIENTOS ENTRE PLACAS

18 Divergencia Convergencia Dorsal oceánica Subducción Colisión Seísmos
Vulcanismo

19 Límites divergentes Dorsal oceánica Litosfera Astenosfera

20 Límites convergentes Litosfera Astenosfera

21 Límite conservativo Límite constructivo Límite destructivo Litosfera Magma Astenosfera

22 LÍMITES CONSTRUCTIVOS

23

24 Rift continental

25

26

27 Movimientos de las placas en un borde constructivo entre el Mar Rojo y el Rift valley africano. Con el tiempo, la zona oeste de África se separará como ya lo ha hecho la península arábiga en el Mar Rojo

28

29

30 LÍMITES DESTRUCTIVOS

31 Convergencia océano-océano
Prisma de acrección Arco volcánico

32 Arco de islas

33 Convergencia océano-continente
Litosfera oceánica Litosfera continental Sedimentos Prisma de acrección Magma

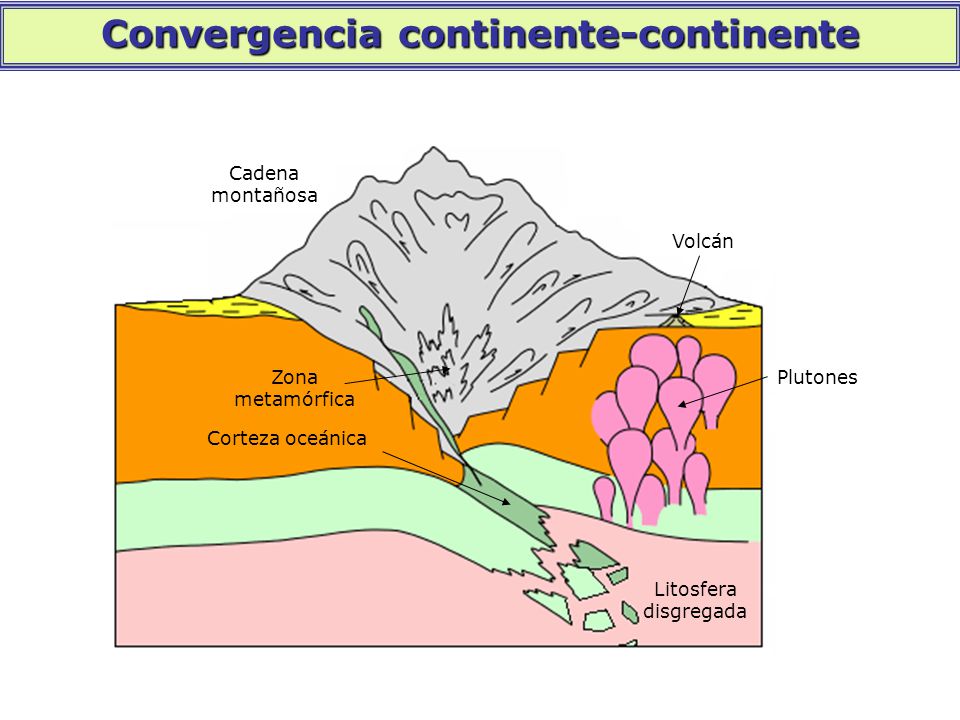

34 Convergencia continente-continente
Cadena montañosa Volcán Zona metamórfica Litosfera disgregada Plutones Corteza oceánica

35 Límites pasivos o transformantes

36

37 Ciclo de Wilson Acumulación de calor bajo el continente lo que favorece la formación de un rift continental por distensión y la consiguiente fracturación del continente. Abombamiento y fracturación Inicio del vulcanismo Litosfera continental Astenosfera

38 Separación de los márgenes continentales y formación entre ellos de una dorsal. Las aguas oceánicas ocupan la depresión formada.

39 Expansión del nuevo océano y por consiguiente, separación de los continentes que lo delimitan.

40 Subducción bajo uno de los continentes de la placa oceánica y formación de una fosa oceánica. La acrección se hace más lenta que la subducción y los continentes se aproximan formándose sucesivamente un arco insular y una cordillera litoral

41 Por último se produce la obducción entre las dos placas continentales con desaparición de litosfera oceánica y formación de una cordillera intercontinental (p.e. Himalaya) Cadena montañosa Volcán

42 El ciclo de las rocas en la Tectónica de placas
Superficie Temperatura Meteoriz. y sedimentación Calor y presión Fusión Recristalización Fusión

43

44
