1 SOLUCION DE BANDA ANCHA INALAMBRICA- CANOPY
Point-to-Multipoint Point-to-Point SOLUCION DE BANDA ANCHA INALAMBRICA- CANOPY

2 Que es Canopy? Servicio de banda ancha inalámbrica de alto desempeño para usuarios residenciales, comerciales y empresariales. Fijos pero pueden ser Nomadicos Punto a Punto & Punto Multipunto Múltiples opciones de frecuencia dentro del espectro no licenciado Línea de Vista (LOS): 900 Mhz, 2,4 GHz, 5,2 GHz, 5.4 GHz, 5,7 GHz Sin Línea-de-Vista (NLOS): 900 MHz, 5.7 Ghz : BH OFDM 30/60/300 Mbps

3 Seguro: Encripción y Autenticación
Switch de Capa 2; opción de NAT y VLAN Capacidad y desempeño no se degrada con el número de SMs, ni con la distancia No hay colisión en los canales de datos Resistente a interferencia

4 Familia de Productos Canopy Punto Multi-Punto
Canopy SM El Nodo de distribución de la red de acceso es el Canopy AP Cluster. El que coordina la red de acceso es el Canopy Cluster Management Module.

5 Subscriber Module (SM)
Access Point (AP) Subscriber Module (SM)

6 AP-Access Point Protocolo Punto-Multipunto Se comunica con los SMs
Hasta 200 SMs por cada AP, en sectores de 60 Grados Relación Downlink/Uplink configurable por el operador Cluster de AP

7 SM con reflector parabólico
SM-Subscriber Module Punto-Multipunto Se comunica con el AP Sirve para múltiples computadoras con la instalación de un hub / switch / Ruteador local SM SM con reflector parabólico

8 Protocolo punto multipunto

9 Componentes Canopy

10 CMM- Modulo de Administración de Cluster
Provee energía Sincronización al GPS Conexiones a un cluster de AP Provee un pulso de sincronía de GPS a cada modulo en la estación de red, sincronizando los ciclos de transmisión de la red

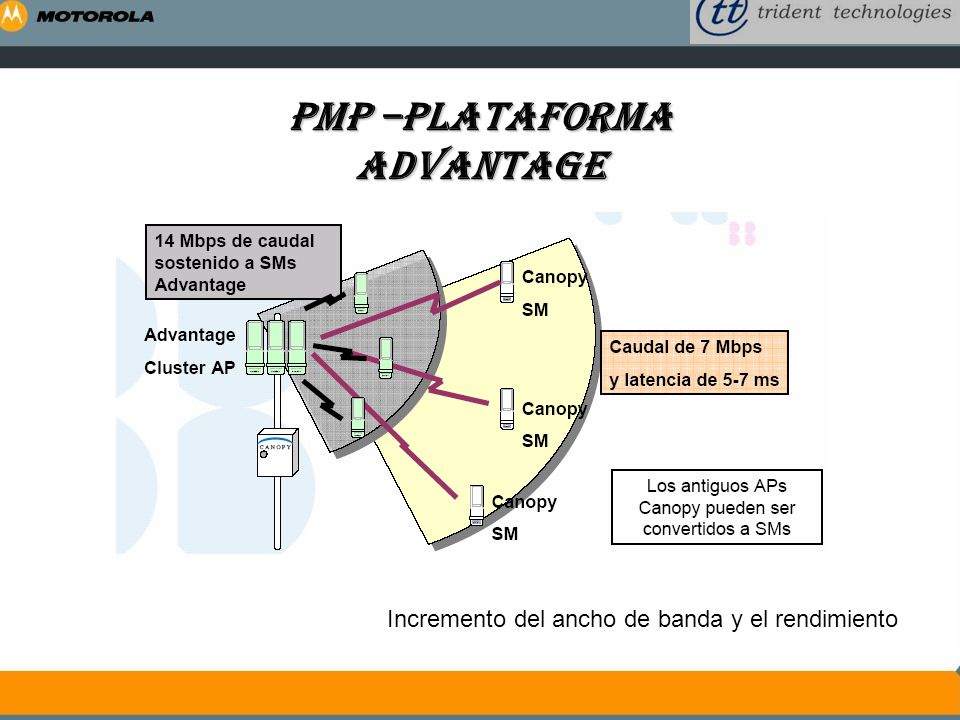

11 PMP –Plataforma Advantage
Incremento del ancho de banda y el rendimiento

12 Desempeño del Canopy Advantage
CANOPY AP ADVANTAGE AP CANOPY SM ADVANTAGE SM ANCHO DE BANDA AGREGADO 6.2 Mbps 7 Mbps 14 Mbps LATENCIA 20 msec 5-7 msec

13 Advantage AP/Canopy SM 2FSK (7Mb/s agregado)
Canopy AP/canopy SM 6.2 Mbps (BW agregado) Advantage AP/Canopy SM 2FSK (7Mb/s agregado) Advantage AP/Advantage SM 4FSK (14 Mbps agregado) Distancia Con reflector Con Reflector 900 MHz Todo el de 900 MHz es Advantage 64 Km (4Mbps) N/A 2.4 GHz 8Km 24 Km 4 Km 12 Km 5.2 GHz 3.2 Km 1.6 Km 5.4 GHz Mas direccional menos piso de ruido 5.7 GHz 16 Km 8 Km

14 Familia de Productos Canopy Punto-a-Punto
Backhaul Module (BH)

15 BH - Backhaul Punto-a-Punto (Parejas Master-Slave)
Se comunica con otro BH 10 Mbps (7 Mbps efectivo) 20 Mbps (14 Mbps efectivo) 30/60 Mbps 150/300 OFDM. NLOS

16 Punto a Punto (BH – BH) 10/20 Mbps

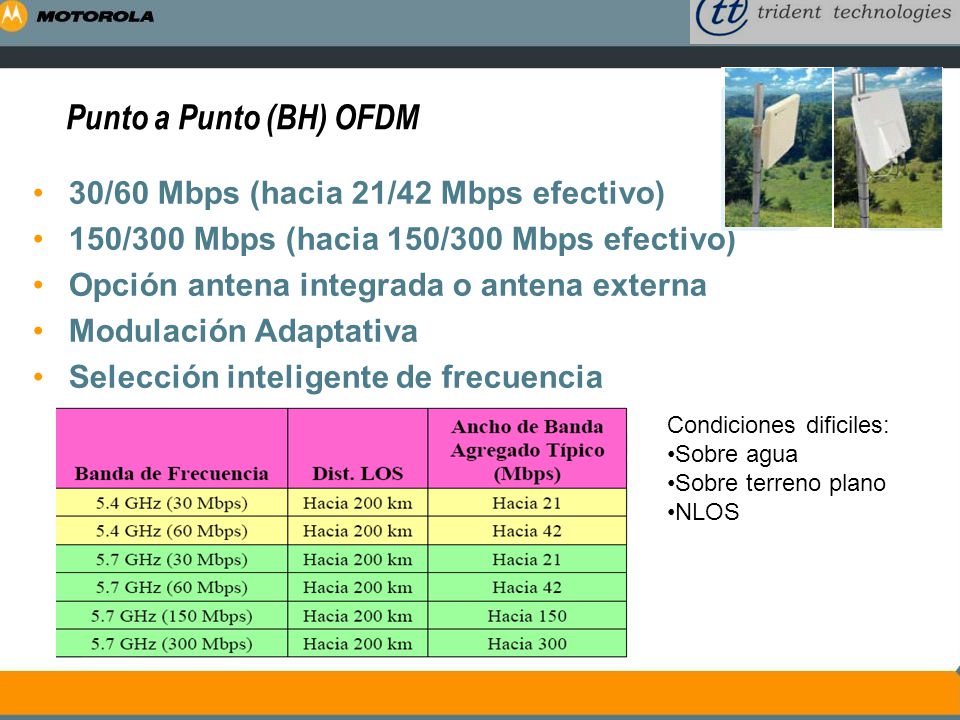

17 Punto a Punto (BH) OFDM 30/60 Mbps (hacia 21/42 Mbps efectivo)
Opción antena integrada o antena externa Modulación Adaptativa Selección inteligente de frecuencia Condiciones dificiles: •Sobre agua •Sobre terreno plano •NLOS

18 BH - Conectorizado Alcanza enlaces de mayores
distancias con antenas mas grandes Uso para aplicaciones NLos severas Permite el uso de antenas duales para diversidad espacial Provee flexibilidad para montaje de la electrónica dentro de edificios

19 BH-Antena Integrada Instalación rápida y fácil
Beneficios de los sistemas integrados Canopy Baja carga por viento a la torre

20 Autenticación y Gerencia
Prizm 2.0 Gerencia SNMP Monitoreo de Red Alarmas y Notificaciones Configuración de equipos Niveles de Servicio distintos Gerencia de ancho de banda Autenticación para PMP

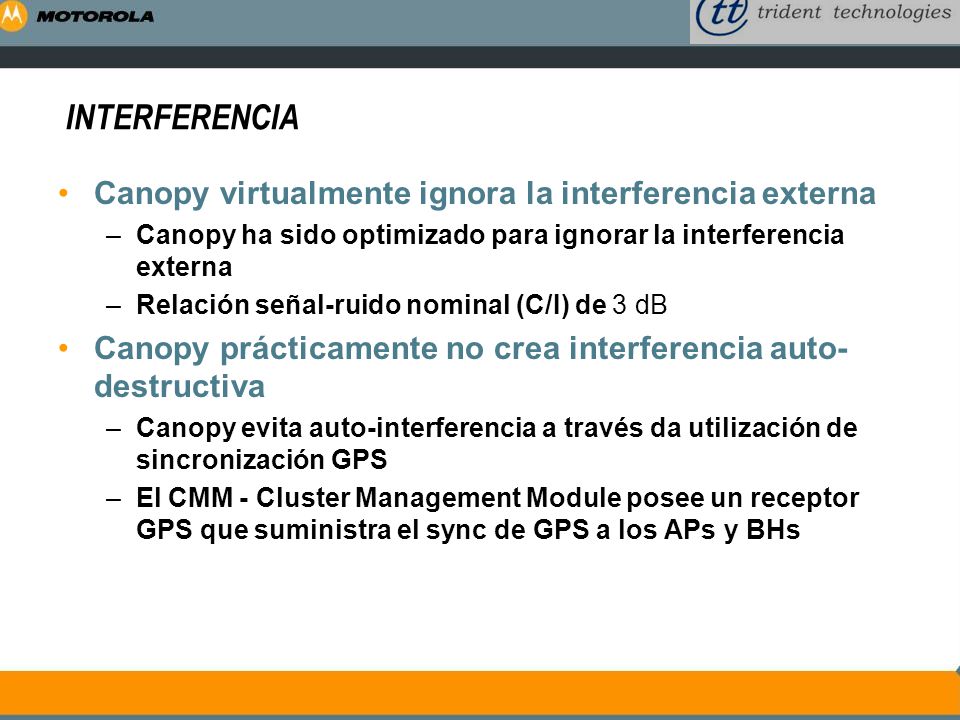

21 INTERFERENCIA Canopy virtualmente ignora la interferencia externa
Canopy ha sido optimizado para ignorar la interferencia externa Relación señal-ruido nominal (C/I) de 3 dB Canopy prácticamente no crea interferencia auto-destructiva Canopy evita auto-interferencia a través da utilización de sincronización GPS El CMM - Cluster Management Module posee un receptor GPS que suministra el sync de GPS a los APs y BHs

22 Beneficios Costo accesible: Fácil para instalar y Operar: Flexible:
Opera en la banda no licenciada, de manera que no se necesita adquirir espectro Como es una solución inalámbrica, no hay necesidad de redes cableadas Fácil para instalar y Operar: Diseño sencillo de la red Recursos de control y diagnóstico accesibles por interfaz de web No requiere cableado coaxial Flexible: Toca las necesidades de distintos tipos de clientes, como residencias, negocios y corporaciones Escalable: Cambios de necesidades Incremento del área geográfica Incremento de populación Incremento de tráfico

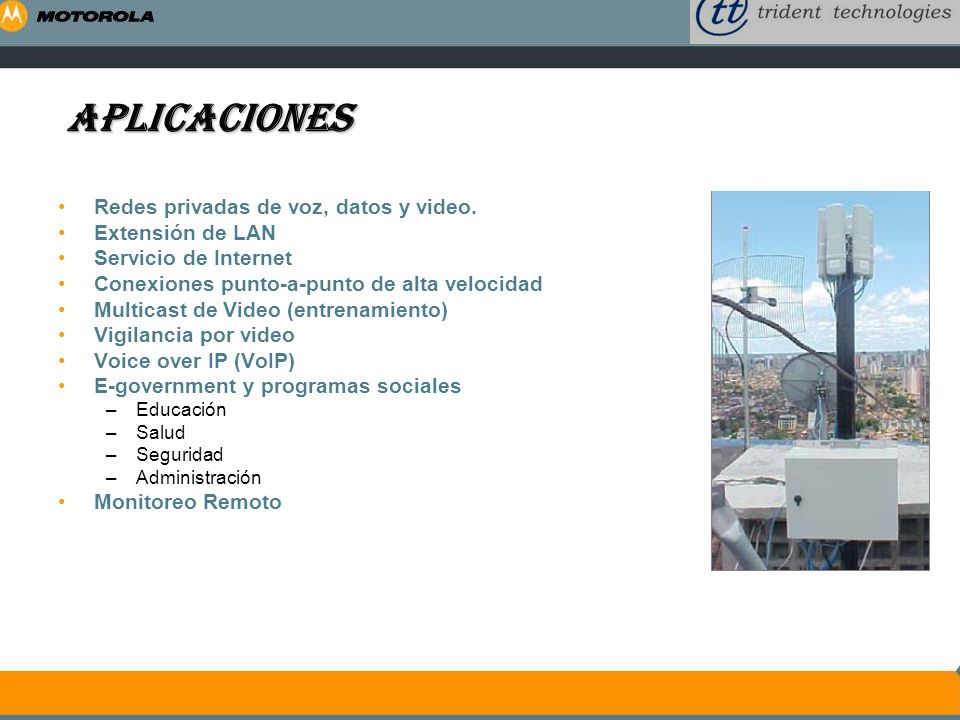

23 APLICACIONES Redes privadas de voz, datos y video. Extensión de LAN
Servicio de Internet Conexiones punto-a-punto de alta velocidad Multicast de Video (entrenamiento) Vigilancia por video Voice over IP (VoIP) E-government y programas sociales Educación Salud Seguridad Administración Monitoreo Remoto

24 Aplicaciónes-Plataformas petroleras

25 Minería en Chile Lugares inaccequibles. - Condiciones extremas
Problema: Necesidad de servicios de Voz y datos en la III región de Chile a 4,800 mts de altura sobre el nivel del mar en la cordillera de los Andes con temperaturas de -40°C y vientos que han superado los 140 Km/h Solución: Se instaló un sistema multipunto con dos clusters a 4800mts y 4600mts sobre el nivel del mar para cubrir el área de oficinas, producción y campamento. Resultados: Plena satisfacción del cliente en los servicios de telefonía y datos que se estan brindando. Se planea expandir el sistema incorporando monitoreo remoto con camaras IP. Ya se han realizado las pruebas para la expansión. Minería en Chile

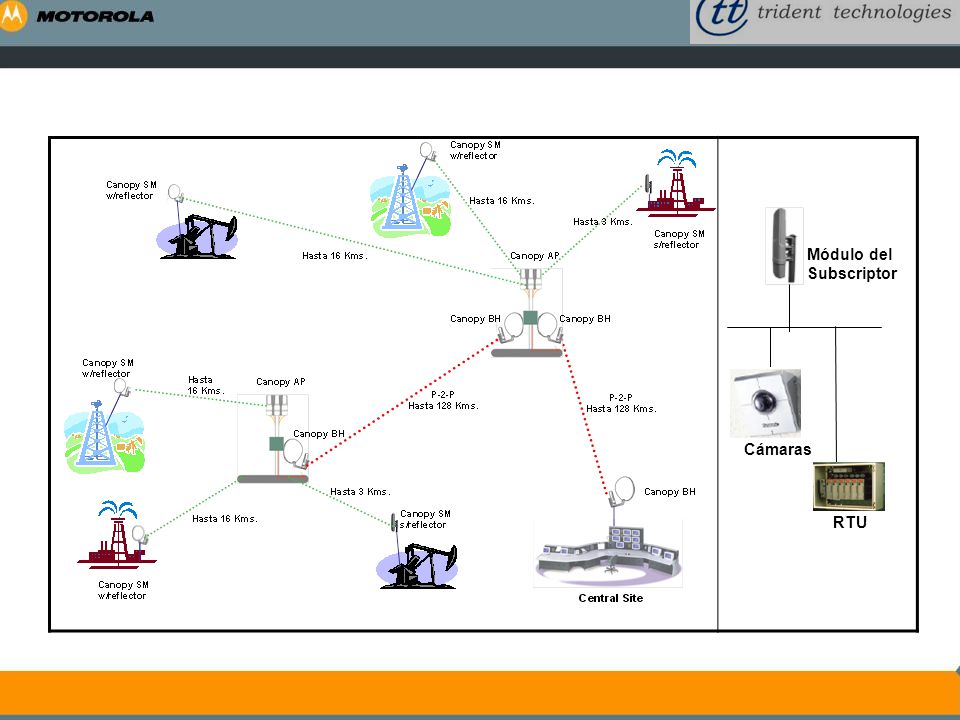

26 Motorola Wireless SCADA & Intelligent Video Surveillance
Up 3,2 Kms Up 16 Kms Remote Site Remote Site P-a-P UP to 128 Kms* P-a-P UP to 128 Kms* Remote Site

27 Módulo del Subscriptor Cámaras RTU
