1 RIESGO DE LA ELECTRICIDAD

2 RIESGOS DE LA ELECTRICIDAD
JOCF

3 ELECTRICIDAD OBJETIVO Conocer como funciona la electricidad
RIESGOS DE LA ELECTRICIDAD ELECTRICIDAD OBJETIVO Conocer como funciona la electricidad Reconocer el riesgo que representa la electricidad Conocer como reacciona nuestro cuerpo ante la electricidad Conocer los daños que nos puede causar Saber como ayudar a una victima de la electricidad

4 Caracteristicas Cómo Funciona la Electricidad?
RIESGOS DE LA ELECTRICIDAD Cómo Funciona la Electricidad? Caracteristicas No tiene olor, la vista no la detecta. Al tacto puede ser mortal si no se está debidamente aislado. Todo accidente eléctrico tiene origen en un defecto de aislamiento y la persona se transforma en una vía de descarga a tierra.

5 RIESGOS DE LA ELECTRICIDAD

6 RIESGOS DE LA ELECTRICIDAD
RIESGO ELECTRICO Principales factores que determinan el Riesgo Eléctrico 1- Intensidad de la corriente. 2- Resistencia eléctrica del cuerpo humano. 3- Tiempo de contacto. 4- Trayectoria de la corriente en el cuerpo.

7 RIESGO ELECTRICO 2- Resistencia eléctrica del cuerpo humano.
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EFECTOS DE LA ELECTRICIDAD EN FUNCION DE 2- Resistencia eléctrica del cuerpo humano. La resistencia del cuerpo varía con la tensión aplicada por el contacto. ohm para 24 volt ohm para 65 volt 2000 ohm para 150 volt 1500 ohm para 220 volt.

8 RIESGO ELECTRICO 3- Tiempo de contacto. Y
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EFECTOS DE LA ELECTRICIDAD EN FUNCION DE 3- Tiempo de contacto. Y TIEMPO DE CONTACTO Cifras aproximadas para que llegue a producirse - fibrilación ventricular: - 15 m.A. durante 2 minutos. - 20 m.A. " 1 minuto. - 30 m.A. " 35 segundos. - 100 m.A. " 3 segundos. - 500 m.A. " 0,10 segundos. - 1 A " 0,03 segundos.

9 4- Trayectoria de la corriente en el cuerpo.
RIESGOS DE LA ELECTRICIDAD 4- Trayectoria de la corriente en el cuerpo. Durante el período de inhibición nerviosa provocada por el shock eléctrico, la respiración y la circulación cesan, dando lugar a lesiones que pueden ser irreversibles sin reanimación inmediata. Estas se denominan lesiones encefálicas. Generalmente cuando la corriente atraviesa el bulbo o cerebro.

10 RIESGO ELECTRICO EN EL TRABAJO
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EN EL TRABAJO Contactos con Líneas de Energía Eléctrica

11 RIESGO ELECTRICO EN EL TRABAJO
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EN EL TRABAJO Contactos con Líneas de Energía Eléctrica Para tratar estos riesgos: Identifique las líneas eléctricas aéreas y marque rutas seguras por donde las grúas tengan que pasar frecuentemente.   Maneje la grúa a una velocidad más lenta de lo normal en la vecindad de las líneas eléctricas.   Cuando trabaje alrededor de líneas eléctricas aéreas, desactívelas y conéctelas a tierra, o tome otras medidas protectoras como guardar o aislar las líneas eléctricas.   Si las líneas eléctricas aéreas no están desactivadas, opere las grúas en el área SOLAMENTE si se mantiene la separación mínima segura. Distancias Seguras PARA TRABAJAR: 3m hasta 50Kv +1 Cm por Kv adicional Distancias Seguras PARA TRANSITAR: 1.2m hasta 50Kv 3m hasta 345Kv 4.8m mas de 345 Kv

12 RIESGO ELECTRICO EN EL TRABAJO
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EN EL TRABAJO CONDICION INSEGURA Falta de protección en la pérdida a tierra

13 RIESGO ELECTRICO EN EL TRABAJO
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EN EL TRABAJO CONDICION INSEGURA Falta de protección en la pérdida a tierra

14 RIESGO ELECTRICO EN EL TRABAJO
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EN EL TRABAJO CONDICION INSEGURA Paso de conexión a tierra inexistente o interrumpido Si la fuente de energía del equipo eléctrico en su lugar de trabajo no está conectada a tierra  o se interrumpe el flujo de electricidad, la corriente puede atravesar el cuerpo de un trabajador, causando quemaduras eléctricas o la muerte ¿Cómo Evito los Riesgos? Asegúrese que todos los sistemas eléctricos, circuitos eléctricos y equipo eléctrico estén conectados a tierra.   Inspeccione con frecuencia los sistemas eléctricos para asegurarse hay continuidad eléctrica. Inspeccione visualmente todo el equipo eléctrico antes de usarlo. Retire de servicio cualquier equipo defectuoso. No quite las patas de conexión a tierra de los equipos conectados por cables y enchufes  o de los cordones eléctricos.   Conecte a tierra todas las partes  metálicas expuestas del equipo.

15 RIESGO ELECTRICO EN EL TRABAJO
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO EN EL TRABAJO CONDICION INSEGURA El Uso Incorrecto de los Cables Flexibles y Cordones Eléctricos ¿Cómo Evito los Riesgos? Utilice cables eléctricos de fabricación comercial.   Utilice cordones eléctricos de 3 alambres (patas).   Utilce solamente cordones eléctricos que estén marcados con un código que identifique su uso.   Utilice solamente los cordones eléctricos, los dispositivos de conexión y los accesorios equipados con un protector de conexión entre el cable y la herramienta.   Retire el cordón eléctrico del tomacorrientes halando por el enchufe y no por el cordón.   Examine continuamente todo cable eléctrico en el lugar de trabajo.  Si encuentra un cordón eléctrico sin el código de uso, o modificado, retírelo inmediatamente.

16 COMPLICACIONES POR DESCARGA ELÉCTRICA
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO COMPLICACIONES POR DESCARGA ELÉCTRICA Fibrilación ventricular, Asistolia, Arritmias, Necrosis, Hemólisis de vasos sanguineos, Parada respiratoria, Edema orofaríngeo, Contusión pulmonar, Desorientación cefalea persistente, Edema cerebral, convulsiones, Hemorragia cerebral o subaracnoidea, Lesiones medulares, Neuropatía periférica, Necrosis muscular, Fracturas, Luxaciones, Hemorragia digestiva, Úlceras, Mioglobinuria, Hemoglobinuria, Acidosis metabólica, Hiperpotasemia, Muerte.

17 Quemaduras y Otras Lesiones
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO Quemaduras y Otras Lesiones Herida de Entrada: La alta resistencia de la piel transforma energía eléctrica a calor, lo cual produce quemaduras alrededor del punto de entrada (punto oscuro en el al centro de la herida).

18 Quemaduras y Otras Lesiones
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO Quemaduras y Otras Lesiones Herida de Salida: La corriente fluye a través del cuerpo desde el punto de entrada hasta finalmente salir por el lugar donde el cuerpo está más cerca del suelo. Este pie sufrió lesiones internas masivas que no eran evidentes y tuvo que ser amputado algunos días después.

19 Quemaduras y Otras Lesiones
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO Quemaduras y Otras Lesiones Quemaduras debido a Arcos o Destellos Este hombre estaba cerca de una fuente de energía cuando ocurrió una explosión eléctrica. Aunque él no tocó el equipo, arcos voltaicos se formaron en el aire y entraron a su cuerpo. La corriente fue atraída a sus axilas debido a que la transpiración es muy conductora.

20 Quemaduras y Otras Lesiones
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO Quemaduras y Otras Lesiones Lesiones Internas La herramienta que sostenía este trabajador ocasionó que éste recibiera un choque eléctrico. La herida de entrada y las quemaduras termales ocasionadas por la sobrecalentada herramienta son evidentes. Instantes despues del accidente.

21 Quemaduras y Otras Lesiones
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO Quemaduras y Otras Lesiones La misma mano pocos días después, cuando el daño masivo subcutáneo del tejido causó hinchazón severa (la hinchazón normalmente llega a su máximo de horas después del choque eléctrico). Para aliviar la presión, la cual habría dañado los nervios y los vasos sanguíneos, la piel del brazo fue abierta con un corte. 3 dias, despues del accidente.

22 Quemaduras y Otras Lesiones
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO Quemaduras y Otras Lesiones Contracción Involuntaria del Músculo Este trabajador se cayó y agarró un cable de energía eléctrica para sostenerse. El choque eléctrico que ocurrió causó la momificación de sus primeros dos dedos, los cuales tuvieron que ser amputados. El ángulo agudo de la muñeca fue causado por los tendones quemados, que se contrajeron, atrayendo la mano con ellos.

23 Quemaduras y Otras Lesiones
RIESGOS DE LA ELECTRICIDAD RIESGO ELECTRICO Quemaduras y Otras Lesiones marca eléctrica de Jellinek Partes lesionadas del cadaver de una persona que sufrió electrocución. Antebrazo Pie izquierdo

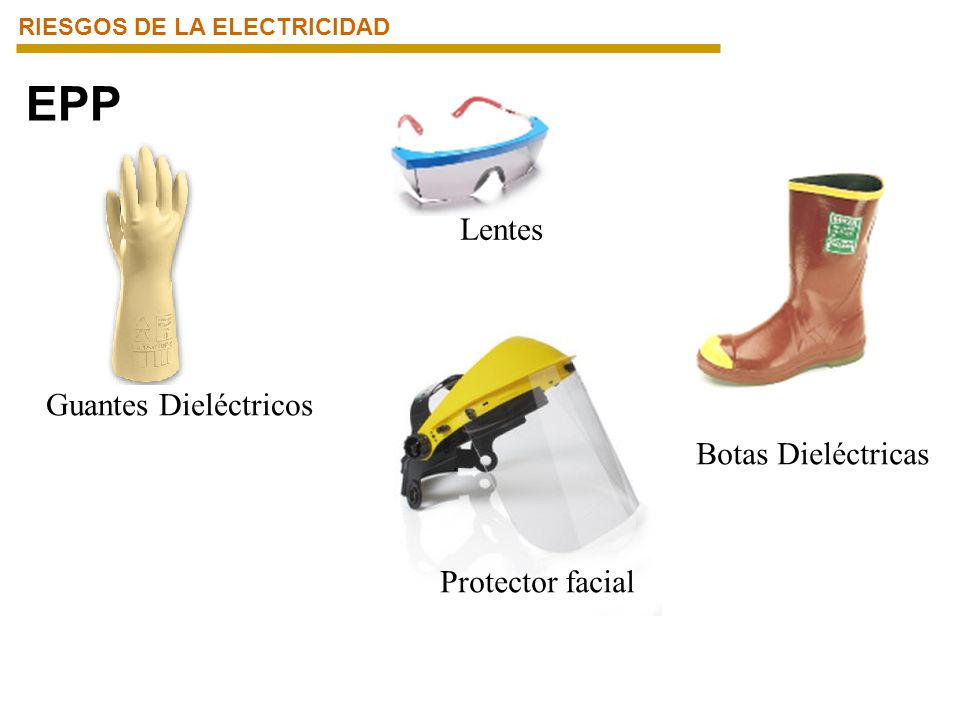

24 EPP Lentes Guantes Dieléctricos Botas Dieléctricas Protector facial
RIESGOS DE LA ELECTRICIDAD EPP Lentes Protector facial Guantes Dieléctricos Botas Dieléctricas

25 RIESGOS DE LA ELECTRICIDAD
ACTOS INSEGUROS

26 RIESGOS DE LA ELECTRICIDAD
Que aprendió de este Modulo?

27 2.- Que es diferencia de potencial?
RIESGOS DE LA ELECTRICIDAD Que aprendió de este Modulo? 1.- En corriente alterna, cual es el valor máximo en MA que permite a una persona soltar los conductores. 2.- Que es diferencia de potencial? 3.- Que es lo que daña a las personas, el voltaje o la intensidad de corriente eléctrica? 4.- Cual es la resistencia del cuerpo humano en condiciones normales a 220 V?

28 RIESGOS DE LA ELECTRICIDAD
Que aprendió de este Modulo? 5.- Que trayectoria de la corriente eléctrica es la más peligrosa, cuando nos pasa electricidad? 6.- Que tipo de instalación debemos usar para estar protegidos de las descargas eléctricas por fallas de equipo?. 7.- Que equipo de protección debemos usar para trabajar con electricidad?

29 GRACIAS JOCF
