Descargar la presentación
La descarga está en progreso. Por favor, espere
1
PROYECTO DE INVESTIGACIÓN ACREDITADO PI 101 Denominación : “Microscopía Electrónica de Barrido de Técnicas de Obturación Termoplastificas y Compactación Lateral, in vitro, en molares”
2
UNIDAD EJECUTORA: Grupo de Endodoncia (U.N.N.E): Testi, Julio Alberto(Director) Finten de Tarallo, Susana B.(Co-Director) Gualdoni de Palmer, Graciela M. Rusas de Almirón, M. Graciela Gómez Russo, Martín Lujambio, Mercedes
3

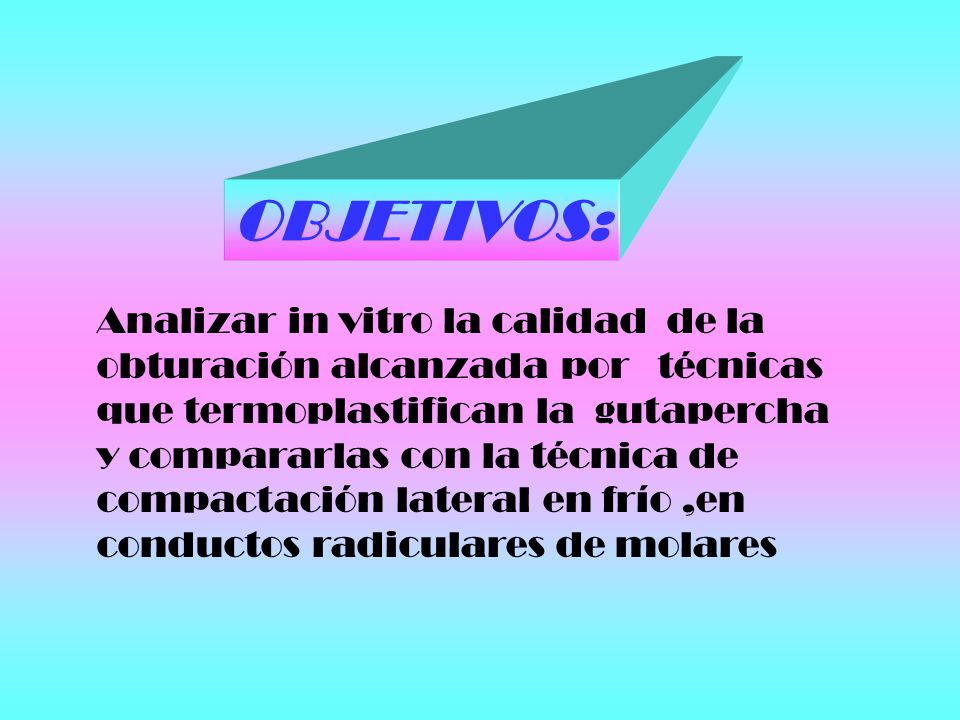

Analizar in vitro la calidad de la obturación alcanzada por técnicas que termoplastifican la gutapercha y compararlas con la técnica de compactación lateral en frío,en conductos radiculares de molares OBJETIVOS:
4

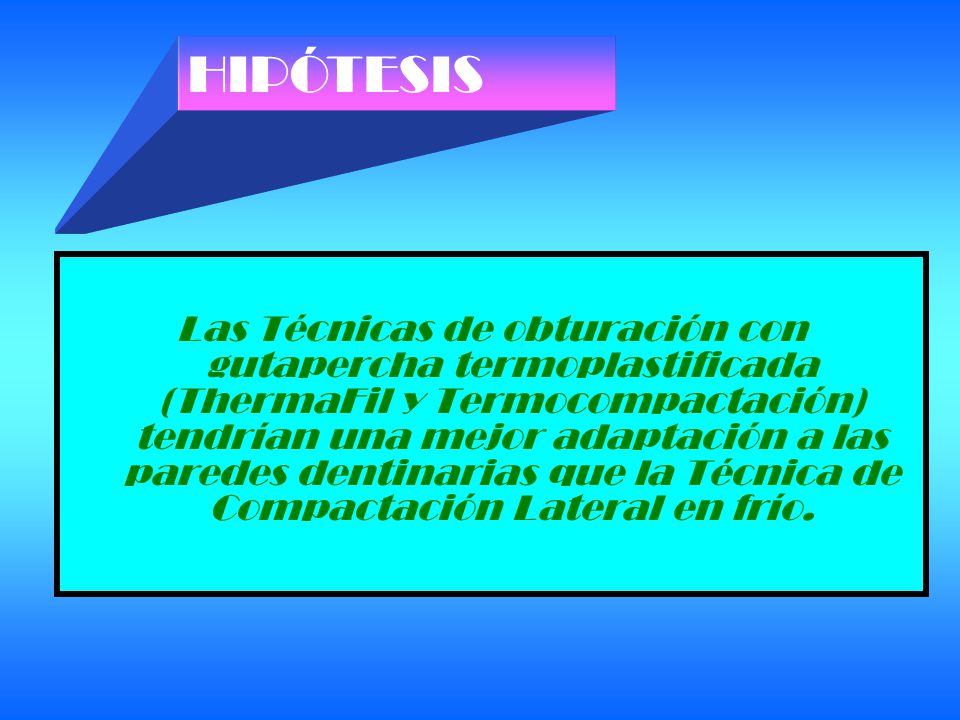

Las Técnicas de obturación con gutapercha termoplastificada (ThermaFil y Termocompactación) tendrían una mejor adaptación a las paredes dentinarias que la Técnica de Compactación Lateral en frío. HIPÓTESIS
5

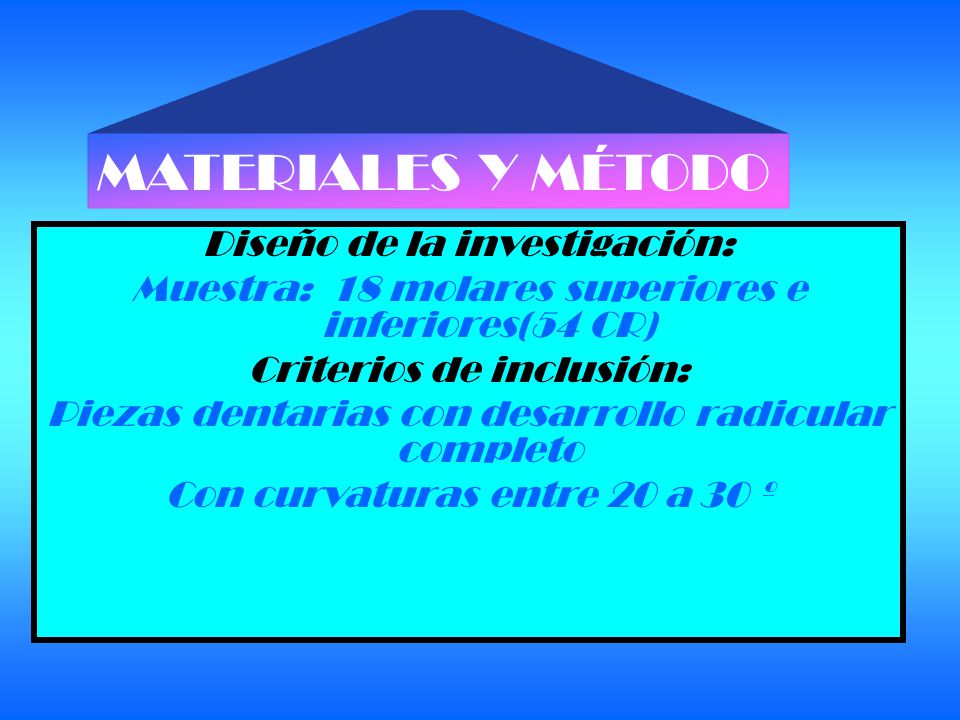

Diseño de la investigación: Muestra: 18 molares superiores e inferiores(54 CR) Criterios de inclusión: Piezas dentarias con desarrollo radicular completo Con curvaturas entre 20 a 30 º MATERIALES Y MÉTODO
6

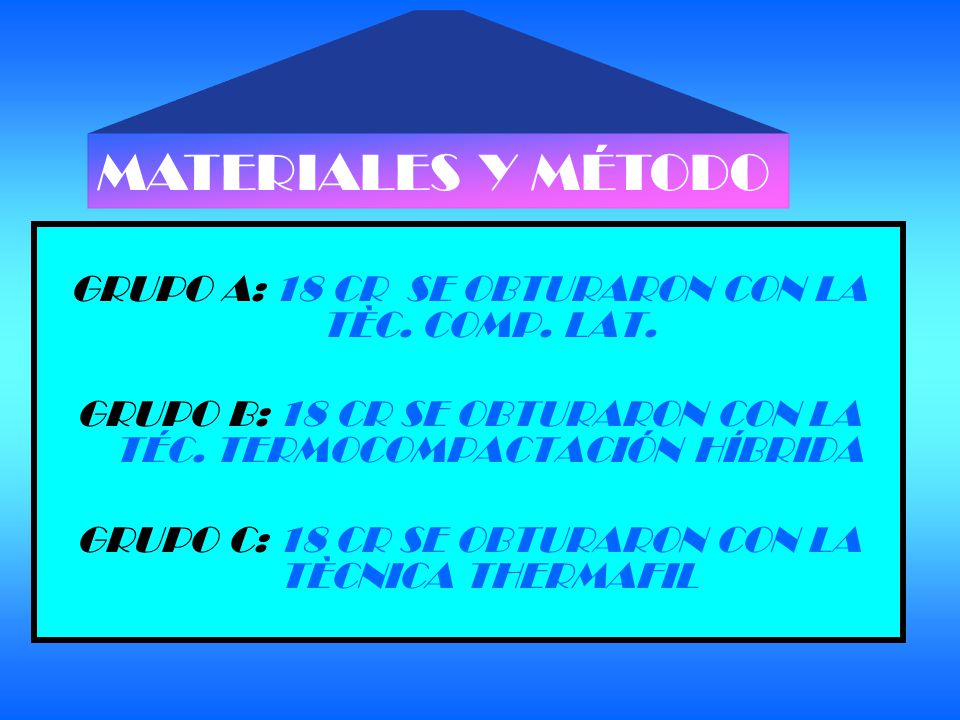

GRUPO A: 18 CR SE OBTURARON CON LA TÈC. COMP. LAT. GRUPO B: 18 CR SE OBTURARON CON LA TÉC. TERMOCOMPACTACIÓN HÍBRIDA GRUPO C: 18 CR SE OBTURARON CON LA TÈCNICA THERMAFIL MATERIALES Y MÉTODO
7

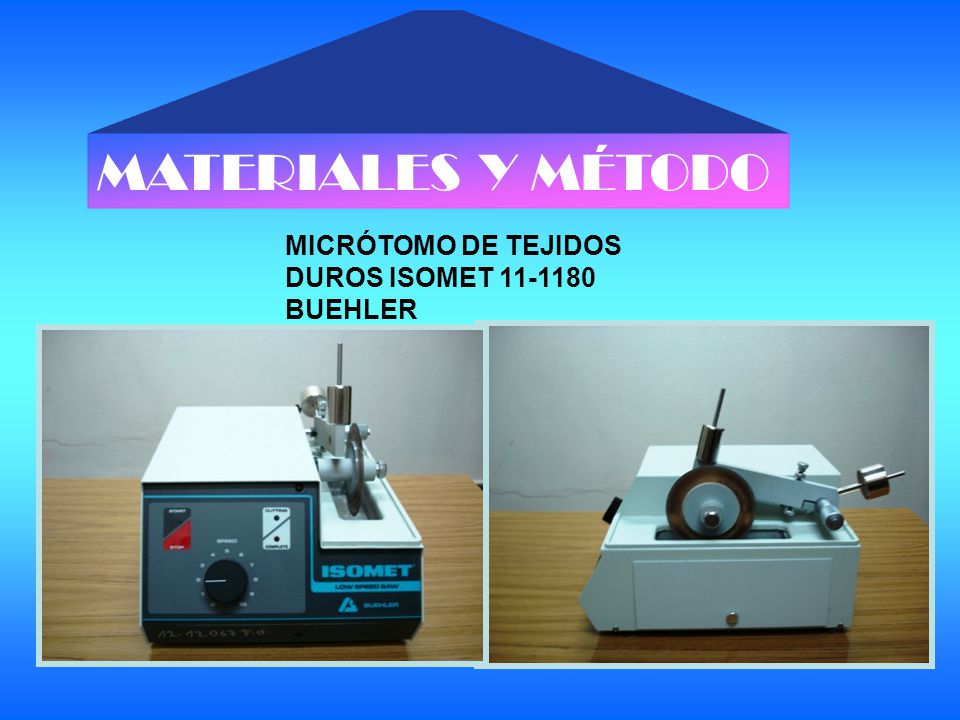

MICRÓTOMO DE TEJIDOS DUROS ISOMET 11-1180 BUEHLER
8

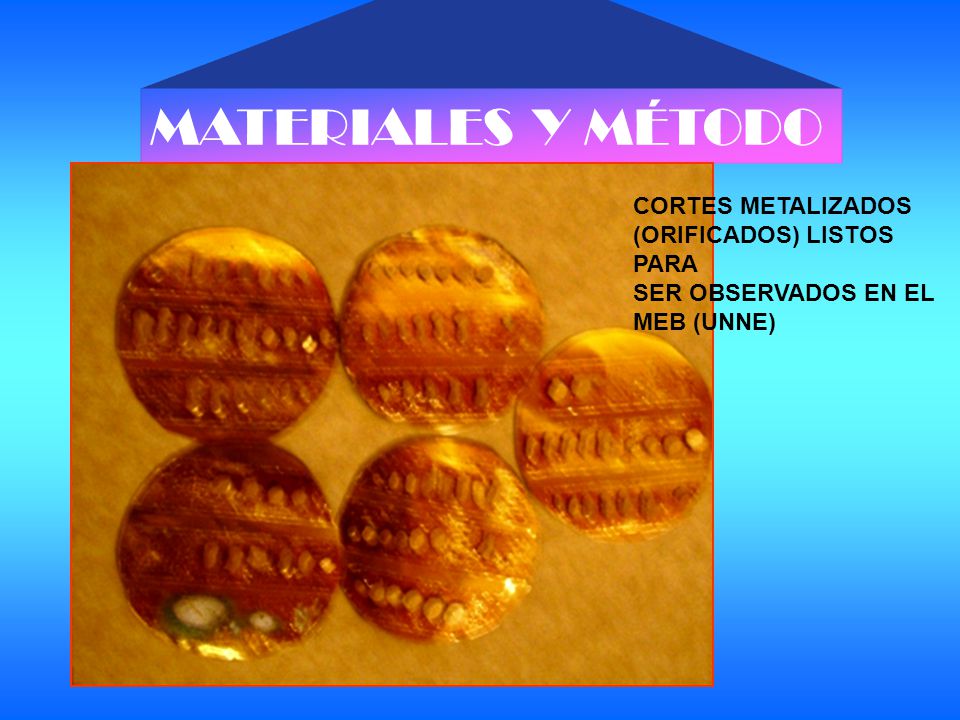

MATERIALES Y MÉTODO CORTES METALIZADOS (ORIFICADOS) LISTOS PARA SER OBSERVADOS EN EL MEB (UNNE)
9

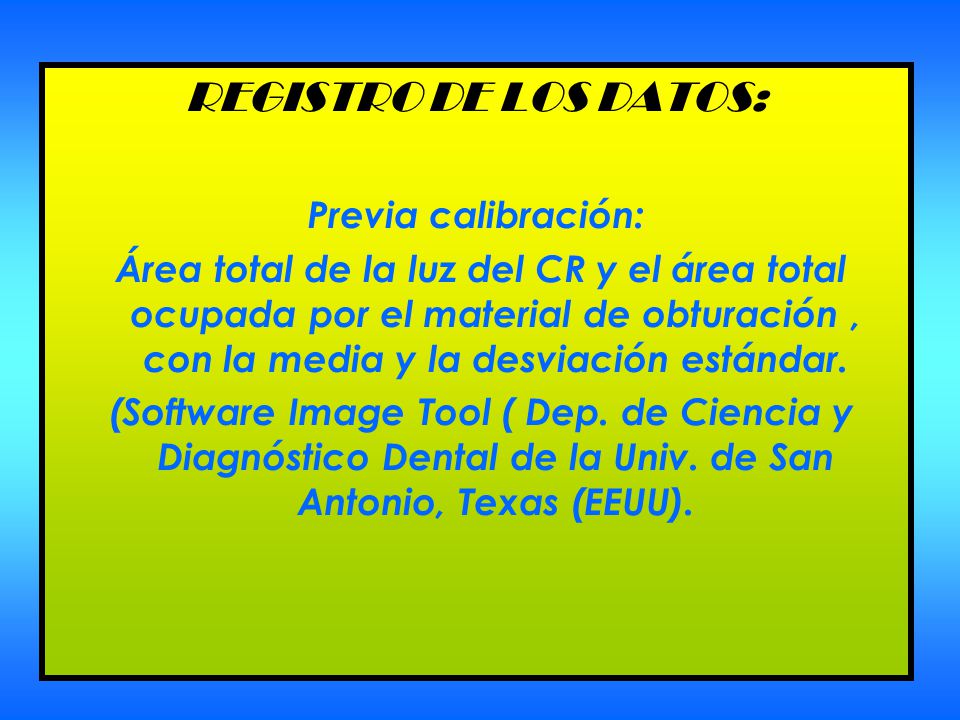

REGISTRO DE LOS DATOS: Previa calibración: Área total de la luz del CR y el área total ocupada por el material de obturación, con la media y la desviación estándar. (Software Image Tool ( Dep. de Ciencia y Diagnóstico Dental de la Univ. de San Antonio, Texas (EEUU).

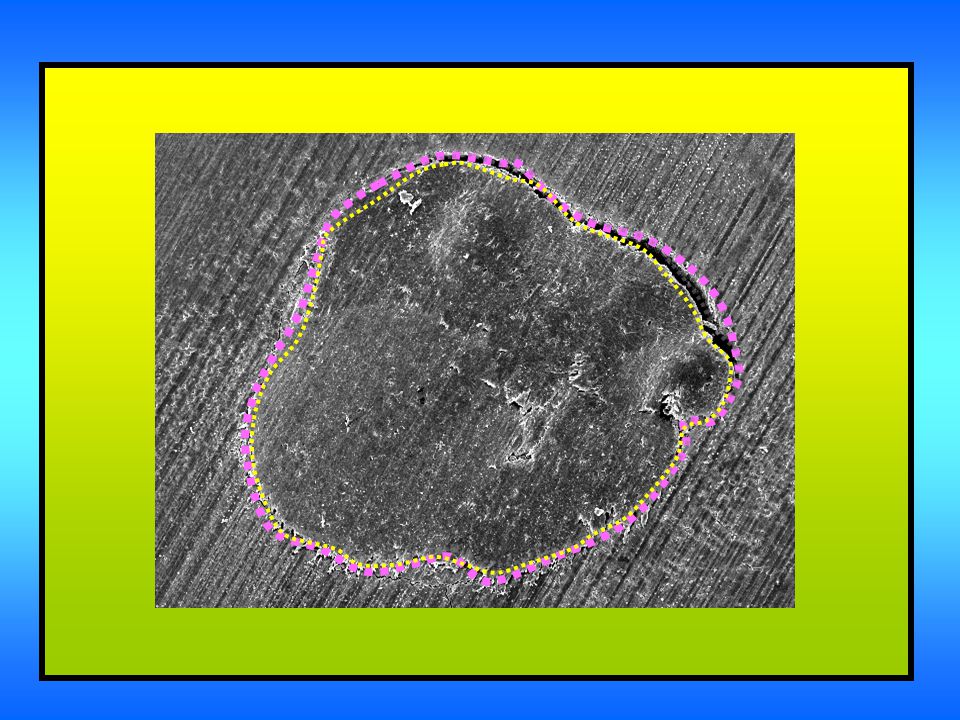

12

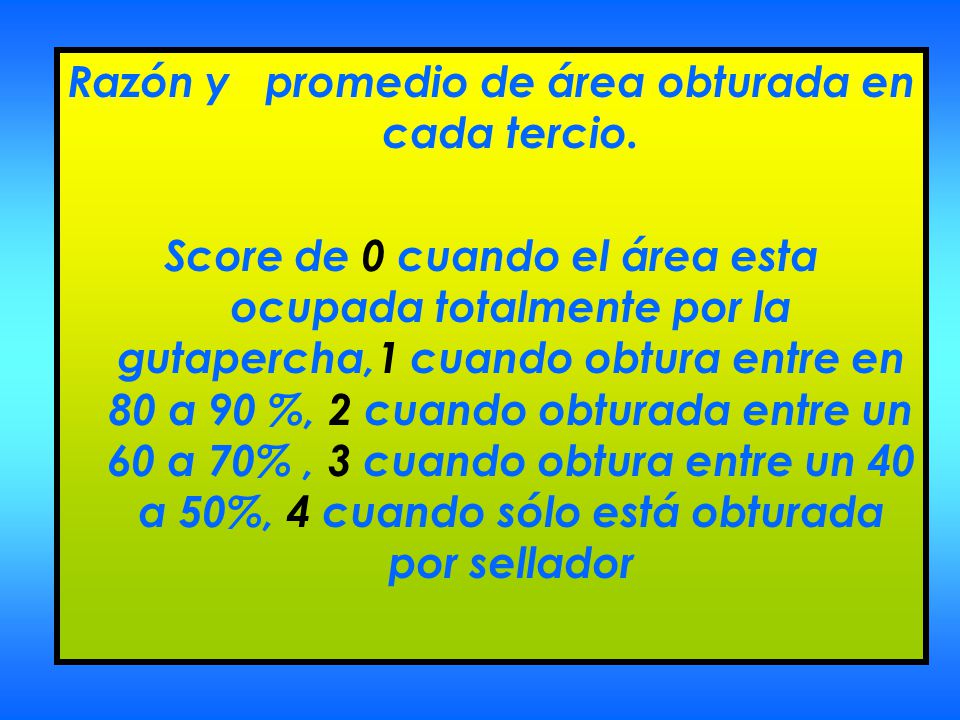

Razón y promedio de área obturada en cada tercio. Score de 0 cuando el área esta ocupada totalmente por la gutapercha,1 cuando obtura entre en 80 a 90 %, 2 cuando obturada entre un 60 a 70%, 3 cuando obtura entre un 40 a 50%, 4 cuando sólo está obturada por sellador
13

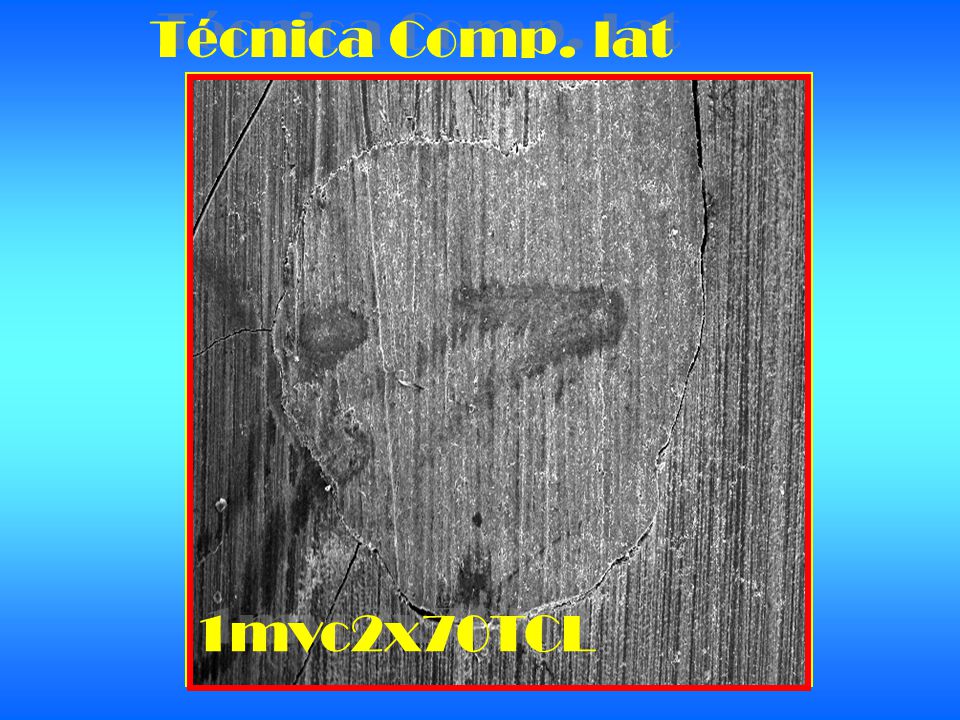

1mva x70 TCL 1mvm1x70 TCL 1mvc2x70TCL Técnica Comp. lat
14

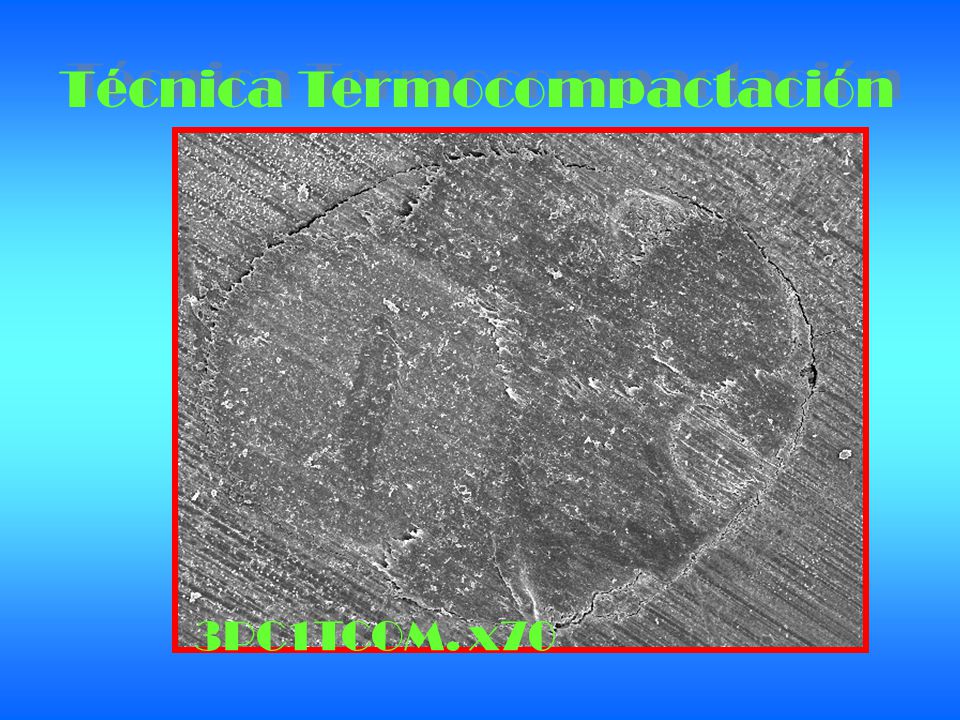

3 P1a x70 TC omp. 3P1 M TCOMP.x70 3P1 M TCOMP.x70 3PC1TCOM. x70 Técnica Termocompactación
15

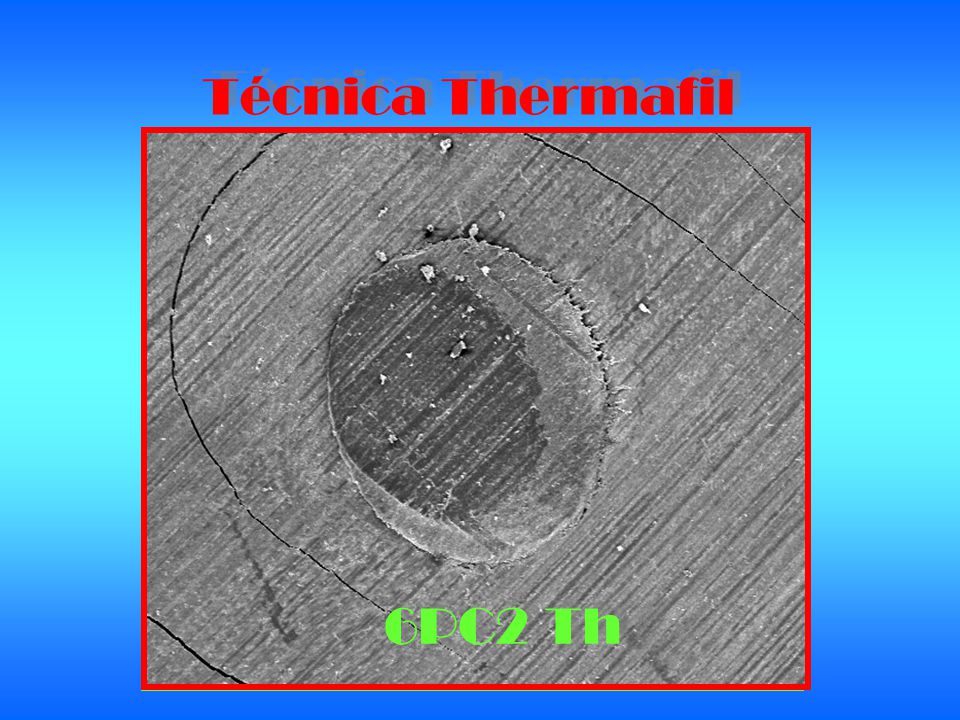

6 Pa 2x70 Th 6PM2 Th 6PC2 Th Técnica Thermafil
16

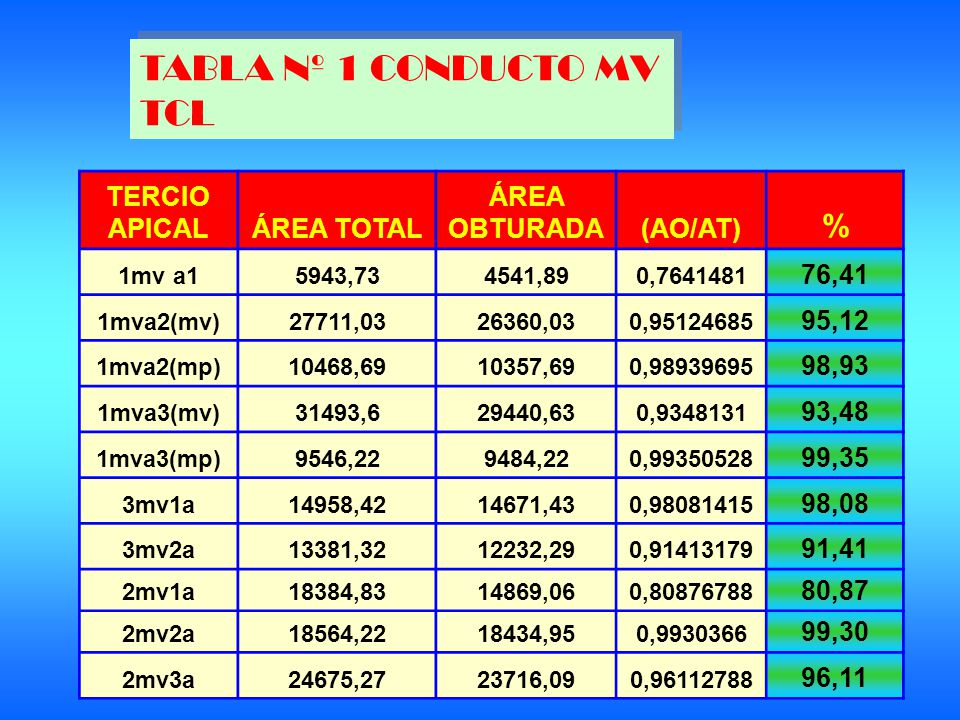

TERCIO APICALÁREA TOTAL ÁREA OBTURADA(AO/AT) % 1mv a15943,734541,890,7641481 76,41 1mva2(mv)27711,0326360,030,95124685 95,12 1mva2(mp)10468,6910357,690,98939695 98,93 1mva3(mv)31493,629440,630,9348131 93,48 1mva3(mp)9546,229484,220,99350528 99,35 3mv1a14958,4214671,430,98081415 98,08 3mv2a13381,3212232,290,91413179 91,41 2mv1a18384,8314869,060,80876788 80,87 2mv2a18564,2218434,950,9930366 99,30 2mv3a24675,2723716,090,96112788 96,11 TABLA Nº 1 CONDUCTO MV TCL TABLA Nº 1 CONDUCTO MV TCL
17

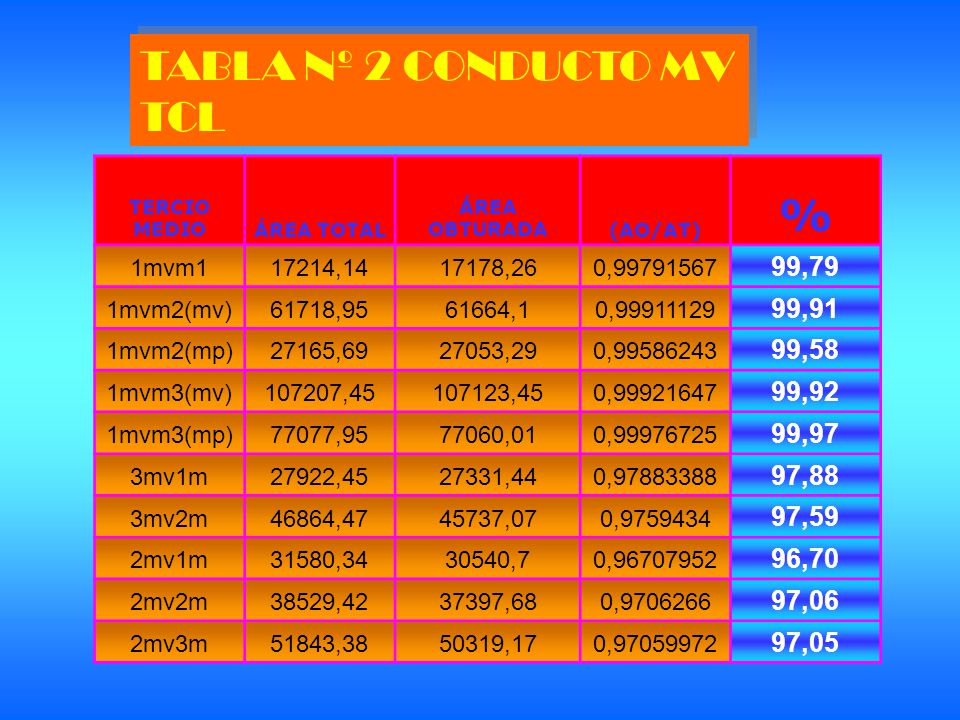

TABLA Nº 2 CONDUCTO MV TCL TABLA Nº 2 CONDUCTO MV TCL TERCIO MEDIOÁREA TOTAL ÁREA OBTURADA(AO/AT) % 1mvm117214,1417178,260,99791567 99,79 1mvm2(mv)61718,9561664,10,99911129 99,91 1mvm2(mp)27165,6927053,290,99586243 99,58 1mvm3(mv)107207,45107123,450,99921647 99,92 1mvm3(mp)77077,9577060,010,99976725 99,97 3mv1m27922,4527331,440,97883388 97,88 3mv2m46864,4745737,070,9759434 97,59 2mv1m31580,3430540,70,96707952 96,70 2mv2m38529,4237397,680,9706266 97,06 2mv3m51843,3850319,170,97059972 97,05
18

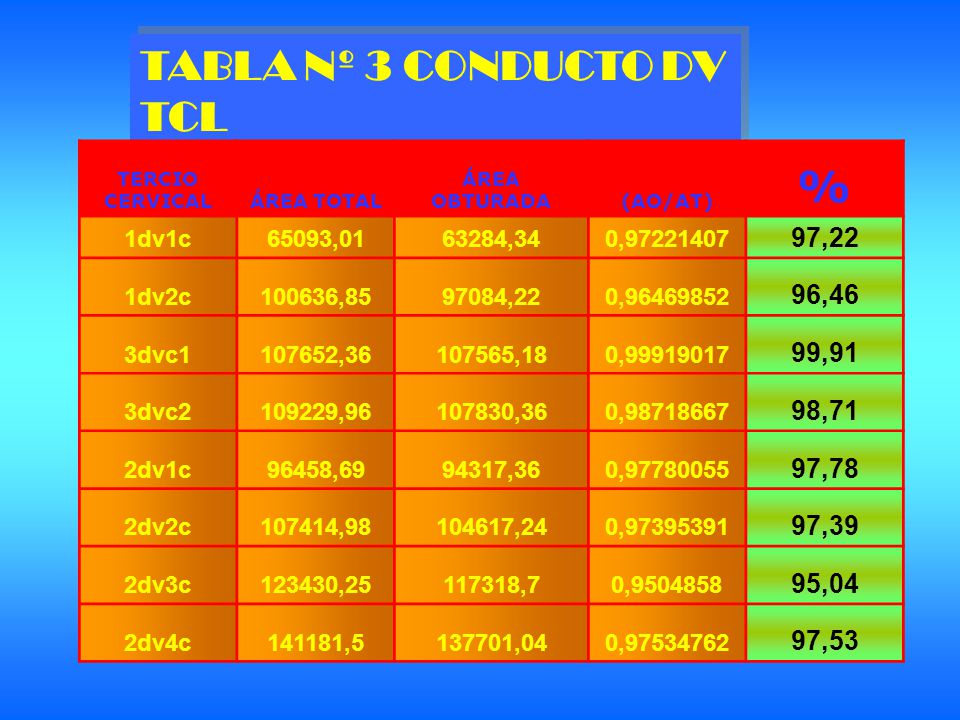

TABLA Nº 3 CONDUCTO DV TCL TABLA Nº 3 CONDUCTO DV TCL TERCIO CERVICALÁREA TOTAL ÁREA OBTURADA(AO/AT) % 1dv1c65093,0163284,340,97221407 97,22 1dv2c100636,8597084,220,96469852 96,46 3dvc1107652,36107565,180,99919017 99,91 3dvc2109229,96107830,360,98718667 98,71 2dv1c96458,6994317,360,97780055 97,78 2dv2c107414,98104617,240,97395391 97,39 2dv3c123430,25117318,70,9504858 95,04 2dv4c141181,5137701,040,97534762 97,53
19

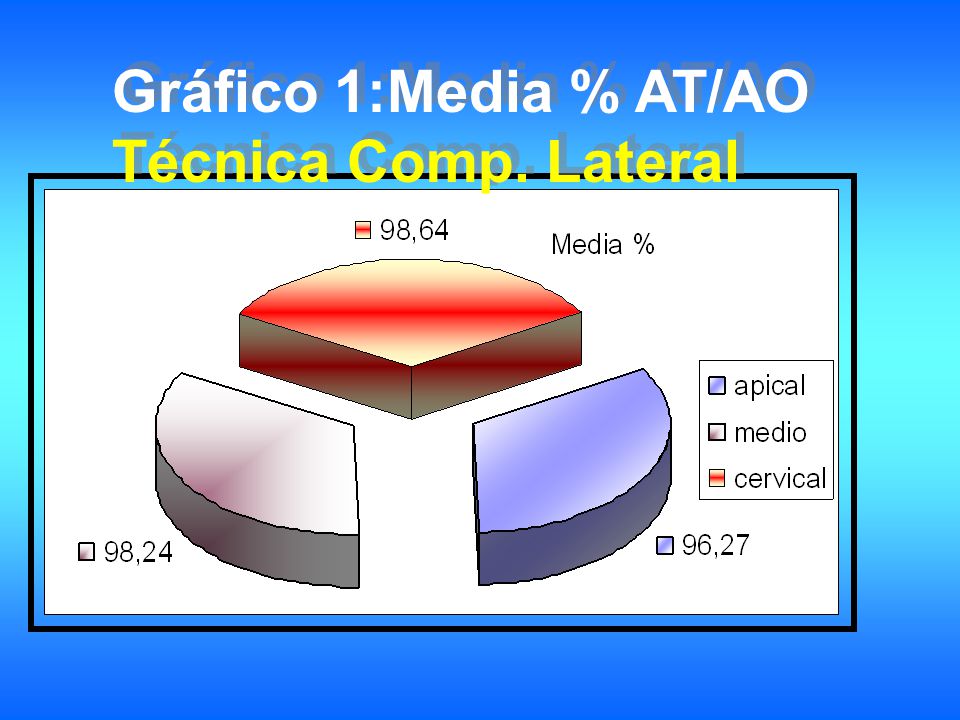

Gráfico 1:Media % AT/AO Técnica Comp. Lateral Gráfico 1:Media % AT/AO Técnica Comp. Lateral
20

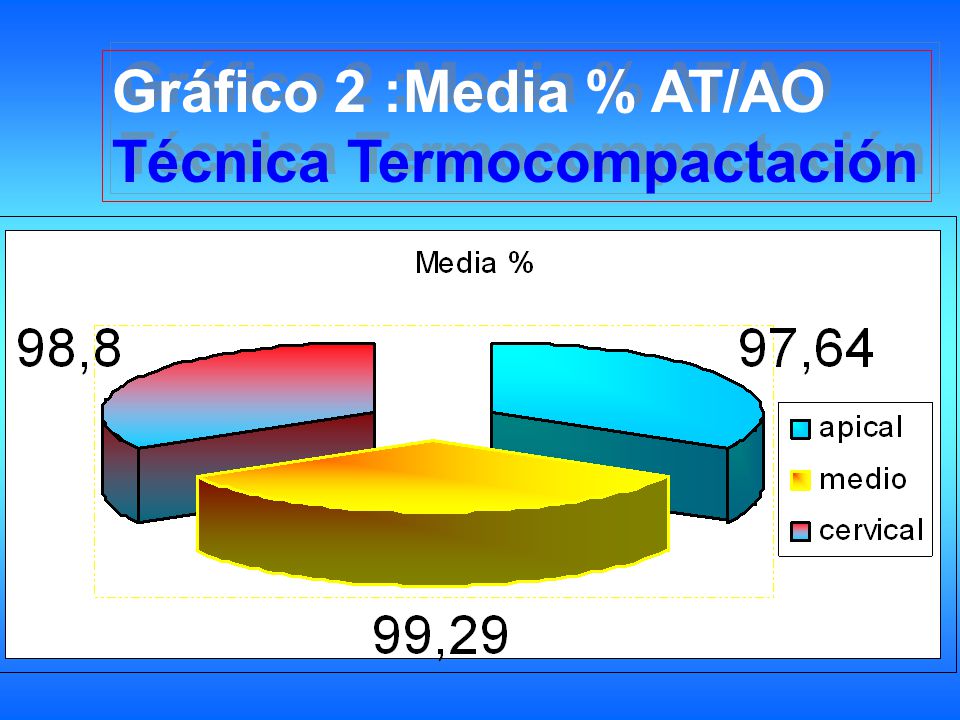

Gráfico 2 :Media % AT/AO Técnica Termocompactación Gráfico 2 :Media % AT/AO Técnica Termocompactación
21

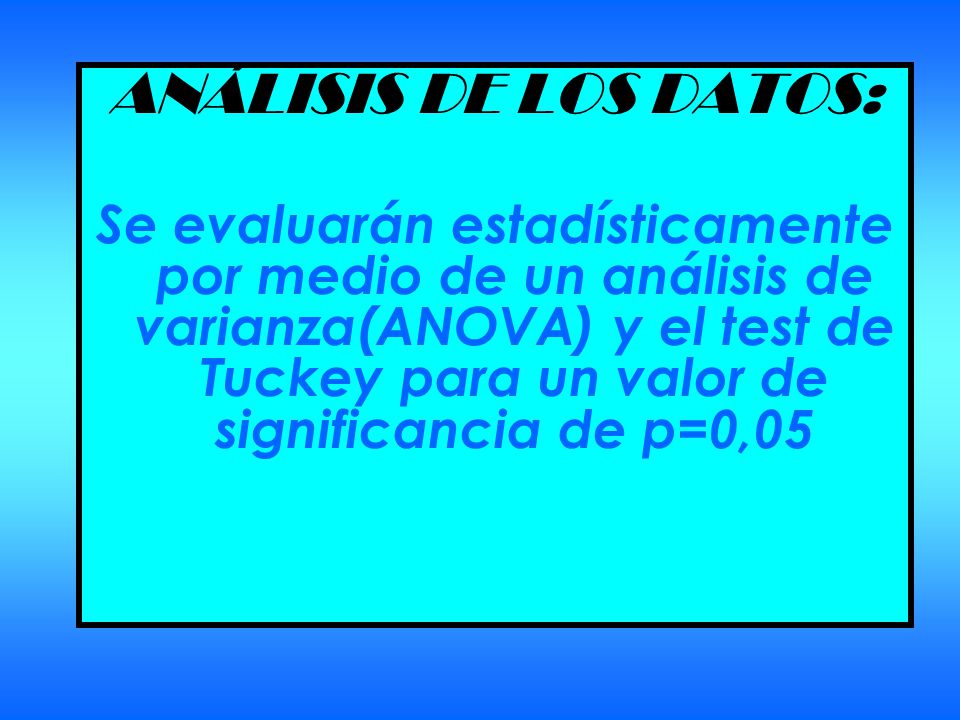

ANÁLISIS DE LOS DATOS: Se evaluarán estadísticamente por medio de un análisis de varianza(ANOVA) y el test de Tuckey para un valor de significancia de p=0,05
Presentaciones similares
