1 Geología Estructural Redes Estereográficas
Clase auxiliar GL41B/Otoño 2007

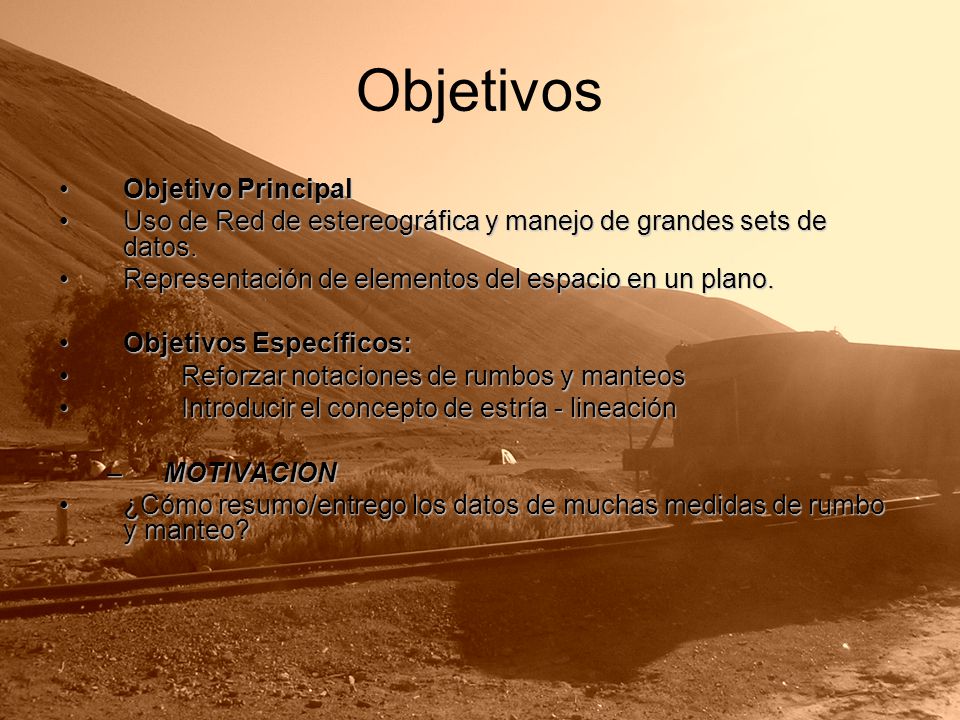

2 Objetivos Objetivo Principal
Uso de Red de estereográfica y manejo de grandes sets de datos. Representación de elementos del espacio en un plano. Objetivos Específicos: Reforzar notaciones de rumbos y manteos Introducir el concepto de estría - lineación MOTIVACION ¿Cómo resumo/entrego los datos de muchas medidas de rumbo y manteo?

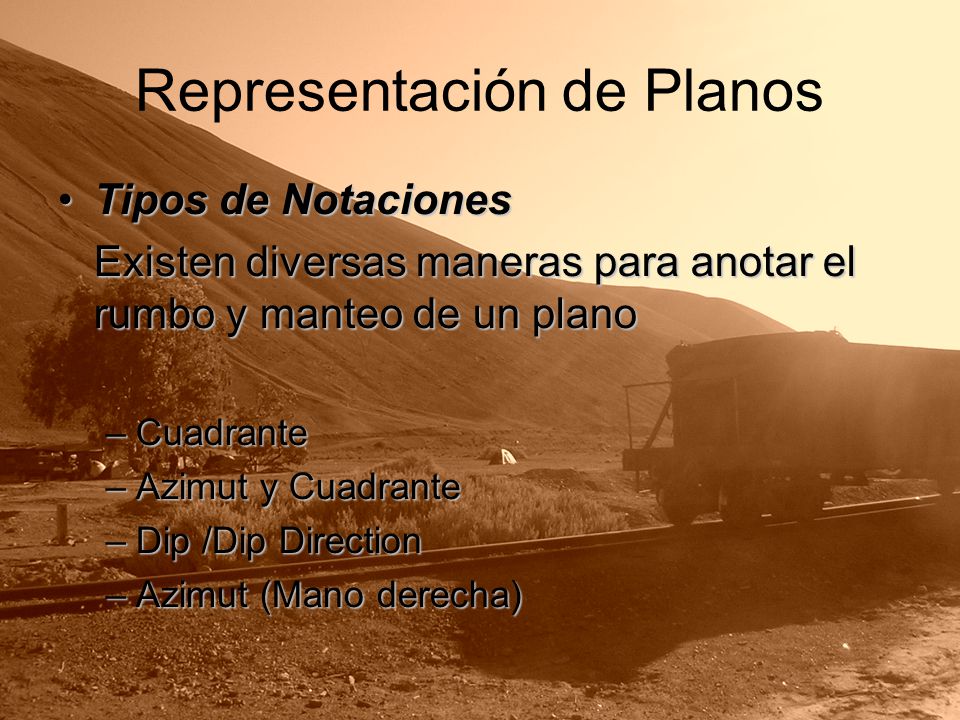

3 Representación de Planos
Tipos de Notaciones Existen diversas maneras para anotar el rumbo y manteo de un plano Cuadrante Azimut y Cuadrante Dip /Dip Direction Azimut (Mano derecha)

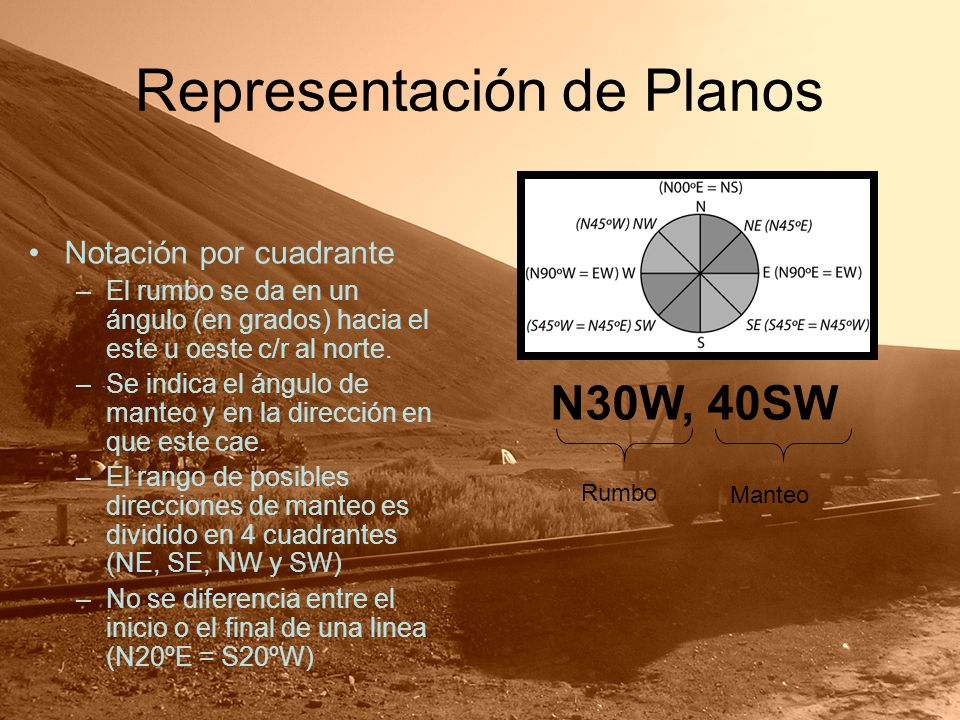

4 Representación de Planos
Notación por cuadrante El rumbo se da en un ángulo (en grados) hacia el este u oeste c/r al norte. Se indica el ángulo de manteo y en la dirección en que este cae. El rango de posibles direcciones de manteo es dividido en 4 cuadrantes (NE, SE, NW y SW)‏ No se diferencia entre el inicio o el final de una linea (N20ºE = S20ºW)‏ N30W, 40SW Rumbo Manteo

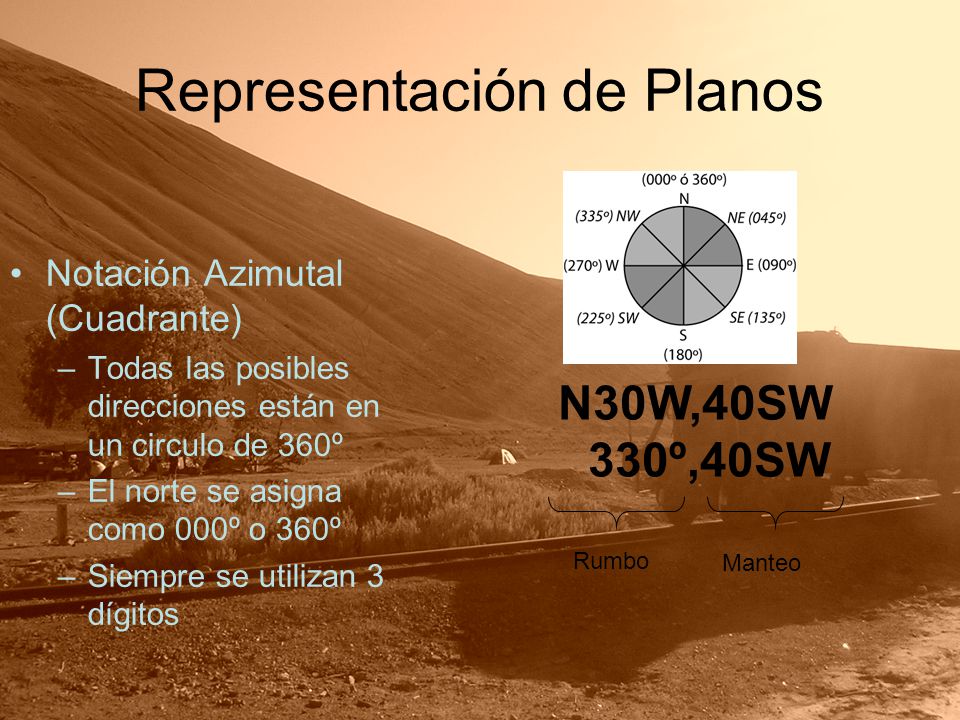

5 Representación de Planos
Notación Azimutal (Cuadrante)‏ Todas las posibles direcciones están en un circulo de 360º El norte se asigna como 000º o 360º Siempre se utilizan 3 dígitos N30W,40SW 330º,40SW Rumbo Manteo

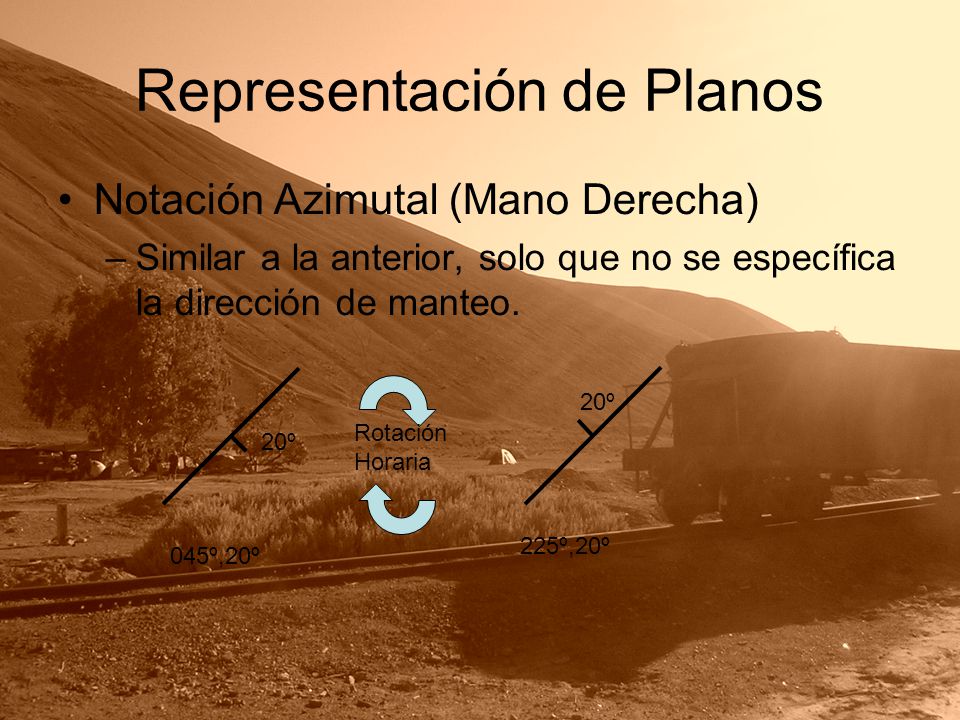

6 Representación de Planos
Notación Azimutal (Mano Derecha)‏ Similar a la anterior, solo que no se específica la dirección de manteo. 20º Rotación Horaria 20º 225º,20º 045º,20º

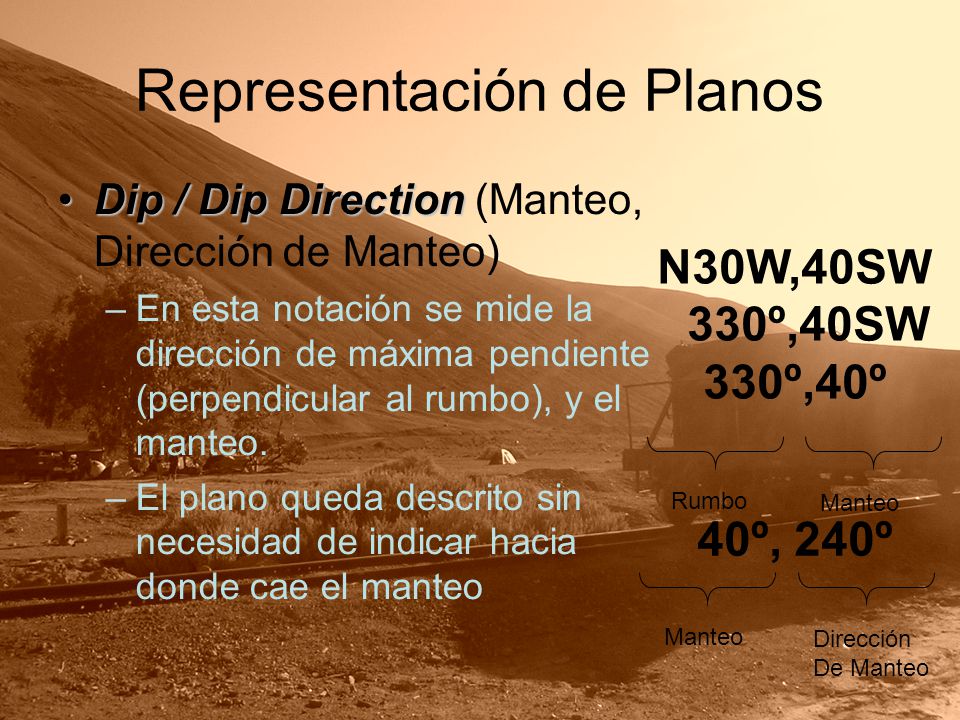

7 Representación de Planos
Dip / Dip Direction (Manteo, Dirección de Manteo)‏ En esta notación se mide la dirección de máxima pendiente (perpendicular al rumbo), y el manteo. El plano queda descrito sin necesidad de indicar hacia donde cae el manteo N30W,40SW 330º,40SW 330º,40º Rumbo Manteo 40º, 240º Manteo Dirección De Manteo

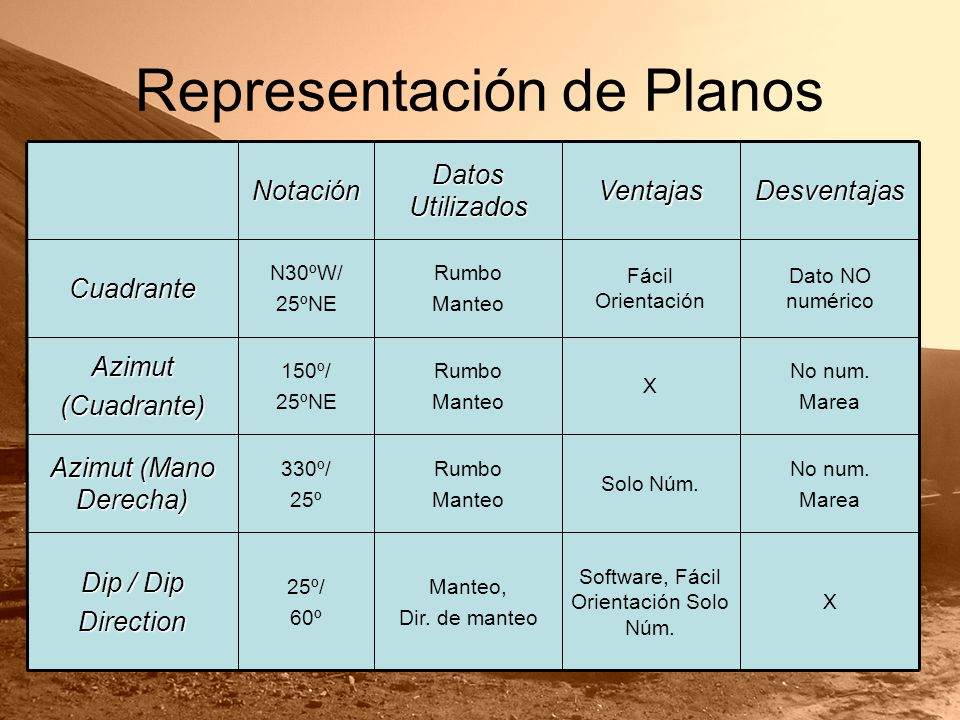

8 Representación de Planos
25º/ 60º 330º/ 25º 150º/ 25ºNE N30ºW/ Notación X Software, Fácil Orientación Solo Núm. Manteo, Dir. de manteo Dip / Dip Direction No num. Marea Solo Núm. Rumbo Manteo Azimut (Mano Derecha)‏ Azimut (Cuadrante)‏ Dato NO numérico Fácil Orientación Cuadrante Desventajas Ventajas Datos Utilizados

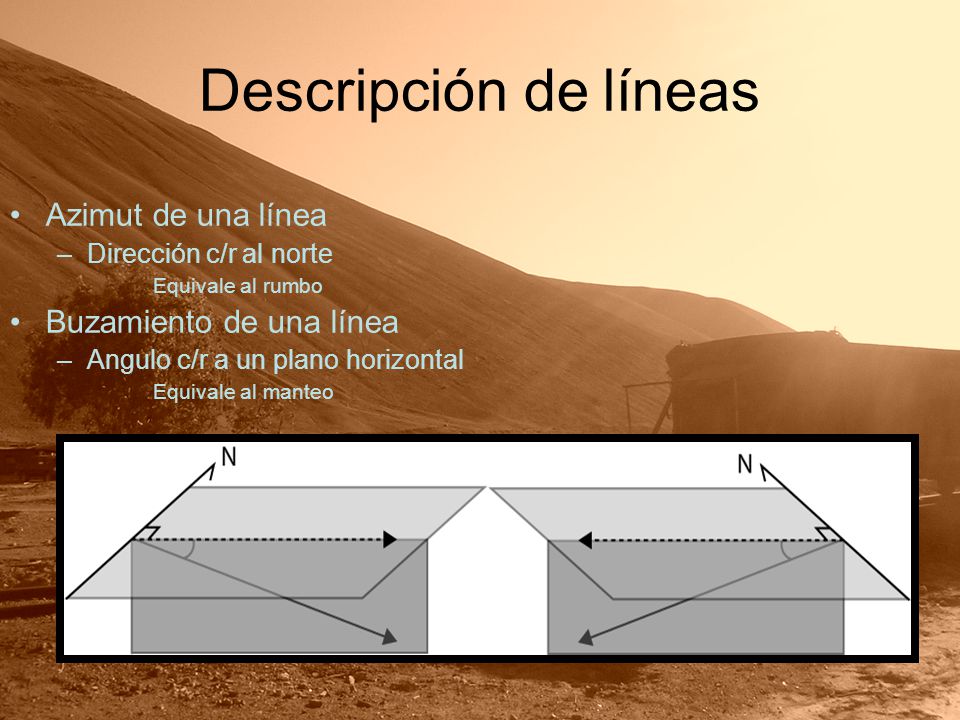

9 Descripción de líneas Azimut de una línea Buzamiento de una línea
Dirección c/r al norte Equivale al rumbo Buzamiento de una línea Angulo c/r a un plano horizontal Equivale al manteo

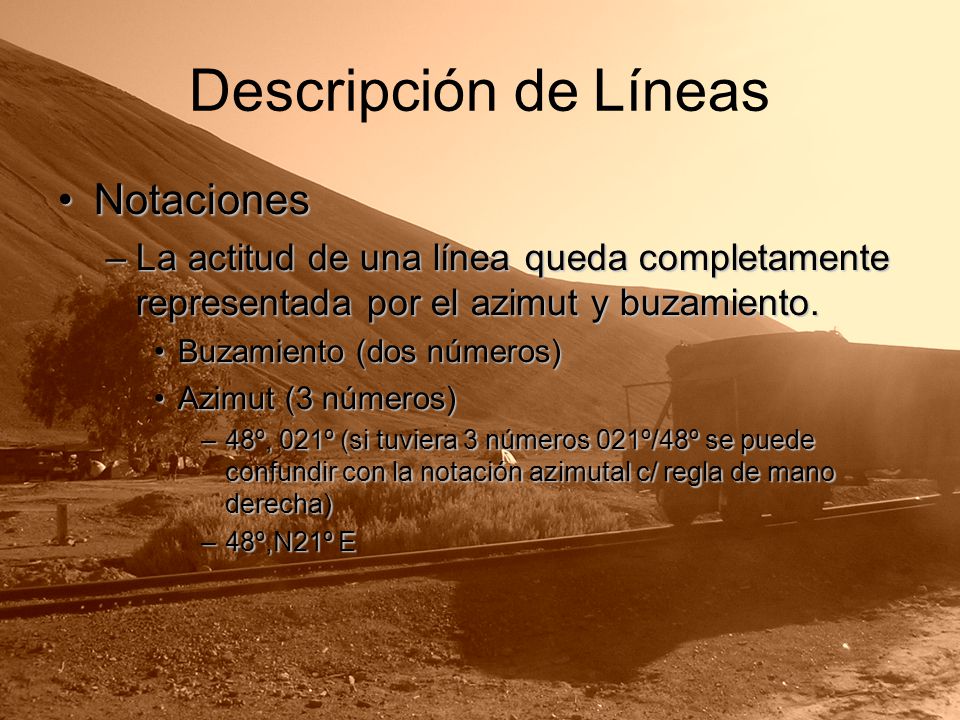

10 Descripción de Líneas Notaciones
La actitud de una línea queda completamente representada por el azimut y buzamiento. Buzamiento (dos números)‏ Azimut (3 números)‏ 48º, 021º (si tuviera 3 números 021º/48º se puede confundir con la notación azimutal c/ regla de mano derecha)‏ 48º,N21º E

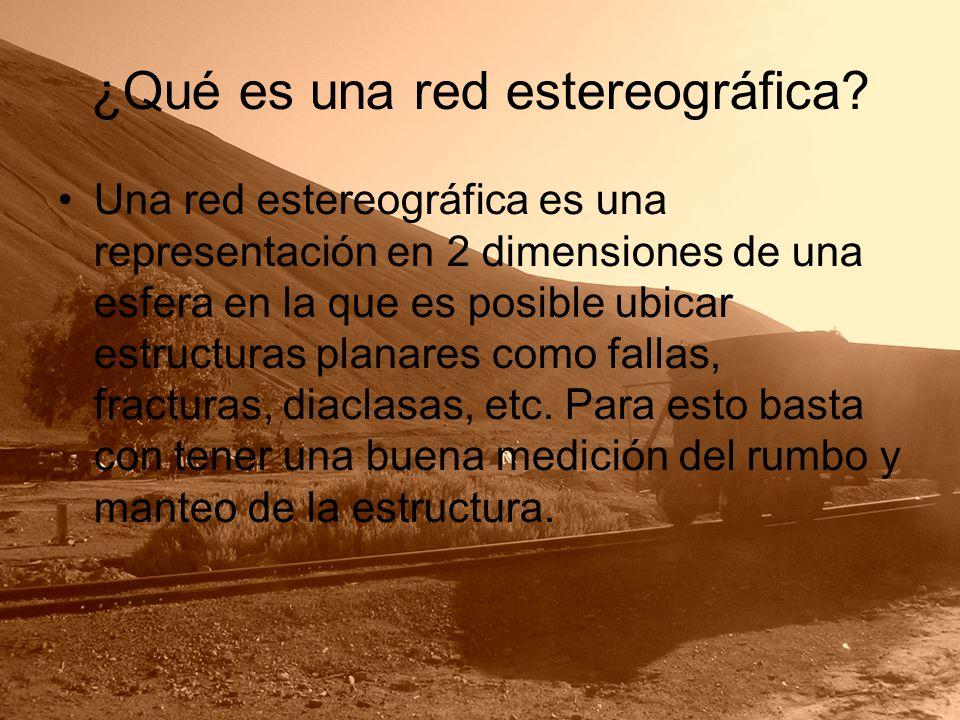

11 ¿Qué es una red estereográfica?
Una red estereográfica es una representación en 2 dimensiones de una esfera en la que es posible ubicar estructuras planares como fallas, fracturas, diaclasas, etc. Para esto basta con tener una buena medición del rumbo y manteo de la estructura.

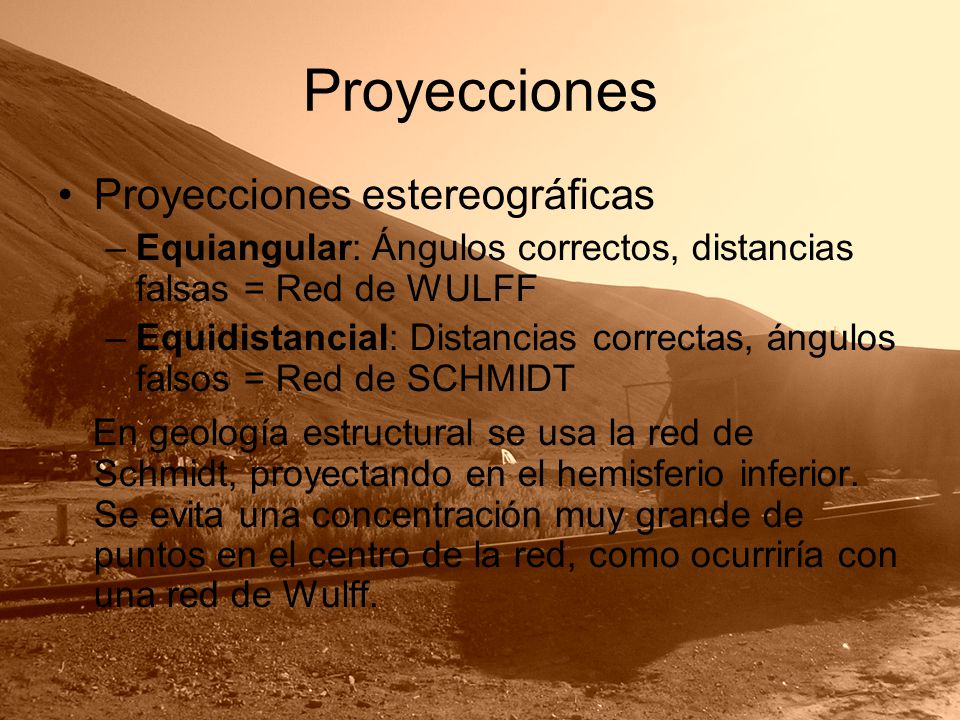

12 Proyecciones Proyecciones estereográficas
Equiangular: Ángulos correctos, distancias falsas = Red de WULFF Equidistancial: Distancias correctas, ángulos falsos = Red de SCHMIDT En geología estructural se usa la red de Schmidt, proyectando en el hemisferio inferior. Se evita una concentración muy grande de puntos en el centro de la red, como ocurriría con una red de Wulff.

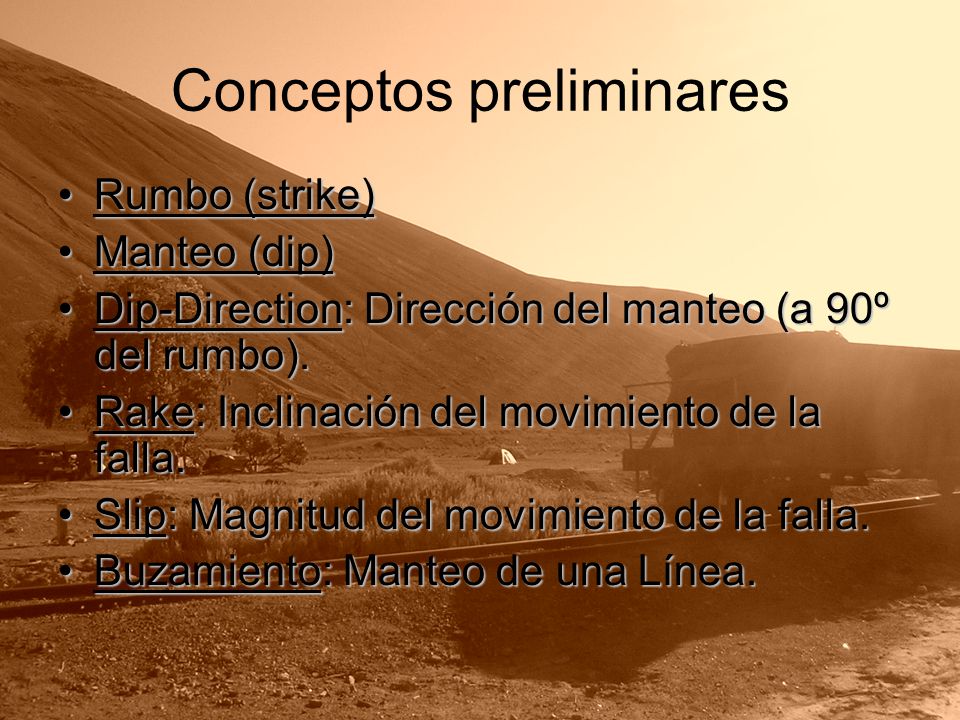

13 Conceptos preliminares
Rumbo (strike)‏ Manteo (dip)‏ Dip-Direction: Dirección del manteo (a 90º del rumbo). Rake: Inclinación del movimiento de la falla. Slip: Magnitud del movimiento de la falla. Buzamiento: Manteo de una Línea.

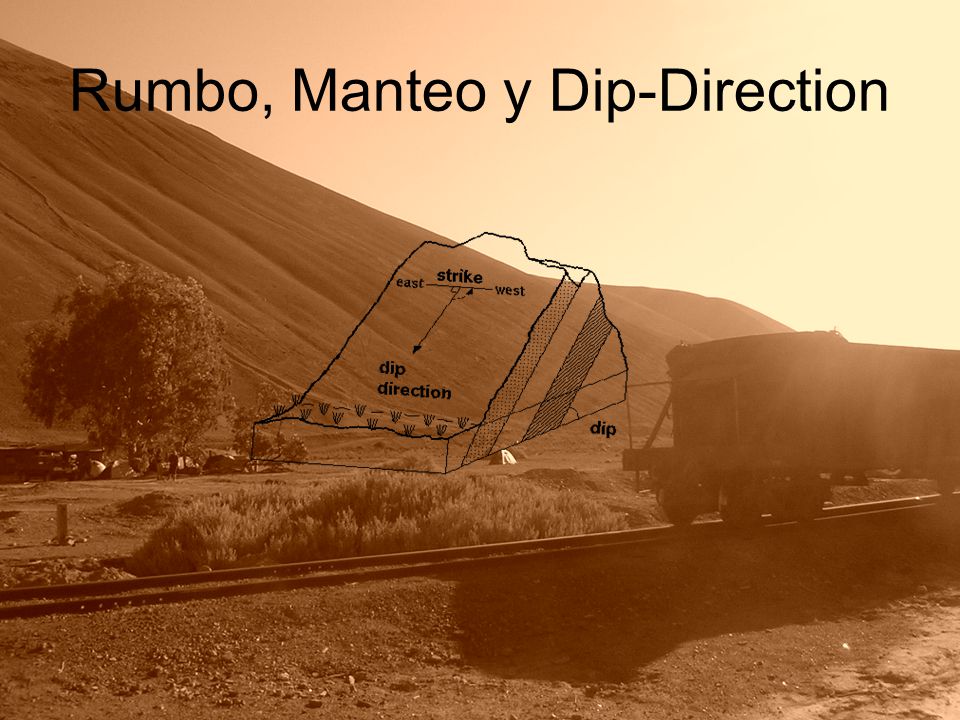

14 Rumbo, Manteo y Dip-Direction

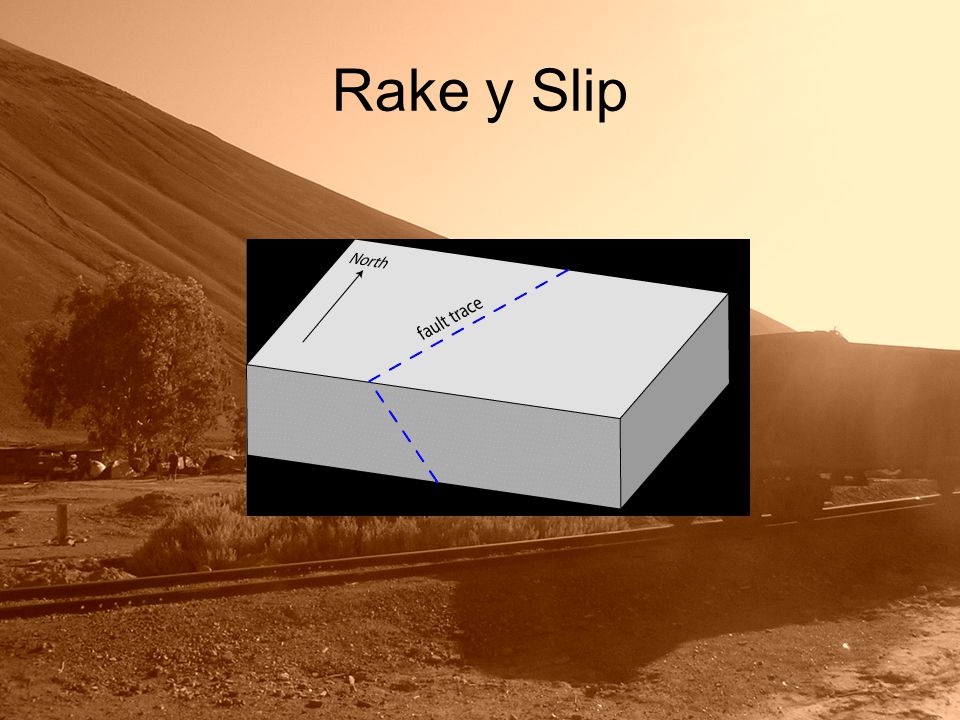

15 Rake y Slip

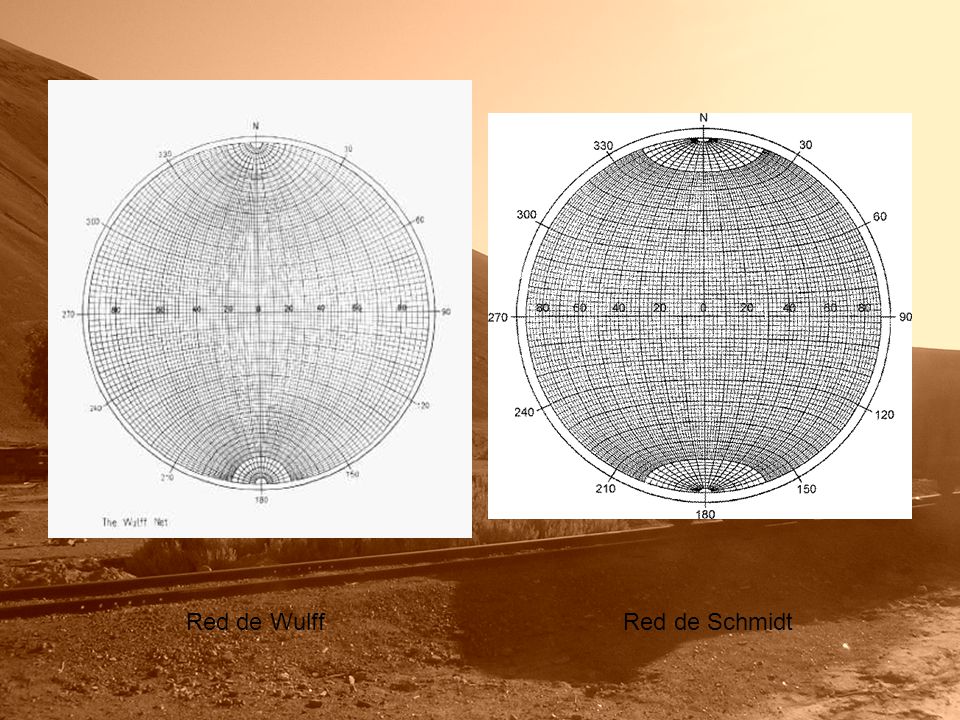

16 Red de Wulff Red de Schmidt

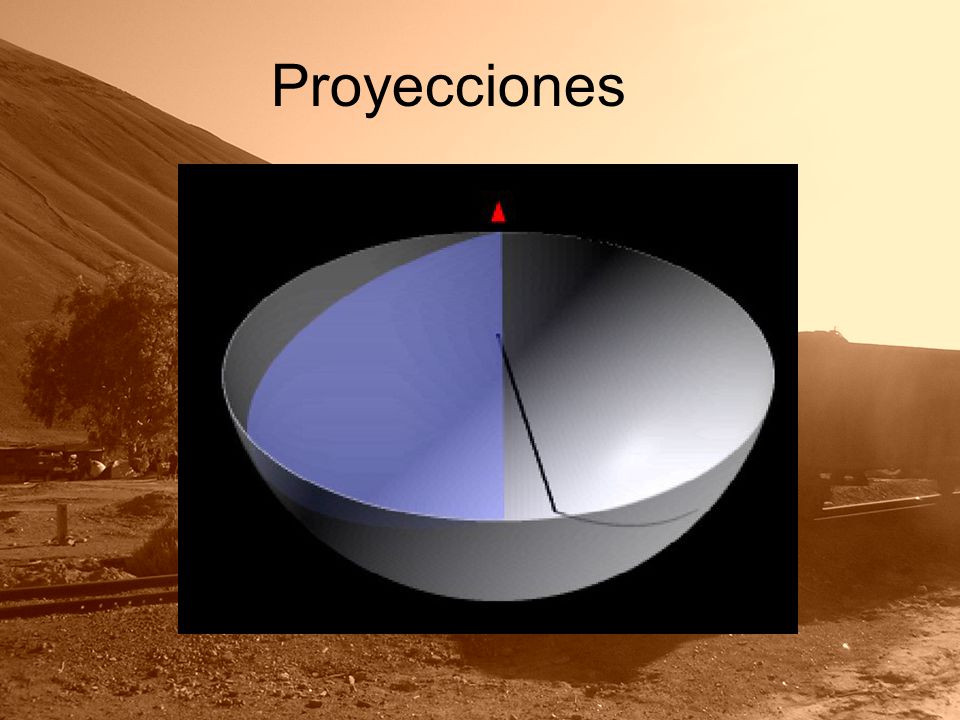

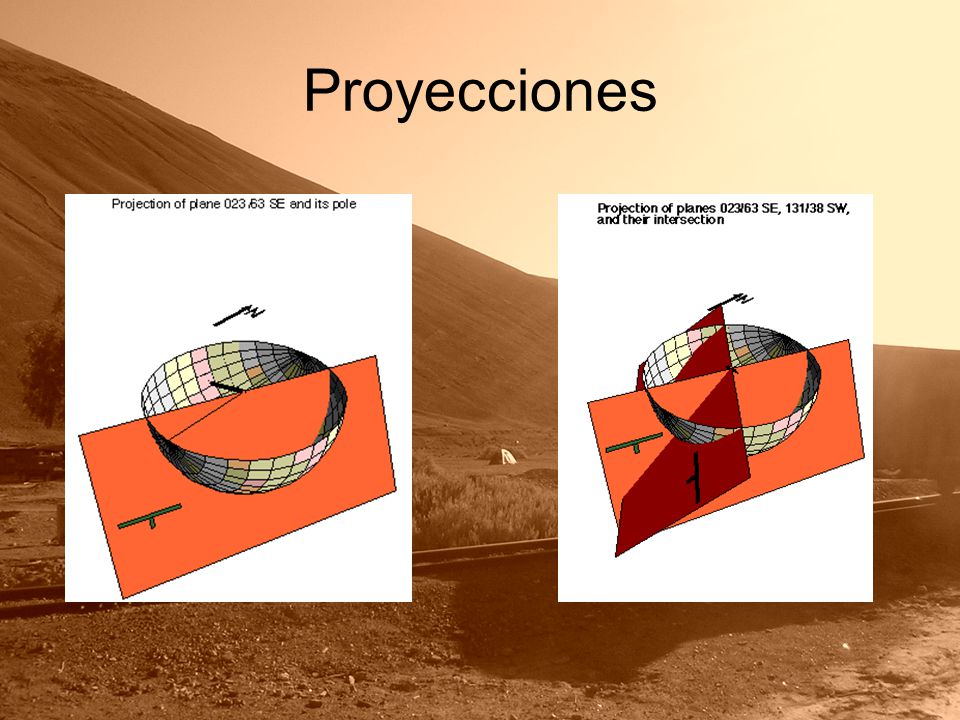

17 Proyecciones

18 Proyecciones

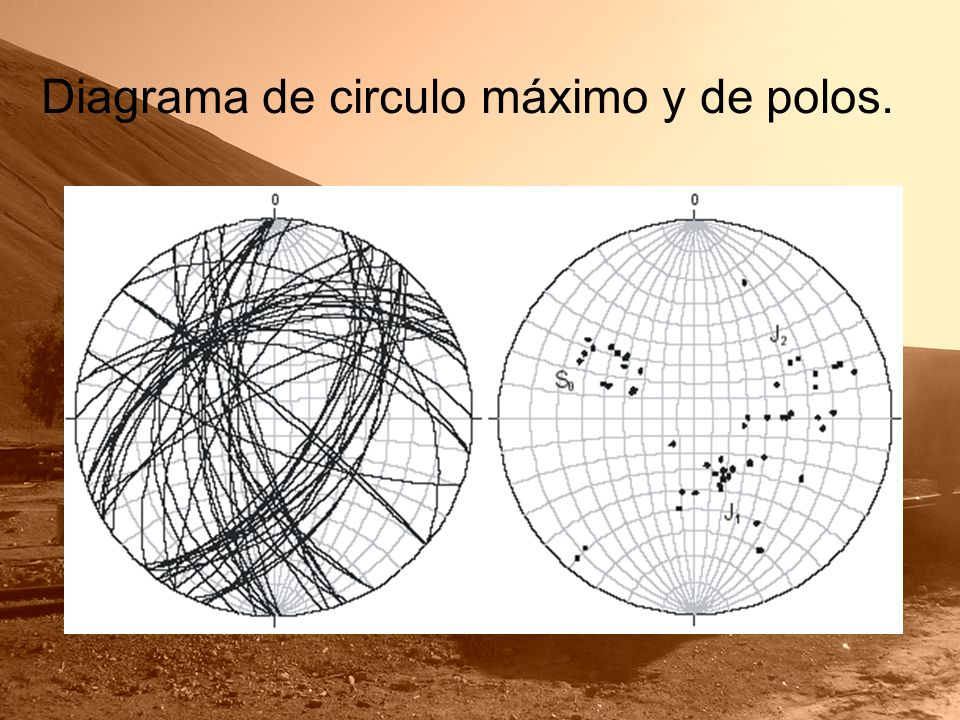

19 Diagrama de circulo máximo y de polos.

20 Proyecciones Red de Conteo (Kalsbeek)‏ Plotear todos los datos
en la red de schmidt como polos Traspasar los datos a la red de Kalsbeek Contar el numero de polos dentro de un hexágono. Anotar este número en el centro del hexágono Contar los puntos “al otro lado” Calcular los porcentajes %= [(Valor del Nodo)/(Total)]*100 Crear los contornos

21

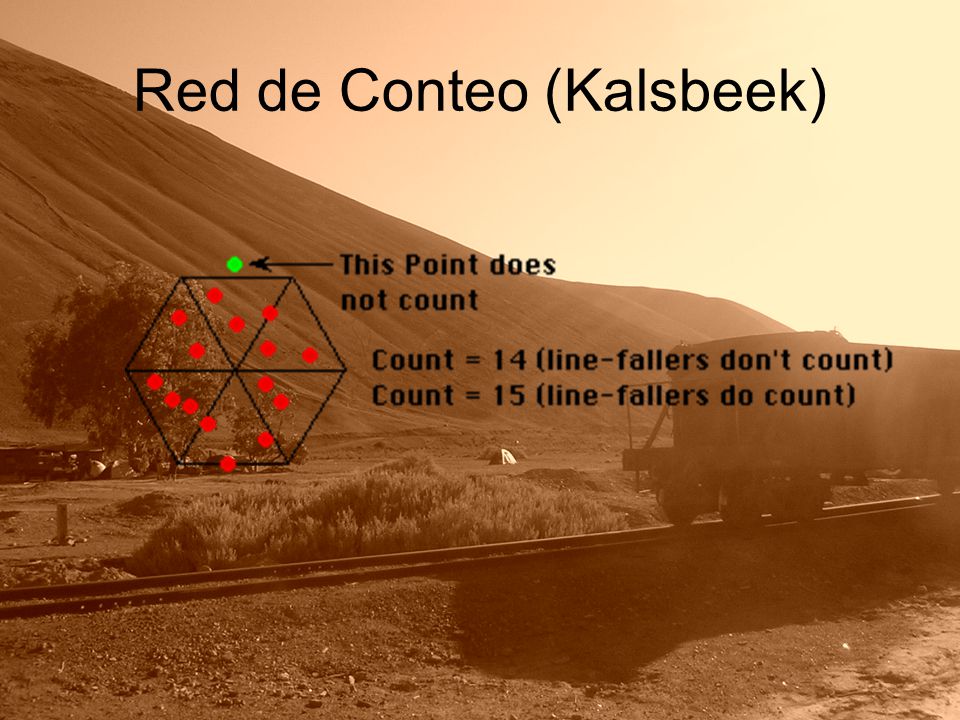

22 Red de Conteo (Kalsbeek)‏

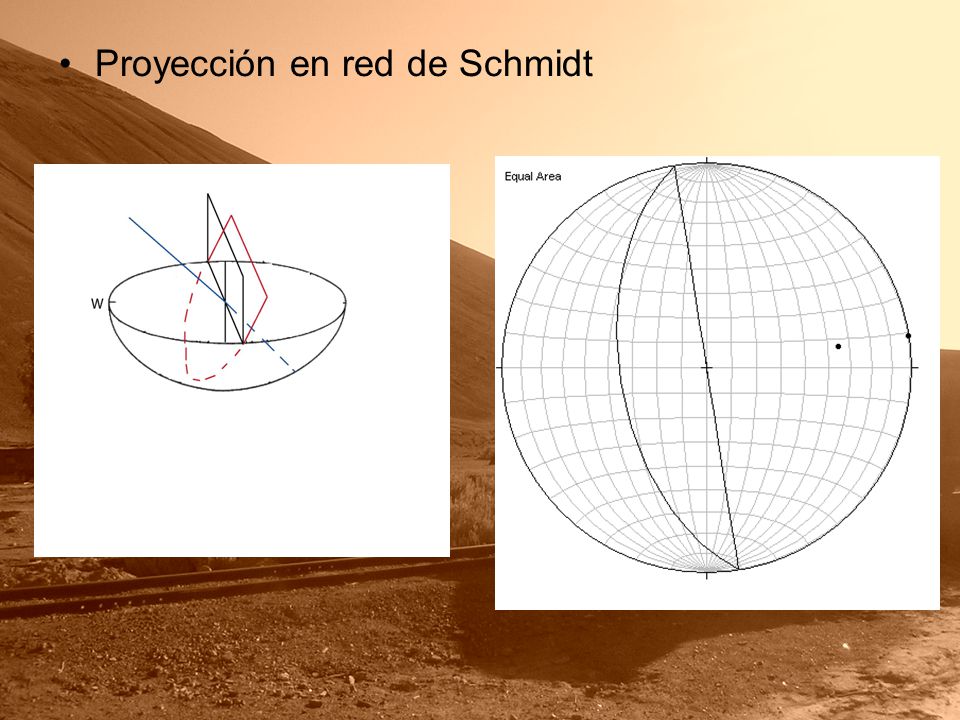

23 Proyección en red de Schmidt

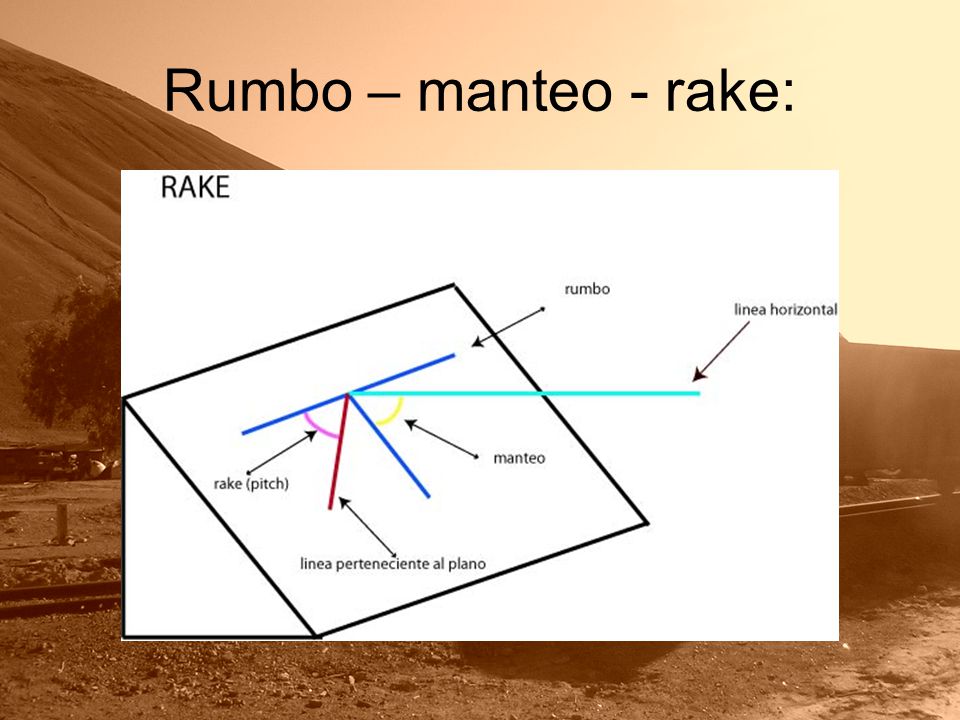

24 Rumbo – manteo - rake:

25

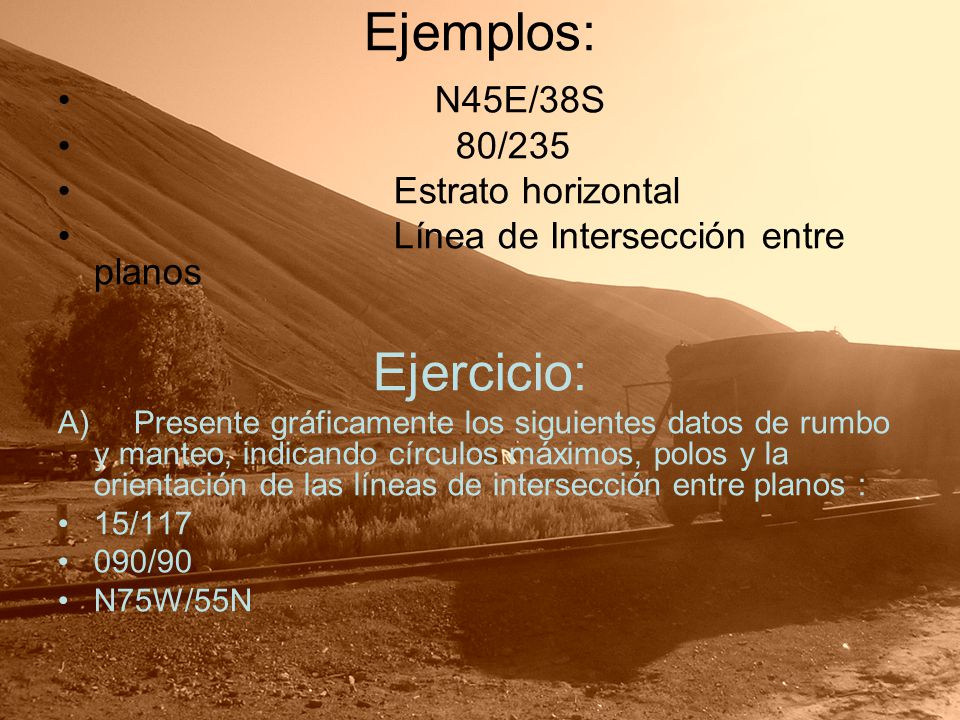

26 Ejemplos: Ejercicio: N45E/38S 80/235 Estrato horizontal
Línea de Intersección entre planos Ejercicio: A) Presente gráficamente los siguientes datos de rumbo y manteo, indicando círculos máximos, polos y la orientación de las líneas de intersección entre planos : 15/117 090/90 N75W/55N

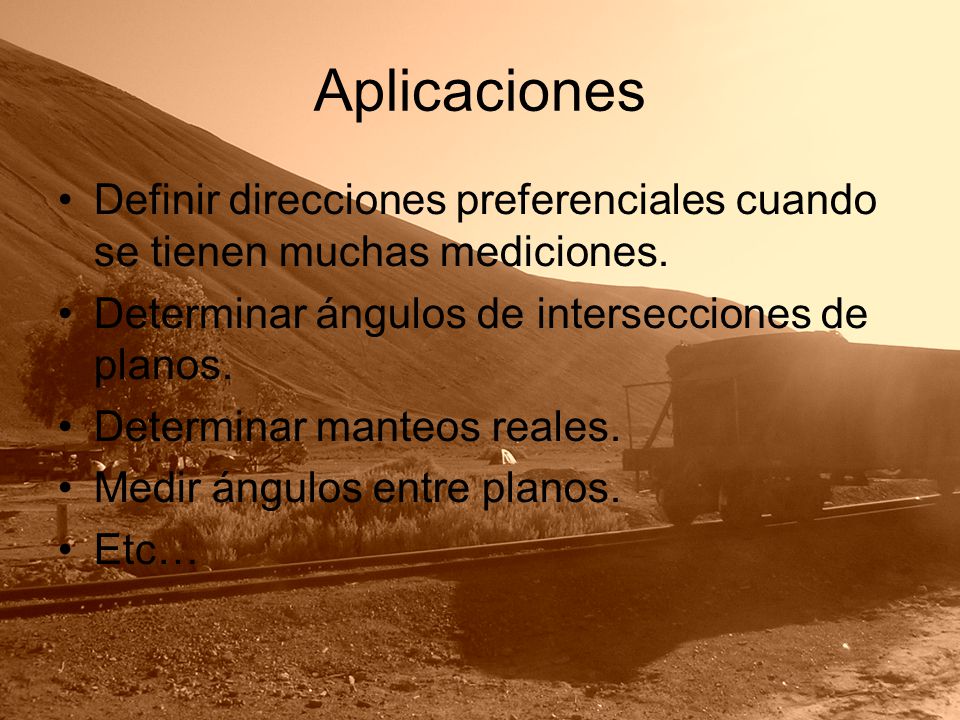

27 Aplicaciones Definir direcciones preferenciales cuando se tienen muchas mediciones. Determinar ángulos de intersecciones de planos. Determinar manteos reales. Medir ángulos entre planos. Etc…

28 Ejemplos

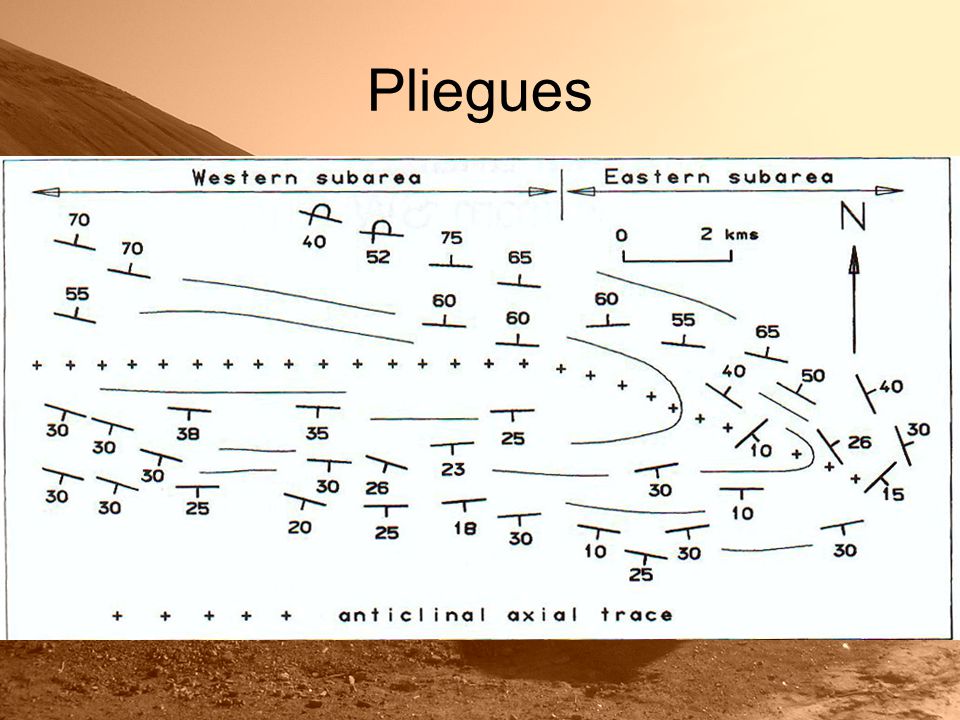

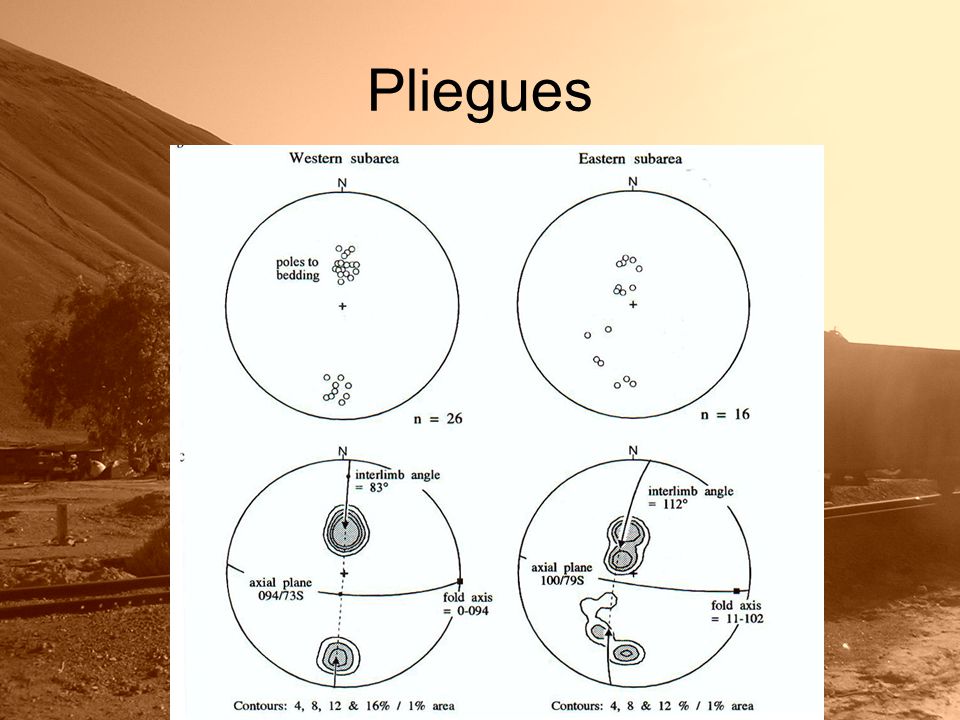

29 Pliegues

30 Pliegues

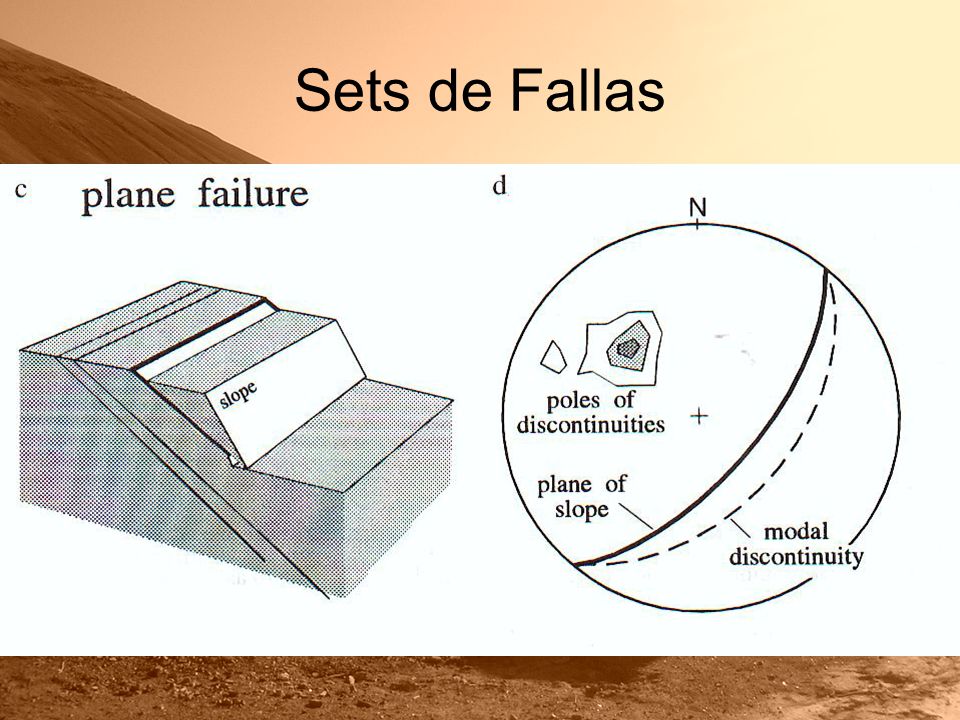

31 Sets de Fallas

32 Sets de Fallas

33 Ploteo en redes (DIPS)‏

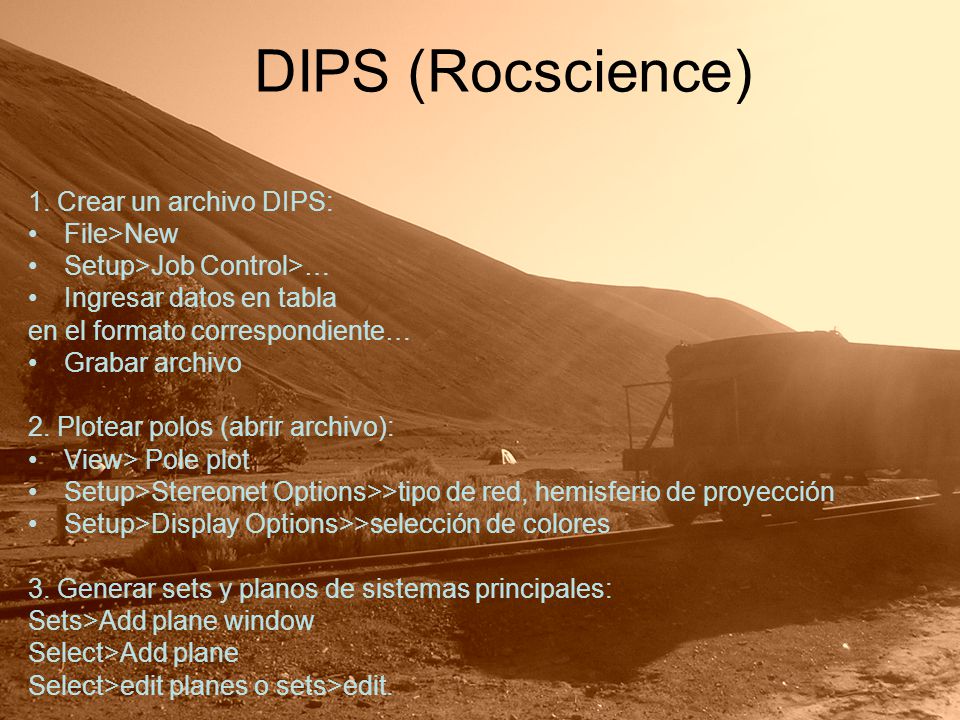

34 DIPS (Rocscience)‏ 1. Crear un archivo DIPS: File>New
Setup>Job Control>… Ingresar datos en tabla en el formato correspondiente… Grabar archivo 2. Plotear polos (abrir archivo): View> Pole plot Setup>Stereonet Options>>tipo de red, hemisferio de proyección Setup>Display Options>>selección de colores 3. Generar sets y planos de sistemas principales: Sets>Add plane window Select>Add plane Select>edit planes o sets>edit.

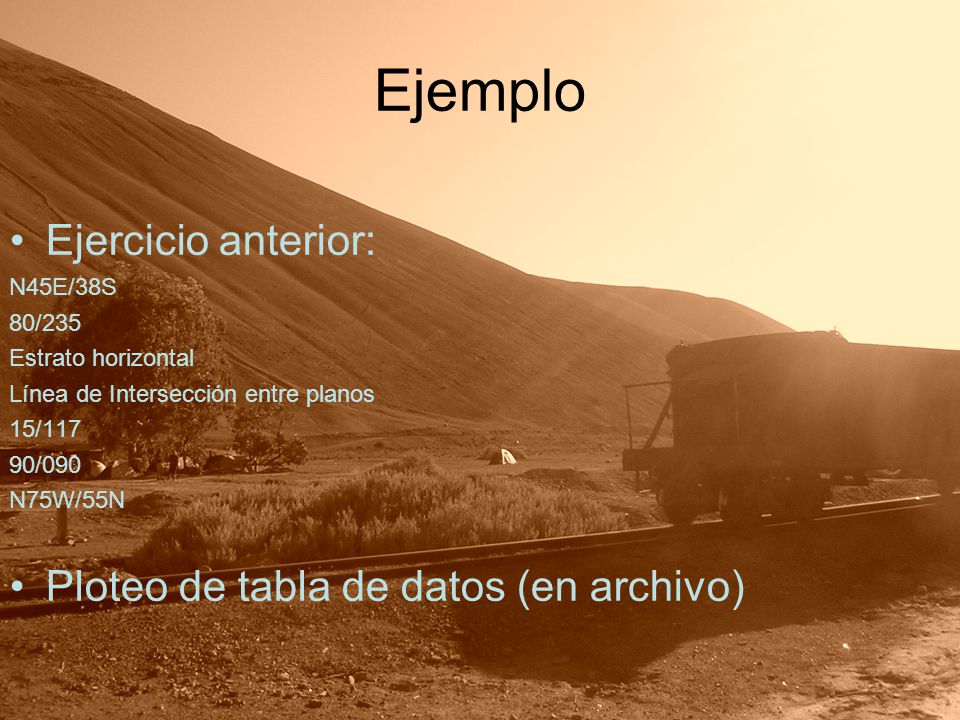

35 Ejemplo Ejercicio anterior: Ploteo de tabla de datos (en archivo)‏
N45E/38S 80/235 Estrato horizontal Línea de Intersección entre planos 15/117 90/090 N75W/55N Ploteo de tabla de datos (en archivo)‏

36 FIN…
