FUENTE SÍSMICA Fallamiento Mecanismo focal Diagrama de radiación

Presentación del tema: "FUENTE SÍSMICA Fallamiento Mecanismo focal Diagrama de radiación"— Transcripción de la presentación:

1 FUENTE SÍSMICA Fallamiento Mecanismo focal Diagrama de radiación Representación esterográfica

2 Falla de San Andrés, California, EUA

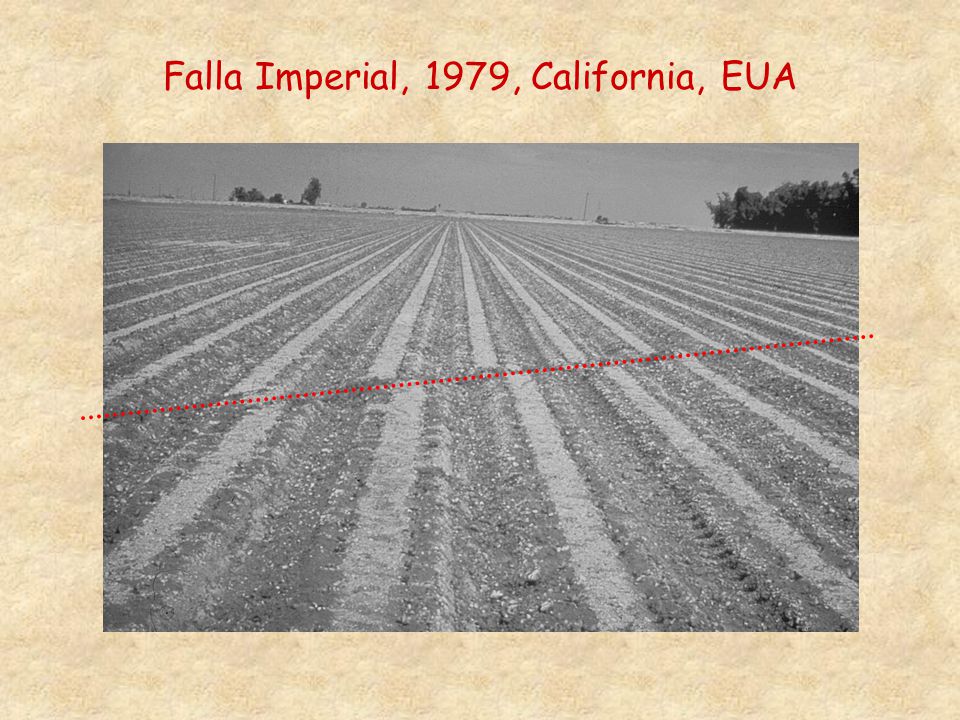

3 Falla Imperial, 1979, California, EUA

4 Falla cerca del lago Crowley, California, EUA

5 Fallamiento: modelo del rebote elástico

6 Descripción Geométrica del Fallamiento

7 Modos Básicos de Fallamiento

8 Movimiento de Paratícula de Primeros Arribos
dilatación compresión T P

9 Conjunto de Fuerzas Equivalente a una Dislocación
Doble par de fuerzas de cuerpo

10 Patrón de Radiación: onda P
Desplazamientos Radiales

11 Momento Sísmico Escalar

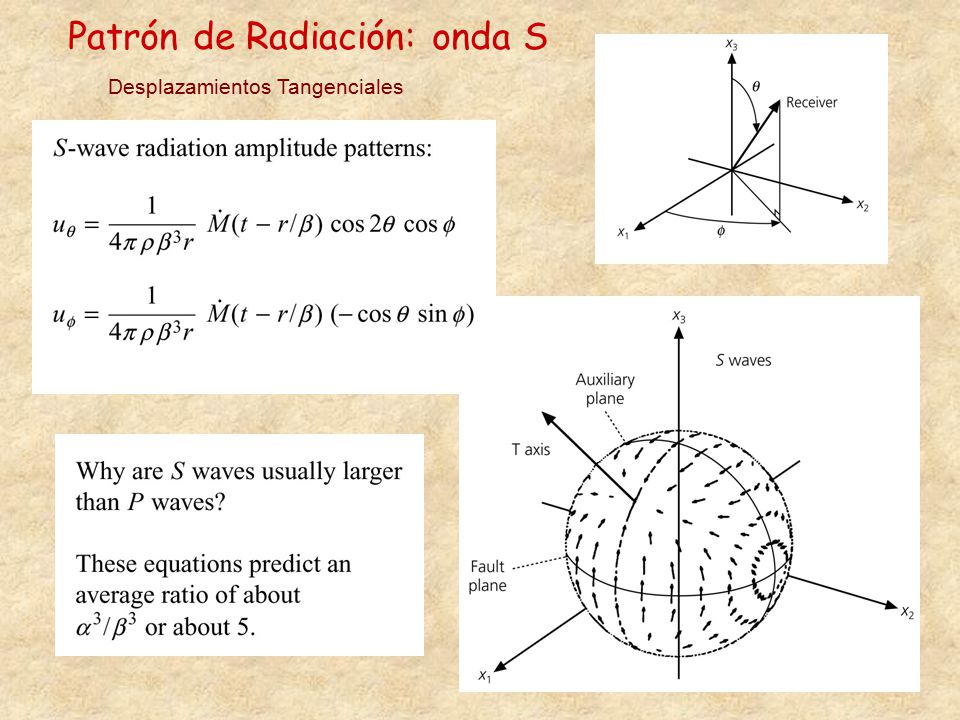

12 Patrón de Radiación: onda S
Desplazamientos Tangenciales

13 Patrón de Radiación: ondas P y S

14 Representación Esterográfica de la Fuente

15 Angulos de Incidencia en la Fuente

16 Red Esterográfica

17 Representación Esterográfica de un Plano

18 Representación Esterográfica de un Plano

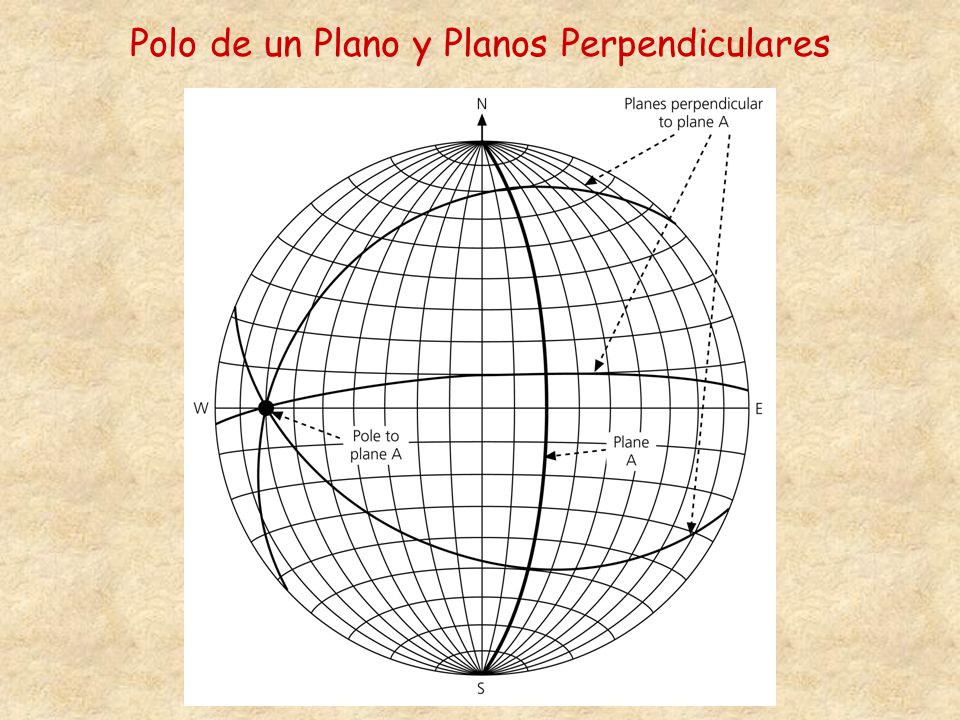

19 Polo de un Plano y Planos Perpendiculares

20 Representación Esterogáfica de un Rayo en la Fuente
(50°) (50°)

21 Determinación del Mecanismo Focal con Polaridad de Primeros Arribos

22 Determinación de mecanismos focales con polaridad de primeros arribos
Determinar la localización del foco (P-S) Obtener los sismogramas de un arreglo de instrumentos alrededor del epicentro (involucra modelo de corteza para determinar las trayectorias de viaje) Dibujar los puntos de intersección de los rayos (ángulos de salida) sobre una proyeccción estereográfica de igual área (semi-esfera inferior) Asignar la polaridad de los primeros arribos (dilatación o compresión) a las intersecciones de los rayos con la semiesfera inferior. Evaluar la distribución para dibujar dos planos perpendiculares separados en campos dilatacionales y compresionales Usar geología local/regional para discriminar c/u.

23 Representación Esterográfica de la Fuente Sísmica

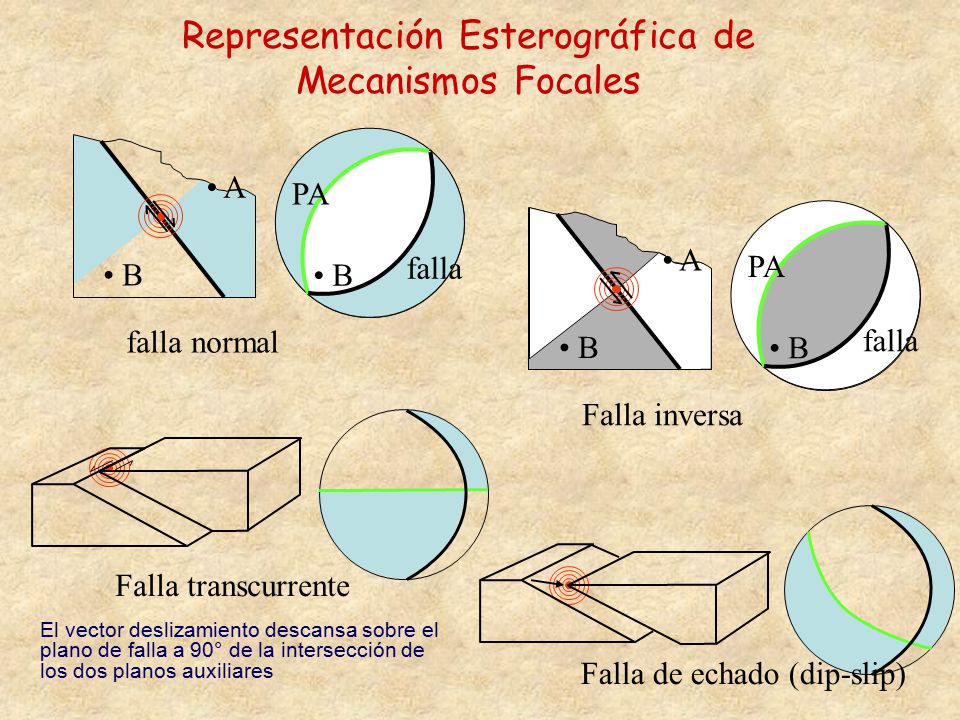

24 Representación Esterográfica de Mecanismos Focales
falla normal A B falla PA • B Falla inversa A B falla PA • B Falla transcurrente Falla de echado (dip-slip) El vector deslizamiento descansa sobre el plano de falla a 90° de la intersección de los dos planos auxiliares

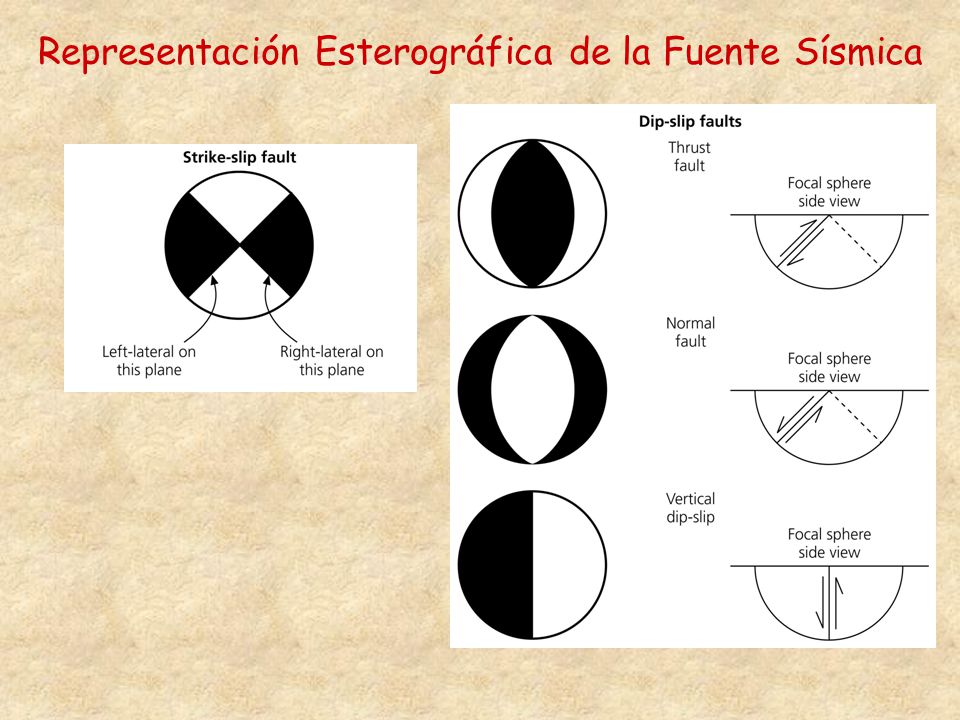

25 Representación Esterográfica de la Fuente Sísmica
Falla con rumbo N-S y echado fijo: varición del ángulo de deslizamiento (rake)

26 Mecanismos de Ruptura en México
Inversos de bajo ángulo (shallow thrust) Normales profundidad intermedia (normal inslab) (Pacheco and Singh, 2010)

27 Tarea Determine la orientación de los planos de falla y de los vectores de deslizamiento (i.e. mecanismo focal) de los siguientes 4 ejemplos: Falla normal orientada hacia el norte, con echado este u oeste de aproximadamente 45° Falla oblicua, lateral derecha y deslizamiento inverso (aprox. N50°E/20°W) o lateral izquierda y deslizamiento inverso (aprox. N5°W/80°E) Falla oblicua, deslizamiento dominante inverso, con componente lateral derecha (aprox. N35°W/50°W) o lateral izquierda (aprox. N55°W/40°E) Falla oblicua, strike slip dominante, aprox. N40°W/70°W (lateral derecha), o N35°E/70°E (lateral izquierda).
