1 UNIVERSIDAD DE GUDALAJARA Centro Universitario de Arte Arquitectura y Diseño Sistemas Mécanicos Hidráulicos y Sanitarios Sistemas Hidráulicos Ejemplo en Clase Ing. José Arturo Gleason Espíndola Calendario 2011-B

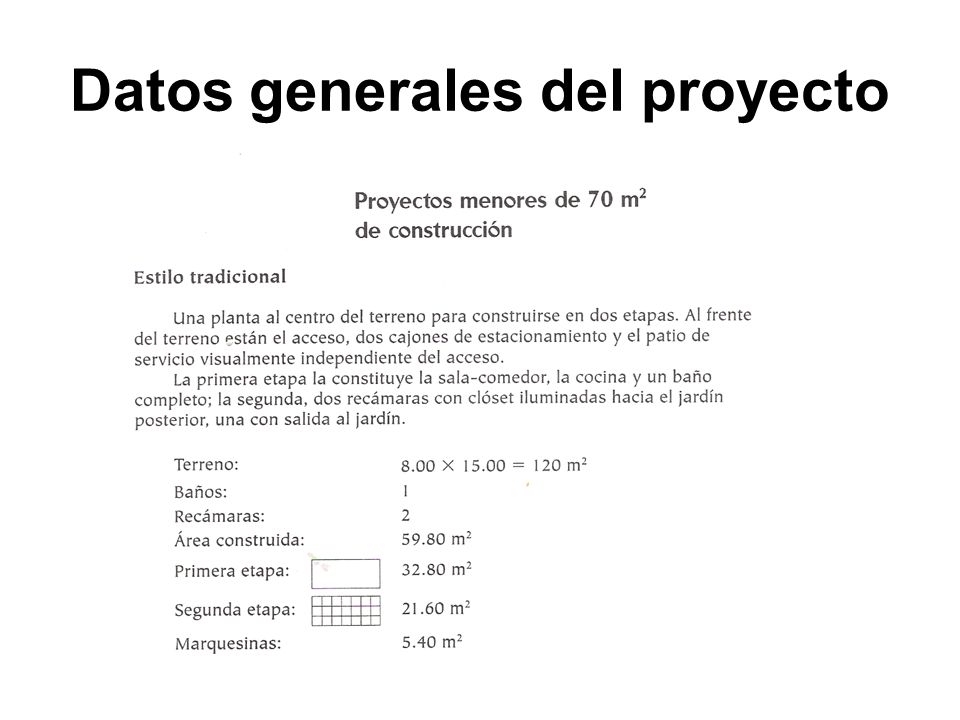

2 Datos generales del proyecto

3

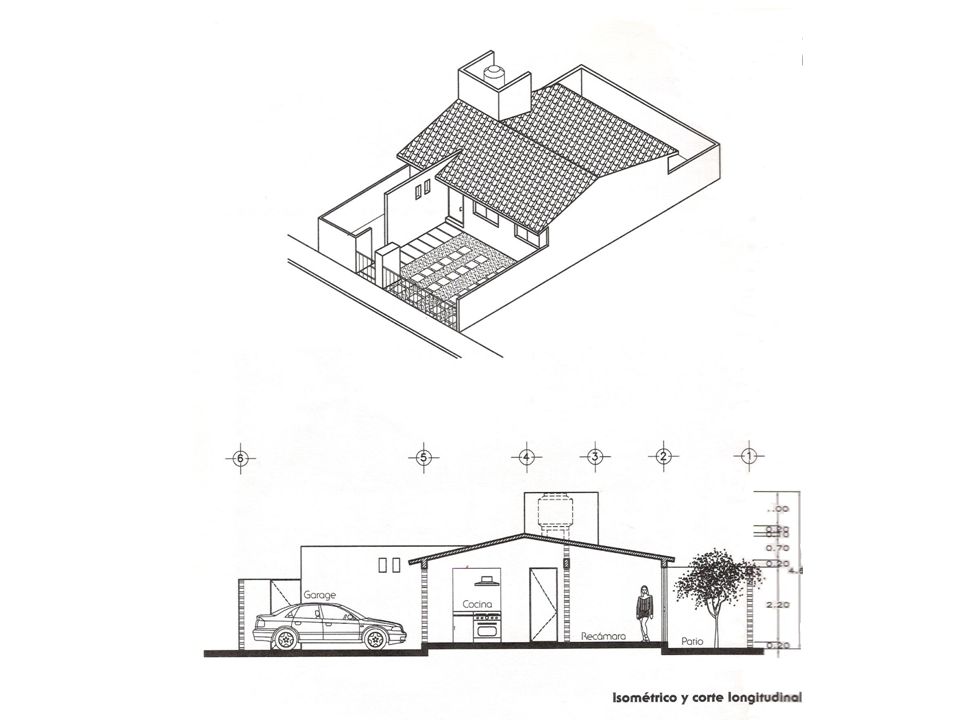

4

5 1. Cálculo de Consumo

6 1. Cálculo de consumo De acuerdo con la Tabla 1, se puede asignar una dotación 150 litros/hab/día (habitación tipo popular) El número de personas de acuerdo a la Tabla 2, se calcula como : Personas = 2 recámaras X 2 + 1 = 5 personas Volumen = 5 personas * 150 lts/hab/día = 750 lts/día

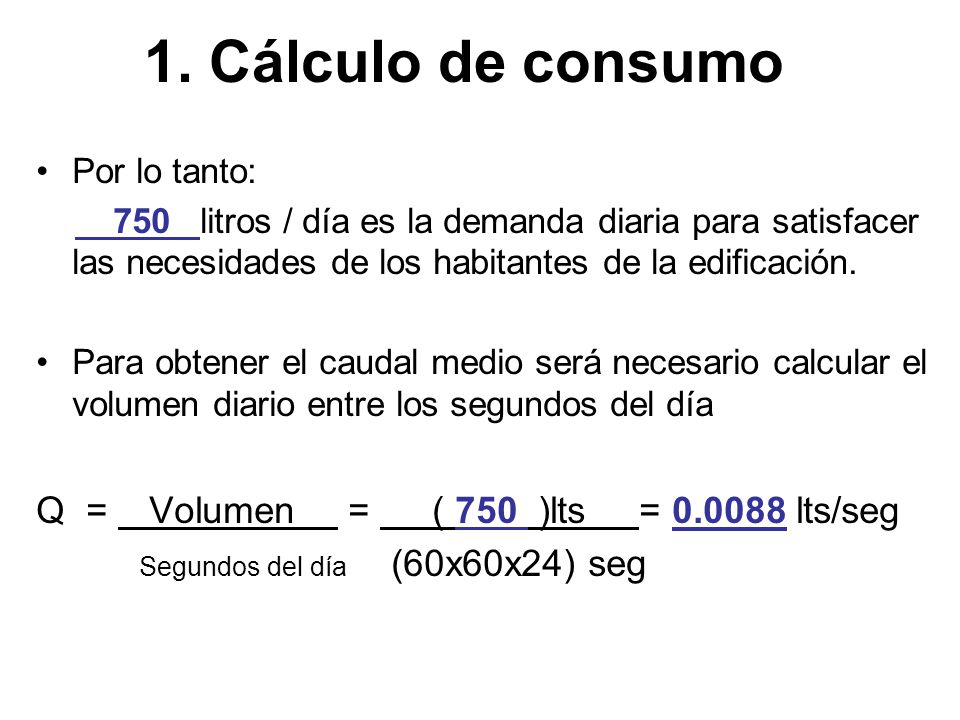

7 1. Cálculo de consumo Por lo tanto: 750 litros / día es la demanda diaria para satisfacer las necesidades de los habitantes de la edificación. Para obtener el caudal medio será necesario calcular el volumen diario entre los segundos del día Q = Volumen = ( 750 )lts = 0.0088 lts/seg Segundos del día (60x60x24) seg

8 2. Determinar el tipo de suministro

9 Sistema hidroneumático

10 3. Trazo del sistema en planta

11 Identificar áreas de servicio Agua Fría Agua Caliente

12 Red de servicio municipal

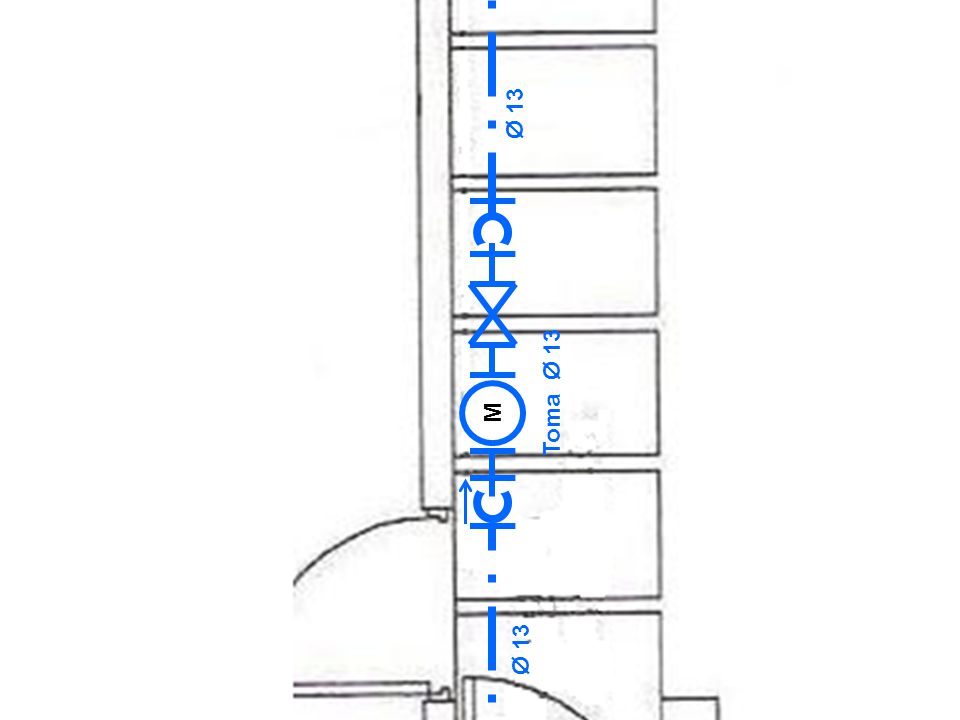

13 M Ø 13 Toma Ø 13 Ø 13

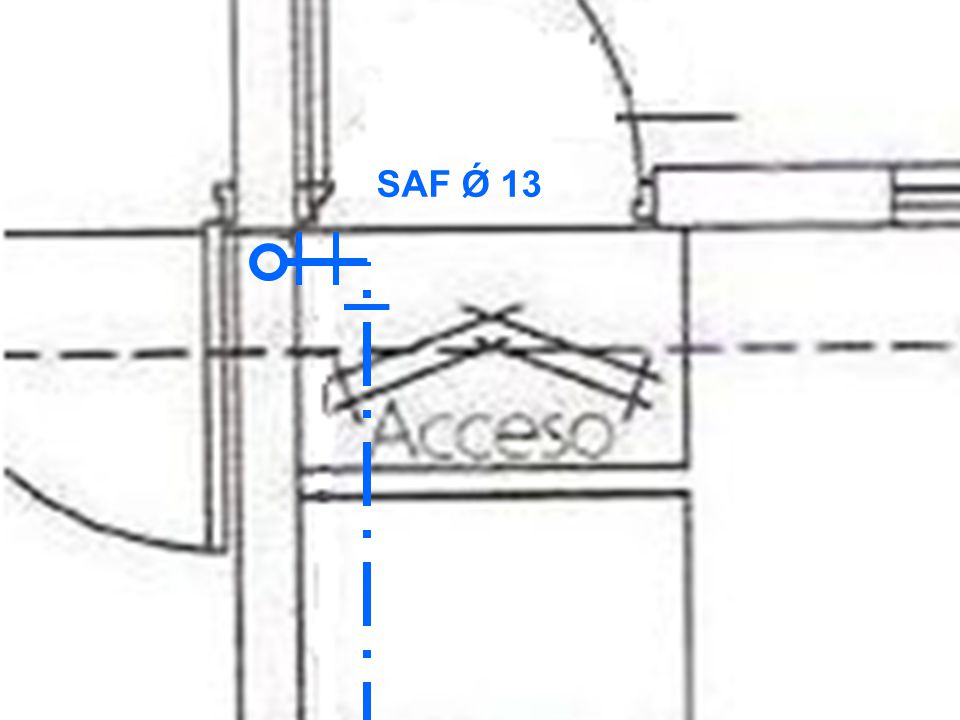

14 SAF Ǿ 13

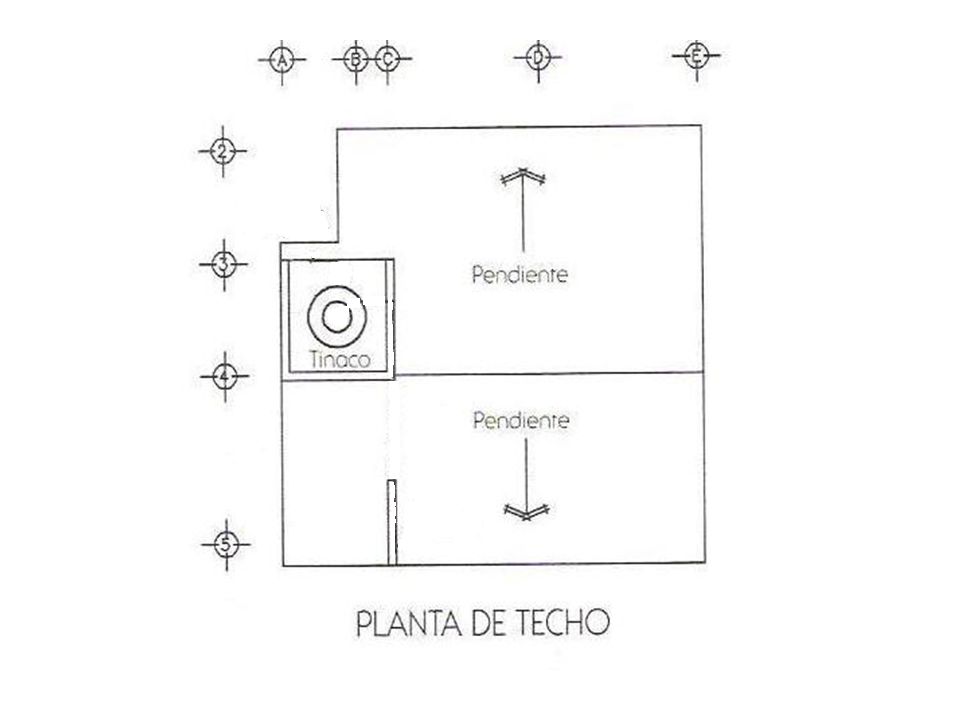

15

16 Ø 13 SAF Ǿ 13

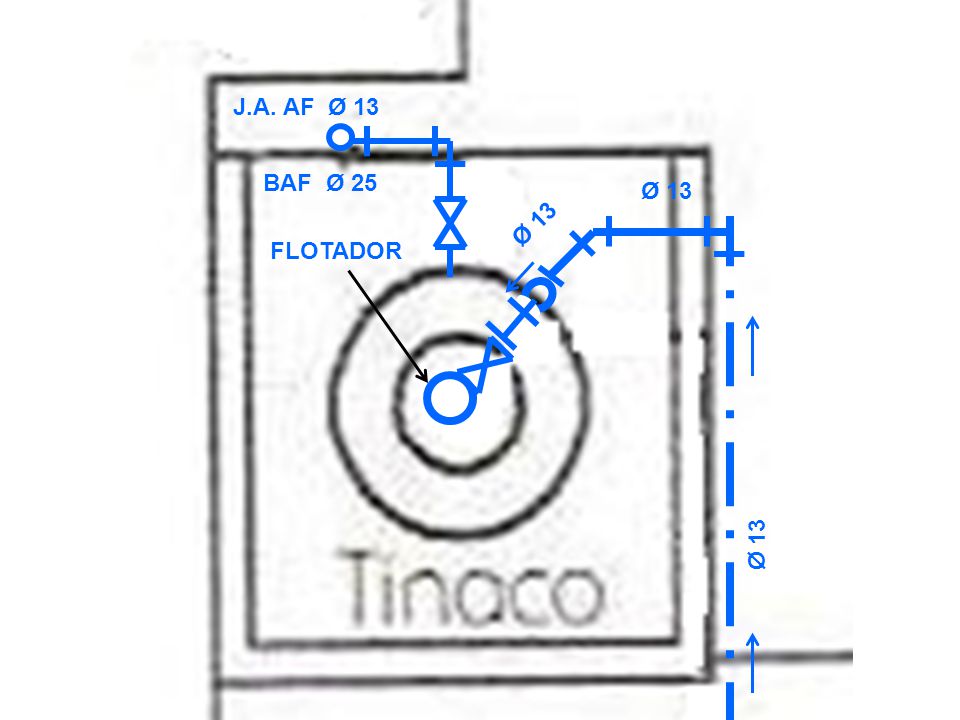

17 Ø 13 FLOTADOR J.A. AF Ø 13 BAF Ø 25

18 Ø 13 Ø 25 Ø 13 Ø 25 BAÑO

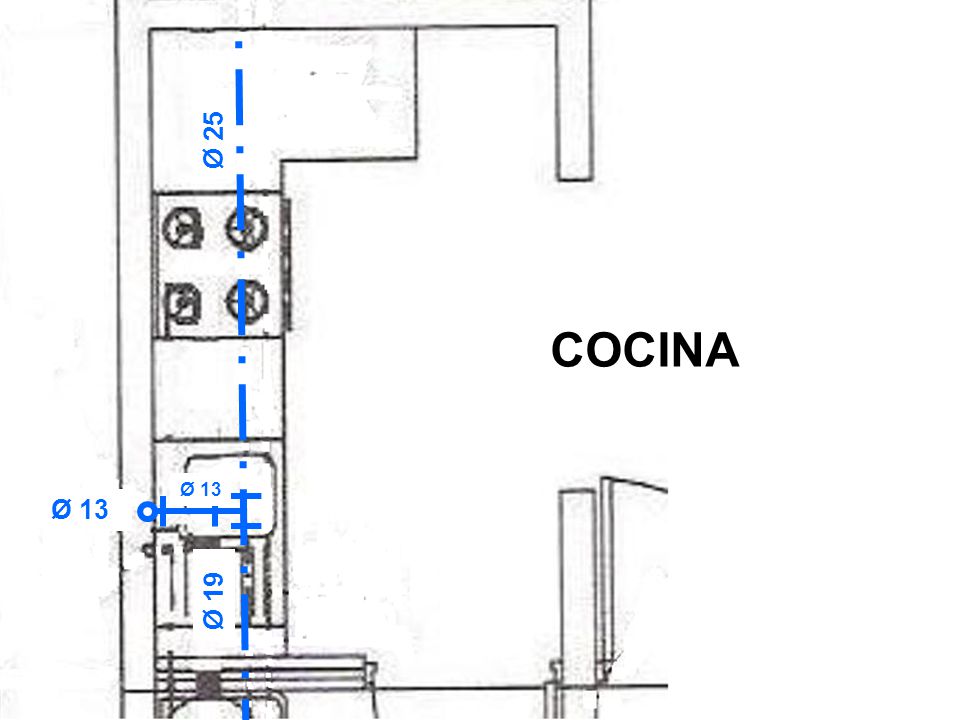

19 Ø 25 Ø 13 Ø 19 COCINA

20 Ø 19 Ø 13 Ø 19 Ø 13 JA. AC Ø 19 PATIO

21 Ø 25 Ø 13 Ø 19 COCINA Ø 13 Ø 19

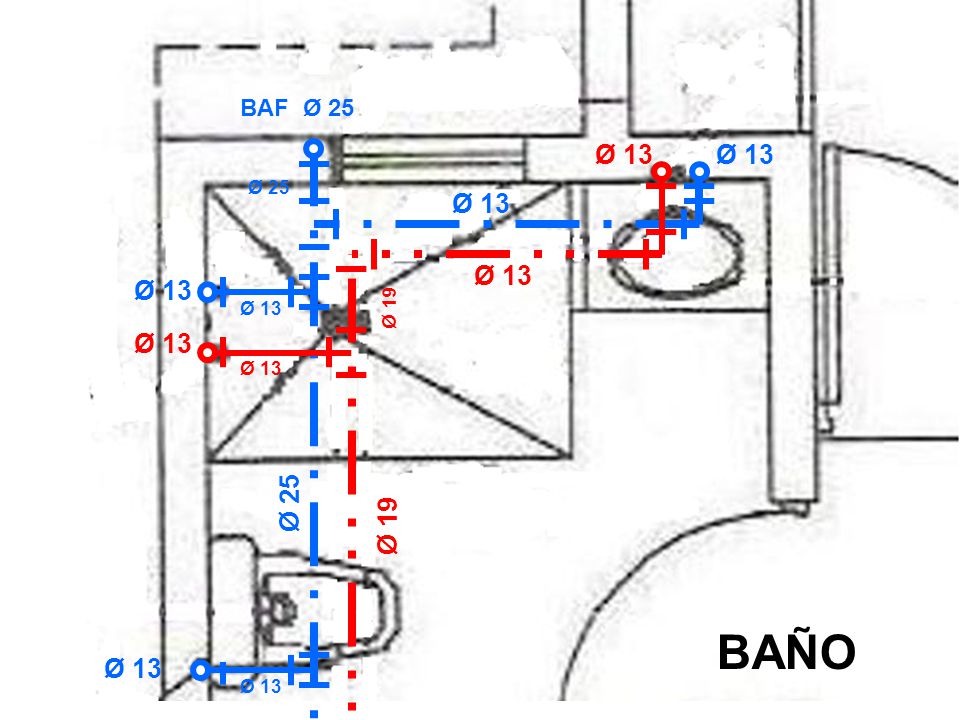

22 BAF Ø 25 Ø 13 Ø 25 Ø 13 Ø 25 BAÑO Ø 19 Ø 13 Ø 19 Ø 13

23 4. Trazo del sistema en isométrico

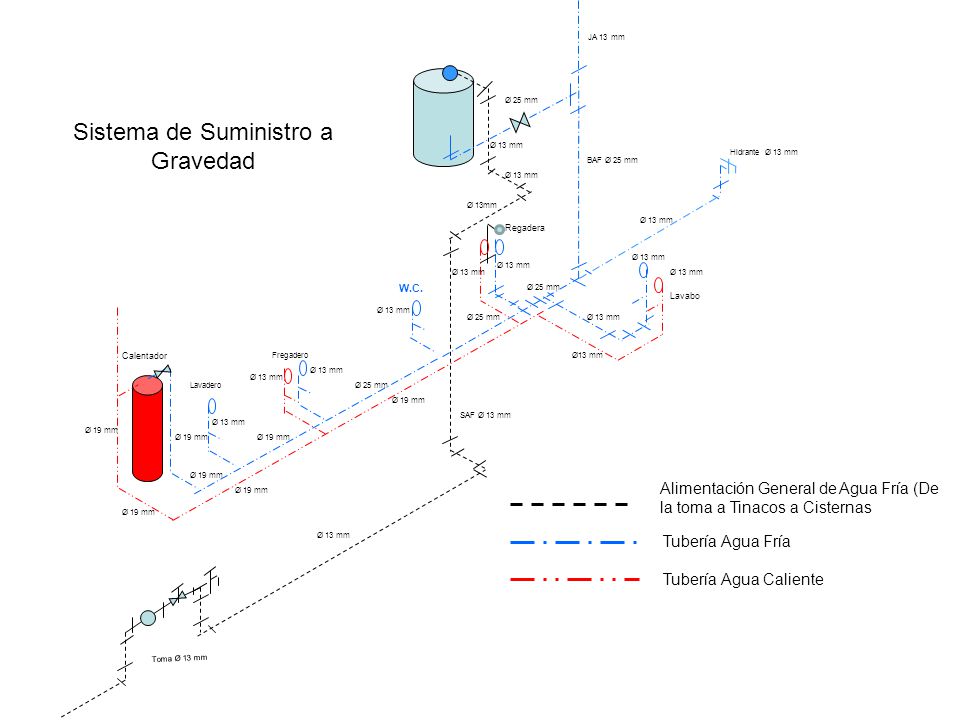

24 Toma Ø 13 mm SAF Ø 13 mm Alimentación General de Agua Fría (De la toma a Tinacos a Cisternas Tubería Agua Fría W.C. Tubería Agua Caliente BAF Ø 25 mm Ø 13 mm Lavabo Ø13 mm Ø 25 mm Ø 13 mm Regadera Ø 13 mm Ø 25 mm Ø 13 mm Fregadero Ø 13 mm Lavadero Ø 19 mm Ø 13 mm Ø 19 mm Calentador Ø 13mm Sistema de Suministro a Gravedad Hidrante Ø 13 mm Ø 13 mm JA 13 mm

25 5. Cálculo de cisterna

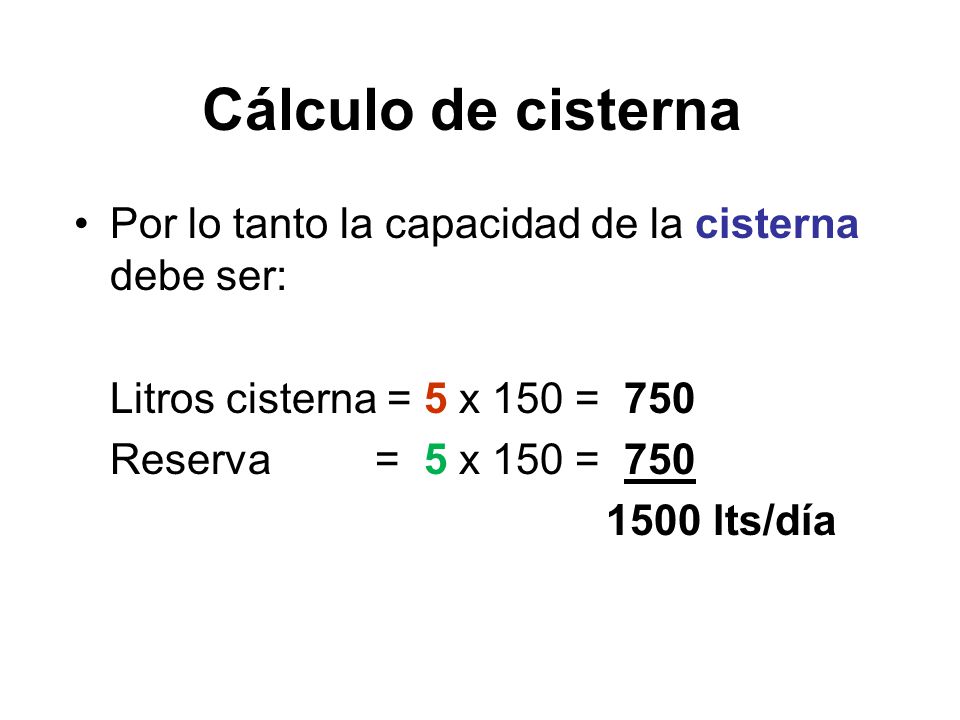

26 Cálculo de cisterna Por lo tanto la capacidad de la cisterna debe ser: Litros cisterna = 5 x 150 = 750 Reserva = 5 x 150 = 750 1500 lts/día

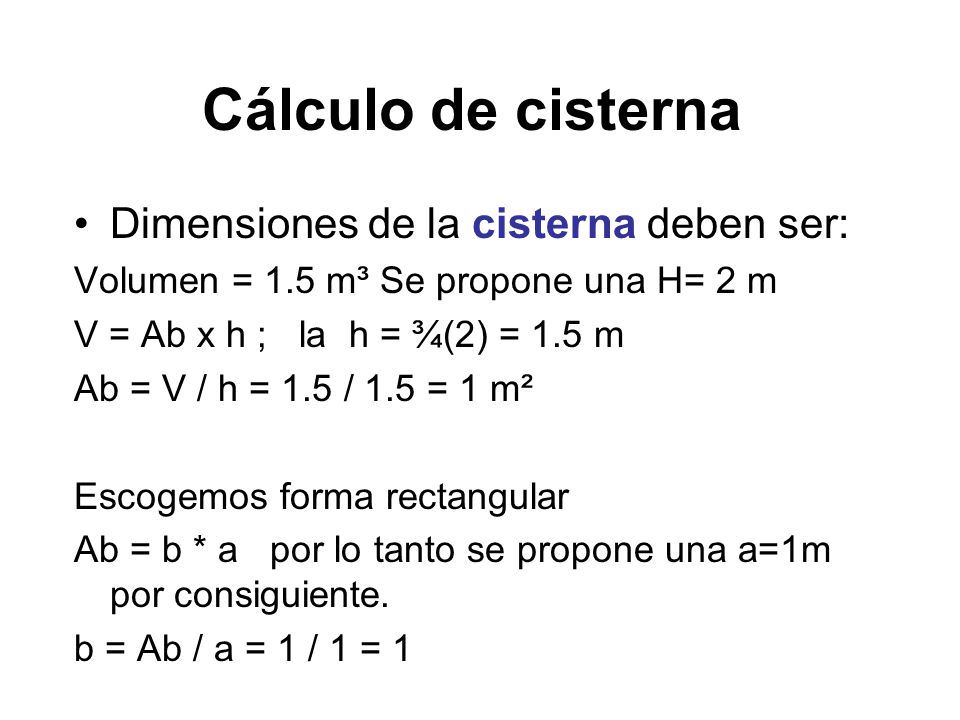

27 Cálculo de cisterna Dimensiones de la cisterna deben ser: Volumen = 1.5 m³ Se propone una H= 2 m V = Ab x h ; la h = ¾(2) = 1.5 m Ab = V / h = 1.5 / 1.5 = 1 m² Escogemos forma rectangular Ab = b * a por lo tanto se propone una a=1m por consiguiente. b = Ab / a = 1 / 1 = 1

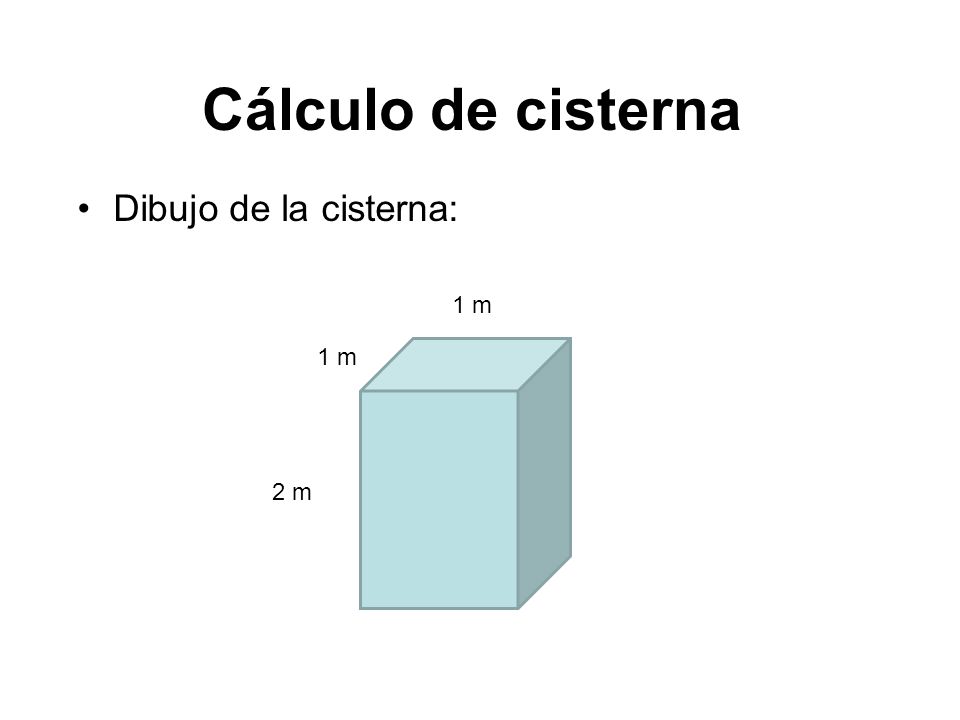

28 Cálculo de cisterna Dibujo de la cisterna: 1 m 2 m

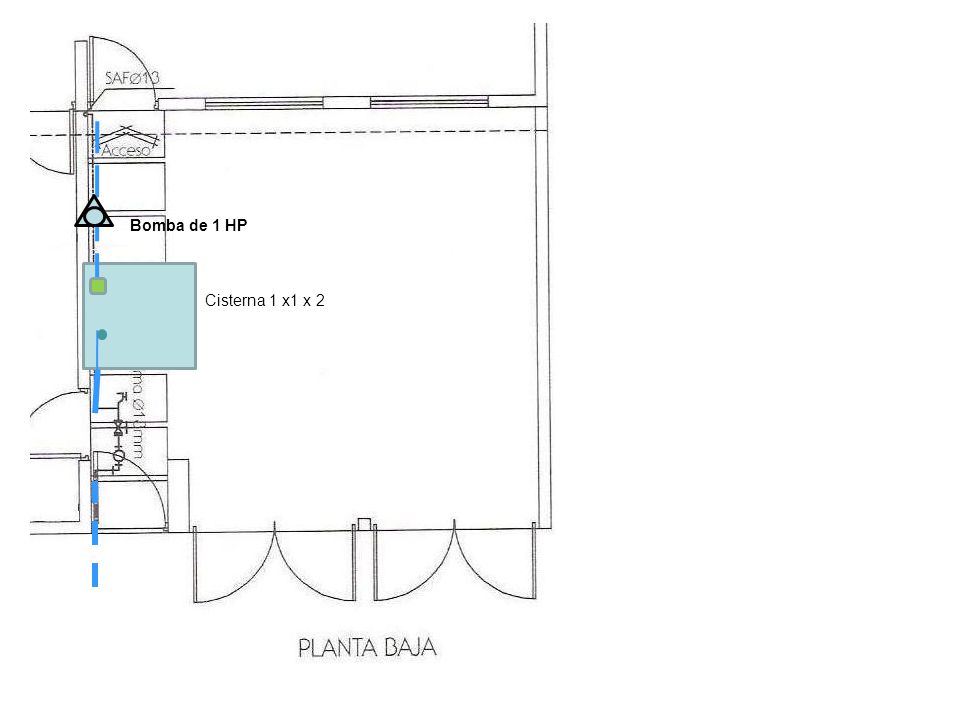

29 Cisterna 1 x1 x 2 Bomba de 1 HP

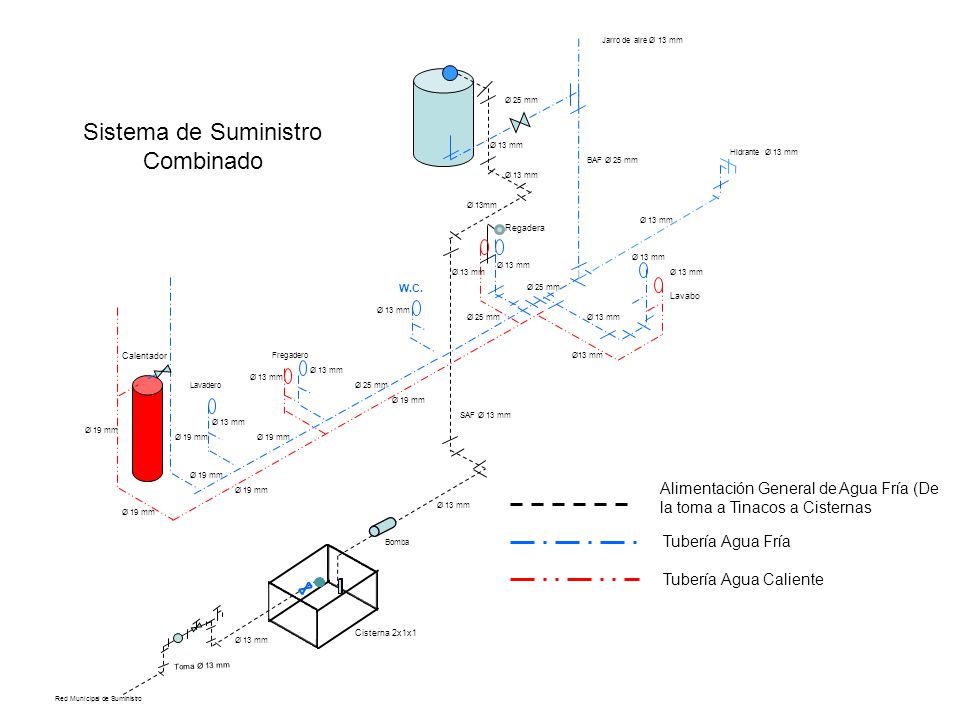

30 Toma Ø 13 mm SAF Ø 13 mm Alimentación General de Agua Fría (De la toma a Tinacos a Cisternas Tubería Agua Fría W.C. Tubería Agua Caliente BAF Ø 25 mm Ø 13 mm Lavabo Ø13 mm Ø 25 mm Ø 13 mm Regadera Ø 13 mm Ø 25 mm Ø 13 mm Fregadero Ø 13 mm Lavadero Ø 19 mm Ø 13 mm Ø 19 mm Calentador Ø 13mm Sistema de Suministro Combinado Red Municipal de Suministro Ø 13 mm Bomba Cisterna 2x1x1 Ø 13 mm Hidrante Ø 13 mm Jarro de aire Ø 13 mm
