BALANCES METALURGICOS USANDO SIGMAFINE

Presentación del tema: "BALANCES METALURGICOS USANDO SIGMAFINE"— Transcripción de la presentación:

1 BALANCES METALURGICOS USANDO SIGMAFINE

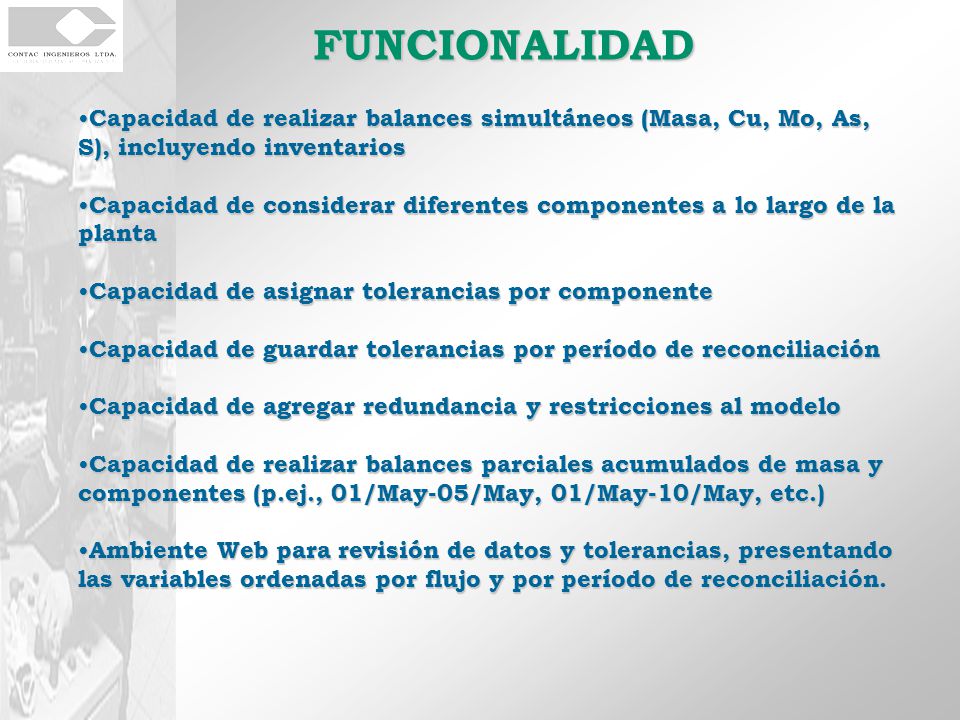

2 FUNCIONALIDAD Capacidad de realizar balances simultáneos (Masa, Cu, Mo, As, S), incluyendo inventarios Capacidad de considerar diferentes componentes a lo largo de la planta Capacidad de asignar tolerancias por componente Capacidad de guardar tolerancias por período de reconciliación Capacidad de agregar redundancia y restricciones al modelo Capacidad de realizar balances parciales acumulados de masa y componentes (p.ej., 01/May-05/May, 01/May-10/May, etc.) Ambiente Web para revisión de datos y tolerancias, presentando las variables ordenadas por flujo y por período de reconciliación.

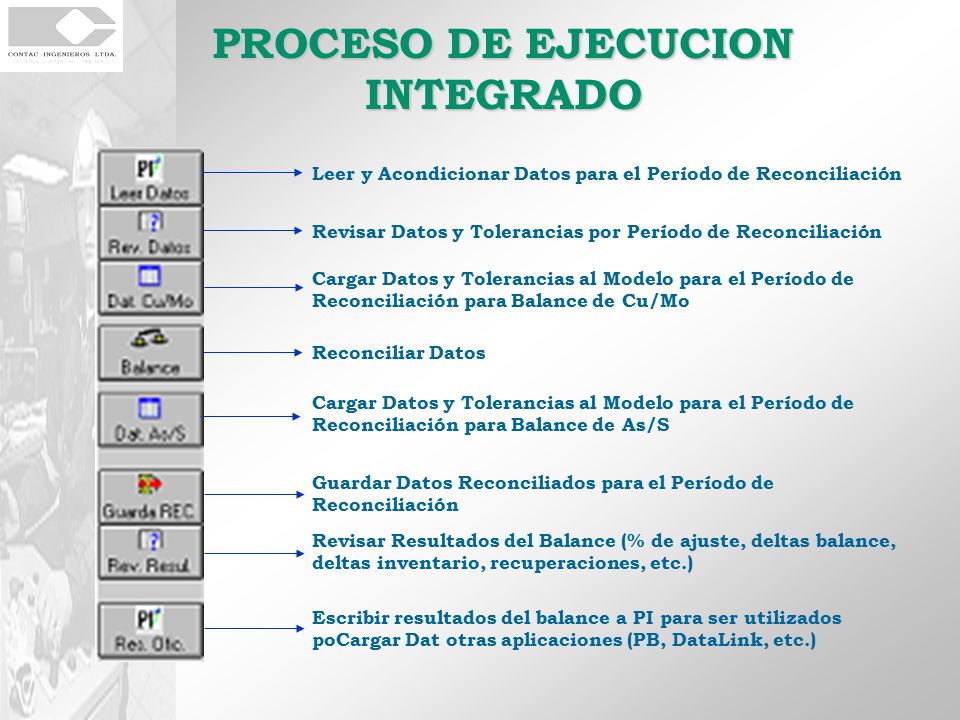

3 PROCESO DE EJECUCION INTEGRADO
Leer y Acondicionar Datos para el Período de Reconciliación Revisar Datos y Tolerancias por Período de Reconciliación Cargar Datos y Tolerancias al Modelo para el Período de Reconciliación para Balance de Cu/Mo Reconciliar Datos Cargar Datos y Tolerancias al Modelo para el Período de Reconciliación para Balance de As/S Guardar Datos Reconciliados para el Período de Reconciliación Revisar Resultados del Balance (% de ajuste, deltas balance, deltas inventario, recuperaciones, etc.) Escribir resultados del balance a PI para ser utilizados poCargar Dat otras aplicaciones (PB, DataLink, etc.)

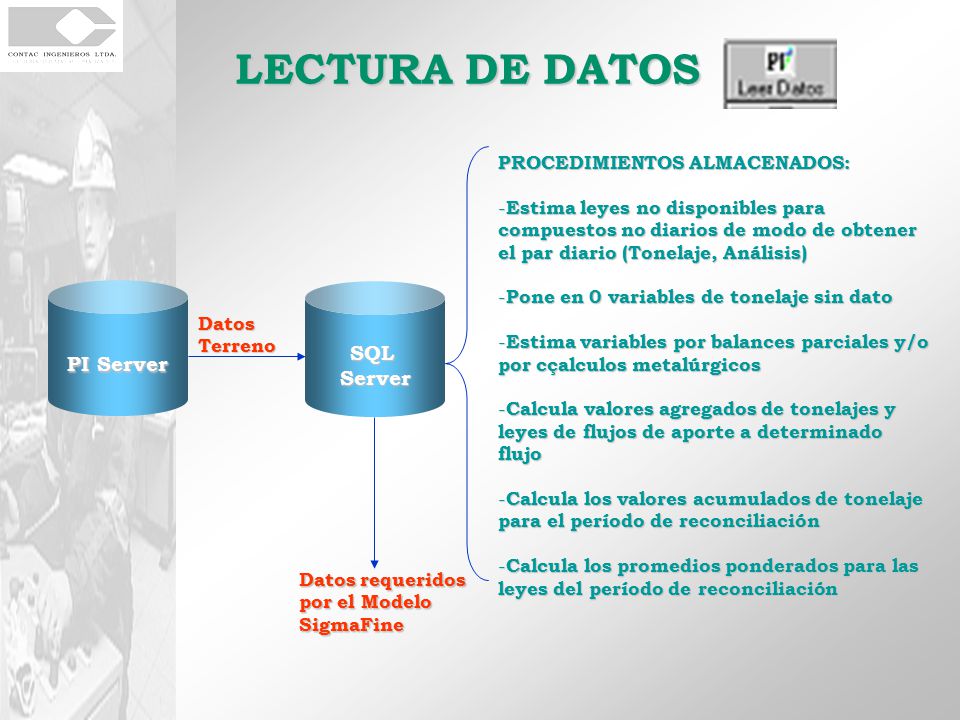

4 LECTURA DE DATOS PI Server SQL Server PROCEDIMIENTOS ALMACENADOS:
Estima leyes no disponibles para compuestos no diarios de modo de obtener el par diario (Tonelaje, Análisis) Pone en 0 variables de tonelaje sin dato Estima variables por balances parciales y/o por cçalculos metalúrgicos Calcula valores agregados de tonelajes y leyes de flujos de aporte a determinado flujo Calcula los valores acumulados de tonelaje para el período de reconciliación Calcula los promedios ponderados para las leyes del período de reconciliación Datos Terreno PI Server SQL Server Datos requeridos por el Modelo SigmaFine

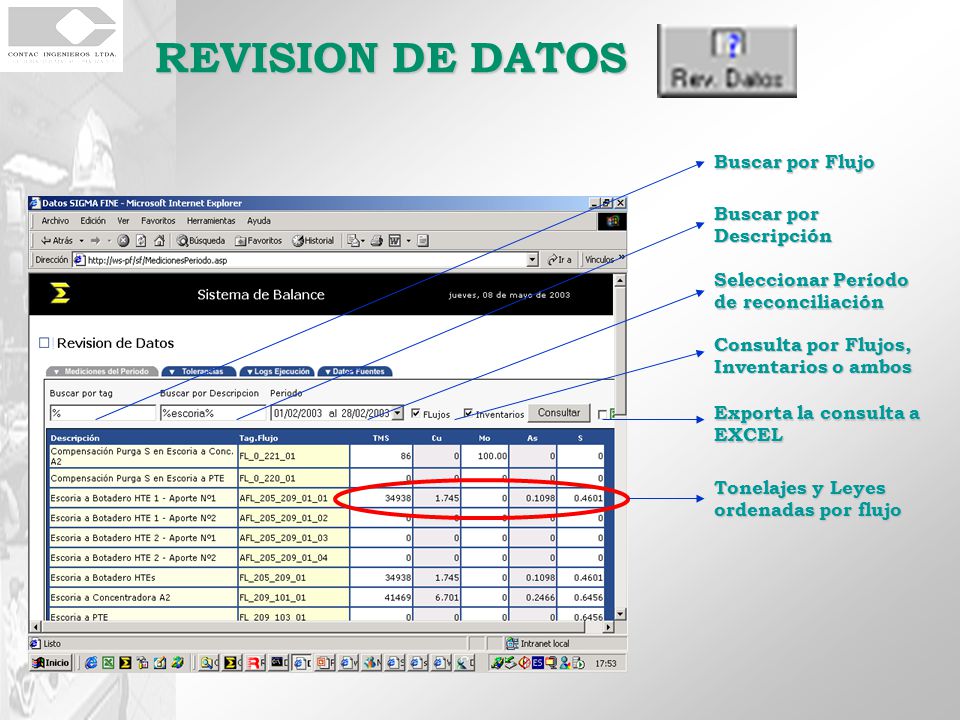

5 REVISION DE DATOS Buscar por Flujo Buscar por Descripción
Seleccionar Período de reconciliación Consulta por Flujos, Inventarios o ambos Exporta la consulta a EXCEL Tonelajes y Leyes ordenadas por flujo

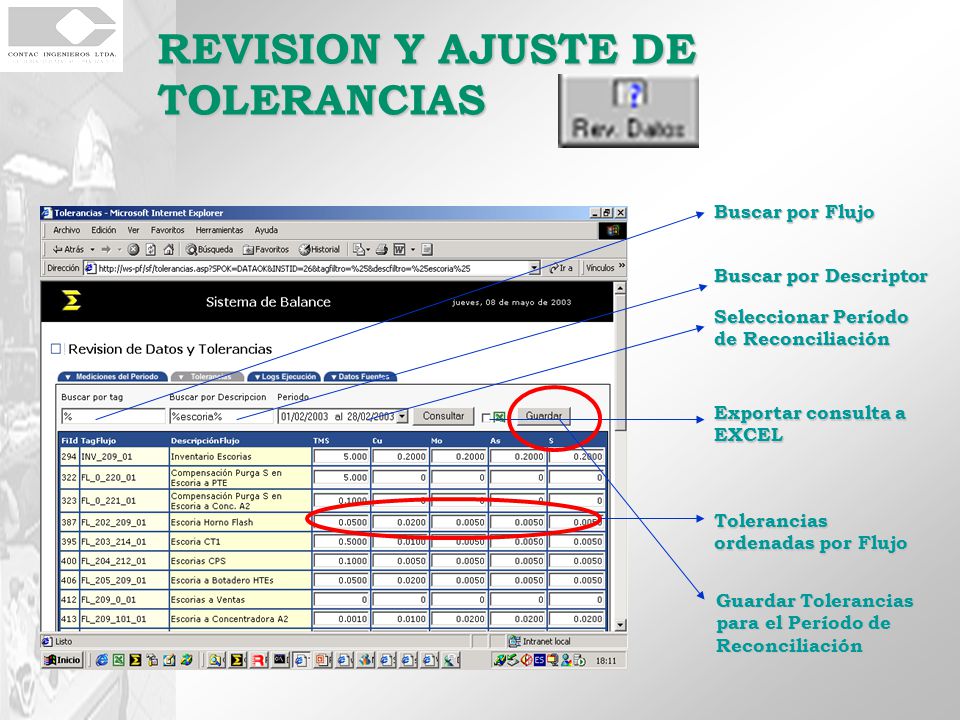

6 REVISION Y AJUSTE DE TOLERANCIAS
Buscar por Flujo Buscar por Descriptor Seleccionar Período de Reconciliación Exportar consulta a EXCEL Tolerancias ordenadas por Flujo Guardar Tolerancias para el Período de Reconciliación

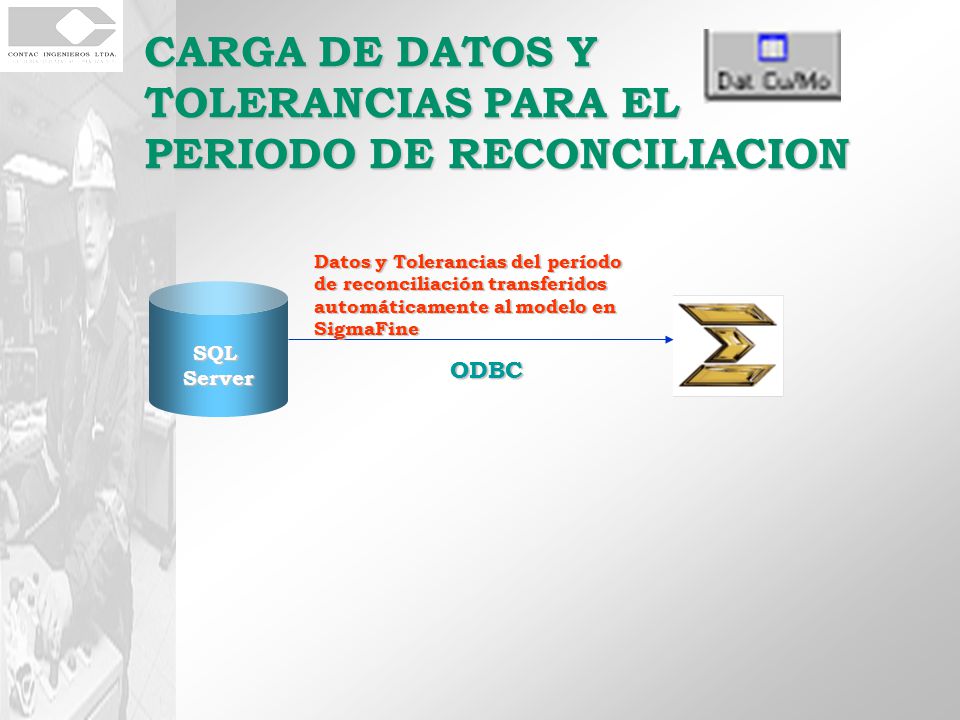

7 CARGA DE DATOS Y TOLERANCIAS PARA EL PERIODO DE RECONCILIACION
Datos y Tolerancias del período de reconciliación transferidos automáticamente al modelo en SigmaFine SQL Server ODBC

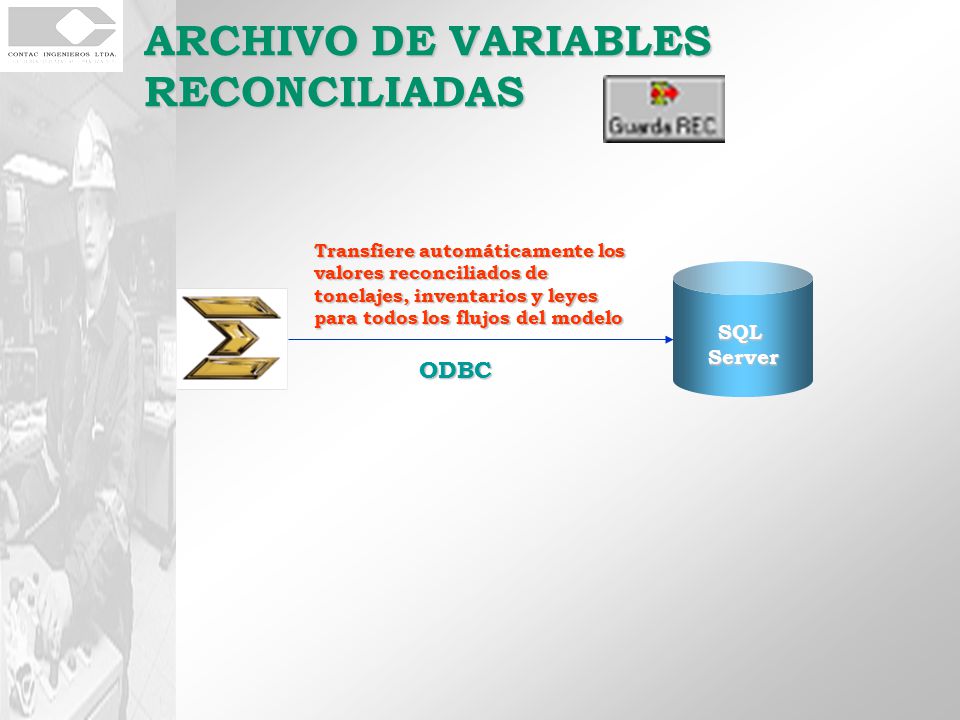

8 ARCHIVO DE VARIABLES RECONCILIADAS
Transfiere automáticamente los valores reconciliados de tonelajes, inventarios y leyes para todos los flujos del modelo SQL Server ODBC

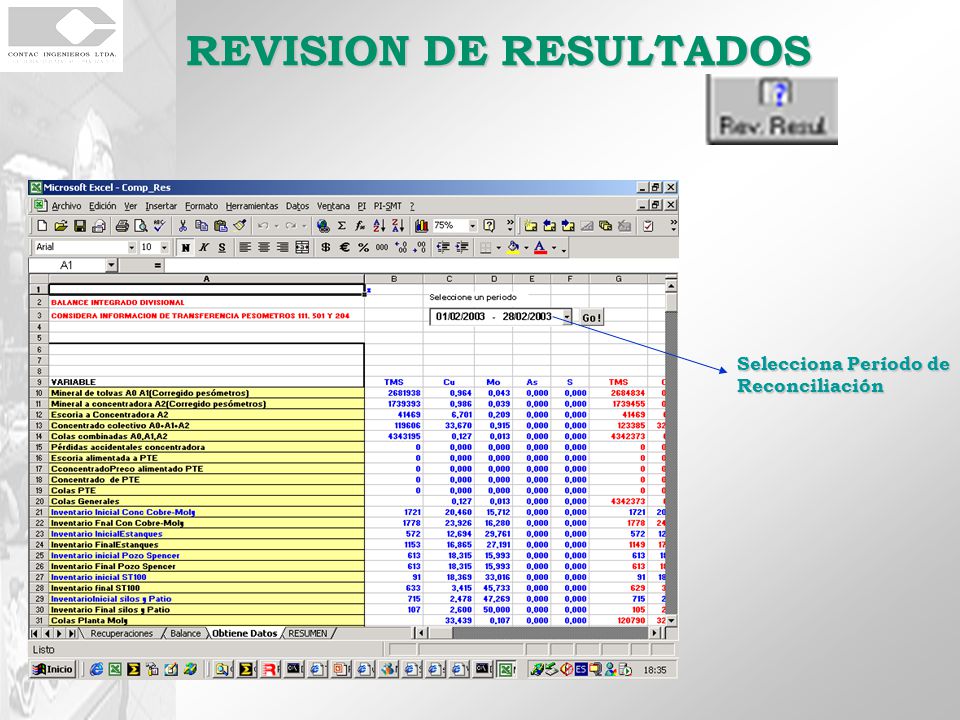

9 REVISION DE RESULTADOS
Selecciona Período de Reconciliación

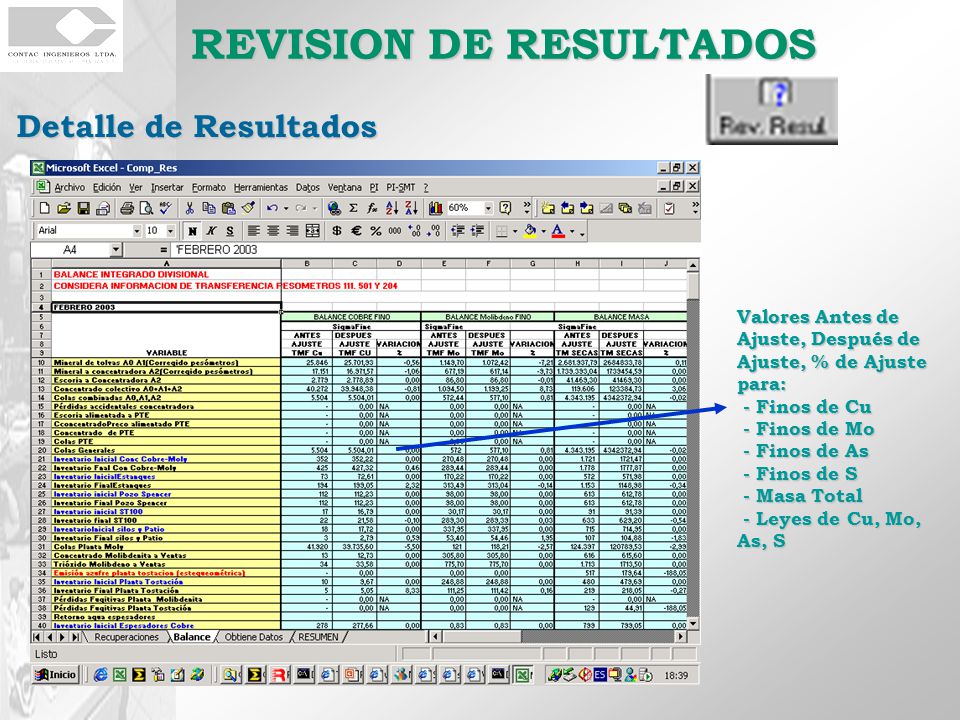

10 REVISION DE RESULTADOS
Detalle de Resultados Valores Antes de Ajuste, Después de Ajuste, % de Ajuste para: - Finos de Cu - Finos de Mo - Finos de As - Finos de S - Masa Total - Leyes de Cu, Mo, As, S

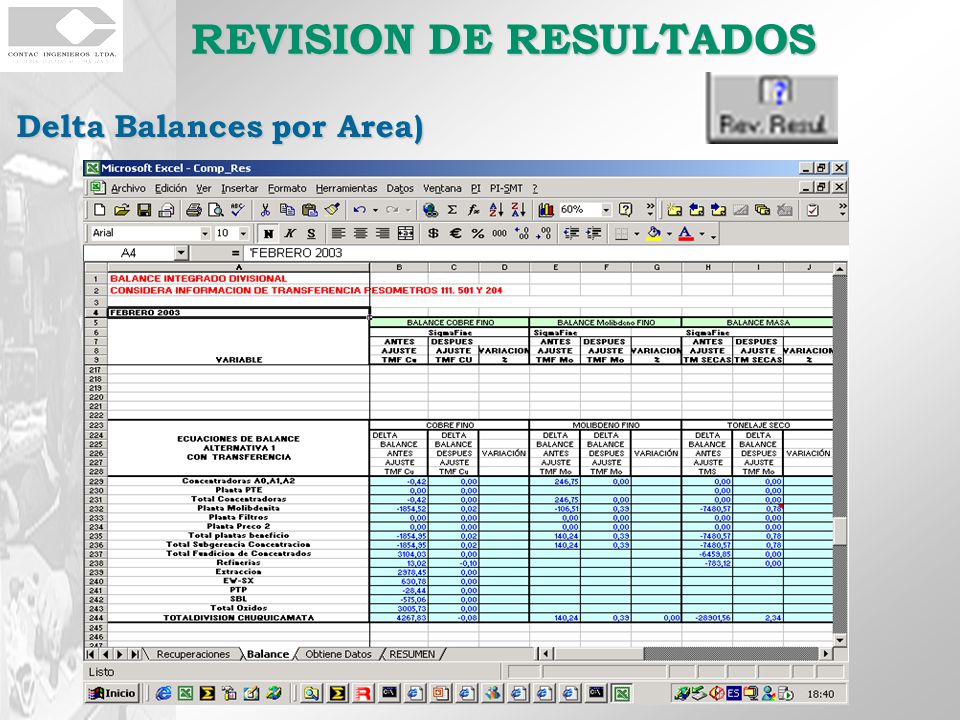

11 REVISION DE RESULTADOS
Delta Balances por Area)

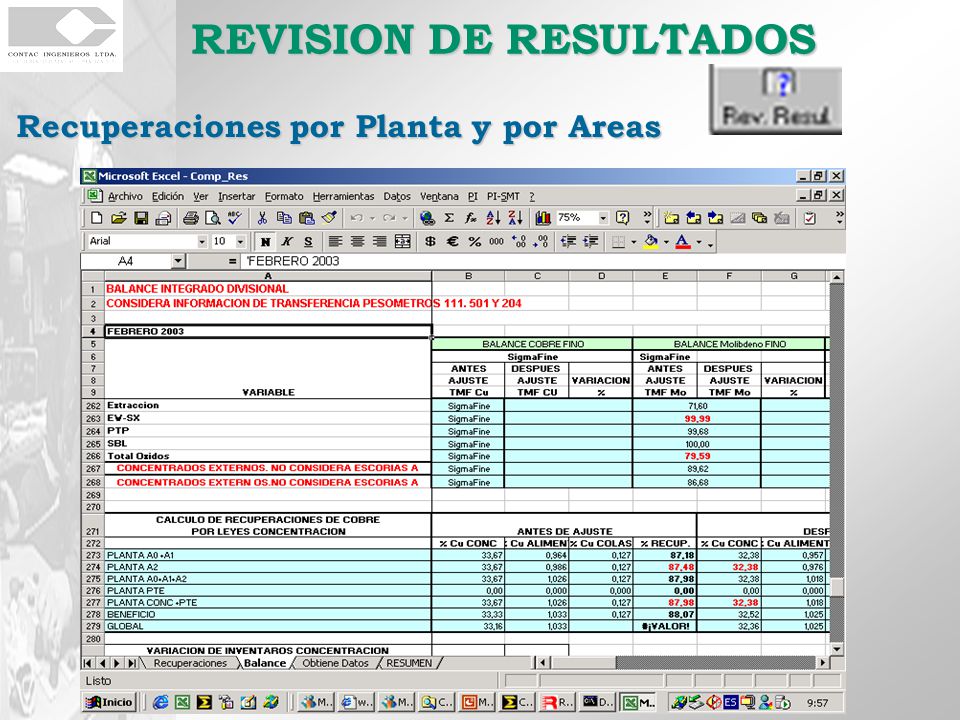

12 REVISION DE RESULTADOS
Recuperaciones por Planta y por Areas

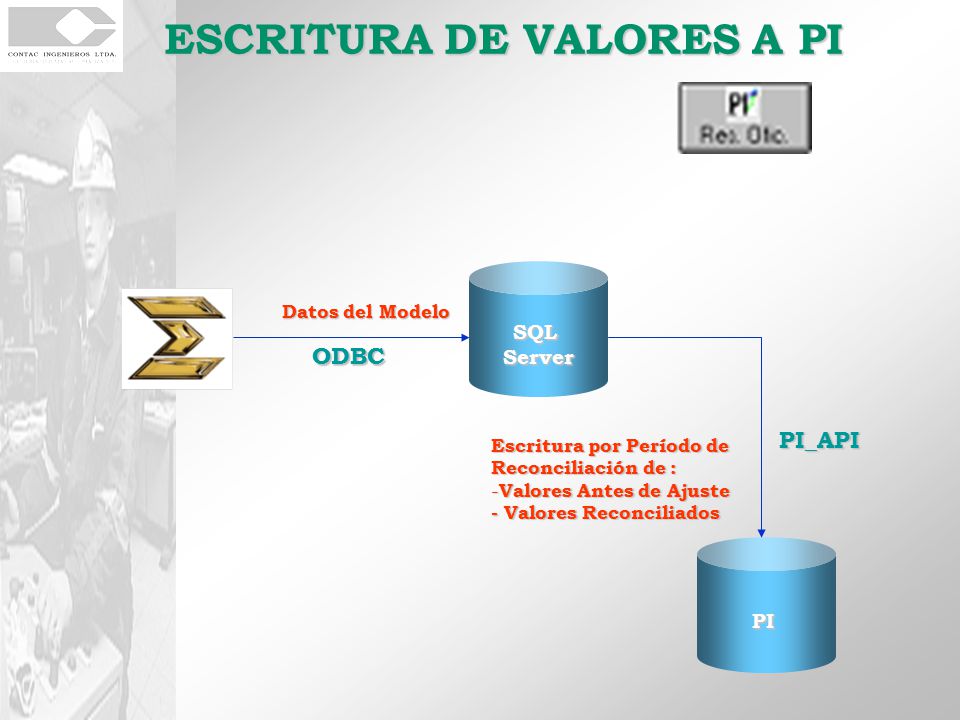

13 ESCRITURA DE VALORES A PI
Datos del Modelo SQL Server ODBC Escritura por Período de Reconciliación de : Valores Antes de Ajuste - Valores Reconciliados PI_API PI
