FABRICACIÓN CELDAS MEDIA TENSIÓN HASTA 36 KV Y CUADROS DE BAJA TENSIÓN

Presentación del tema: "FABRICACIÓN CELDAS MEDIA TENSIÓN HASTA 36 KV Y CUADROS DE BAJA TENSIÓN"— Transcripción de la presentación:

1 FABRICACIÓN CELDAS MEDIA TENSIÓN HASTA 36 KV Y CUADROS DE BAJA TENSIÓN

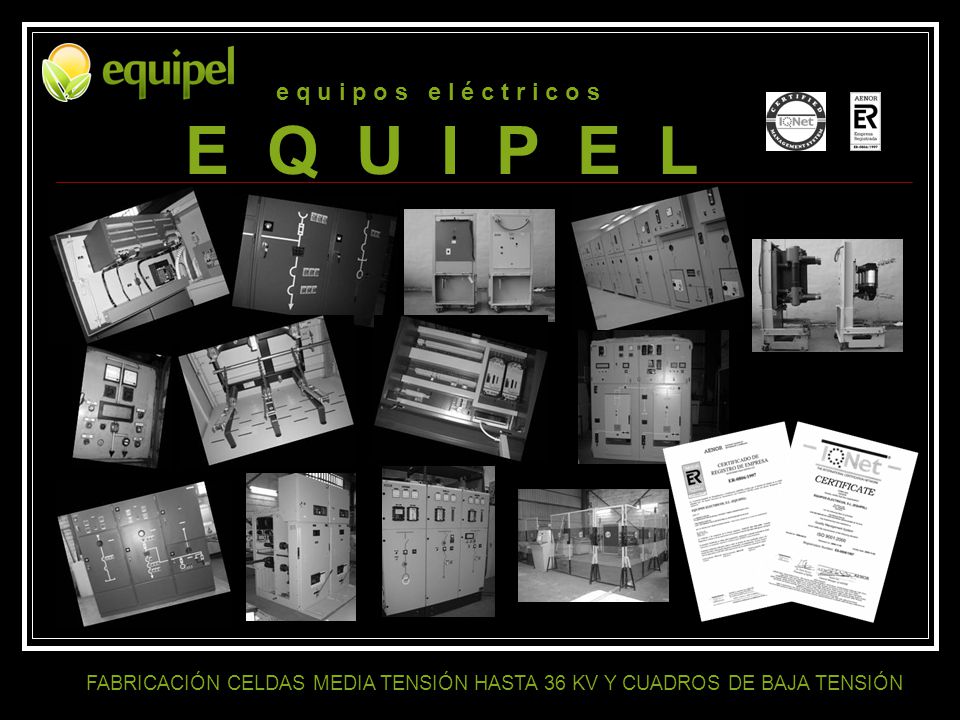

e q u i p o s e l é c t r i c o s E Q U I P E L FABRICACIÓN CELDAS MEDIA TENSIÓN HASTA 36 KV Y CUADROS DE BAJA TENSIÓN

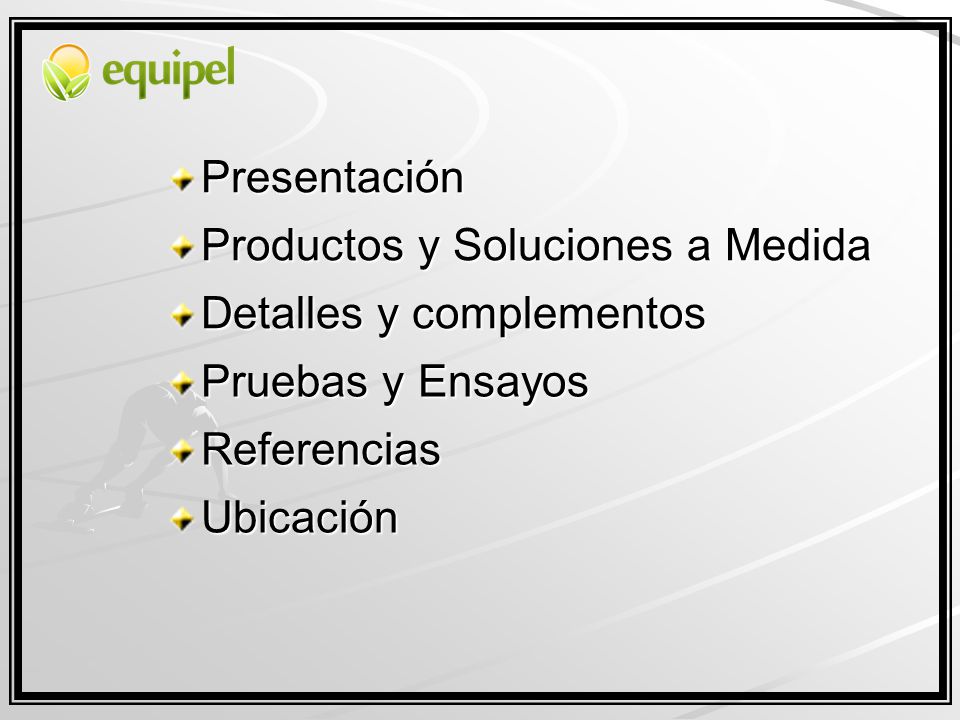

2 Presentación Productos y Soluciones a Medida Detalles y complementos Pruebas y Ensayos Referencias Ubicación

3 En el año 1983 se funda Equipos Eléctricos EQUIPEL con el reto de dar soluciones concretas a todo tipo de clientes abarcando tanto la baja tensión como la media tensión con celdas hasta 36 kV, especializándose en instalaciones a medida

4 PRODUCTOS Y SOLUCIONES A MEDIDA

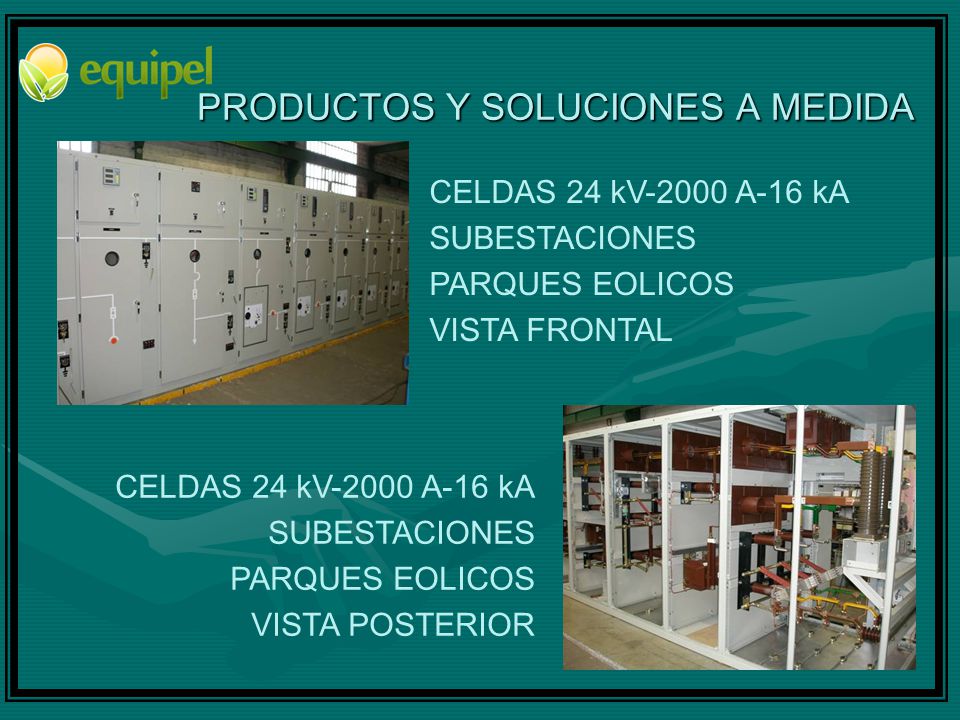

CELDAS 24 kV-2000 A-16 kA SUBESTACIONES PARQUES EOLICOS VISTA FRONTAL CELDAS 24 kV-2000 A-16 kA SUBESTACIONES PARQUES EOLICOS VISTA POSTERIOR

5 PRODUCTOS Y SOLUCIONES A MEDIDA

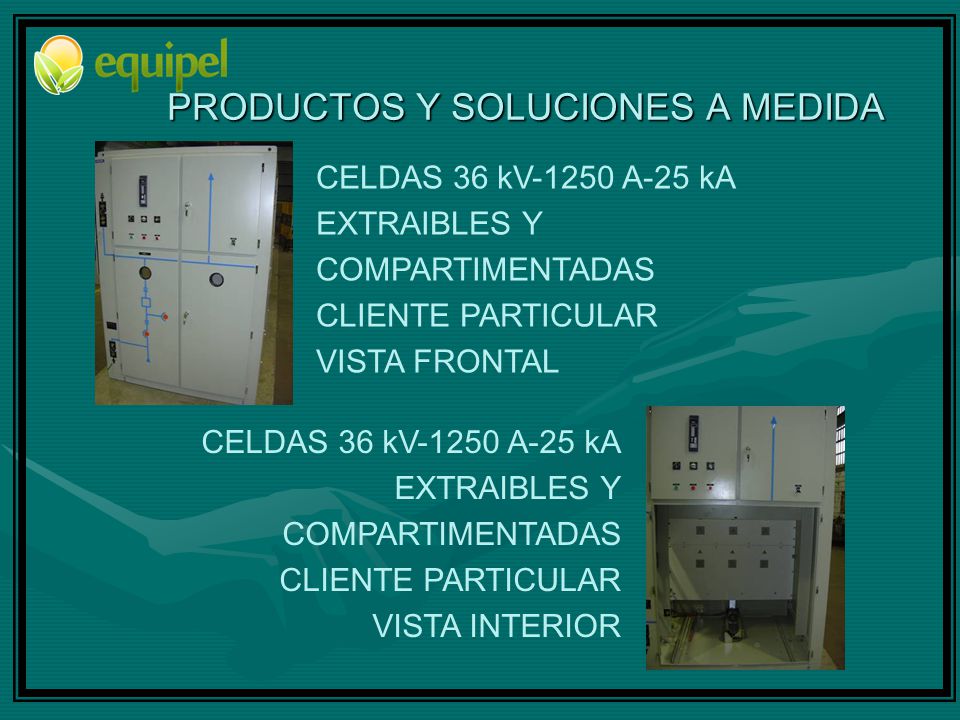

CELDAS 36 kV-1250 A-25 kA EXTRAIBLES Y COMPARTIMENTADAS CLIENTE PARTICULAR VISTA FRONTAL CELDAS 36 kV-1250 A-25 kA EXTRAIBLES Y COMPARTIMENTADAS CLIENTE PARTICULAR VISTA INTERIOR

6 PRODUCTOS Y SOLUCIONES A MEDIDA

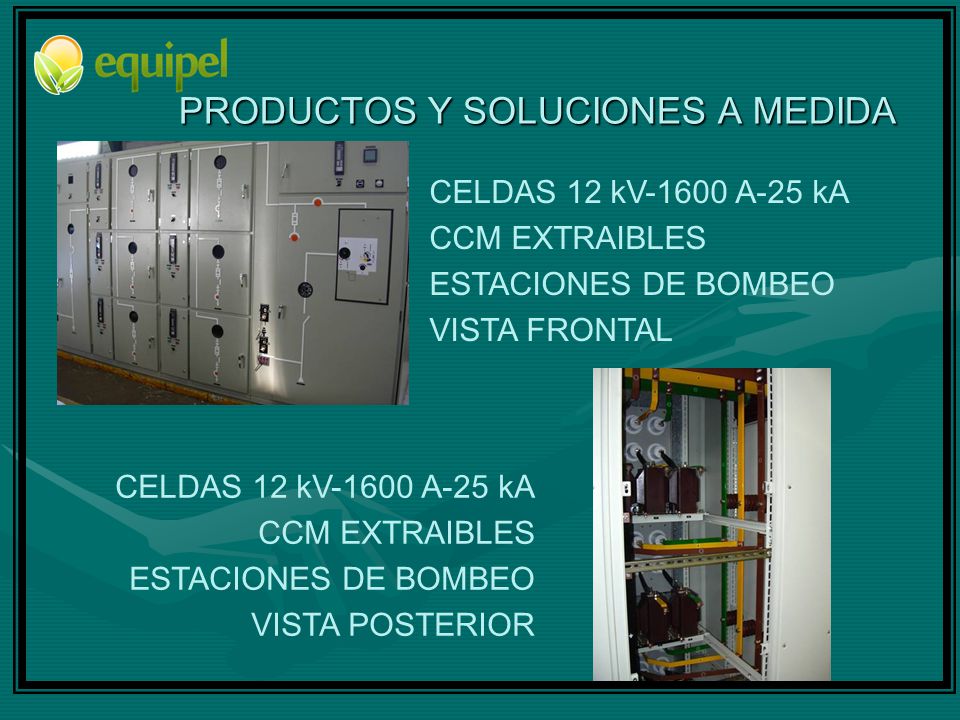

CELDAS 12 kV-1600 A-25 kA CCM EXTRAIBLES ESTACIONES DE BOMBEO VISTA FRONTAL CELDAS 12 kV-1600 A-25 kA CCM EXTRAIBLES ESTACIONES DE BOMBEO VISTA POSTERIOR

7 PRODUCTOS Y SOLUCIONES A MEDIDA

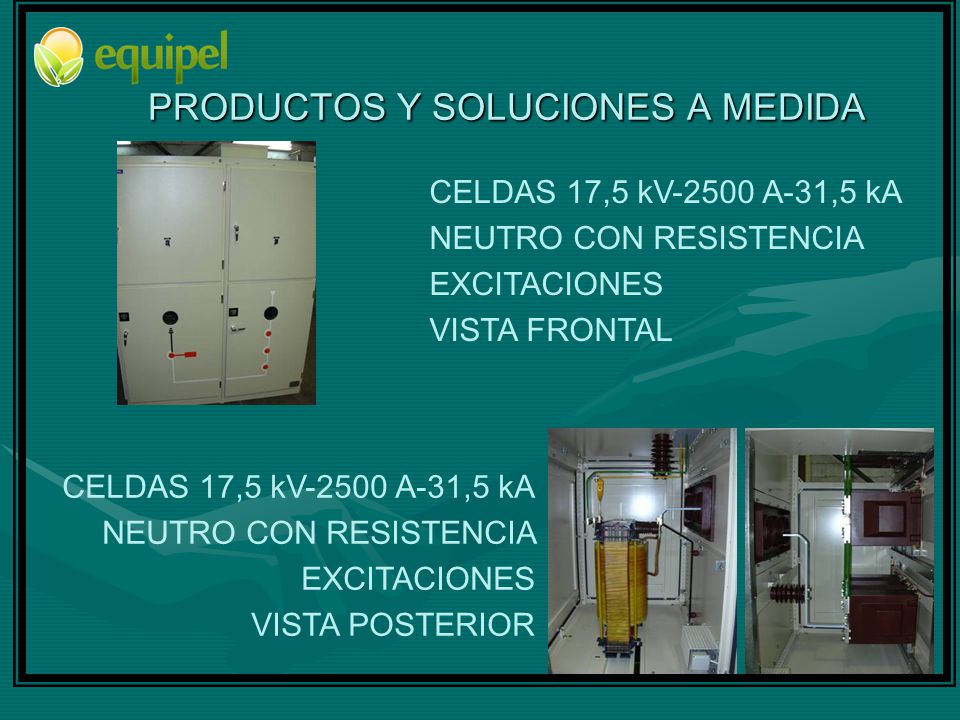

CELDAS 17,5 kV-2500 A-31,5 kA NEUTRO CON RESISTENCIA EXCITACIONES VISTA FRONTAL CELDAS 17,5 kV-2500 A-31,5 kA NEUTRO CON RESISTENCIA EXCITACIONES VISTA POSTERIOR

8 PRODUCTOS Y SOLUCIONES A MEDIDA
CELDAS 12 kV-900 A-10 kA LINEA Y PUESTA A TIERRA GENERADORES VISTA FRONTAL CELDAS 12 kV-900 A-10 kA LINEA Y PUESTA A TIERRA GENERADORES VISTA INTERIOR

9 PRODUCTOS Y SOLUCIONES A MEDIDA

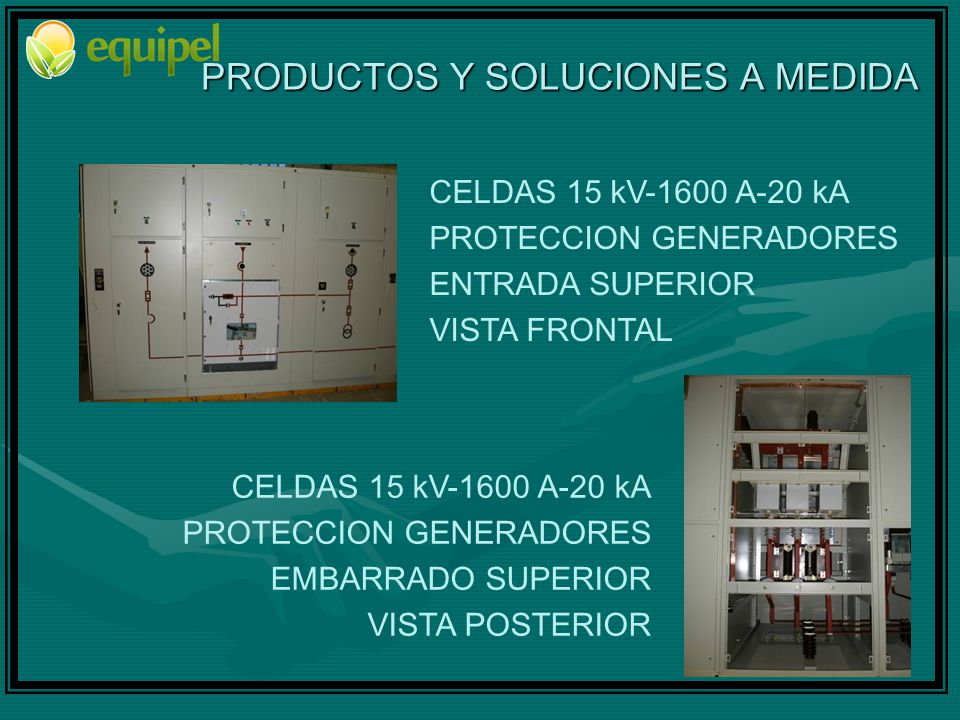

CELDAS 15 kV-1600 A-20 kA PROTECCION GENERADORES ENTRADA SUPERIOR VISTA FRONTAL CELDAS 15 kV-1600 A-20 kA PROTECCION GENERADORES EMBARRADO SUPERIOR VISTA POSTERIOR

10 PRODUCTOS Y SOLUCIONES A MEDIDA

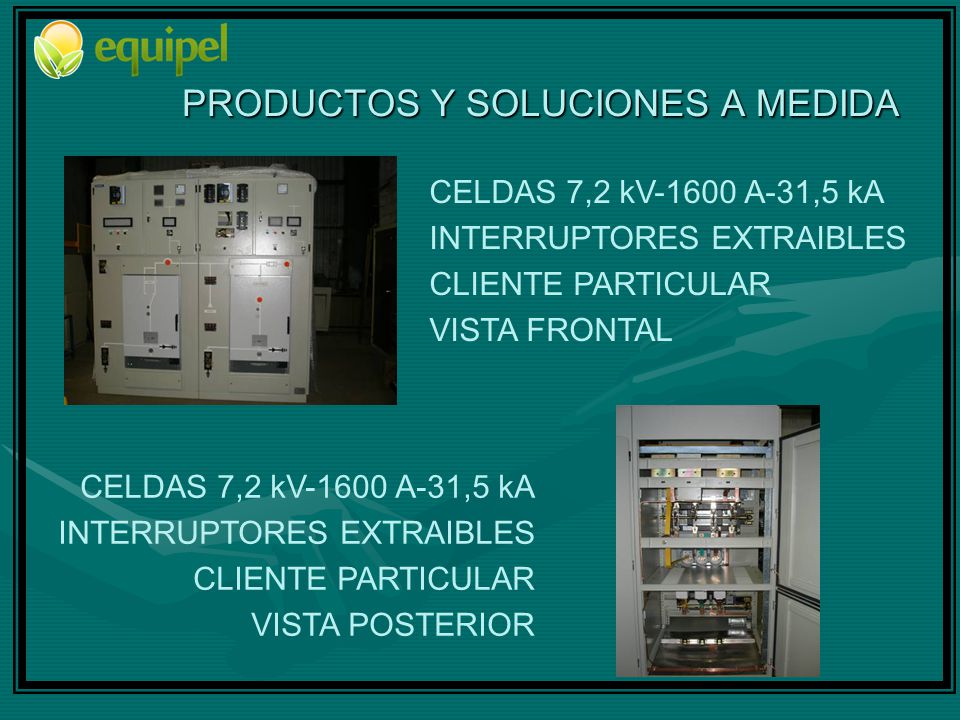

CELDAS 7,2 kV-1600 A-31,5 kA INTERRUPTORES EXTRAIBLES CLIENTE PARTICULAR VISTA FRONTAL CELDAS 7,2 kV-1600 A-31,5 kA INTERRUPTORES EXTRAIBLES CLIENTE PARTICULAR VISTA POSTERIOR

11 PRODUCTOS Y SOLUCIONES A MEDIDA

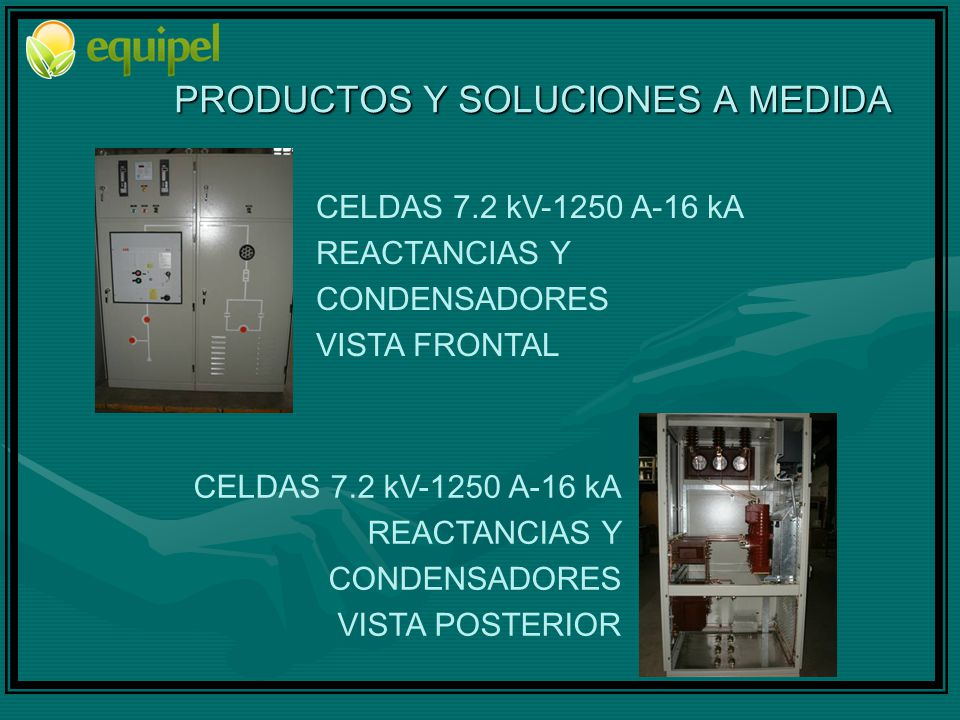

CELDAS 7.2 kV-1250 A-16 kA REACTANCIAS Y CONDENSADORES VISTA FRONTAL CELDAS 7.2 kV-1250 A-16 kA REACTANCIAS Y CONDENSADORES VISTA POSTERIOR

12 PRODUCTOS Y SOLUCIONES A MEDIDA
CARROS EXTRAIBLES CON INTERUP. HIP 36 kV-1600 A-25 kA CLIENTE PARTICULAR VISTA FRONTAL CELDAS HASTA 36 KV EN EJECUCIONES EXTRAIBLES PARA CELDAS TIPO CR Y CARROS “MESA”

13 PRODUCTOS Y SOLUCIONES A MEDIDA

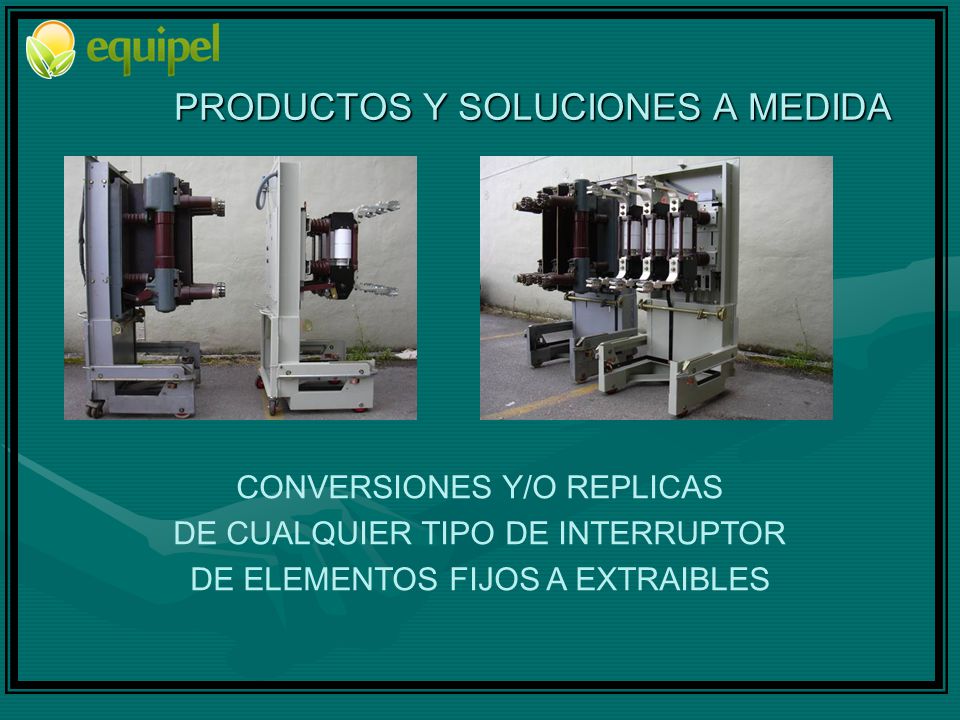

CONVERSIONES Y/O REPLICAS DE CUALQUIER TIPO DE INTERRUPTOR DE ELEMENTOS FIJOS A EXTRAIBLES

14 PRODUCTOS Y SOLUCIONES A MEDIDA

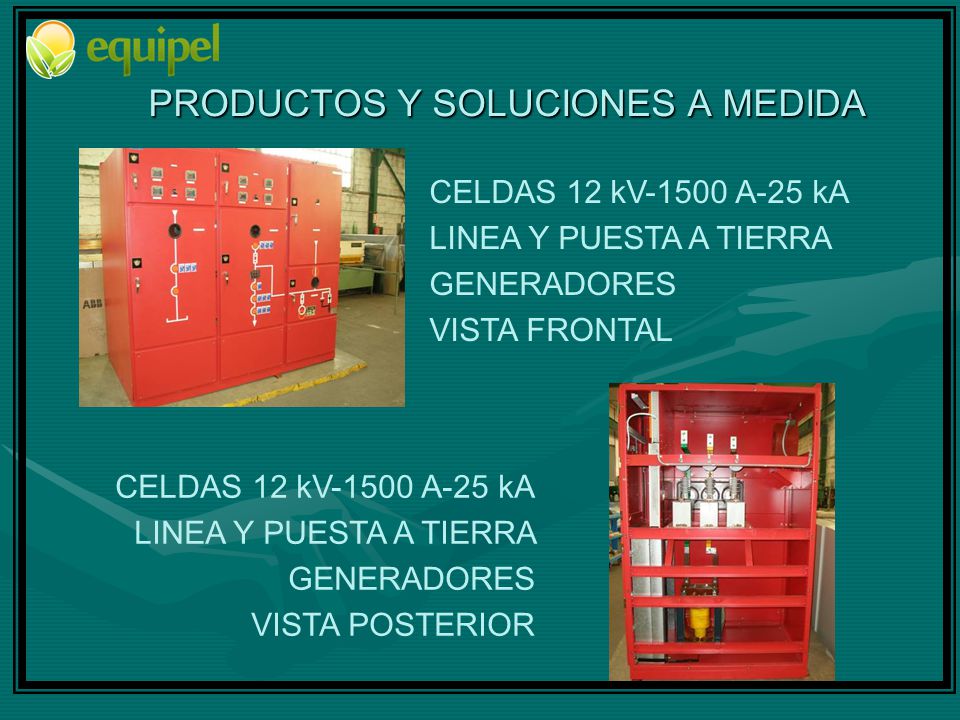

CELDAS 12 kV-1500 A-25 kA LINEA Y PUESTA A TIERRA GENERADORES VISTA FRONTAL CELDAS 12 kV-1500 A-25 kA LINEA Y PUESTA A TIERRA GENERADORES VISTA POSTERIOR

15 PRODUCTOS Y SOLUCIONES A MEDIDA

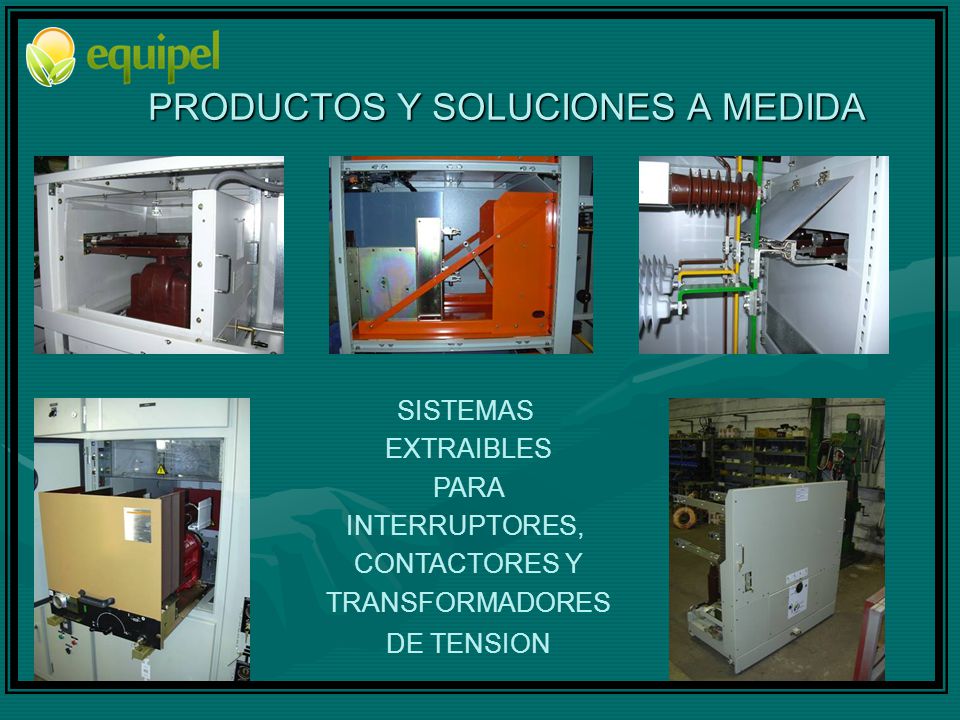

SISTEMAS EXTRAIBLES PARA INTERRUPTORES, CONTACTORES Y TRANSFORMADORES DE TENSION

16 PRODUCTOS Y SOLUCIONES A MEDIDA
CUADRO PROTECCION/CONTROL INSTALACION DE BAJA TENSION CLIENTE PARTICULAR VISTA FRONTAL CUADROS DE BAJA TENSION GRANDES INTENSIDADES PLETINAS PINTADAS, DESNUDAS Y ENFUNDADAS

17 D E T A L L E S Y C O M P L E M E N T O S
PASO BARRAS PLACAS AISLADAS EMPALMES DE BARRAS DERIVACIONES DE EMBARRADOS SALIDAS FONDO CABLES

18 D E T A L L E S Y C O M P L E M E N T O S
COMPARTIMENTO BAJA TENSION IDENTIFICACIONES FERRULES CALEFACCION Y TIERRAS SISTEMA DE ALUMBRADO

19 D E T A L L E S Y C O M P L E M E N T O S
AMPLIACION EMBARRADO SISTEMA DE ELEVACION CANALETAS MEDIA TENSION SALIDA CABLES BAJA TENSION

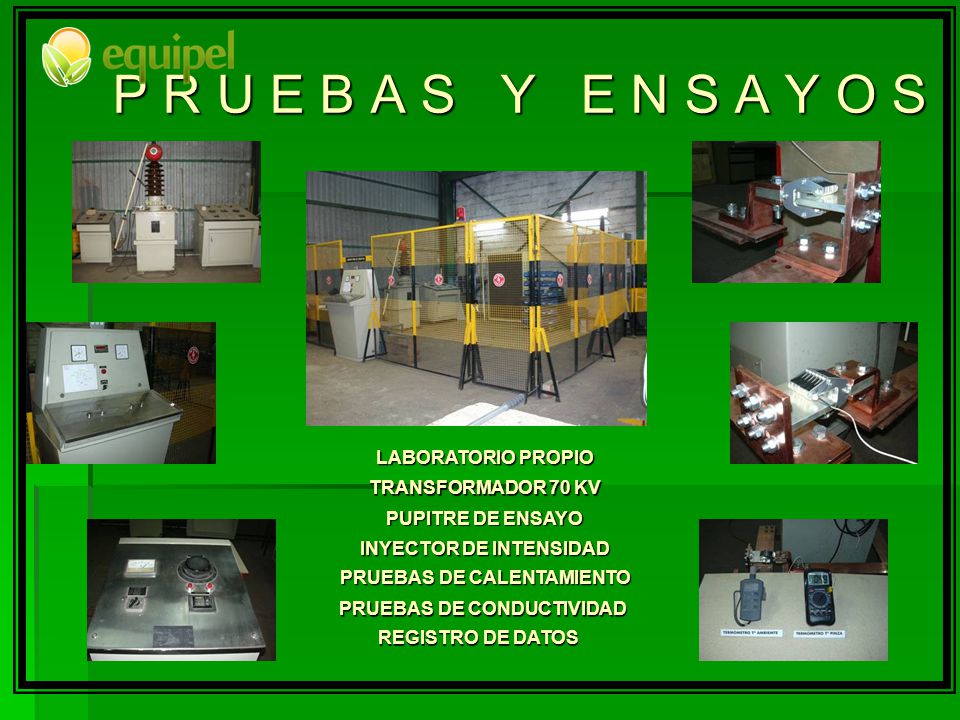

20 P R U E B A S Y E N S A Y O S LABORATORIO PROPIO TRANSFORMADOR 70 KV
PUPITRE DE ENSAYO INYECTOR DE INTENSIDAD PRUEBAS DE CALENTAMIENTO PRUEBAS DE CONDUCTIVIDAD REGISTRO DE DATOS

21 R E F E R E N C I A S La lista de Referencias arranca en 1983 y abarca desde Celdas de Media Tensión hasta 36 kV con ejecuciones fijas y extraíbles e intensidades nominales de A a 3200 A y corrientes de cortocircuito de 40 kA pasando por Cuadros de Baja Tensión con idénticas ejecuciones llegando hasta 150 kA.

22 R E F E R E N C I A S Más de 120 Instalaciones con Celdas de Media Tensión en diferentes ejecuciones para: CENTRALES MINICENTRALES HIDRAÚLICAS CENTRALES HIDRAÚLICAS

23 R E F E R E N C I A S Más de 50 Instalaciones con Celdas de Media Tensión en diferentes ejecuciones para: PARQUES EÓLICOS GENERACIONES COGENERACIONES

24 R E F E R E N C I A S Fabricados más de 1200 Centros de Transformación de Media Tensión tanto para Compañías Eléctricas, Abonados e Instalaciones Singulares. Construidos más de 1000 Cuadros de Baja Tensión con aplicaciones tanto estándares como específicas.

25 R E F E R E N C I A S Diferentes tipos de Instalaciones con Celdas de Media Tensión y Cuadros de Baja Tensión para: Estaciones de Bombeo Sistemas Puesta a Tierra con y sin Neutro Sistemas de Excitación CCM (Centros de Control de Motores) Celdas de Corriente Continua Centros Móviles Instalaciones de Intemperie

26 www.equipel.es equipel@equipel.es
UBICACIÓN EQUIPEL, S.L. Barrio Atela s/n Apdo.128 48100 – Munguia - Vizcaya Tlf.: Fax:
