INSTALACIONES PROVISIONALES DE OBRA

Presentación del tema: "INSTALACIONES PROVISIONALES DE OBRA"— Transcripción de la presentación:

1 EJECUCIÓN DE INSTALACIONES DE BAJA TENSIÓN (instalaciones provisionales)

2 INSTALACIONES PROVISIONALES DE OBRA
Las instalaciones provisionales de obras se recogen en el RBT dentro del capitulo VIl de Instalaciones con fines especiales y se desarrolla en la ITC-BT-33 como instalaciones provisionales y temporales de obras. Instalaciones temporales.- En general, las obras temporales son las destinadas a suministros que solo deben durar un lapso de tiempo, lo que permite o aconseja una instalación sin las características de fijeza que pueden tener otras; sin embargo las mismas condiciones de instalación a que se someten (intemperie, golpes, alcance de personas, etc.), obligan a que estas instalaciones reúnan unas especiales condiciones de seguridad, superiores en ciertos sentidos a las de una instalación convencional.

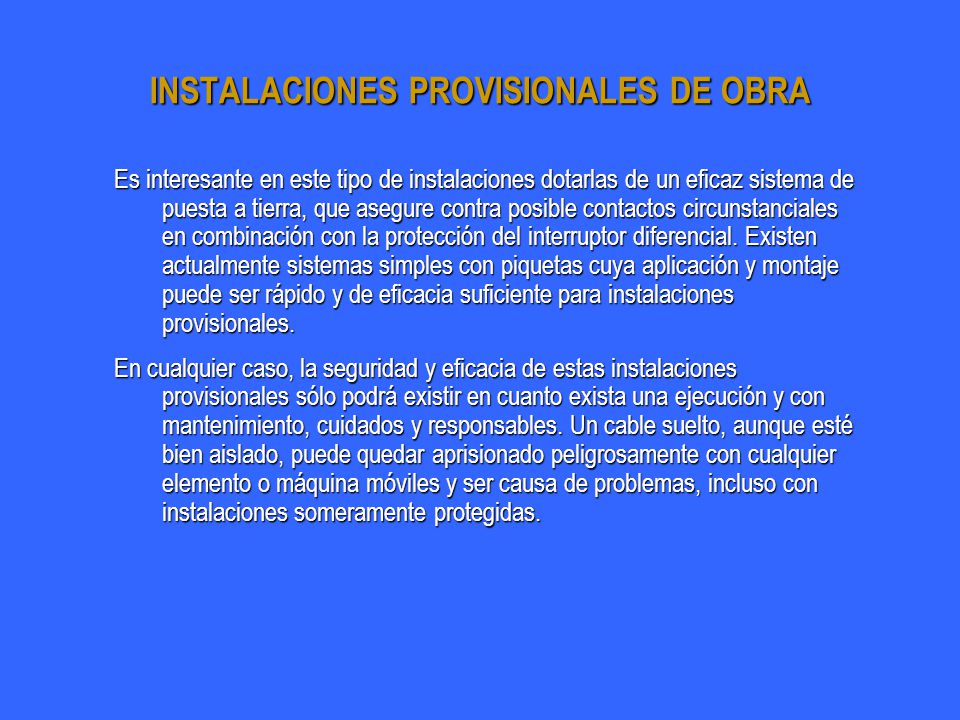

3 INSTALACIONES PROVISIONALES DE OBRA
Es interesante en este tipo de instalaciones dotarlas de un eficaz sistema de puesta a tierra, que asegure contra posible contactos circunstanciales en combinación con la protección del interruptor diferencial. Existen actualmente sistemas simples con piquetas cuya aplicación y montaje puede ser rápido y de eficacia suficiente para instalaciones provisionales. En cualquier caso, la seguridad y eficacia de estas instalaciones provisionales sólo podrá existir en cuanto exista una ejecución y con mantenimiento, cuidados y responsables. Un cable suelto, aunque esté bien aislado, puede quedar aprisionado peligrosamente con cualquier elemento o máquina móviles y ser causa de problemas, incluso con instalaciones someramente protegidas.

4 INSTALACIONES PROVISIONALES DE OBRA.-
Entre las instalaciones de tipo temporal más comunes están las que se realizan para las obras de construcción. En estos casos se acostumbra a pedir un suministro provisional a la compañía suministradora, que acostumbra a suministrarlo con la potencia mínima precisa y mediante contador y cuadro de protección situado en un lugar provisional, (poste, valla, etc.) Como decíamos las prescripciones para este tipo de instalaciones se recogen en la ITC-33: Campo de aplicación. Construcción de nuevos edificios. Edificios existentes. Trabajos públicos. Trabajos de excavación. Trabajos similares.

5 INSTALACIONES PROVISIONALES DE OBRA.-
Características generales. Alimentación. Una misma obra puede ser alimentada por varias fuentes de alimentación, incluidos los generadores fijos o móviles. Las distintas alimentaciones deben ser conectadas mediante dispositivos que impidan la interconexión entre ellas. Instalaciones de seguridad. Alumbrado de seguridad: permitirá en caso de fallo de alumbrado normal, la evacuación del personal y la puesta en marcha de. las medidas de seguridad previstas. Otros circuitos de seguridad: los que alimentan bombas de elevación, ventiladores y elevadores o montacargas para personas, cuya continuidad del servicio es esencial, de preverse de tal forma que la protección contra los contactos indirectos quede asegurada sin corte automático de la instalación. Dichos circuitos serán alimentados por un sistema de corte automático con corte breve que podrá ser: Grupos generadores. Baterías de acumuladores asociados a un rectificador.

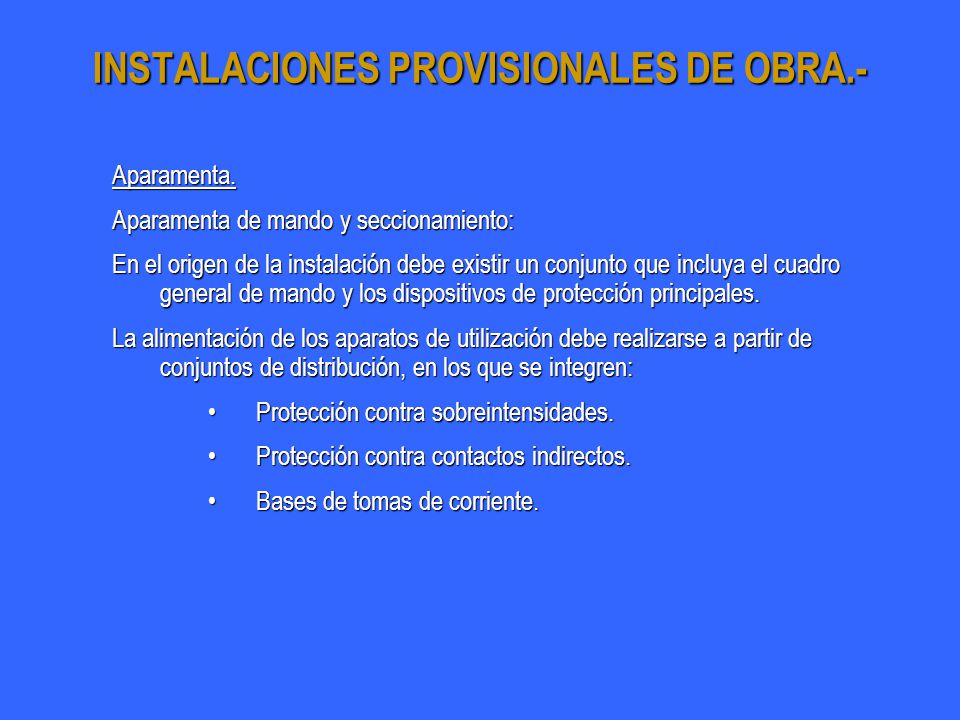

6 INSTALACIONES PROVISIONALES DE OBRA.-
Aparamenta. Aparamenta de mando y seccionamiento: En el origen de la instalación debe existir un conjunto que incluya el cuadro general de mando y los dispositivos de protección principales. La alimentación de los aparatos de utilización debe realizarse a partir de conjuntos de distribución, en los que se integren: Protección contra sobreintensidades. Protección contra contactos indirectos. Bases de tomas de corriente.

7 INSTALACIONES TEMPORALES.-
Dentro de instalaciones temporales, que en el RBT se denominan con fines especiales están FERIAS Y PABELLONES EN LA ITC-BT-34 cuyo Campo de aplicación, son: Exposición Muestra Stand Parque de atracciones Estructura temporal Instalación eléctrica temporal Otros análogos

8 PROYECTO DE BAJA TENSIÓN

9

10

11

12

13

14

15

16

17

18

19
