1 Buenos Aires - Argentina
CIDEL 2010 Buenos Aires - Argentina 27 al 29 de Septiembre 2010 DIFICULTADES ENCONTRADAS EN EL USO DE CELDAS DE TIPO DISTRIBUCIÓN COMO CELDAS PRIMARIAS EN SUBESTACIONES AT/MT Horacio L. Grinschpun Germán Salvó Ernesto J. Campos

2 PLAN DE LA PRESENTACIÓN
CAUSAS QUE MOTIVARON ESTA IMPLEMENTACIÓN MODIFICACIONES AL DISEÑO ORIGINAL DIFICULTADES ENCONTRADAS CONCLUSIONES 2

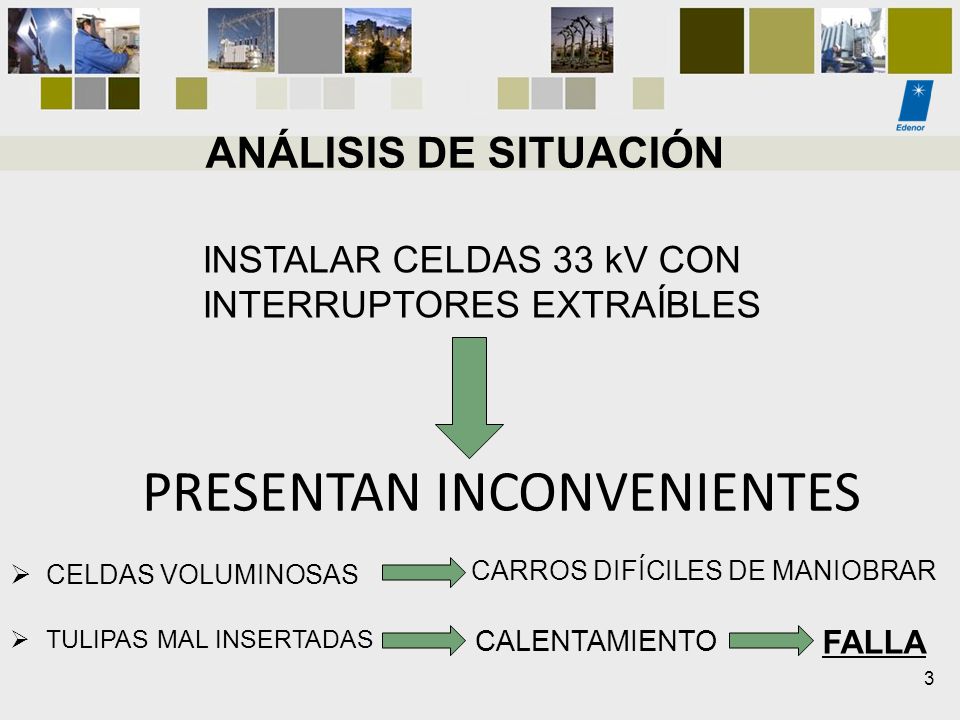

3 PRESENTAN INCONVENIENTES
ANÁLISIS DE SITUACIÓN INSTALAR CELDAS 33 kV CON INTERRUPTORES EXTRAÍBLES PRESENTAN INCONVENIENTES CELDAS VOLUMINOSAS CARROS DIFÍCILES DE MANIOBRAR TULIPAS MAL INSERTADAS CALENTAMIENTO FALLA

4 INTERRUPTOR EXTRAÍBLE TULIPA DAÑADA POR CALENTAMIENTO
ANÁLISIS DE SITUACIÓN 800 mm 700 mm INTERRUPTOR EXTRAÍBLE 33 kV TULIPA DAÑADA POR CALENTAMIENTO 4

5 DECISIÓN EVITAR FALLAS POR INSERCIÓN PERO ADAPTARLAS PARA SU USO COMO CELDAS PRIMARIAS 5

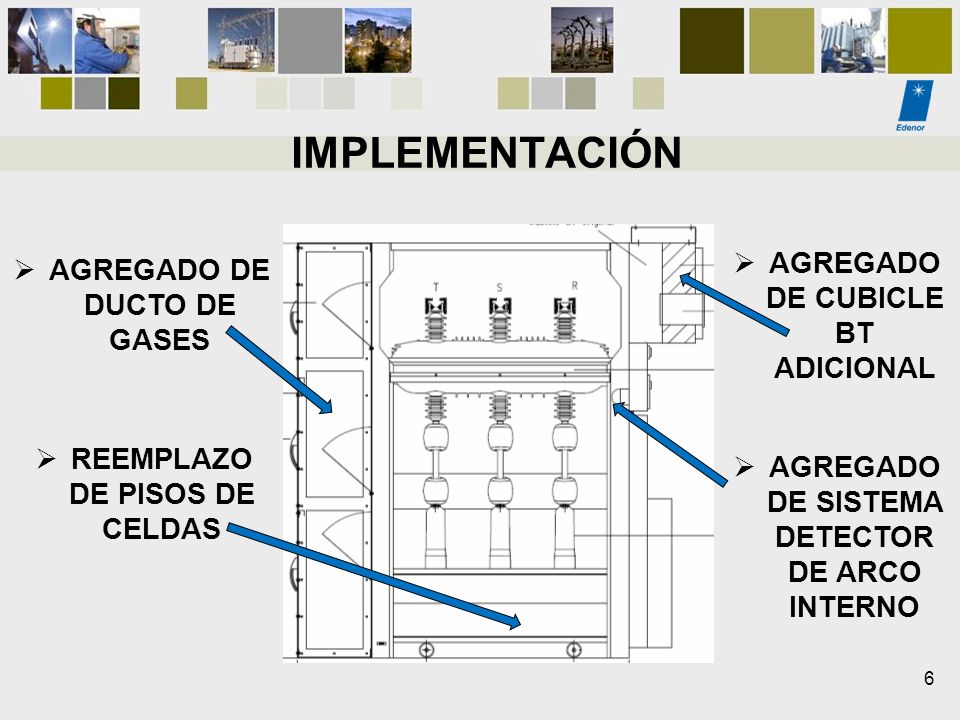

6 AGREGADO DE CUBICLE BT ADICIONAL AGREGADO DE DUCTO DE GASES
IMPLEMENTACIÓN AGREGADO DE CUBICLE BT ADICIONAL AGREGADO DE DUCTO DE GASES REEMPLAZO DE PISOS DE CELDAS AGREGADO DE SISTEMA DETECTOR DE ARCO INTERNO 6

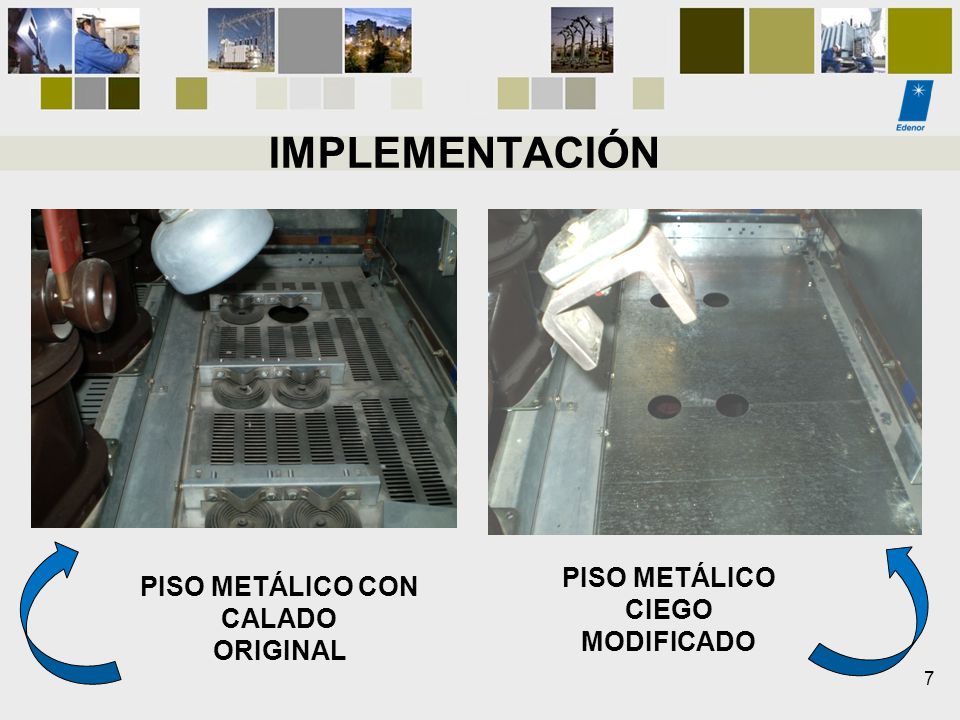

7 PISO METÁLICO CIEGO MODIFICADO PISO METÁLICO CON CALADO
IMPLEMENTACIÓN PISO METÁLICO CIEGO MODIFICADO PISO METÁLICO CON CALADO ORIGINAL 7

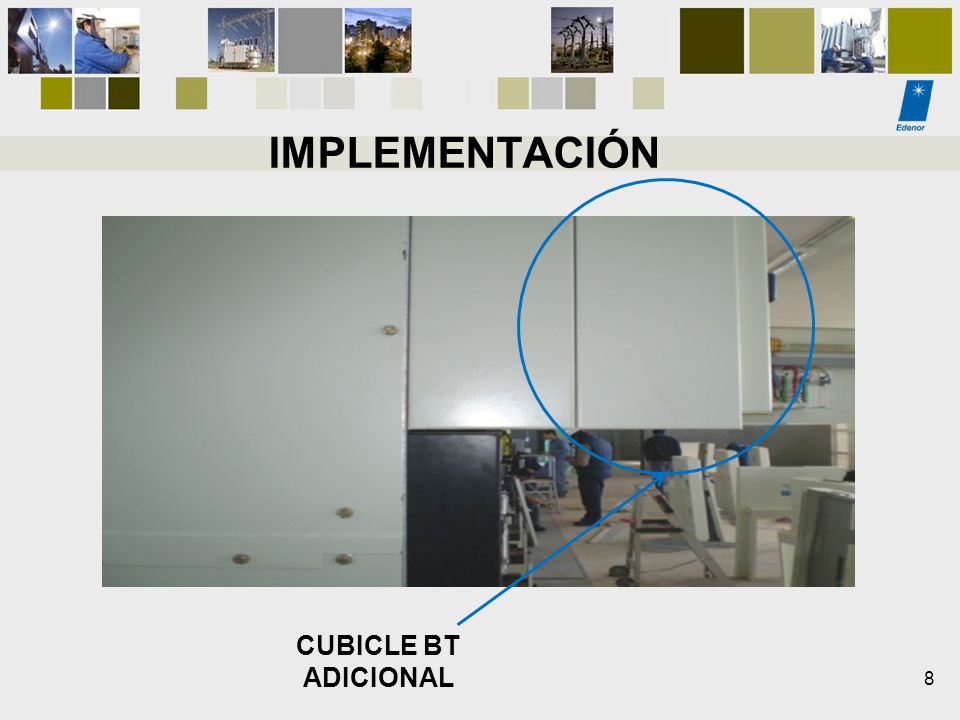

8 IMPLEMENTACIÓN CUBICLE BT ADICIONAL 8

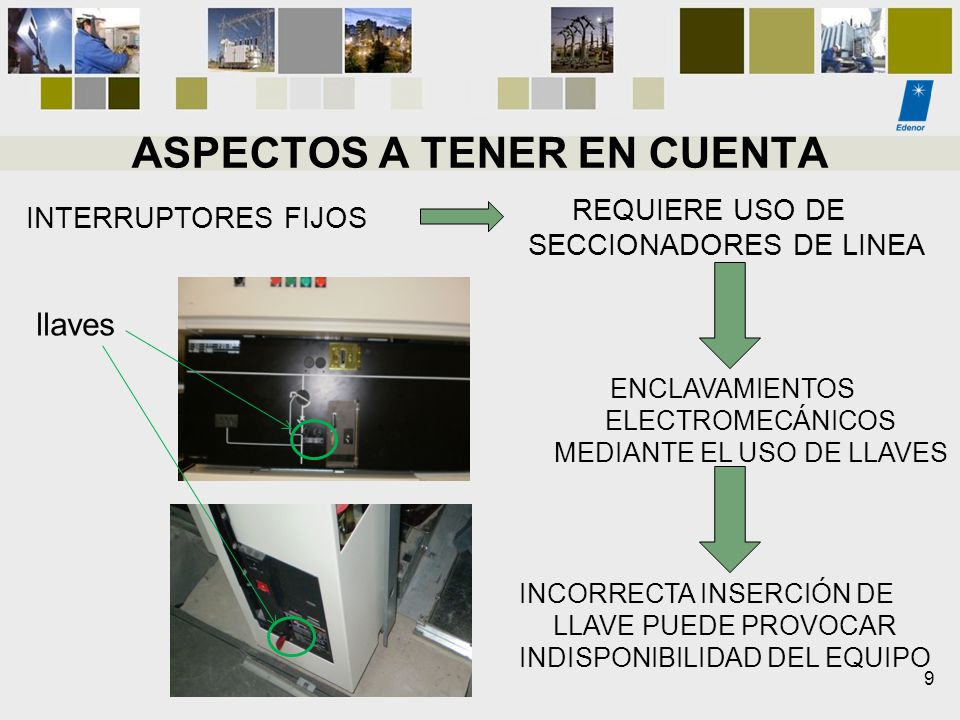

9 ASPECTOS A TENER EN CUENTA
INTERRUPTORES FIJOS REQUIERE USO DE SECCIONADORES DE LINEA ENCLAVAMIENTOS ELECTROMECÁNICOS MEDIANTE EL USO DE LLAVES INCORRECTA INSERCIÓN DE LLAVE PUEDE PROVOCAR INDISPONIBILIDAD DEL EQUIPO llaves 9

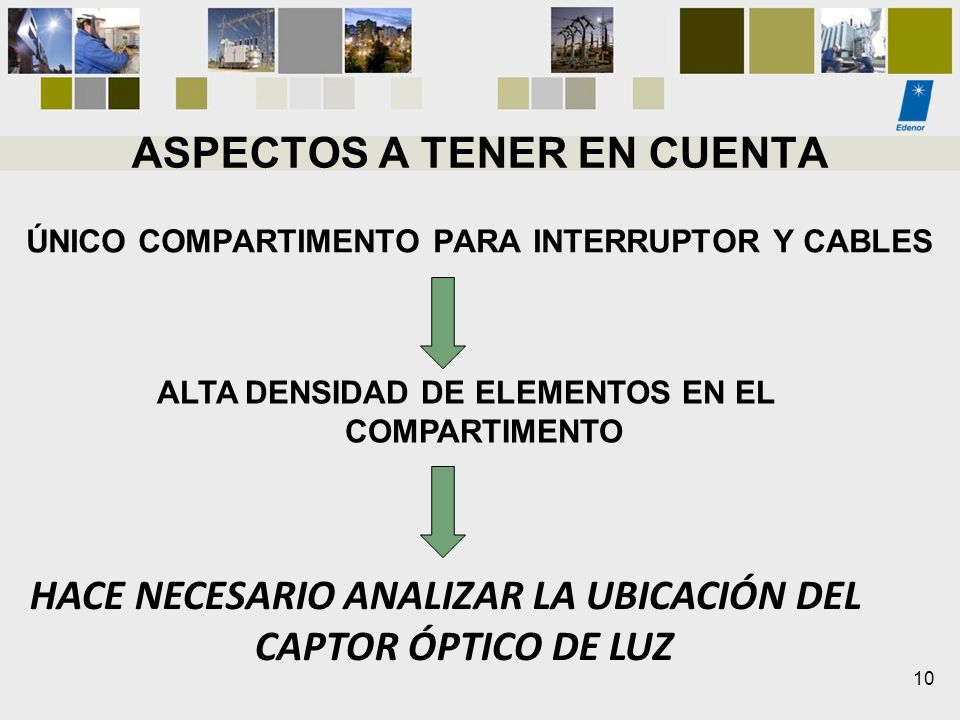

10 ASPECTOS A TENER EN CUENTA
ÚNICO COMPARTIMENTO PARA INTERRUPTOR Y CABLES ALTA DENSIDAD DE ELEMENTOS EN EL COMPARTIMENTO HACE NECESARIO ANALIZAR LA UBICACIÓN DEL CAPTOR ÓPTICO DE LUZ 10

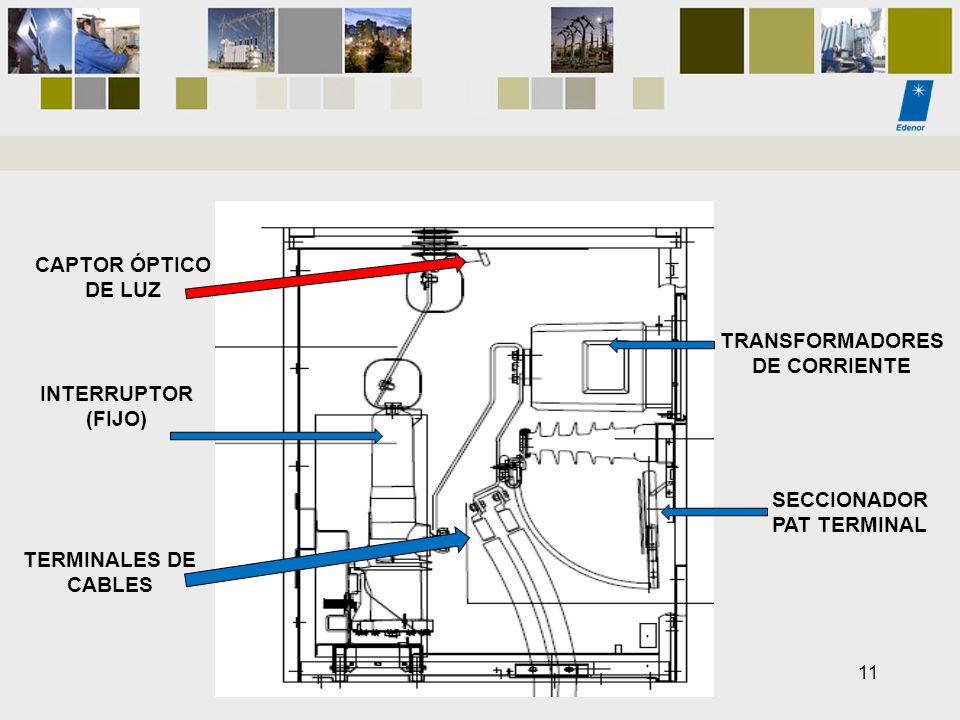

11 TRANSFORMADORES DE CORRIENTE SECCIONADOR PAT TERMINAL
CAPTOR ÓPTICO DE LUZ TRANSFORMADORES DE CORRIENTE INTERRUPTOR (FIJO) SECCIONADOR PAT TERMINAL TERMINALES DE CABLES

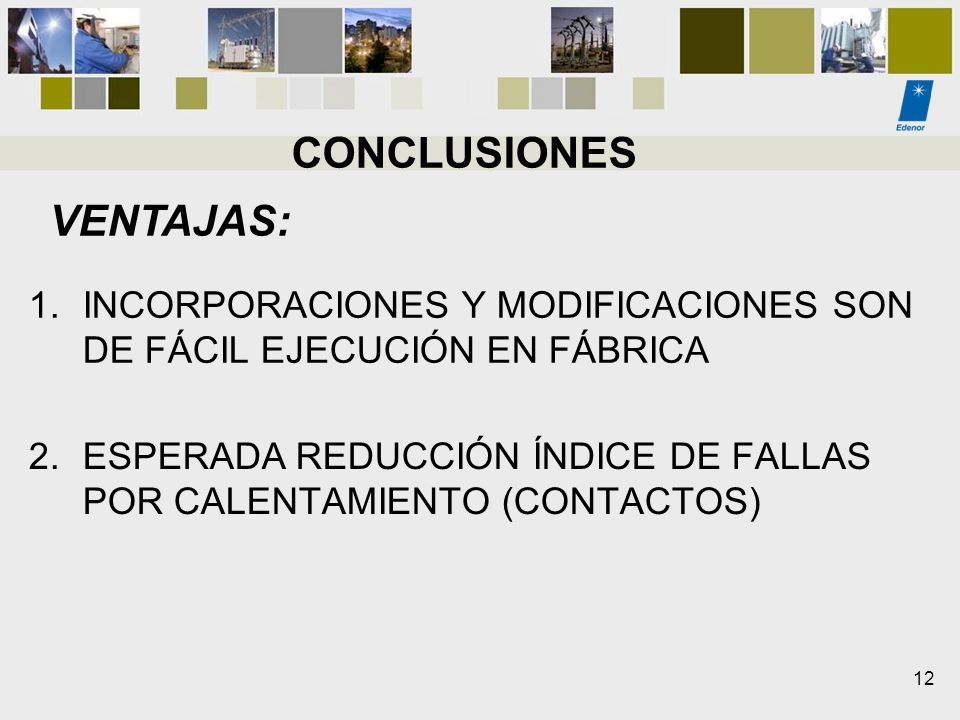

12 CONCLUSIONES VENTAJAS:
INCORPORACIONES Y MODIFICACIONES SON DE FÁCIL EJECUCIÓN EN FÁBRICA ESPERADA REDUCCIÓN ÍNDICE DE FALLAS POR CALENTAMIENTO (CONTACTOS) 12

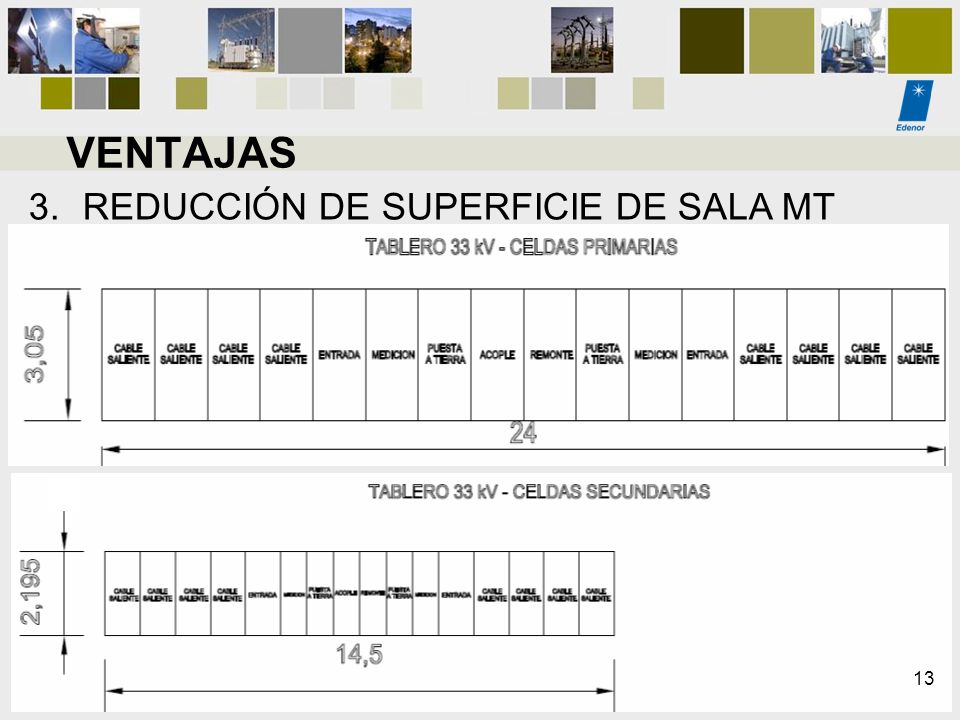

13 VENTAJAS REDUCCIÓN DE SUPERFICIE DE SALA MT 13

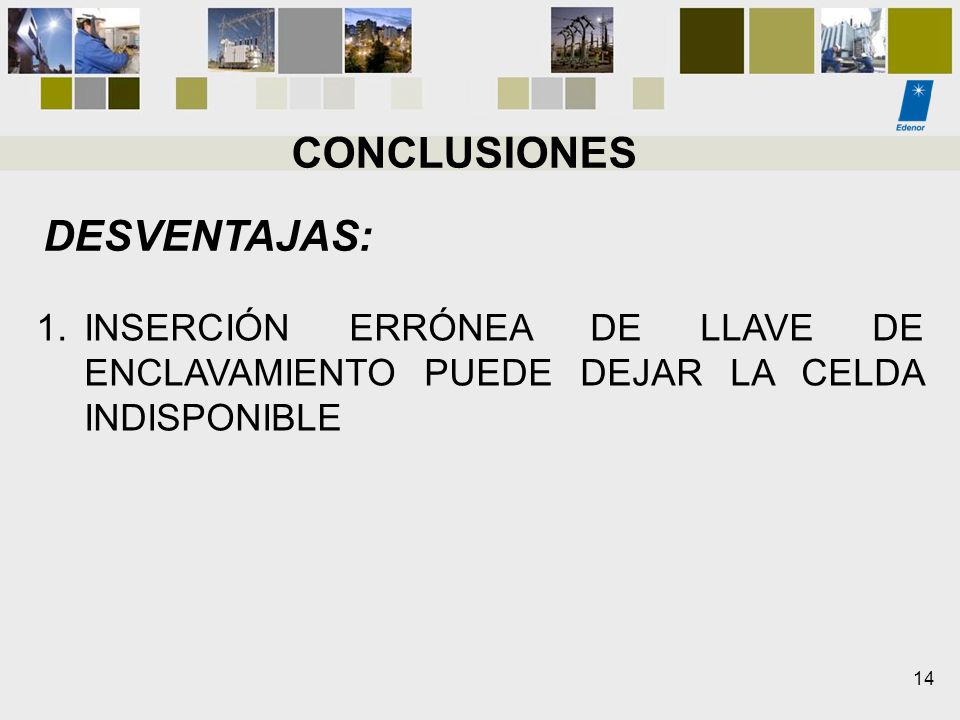

14 CONCLUSIONES DESVENTAJAS:
INSERCIÓN ERRÓNEA DE LLAVE DE ENCLAVAMIENTO PUEDE DEJAR LA CELDA INDISPONIBLE 14

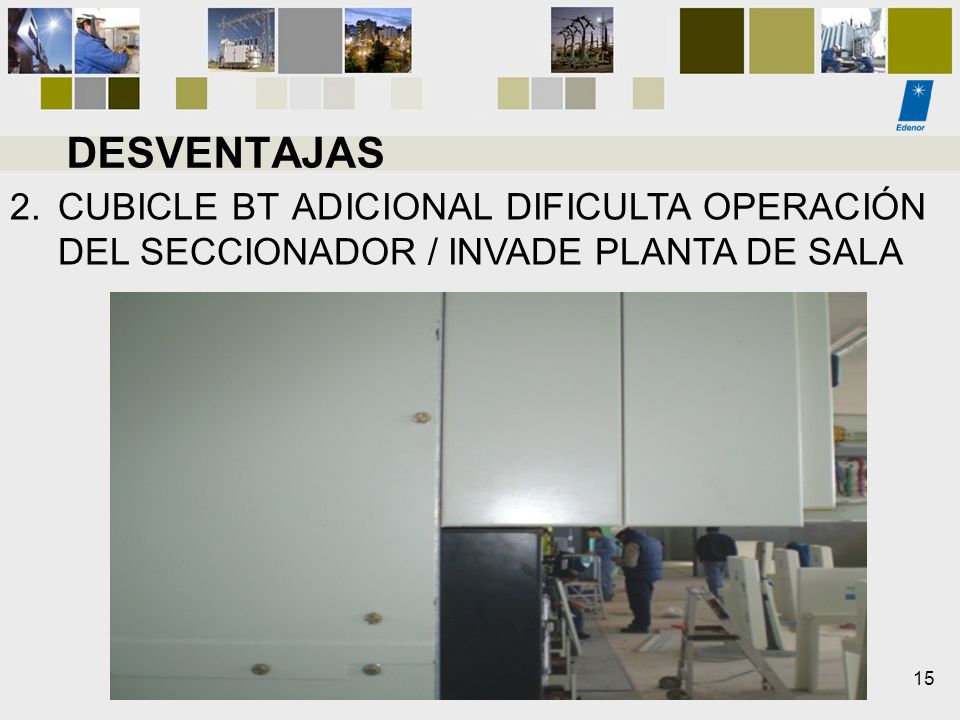

15 DESVENTAJAS CUBICLE BT ADICIONAL DIFICULTA OPERACIÓN DEL SECCIONADOR / INVADE PLANTA DE SALA 15

16 DESVENTAJAS DIFÍCIL ACCESO A TERMINALES DE CABLE/ MANTENIMIENTO INCÓMODO 16

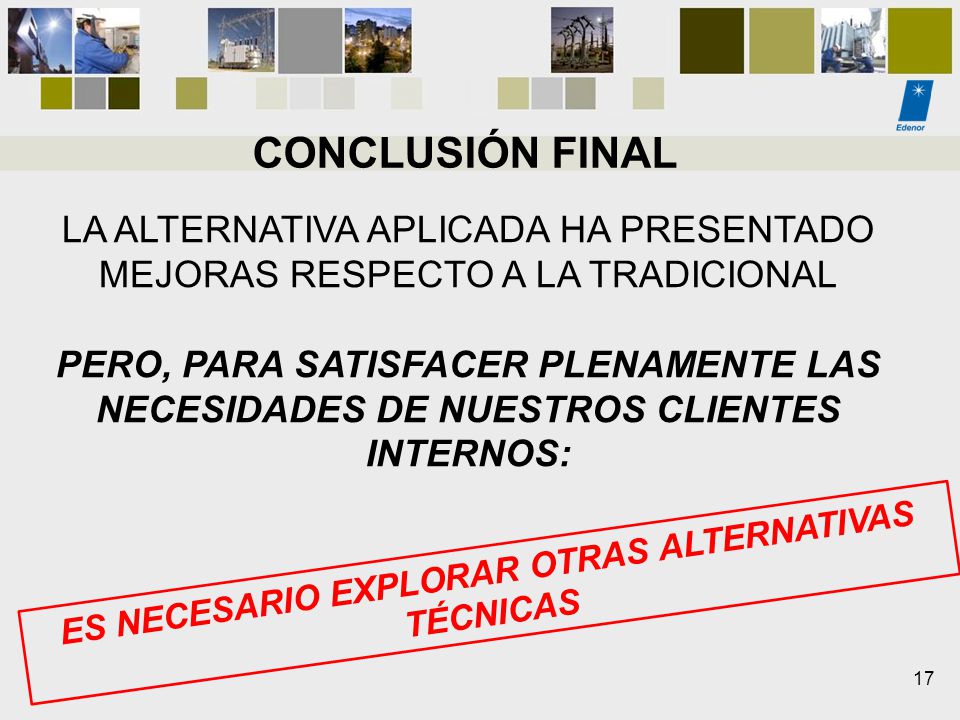

17 ES NECESARIO EXPLORAR OTRAS ALTERNATIVAS TÉCNICAS
CONCLUSIÓN FINAL LA ALTERNATIVA APLICADA HA PRESENTADO MEJORAS RESPECTO A LA TRADICIONAL PERO, PARA SATISFACER PLENAMENTE LAS NECESIDADES DE NUESTROS CLIENTES INTERNOS: ES NECESARIO EXPLORAR OTRAS ALTERNATIVAS TÉCNICAS 17
