1 Telefonía IP y Redes Convergentes

2 Objetivos de la Presentación
Presentar los elementos que constituyen una solución de Telefonía IP Cisco y las tendendencias del mercado hacia la Convergencia API 2004

3 Aplicaciones XML DISCADOR TELEVIGILANCIA
Permite discar números desde Outlook TELEVIGILANCIA Visualiza y controla cámaras IP API 2004

4 Repaso Tarificación Gateways API 2004

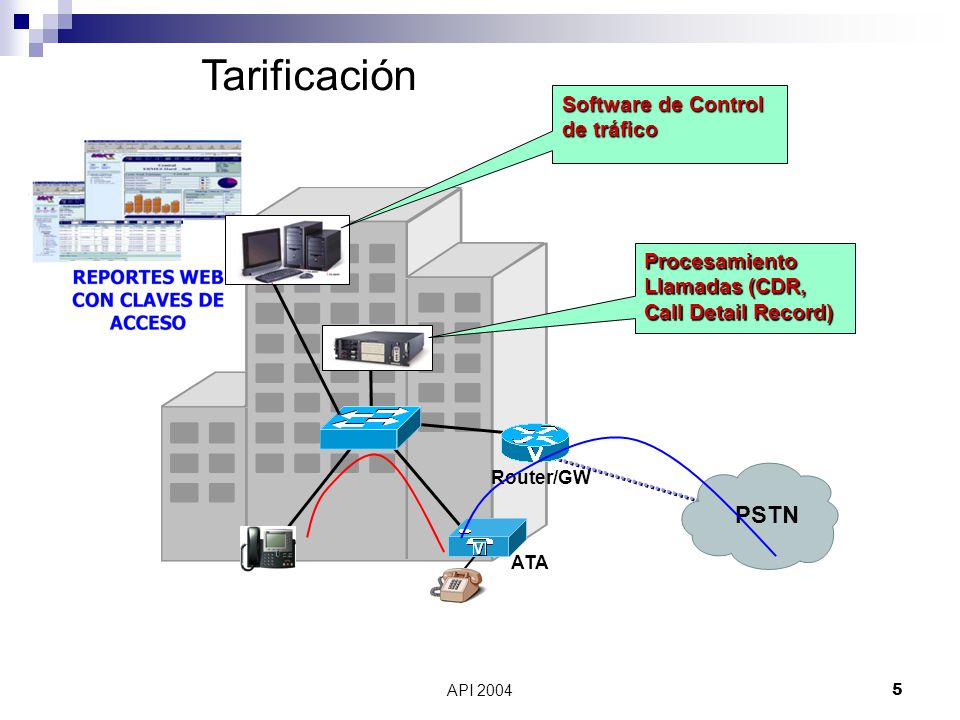

5 Tarificación PSTN Software de Control de tráfico Procesamiento
Llamadas (CDR, Call Detail Record) Router/GW PSTN ATA API 2004

6 Operación de la aplicación de Tarificación
A medida que el sistema va generando el CDR, el sistema de Facturación lee la base de Datos y procesa. Agrupa datos referentes de cada llamada en archivos llamados CDR (Call Detail Record). Los CDR recogen unidades totales consumidas (números de teléfono origen y destino, fecha y hora, etc) Encargado de comprobar el consumo de los servicios. API 2004

7 Repaso Tarificación Gateways API 2004

8 Conexión a la red pública en central TDM
PSTN BRI E1 CO API 2004

9 Capa Acceso & Terminales

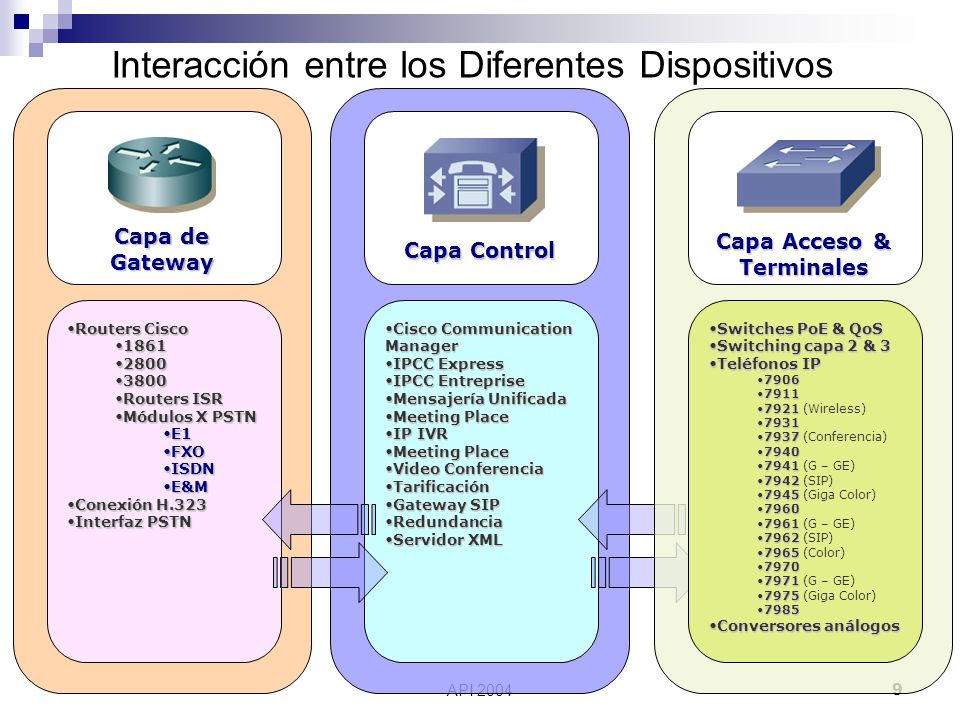

Interacción entre los Diferentes Dispositivos Capa de Gateway Routers Cisco 1861 2800 3800 Routers ISR Módulos X PSTN E1 FXO ISDN E&M Conexión H.323 Interfaz PSTN Capa Control Cisco Communication Manager IPCC Express IPCC Entreprise Mensajería Unificada Meeting Place IP IVR Video Conferencia Tarificación Gateway SIP Redundancia Servidor XML Capa Acceso & Terminales Switches PoE & QoS Switching capa 2 & 3 Teléfonos IP 7906 7911 7921 (Wireless) 7931 7937 (Conferencia) 7940 7941 (G – GE) 7942 (SIP) 7945 (Giga Color) 7960 7961 (G – GE) 7962 (SIP) 7965 (Color) 7970 7971 (G – GE) 7975 (Giga Color) 7985 Conversores análogos API 2004

10 Familias de Routers Cisco
API 2004

11 Routers Cisco con Soporte de Telefonía
API 2004

12 Routers Cisco con Soporte de Telefonía

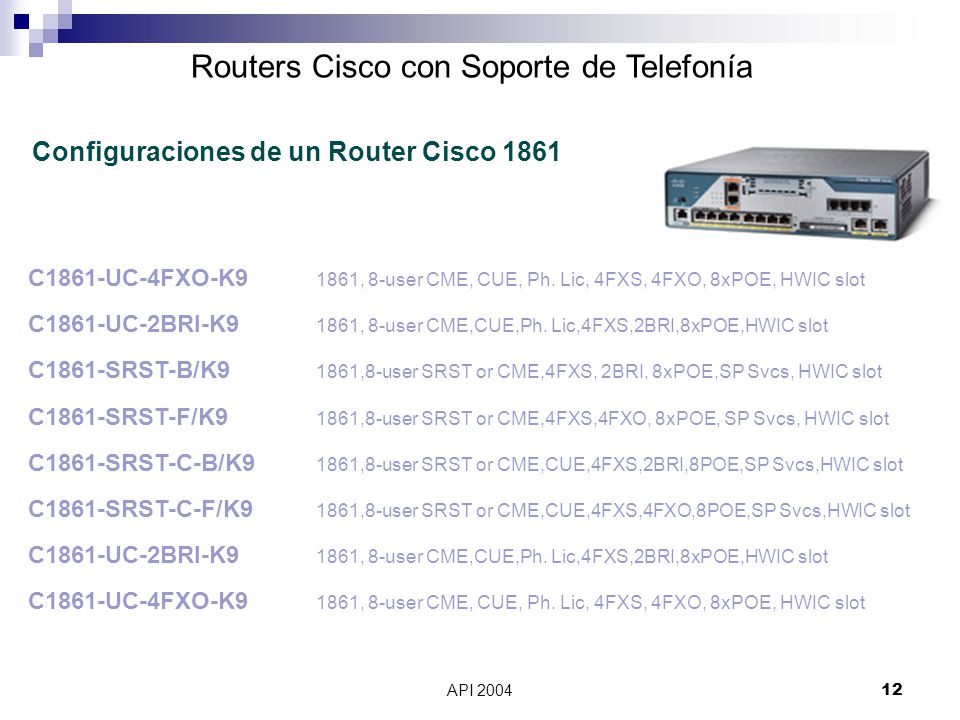

Configuraciones de un Router Cisco 1861 C1861-UC-4FXO-K9 1861, 8-user CME, CUE, Ph. Lic, 4FXS, 4FXO, 8xPOE, HWIC slot C1861-UC-2BRI-K9 1861, 8-user CME,CUE,Ph. Lic,4FXS,2BRI,8xPOE,HWIC slot C1861-SRST-B/K ,8-user SRST or CME,4FXS, 2BRI, 8xPOE,SP Svcs, HWIC slot C1861-SRST-F/K ,8-user SRST or CME,4FXS,4FXO, 8xPOE, SP Svcs, HWIC slot C1861-SRST-C-B/K9 1861,8-user SRST or CME,CUE,4FXS,2BRI,8POE,SP Svcs,HWIC slot C1861-SRST-C-F/K9 1861,8-user SRST or CME,CUE,4FXS,4FXO,8POE,SP Svcs,HWIC slot API 2004

13 Codecs & DSPs Codecs API 2004

14 Codecs & DSPs DSP (Digital Signal Processor) Basado en un procesador o Microprocesador, optimizados para aplicaciones que requieran operaciones numéricas a alta velocidad. Micro Ethernet (Internet) DSP Telephones (Circuitos) DSP Digital Signal Processor(s) Voice Compression Tone Detection/Generation Echo Cancellation Silence Suppression Micro Processor(s) Telephony Protocols Network Protocols Management Routing Billing API 2004

15 Anchos de banda más utilizados
API 2004

16 Conferencia & Transcoding
Servicios provistos por routers. Transcoding Ahorra utilización de enlaces WAN, por medio de la compresión del tráfico de voz Permite comunicar dos dispositivos diferentes que poseen codecs diferentes. Los siguientes algoritmos de transcoding son soportados por los gateways Cisco: API 2004

17 Unity (voice mail opcional)

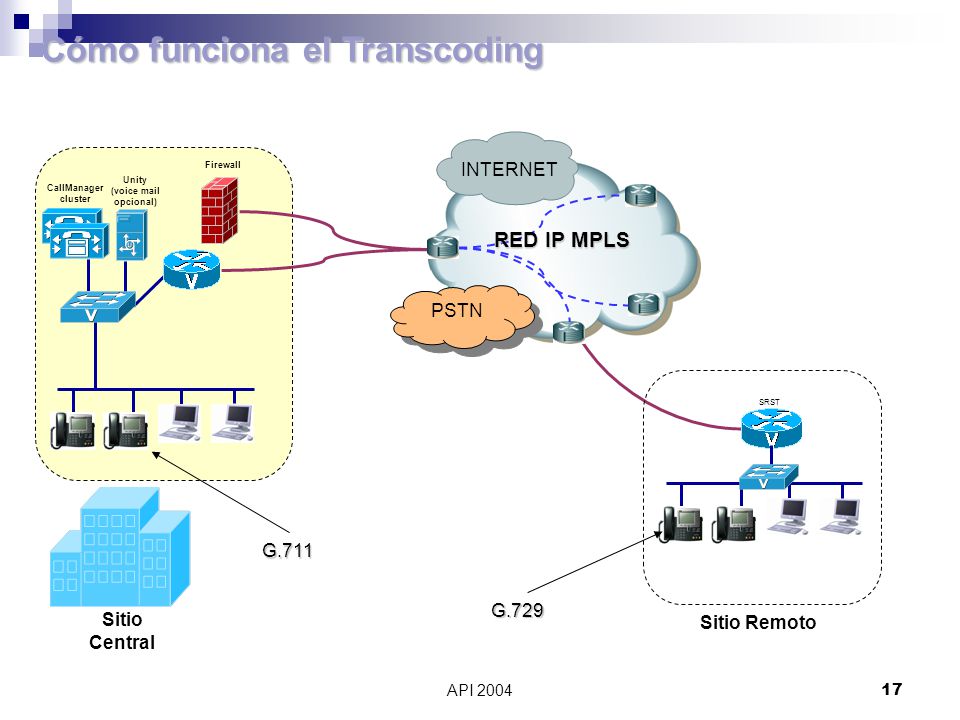

Cómo funciona el Transcoding RED IP MPLS PSTN INTERNET CallManager cluster Unity (voice mail opcional) Sitio Central Firewall G.711 Sitio Remoto SRST G.729 API 2004
