CAMARAS DE FUMIGACION CON BROMURO DE METILO

Presentación del tema: "CAMARAS DE FUMIGACION CON BROMURO DE METILO"— Transcripción de la presentación:

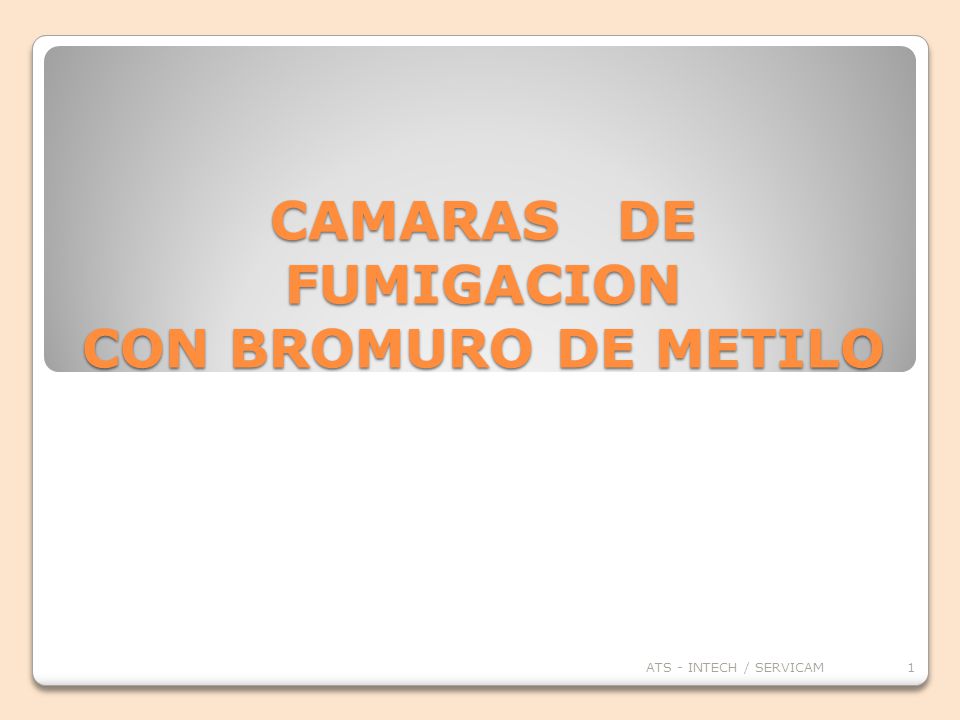

1 CAMARAS DE FUMIGACION CON BROMURO DE METILO
ATS - INTECH / SERVICAM

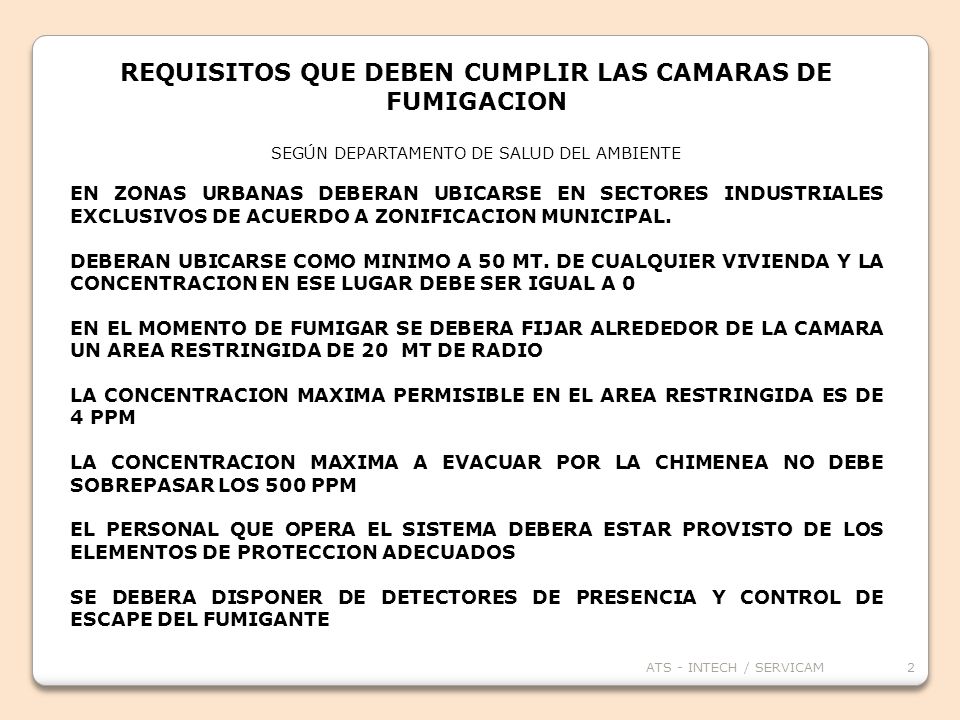

2 REQUISITOS QUE DEBEN CUMPLIR LAS CAMARAS DE FUMIGACION
SEGÚN DEPARTAMENTO DE SALUD DEL AMBIENTE EN ZONAS URBANAS DEBERAN UBICARSE EN SECTORES INDUSTRIALES EXCLUSIVOS DE ACUERDO A ZONIFICACION MUNICIPAL. DEBERAN UBICARSE COMO MINIMO A 50 MT. DE CUALQUIER VIVIENDA Y LA CONCENTRACION EN ESE LUGAR DEBE SER IGUAL A 0 EN EL MOMENTO DE FUMIGAR SE DEBERA FIJAR ALREDEDOR DE LA CAMARA UN AREA RESTRINGIDA DE 20 MT DE RADIO LA CONCENTRACION MAXIMA PERMISIBLE EN EL AREA RESTRINGIDA ES DE 4 PPM LA CONCENTRACION MAXIMA A EVACUAR POR LA CHIMENEA NO DEBE SOBREPASAR LOS 500 PPM EL PERSONAL QUE OPERA EL SISTEMA DEBERA ESTAR PROVISTO DE LOS ELEMENTOS DE PROTECCION ADECUADOS SE DEBERA DISPONER DE DETECTORES DE PRESENCIA Y CONTROL DE ESCAPE DEL FUMIGANTE ATS - INTECH / SERVICAM

3 TIPOS DE CAMARAS DE FUMIGACION :
1.- CAMARA DE FUMIGACION TRADICIONAL RECINTO HERMETICO CUYA FINALIDAD ES EFECTUAR EL TRATAMIENTO DE FUMIGACION CON BROMURO DE METILO 2.- CAMARA DE PREFRIO FUMIGACION RECINTO HERMETICO QUE ADEMAS DE EFECTUAR LA FUMIGACION PERMITE EL ENFRIAMIENTO RAPIDO DEL PRODUCTO ATS - INTECH / SERVICAM

4 1.- CAMARA DE FUMIGACION TRADICIONAL
TIPOS DE CAMARAS DE FUMIGACION : 1.- CAMARA DE FUMIGACION TRADICIONAL RECINTO HERMETICO CUYA FINALIDAD ES EFECTUAR EL TRATAMIENTO DE FUMIGACION CON BROMURO DE METILO 2.- CAMARA DE PREFRIO FUMIGACION RECINTO HERMETICO QUE ADEMAS DE EFECTUAR LA FUMIGACION PERMITE EL ENFRIAMIENTO RAPIDO DEL PRODUCTO ATS - INTECH / SERVICAM

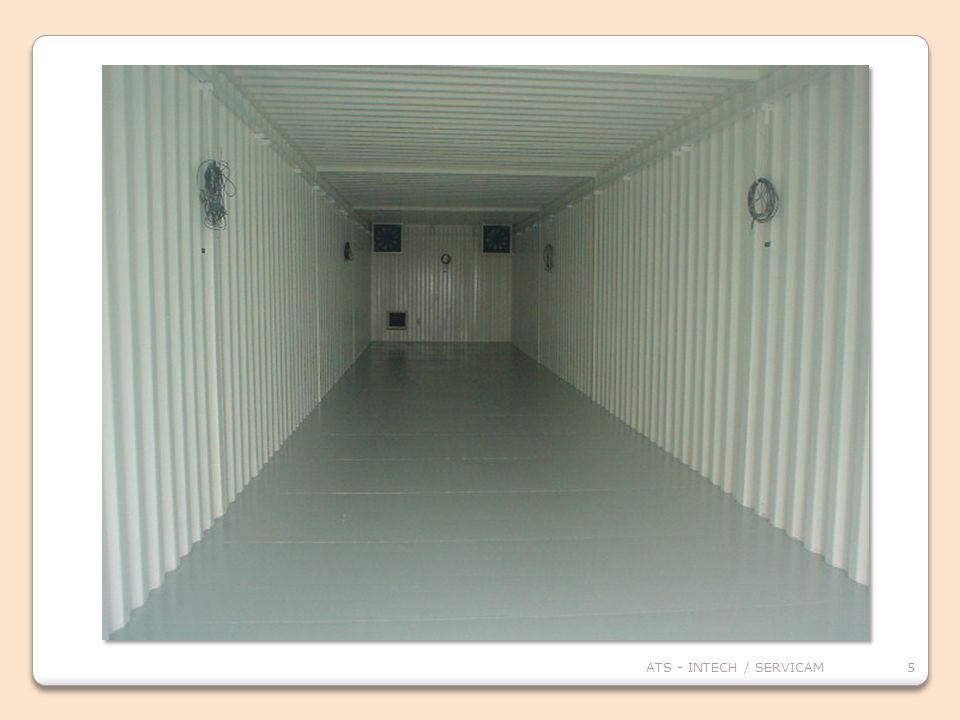

5 ATS - INTECH / SERVICAM

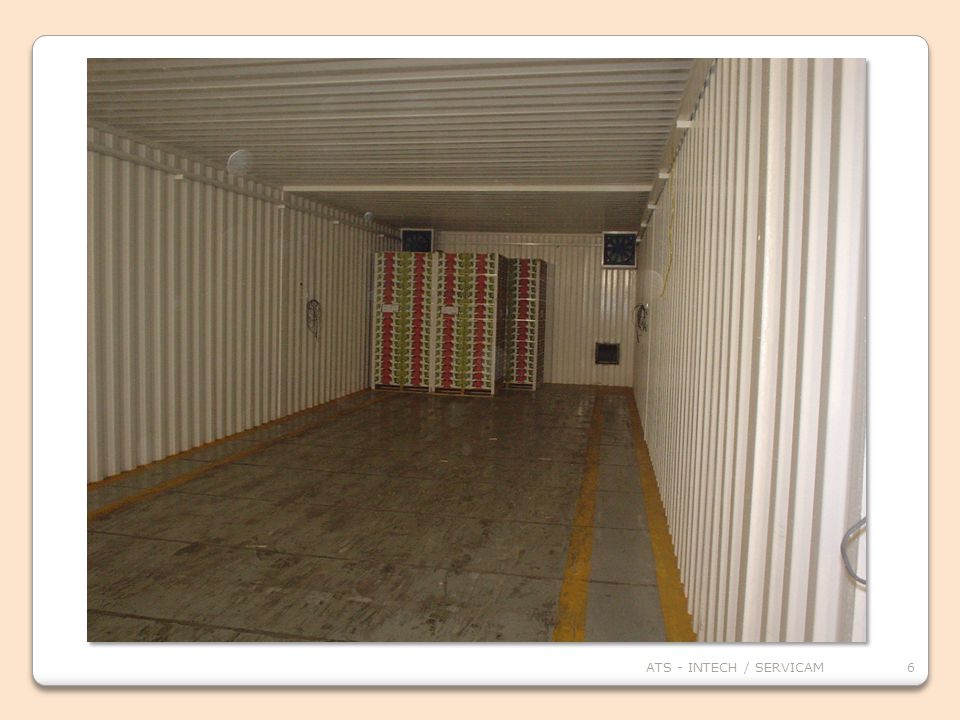

6 ATS - INTECH / SERVICAM

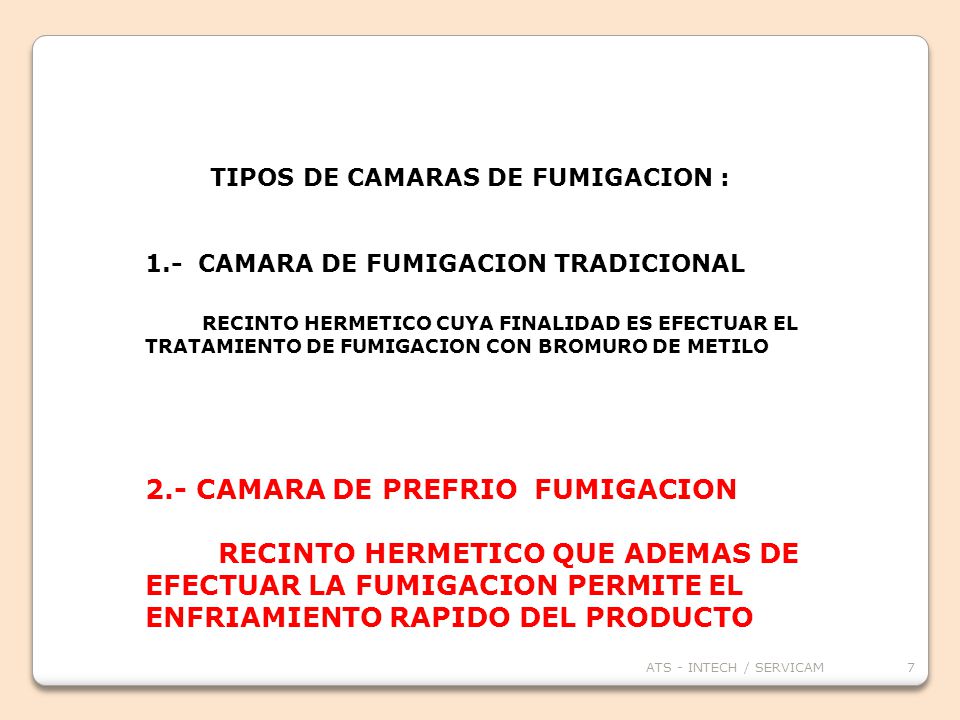

7 2.- CAMARA DE PREFRIO FUMIGACION
TIPOS DE CAMARAS DE FUMIGACION : 1.- CAMARA DE FUMIGACION TRADICIONAL RECINTO HERMETICO CUYA FINALIDAD ES EFECTUAR EL TRATAMIENTO DE FUMIGACION CON BROMURO DE METILO 2.- CAMARA DE PREFRIO FUMIGACION RECINTO HERMETICO QUE ADEMAS DE EFECTUAR LA FUMIGACION PERMITE EL ENFRIAMIENTO RAPIDO DEL PRODUCTO ATS - INTECH / SERVICAM

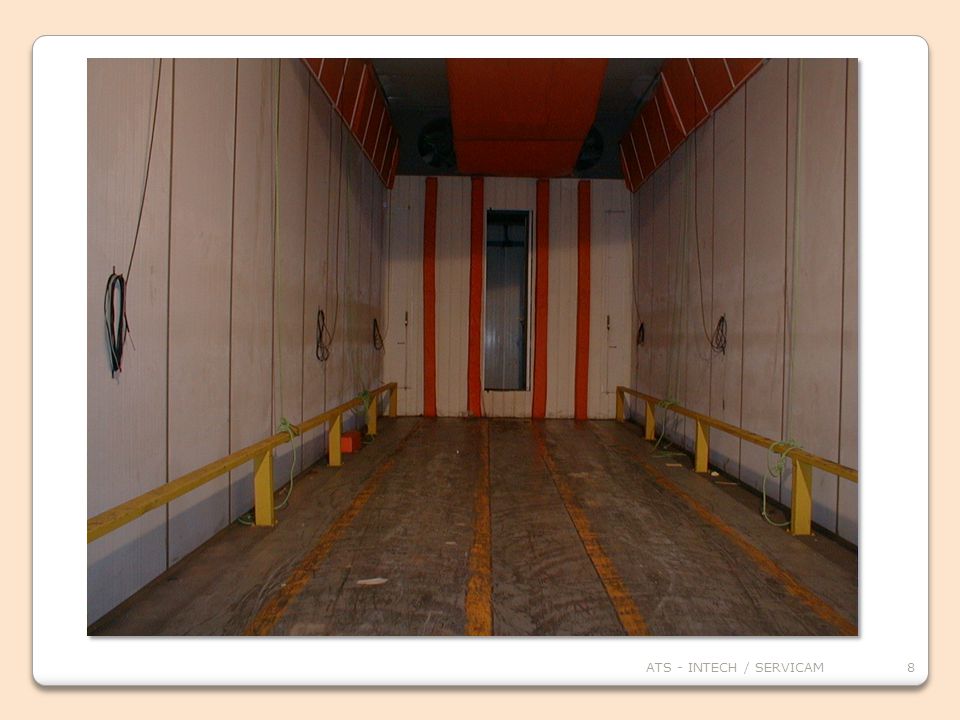

8 ATS - INTECH / SERVICAM

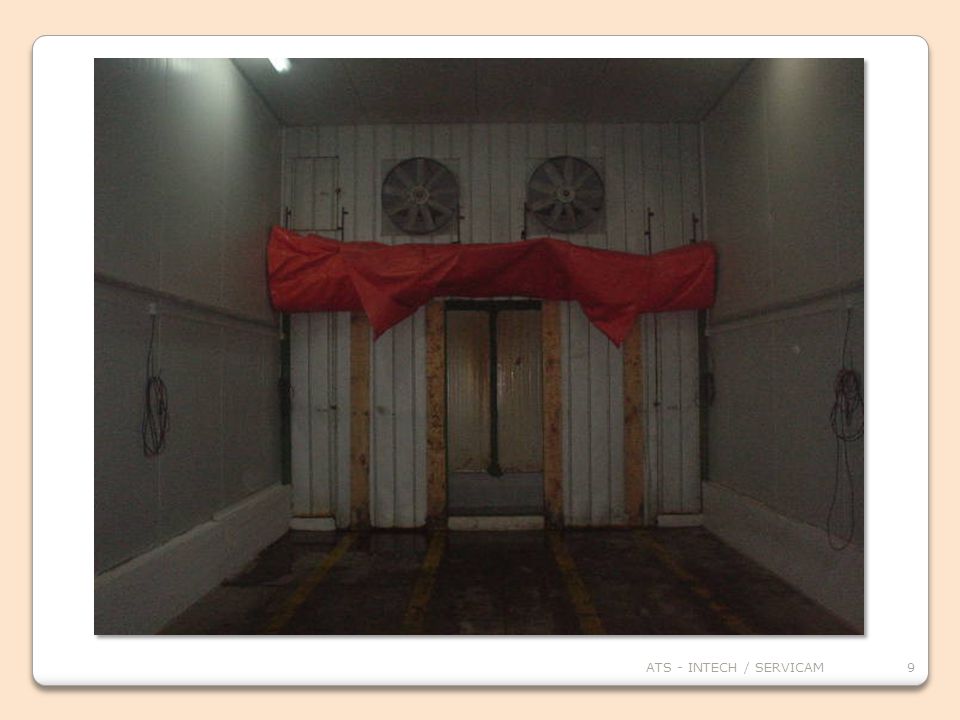

9 ATS - INTECH / SERVICAM

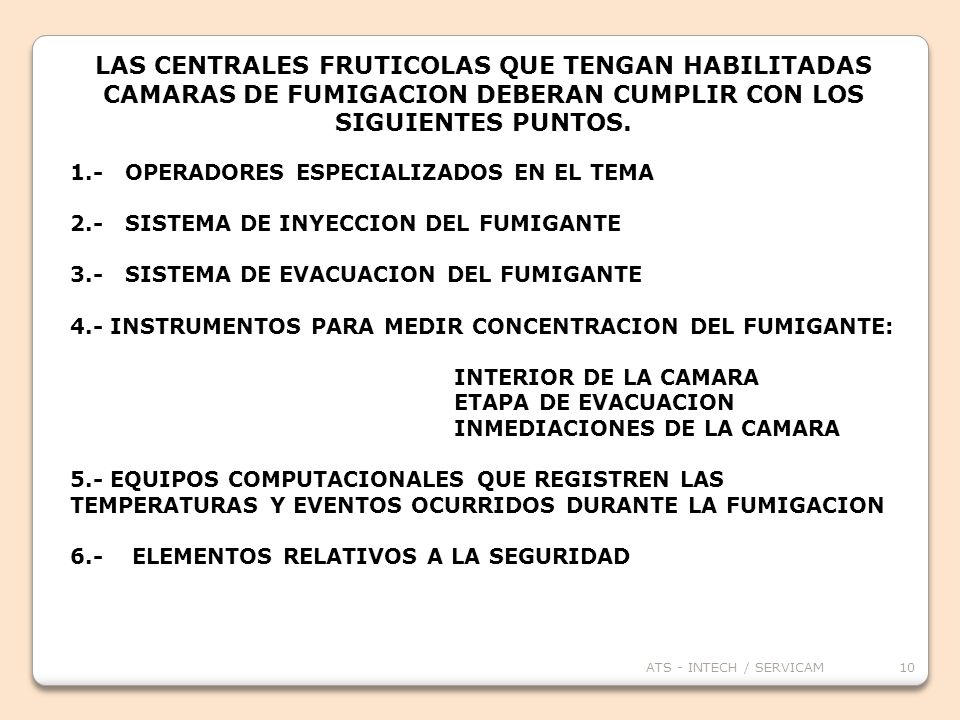

10 LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

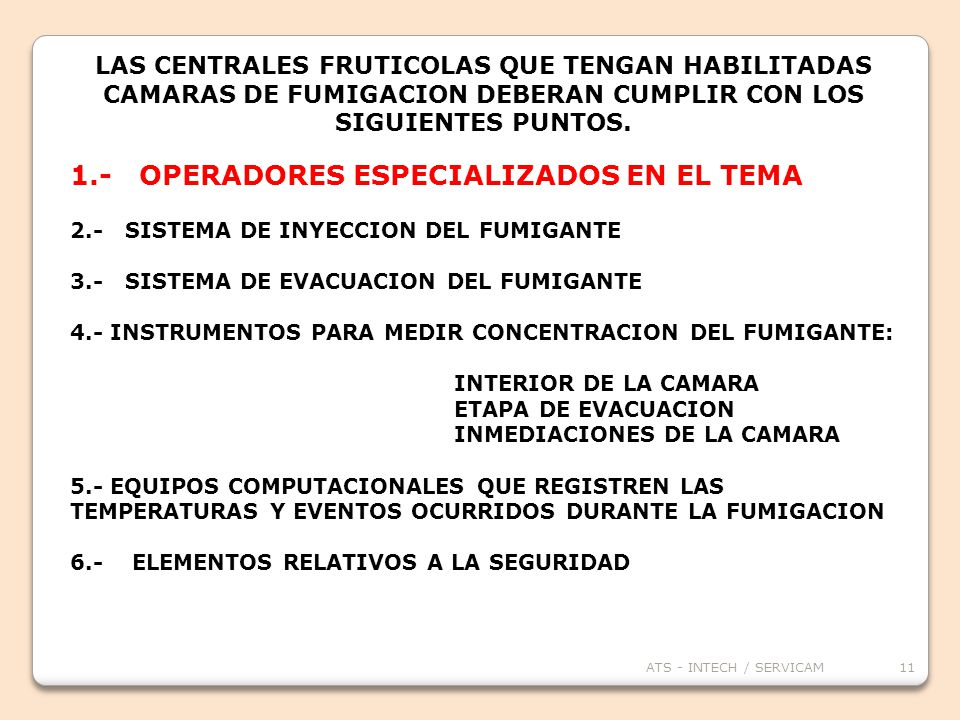

11 1.- OPERADORES ESPECIALIZADOS EN EL TEMA
LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

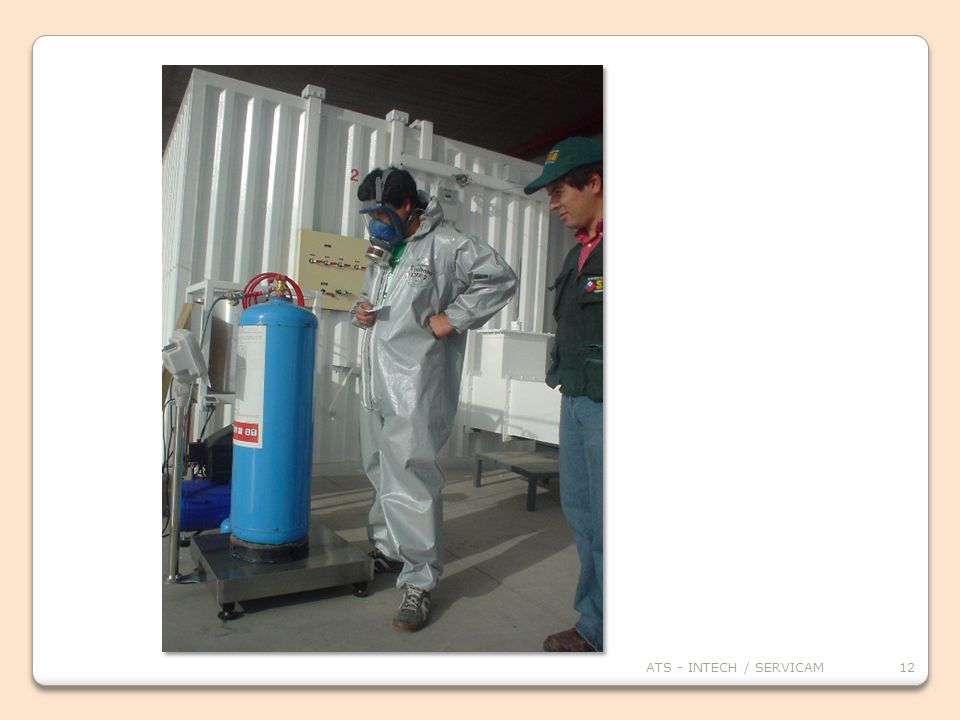

12 ATS - INTECH / SERVICAM

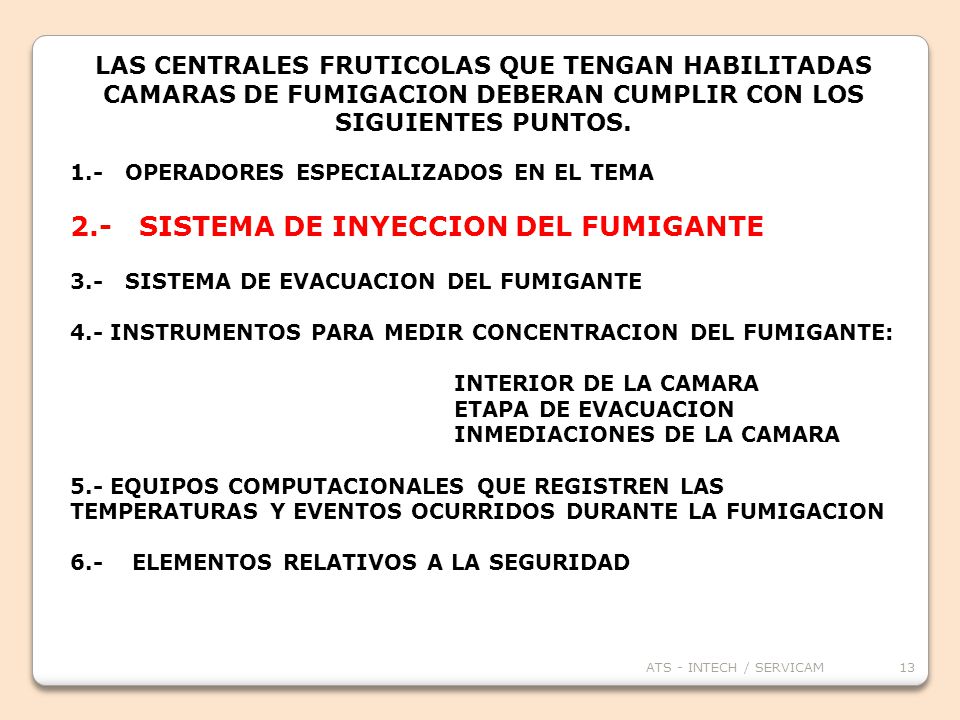

13 2.- SISTEMA DE INYECCION DEL FUMIGANTE
LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

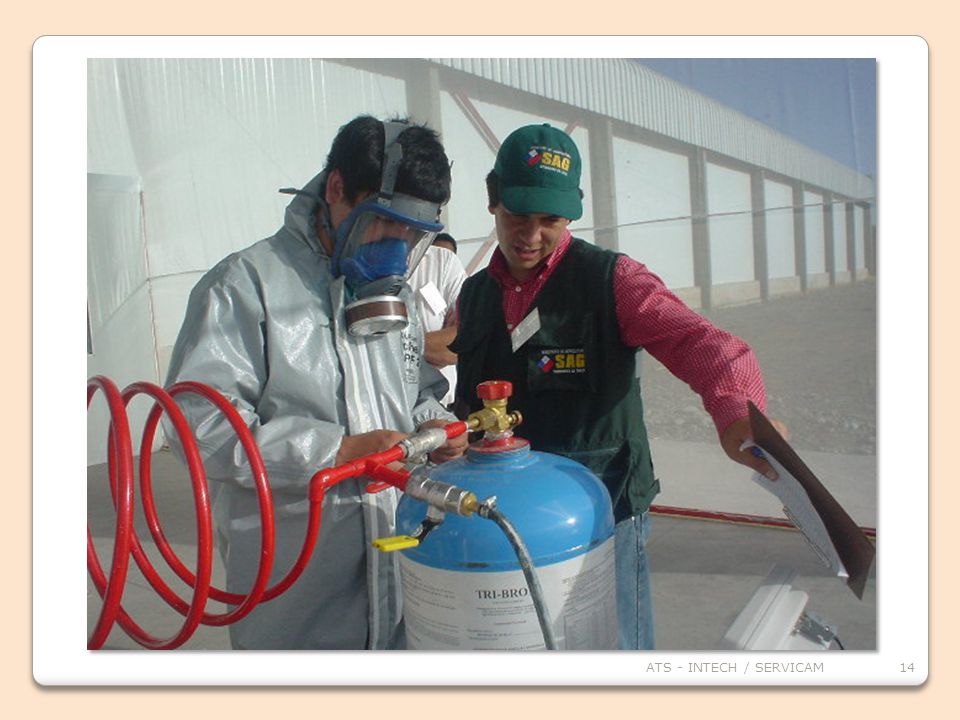

14 CAMARAS DE FUMIGACION ATS - INTECH / SERVICAM

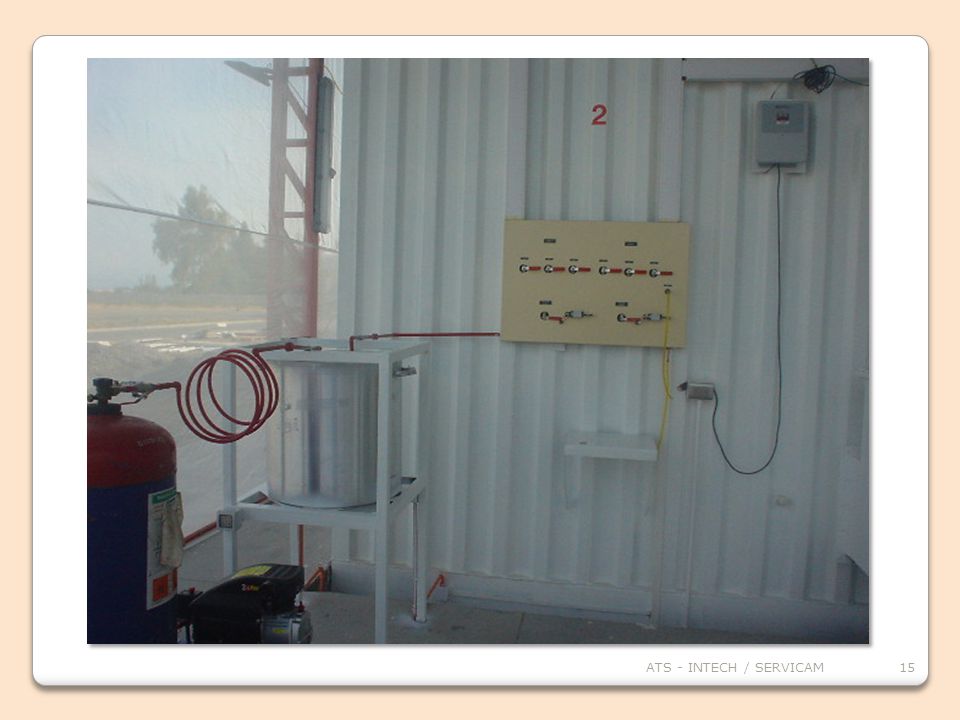

15 ATS - INTECH / SERVICAM

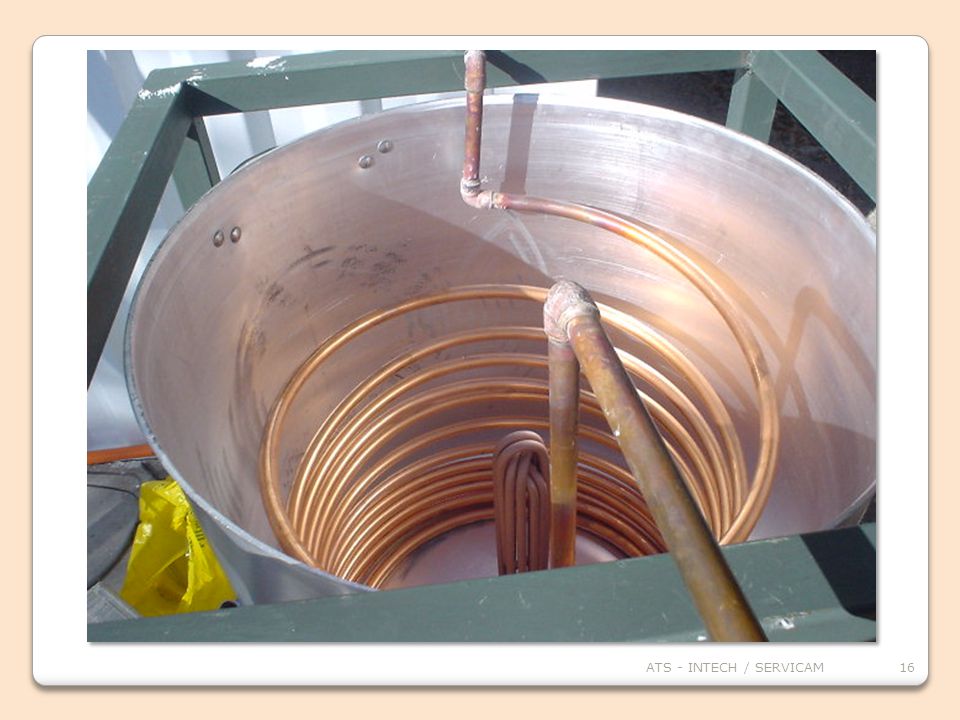

16 ATS - INTECH / SERVICAM

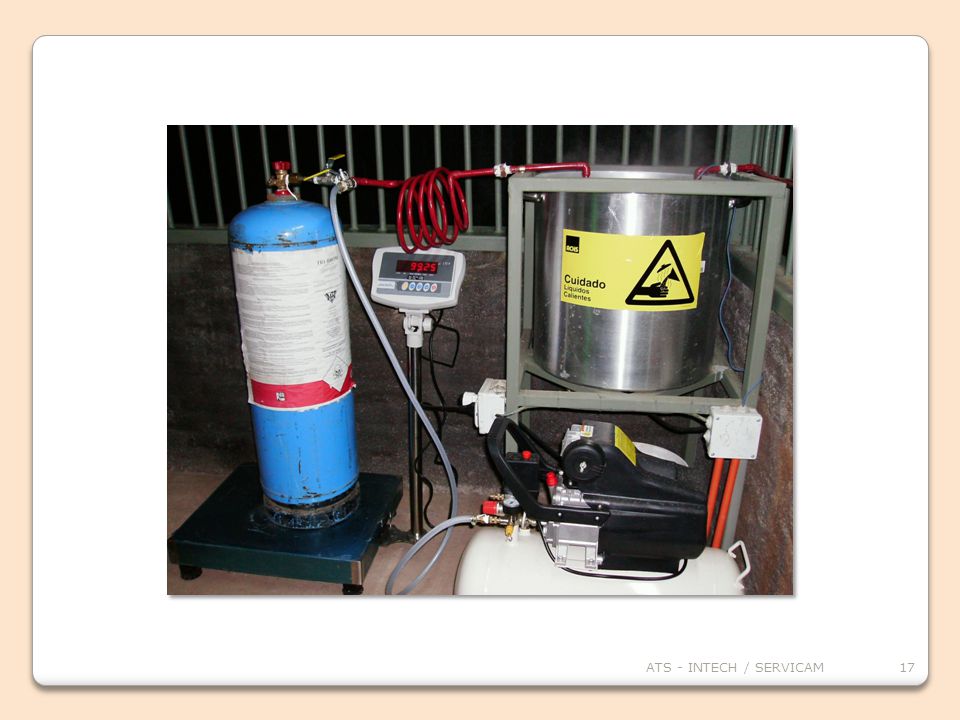

17 ATS - INTECH / SERVICAM

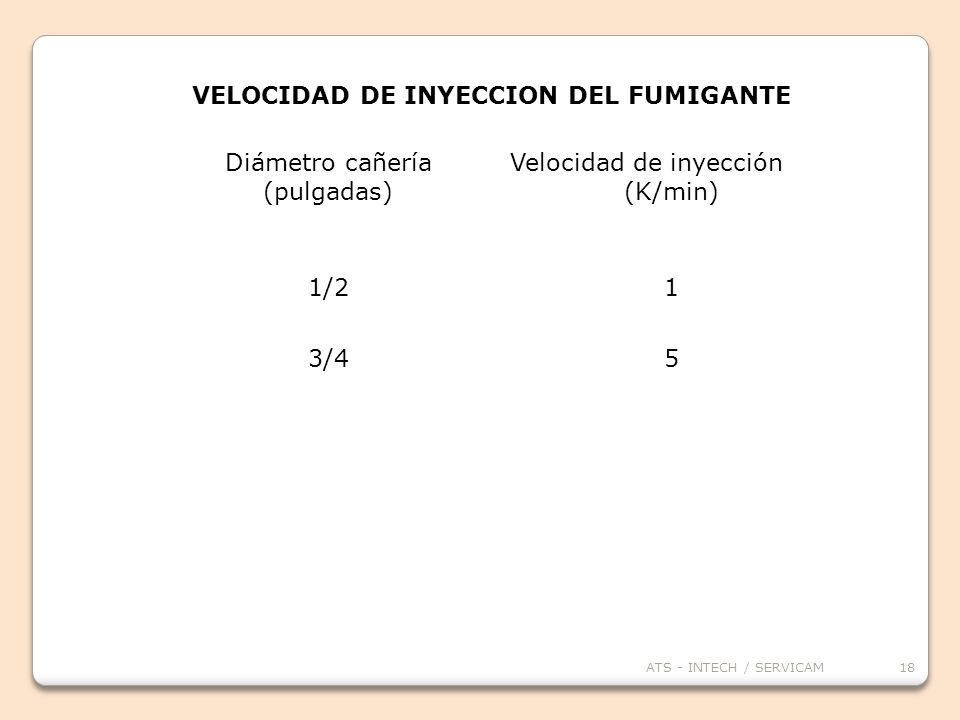

18 VELOCIDAD DE INYECCION DEL FUMIGANTE
Diámetro cañería (pulgadas) Velocidad de inyección (K/min) 1/2 1 3/4 5 ATS - INTECH / SERVICAM

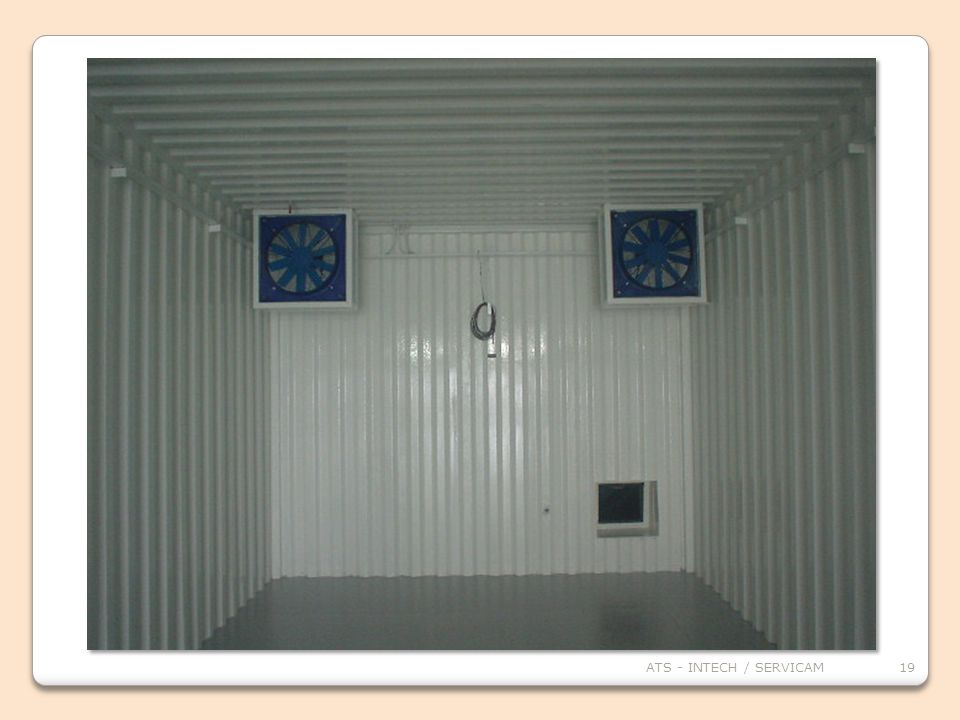

19 ATS - INTECH / SERVICAM

20 ATS - INTECH / SERVICAM

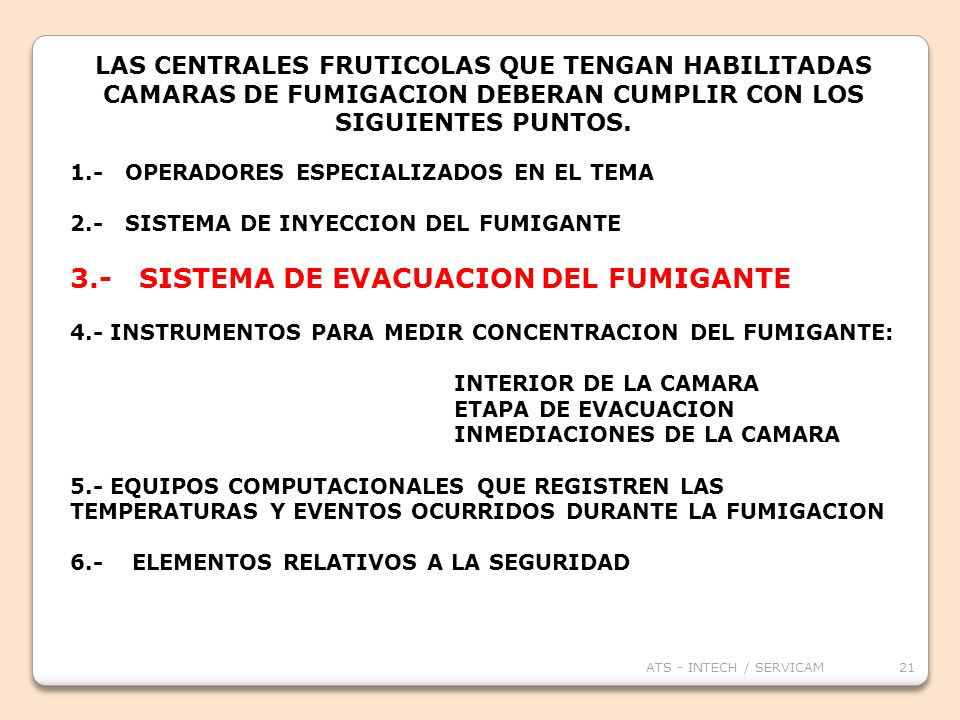

21 3.- SISTEMA DE EVACUACION DEL FUMIGANTE
LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

22 ATS - INTECH / SERVICAM

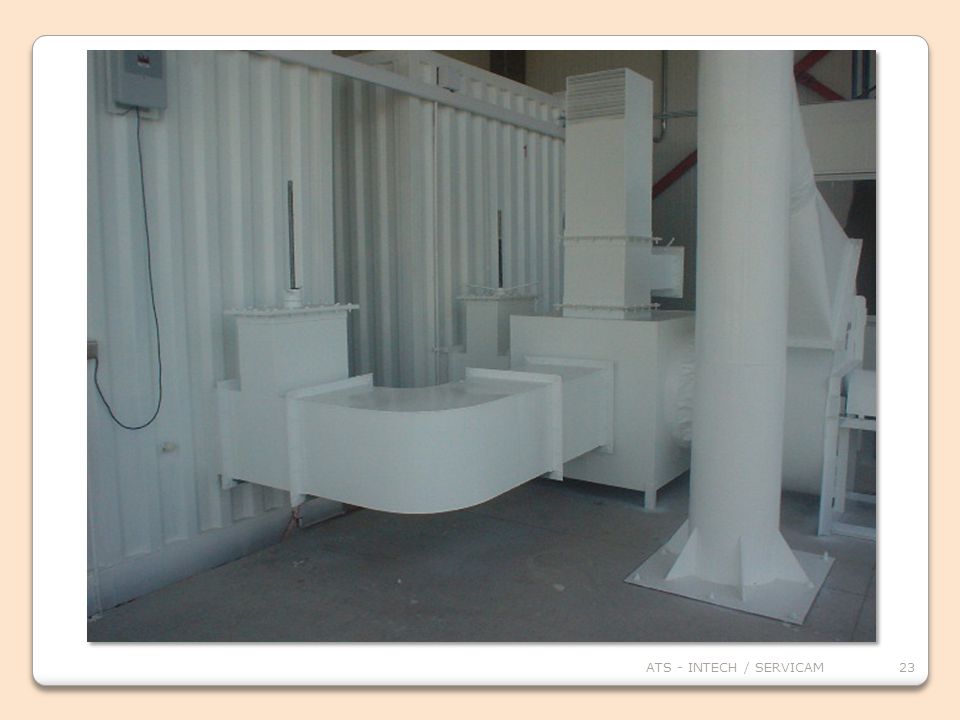

23 ATS - INTECH / SERVICAM

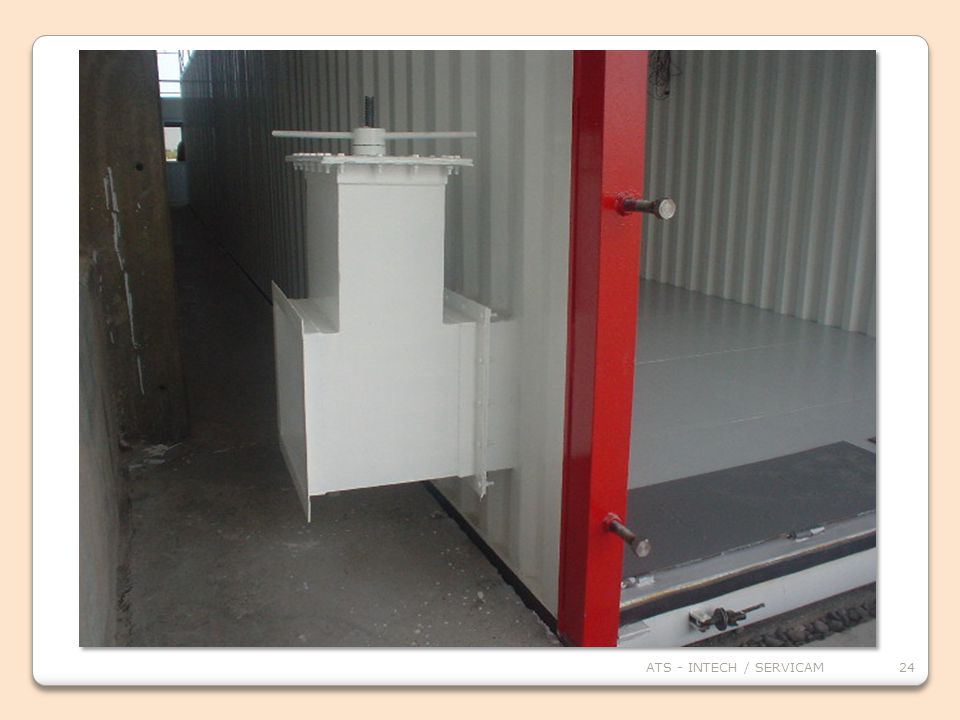

24 ATS - INTECH / SERVICAM

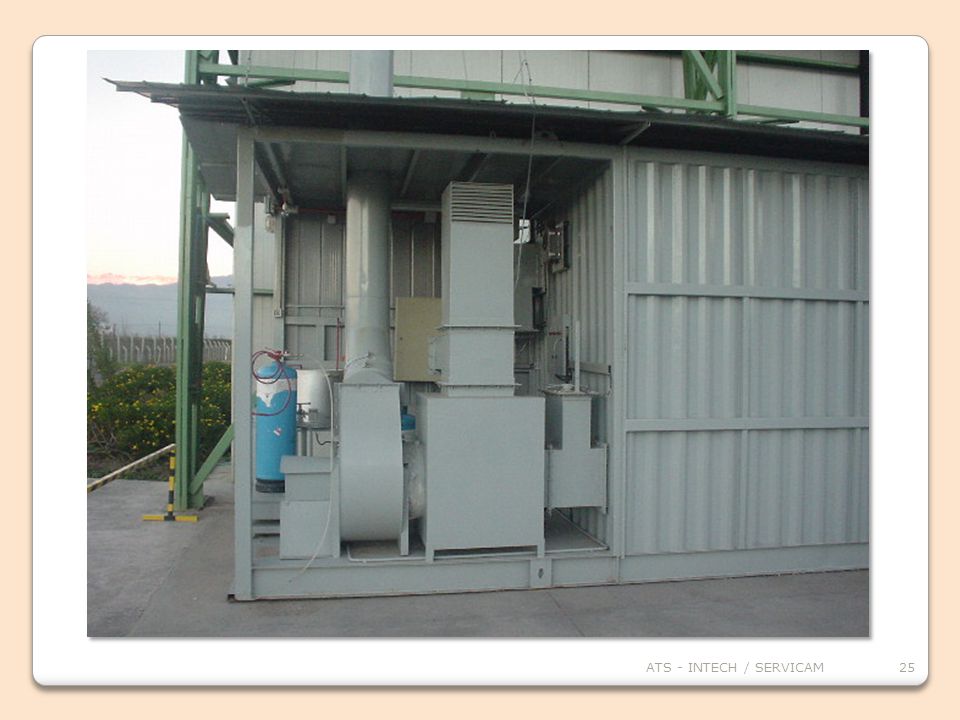

25 ATS - INTECH / SERVICAM

26 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE:
LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

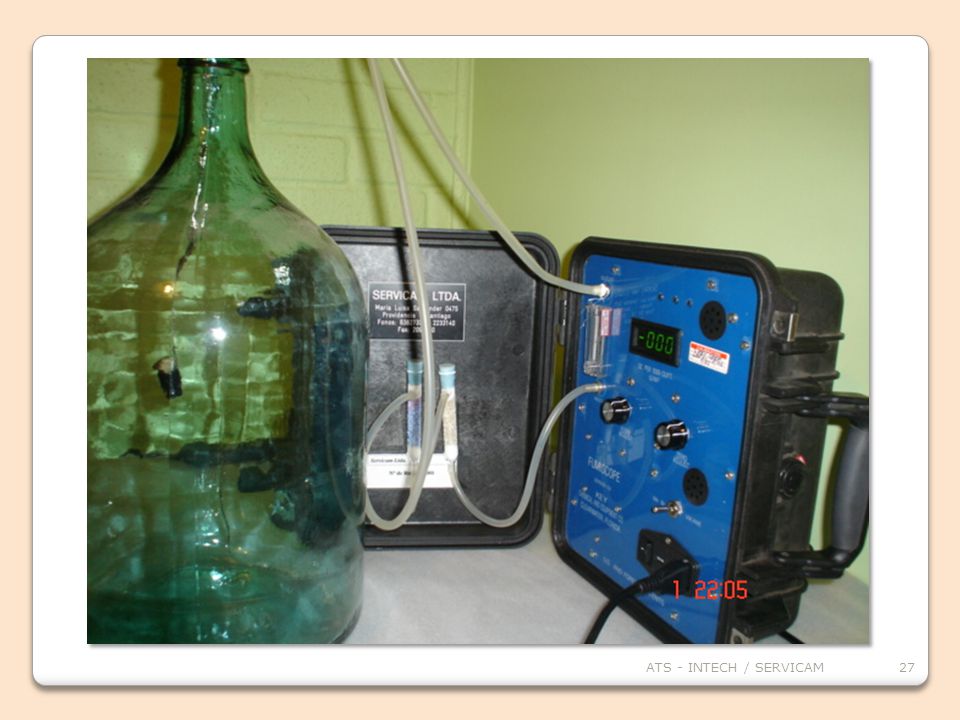

27 ATS - INTECH / SERVICAM

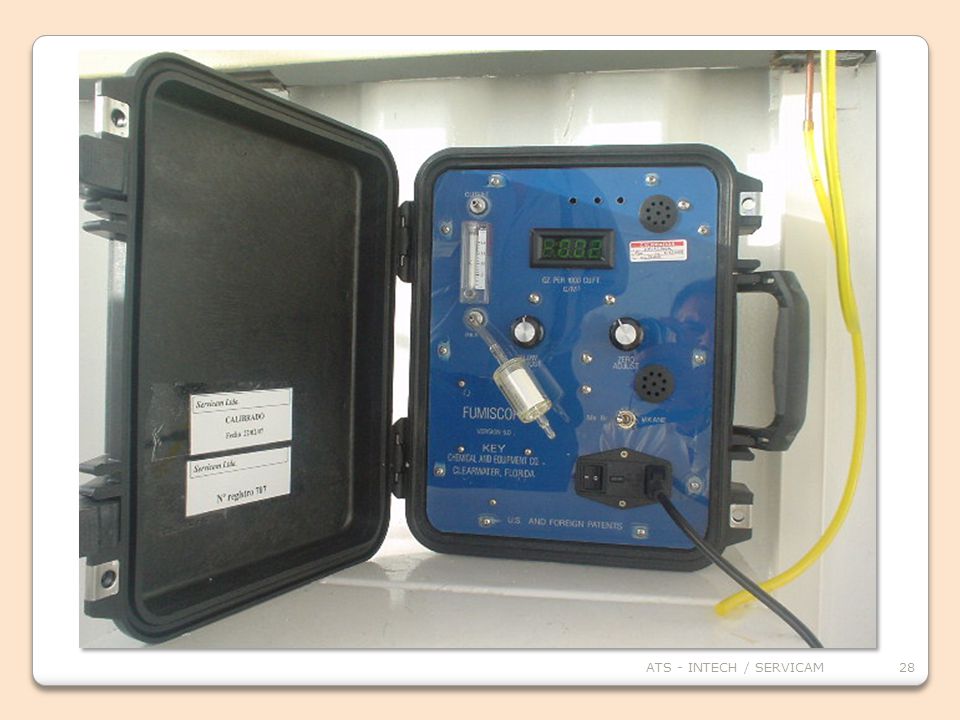

28 ATS - INTECH / SERVICAM

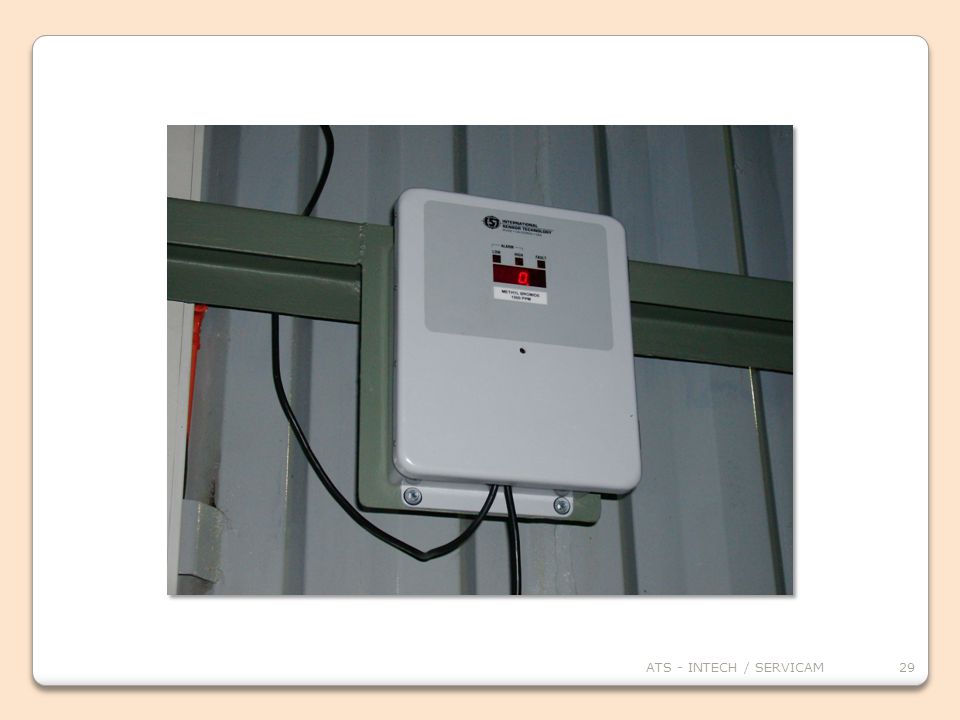

29 ATS - INTECH / SERVICAM

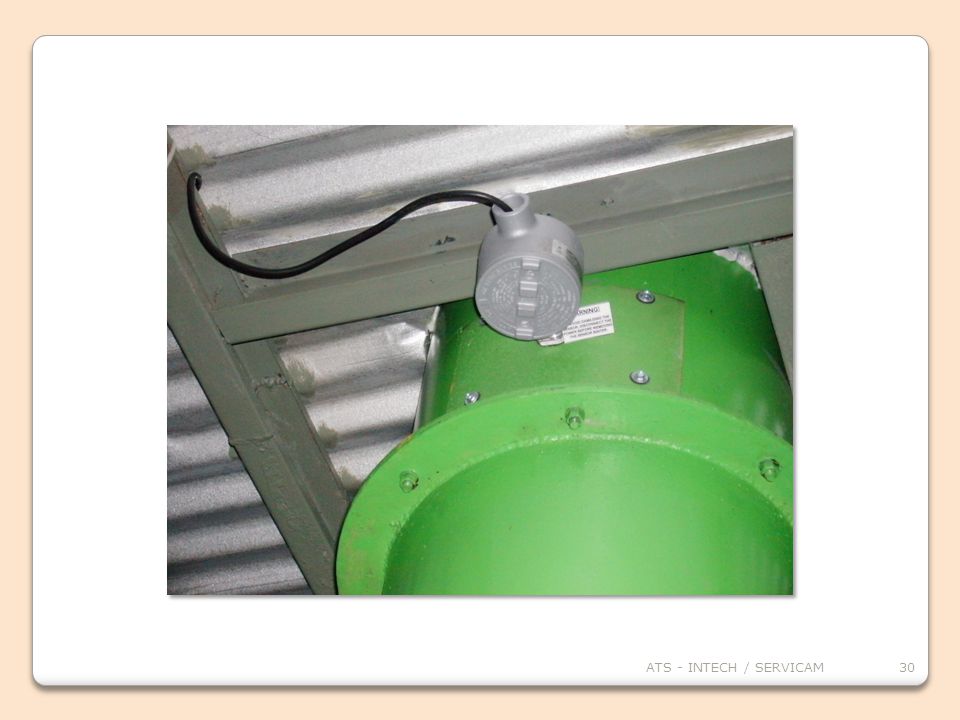

30 ATS - INTECH / SERVICAM

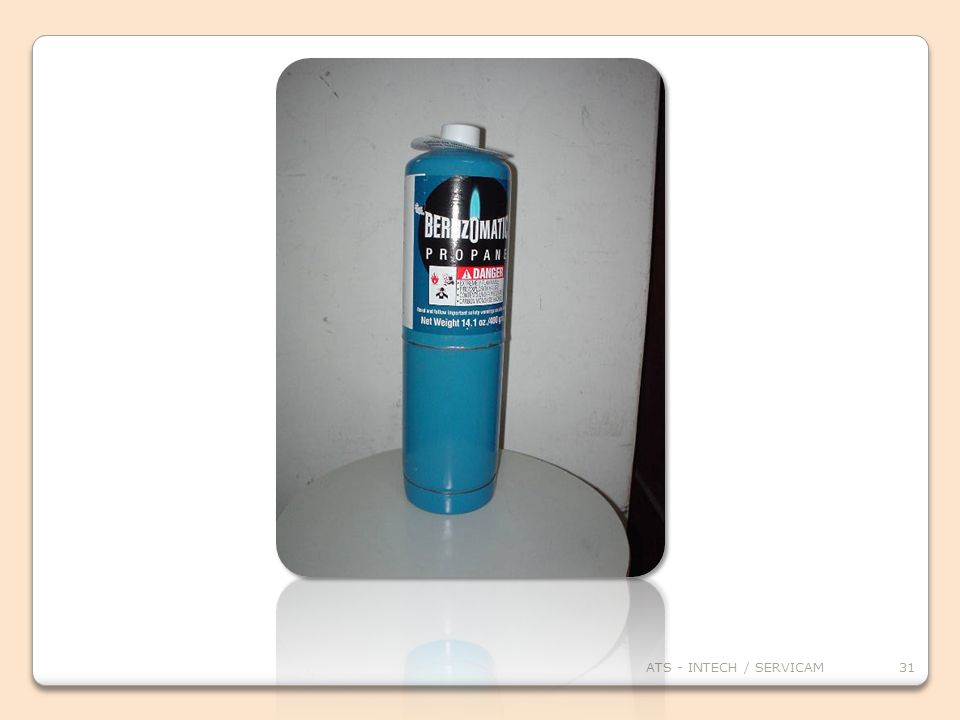

31 ATS - INTECH / SERVICAM

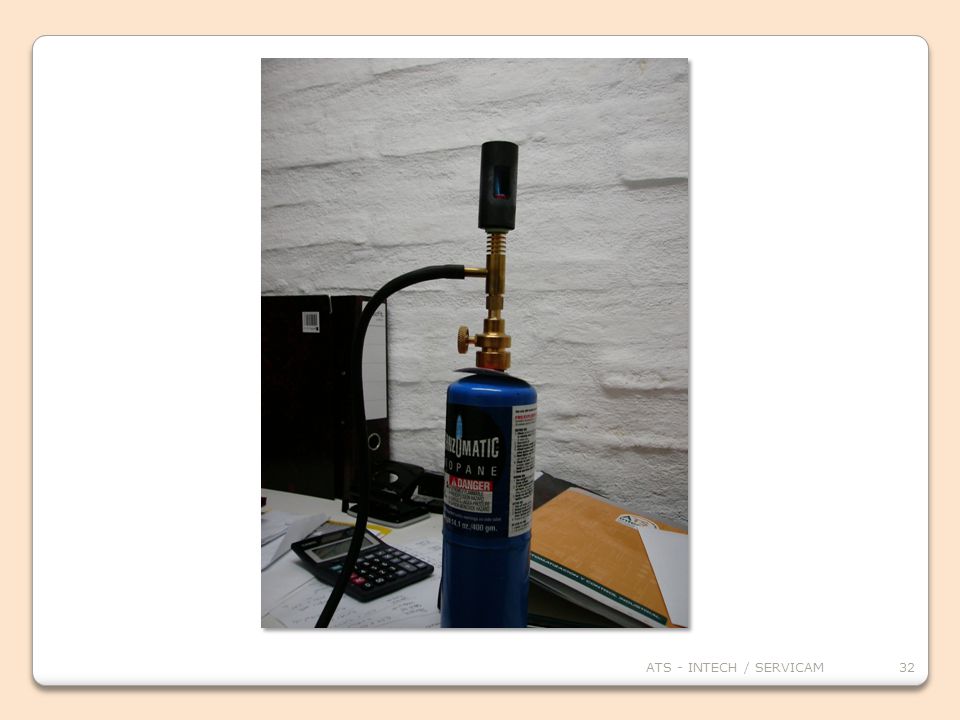

32 ATS - INTECH / SERVICAM

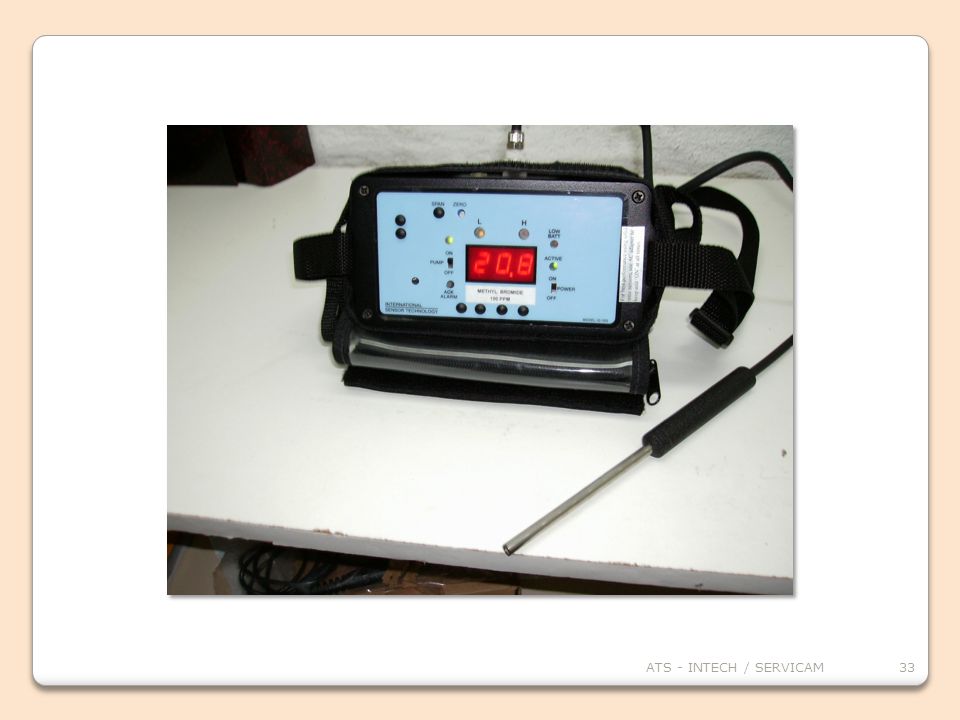

33 ATS - INTECH / SERVICAM

34 LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

35 ATS - INTECH / SERVICAM

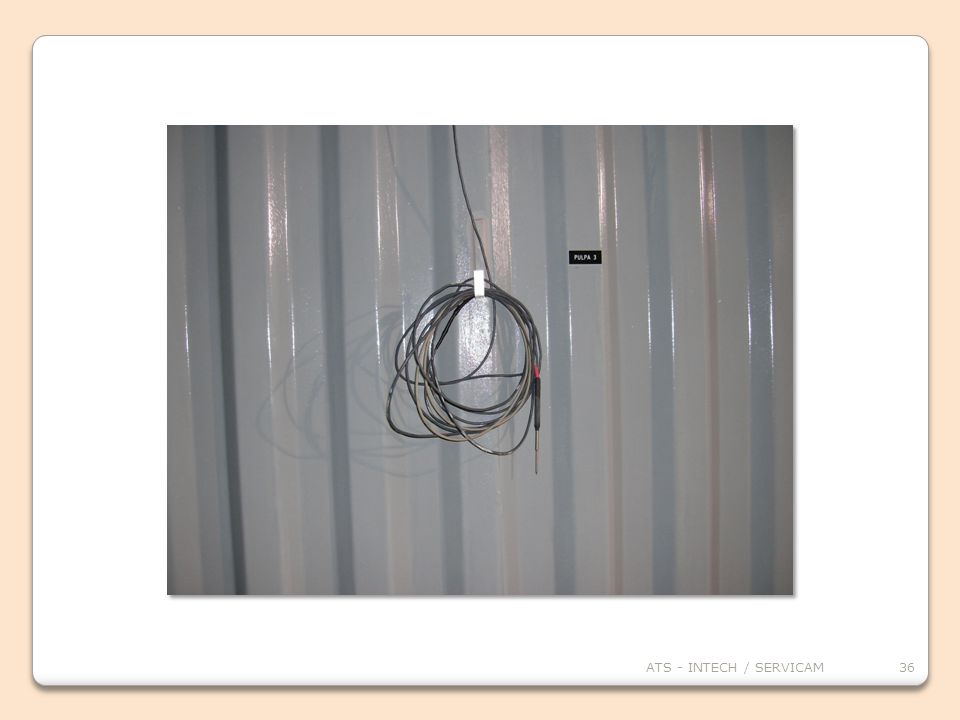

36 ATS - INTECH / SERVICAM

37 ATS - INTECH / SERVICAM

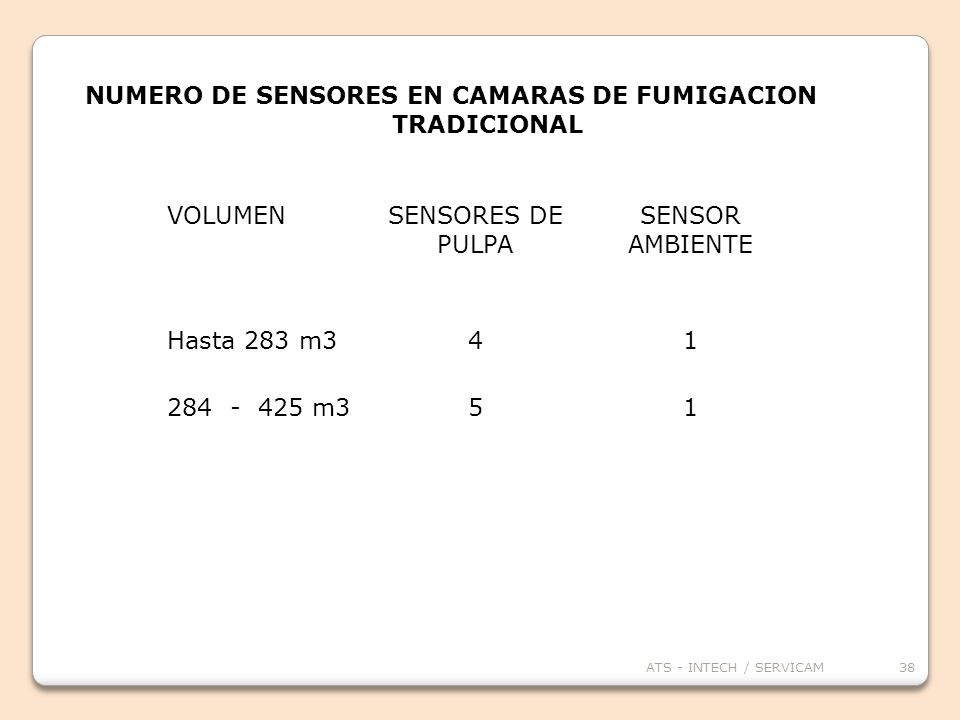

38 NUMERO DE SENSORES EN CAMARAS DE FUMIGACION TRADICIONAL VOLUMEN
SENSORES DE PULPA SENSOR AMBIENTE Hasta 283 m3 4 1 m3 5 ATS - INTECH / SERVICAM

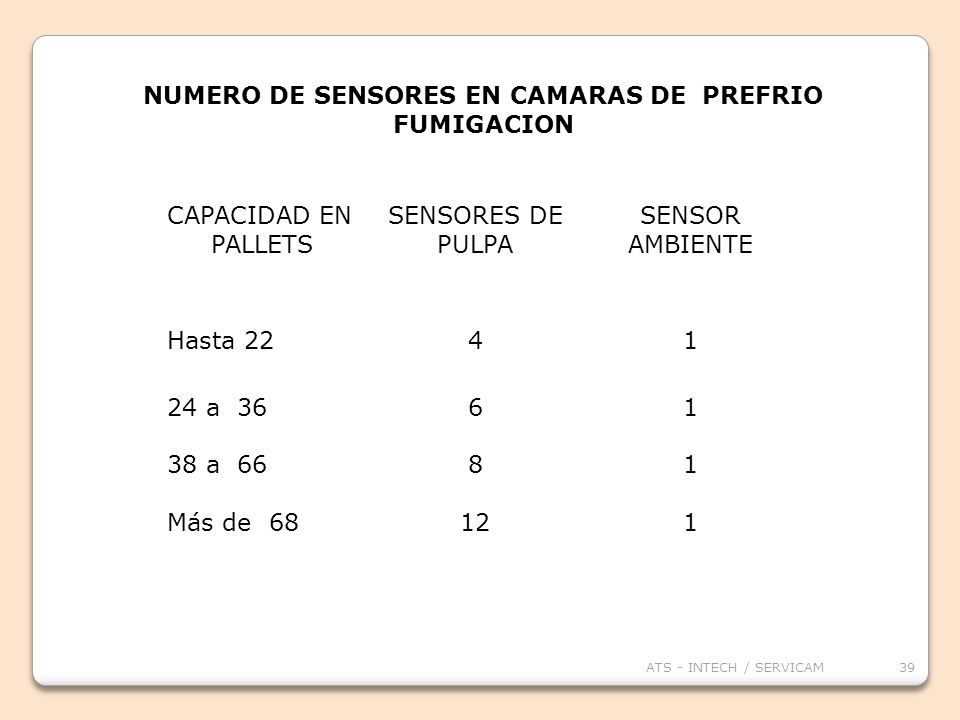

39 NUMERO DE SENSORES EN CAMARAS DE PREFRIO FUMIGACION
CAPACIDAD EN PALLETS SENSORES DE PULPA SENSOR AMBIENTE Hasta 22 4 1 24 a 36 38 a 66 Más de 68 6 8 12 ATS - INTECH / SERVICAM

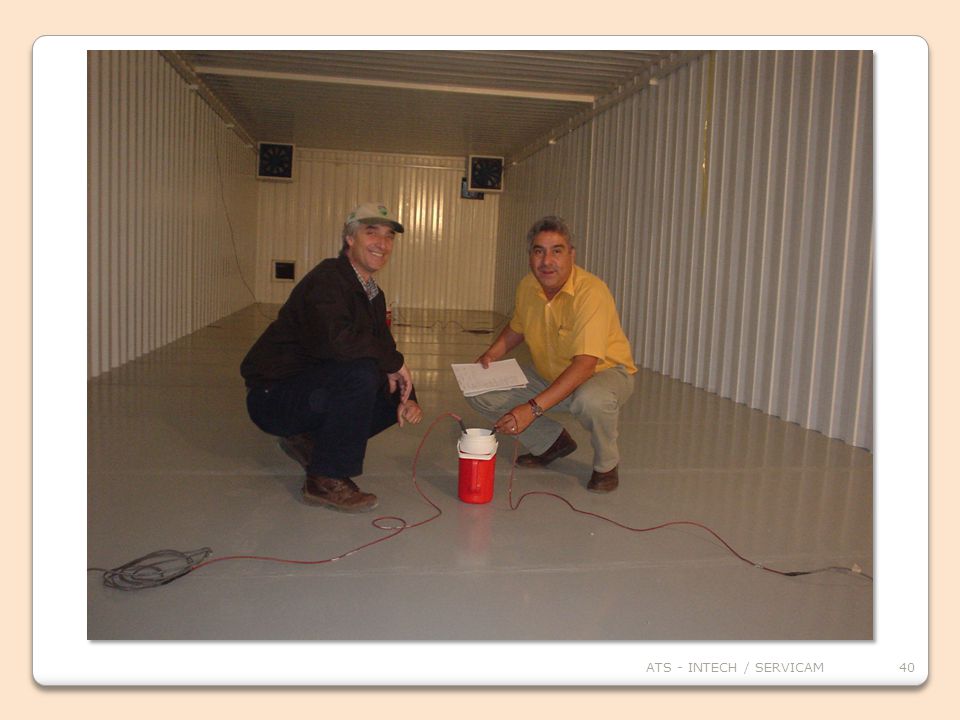

40 ATS - INTECH / SERVICAM

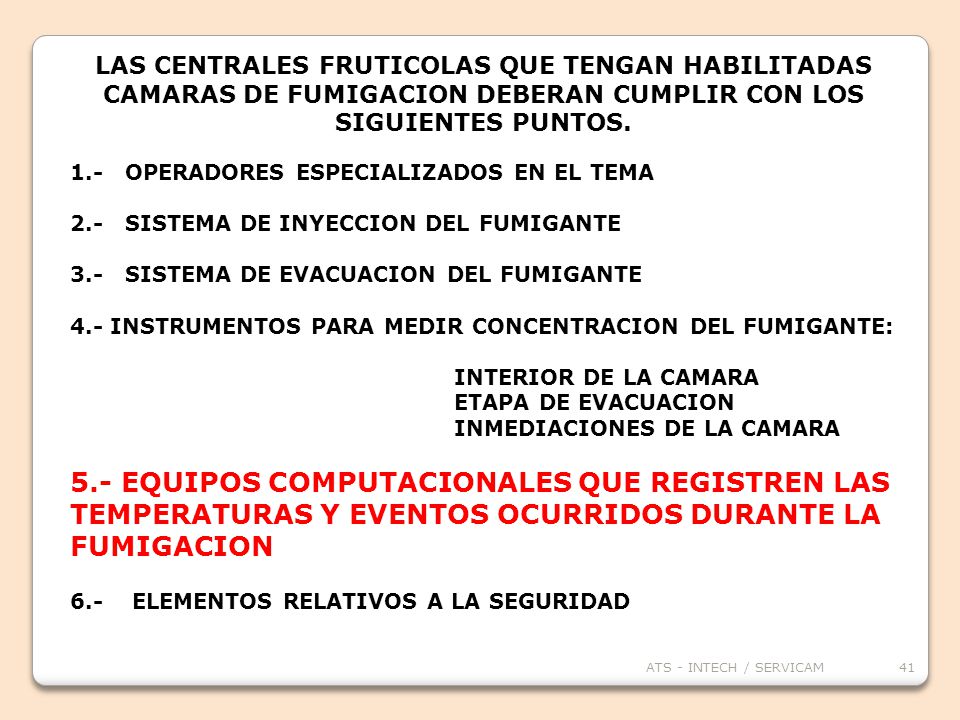

41 LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

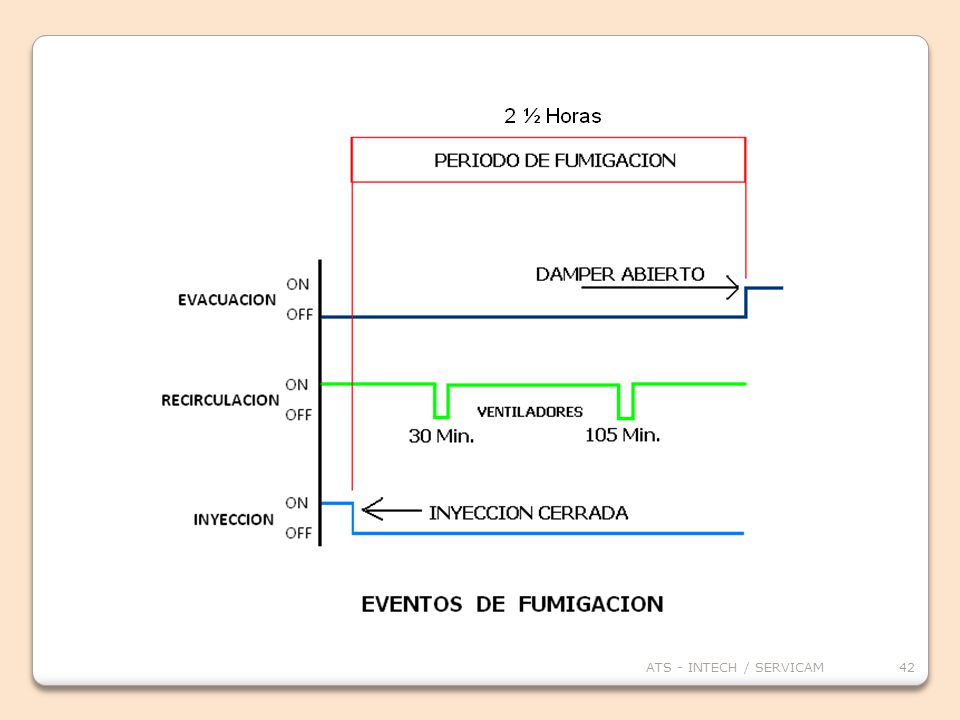

42 ATS - INTECH / SERVICAM

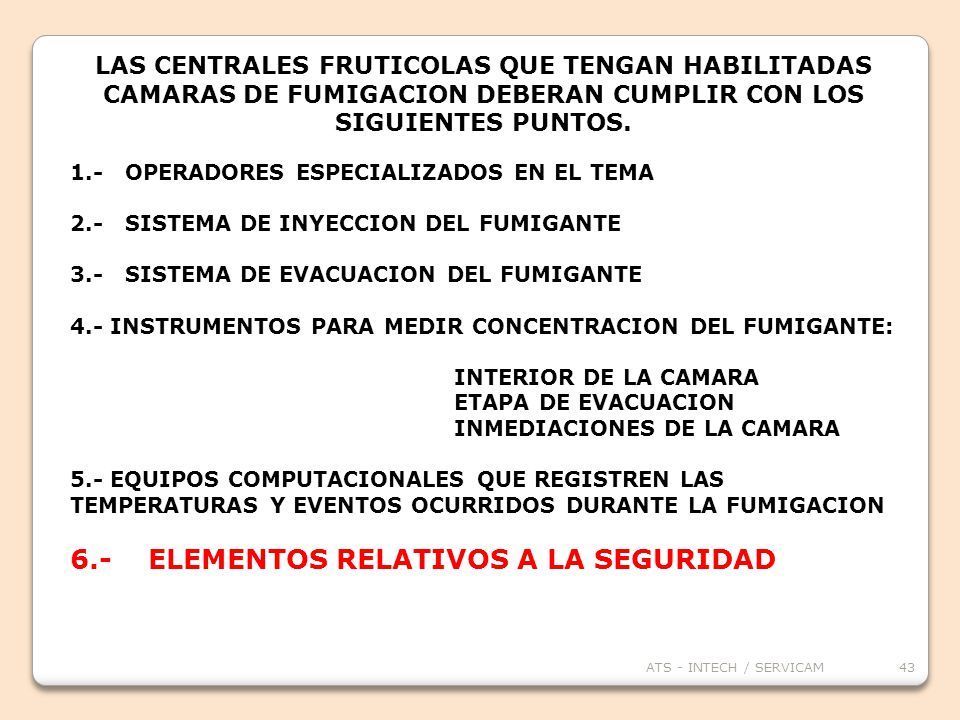

43 6.- ELEMENTOS RELATIVOS A LA SEGURIDAD
LAS CENTRALES FRUTICOLAS QUE TENGAN HABILITADAS CAMARAS DE FUMIGACION DEBERAN CUMPLIR CON LOS SIGUIENTES PUNTOS. 1.- OPERADORES ESPECIALIZADOS EN EL TEMA 2.- SISTEMA DE INYECCION DEL FUMIGANTE 3.- SISTEMA DE EVACUACION DEL FUMIGANTE 4.- INSTRUMENTOS PARA MEDIR CONCENTRACION DEL FUMIGANTE: INTERIOR DE LA CAMARA ETAPA DE EVACUACION INMEDIACIONES DE LA CAMARA 5.- EQUIPOS COMPUTACIONALES QUE REGISTREN LAS TEMPERATURAS Y EVENTOS OCURRIDOS DURANTE LA FUMIGACION ELEMENTOS RELATIVOS A LA SEGURIDAD ATS - INTECH / SERVICAM

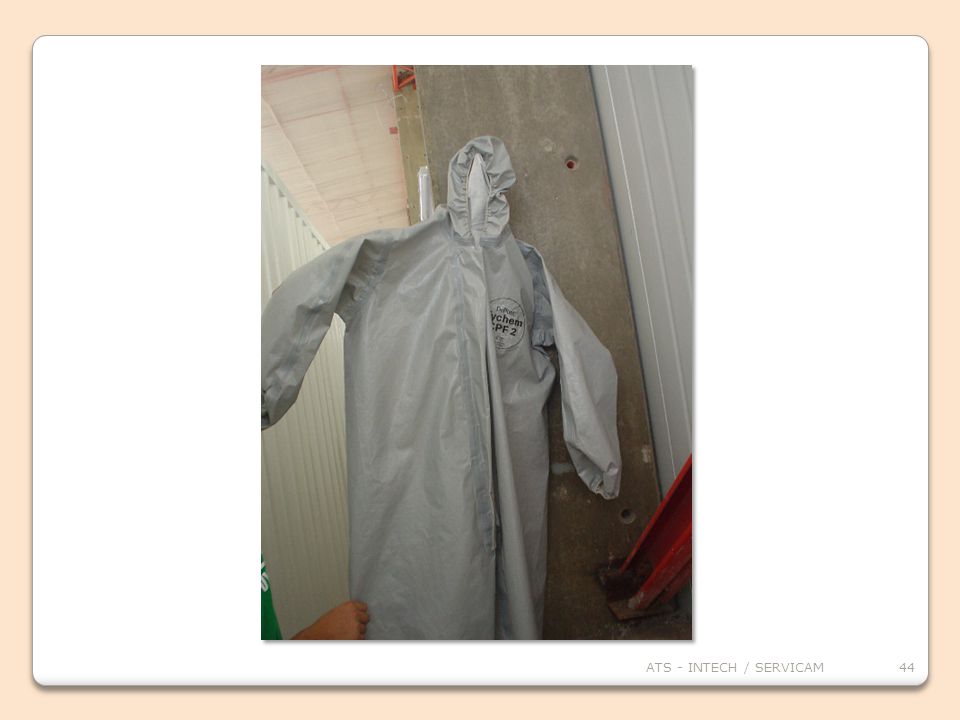

44 ATS - INTECH / SERVICAM

45 ATS - INTECH / SERVICAM

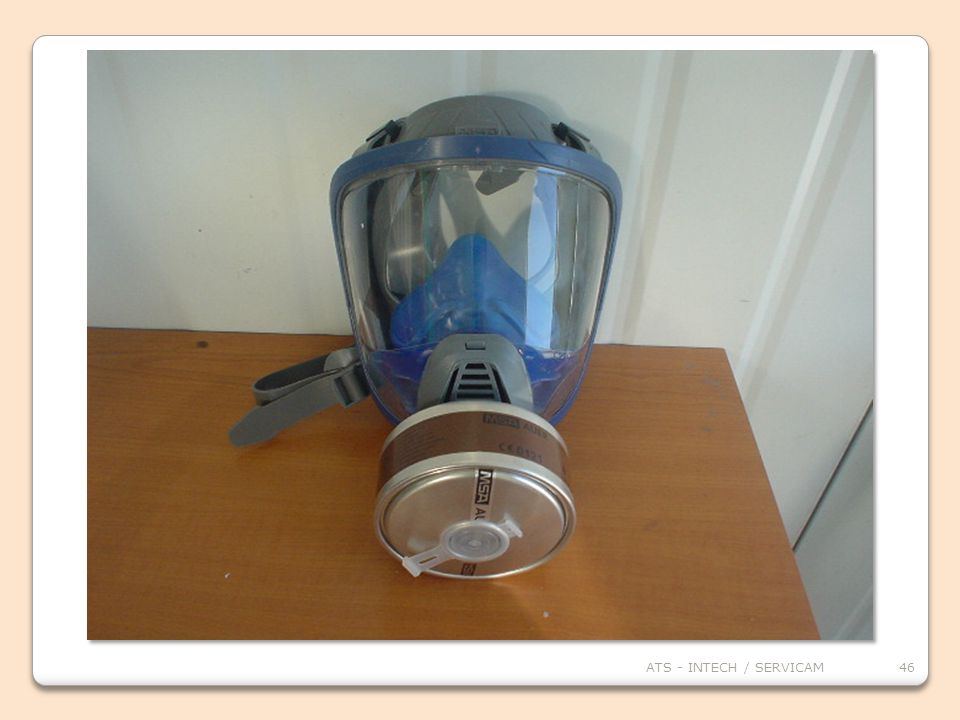

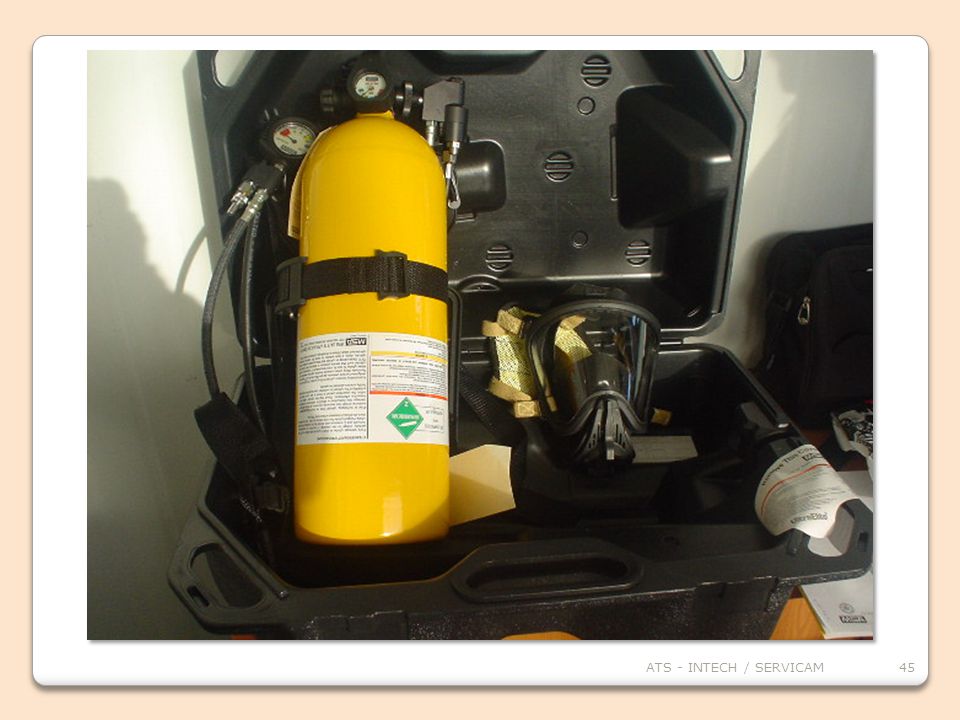

46 ATS - INTECH / SERVICAM

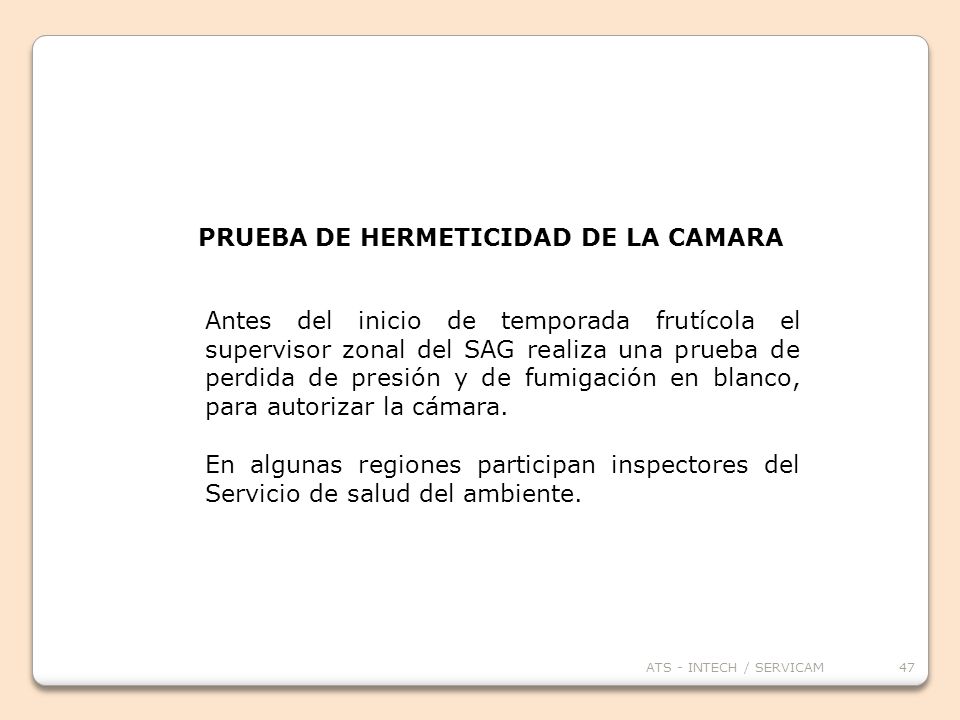

47 PRUEBA DE HERMETICIDAD DE LA CAMARA
Antes del inicio de temporada frutícola el supervisor zonal del SAG realiza una prueba de perdida de presión y de fumigación en blanco, para autorizar la cámara. En algunas regiones participan inspectores del Servicio de salud del ambiente. ATS - INTECH / SERVICAM

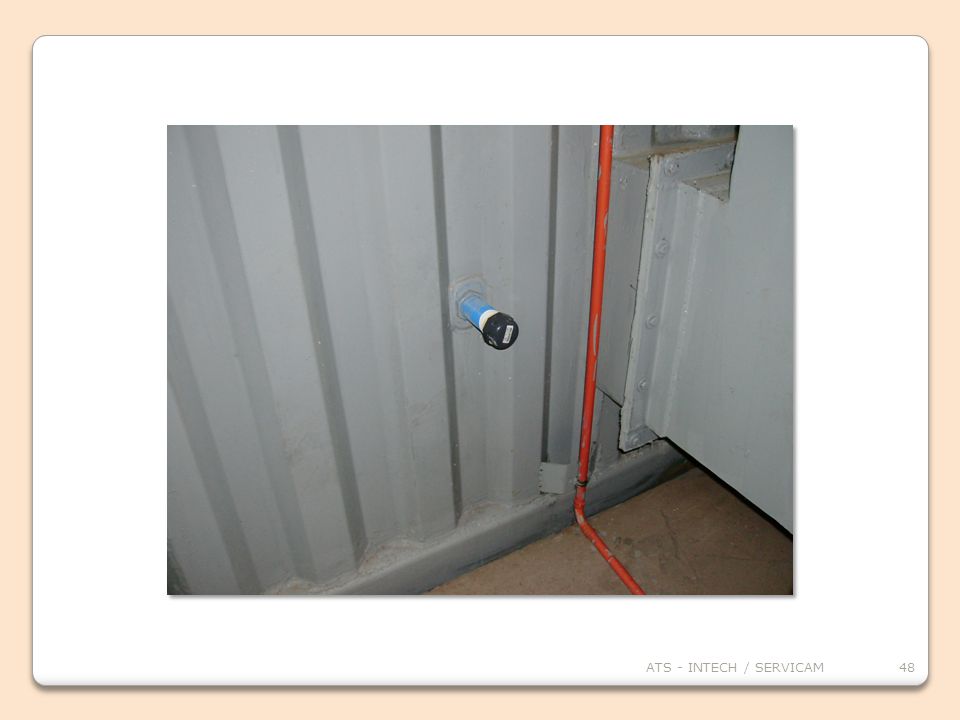

48 ATS - INTECH / SERVICAM

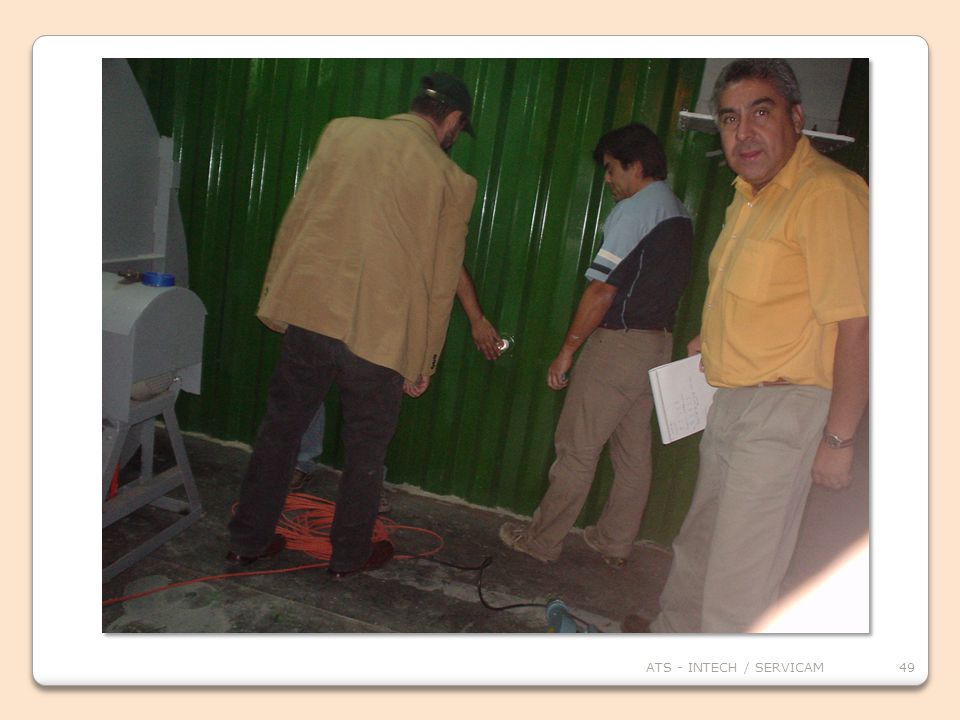

49 ATS - INTECH / SERVICAM

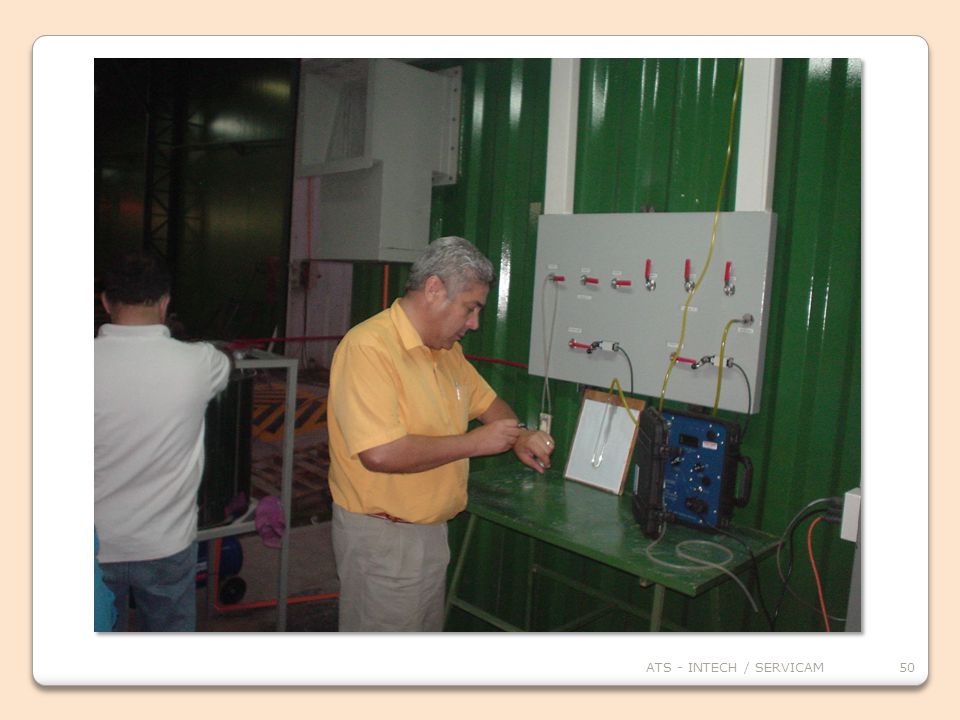

50 ATS - INTECH / SERVICAM

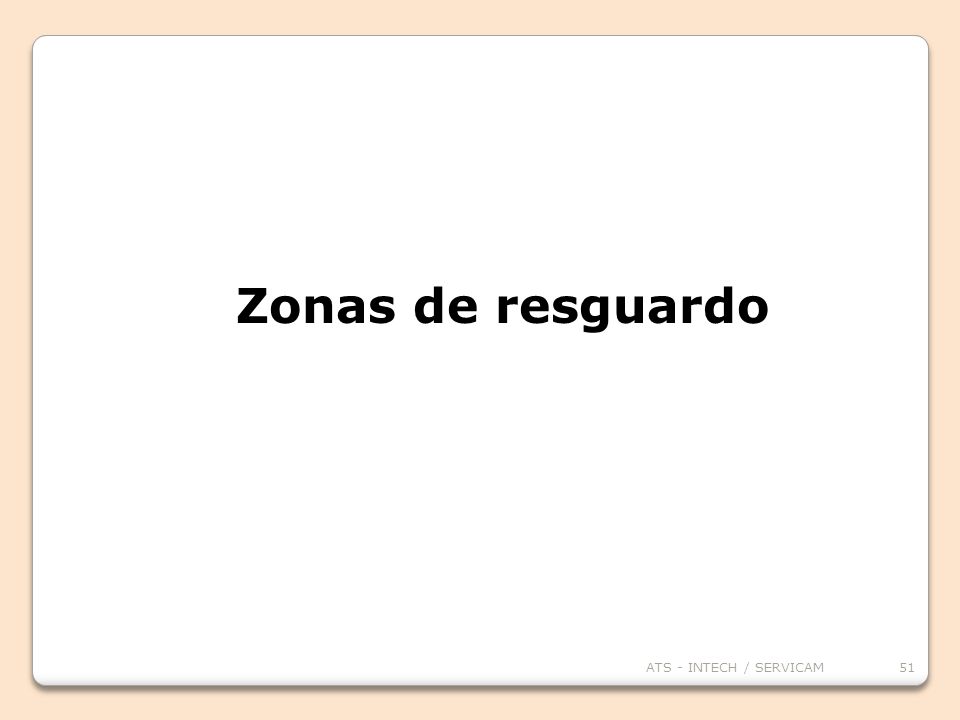

51 Zonas de resguardo ATS - INTECH / SERVICAM

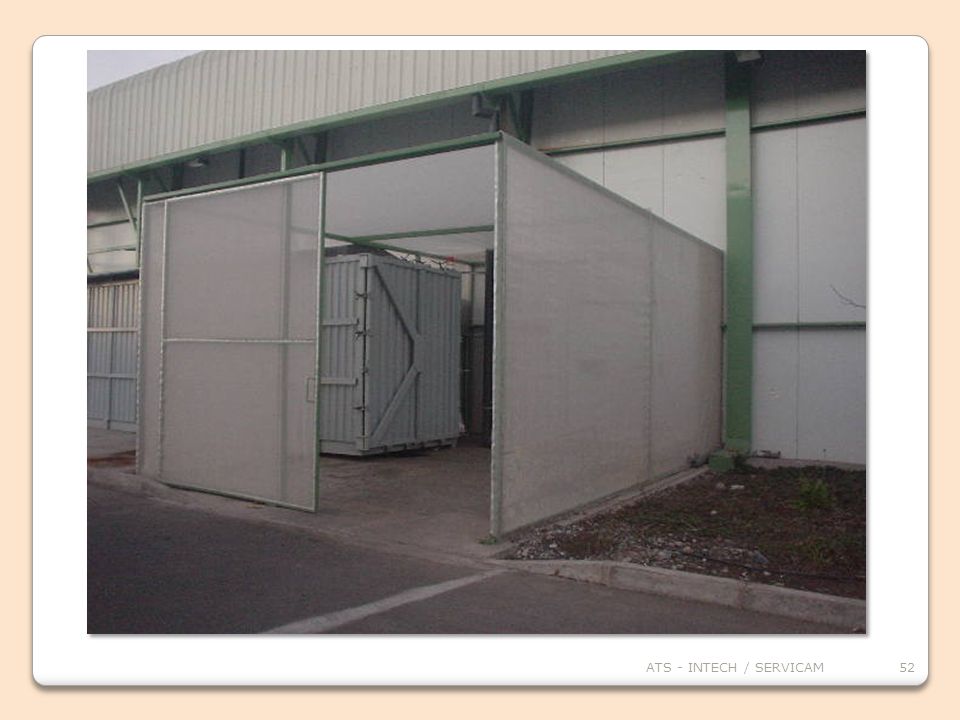

52 CAMARAS DE FUMIGACION ATS - INTECH / SERVICAM

53 ATS - INTECH / SERVICAM

54 FIN PRESENTACION PRIMERA PARTE
AHORA VAMOS A : FUMIGAR ATS - INTECH / SERVICAM

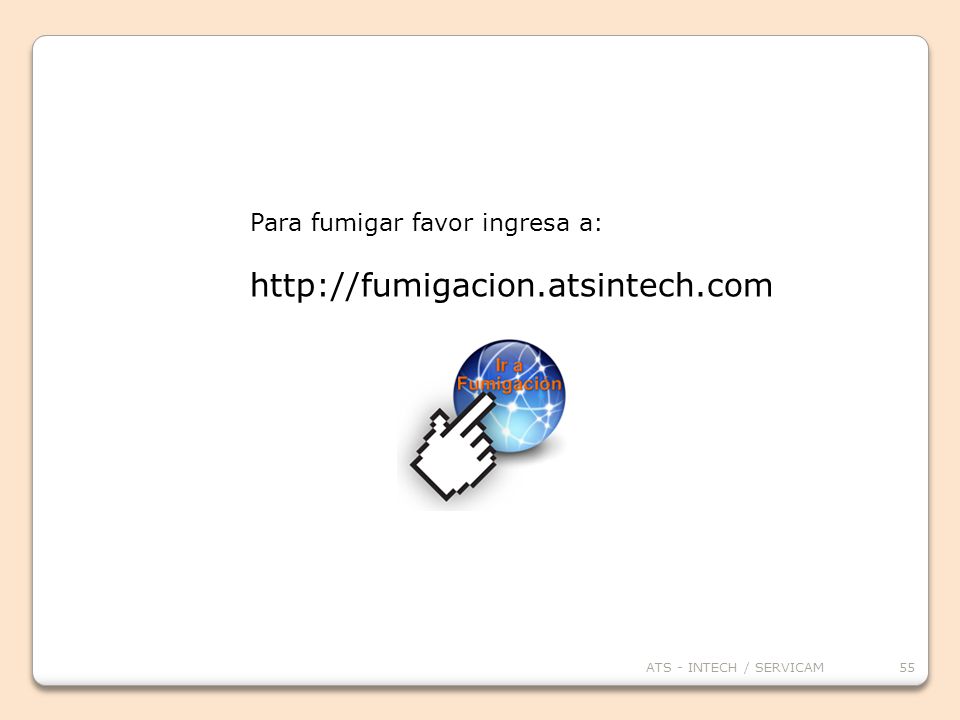

55 http://fumigacion.atsintech.com Para fumigar favor ingresa a:
