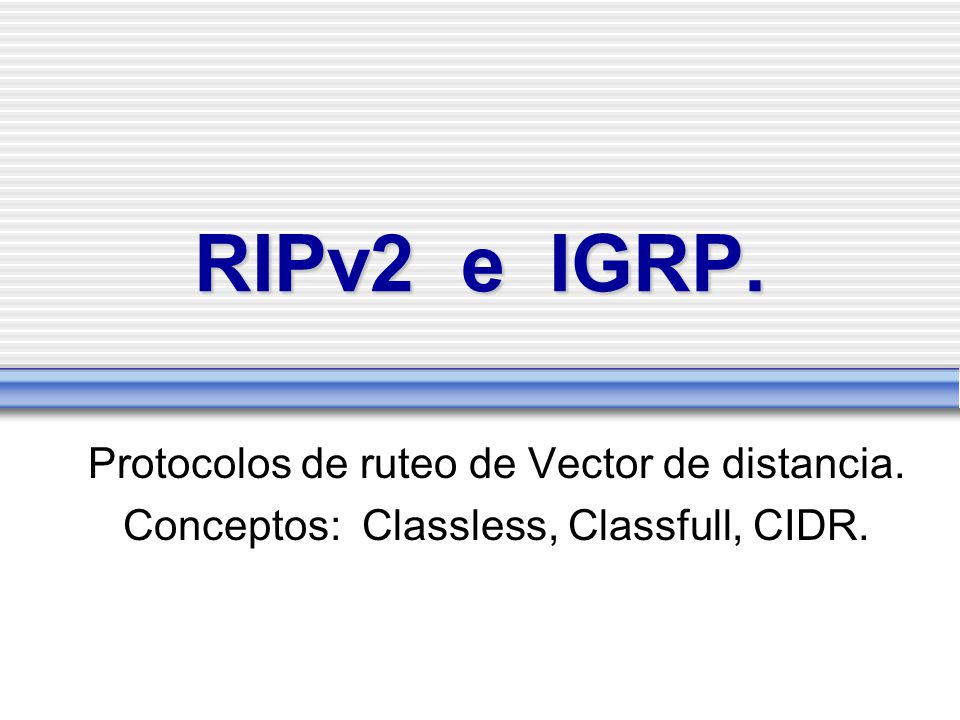

1 RIPv2 e IGRP. Protocolos de ruteo de Vector de distancia.
Conceptos: Classless, Classfull, CIDR.

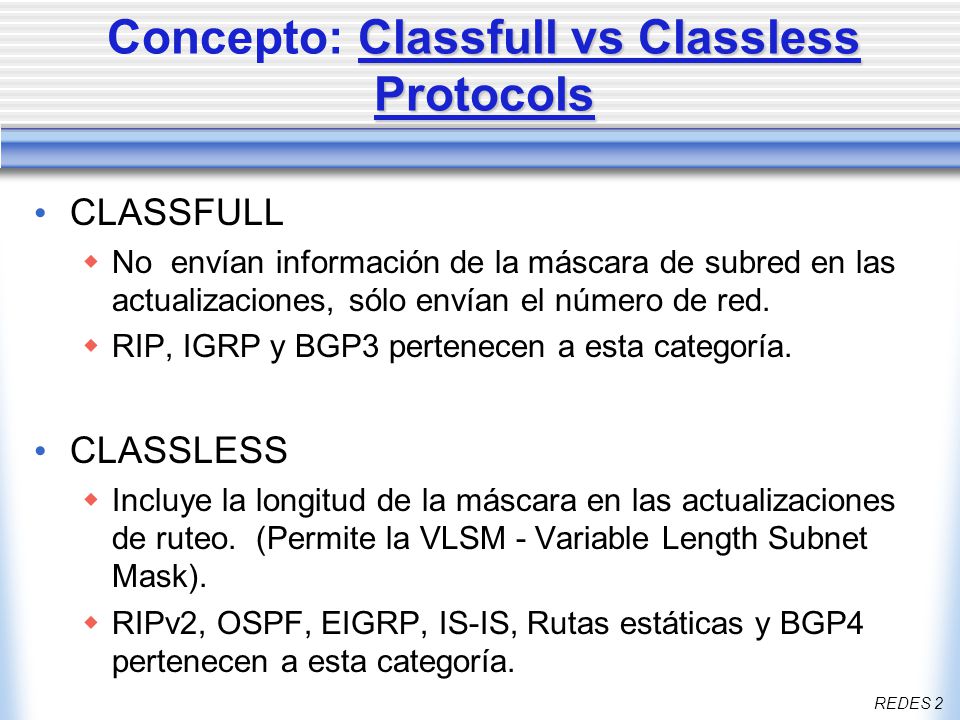

2 Concepto: Classfull vs Classless Protocols
No envían información de la máscara de subred en las actualizaciones, sólo envían el número de red. RIP, IGRP y BGP3 pertenecen a esta categoría. CLASSLESS Incluye la longitud de la máscara en las actualizaciones de ruteo. (Permite la VLSM - Variable Length Subnet Mask). RIPv2, OSPF, EIGRP, IS-IS, Rutas estáticas y BGP4 pertenecen a esta categoría. REDES 2

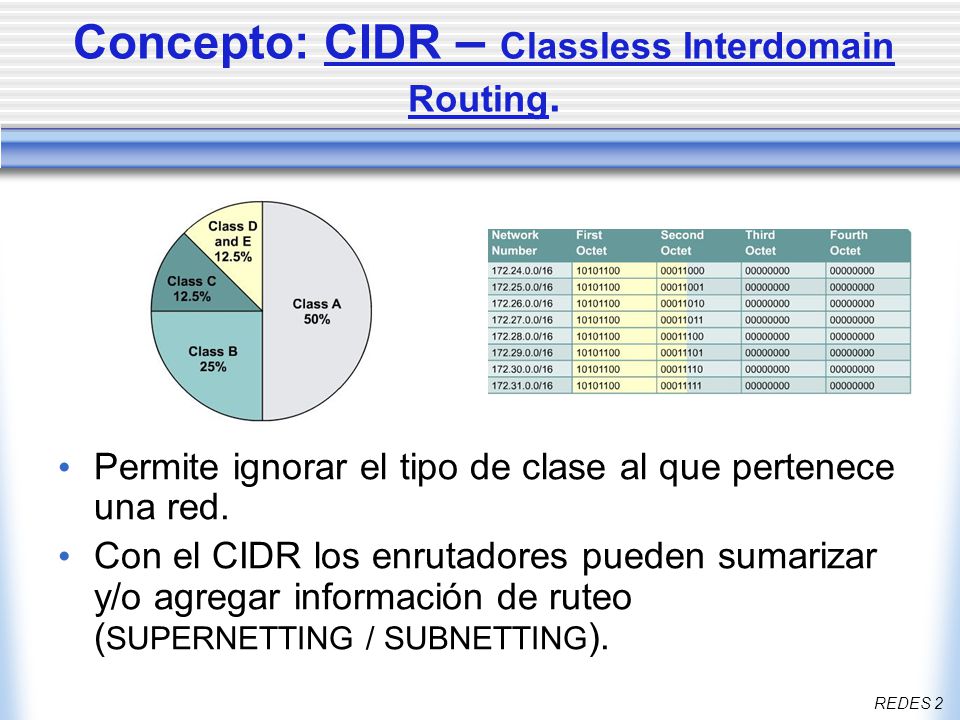

3 Concepto: CIDR – Classless Interdomain Routing.
Permite ignorar el tipo de clase al que pertenece una red. Con el CIDR los enrutadores pueden sumarizar y/o agregar información de ruteo (SUPERNETTING / SUBNETTING). REDES 2

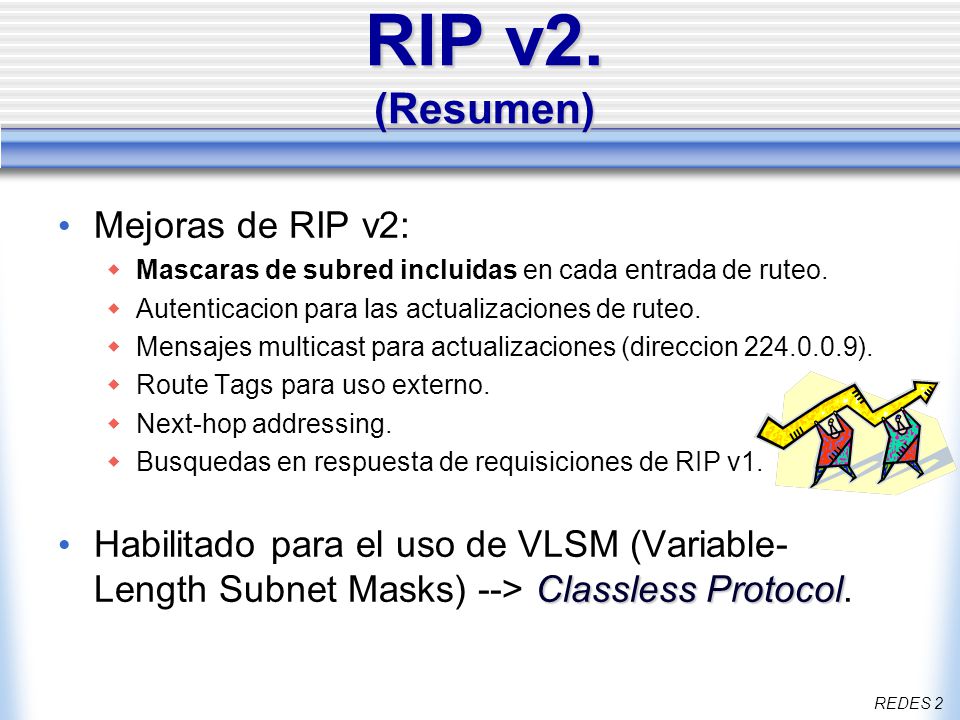

4 RIP v2. (Resumen) Mejoras de RIP v2:
Mascaras de subred incluidas en cada entrada de ruteo. Autenticacion para las actualizaciones de ruteo. Mensajes multicast para actualizaciones (direccion ). Route Tags para uso externo. Next-hop addressing. Busquedas en respuesta de requisiciones de RIP v1. Habilitado para el uso de VLSM (Variable-Length Subnet Masks) --> Classless Protocol. REDES 2

5 Compatibilidad con RIPv1.
El RFC 1723 define un parametro configurable para establecer la compatibilidad entre las dos versiones del protocolo, el cual puede tomar los siguientes valores: 1) RIP v1, solo mensajes de RIPv1 son transmitidos. 2) RIP v1 Compatibility, forza a que RIP v2 envie mensajes de broadcast para que los routers con RIPv1 puedan recibirlos. 3) RIP v2, los mensajes de RIP v2 se envian por multicast a la direccion destino 4) None, no se reciben updates en la interfaz especificada (passive-interface). REDES 2

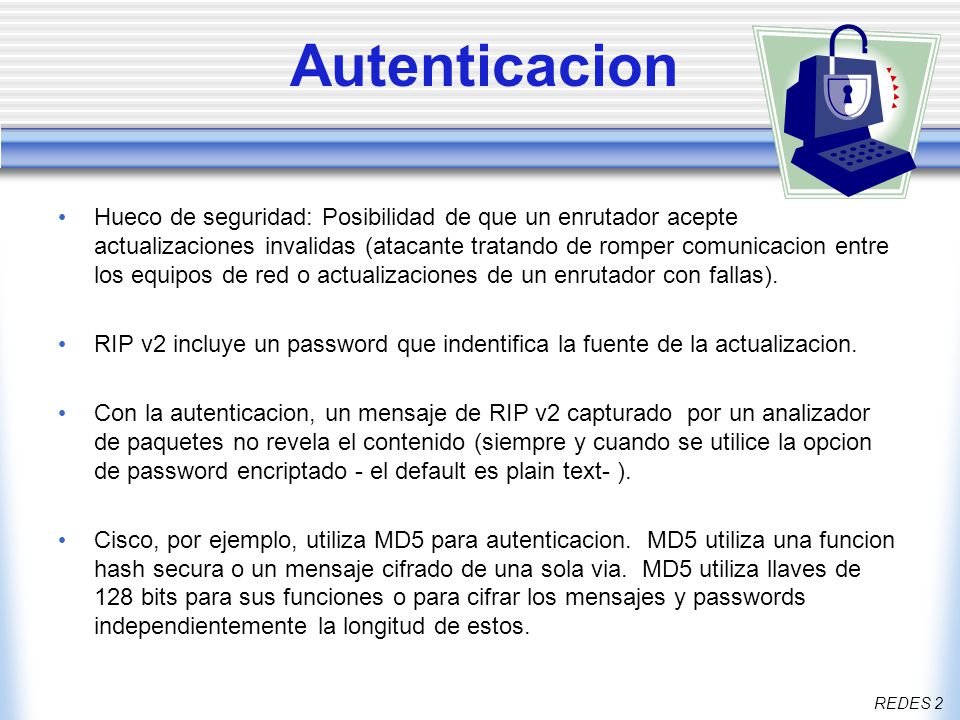

6 Autenticacion Hueco de seguridad: Posibilidad de que un enrutador acepte actualizaciones invalidas (atacante tratando de romper comunicacion entre los equipos de red o actualizaciones de un enrutador con fallas). RIP v2 incluye un password que indentifica la fuente de la actualizacion. Con la autenticacion, un mensaje de RIP v2 capturado por un analizador de paquetes no revela el contenido (siempre y cuando se utilice la opcion de password encriptado - el default es plain text- ). Cisco, por ejemplo, utiliza MD5 para autenticacion. MD5 utiliza una funcion hash secura o un mensaje cifrado de una sola via. MD5 utiliza llaves de 128 bits para sus funciones o para cifrar los mensajes y passwords independientemente la longitud de estos. REDES 2

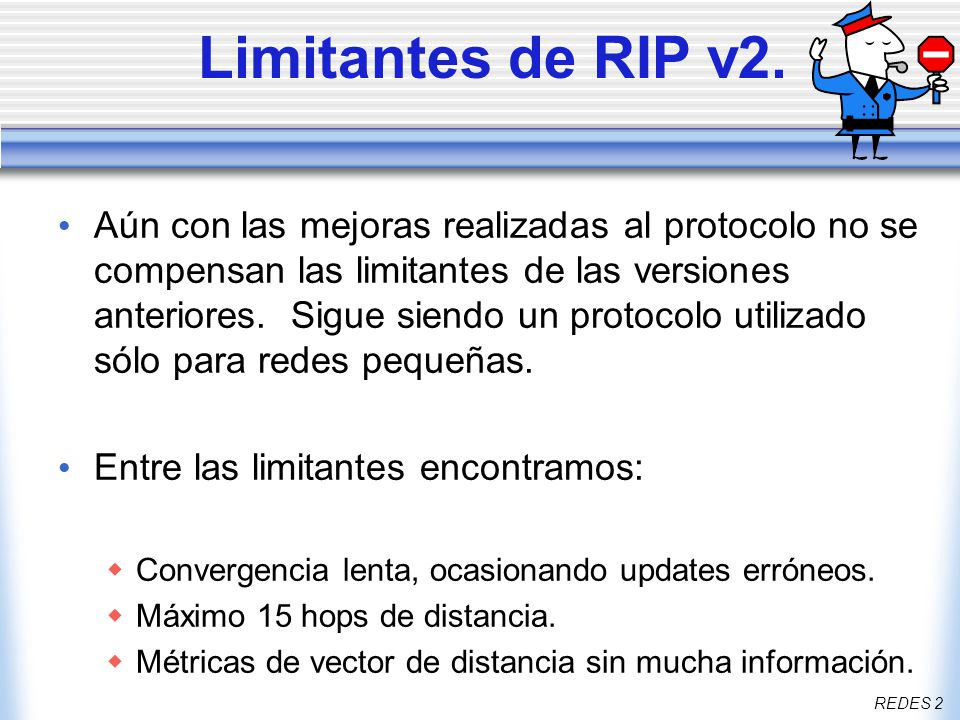

7 Limitantes de RIP v2. Aún con las mejoras realizadas al protocolo no se compensan las limitantes de las versiones anteriores. Sigue siendo un protocolo utilizado sólo para redes pequeñas. Entre las limitantes encontramos: Convergencia lenta, ocasionando updates erróneos. Máximo 15 hops de distancia. Métricas de vector de distancia sin mucha información. REDES 2

8 IGRP IGRP – Interior Gateway Routing Protocol.
Protocolo de vector de distancia desarrollado por Cisco Systems. IGRP envia sus actualizaciones de ruteo, dentro del sistema autónomo al que pertenece, cada 90 segundos. Características de diseño: Capaz de manejar topologías más complejas que RIP. Puede ser utilizado en redes más grandes. Realiza segmentación basado en características de ancho de banda y retardos en el medio de transmisión. La métrica puede ser compuesta por varios parámetros incluyendo ancho de banda, carga, disponibilidad y retardos. REDES 2

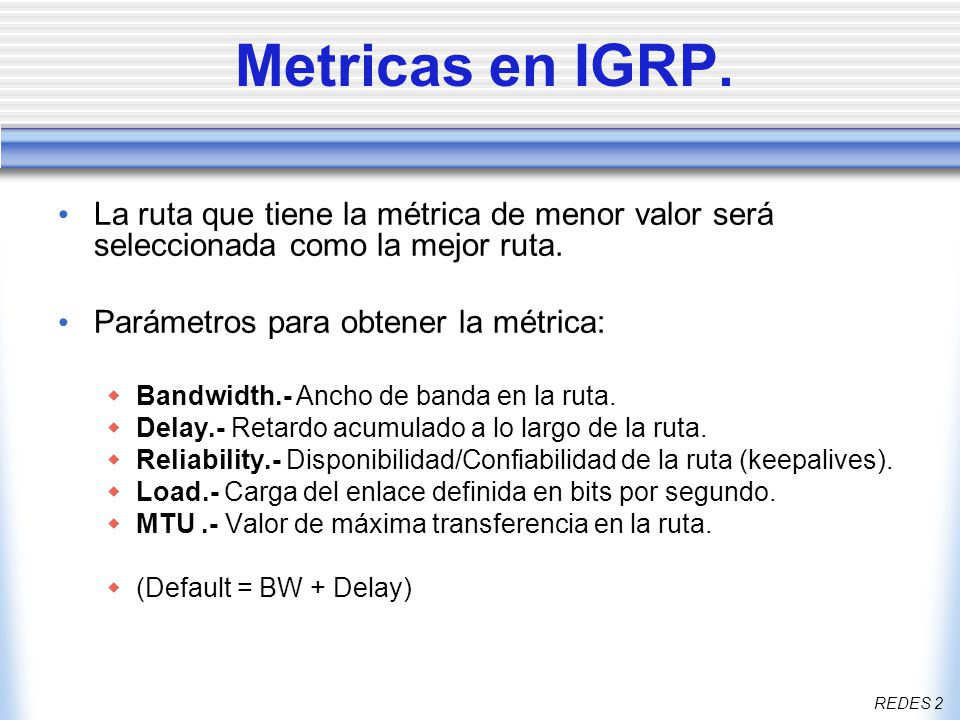

9 Metricas en IGRP. La ruta que tiene la métrica de menor valor será seleccionada como la mejor ruta. Parámetros para obtener la métrica: Bandwidth.- Ancho de banda en la ruta. Delay.- Retardo acumulado a lo largo de la ruta. Reliability.- Disponibilidad/Confiabilidad de la ruta (keepalives). Load.- Carga del enlace definida en bits por segundo. MTU .- Valor de máxima transferencia en la ruta. (Default = BW + Delay) REDES 2

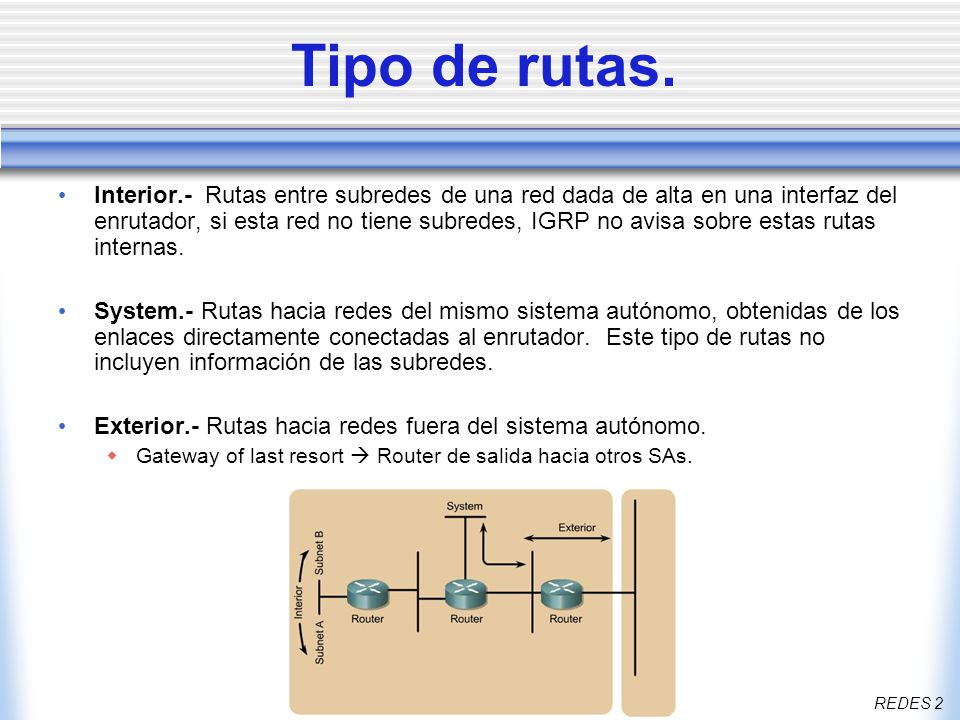

10 Tipo de rutas. Interior.- Rutas entre subredes de una red dada de alta en una interfaz del enrutador, si esta red no tiene subredes, IGRP no avisa sobre estas rutas internas. System.- Rutas hacia redes del mismo sistema autónomo, obtenidas de los enlaces directamente conectadas al enrutador. Este tipo de rutas no incluyen información de las subredes. Exterior.- Rutas hacia redes fuera del sistema autónomo. Gateway of last resort  Router de salida hacia otros SAs. REDES 2

11 Caracteristicas de estabilidad.
IGRP cuenta con algunas características que mejoran su estabilidad: Holddowns.- Utilizados para prevenir mensajes de actualización erróneos. Cuando un enrutador falla los enrutadores vecinos lo detectan y mandan updates avisando este cambio. Split horizons.- Esta regla previene los routing loops no enviando información duplicada y/o incorrecta de una ruta al mismo router que la ha descubierto. Poison reverse updates.- Previenen routing loops a lo largo de la red de enrutadores (split horizon es sólo entre routers adjacentes). Este tipo de actualizaciones se envían para remover rutas. REDES 2

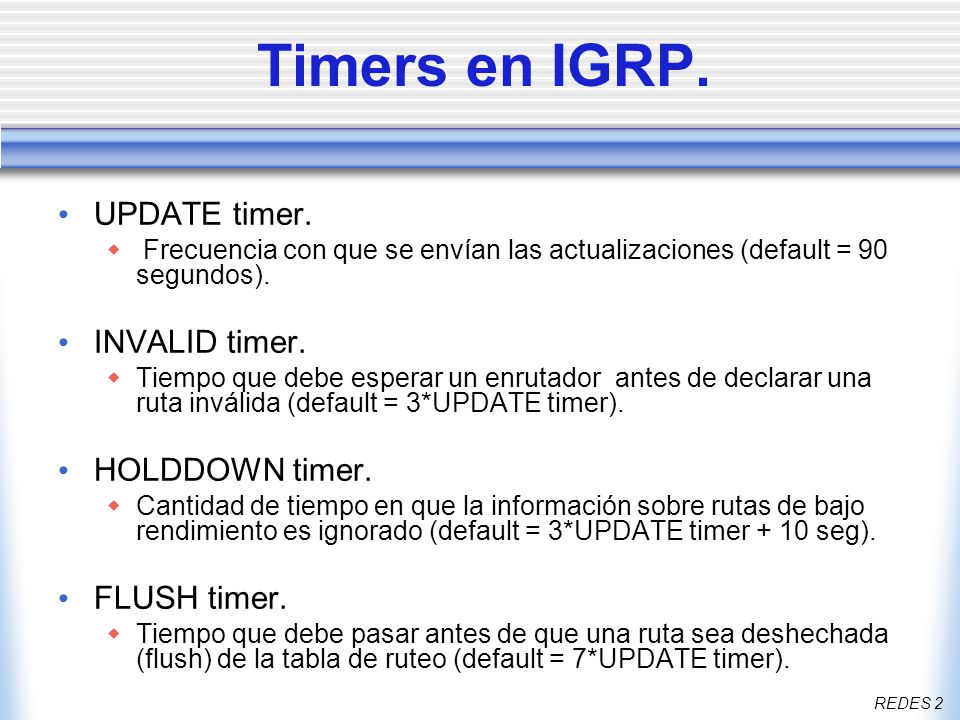

12 Timers en IGRP. UPDATE timer. INVALID timer. HOLDDOWN timer.
Frecuencia con que se envían las actualizaciones (default = 90 segundos). INVALID timer. Tiempo que debe esperar un enrutador antes de declarar una ruta inválida (default = 3*UPDATE timer). HOLDDOWN timer. Cantidad de tiempo en que la información sobre rutas de bajo rendimiento es ignorado (default = 3*UPDATE timer + 10 seg). FLUSH timer. Tiempo que debe pasar antes de que una ruta sea deshechada (flush) de la tabla de ruteo (default = 7*UPDATE timer). REDES 2

13 METRICAS. REDES 2
