LÓGICA - DECISIONES Los valores lógicos: constantes, variables y expresiones lógicas, permiten controlar la ejecución de las sentencias de un programa.

Presentación del tema: "LÓGICA - DECISIONES Los valores lógicos: constantes, variables y expresiones lógicas, permiten controlar la ejecución de las sentencias de un programa."— Transcripción de la presentación:

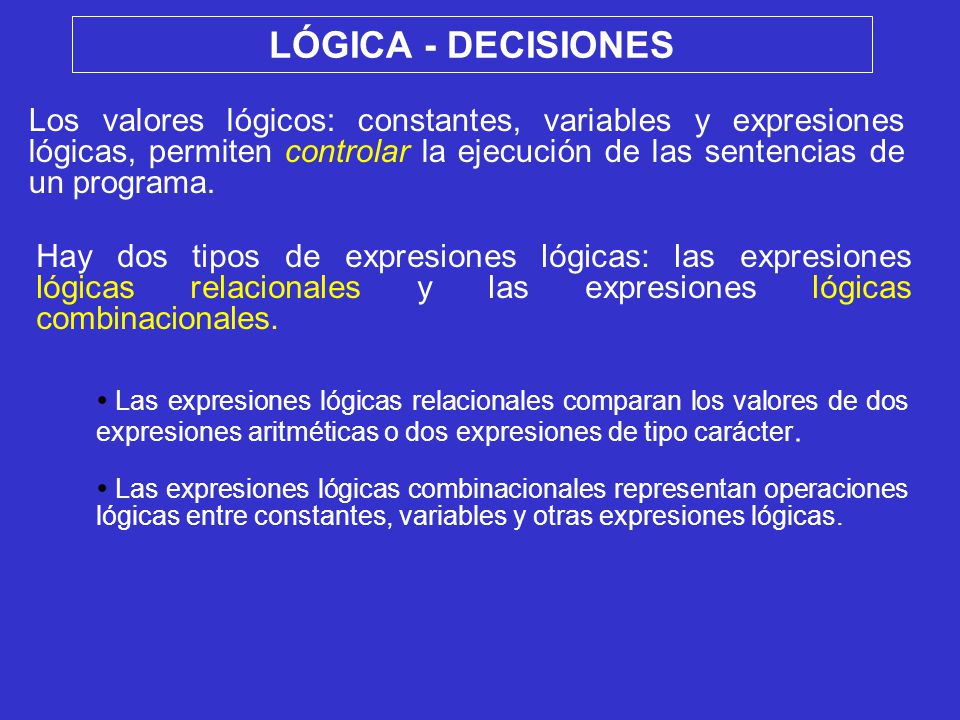

1 LÓGICA - DECISIONES Los valores lógicos: constantes, variables y expresiones lógicas, permiten controlar la ejecución de las sentencias de un programa. Hay dos tipos de expresiones lógicas: las expresiones lógicas relacionales y las expresiones lógicas combinacionales. Las expresiones lógicas relacionales comparan los valores de dos expresiones aritméticas o dos expresiones de tipo carácter. Las expresiones lógicas combinacionales representan operaciones lógicas entre constantes, variables y otras expresiones lógicas.

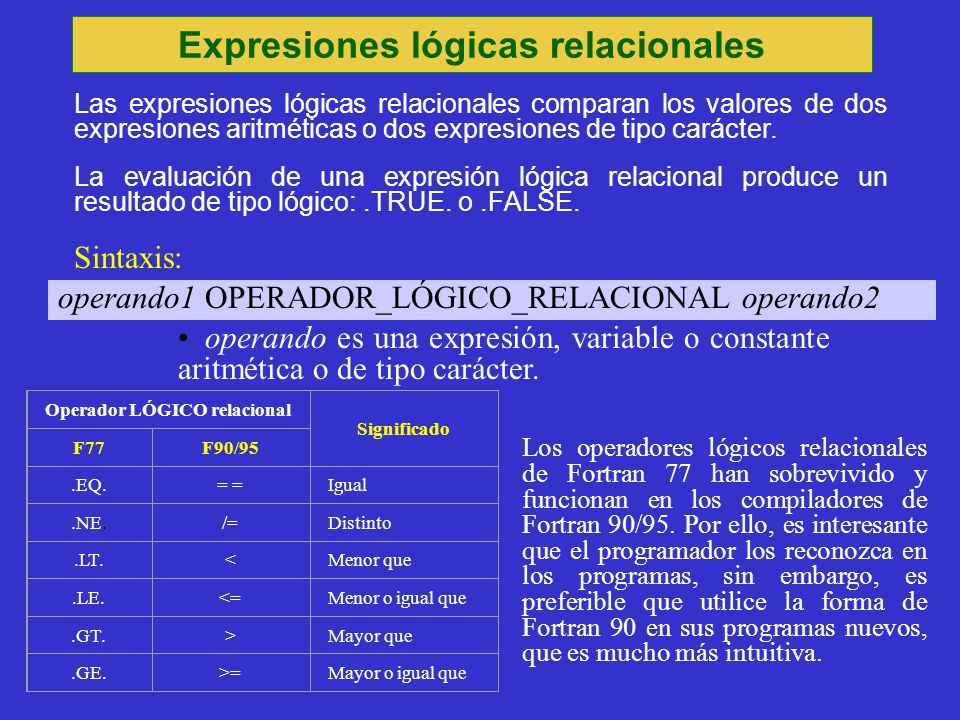

2 Expresiones lógicas relacionales Las expresiones lógicas relacionales comparan los valores de dos expresiones aritméticas o dos expresiones de tipo carácter. La evaluación de una expresión lógica relacional produce un resultado de tipo lógico:.TRUE. o.FALSE. Sintaxis: operando1 OPERADOR_LÓGICO_RELACIONAL operando2 operando es una expresión, variable o constante aritmética o de tipo carácter. Operador LÓGICO relacional Significado F77F90/95.EQ.= Igual.NE./=Distinto.LT.<Menor que.LE.<=Menor o igual que.GT.>Mayor que.GE.>=Mayor o igual que Los operadores lógicos relacionales de Fortran 77 han sobrevivido y funcionan en los compiladores de Fortran 90/95. Por ello, es interesante que el programador los reconozca en los programas, sin embargo, es preferible que utilice la forma de Fortran 90 en sus programas nuevos, que es mucho más intuitiva.

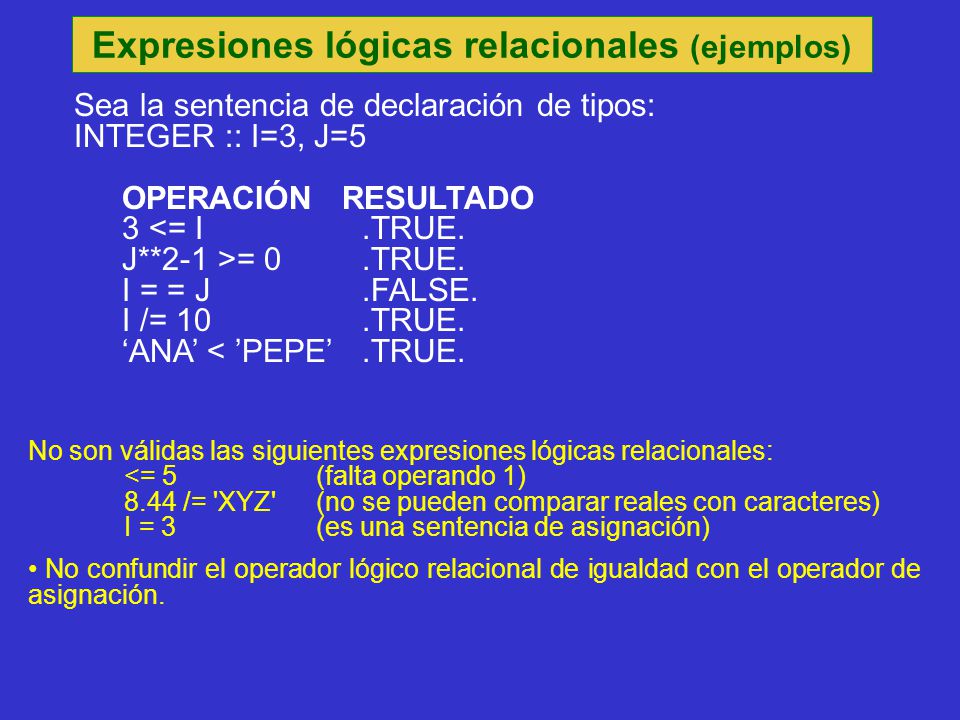

3 Expresiones lógicas relacionales (ejemplos) Sea la sentencia de declaración de tipos: INTEGER :: I=3, J=5 OPERACIÓN RESULTADO 3 <= I.TRUE. J**2-1 >= 0.TRUE. I = = J.FALSE. I /= 10.TRUE. ‘ANA’ < ’PEPE’.TRUE. No son válidas las siguientes expresiones lógicas relacionales: <= 5 (falta operando 1) 8.44 /= 'XYZ' (no se pueden comparar reales con caracteres) I = 3(es una sentencia de asignación) No confundir el operador lógico relacional de igualdad con el operador de asignación.

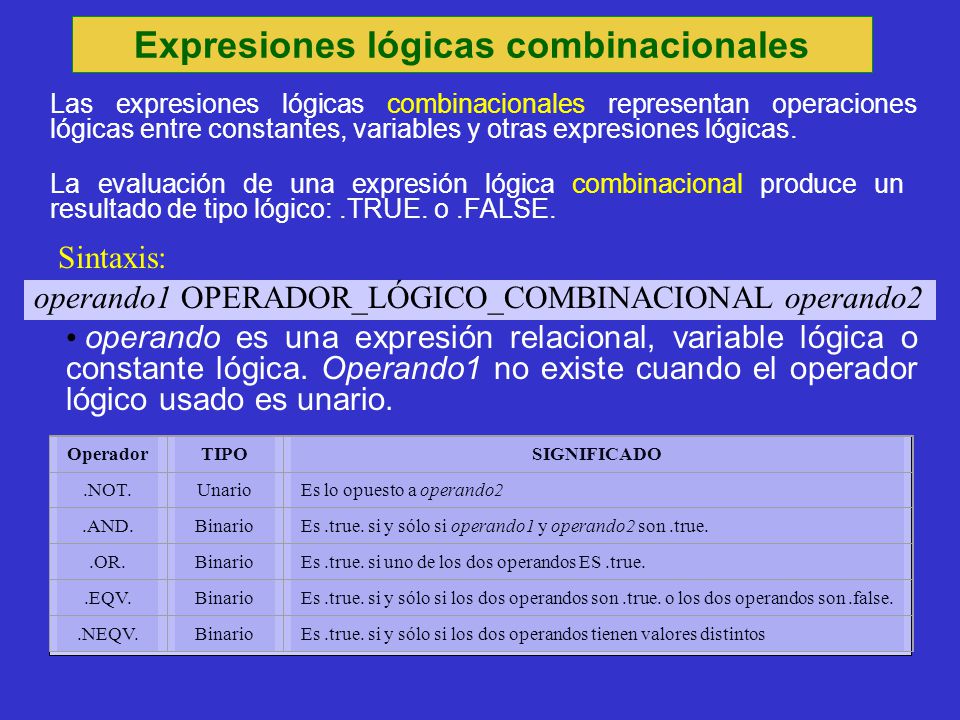

4 Expresiones lógicas combinacionales Sintaxis: La evaluación de una expresión lógica combinacional produce un resultado de tipo lógico:.TRUE. o.FALSE. operando es una expresión relacional, variable lógica o constante lógica. Operando1 no existe cuando el operador lógico usado es unario. operando1 OPERADOR_LÓGICO_COMBINACIONAL operando2 Las expresiones lógicas combinacionales representan operaciones lógicas entre constantes, variables y otras expresiones lógicas. OperadorTIPOSIGNIFICADO.NOT.UnarioEs lo opuesto a operando2.AND.BinarioEs.true. si y sólo si operando1 y operando2 son.true..OR.BinarioEs.true. si uno de los dos operandos ES.true..EQV.BinarioEs.true. si y sólo si los dos operandos son.true. o los dos operandos son.false..NEQV.BinarioEs.true. si y sólo si los dos operandos tienen valores distintos

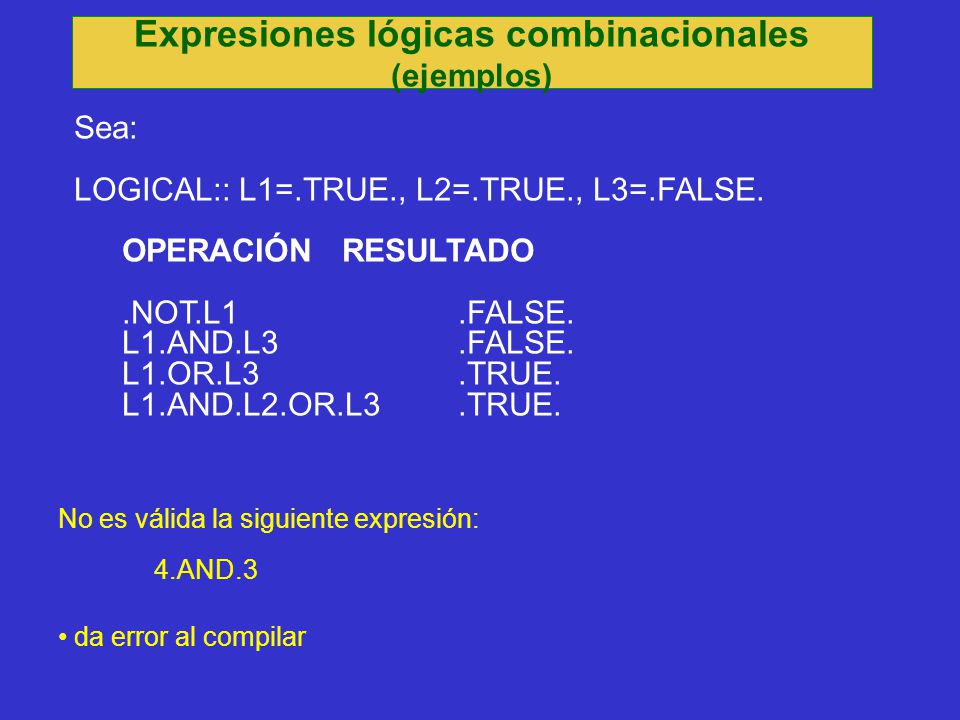

5 Expresiones lógicas combinacionales (ejemplos) Sea: LOGICAL:: L1=.TRUE., L2=.TRUE., L3=.FALSE. OPERACIÓN RESULTADO.NOT.L1.FALSE. L1.AND.L3.FALSE. L1.OR.L3.TRUE. L1.AND.L2.OR.L3.TRUE. No es válida la siguiente expresión: 4.AND.3 da error al compilar

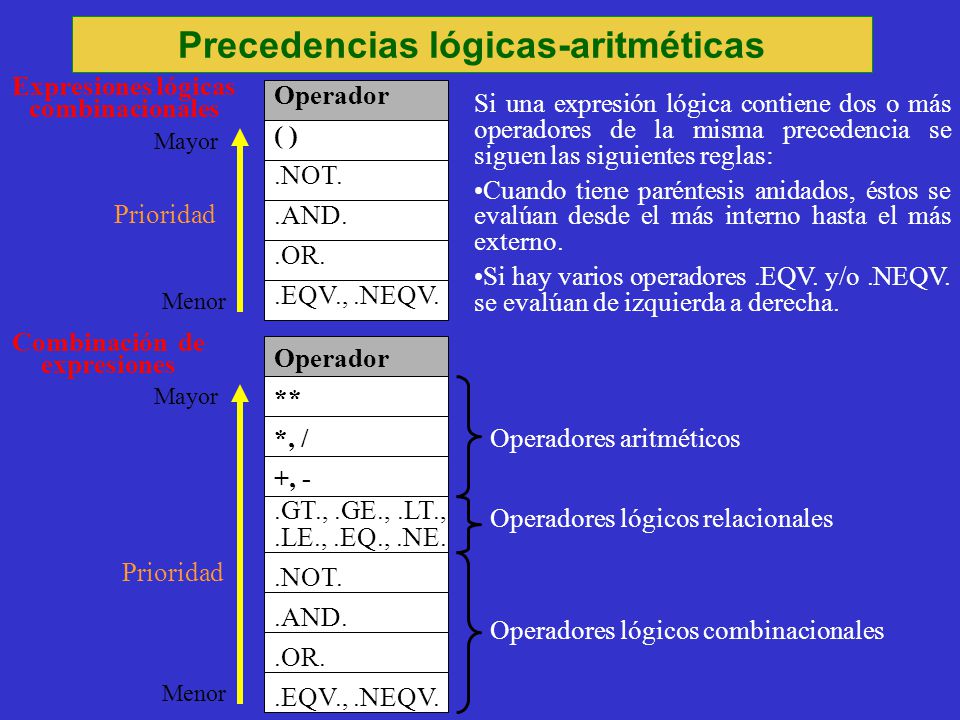

6 Precedencias lógicas-aritméticas Expresiones lógicas combinacionales Operador ( ).NOT..AND..OR..EQV.,.NEQV. Prioridad Mayor Menor Si una expresión lógica contiene dos o más operadores de la misma precedencia se siguen las siguientes reglas: Cuando tiene paréntesis anidados, éstos se evalúan desde el más interno hasta el más externo. Si hay varios operadores.EQV. y/o.NEQV. se evalúan de izquierda a derecha. Prioridad Mayor Menor Operador ** *, / +, -.GT.,.GE.,.LT.,.LE.,.EQ.,.NE..NOT..AND..OR..EQV.,.NEQV. Combinación de expresiones Operadores aritméticos Operadores lógicos relacionales Operadores lógicos combinacionales

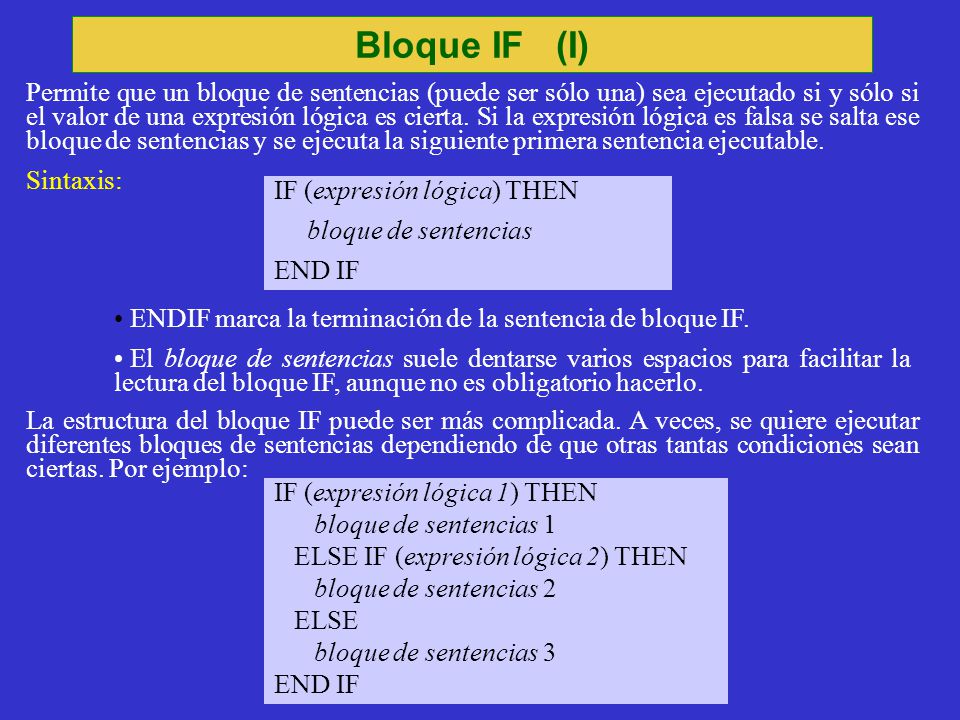

7 Bloque IF (I) Permite que un bloque de sentencias (puede ser sólo una) sea ejecutado si y sólo si el valor de una expresión lógica es cierta. Si la expresión lógica es falsa se salta ese bloque de sentencias y se ejecuta la siguiente primera sentencia ejecutable. Sintaxis: IF (expresión lógica) THEN bloque de sentencias END IF ENDIF marca la terminación de la sentencia de bloque IF. El bloque de sentencias suele dentarse varios espacios para facilitar la lectura del bloque IF, aunque no es obligatorio hacerlo. La estructura del bloque IF puede ser más complicada. A veces, se quiere ejecutar diferentes bloques de sentencias dependiendo de que otras tantas condiciones sean ciertas. Por ejemplo: IF (expresión lógica 1) THEN bloque de sentencias 1 ELSE IF (expresión lógica 2) THEN bloque de sentencias 2 ELSE bloque de sentencias 3 END IF

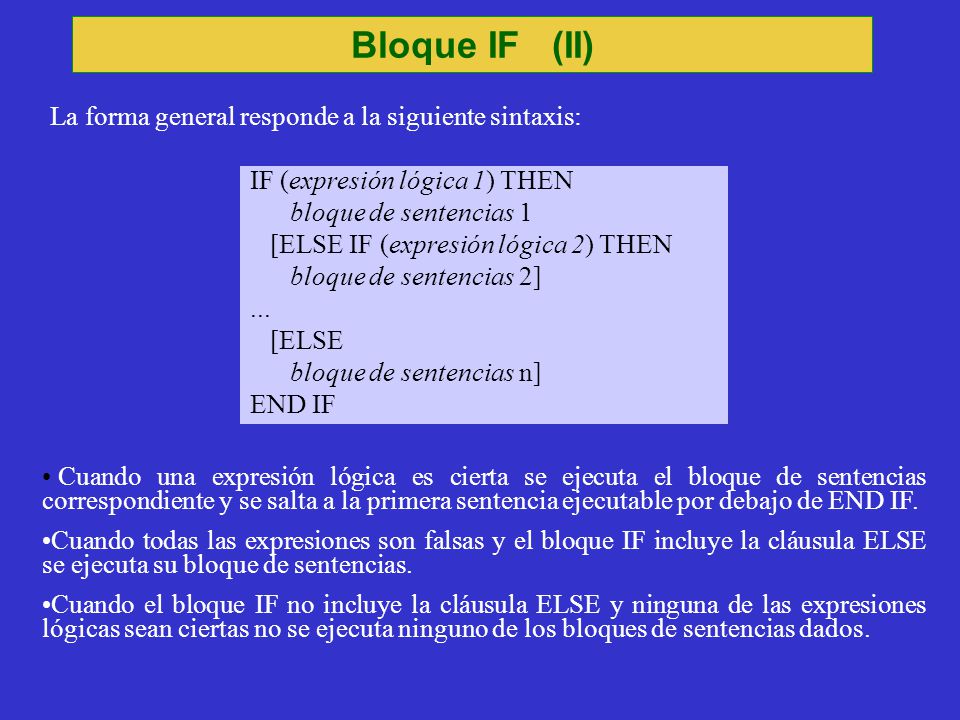

8 Bloque IF (II) La forma general responde a la siguiente sintaxis: Cuando una expresión lógica es cierta se ejecuta el bloque de sentencias correspondiente y se salta a la primera sentencia ejecutable por debajo de END IF. Cuando todas las expresiones son falsas y el bloque IF incluye la cláusula ELSE se ejecuta su bloque de sentencias. Cuando el bloque IF no incluye la cláusula ELSE y ninguna de las expresiones lógicas sean ciertas no se ejecuta ninguno de los bloques de sentencias dados. IF (expresión lógica 1) THEN bloque de sentencias 1 [ELSE IF (expresión lógica 2) THEN bloque de sentencias 2]... [ELSE bloque de sentencias n] END IF

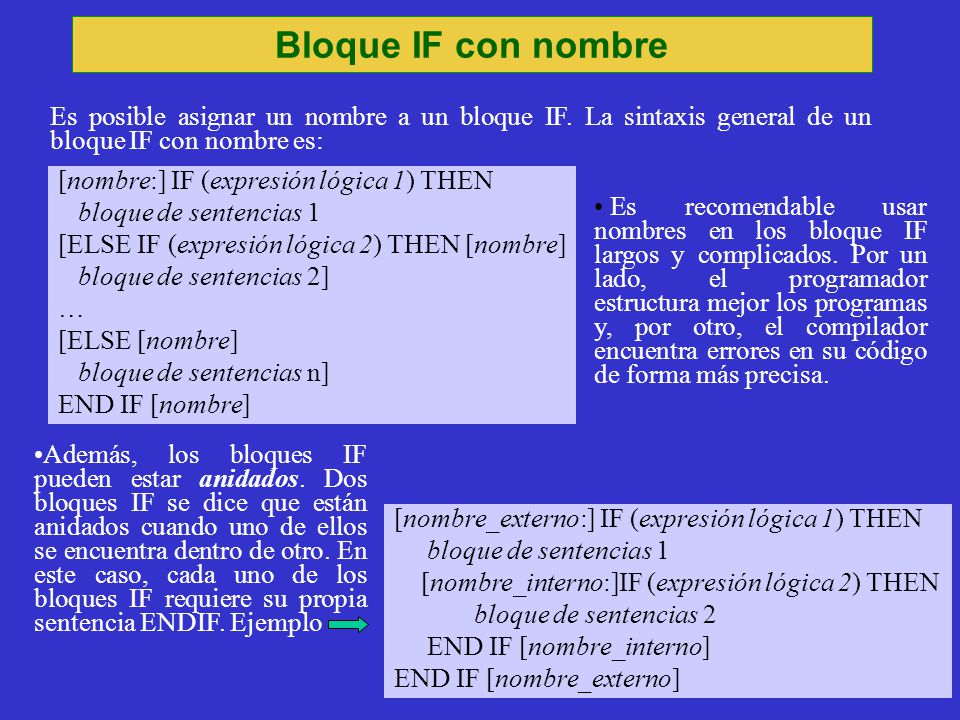

9 Bloque IF con nombre Es posible asignar un nombre a un bloque IF. La sintaxis general de un bloque IF con nombre es: Es recomendable usar nombres en los bloque IF largos y complicados. Por un lado, el programador estructura mejor los programas y, por otro, el compilador encuentra errores en su código de forma más precisa. [nombre:] IF (expresión lógica 1) THEN bloque de sentencias 1 [ELSE IF (expresión lógica 2) THEN [nombre] bloque de sentencias 2] … [ELSE [nombre] bloque de sentencias n] END IF [nombre] Además, los bloques IF pueden estar anidados. Dos bloques IF se dice que están anidados cuando uno de ellos se encuentra dentro de otro. En este caso, cada uno de los bloques IF requiere su propia sentencia ENDIF. Ejemplo [nombre_externo:] IF (expresión lógica 1) THEN bloque de sentencias 1 [nombre_interno:]IF (expresión lógica 2) THEN bloque de sentencias 2 END IF [nombre_interno] END IF [nombre_externo]

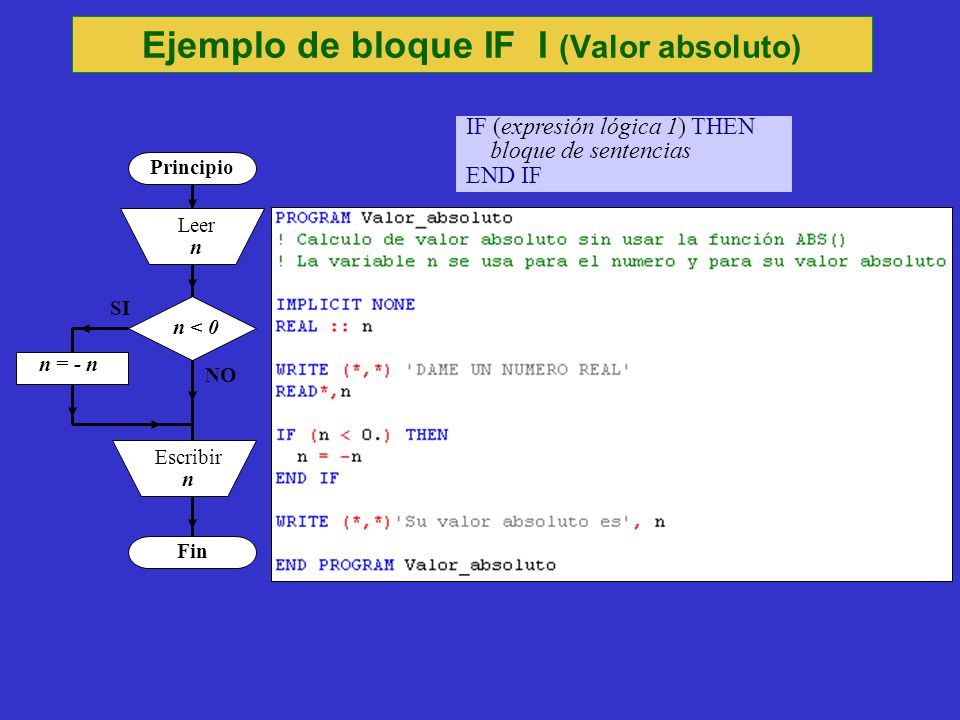

10 Ejemplo de bloque IF I (Valor absoluto) Leer n Escribir n n < 0 SI NO Principio Fin IF (expresión lógica 1) THEN bloque de sentencias END IF n = - n

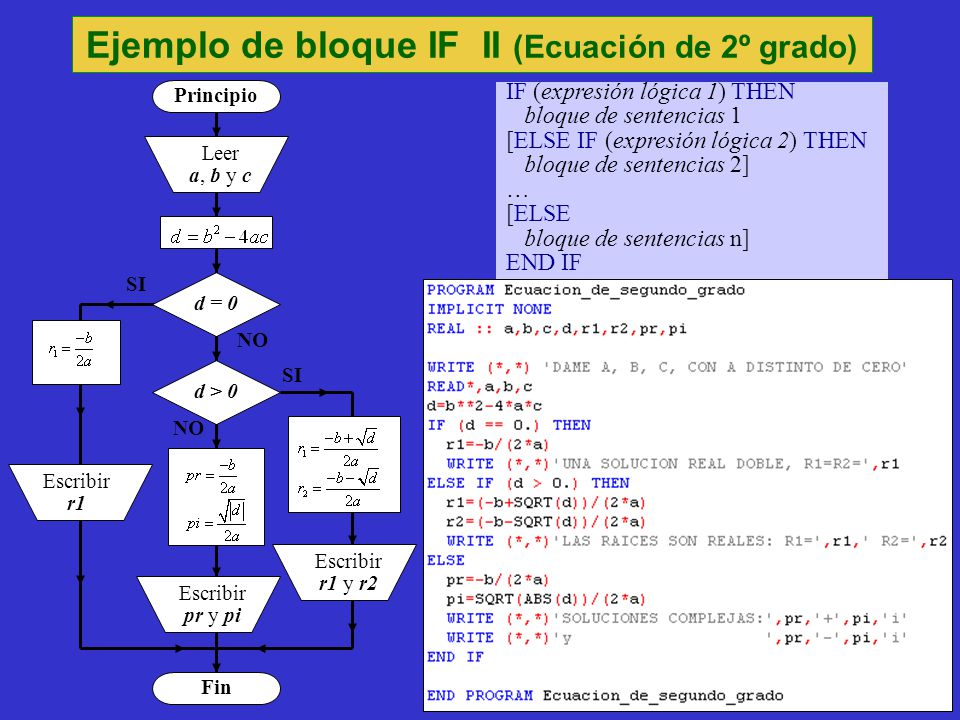

11 Ejemplo de bloque IF II (Ecuación de 2º grado) Leer a, b y c Escribir r1 y r2 Escribir pr y pi Escribir r1 d = 0 SI NO Principio Fin d > 0 SI NO IF (expresión lógica 1) THEN bloque de sentencias 1 [ELSE IF (expresión lógica 2) THEN bloque de sentencias 2] … [ELSE bloque de sentencias n] END IF

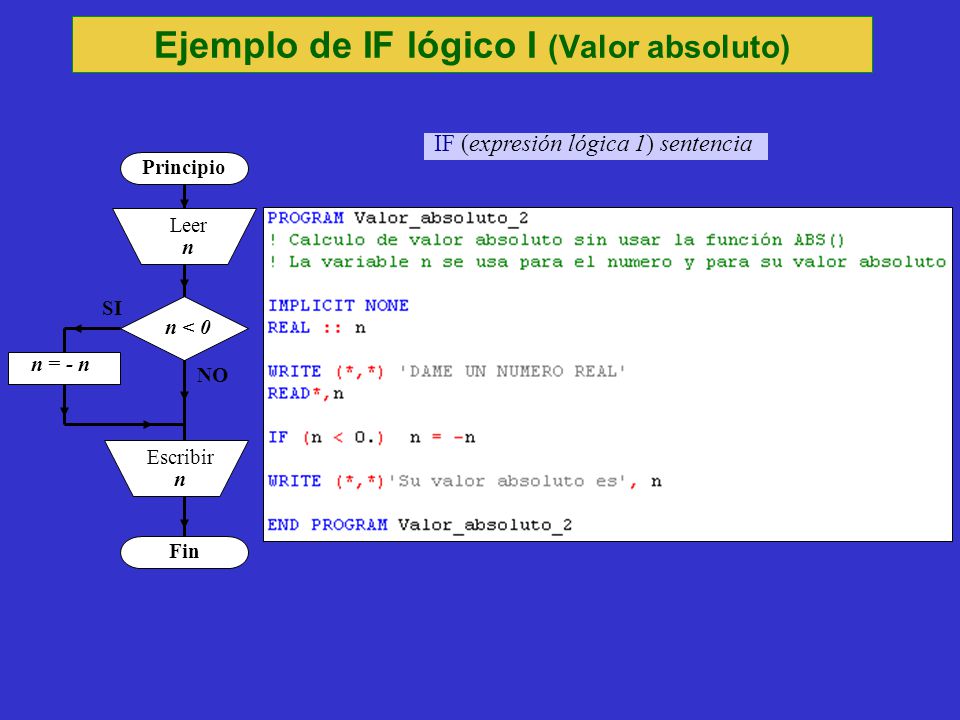

12 Ejemplo de IF lógico I (Valor absoluto) Leer n Escribir n n < 0 SI NO Principio Fin IF (expresión lógica 1) sentencia n = - n

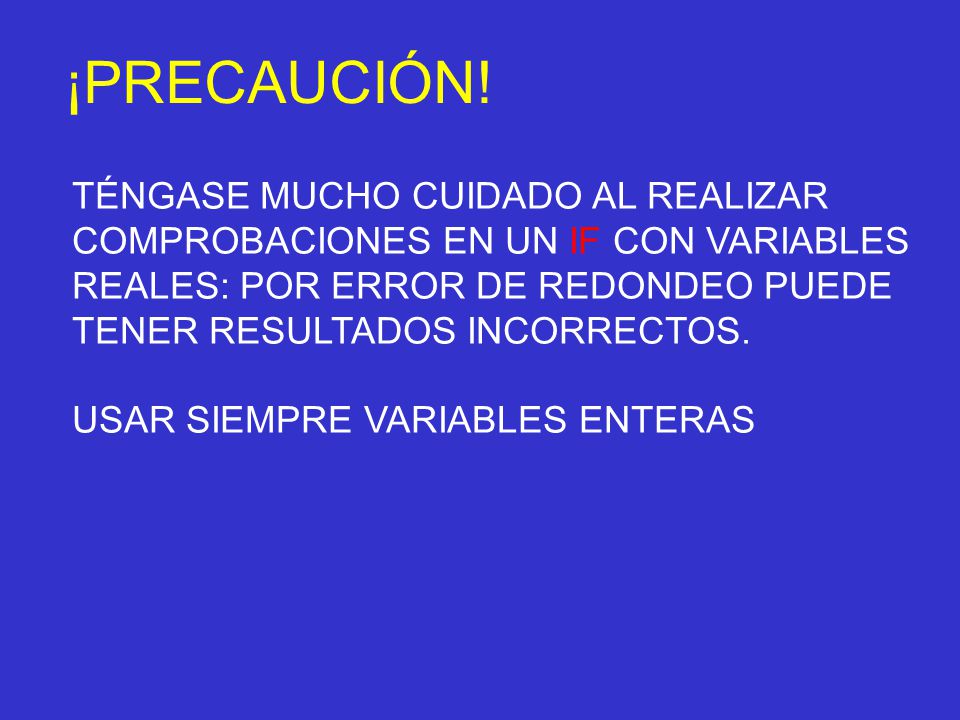

13 ¡PRECAUCIÓN! TÉNGASE MUCHO CUIDADO AL REALIZAR COMPROBACIONES EN UN IF CON VARIABLES REALES: POR ERROR DE REDONDEO PUEDE TENER RESULTADOS INCORRECTOS. USAR SIEMPRE VARIABLES ENTERAS

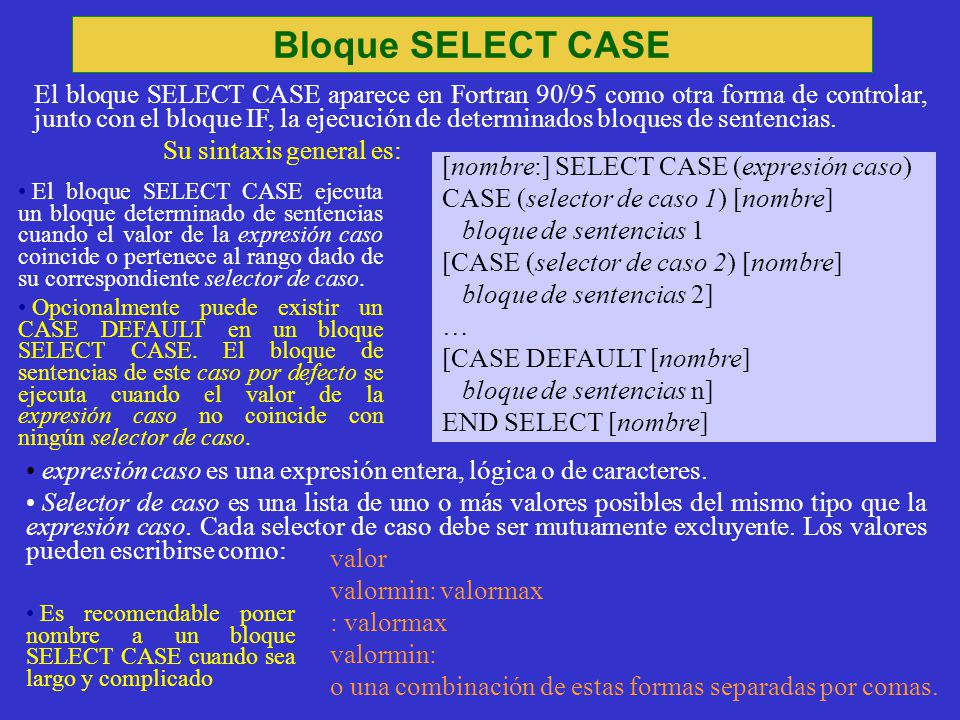

14 Bloque SELECT CASE El bloque SELECT CASE aparece en Fortran 90/95 como otra forma de controlar, junto con el bloque IF, la ejecución de determinados bloques de sentencias. Su sintaxis general es: El bloque SELECT CASE ejecuta un bloque determinado de sentencias cuando el valor de la expresión caso coincide o pertenece al rango dado de su correspondiente selector de caso. [nombre:] SELECT CASE (expresión caso) CASE (selector de caso 1) [nombre] bloque de sentencias 1 [CASE (selector de caso 2) [nombre] bloque de sentencias 2] … [CASE DEFAULT [nombre] bloque de sentencias n] END SELECT [nombre] Opcionalmente puede existir un CASE DEFAULT en un bloque SELECT CASE. El bloque de sentencias de este caso por defecto se ejecuta cuando el valor de la expresión caso no coincide con ningún selector de caso. expresión caso es una expresión entera, lógica o de caracteres. Selector de caso es una lista de uno o más valores posibles del mismo tipo que la expresión caso. Cada selector de caso debe ser mutuamente excluyente. Los valores pueden escribirse como: valor valormin: valormax : valormax valormin: o una combinación de estas formas separadas por comas. Es recomendable poner nombre a un bloque SELECT CASE cuando sea largo y complicado

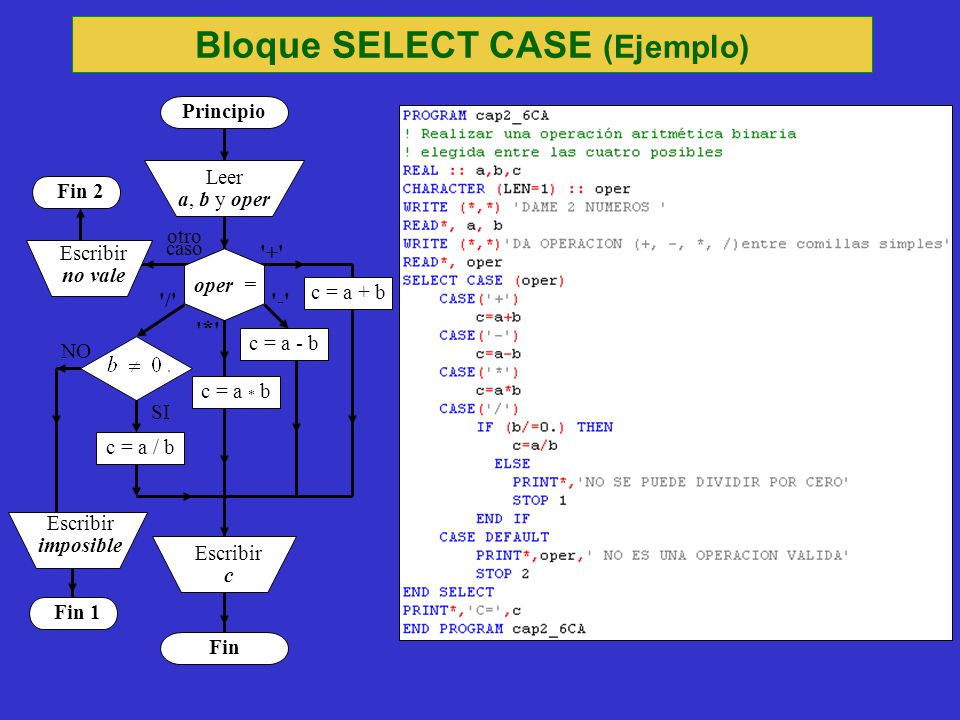

15 Bloque SELECT CASE (Ejemplo) Leer a, b y oper Escribir c '+' Principio Fin oper = c = a + b c = a - b '-' '*''*' c = a * b '/' otro caso SI c = a / b NO Fin 2 Escribir no vale Fin 1 Escribir imposible

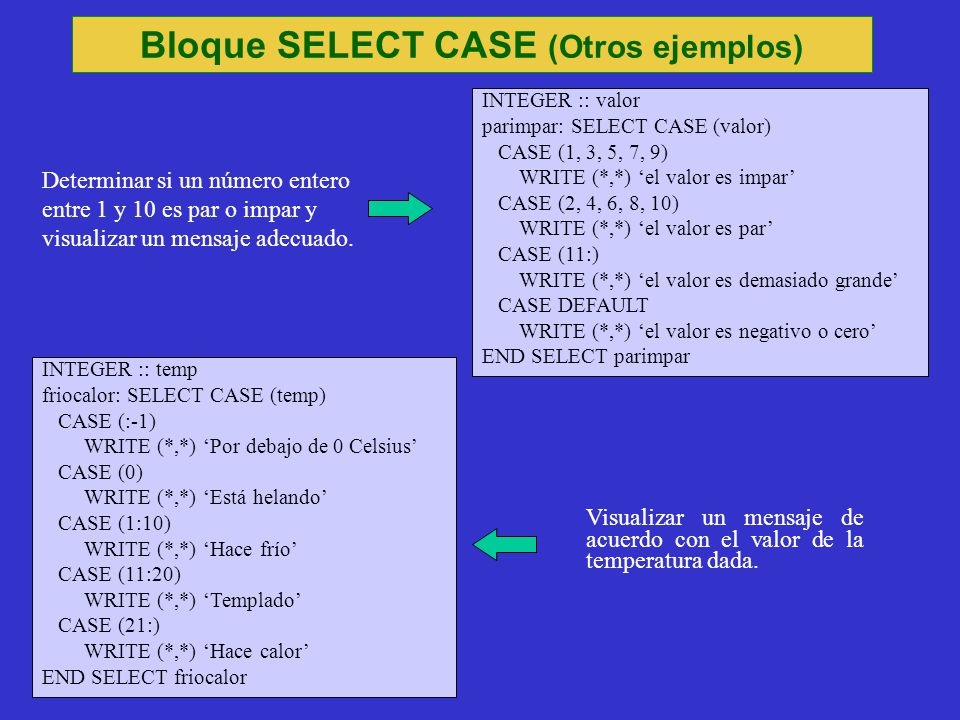

16 Bloque SELECT CASE (Otros ejemplos) INTEGER :: valor parimpar: SELECT CASE (valor) CASE (1, 3, 5, 7, 9) WRITE (*,*) ‘el valor es impar’ CASE (2, 4, 6, 8, 10) WRITE (*,*) ‘el valor es par’ CASE (11:) WRITE (*,*) ‘el valor es demasiado grande’ CASE DEFAULT WRITE (*,*) ‘el valor es negativo o cero’ END SELECT parimpar INTEGER :: temp friocalor: SELECT CASE (temp) CASE (:-1) WRITE (*,*) ‘Por debajo de 0 Celsius’ CASE (0) WRITE (*,*) ‘Está helando’ CASE (1:10) WRITE (*,*) ‘Hace frío’ CASE (11:20) WRITE (*,*) ‘Templado’ CASE (21:) WRITE (*,*) ‘Hace calor’ END SELECT friocalor Determinar si un número entero entre 1 y 10 es par o impar y visualizar un mensaje adecuado. Visualizar un mensaje de acuerdo con el valor de la temperatura dada.

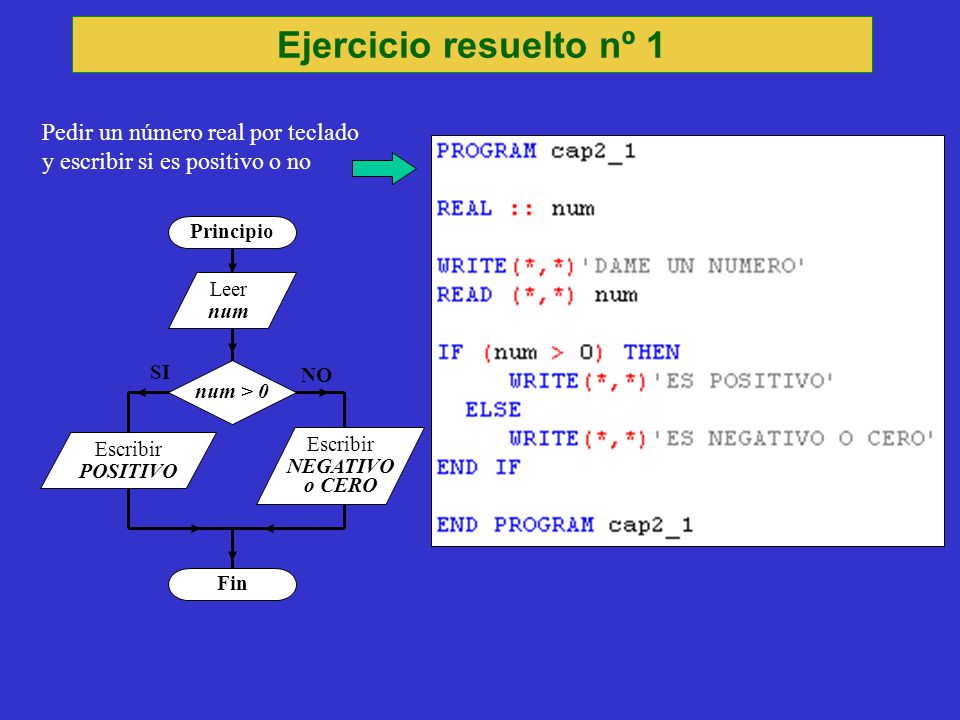

17 Ejercicio resuelto nº 1 Pedir un número real por teclado y escribir si es positivo o no Leer num num > 0 SI NO Principio Fin Escribir POSITIVO Escribir NEGATIVO o CERO

18 Ejercicio resuelto nº 2 Pedir un número real por teclado y escribir si es positivo, negativo o cero. num > 0 SI NO Principio Fin Escribir POSITIVO Escribir NEGATIVO num < 0 SI NO Escribir CERO Leer num

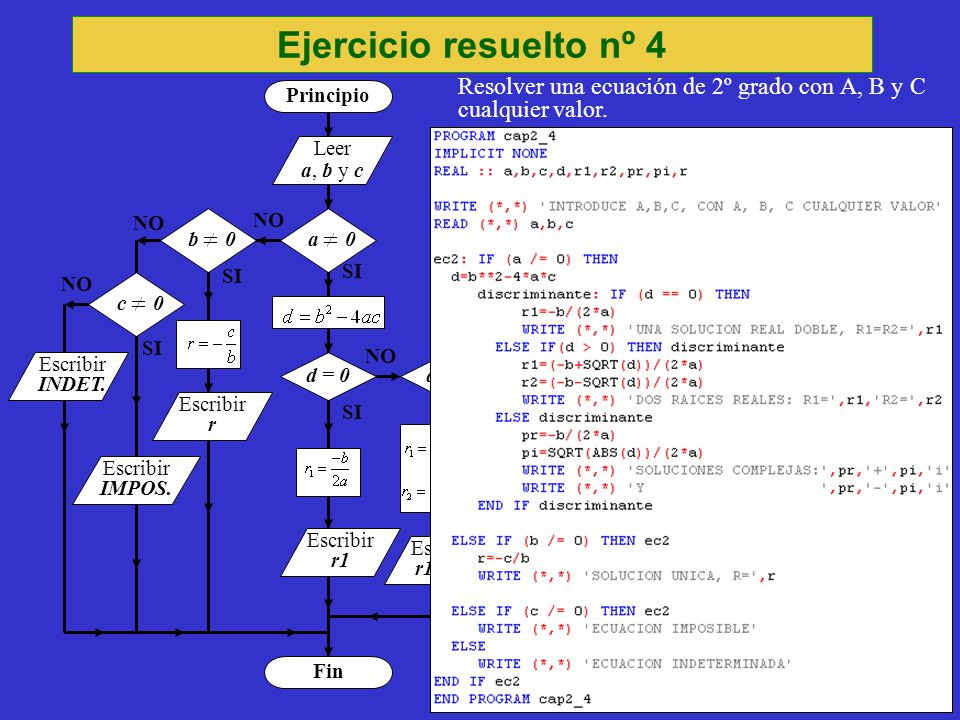

19 Ejercicio resuelto nº 4 Resolver una ecuación de 2º grado con A, B y C cualquier valor. d = 0 SI NO Principio Fin SI NO Leer a, b y c d > 0 Escribir r1 y r2 Escribir pr y pi Escribir r1 a 0 SI NO b 0 SI c 0 SI NO Escribir r Escribir INDET. Escribir IMPOS. NO

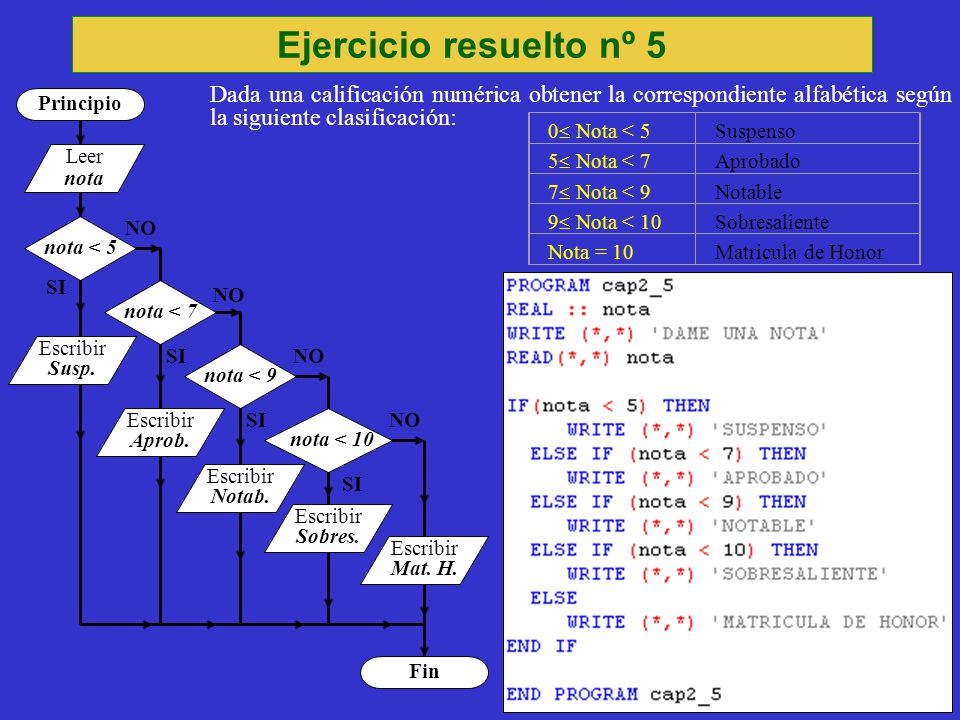

20 Ejercicio resuelto nº 5 Dada una calificación numérica obtener la correspondiente alfabética según la siguiente clasificación: 0  Nota < 5 Suspenso 5  Nota < 7 Aprobado 7  Nota < 9 Notable 9  Nota < 10 Sobresaliente Nota = 10Matricula de Honor NO Principio Fin Leer nota nota < 5 SI NOSI Escribir Susp. NO nota < 7 nota < 9 nota < 10 Escribir Aprob. Escribir Notab. SI Escribir Sobres. NO Escribir Mat. H.
