Registro y georeferenciación de imágenes digitales

Presentación del tema: "Registro y georeferenciación de imágenes digitales"— Transcripción de la presentación:

1 Registro y georeferenciación de imágenes digitales
Ver capítulo 6 del texto, y páginas de la Guía #1 de Idrisi.

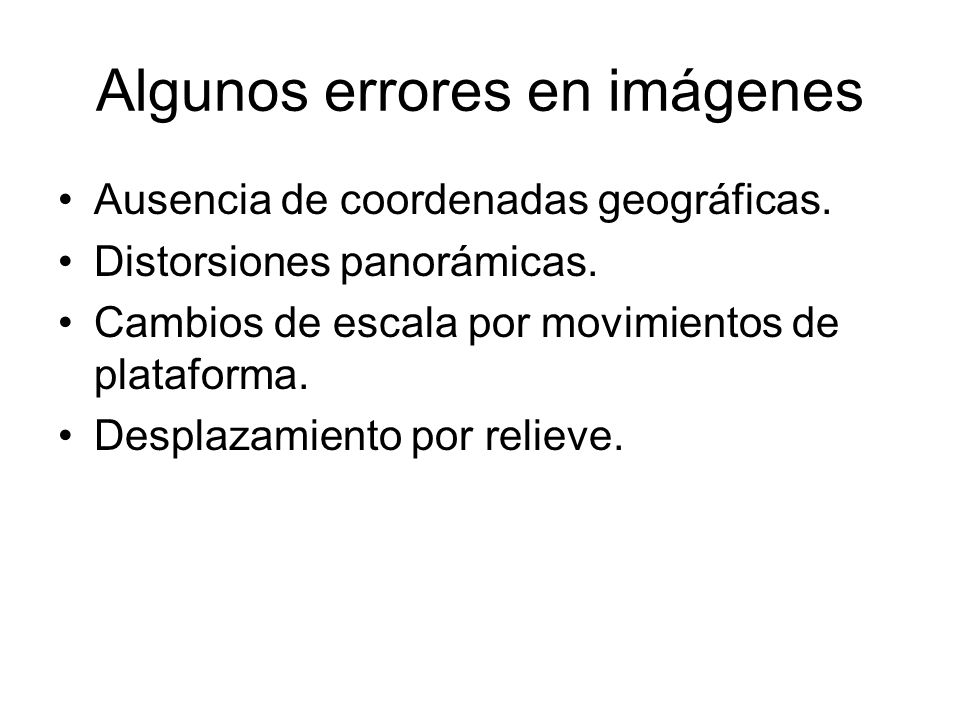

2 Algunos errores en imágenes
Ausencia de coordenadas geográficas. Distorsiones panorámicas. Cambios de escala por movimientos de plataforma. Desplazamiento por relieve.

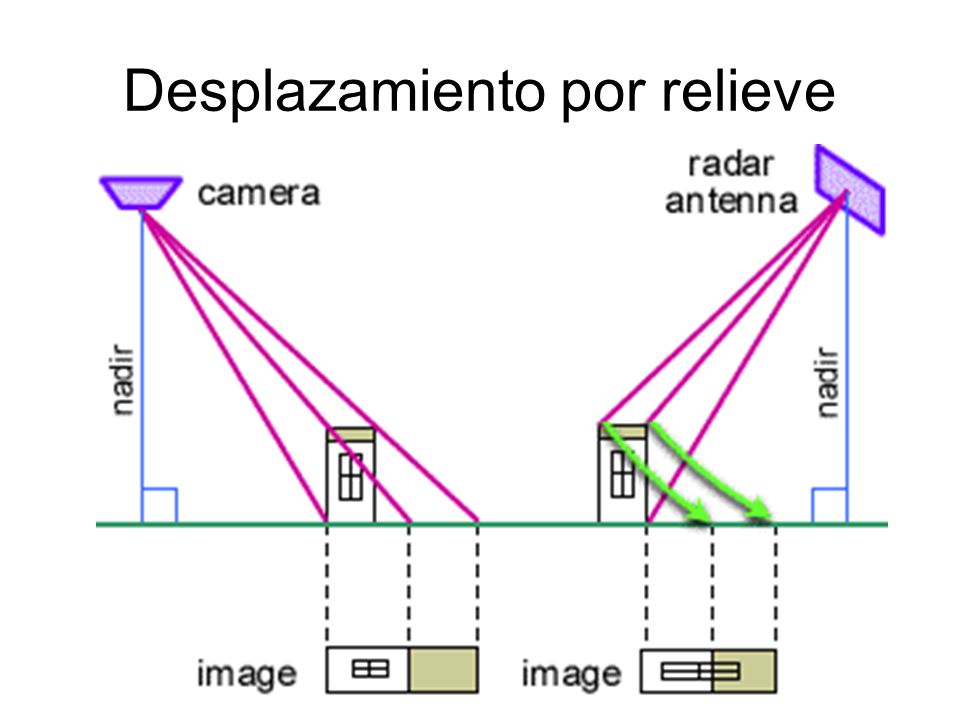

3 Desplazamiento por relieve

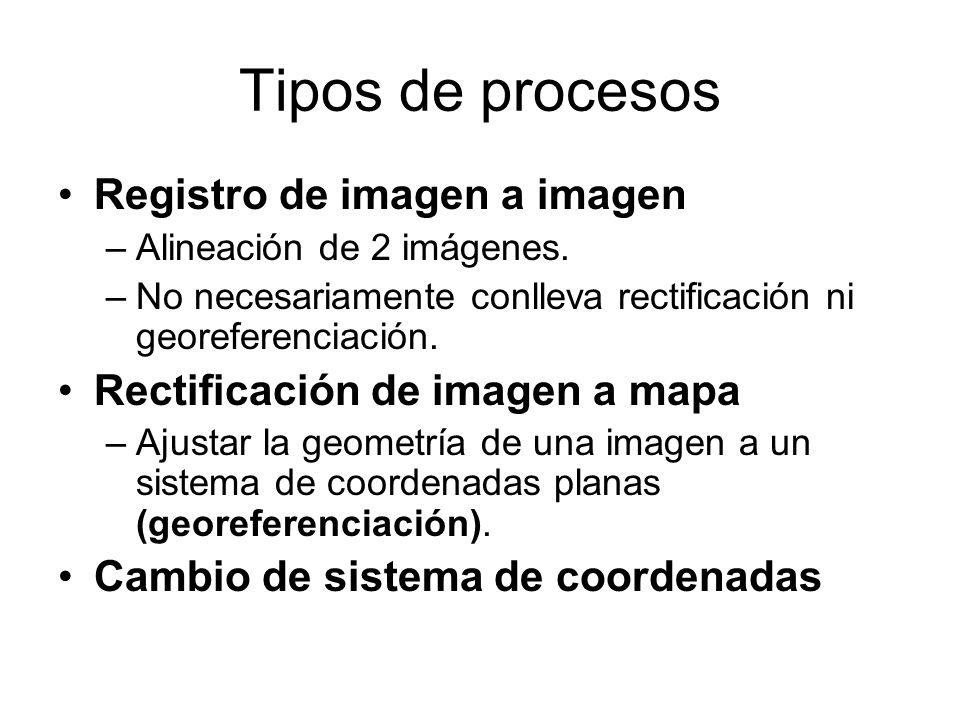

4 Tipos de procesos Registro de imagen a imagen
Alineación de 2 imágenes. No necesariamente conlleva rectificación ni georeferenciación. Rectificación de imagen a mapa Ajustar la geometría de una imagen a un sistema de coordenadas planas (georeferenciación). Cambio de sistema de coordenadas

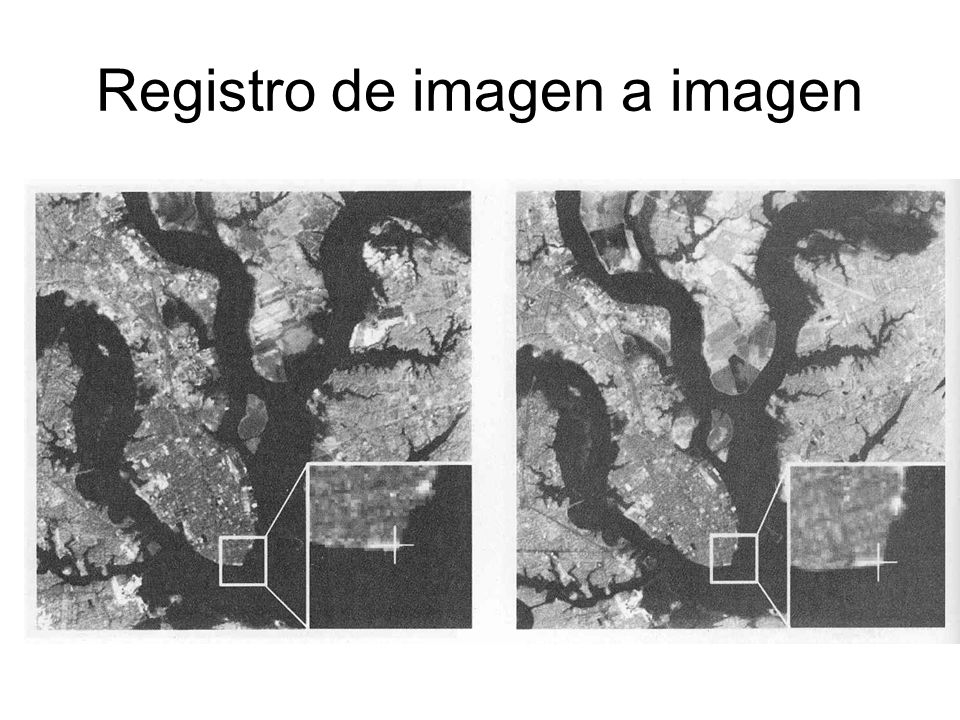

5 Registro de imagen a imagen

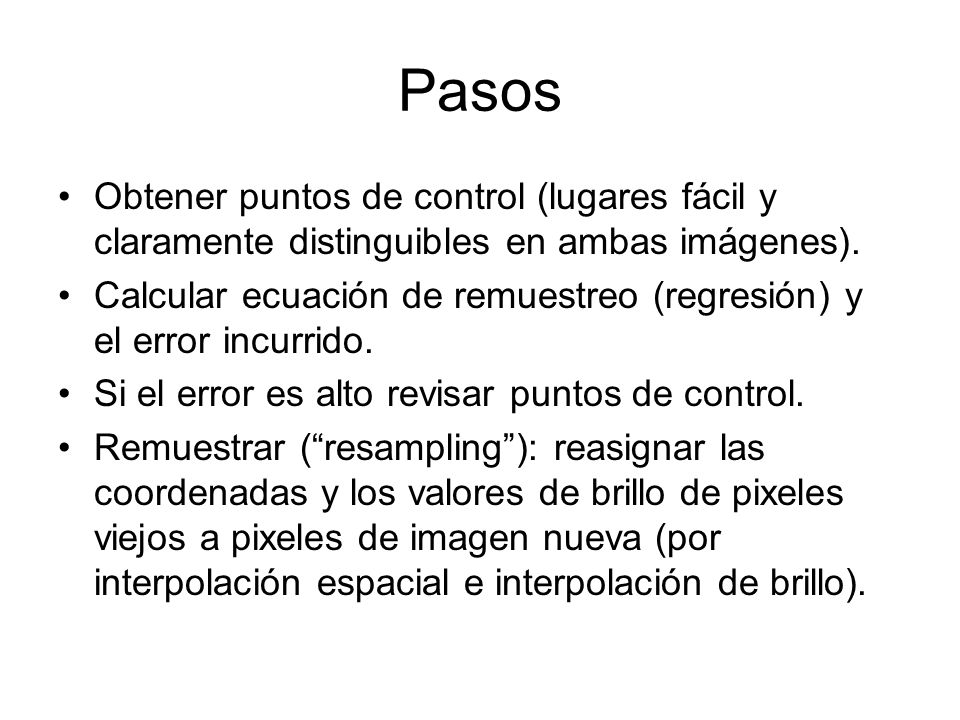

6 Pasos Obtener puntos de control (lugares fácil y claramente distinguibles en ambas imágenes). Calcular ecuación de remuestreo (regresión) y el error incurrido. Si el error es alto revisar puntos de control. Remuestrar (“resampling”): reasignar las coordenadas y los valores de brillo de pixeles viejos a pixeles de imagen nueva (por interpolación espacial e interpolación de brillo).

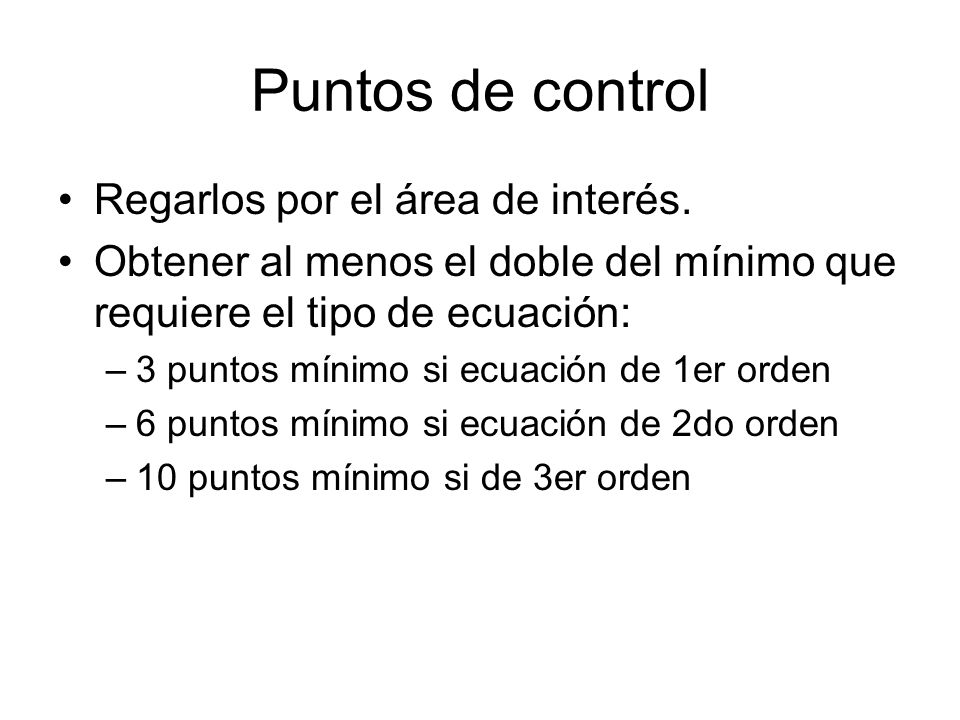

7 Puntos de control Regarlos por el área de interés.
Obtener al menos el doble del mínimo que requiere el tipo de ecuación: 3 puntos mínimo si ecuación de 1er orden 6 puntos mínimo si ecuación de 2do orden 10 puntos mínimo si de 3er orden

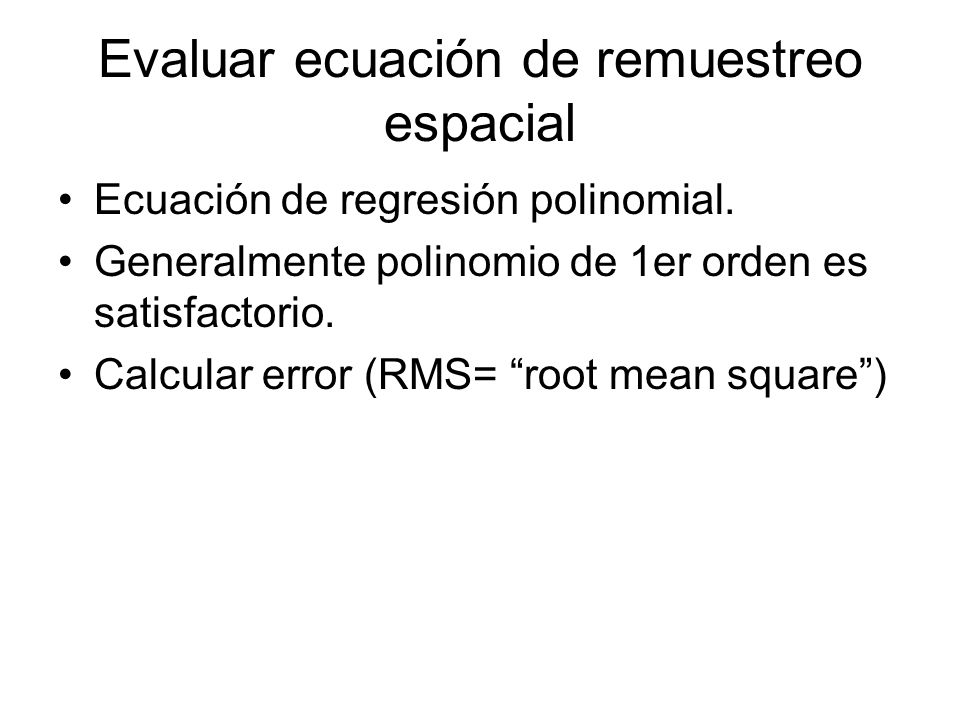

8 Evaluar ecuación de remuestreo espacial
Ecuación de regresión polinomial. Generalmente polinomio de 1er orden es satisfactorio. Calcular error (RMS= “root mean square”)

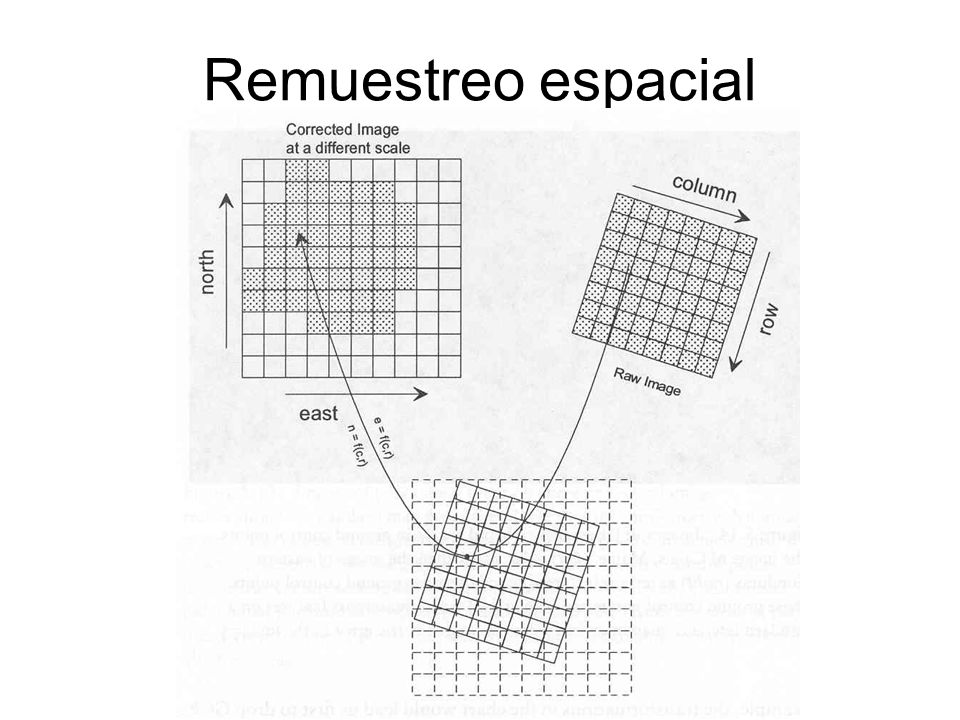

9 Remuestreo espacial

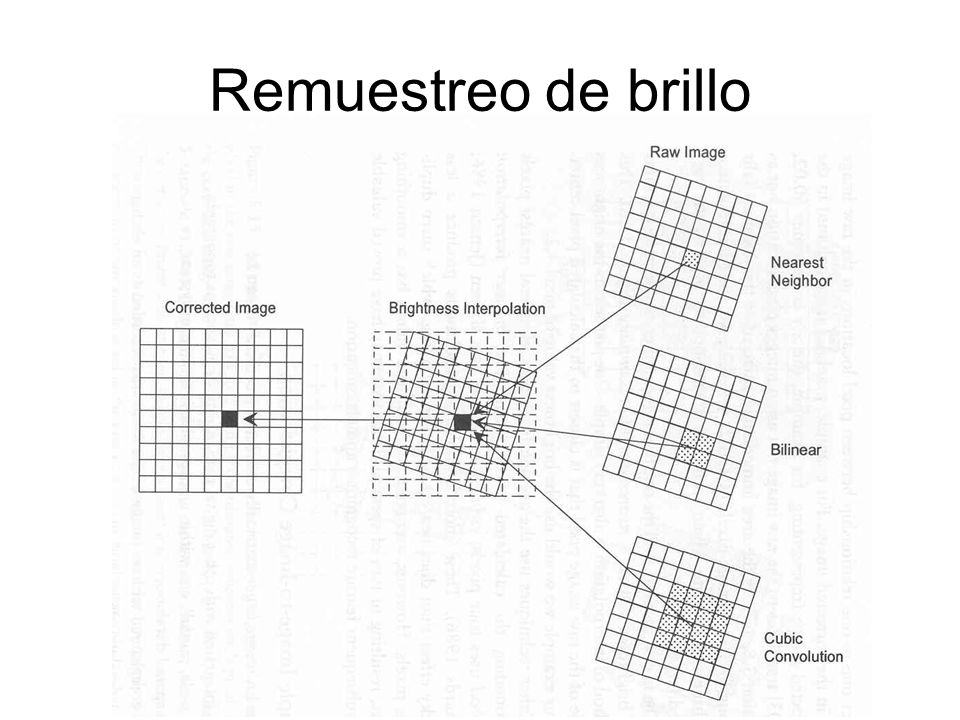

10 Remuestreo de brillo

11 Rectificación de imagen a mapa

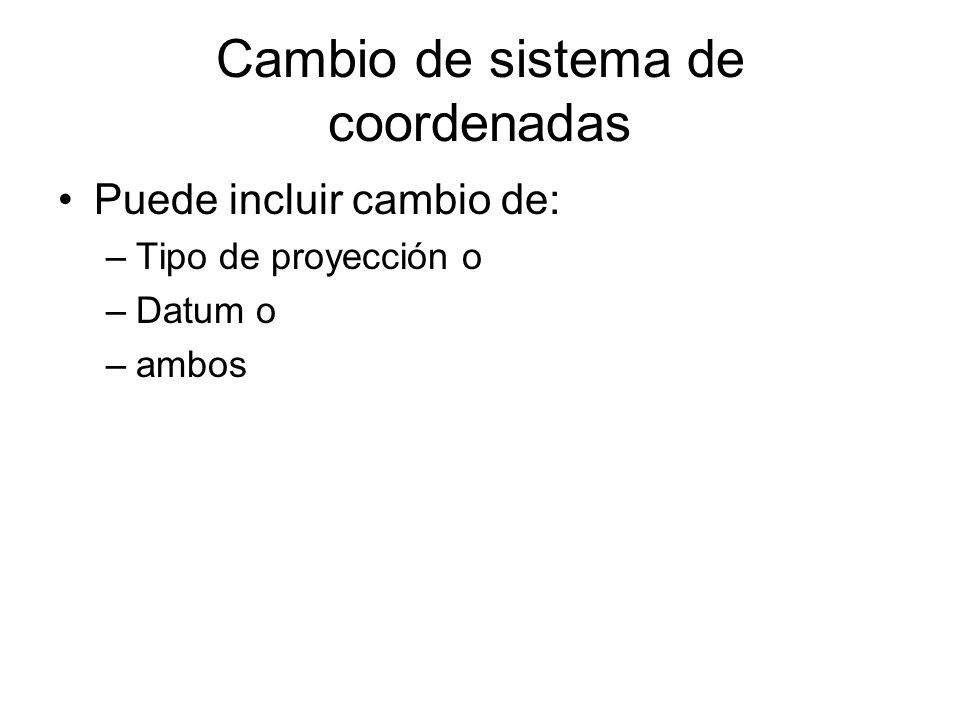

12 Cambio de sistema de coordenadas
Puede incluir cambio de: Tipo de proyección o Datum o ambos

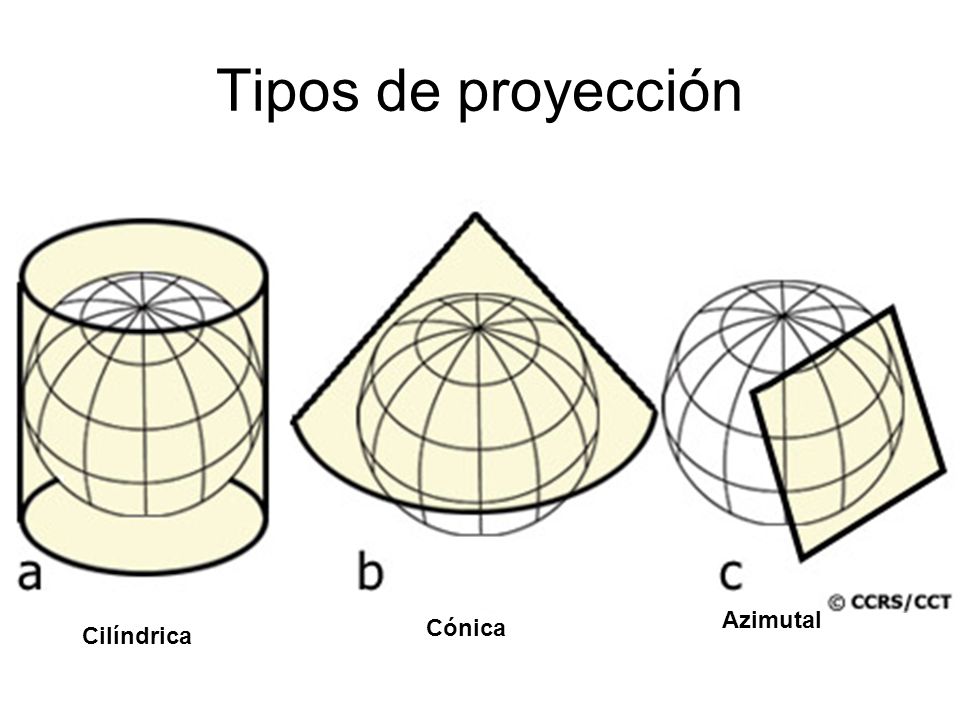

13 Tipos de proyección Azimutal Cónica Cilíndrica

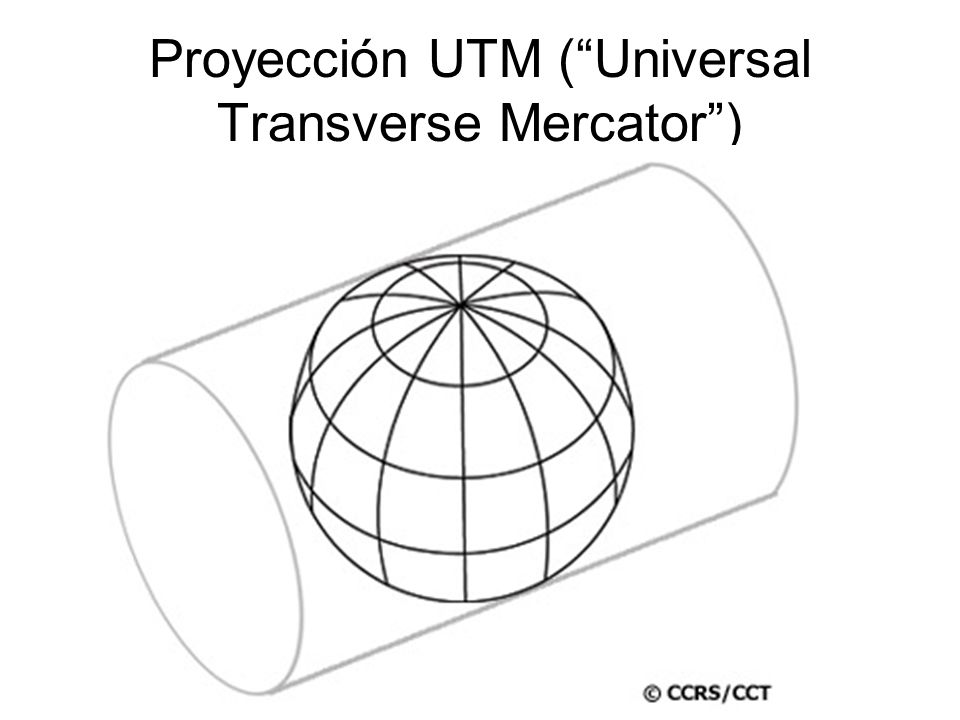

14 Proyección UTM (“Universal Transverse Mercator”)

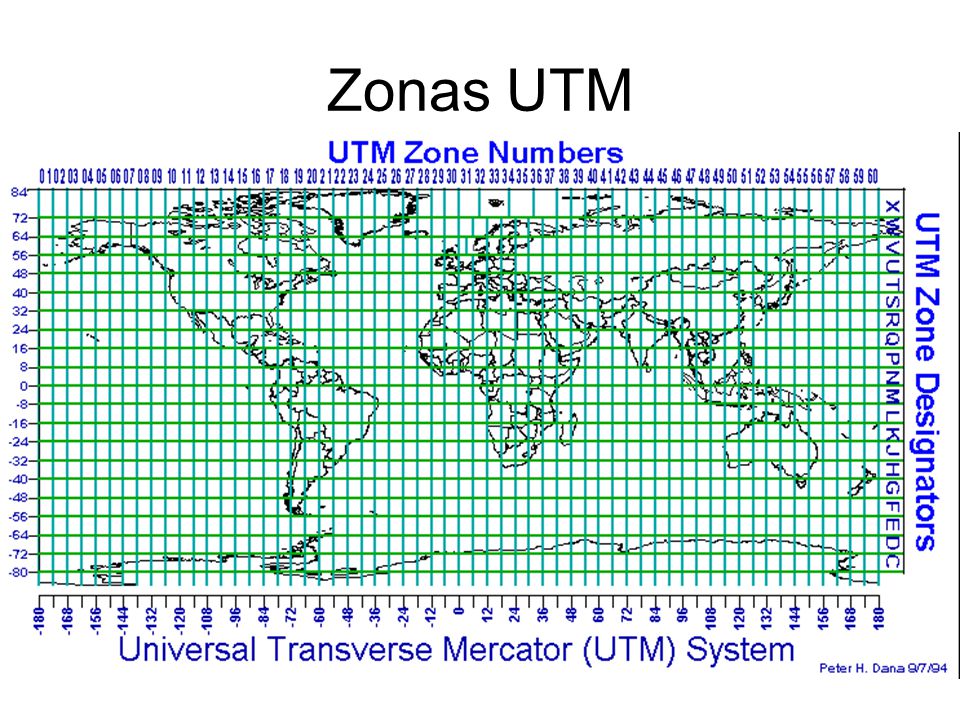

15 Zonas UTM

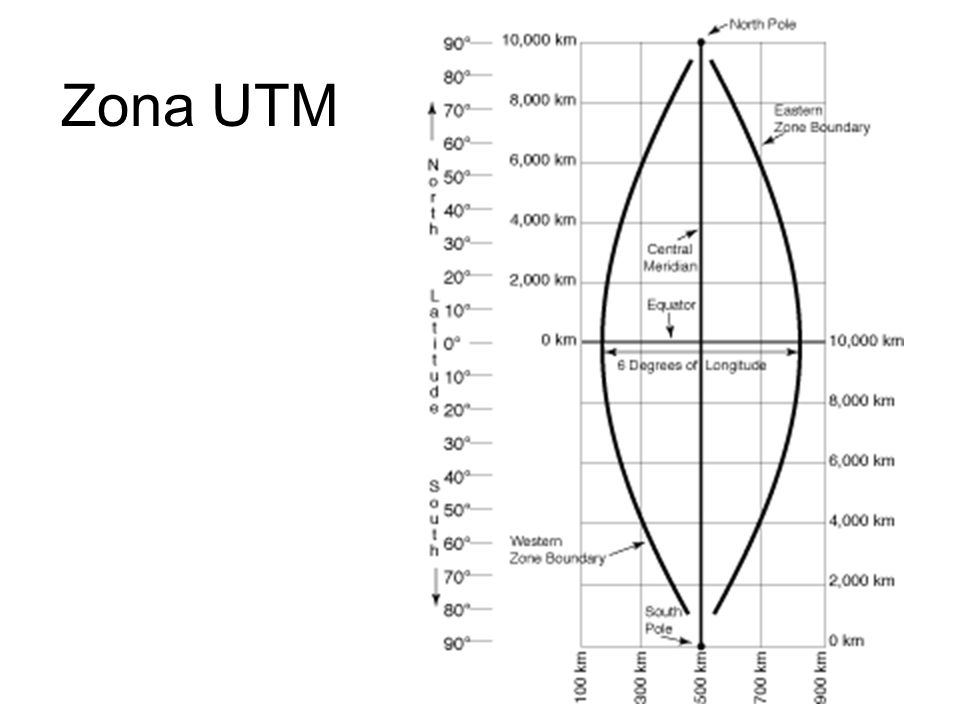

16 Zona UTM

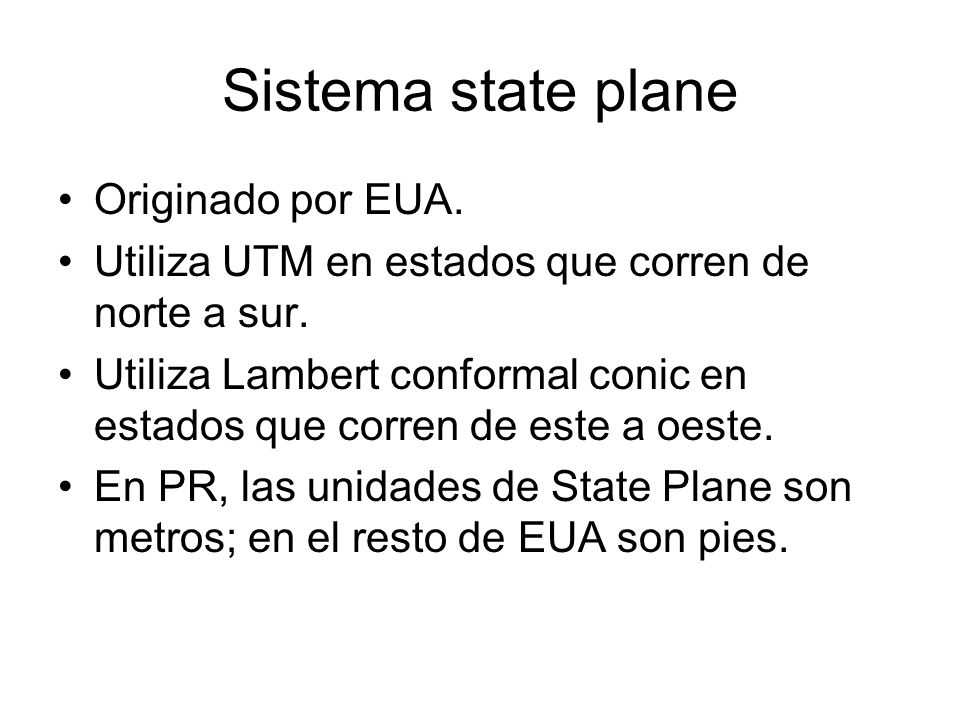

17 Sistema state plane Originado por EUA.
Utiliza UTM en estados que corren de norte a sur. Utiliza Lambert conformal conic en estados que corren de este a oeste. En PR, las unidades de State Plane son metros; en el resto de EUA son pies.

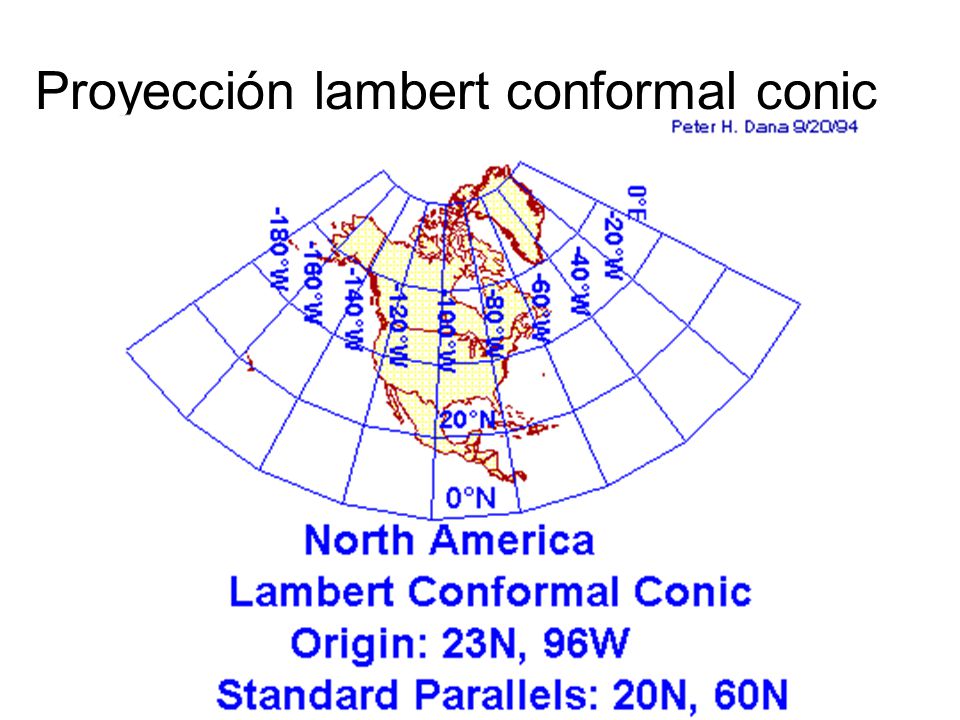

18 Proyección lambert conformal conic

19

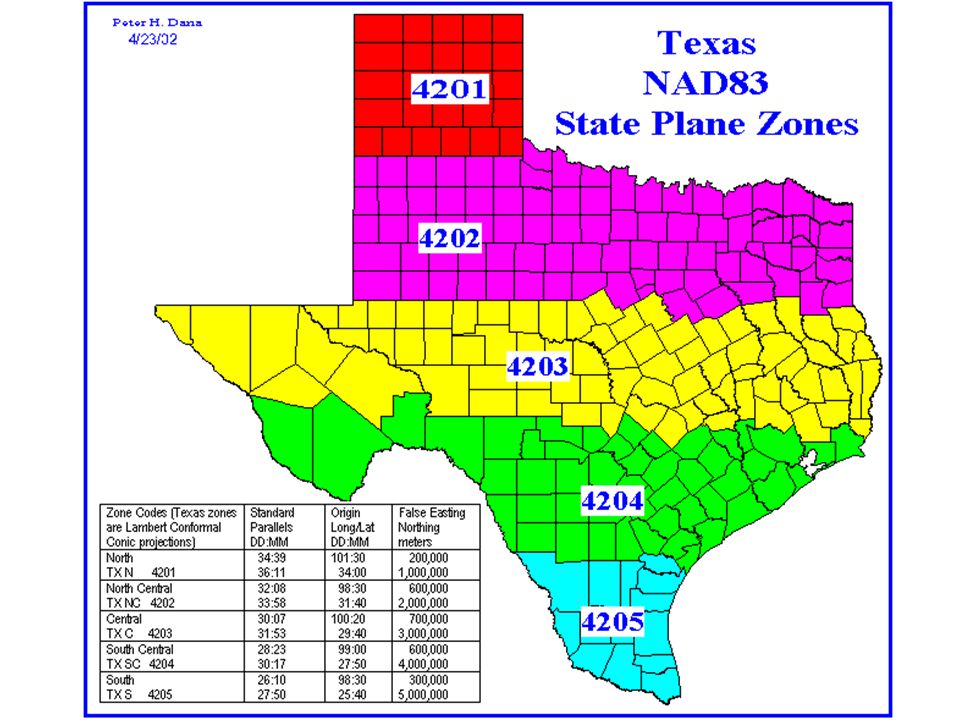

20

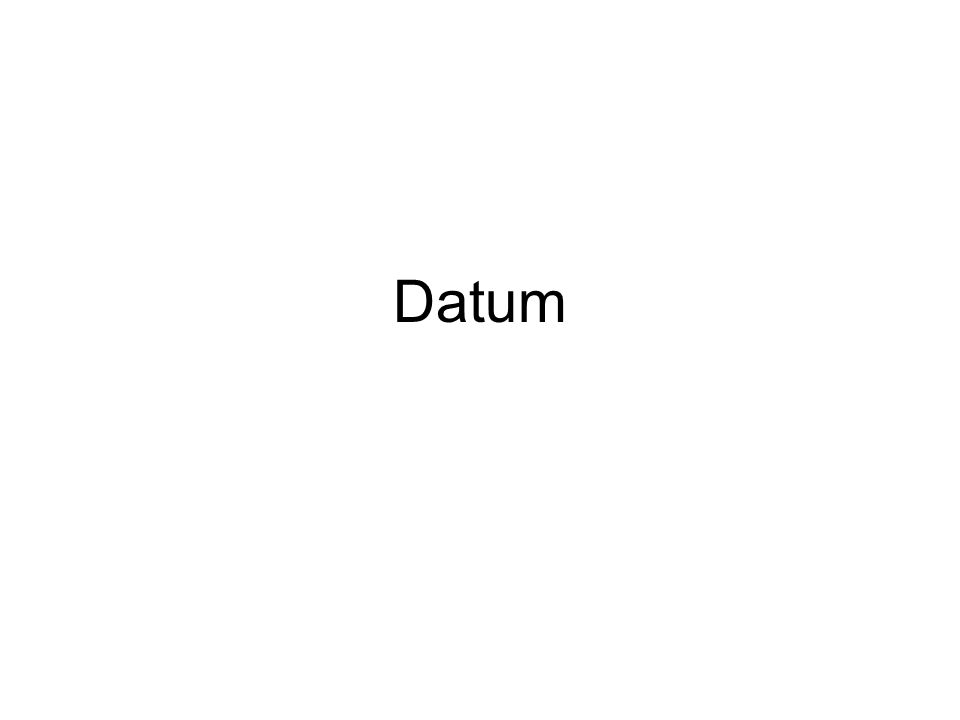

21 Datum

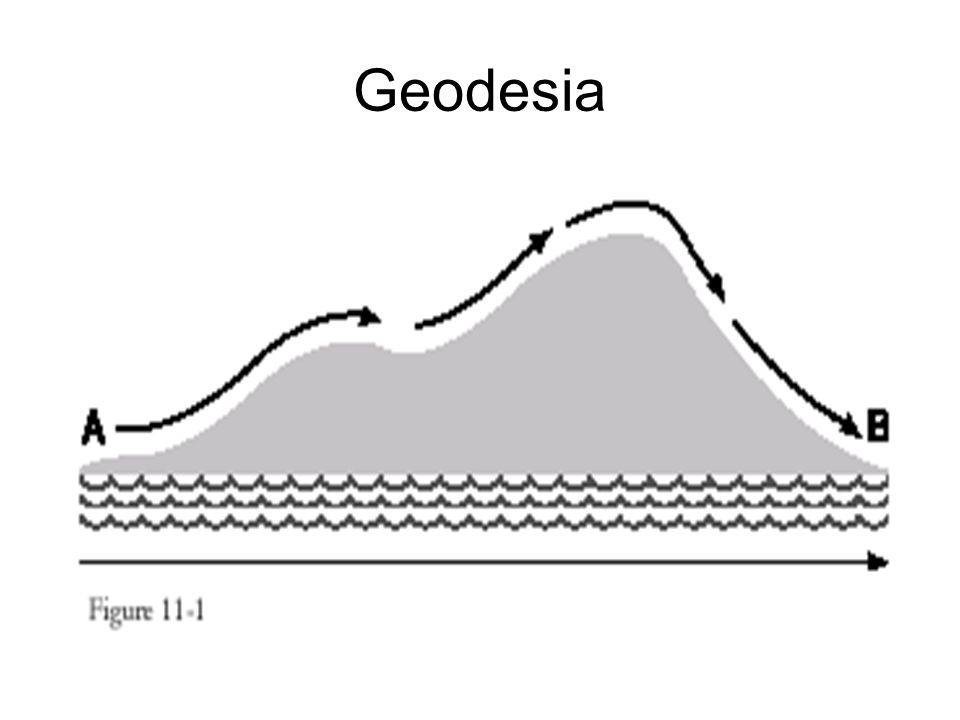

22 Geodesia

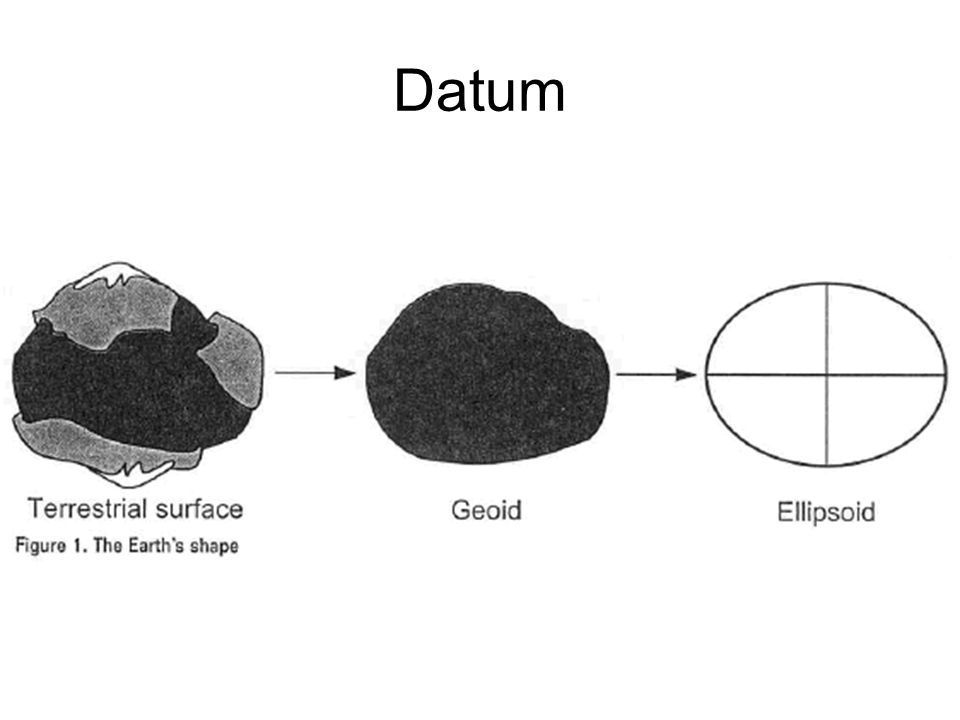

23 Datum

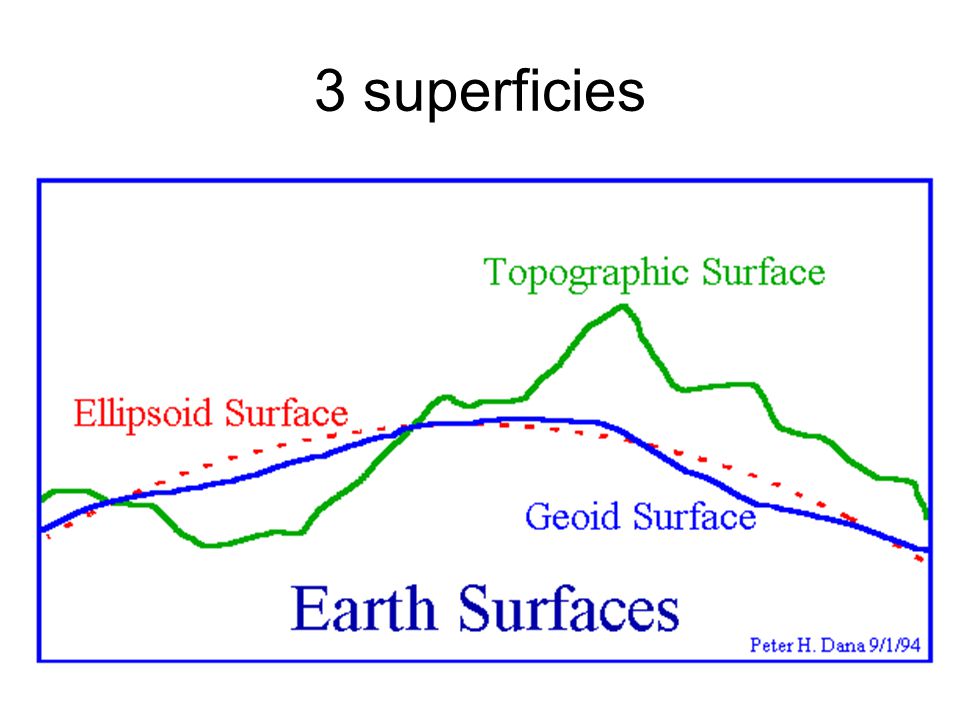

24 3 superficies

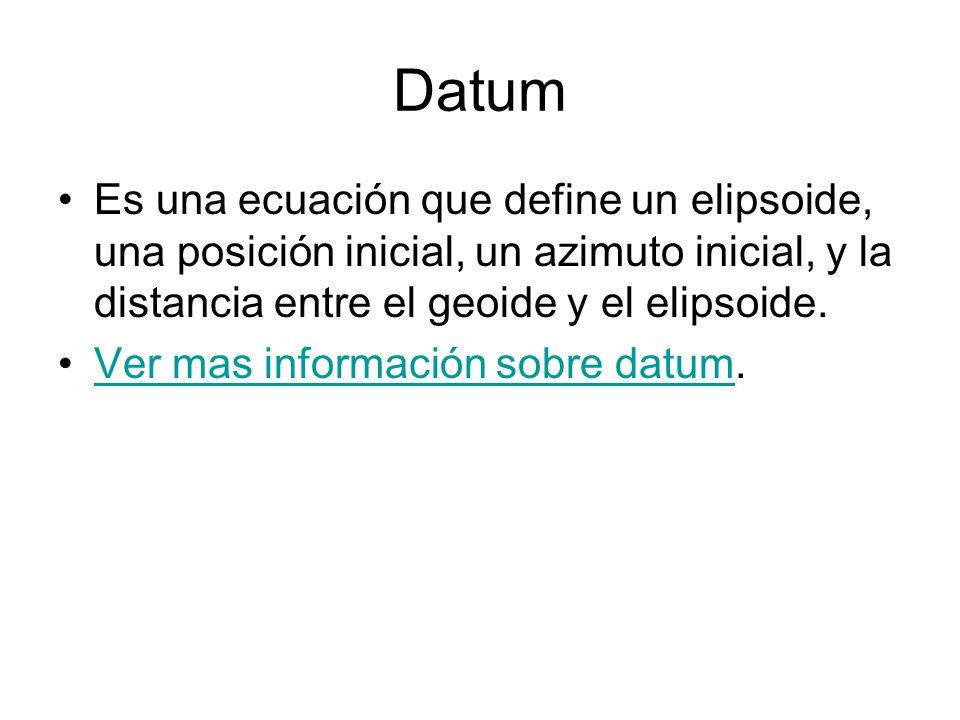

25 Datum Es una ecuación que define un elipsoide, una posición inicial, un azimuto inicial, y la distancia entre el geoide y el elipsoide. Ver mas información sobre datum.

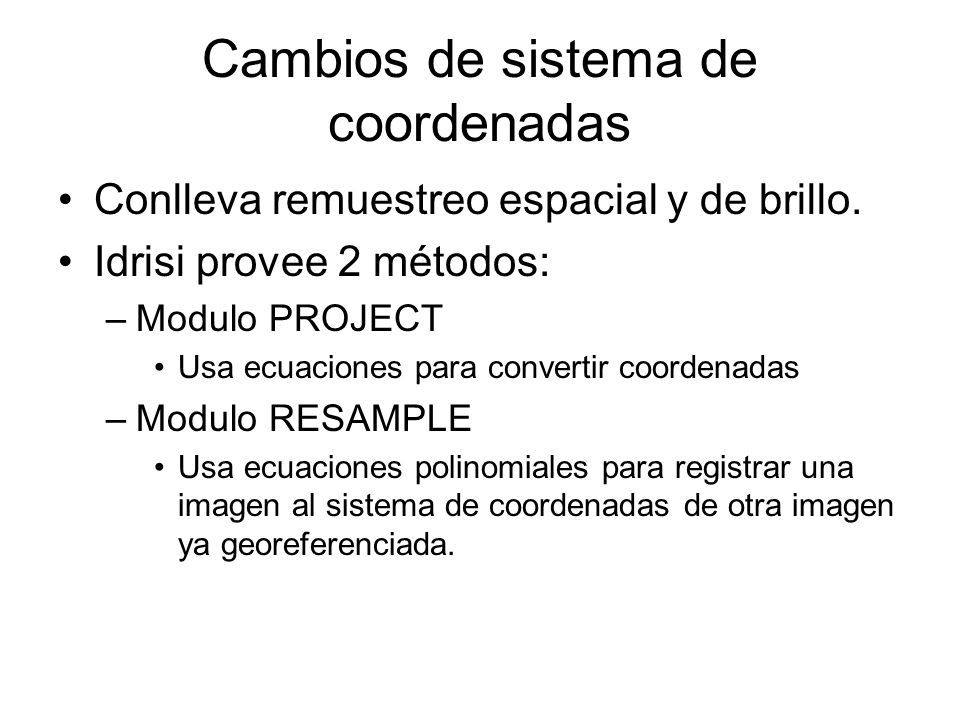

26 Cambios de sistema de coordenadas
Conlleva remuestreo espacial y de brillo. Idrisi provee 2 métodos: Modulo PROJECT Usa ecuaciones para convertir coordenadas Modulo RESAMPLE Usa ecuaciones polinomiales para registrar una imagen al sistema de coordenadas de otra imagen ya georeferenciada.

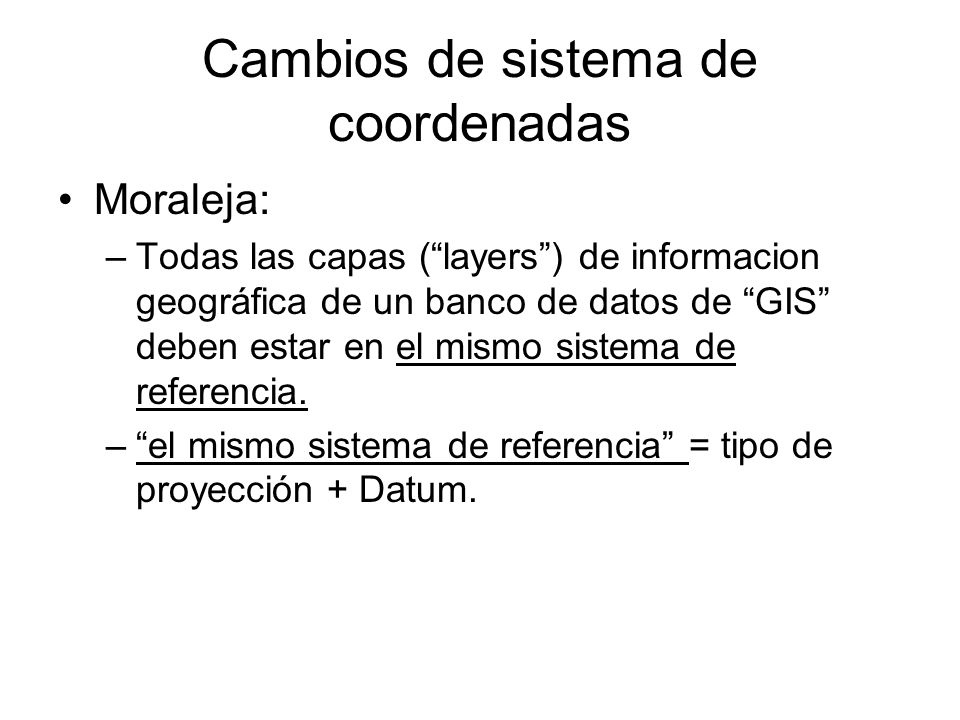

27 Cambios de sistema de coordenadas
Moraleja: Todas las capas (“layers”) de informacion geográfica de un banco de datos de “GIS” deben estar en el mismo sistema de referencia. “el mismo sistema de referencia” = tipo de proyección + Datum.

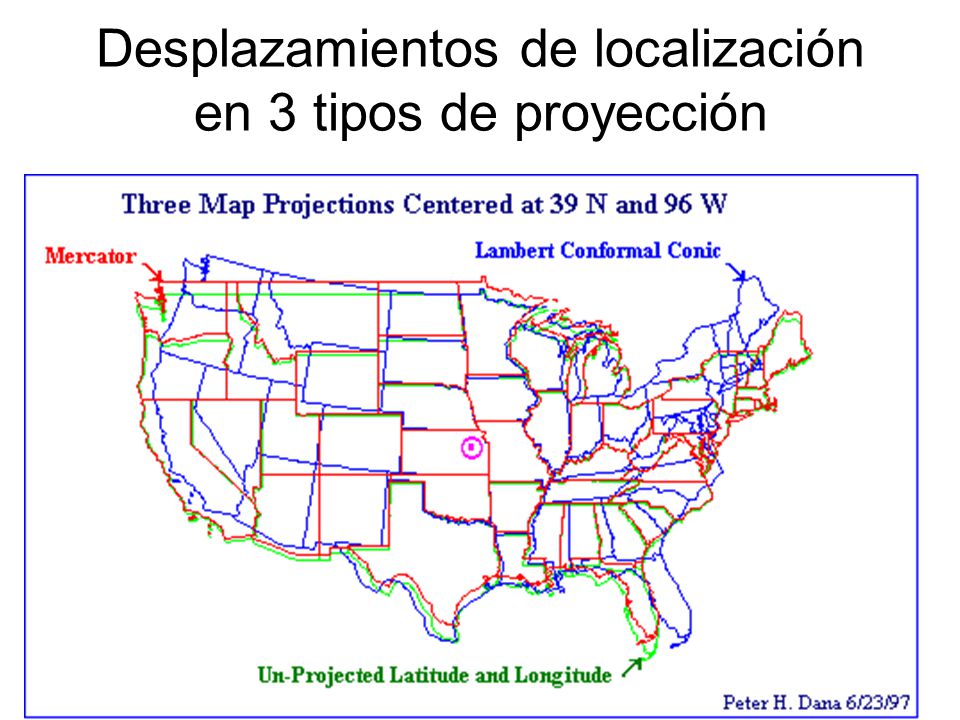

28 Desplazamientos de localización en 3 tipos de proyección

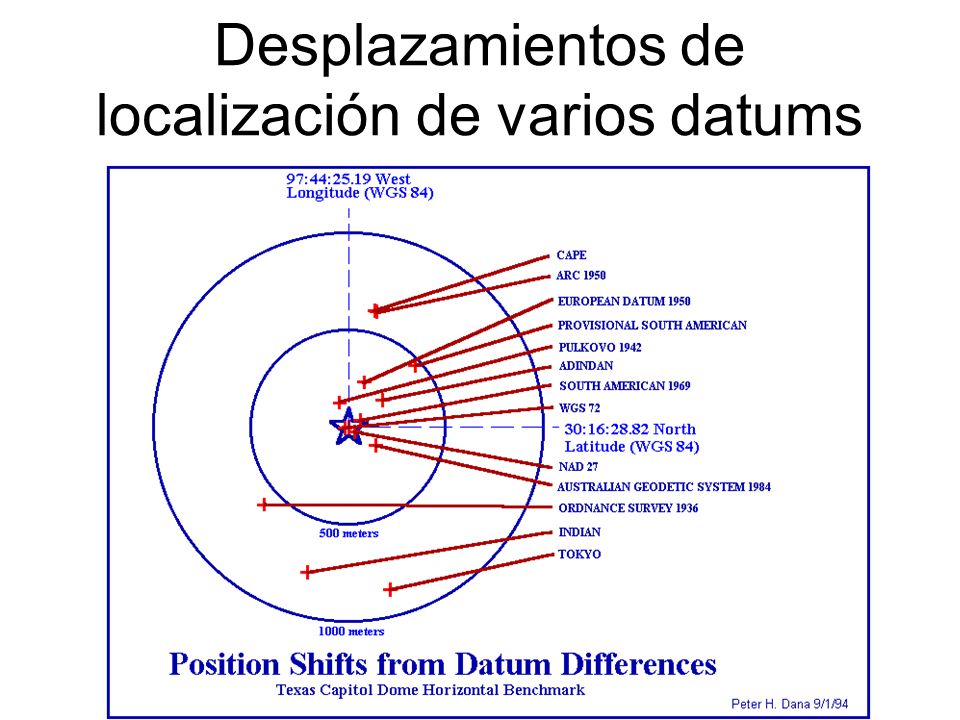

29 Desplazamientos de localización de varios datums
