BALANCE ENERGETICO NACIONAL

Presentación del tema: "BALANCE ENERGETICO NACIONAL"— Transcripción de la presentación:

1 BALANCE ENERGETICO NACIONAL
San Luis 23 y 24 de Junio de 2009 Prof. responsable de las Estadísticas el Sector Eléctrico a nivel Pais. Fernando J. Chenlo

2 BALANCE ENERGETICO NACIONAL
Cuarto Bloque ACTIVIDADES DE CONSUMO Ing. Fernando J. Chenlo

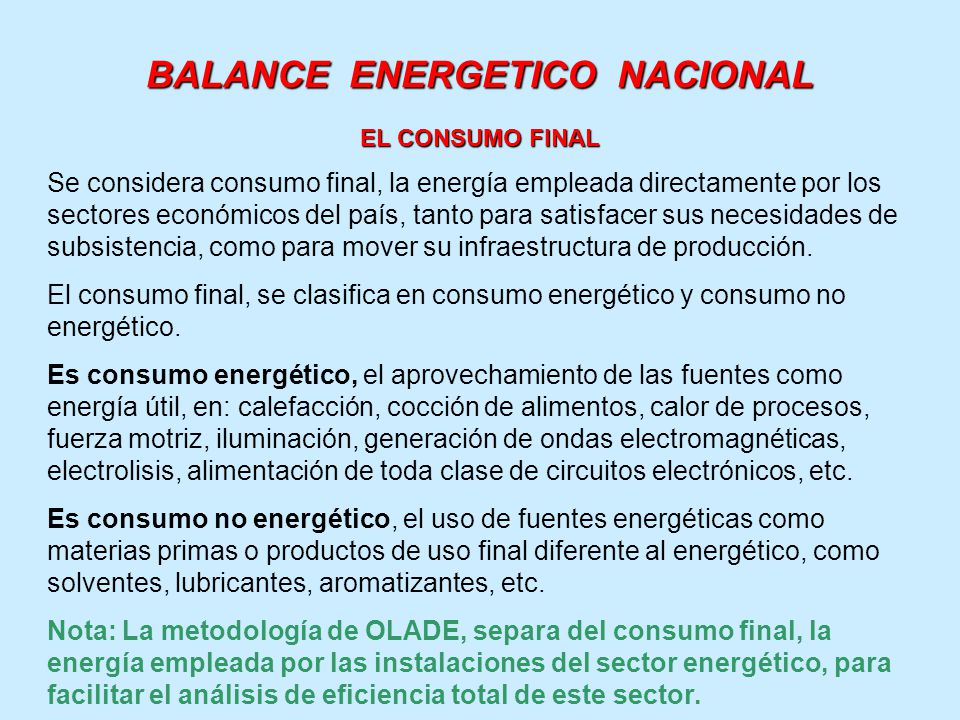

3 BALANCE ENERGETICO NACIONAL
EL CONSUMO FINAL Se considera consumo final, la energía empleada directamente por los sectores económicos del país, tanto para satisfacer sus necesidades de subsistencia, como para mover su infraestructura de producción. El consumo final, se clasifica en consumo energético y consumo no energético. Es consumo energético, el aprovechamiento de las fuentes como energía útil, en: calefacción, cocción de alimentos, calor de procesos, fuerza motriz, iluminación, generación de ondas electromagnéticas, electrolisis, alimentación de toda clase de circuitos electrónicos, etc. Es consumo no energético, el uso de fuentes energéticas como materias primas o productos de uso final diferente al energético, como solventes, lubricantes, aromatizantes, etc. Nota: La metodología de OLADE, separa del consumo final, la energía empleada por las instalaciones del sector energético, para facilitar el análisis de eficiencia total de este sector.

4 BALANCE ENERGETICO NACIONAL ACTIVIDADES DE CONSUMO
Energía primaria Consumo propio del sector energético Transporte Industrial, Construcción, Ot Residencial Sectores de consumo final Energía secundaria Comercial y Serv. Pub. Consumo No energético Pérdidas

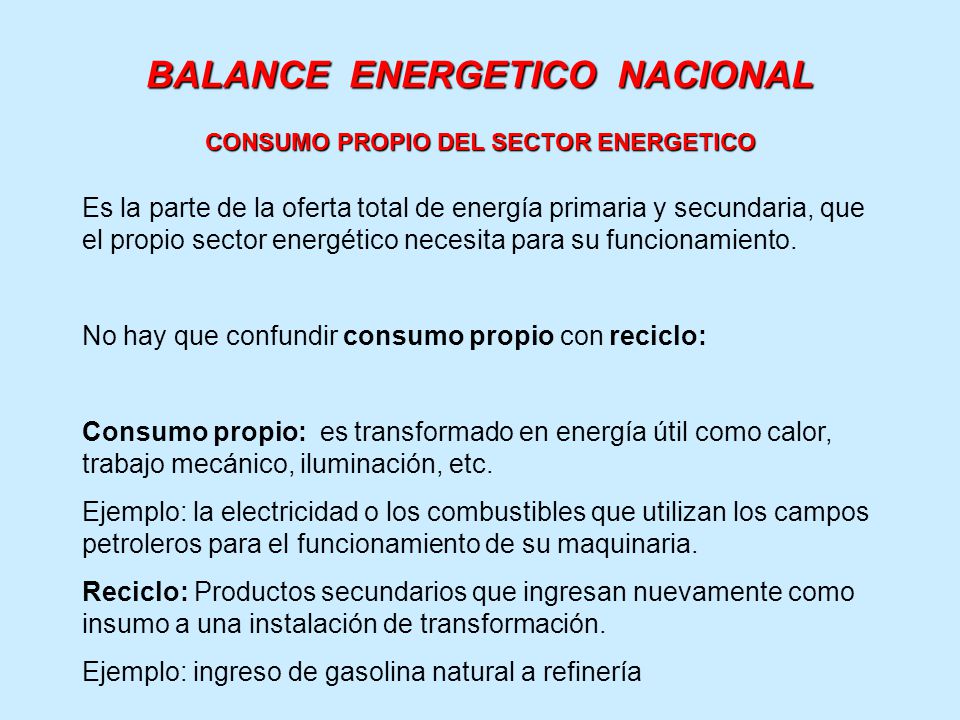

5 BALANCE ENERGETICO NACIONAL CONSUMO PROPIO DEL SECTOR ENERGETICO
Es la parte de la oferta total de energía primaria y secundaria, que el propio sector energético necesita para su funcionamiento. No hay que confundir consumo propio con reciclo: Consumo propio: es transformado en energía útil como calor, trabajo mecánico, iluminación, etc. Ejemplo: la electricidad o los combustibles que utilizan los campos petroleros para el funcionamiento de su maquinaria. Reciclo: Productos secundarios que ingresan nuevamente como insumo a una instalación de transformación. Ejemplo: ingreso de gasolina natural a refinería

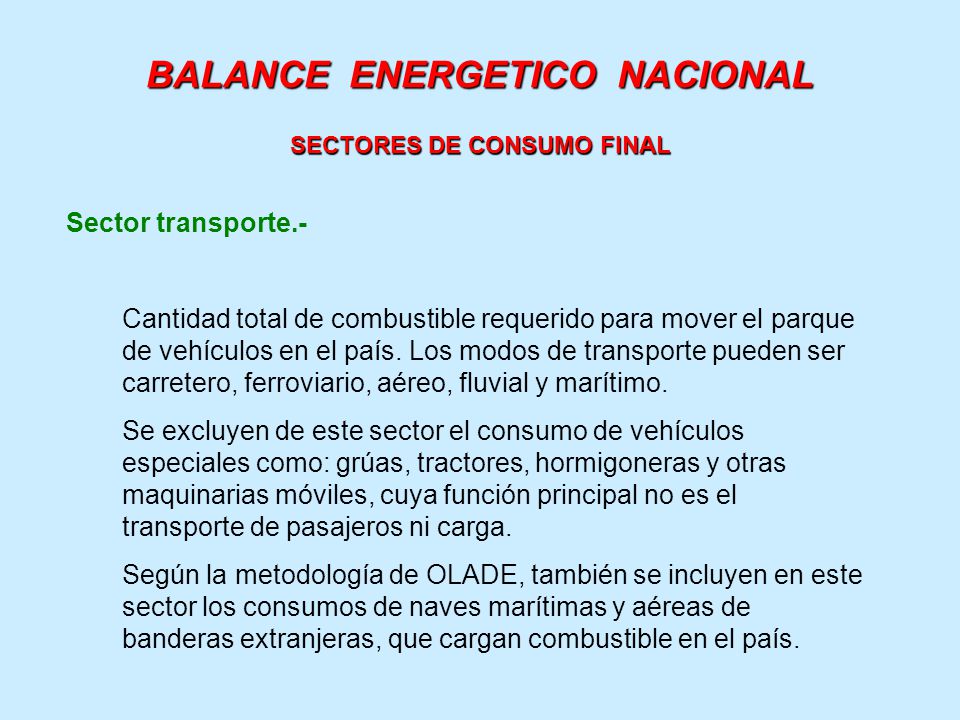

6 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector transporte.- Cantidad total de combustible requerido para mover el parque de vehículos en el país. Los modos de transporte pueden ser carretero, ferroviario, aéreo, fluvial y marítimo. Se excluyen de este sector el consumo de vehículos especiales como: grúas, tractores, hormigoneras y otras maquinarias móviles, cuya función principal no es el transporte de pasajeros ni carga. Según la metodología de OLADE, también se incluyen en este sector los consumos de naves marítimas y aéreas de banderas extranjeras, que cargan combustible en el país.

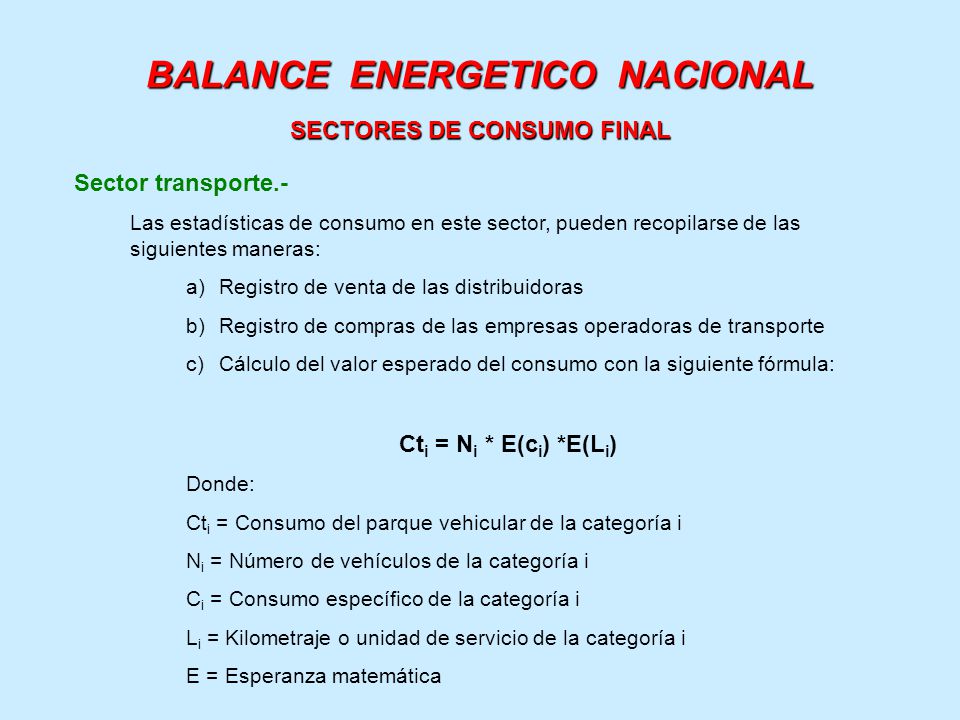

7 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector transporte.- Las estadísticas de consumo en este sector, pueden recopilarse de las siguientes maneras: Registro de venta de las distribuidoras Registro de compras de las empresas operadoras de transporte Cálculo del valor esperado del consumo con la siguiente fórmula: Cti = Ni * E(ci) *E(Li) Donde: Cti = Consumo del parque vehicular de la categoría i Ni = Número de vehículos de la categoría i Ci = Consumo específico de la categoría i Li = Kilometraje o unidad de servicio de la categoría i E = Esperanza matemática

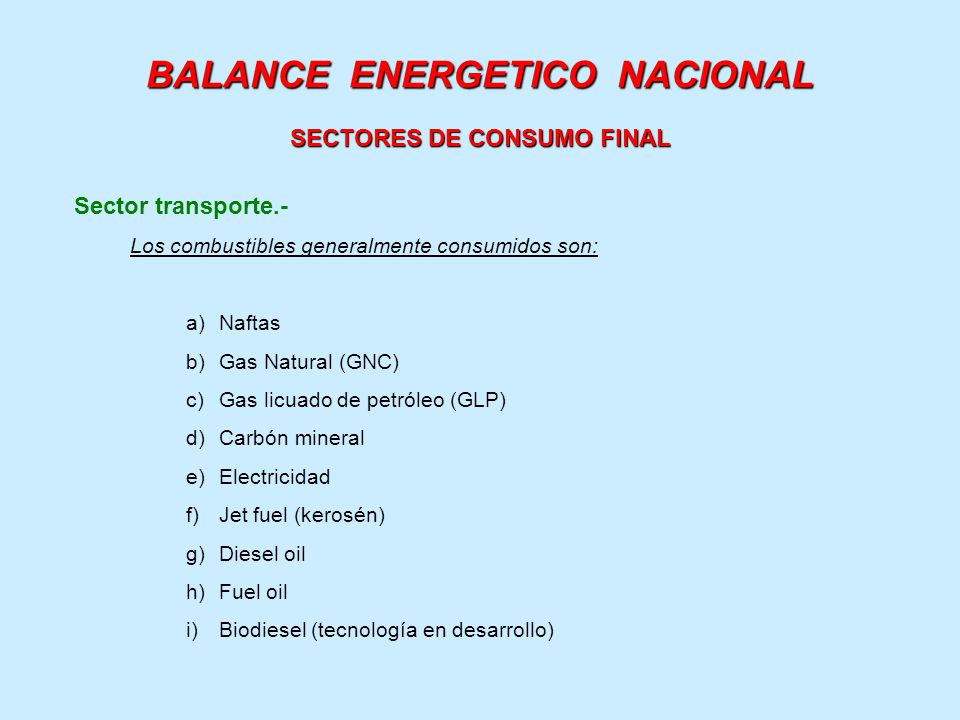

8 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector transporte.- Los combustibles generalmente consumidos son: Naftas Gas Natural (GNC) Gas licuado de petróleo (GLP) Carbón mineral Electricidad Jet fuel (kerosén) Diesel oil Fuel oil Biodiesel (tecnología en desarrollo)

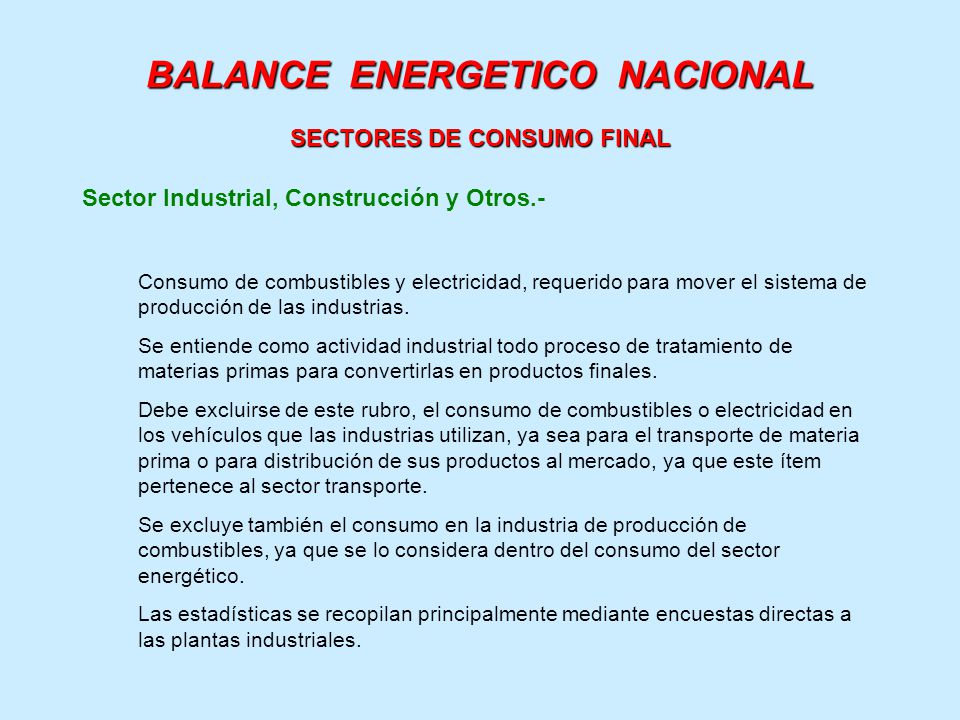

9 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector Industrial, Construcción y Otros.- Consumo de combustibles y electricidad, requerido para mover el sistema de producción de las industrias. Se entiende como actividad industrial todo proceso de tratamiento de materias primas para convertirlas en productos finales. Debe excluirse de este rubro, el consumo de combustibles o electricidad en los vehículos que las industrias utilizan, ya sea para el transporte de materia prima o para distribución de sus productos al mercado, ya que este ítem pertenece al sector transporte. Se excluye también el consumo en la industria de producción de combustibles, ya que se lo considera dentro del consumo del sector energético. Las estadísticas se recopilan principalmente mediante encuestas directas a las plantas industriales.

10 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL

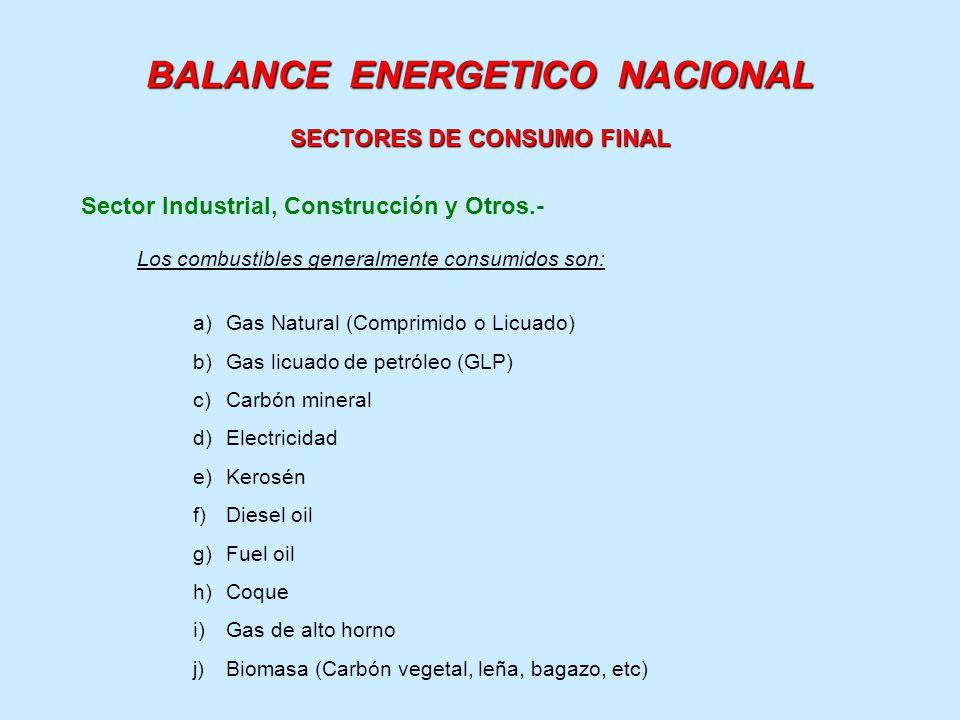

Sector Industrial, Construcción y Otros.- Los combustibles generalmente consumidos son: Gas Natural (Comprimido o Licuado) Gas licuado de petróleo (GLP) Carbón mineral Electricidad Kerosén Diesel oil Fuel oil Coque Gas de alto horno Biomasa (Carbón vegetal, leña, bagazo, etc)

11 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL

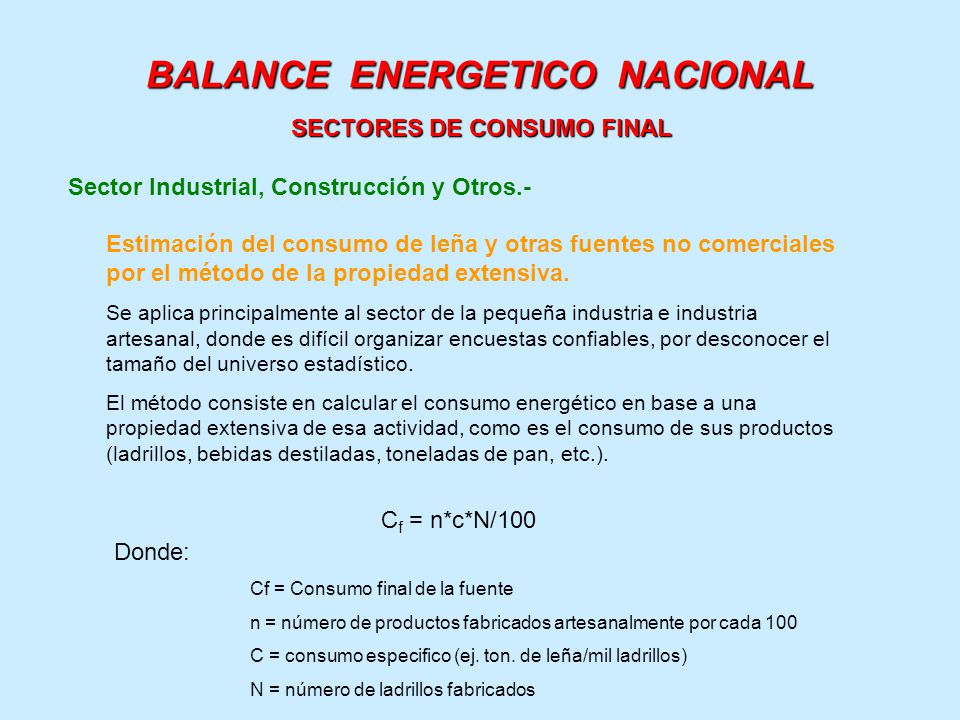

Sector Industrial, Construcción y Otros.- Estimación del consumo de leña y otras fuentes no comerciales por el método de la propiedad extensiva. Se aplica principalmente al sector de la pequeña industria e industria artesanal, donde es difícil organizar encuestas confiables, por desconocer el tamaño del universo estadístico. El método consiste en calcular el consumo energético en base a una propiedad extensiva de esa actividad, como es el consumo de sus productos (ladrillos, bebidas destiladas, toneladas de pan, etc.). Cf = n*c*N/100 Donde: Cf = Consumo final de la fuente n = número de productos fabricados artesanalmente por cada 100 C = consumo especifico (ej. ton. de leña/mil ladrillos) N = número de ladrillos fabricados

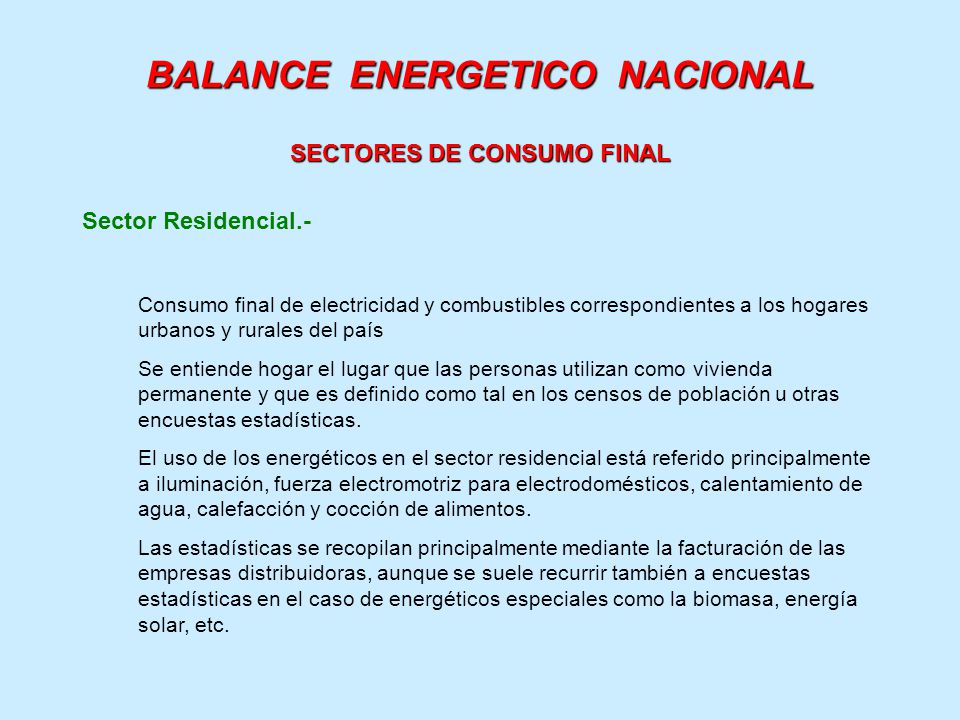

12 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector Residencial.- Consumo final de electricidad y combustibles correspondientes a los hogares urbanos y rurales del país Se entiende hogar el lugar que las personas utilizan como vivienda permanente y que es definido como tal en los censos de población u otras encuestas estadísticas. El uso de los energéticos en el sector residencial está referido principalmente a iluminación, fuerza electromotriz para electrodomésticos, calentamiento de agua, calefacción y cocción de alimentos. Las estadísticas se recopilan principalmente mediante la facturación de las empresas distribuidoras, aunque se suele recurrir también a encuestas estadísticas en el caso de energéticos especiales como la biomasa, energía solar, etc.

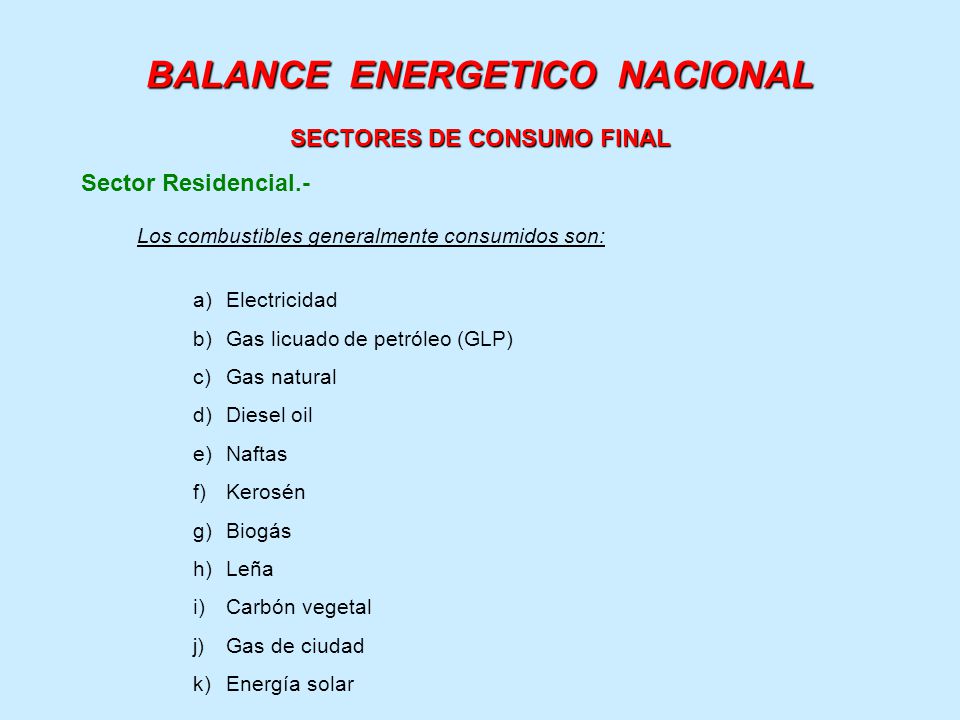

13 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector Residencial.- Los combustibles generalmente consumidos son: Electricidad Gas licuado de petróleo (GLP) Gas natural Diesel oil Naftas Kerosén Biogás Leña Carbón vegetal Gas de ciudad Energía solar

14 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector Residencial.- Estimación del consumo de leña y otras fuentes no comerciales en el sector residencial rural. Para determinar el consumo de fuentes no comerciales principalmente en el sector rural donde el registro es inexistente, se recomienda estimarlo de la siguiente manera: Consultar de censos de población o encuestas el número de personas u hogares (N) que cocinan con una determinada fuente no comercial y el consumo específico (c) de dicha fuente. Cf = c*N Nota: Hay que tomar en cuenta la equivalencia de las unidades autóctonas como: (atado, carga de burro, carretada, etc.) Donde: Cf = Consumo final de la fuente C = consumo especifico (ej. Kg. de leña/hogar) N = número de hogares

15 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector Comercial, Servicios y Público.- Se refiere al consumo energético final en los establecimientos que se puedan incluir dentro de la siguiente clasificación de la CIIU (Clasificación Industrial Internacional Uniforme). Div 41 = Empresas distribuidoras de agua potable Div 6 = Comercios mayorista, minorista, restaurantes y hoteles Div 7 = Empresas de transporte y comunicaciones (no flotas vehiculares) Div 8 = Establecimientos financieros, de seguros, y de servicios a otras empresas Div 9 = Establecimientos de educación, salud, administración pública, iglesias, espectáculos y defensa. Las estadísticas se recopilan principalmente a través de la facturación de las distribuidoras, auque a veces puede ser necesario realizar encuestas.

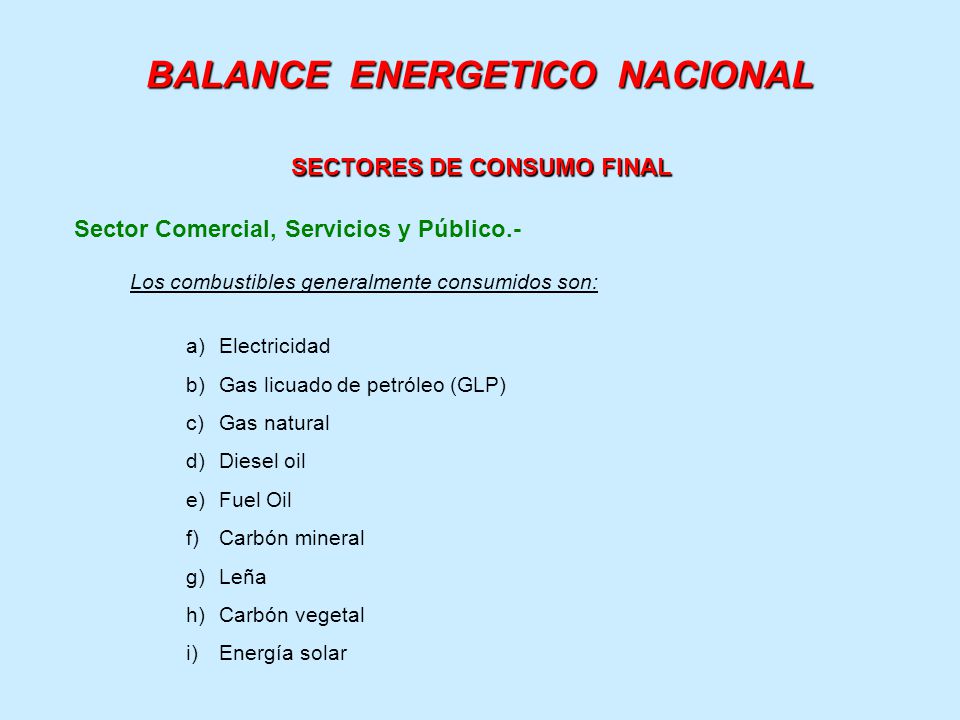

16 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector Comercial, Servicios y Público.- Los combustibles generalmente consumidos son: Electricidad Gas licuado de petróleo (GLP) Gas natural Diesel oil Fuel Oil Carbón mineral Leña Carbón vegetal Energía solar

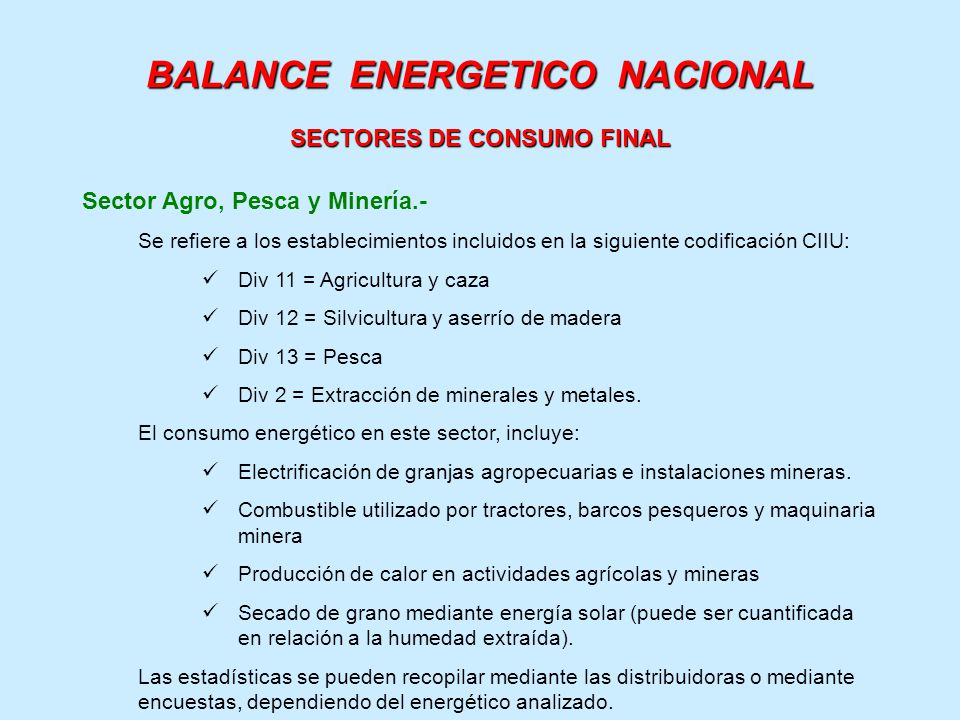

17 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL
Sector Agro, Pesca y Minería.- Se refiere a los establecimientos incluidos en la siguiente codificación CIIU: Div 11 = Agricultura y caza Div 12 = Silvicultura y aserrío de madera Div 13 = Pesca Div 2 = Extracción de minerales y metales. El consumo energético en este sector, incluye: Electrificación de granjas agropecuarias e instalaciones mineras. Combustible utilizado por tractores, barcos pesqueros y maquinaria minera Producción de calor en actividades agrícolas y mineras Secado de grano mediante energía solar (puede ser cuantificada en relación a la humedad extraída). Las estadísticas se pueden recopilar mediante las distribuidoras o mediante encuestas, dependiendo del energético analizado.

18 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL

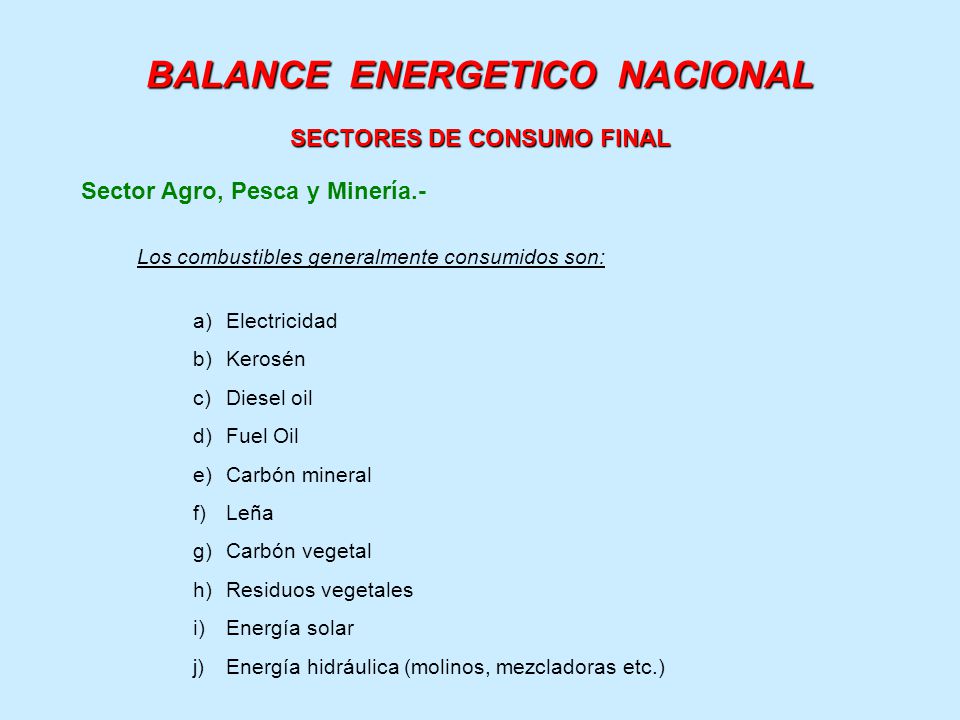

Sector Agro, Pesca y Minería.- Los combustibles generalmente consumidos son: Electricidad Kerosén Diesel oil Fuel Oil Carbón mineral Leña Carbón vegetal Residuos vegetales Energía solar Energía hidráulica (molinos, mezcladoras etc.)

19 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL

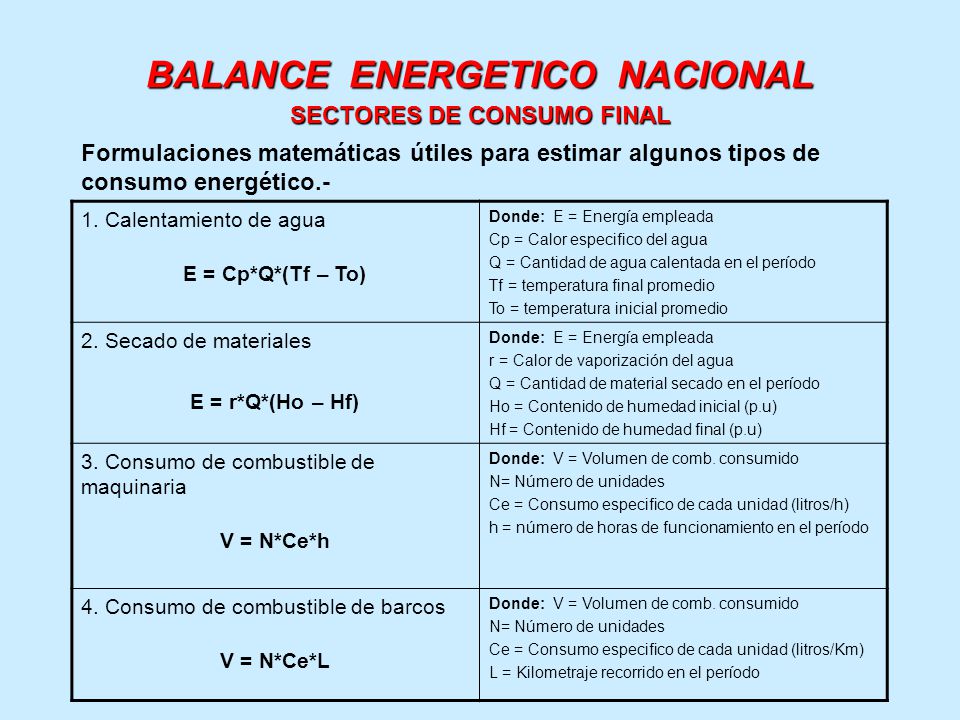

Formulaciones matemáticas útiles para estimar algunos tipos de consumo energético.- 1. Calentamiento de agua E = Cp*Q*(Tf – To) Donde: E = Energía empleada Cp = Calor especifico del agua Q = Cantidad de agua calentada en el período Tf = temperatura final promedio To = temperatura inicial promedio 2. Secado de materiales E = r*Q*(Ho – Hf) r = Calor de vaporización del agua Q = Cantidad de material secado en el período Ho = Contenido de humedad inicial (p.u) Hf = Contenido de humedad final (p.u) 3. Consumo de combustible de maquinaria V = N*Ce*h Donde: V = Volumen de comb. consumido N= Número de unidades Ce = Consumo especifico de cada unidad (litros/h) h = número de horas de funcionamiento en el período 4. Consumo de combustible de barcos V = N*Ce*L Ce = Consumo especifico de cada unidad (litros/Km) L = Kilometraje recorrido en el período

20 BALANCE ENERGETICO NACIONAL SECTORES DE CONSUMO FINAL

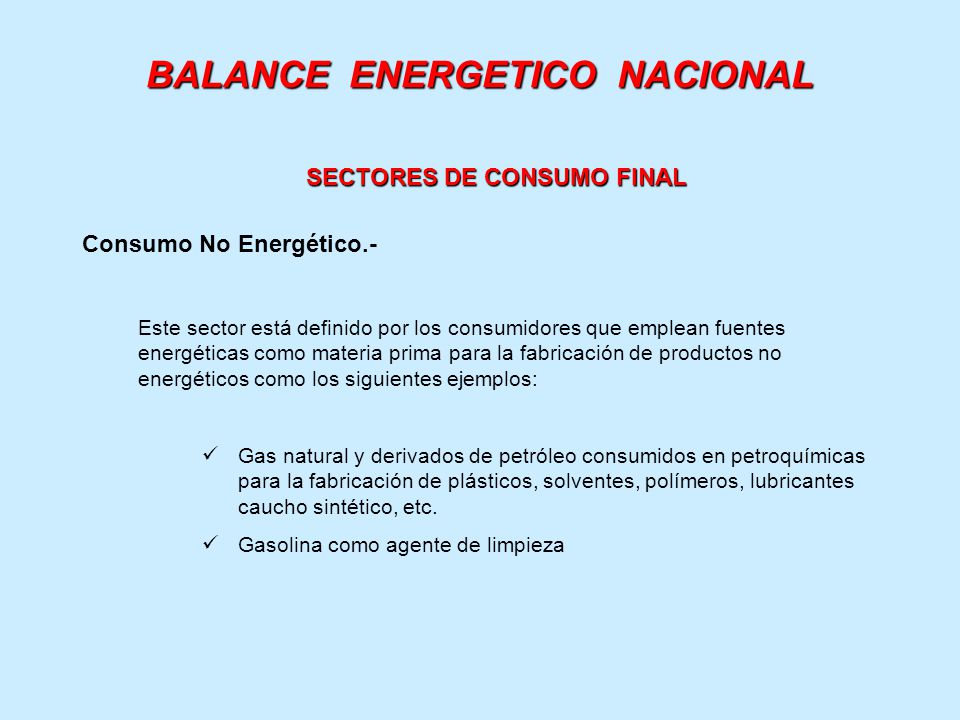

Consumo No Energético.- Este sector está definido por los consumidores que emplean fuentes energéticas como materia prima para la fabricación de productos no energéticos como los siguientes ejemplos: Gas natural y derivados de petróleo consumidos en petroquímicas para la fabricación de plásticos, solventes, polímeros, lubricantes caucho sintético, etc. Gasolina como agente de limpieza

21 BALANCE ENERGETICO NACIONAL

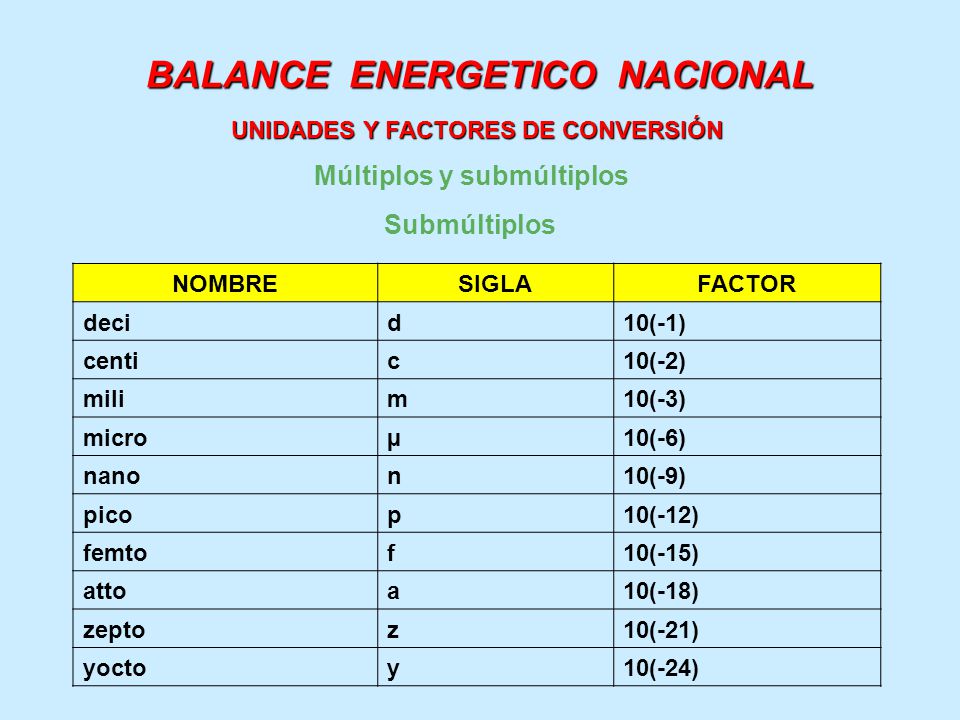

UNIDADES Y FACTORES DE CONVERSIÓN Múltiplos y submúltiplos Submúltiplos NOMBRE SIGLA FACTOR deci d 10(-1) centi c 10(-2) mili m 10(-3) micro 10(-6) nano n 10(-9) pico p 10(-12) femto f 10(-15) atto a 10(-18) zepto z 10(-21) yocto y 10(-24)

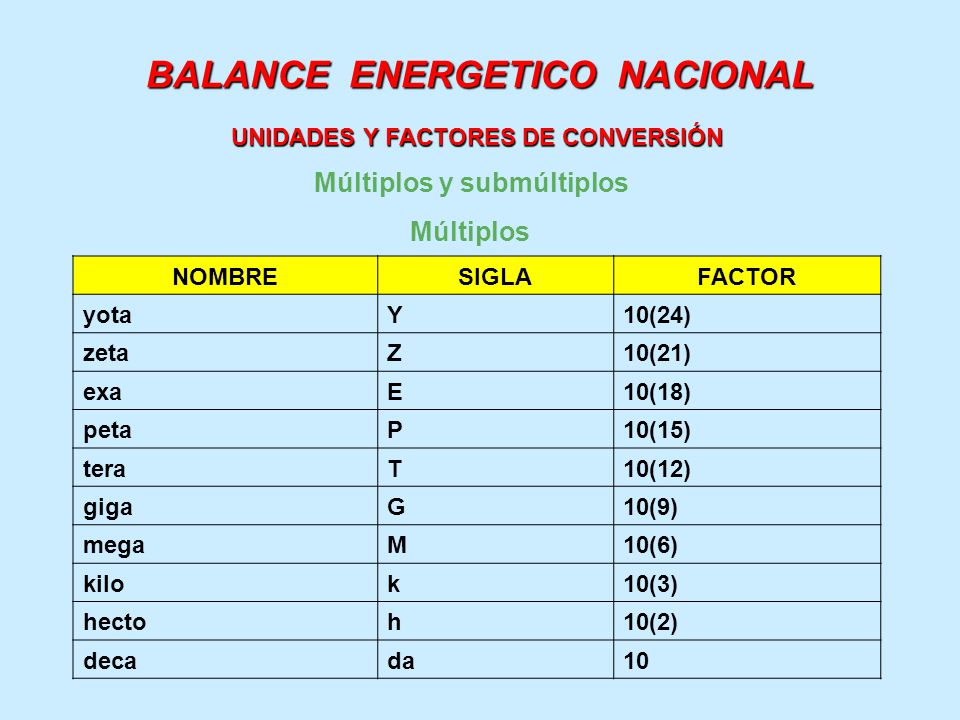

22 BALANCE ENERGETICO NACIONAL
UNIDADES Y FACTORES DE CONVERSIÓN Múltiplos y submúltiplos Múltiplos NOMBRE SIGLA FACTOR yota Y 10(24) zeta Z 10(21) exa E 10(18) peta P 10(15) tera T 10(12) giga G 10(9) mega M 10(6) kilo k 10(3) hecto h 10(2) deca da 10

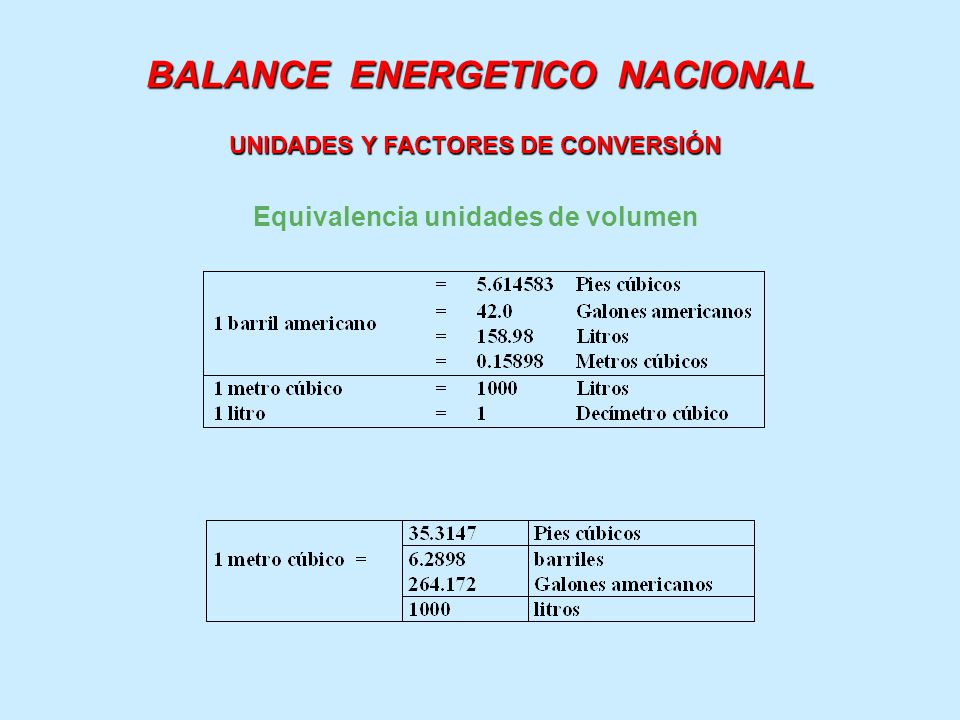

23 BALANCE ENERGETICO NACIONAL
UNIDADES Y FACTORES DE CONVERSIÓN Equivalencia unidades de volumen

24 BALANCE ENERGETICO NACIONAL

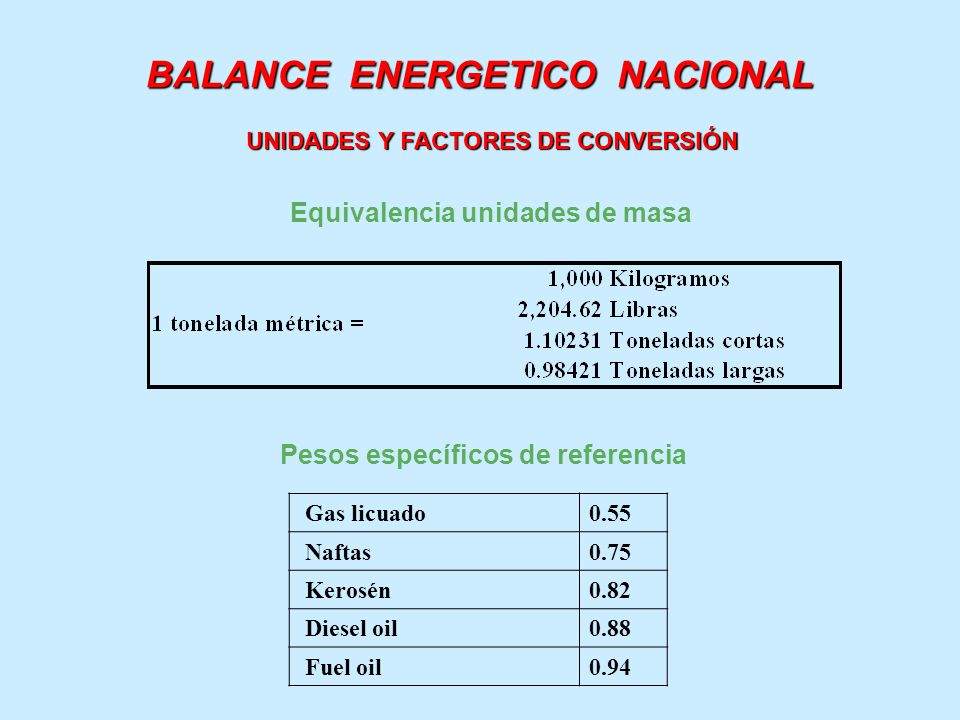

UNIDADES Y FACTORES DE CONVERSIÓN Equivalencia unidades de masa Pesos específicos de referencia Gas licuado 0.55 Naftas 0.75 Kerosén 0.82 Diesel oil 0.88 Fuel oil 0.94

25 BALANCE ENERGETICO NACIONAL
UNIDADES Y FACTORES DE CONVERSIÓN Equivalencia de unidades calóricas
