Taller circuito eléctrico Fuente de poder variable de 25v Grado: XI-B Prof.: Andrés Sam Est: Jesús vega

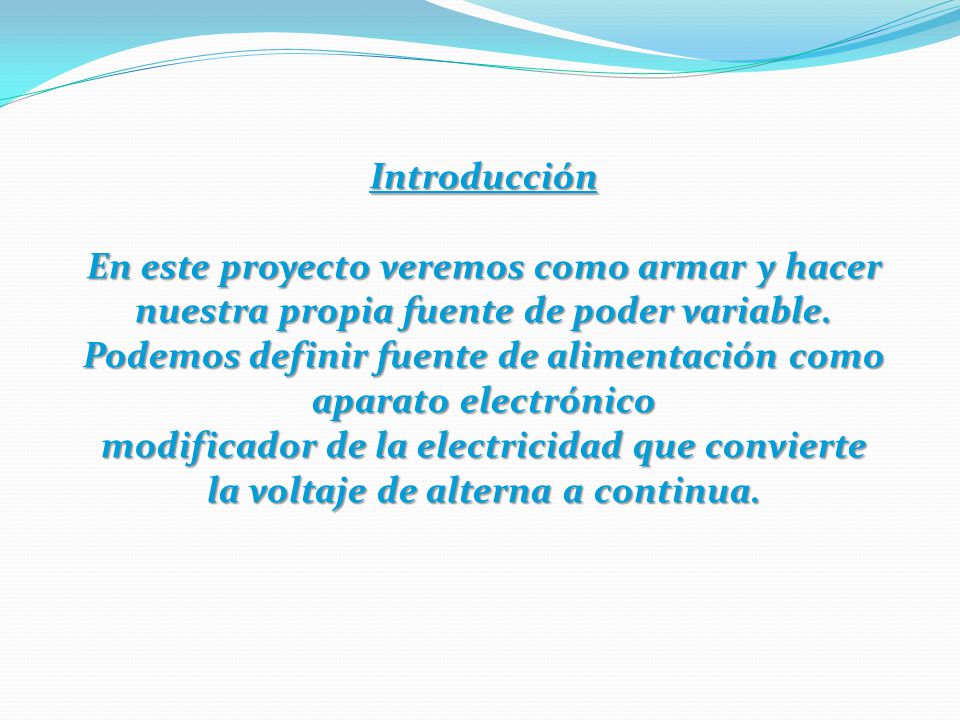

2 Introducción En este proyecto veremos como armar y hacer nuestra propia fuente de poder variable. Podemos definir fuente de alimentación como aparato electrónico modificador de la electricidad que convierte la voltaje de alterna a continua.

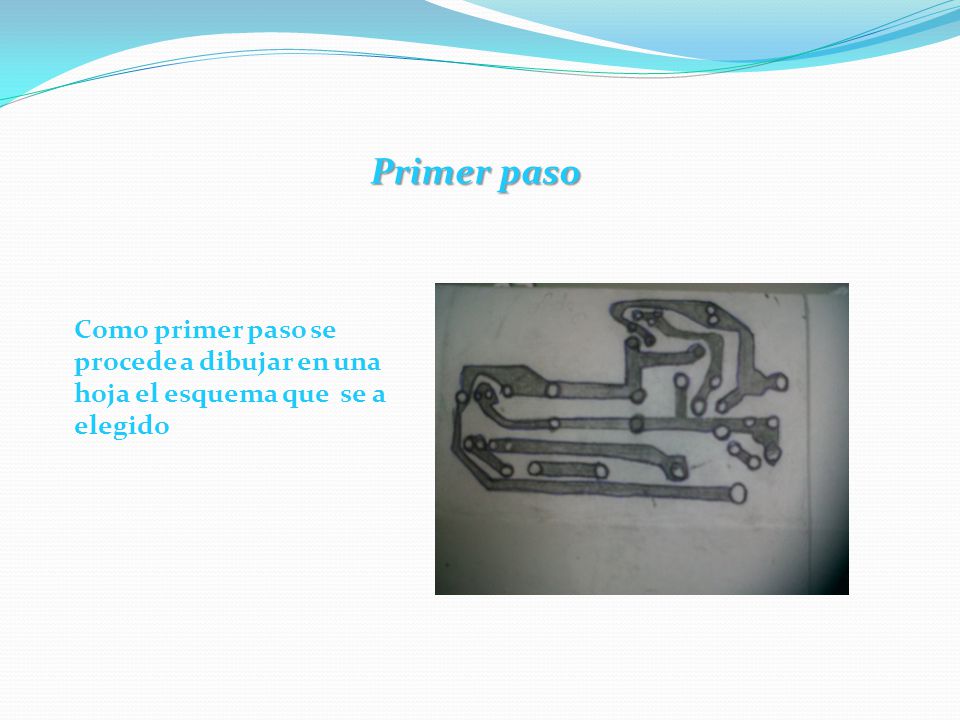

3 Primer paso Como primer paso se procede a dibujar en una hoja el esquema que se a elegido

4 se calca el esquema en la placa de cobre con papel carbón

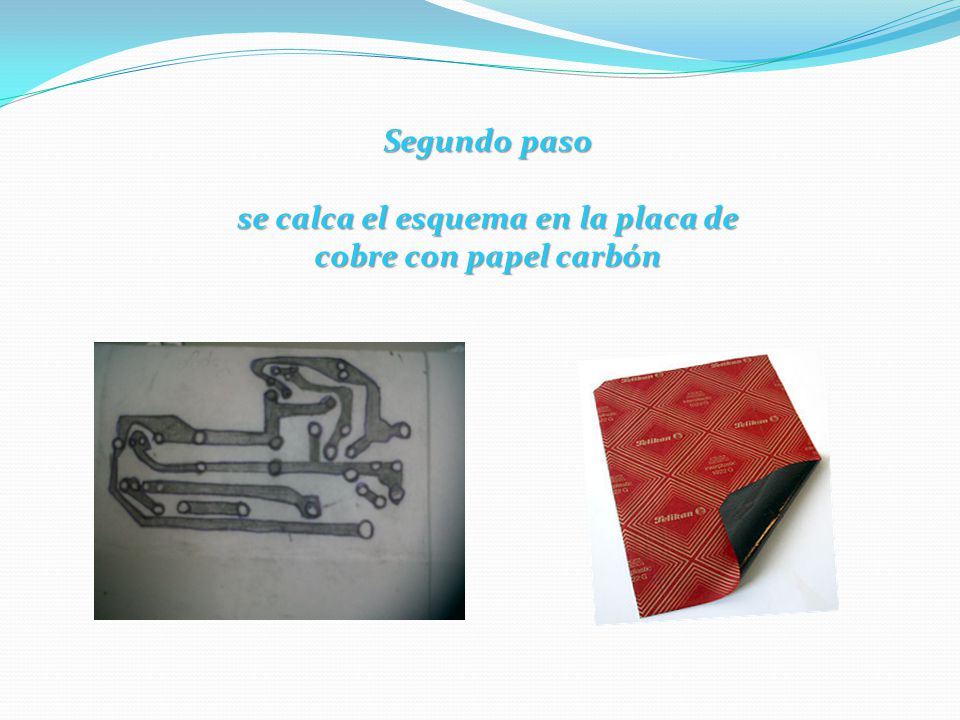

Segundo paso se calca el esquema en la placa de cobre con papel carbón

5 Luego de sacar el esquema en la placa de cobre con cloruro férrico

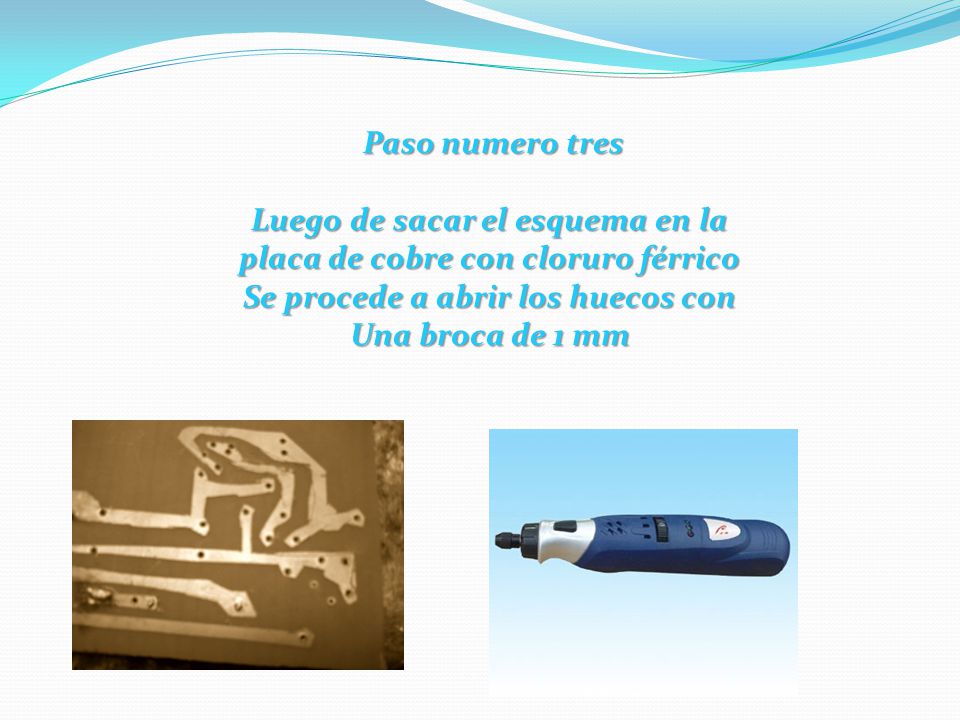

Paso numero tres Luego de sacar el esquema en la placa de cobre con cloruro férrico Se procede a abrir los huecos con Una broca de 1 mm

6 Se empieza a colocar las piezas en la placa de

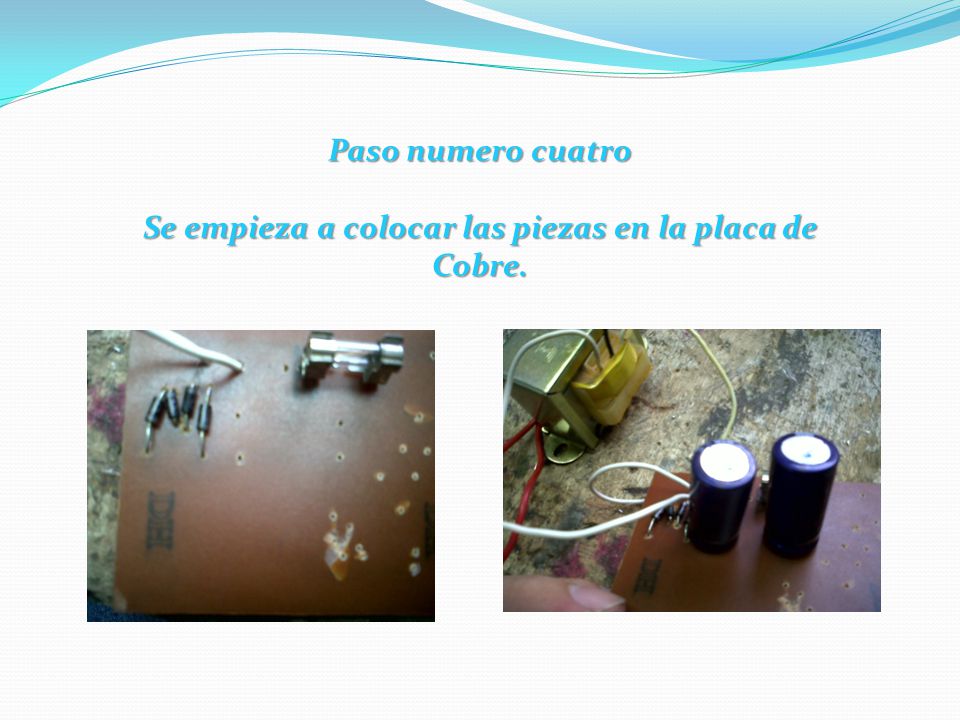

Paso numero cuatro Se empieza a colocar las piezas en la placa de Cobre.

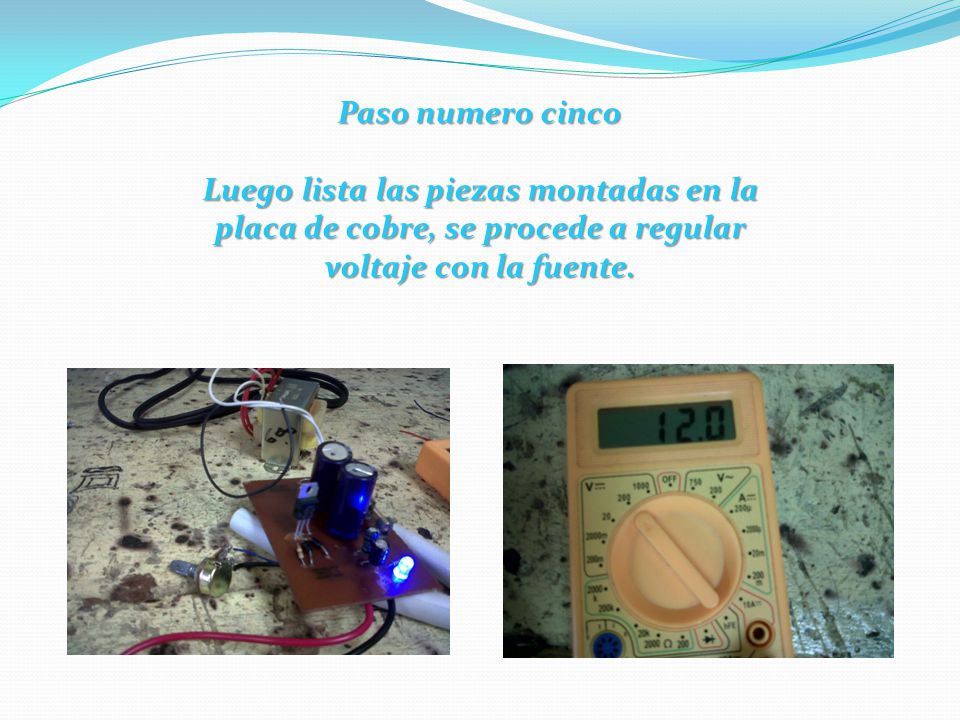

7 Paso numero cinco Luego lista las piezas montadas en la placa de cobre, se procede a regular voltaje con la fuente.

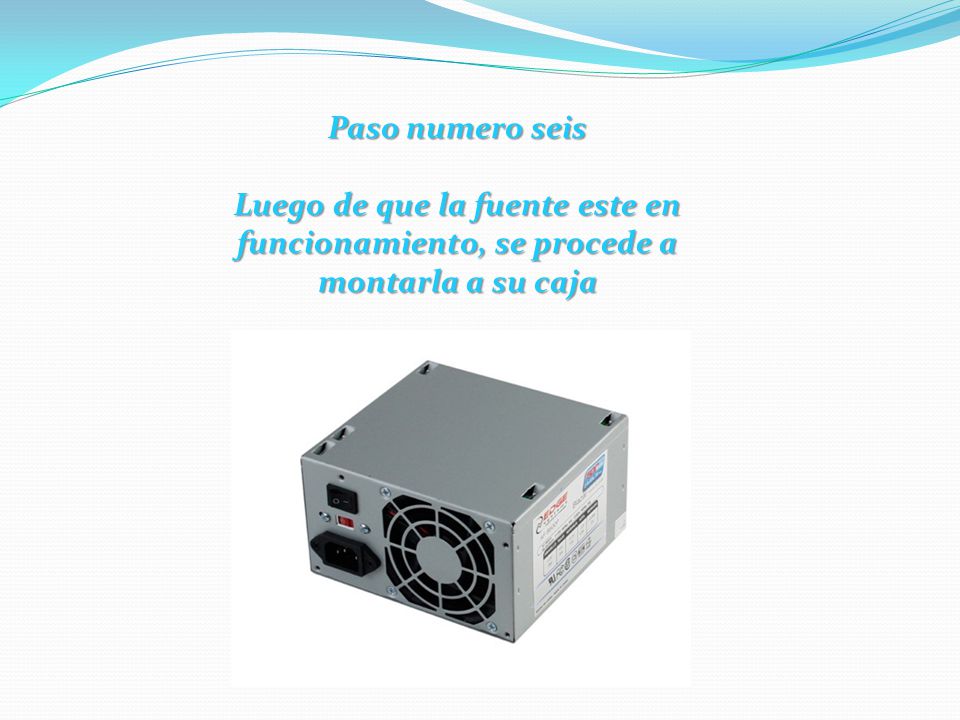

8 Paso numero seis Luego de que la fuente este en funcionamiento, se procede a montarla a su caja
