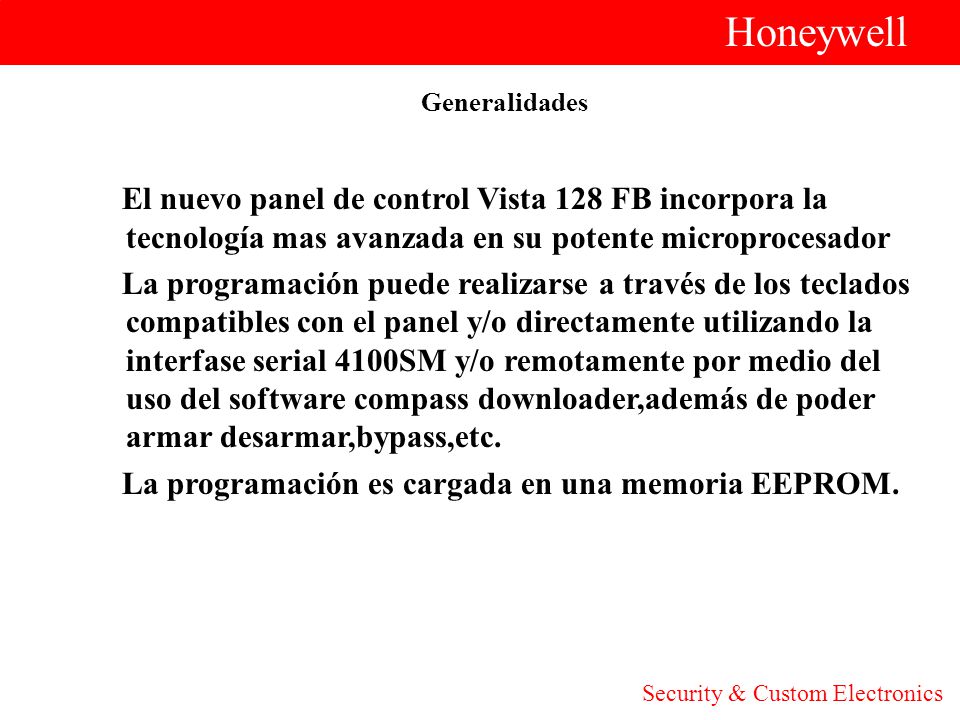

2 Honeywell Generalidades El nuevo panel de control Vista 128 FB incorpora la tecnología mas avanzada en su potente microprocesador La programación puede realizarse a través de los teclados compatibles con el panel y/o directamente utilizando la interfase serial 4100SM y/o remotamente por medio del uso del software compass downloader,además de poder armar desarmar,bypass,etc. La programación es cargada en una memoria EEPROM. Security & Custom Electronics

3 Honeywell Al final del curso usted será capaz de:
Objetivos. Al final del curso usted será capaz de: Instalar un panel Vista 128FB utilizando: - Zonas - Expansión Cableada, Inalámbrica y Multiplexada - Particiones - Relevadores & Calendarización - Probar la operación del sistema. Security & Custom Electronics

4 Honeywell - 8 particiones ( Con lógica Lobby).
Características. - 8 particiones ( Con lógica Lobby). Novena partición Utilizada como Partición maestra. - 128 Zonas.( asignables individualmente a cada partición) 8 Zonas Básicas en la tarjeta. 120 Zonas Multiplexadas. 128 Zonas Inalambricas Usando un receptor 5883 ENH de la serie 5800 de Honeywell. Security & Custom Electronics

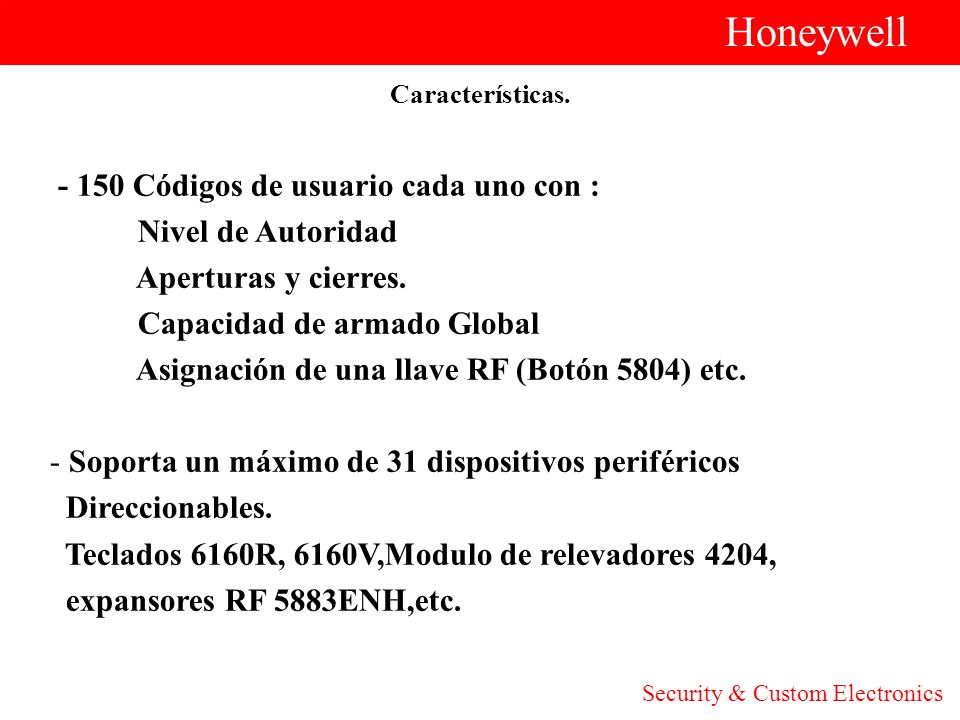

5 Honeywell - 150 Códigos de usuario cada uno con : Nivel de Autoridad
Características. - 150 Códigos de usuario cada uno con : Nivel de Autoridad Aperturas y cierres. Capacidad de armado Global Asignación de una llave RF (Botón 5804) etc. Soporta un máximo de 31 dispositivos periféricos Direccionables. Teclados 6160R, 6160V,Modulo de relevadores 4204, expansores RF 5883ENH,etc. Security & Custom Electronics

6 Honeywell - 2 Salidas de Sirena Supervisadas.
Características. - 2 Salidas de Sirena Supervisadas. Proporcionan 10 – 14 VCD a 1.7 A max. - 96 Dispositivos de Salida, usando módulos 4204,4204CF, Sistemas anunciadores de led FSA 8 y FSA 24 cada uno puede ser activado manualmente o por un calendario de activación. - Opción de un modulo de VIP (Modulo de acceso telefónico) Permite obtener, información del estatus del sistema, armar y desarmar el sistema y la activación de un relevador. Security & Custom Electronics

7 Honeywell - Calendarización. Armado, Desarmado.
Características. - Calendarización. Armado, Desarmado. Control de relevadores. Accesos. - Memoria de 512 Eventos de alarma. Security & Custom Electronics

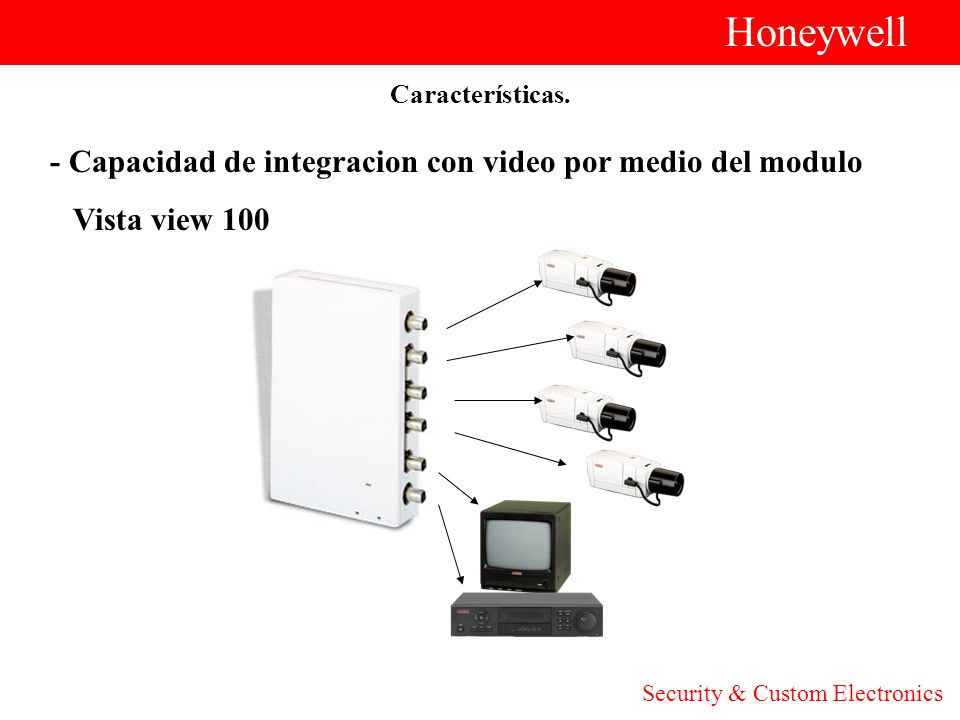

8 Honeywell - Capacidad de integracion con video por medio del modulo
Características. - Capacidad de integracion con video por medio del modulo Vista view 100                         Security & Custom Electronics

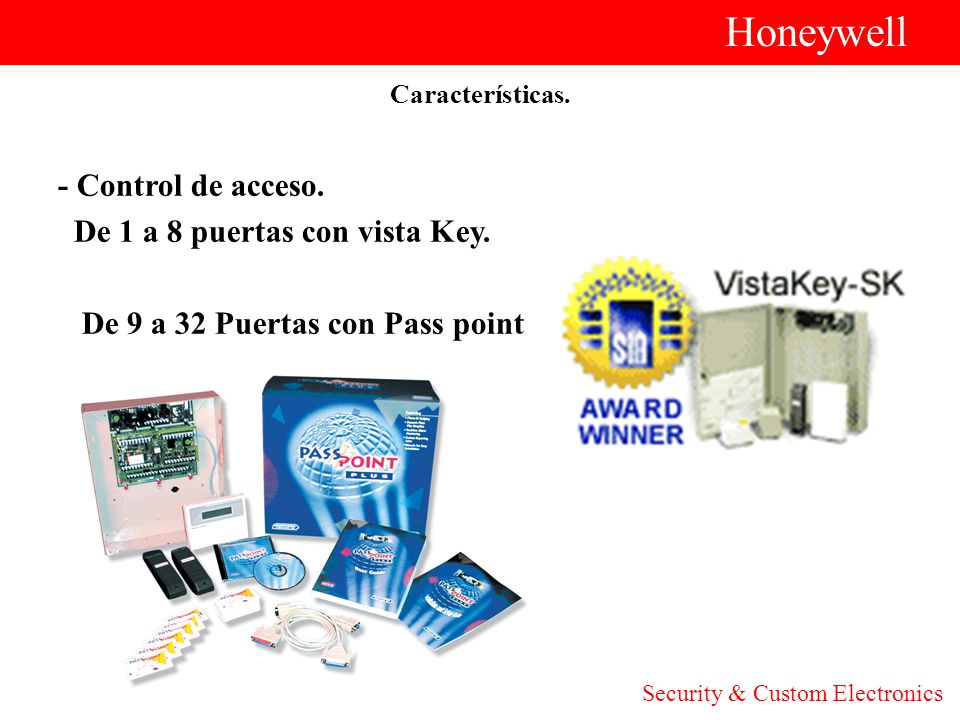

9 Honeywell - Control de acceso. De 1 a 8 puertas con vista Key.
Características. - Control de acceso. De 1 a 8 puertas con vista Key. De 9 a 32 Puertas con Pass point Security & Custom Electronics

10 Honeywell Características. - Capacidad de impresora local.
-Reporte Doble o Dividido. Selección completa de reportes de sistemas y alarmas Ademco Low Speed (10pps) Sescoa / Radionics (20pps) Ademco Express Ademco High Speed Ademco CONTACT ID Reporte de respaldo a un segundo numero telefónico Programación de Supresión de zonas (Swinger) Security & Custom Electronics

11 Honeywell Final Modulo 1 Security & Custom Electronics

12 Honeywell Particiones Security & Custom Electronics

13 ? Honeywell 8 Particiones Independientes. Área Común Lobby.
Multiple accesos de usuarios. Armado y desarmado Global. Entrada de partición en Partición. Números de cuenta separados. Accesos independientes Security & Custom Electronics

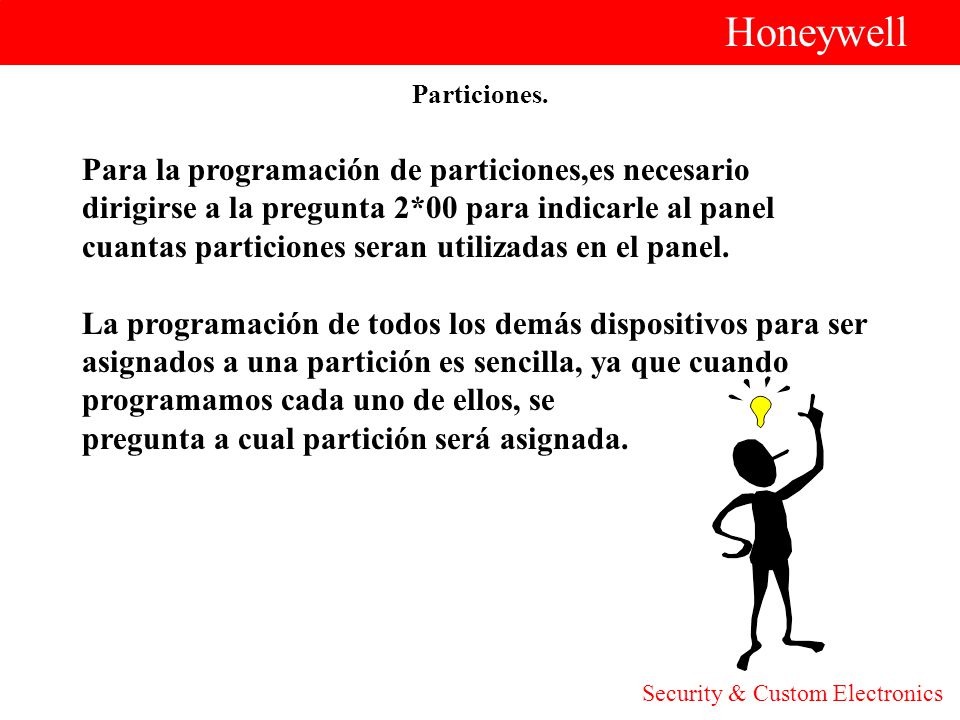

14 Honeywell Particiones. Para la programación de particiones,es necesario dirigirse a la pregunta 2*00 para indicarle al panel cuantas particiones seran utilizadas en el panel. La programación de todos los demás dispositivos para ser asignados a una partición es sencilla, ya que cuando programamos cada uno de ellos, se pregunta a cual partición será asignada. Security & Custom Electronics

15 Honeywell OFICINA BODEGA SALA ENTRADA PUERTA PRINCIPAL Particiones.
Security & Custom Electronics

16 Honeywell Particion Maestra La novena partición será
Particiones. Particion Maestra La novena partición será Utilizada como partición Maestra, esta nos mostrará El status de todas las demás particiones. A = Armado Total S = Armado en parcial R = Listo para Armar N = No listo B = Zona Anulada listo para armar Security & Custom Electronics

17 Honeywell Final Modulo 2 Security & Custom Electronics

18 Honeywell CONEXIONES Security & Custom Electronics

19 Honeywell 1 2 18 VCA- 72 VA Mínimo Transformador Conexiones.
Security & Custom Electronics

20 Honeywell 3 4 6 5 Conexiones. Sirenas. 10 – 14 VCD a 1.7 A Max.
Para la supervisión se requiere cortar el W 1, W 4 y una EOLR de 2K al fin del lazo. Programar el campo 3*10 3 positivo sirena 1 4 negativo sirena 1 5 positivo sirena 2 6 negativo sirena 2 3 4 6 5 Security & Custom Electronics

21 Salida Auxiliar de Poder.
Honeywell Conexiones. Salida Auxiliar de Poder. 10VDC a 14.0VDC. 1.0 A Standby. 1.7 A en Alarma De esta podemos alimentar algunos Dispositivos como,teclados,infrarojos, Sensores acústicos,etc. 11 Positivo. 12 Negativo 11 12 - + Security & Custom Electronics

22 Honeywell Dispositivos Periféricos Direccionables.

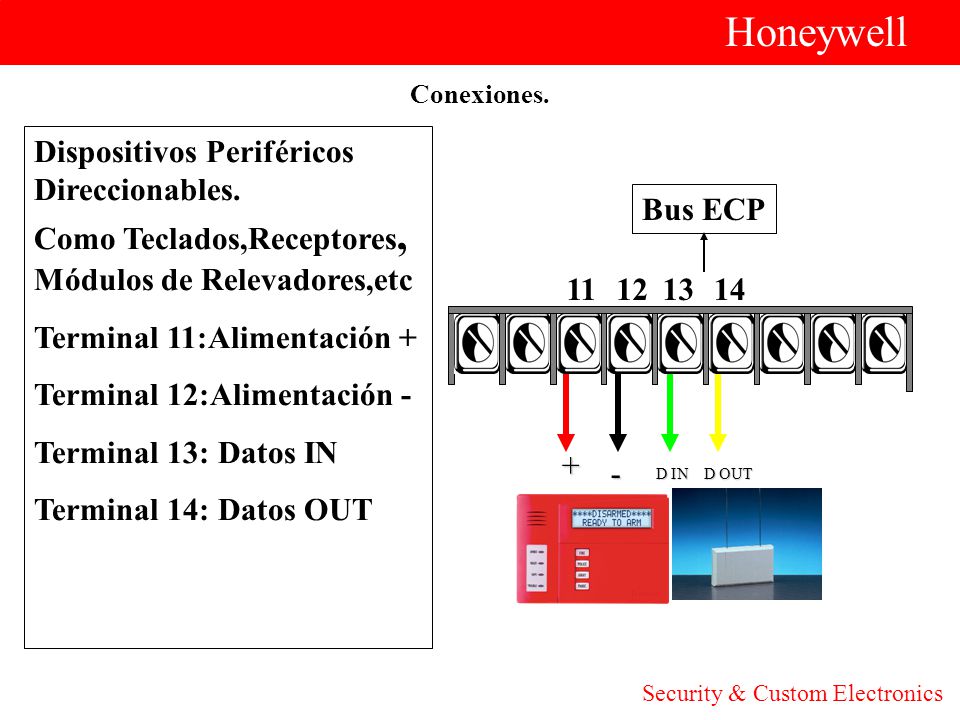

Conexiones. Dispositivos Periféricos Direccionables. Como Teclados,Receptores, Módulos de Relevadores,etc Terminal 11:Alimentación + Terminal 12:Alimentación - Terminal 13: Datos IN Terminal 14: Datos OUT Bus ECP 11 12 13 14 + - D IN D OUT Security & Custom Electronics

23 Honeywell Zonas Terminales de la 15 a la 27
Conexiones. Zonas Terminales de la 15 a la 27 Grupo de zonas de la 01 a la 08 con operación NO,NC y con EOLR de 2K al fin de línea,asignable a cualquier partición. Las termínales 20,23 y 26 usadas como común de las zonas 3,4,5,6,7,8. 15 16 26 27 Security & Custom Electronics

24 Honeywell Polling Loop. -En un par incluye datos y corriente.
Conexiones. Polling Loop. -En un par incluye datos y corriente. -Dispositivos de corriente baja alimentados directamente al Lazo. -ID individual. -Disminuye tiempo de Instalación y costo. 128 mA Disponibles. -Múltiples Lazos. -2400 pies en una pieza de cable. Se recomienda Twisted Pair 28 29 + - Security & Custom Electronics

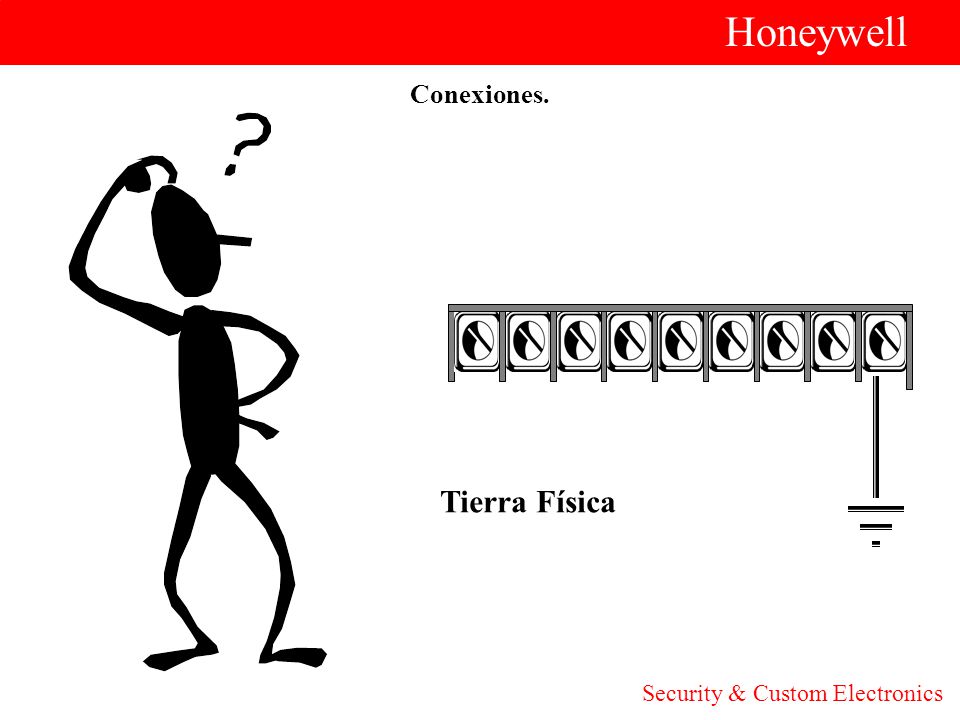

25 Honeywell Conexiones. Tierra Física Security & Custom Electronics

26 Honeywell Final Modulo 3 Security & Custom Electronics

27 CONTACTO CON PROGRAMACION...
Honeywell CONTACTO CON PROGRAMACION... Security & Custom Electronics

28 Honeywell Pasos de programación.
Direccíone los Dispositivos Perífericos. Entre a Programación. Ponga el sistema a valores de fabrica. Programe las opciones globales. Programe opciones de partición especifica. Menú de programación # 93 Security & Custom Electronics

29 Direccionamiento de.... TECLADOS.. Honeywell Desde las teclas
Programación. Direccionamiento de.... Desde las teclas TECLADOS.. RECEPTORES INALAMBRICOS.. Mediante Dip Switch MODULO DE RELEY Mediante Dip Switch Security & Custom Electronics

30 TODOS EN DIRECCION !! DIFERENTE !!
Honeywell Programación. TODOS EN DIRECCION !! DIFERENTE !! Security & Custom Electronics

31 Honeywell Programación. TECLADOS.. Una Vez alimentado el sistema presionar 1 y 3 al mismo tiempo, el teclado desplegara la dirección actual, en el Vista 128 FB el primer teclado debe estar en la dirección 00. (Teclado de Instalador). ADDRESS ADDRESS Dirección Actual Nueva Dirección Security & Custom Electronics

32 Receptores Inalambricos Serie 5800
Honeywell Programacion. Receptores Inalambricos Serie 5800 Existen 3 Modelos de Módulos 5883 de acuerdo al numero de zonas a utilizar y estos son: 5883 ENL Zonas 5883 ENM Zonas 5883 ENH Zonas Y estos se direccionan mediante Dip Switch ver Tabla de instalación del Modulo 5883. Security & Custom Electronics

33 Honeywell Tabla de Direccionamiento de Receptor 5883 Programación.
Security & Custom Electronics

34 Honeywell MODULO DE RELEVADORES

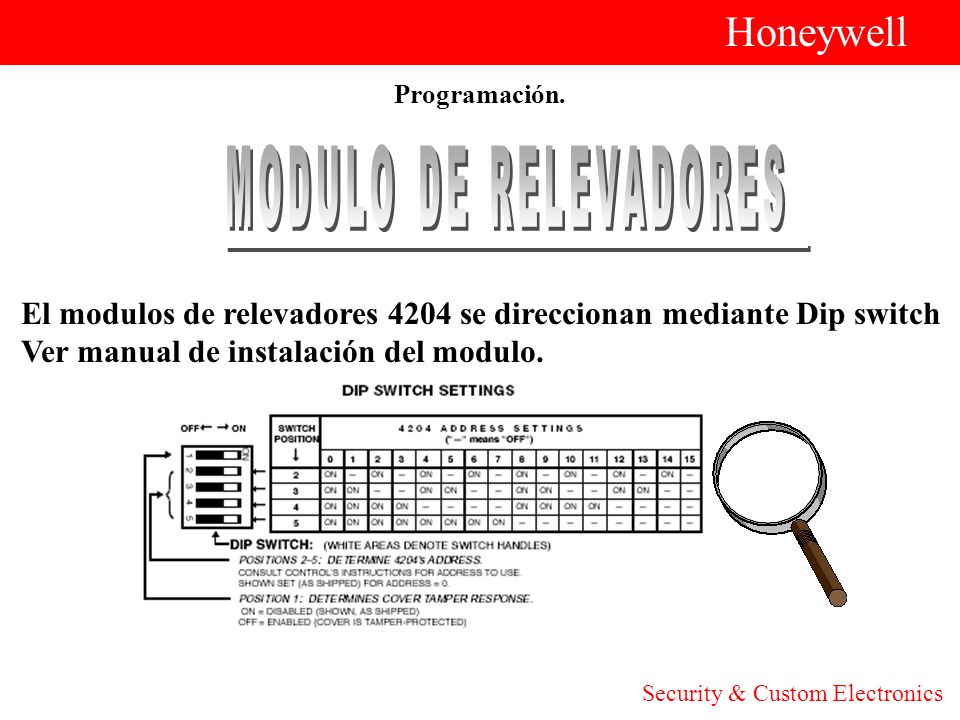

Programación. MODULO DE RELEVADORES El modulos de relevadores 4204 se direccionan mediante Dip switch Ver manual de instalación del modulo. Security & Custom Electronics

35 Honeywell Entre a Programación.
Una vez Alimentado el panel tenemos dos opciones para ingresar a programación. Una vez alimentado el panel tenemos 50 segundos para presionar * y # al mismo tiempo y esto nos enviara a la localidad 00. Si pasan los 50 segundos podemos ingresar a programación con el código de instalador mas 8000 y también esto nos enviara a la localidad 00. (Código de instalador ) Security & Custom Electronics

36 Honeywell Programación. El sistema cuenta con cuatro paginas o secciones de programación para movernos entre esta secciones ingresamos # y # 98. Para ingresar información dentro de una localidad presionamos * y el numero de localidad. Ej: * 00 Código de Instalador Para Saber la información que contiene una localidad presionamos el # y el numero de localidad. Ej: # 00 Código de Instalador Program Mode * Fill # View - 00 Security & Custom Electronics

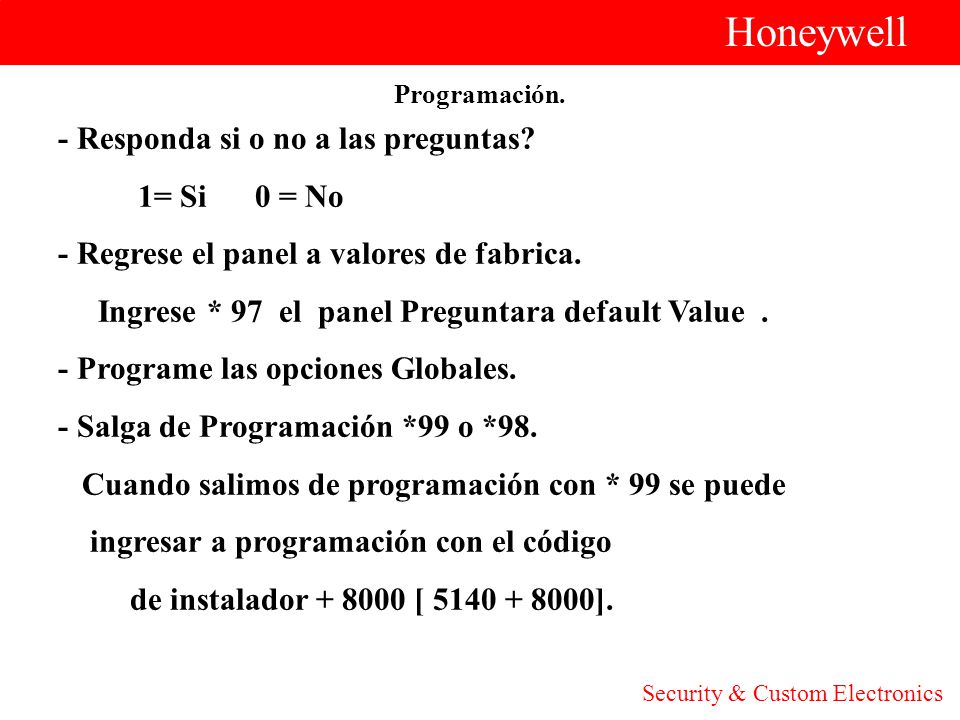

37 Honeywell - Responda si o no a las preguntas? 1= Si 0 = No
Programación. - Responda si o no a las preguntas? 1= Si = No - Regrese el panel a valores de fabrica. Ingrese * 97 el panel Preguntara default Value . - Programe las opciones Globales. - Salga de Programación *99 o *98. Cuando salimos de programación con * 99 se puede ingresar a programación con el código de instalador [ ]. Security & Custom Electronics

38 Honeywell Cuando salimos de programación con * 98 solo podemos
ingresar a programación con * # Security & Custom Electronics

39 Programación Amigable # 93
Honeywell Programación. Programación Amigable # 93 Security & Custom Electronics

40 Honeywell Entre a programación e ingrese # 93.
Responda Si o No a las preguntas? En esta Sección se dan de alta todos los dispositivos perífericos, Teclados, receptores RF, modulo de relevadores etc. Todos los dispositivos se conectan al bus de datos ECP de panel de control y cada uno debe tener una dirección única. DEVICE PROG. 0 = No = Si Security & Custom Electronics

41 Honeywell Programación. Seleccione la dirección del dispositivo períferico y presione “*” para avanzar. DEVICE ADDRESS = Quit Seleccione el tipo de dispositivo a dar de alta, refierase a la tabla anexa. DEVICE TYPE Alpha Consola Security & Custom Electronics

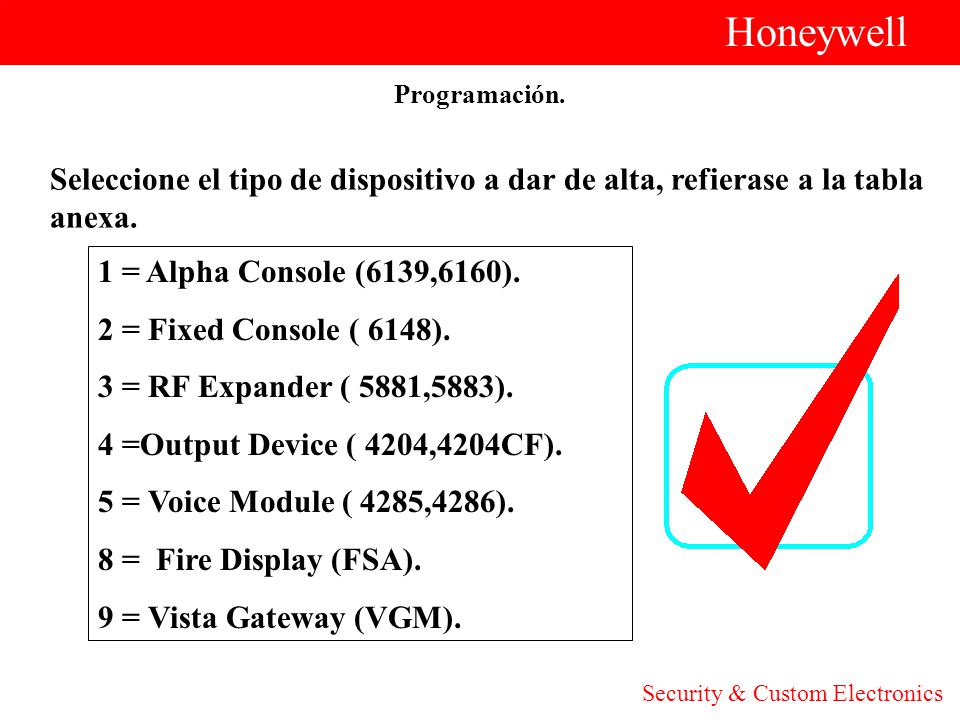

42 Honeywell Programación. Seleccione el tipo de dispositivo a dar de alta, refierase a la tabla anexa. 1 = Alpha Console (6139,6160). 2 = Fixed Console ( 6148). 3 = RF Expander ( 5881,5883). 4 =Output Device ( 4204,4204CF). 5 = Voice Module ( 4285,4286). 8 = Fire Display (FSA). 9 = Vista Gateway (VGM). Security & Custom Electronics

43 Honeywell Programación. Seleccione la partición a la que se le va ha asignar ese Teclado. 1 – 8 , 9 = Teclado Maestro. 01 Console Part. 01 Los teclados pueden ser programados para omitir ciertos sonidos(Beep`s) como los de Armado/desarmado, entrada/salida y el del aviso (Chime). 01 Sound option. 1 Security & Custom Electronics

44 Honeywell Programación. El teclado puede otorgar acceso a multíples particiones para armar/desarmar, etc, si es seleccionado como teclado global. 01 Keypad Global. 1 Repita los pasos para todos los dispositivos Perífericos. DEVICE ADDRESS = Quit Security & Custom Electronics

45 Honeywell                                                                                                                                                                                                                                                                Programacion de Zonas Security & Custom Electronics

46 Programación Zonas Cableadas (HW).
Honeywell Zonas Programación Zonas Cableadas (HW). La programación de Zonas es muy sencillo para esto nos dirigimos al menú de programación amigable “ # 93 ” y seguiremos los siguientes pasos. Presione 1 para entrar a la programación de Zonas. Si selecciona si la pantalla de confirma aparecerá después de ingresar, el número de serie. Zone Prog? = Si 0 = No Set To Confirm? = Si 0 = No Security & Custom Electronics

47 Honeywell Programación Zonas Cableadas (HW). Zonas.
Ingrese el Numero de Zona a programar 001 a 008. Esta pantalla muestra la configuración actual de esta Zona. Tipo zona, Partición, Código de reporte, entrada, lazo. Tipo de Zona, ingresa la respuesta que va a dar el dispositivo ante un fallo, Ej: 03 Perimetral. Refierase al manual de instalación, o tabla anexa. Enter Zone No = Quit 010 ZT P RC In L HW 1 010 Zone Type Perimeter Security & Custom Electronics

48 Honeywell Zonas. Tipos de Zona Security & Custom Electronics

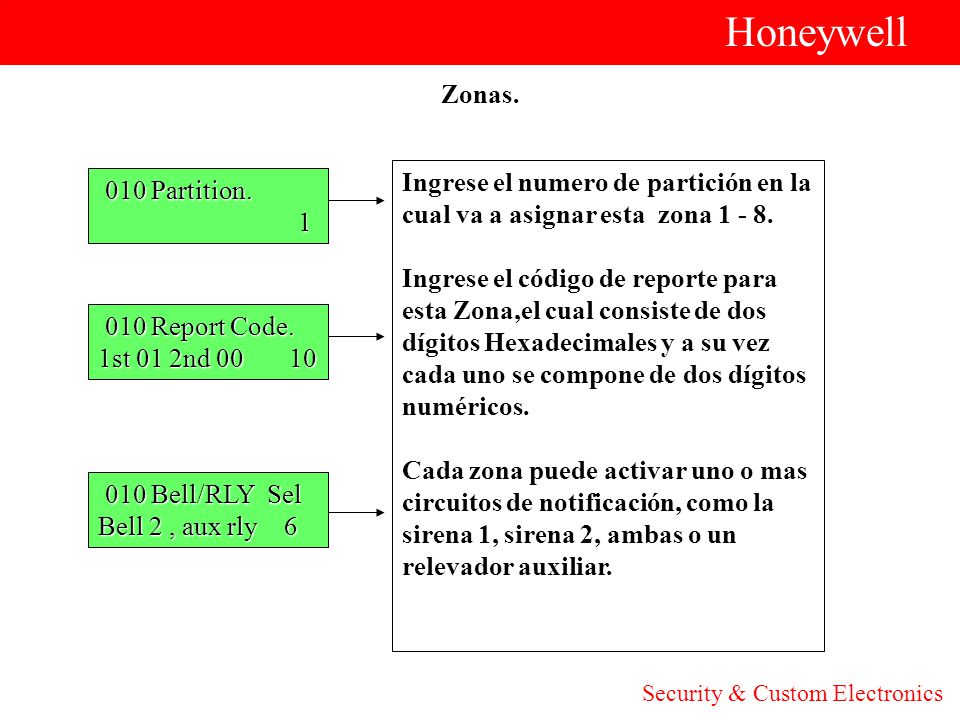

49 Honeywell Zonas. Ingrese el numero de partición en la cual va a asignar esta zona Ingrese el código de reporte para esta Zona,el cual consiste de dos dígitos Hexadecimales y a su vez cada uno se compone de dos dígitos numéricos. Cada zona puede activar uno o mas circuitos de notificación, como la sirena 1, sirena 2, ambas o un relevador auxiliar. 010 Partition. 1 010 Report Code. 1st 01 2nd 010 Bell/RLY Sel Bell 2 , aux rly 6 Security & Custom Electronics

50 Honeywell Zonas. Seleccione el tipo de entrada que tendrá este dispositivo. 010 Input Type Hardwire Security & Custom Electronics

51 Es Muy Sencillo Honeywell Zonas.
Pantalla de resumen de cómo quedo la zona configurada. 010 ZT P RC In L HW 1 Es Muy Sencillo Security & Custom Electronics

52 Programación Zonas Inalámbricas (RF).
Honeywell Programación. Programación Zonas Inalámbricas (RF). Antes de programar dispositivos inalámbricos es necesario dar de alta el receptor inalámbrico 5881 en programación amigable # 93 DEVICE PROG. “DEVICE TYPE 03 RF Expander” 5883 ENL Zonas 5883 ENM Zonas 5883 ENH Zonas Un máximo de 2 Receptores en el sistema, con dirección distinta. La dirección se asigna mediante Dip Swtch. Security & Custom Electronics

53 Programación Zonas Inalámbricas (RF).
Honeywell Zonas. Programación Zonas Inalámbricas (RF). La programación de Zonas es muy sencillo para esto nos dirigimos al menú de programación amigable “ # 93 ” y seguiremos los siguientes pasos. Presione 1 para entrar a la programación de Zonas. Si selecciona “SI” la pantalla de confirmación aparecerá después de ingresar, el número de serie. Zone Prog? = Si 0 = No Set To Confirm? = Si 0 = No Security & Custom Electronics

54 Honeywell Programación Zonas Cableadas (RF). Zonas.

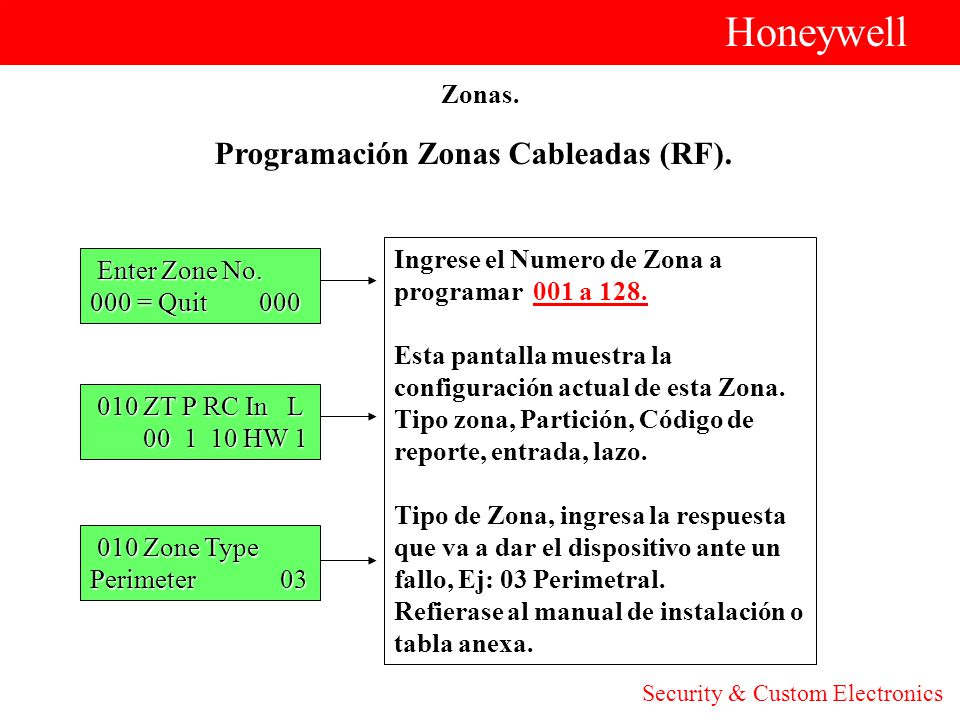

Ingrese el Numero de Zona a programar 001 a 128. Esta pantalla muestra la configuración actual de esta Zona. Tipo zona, Partición, Código de reporte, entrada, lazo. Tipo de Zona, ingresa la respuesta que va a dar el dispositivo ante un fallo, Ej: 03 Perimetral. Refierase al manual de instalación o tabla anexa. Enter Zone No = Quit 010 ZT P RC In L HW 1 010 Zone Type Perimeter Security & Custom Electronics

55 Honeywell Zonas. Tipos de Zona Security & Custom Electronics

56 Honeywell Zonas. Ingrese el numero de partición en la cual va a asignar esta zona Ingrese el código de reporte para esta Zona, el cual consiste de dos dígitos Hexadecimales y a su vez cada uno se compone de dos dígitos numéricos. Cada zona puede activar uno o mas circuitos de notificación, como la sirena 1, sirena 2, ambas o un relevador auxiliar. 010 Partition. 1 010 Report Code. 1st 01 2nd 010 Bell/RLY Sel Bell 2 , aux rly 6 Security & Custom Electronics

57 Honeywell Zonas. Seleccione el tipo de entrada que tendrá este dispositivo. 010 Input Type RF Xmitter Security & Custom Electronics

58 Honeywell Zonas. Esta pantalla se muestra cuando se requiere monitorear señales de mantenimiento de sensores como: 5192SD, 5192SDT ,5808 o cuando se van utilizar un limite de fallos cuando el sistema este desarmado Ej: Quest 2260 SN Ingrese el número de serie en forma manual o falle el dispositivo para auto aprenderlo. Active el sensor para confirmar 010 Smart Contact 1 = Si 0 = No 0 Input S/N :L A XXX-XXXX: 1 Xmit To Confirm Press * to Skip Security & Custom Electronics

59 Asi de sencillo se Programan Zonas RF
Honeywell Zonas. Si el Numero de serie/lazo Transmitido no es igual,aparecerá una pantalla mostrando lo introducido y lo recibido. Pantalla de Resumen, aparece como queda configurada esa Zona. Entd A Rcvd A Zn TZ P CR In L HW 1s Asi de sencillo se Programan Zonas RF Security & Custom Electronics

60 DISPOSITIVOS MULTIPLEXADOS
Honeywell Programacion. DISPOSITIVOS MULTIPLEXADOS GRAN SOLUCION ! ! !                                                                                                              Security & Custom Electronics

61 Programación Zonas Multiplexadas (Vplex).
Honeywell Zonas. Programación Zonas Multiplexadas (Vplex). Para la correcta instalación de dispositivos multiplexados se toman las siguientes consideraciones. - Todos los dispositivos de polling loop deberán ser cableados en paralelo cuidando la polaridad del Lazo. - Cada dispositivo de Polling Loop Requiere una única Zona. - La distancia máxima del polling loop se muestra a continuación. CALIBRE LONGITUD m m m m Security & Custom Electronics

62 Honeywell Zonas. Tome nota de los dispositivos multiplexados que se configuran mediante micro-interruptores DIP SWITCH. Configure los microinterruptores DIP SWITCH de cada dispositivo con el número de zona que le va a asignar. El consumo de corriente en el bucle multiplexado determina la cantidad de dispositivos multiplexados a conectar. Si rebasa esta limitante en corriente, convendría utilizar el modulo 4297. Security & Custom Electronics

63 Honeywell Zonas. El Módulo de Ampliación de Bucle Multiplexado 4297 puede utilizarse para proporcionar corriente adicional al bucle multiplexado, para ampliar la distancia de operación del bucle multiplexado, y/o para proporcionar bucles multiplexados individuales, aislados eléctricamente. Security & Custom Electronics

64 Conexión del bucle multiplexado utilizando el
Honeywell Zonas. Conexión del bucle multiplexado utilizando el modulo de expansión. ALIMENTACION MODULO EXPANSOR 12VDC + - MODULO EXPANSOR POLLING LOOP Total de longitud en cable no puede exceder la tabla de longitudes. Security & Custom Electronics

65 Conexión de múltiples Lazos configuración estrella
Honeywell Zonas. Conexión de múltiples Lazos configuración estrella Loop 1 4208U 4208U Loop 2 4208U Loop 8 Un máximo de 8 módulos Conectados En paralelo. Security & Custom Electronics

66 Programación Zonas Multiplexadas (Vplex).
Honeywell Zonas. Programación Zonas Multiplexadas (Vplex). La programación de Zonas Vplex es muy sencillo para esto nos dirigimos al menú de programación amigable “ # 93 ”,y seguiremos los siguientes pasos. Presione 1 para entrar a la programación de Zonas. Si selecciona “SI” la pantalla de confirma aparecerá después de ingresar, el número de serie. Zone Prog? = Si 0 = No Set To Confirm? = Si 0 = No Security & Custom Electronics

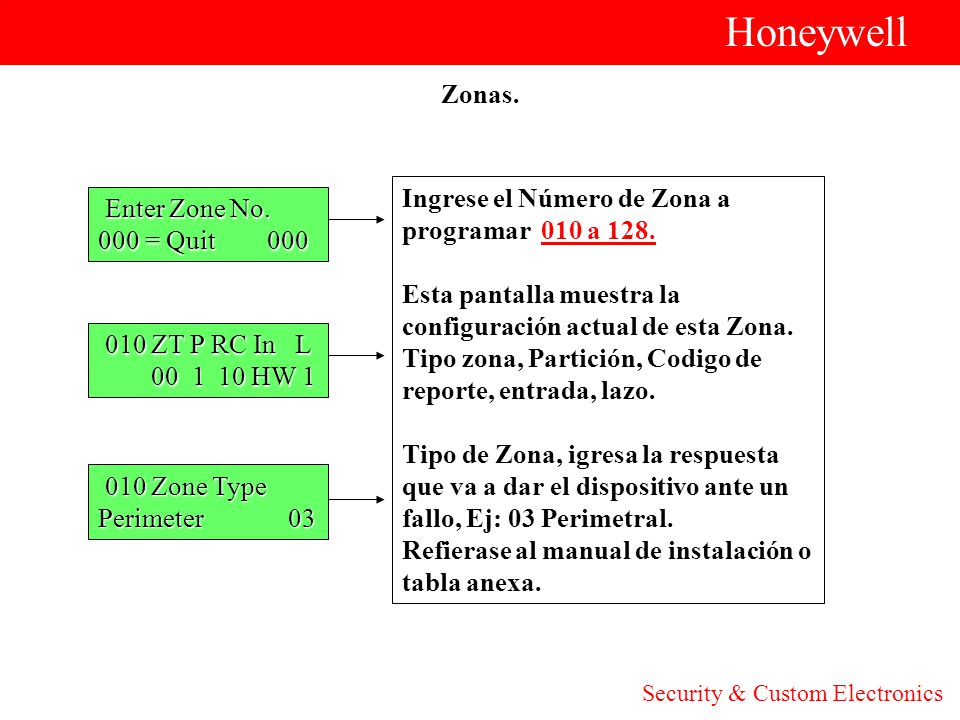

67 Honeywell Zonas. Ingrese el Número de Zona a programar 010 a 128.
Esta pantalla muestra la configuración actual de esta Zona. Tipo zona, Partición, Codigo de reporte, entrada, lazo. Tipo de Zona, igresa la respuesta que va a dar el dispositivo ante un fallo, Ej: 03 Perimetral. Refierase al manual de instalación o tabla anexa. Enter Zone No = Quit 010 ZT P RC In L HW 1 010 Zone Type Perimeter Security & Custom Electronics

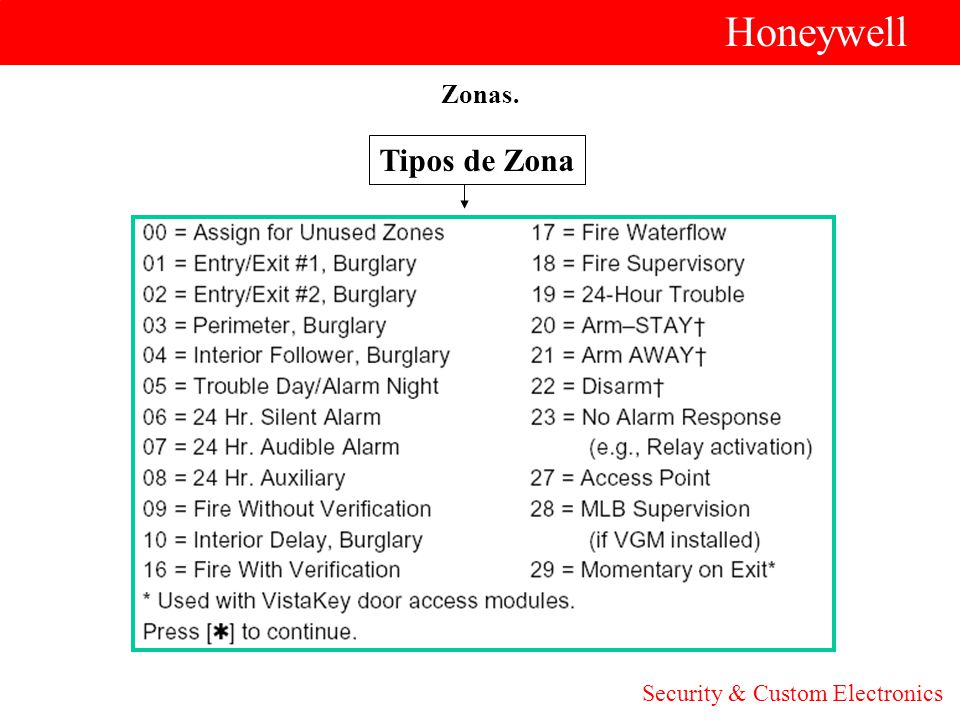

68 Honeywell Zonas. Tipos de Zona Security & Custom Electronics

69 Honeywell Zonas. Ingrese el numero de partición en la cual va a asignar esta zona Ingrese el código de reporte para esta Zona,el cual consiste de dos dígitos Hexadecimales y a su vez cada uno se compone de dos dígitos numéricos. Cada zona puede activar uno o mas circuitos de notificación, como la sirena 1, sirena 2, ambas o un relevador auxiliar. 010 Partition. 1 010 Report Code. 1st 01 2nd 010 Bell/RLY Sel Bell 2 , aux rly 6 Security & Custom Electronics

70 Honeywell Zonas. Seleccione el tipo de entrada que tendrá este dispositivo. 010 Input Type Serial Poll Security & Custom Electronics

71 Honeywell Zonas. Esta pantalla se muestra cuando se requiere monitorear señales de mantenimiento de sensores como: 5192SD,5192SDT,5808.o cuando se van utilizar un limite de fallos cuando el sitema este desarmado Ej: Quest 2260 SN Si selecciona el tipo de entrada 6 aparecera esta pantalla,ingrese 1 si utiliza un modulo 4101SN Relay Module. Si selecciona el tipo de entrada 27 o 29 aparecerá esta pantalla ingrese el punto de acceso a controlar si selecciono tipo 27, y si selecciono tipo 29. 010 Smart Contact 1 = Si 0 = No 0 010 V-Plex Relay? 1= SI 0= No 0 Access Point ( 01-15) Security & Custom Electronics

72 Eso es todo!!!!!! Honeywell Zonas.
Input S/N :L A XXX-XXXX: 1 Ingrese el numero de serie del dispositivo. Pantalla de Resumen,aparece como queda configurada esa Zona. Zn TZ P CR In L HW 1s Eso es todo!!!!!! Security & Custom Electronics

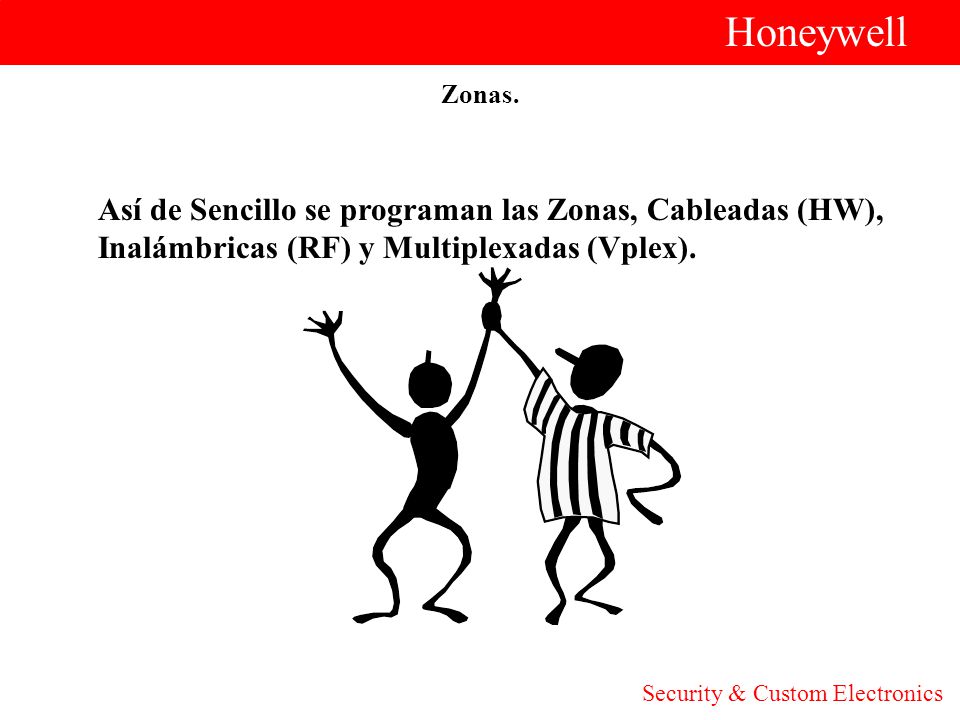

73 Honeywell Zonas. Así de Sencillo se programan las Zonas, Cableadas (HW), Inalámbricas (RF) y Multiplexadas (Vplex). Security & Custom Electronics

74 Honeywell Final Modulo 4 Security & Custom Electronics

75 Honeywell Sumario. Usted debe saber : -Características del panel.
Particiones. Programación de dispositivos periféricos. Programación de Zonas. Cableadas. Inalámbricas. Multiplexadas. Security & Custom Electronics

76 PROGRAMACION DE PALABRAS PERSONALIZADAS.
Honeywell PROGRAMACION DE PALABRAS PERSONALIZADAS. Puerta Trasero Cocina Baño ETC. Security & Custom Electronics

77 Honeywell DESCRIPTOR DE ZONA
Descriptores. EL PROGRAMAR PALABRAS PERSONALIZADAS LE PERMITE IDENTIFICAR, ENTRE OTRAS COSAS, CUAL SON LOS DISPOSITIVOS QUE SE ESTÁN ACTIVANDO. PARA LA PROGRAMACIÓN DE ESTO, ES NECESARIO LOCALIZARSE EN PROGRAMACIÓN AMIGABLE #93. Alpha Prog.? 1=SI 0=No DESCRIPTOR DE ZONA MENSAJE DE INSTALADOR PALABRAS PERSONALIZADAS DESCRIPCION DE PARTICIONES DESCRIPCION DE RELEVADORES Security & Custom Electronics

78 Honeywell Descriptores de Zona Descriptores. Zone Descrip ?
1=SI 0=No * ZN ??? (000=Quit) * ZN Main Door Ingresar a descriptores de Zona. Ingrese la zona a la cual se le cambiara el descriptor ( Añadir Etiqueta). Para agregar una palabra ingresamos el # y el numero de 3 Dígitos del Vocabulario del manual de instalación,con el 6 nos dirigimos de la 1er Palabra a la 2da,y de la 2da a la 3ra,con 8 Guardamos la información solicitada. Ej: 010 # 131 ( Main), 6, # 063( Door), 8 Security & Custom Electronics

79 (PALABRAS QUE SE PUEDEN EDITAR).
Honeywell Descriptores. CUSTOM WORD (PALABRAS QUE SE PUEDEN EDITAR). Se tienen, dependiendo del panel, palabras que pueden editarse para formar la palabra que nosotros queramos. Para poder programar estas palabras, es necesario dirigirse a Programación Amigable #93 y dentro de ALPHA PROG?. Custom Word ? 1=SI 0=No Security & Custom Electronics

80 Honeywell Descriptores.
Ingrese el numero de palabra a editar,el panel Vista 128 tiene 60 palabras para personalizar 01-60 Correspondientes 255 a la 314 sigiendo la numeración de las palabras ya establecidas. Escriba la palabra,con 3 movemos el abecedario de la A – Z y con 1 de la Z – A. Con el 6 nos desplazamos a la derecha y con el 4 hacia la izquierda y con 8 salvamos la información. Ej: P u e r t a 8 . ( 0 0=Quit) Custom Word ?? (00=Quit) Custom Word P _ Custom Word Puerta Security & Custom Electronics

81 DESCRIPTOR DE PARTICIONES (PARTICIONES QUE SE PUEDEN EDITAR).
Honeywell Descriptores. DESCRIPTOR DE PARTICIONES (PARTICIONES QUE SE PUEDEN EDITAR). Esta caracteristica permite mostrar en pantalla de los teclados algun mensaje, por ejemplo, El nombre del lugar donde se encuentra. Estando en programacion amigable #93 y dentro de ALPHA PROG? ….. Default Screen. ? 1=SI 0=No Security & Custom Electronics

82 Honeywell Descriptores.
Seleccione el numero de partición a la cual le quiere cambiar el mensaje de la pantalla del teclado 1 –8. El display le mostrara el mensaje actual que tiene esa partición. Escriba la palabra,con 3 movemos el abecedario de la A – Z y con 1 de la Z – A. Con el 6 nos desplazamos a la derecha y con el 4 hacia la izquierda y con 8 salvamos la información. Default Scrn P? ( 0=Quit) ***DISARMED*** READY TO ARM ***Bienvenidos*** Curso Vista 128FB Security & Custom Electronics

83 Honeywell Asi de Sencillo!!! Security & Custom Electronics

84 Modulo de Relevadores y Calendarizacion.
Honeywell Modulo de Relevadores y Calendarizacion. Security & Custom Electronics

85 Honeywell RELEVADORES MODULO 4204

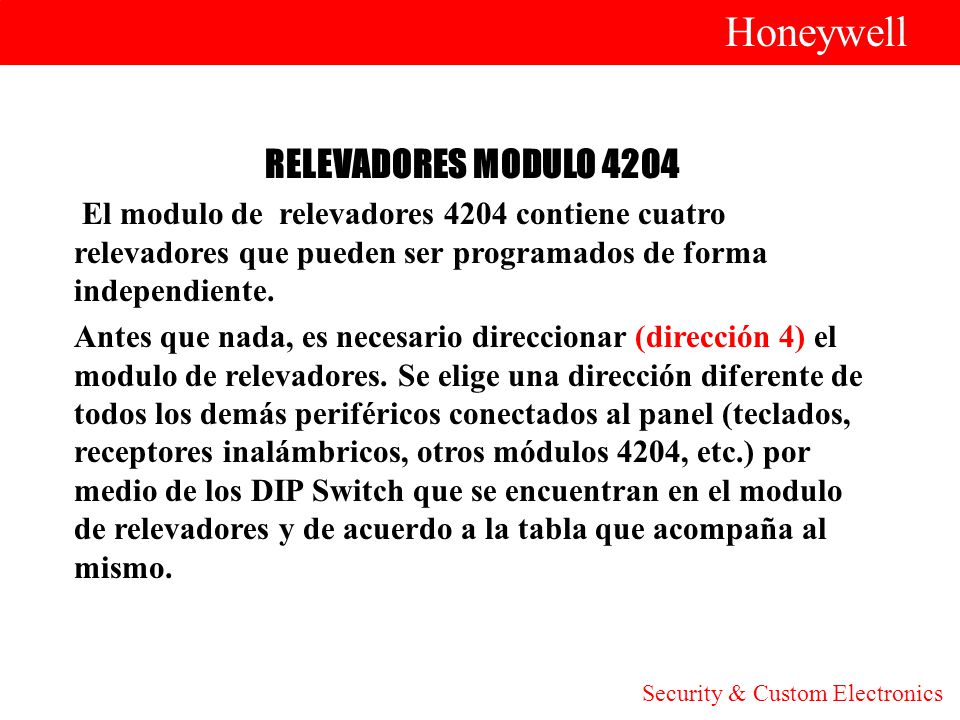

El modulo de relevadores 4204 contiene cuatro relevadores que pueden ser programados de forma independiente. Antes que nada, es necesario direccionar (dirección 4) el modulo de relevadores. Se elige una dirección diferente de todos los demás periféricos conectados al panel (teclados, receptores inalámbricos, otros módulos 4204, etc.) por medio de los DIP Switch que se encuentran en el modulo de relevadores y de acuerdo a la tabla que acompaña al mismo. Security & Custom Electronics

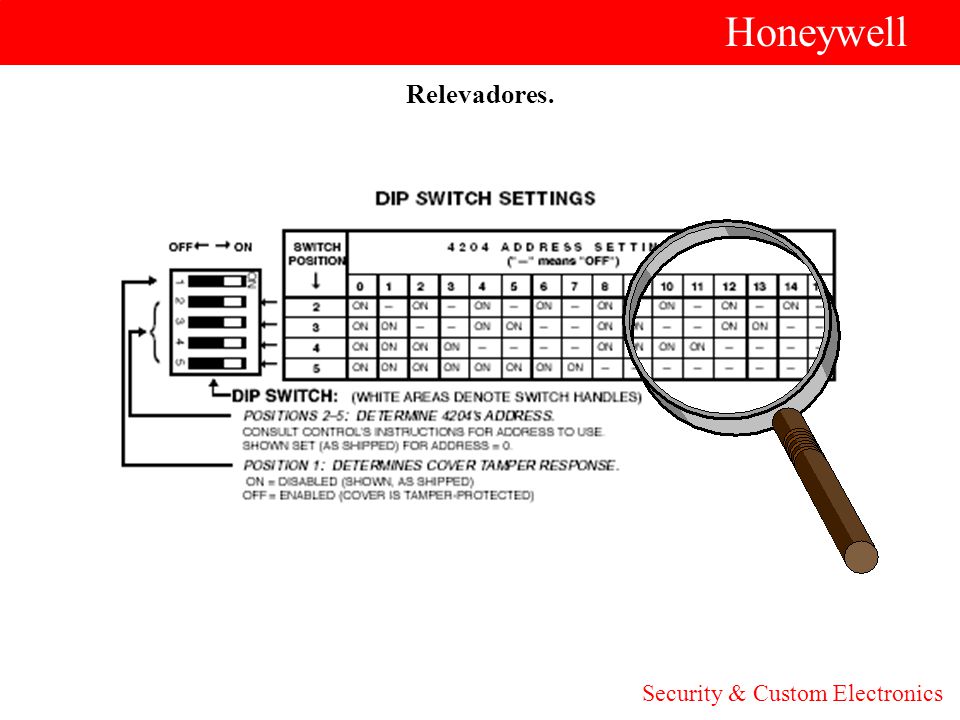

86 Honeywell Relevadores. Security & Custom Electronics

87 Programación de Relevadores.
Honeywell Relevadores. Programación de Relevadores. Ahora analizaremos los pasos a seguir para la programación de un Relevador. Dirigasé a programación Amigable # 93 y seleccione. OUTPUT PGM. ? 1=SI 0=NO Security & Custom Electronics

88 Honeywell Relevadores.
En el Vista 128 es posible 96 salidas para que realice una función especifica como el encendido de una luz. Seleccione el numero de Relevador a Programar La pantalla mostrará el número de relevador que se va ha programar. Pantalla de Resumen, muestra la configuración de la activación. Enter OUTPUT # ( 00=Quit) Enter OUTPUT # 01 A EV ZL ZT P STT Security & Custom Electronics

89 Honeywell Relevadores.
Pantalla de Resumen muestra como esta configurado el paro del relevador. Acción del relevador es la que va a dar cuando este se active,puede ser. 0= No Usado 1= Cerrado 2 Segundos. 2= Permanecer Cerrado. 3= Pulsando On/ Off. 4= Toggle On y Off Alternados. A ZL ZT P STOP 01 OUTPUT ACTION No Response Security & Custom Electronics

90 Honeywell Relevadores.
Determina bajo que condición el relevador va hacer activado, esta función aplica solamente si es utilizado con una lista de zonas. 0=No usado 1=Alarma; 2=fallo; 3=Problema Ingrese el numero de lista de zonas que activaran el relevador La lista es un grupo de Zonas,que se aplica con un evento. Una Zona específica puede activar la acción del relevador. 01 START EVENT Alarm 01 START:ZNLIST 00 01 START:ZONE # 000 Security & Custom Electronics

91 Honeywell Relevadores.
Tambien es posible activar un relevador, por un tipo de zona específico. Indica si el evento de inicio del relevador, será limitado a una partición 1 – 8 o cualquier partición “0”. 01 START:ZN TYPE ENTRY/EXIT 1 01 01 START:PARTN ANY PARTITION 0 Security & Custom Electronics

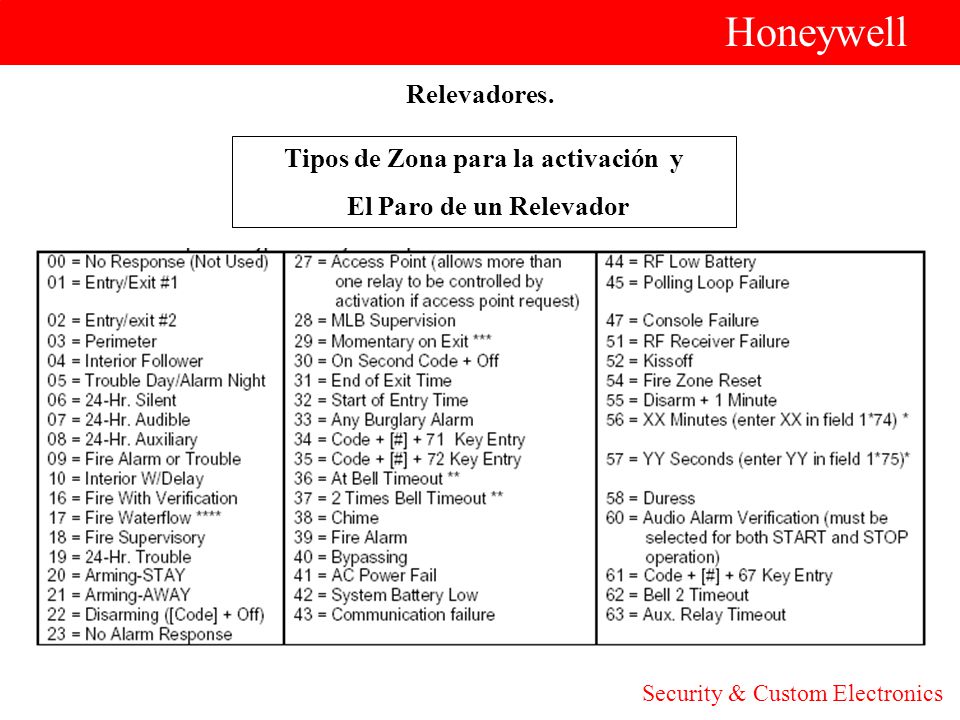

92 Tipos de Zona para la activación y
Honeywell Relevadores. Tipos de Zona para la activación y El Paro de un Relevador Security & Custom Electronics

93 Honeywell Relevadores.
Ingrese el numero de lista de zonas que darán el paro al relevador La lista es un grupo de Zonas, que se aplica con un evento. Un tipo de zona también le puede dar el paro a un relevador Indica si el evento de paro del relevador, será limitado a una partición 1 – 8 o cualquier partición “0”. 01 STOP: ZN LIST 00 01 STOP:ZN TYPE PERIMETER 01 STOP: PARTN Security & Custom Electronics

94 Honeywell Relevadores.
Los relevadores pueden ser agrupados para ser activados en conjunto cuando se activan por un calendario, existen 15 Grupos Una Zona específica puede activar la acción del relevador. El sistema puede tener algunos relevadores los cuales no pueden ser activados por usuarios restringidos. Ingrese 1 si el usuario final será restringido para accesar a este relevador. 01 OUTPUT GROUP 00 01 FIRE BELL ? 1= SI 0=NO 01 RESTRICTION 1= SI 0= NO 0 Security & Custom Electronics

95 Honeywell Relevadores.
Ingrese el tipo de relevador que va hacer controlado. 0= Vplex ; 1= ECP,(4204,4204CF); 3= FSA( Fire System Annunciator). Cuando seleccionamos el tipo 1 debemos de dar la dirección de los dip switch que designamos en el modulo de relevadores. Ingrese el número de relevador 01 – 04 del modulo que va hacer activado. 01 OUTPUT TYPE V-PLEX 01 ECP ADDRESS 00 01 MODULE RELAY # Security & Custom Electronics

96 Sencillo ??? Honeywell Relevadores.
Pantalla de resumen muestra la configuración de inicio del relevador. Pantalla de Resumen muestra la configuración del paro del relevador. Repita el mismo procedimiento para cada relevador. 01 A EV ZL ZT P STT A ZL ZT P STOP Enter OUTPUT # ( 00=Quit) Sencillo ??? Security & Custom Electronics

97 PROGRAMACION DE LISTA DE ZONAS
Honeywell PROGRAMACION DE LISTA DE ZONAS Para programar la lista de zonas para que puedan ser utilizadas en conjunto con la programación de relevadores, se procede con lo siguiente: Después de que se han programado los relevadores, el panel se dirigirá a la programación de la lista de zonas: Ingrese el numero de lista de zonas El Vista 128 cuenta con 15 listas de Zonas. Enter Zn List ? ( 00=Quit) Security & Custom Electronics

98 Honeywell Lista de Zonas.

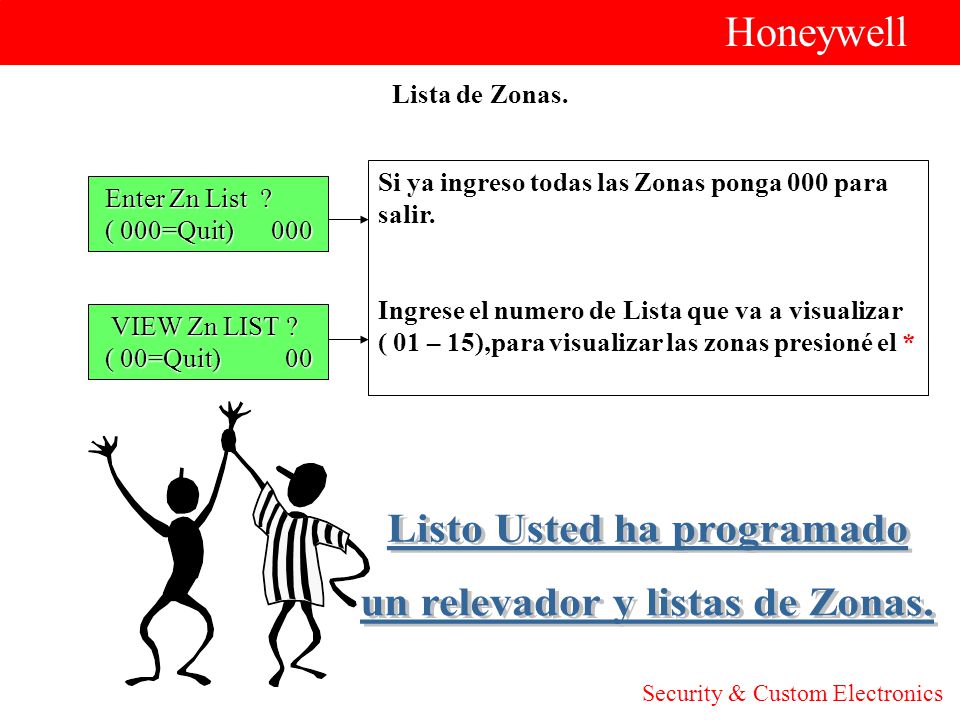

Ingresa las zonas de 1 en 1 seguido del * que integraran esta lista de Zonas. Ej: 001 * 002 * 080 * 120 * * Ingresa “0“ Para guardar los cambios en la lista de zonas, “1” para borrarla. Ingrese 1 para borrar una o mas Zonas. En caso de Borrar mas de una zona ingrese las zonas seguido del *. Ej: 001 * 002* 120 * 000 * 01 ADD ZONE # ( 000=Quit) 01 DEL Zn LIST ? 1= SI 0= NO 0 01 DEL ZONES ? 1=SI 0= No Security & Custom Electronics

99 Listo Usted ha programado un relevador y listas de Zonas.
Honeywell Lista de Zonas. Si ya ingreso todas las Zonas ponga 000 para salir. Ingrese el numero de Lista que va a visualizar ( 01 – 15),para visualizar las zonas presioné el * Enter Zn List ? ( 000=Quit) VIEW Zn LIST ? ( 00=Quit) Listo Usted ha programado un relevador y listas de Zonas. Security & Custom Electronics

100 CARACTERISTICAS DE RELEVADORES.
Honeywell CARACTERISTICAS DE RELEVADORES. ACTIVACION VIA MANUAL - Código + # + 70. - Activar un relevador manualmente. - Vía Teclado o módulo VIP. - Remotamente o localmente. - Descripción por voz de los Relevadores. Security & Custom Electronics

101 Honeywell Final Modulo 5 Security & Custom Electronics

102 CALENDARIZACION UNA SOLUCION A TIEMPO!
Honeywell CALENDARIZACION UNA SOLUCION A TIEMPO! Security & Custom Electronics

103 Honeywell Calendarización PROGRAMACIÓN DE LA HORA Y FECHA

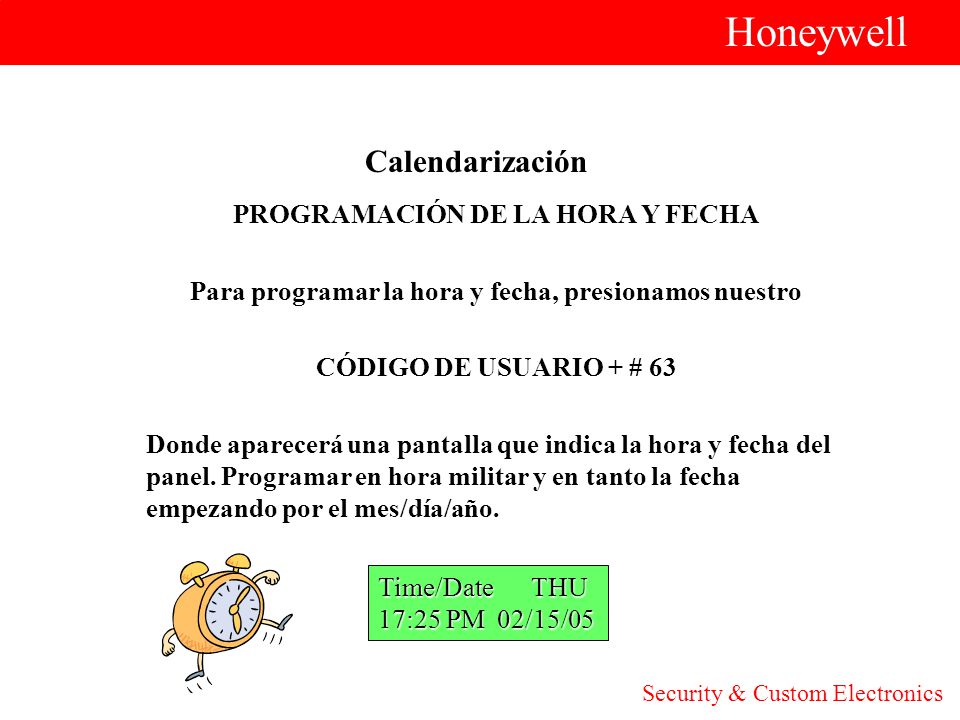

Para programar la hora y fecha, presionamos nuestro CÓDIGO DE USUARIO + # 63 Donde aparecerá una pantalla que indica la hora y fecha del panel. Programar en hora militar y en tanto la fecha empezando por el mes/día/año. Time/Date THU 17:25 PM 02/15/05 Security & Custom Electronics

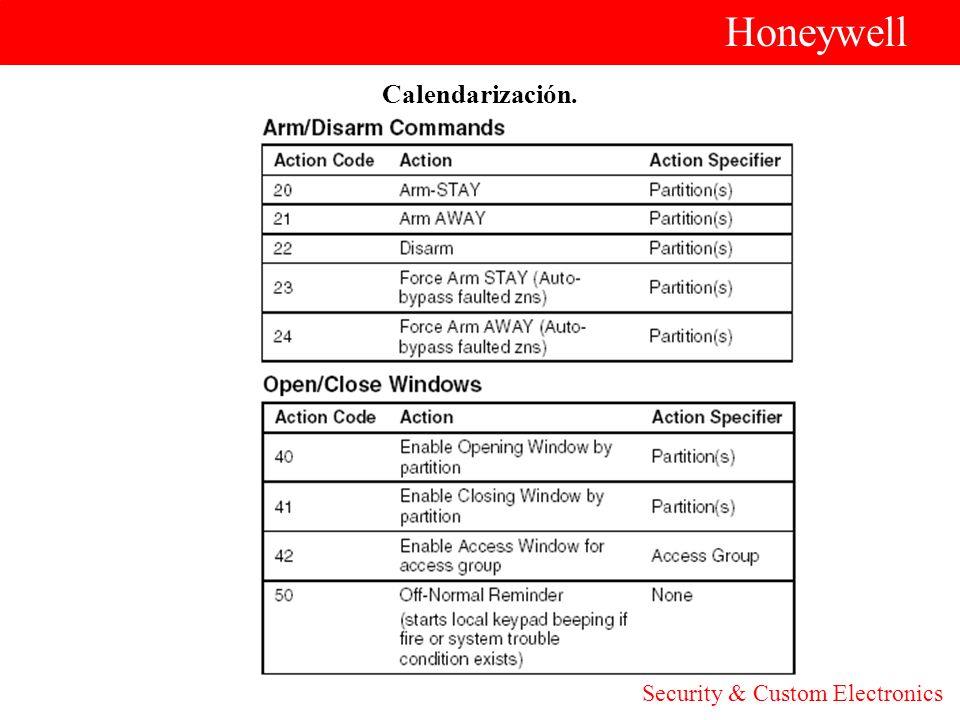

104 Honeywell Los calendarios de esta unidad de control permiten que
Calendarizacion. Los calendarios de esta unidad de control permiten que el sistema automatice algunas de sus funciones, como la de auto-armado, auto-desarmado, auto-anulacion y auto-inclusión de zonas y la activación de salidas (Relevadores). El Vista 128FB cuenta con 20 ventanas de tiempo. Security & Custom Electronics

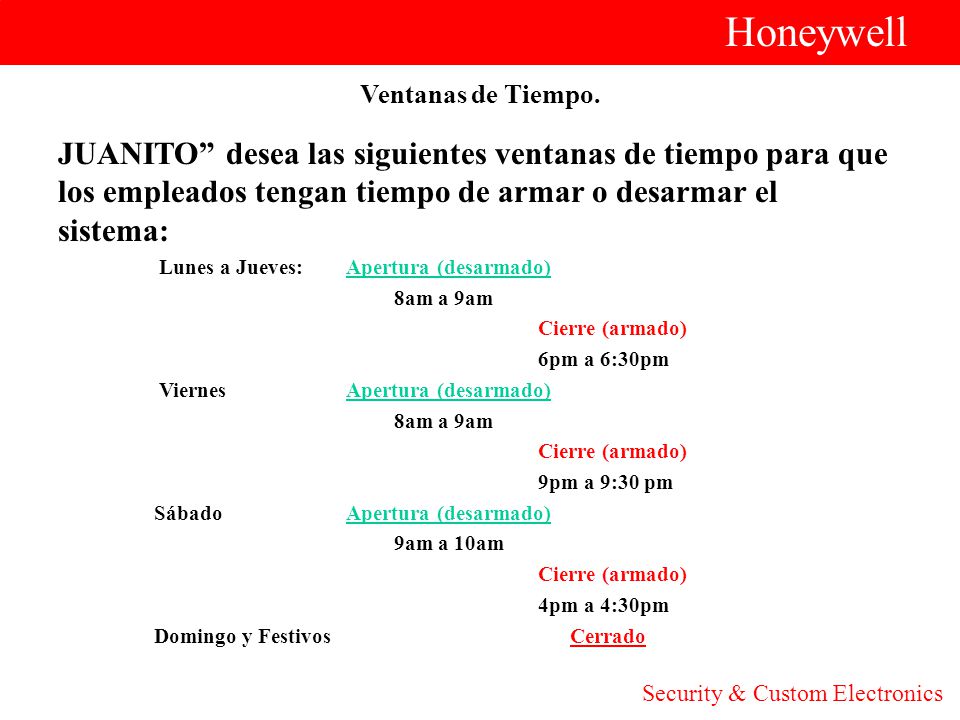

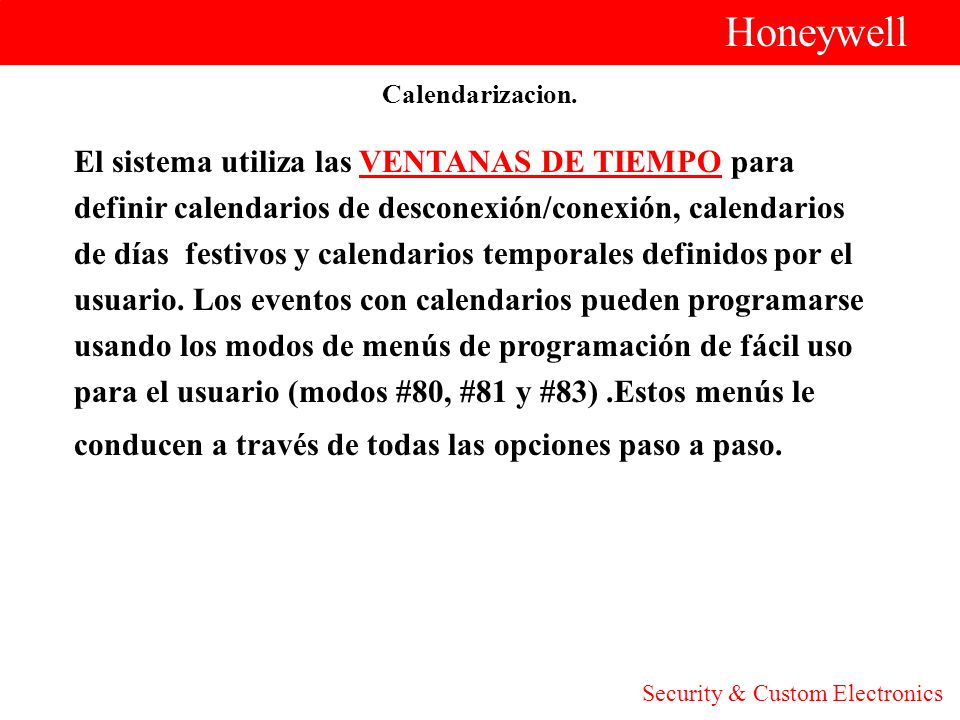

105 Honeywell El sistema utiliza las VENTANAS DE TIEMPO para
Calendarizacion. El sistema utiliza las VENTANAS DE TIEMPO para definir calendarios de desconexión/conexión, calendarios de días festivos y calendarios temporales definidos por el usuario. Los eventos con calendarios pueden programarse usando los modos de menús de programación de fácil uso para el usuario (modos #80, #81 y #83) .Estos menús le conducen a través de todas las opciones paso a paso. Security & Custom Electronics

106 Honeywell AUTO-ARMADO. El sistema puede armarse automáticamente (modo
Calendarizacion. AUTO-ARMADO. El sistema puede armarse automáticamente (modo TOTAL) al final de una ventana de tiempo de cierre (armado) predeterminada, si no se ha armado el sistema manualmente. El auto-armado puede retardarse de tres maneras: usando el retardo de auto-armado, el aviso de auto-armado, o ampliando manualmente ventana de tiempo de armado con un comando de teclado. Security & Custom Electronics

107 El RETARDO DE AUTO-ARMADO.
Honeywell Calendarizacion. El RETARDO DE AUTO-ARMADO. facilita un retardo (tiempo de gracia) antes del Auto-armado. Empieza al final de la ventana de armado (cierre). El tiempo se programa en el campo específico de partición 2*05 en incrementos de 4 minutos, hasta 56 minutos. Al terminar este periodo de tiempo se inicia el aviso de auto- armado. Security & Custom Electronics

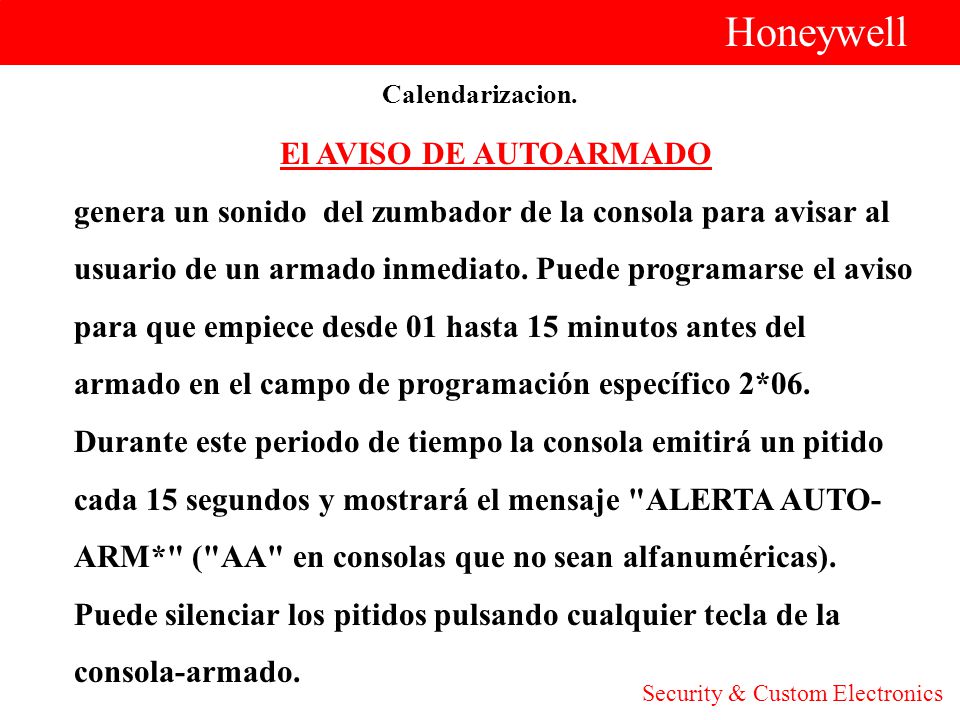

108 Honeywell El AVISO DE AUTOARMADO
Calendarizacion. El AVISO DE AUTOARMADO genera un sonido del zumbador de la consola para avisar al usuario de un armado inmediato. Puede programarse el aviso para que empiece desde 01 hasta 15 minutos antes del armado en el campo de programación específico 2*06. Durante este periodo de tiempo la consola emitirá un pitido cada 15 segundos y mostrará el mensaje "ALERTA AUTO- ARM*" ("AA" en consolas que no sean alfanuméricas). Puede silenciar los pitidos pulsando cualquier tecla de la consola-armado. Security & Custom Electronics

109 Honeywell AMPLIAR VENTANA.
Calendarizacion. AMPLIAR VENTANA. El usuario puede ampliar manualmente la ventana de tiempo de armado del sistema en 1 o 2 horas. Esto se realiza introduciendo un comando de consola (código de seguridad + #82), el cual, a continuación, pide al usuario que introduzca el tiempo de ampliación deseado de 1 o 2 horas. Esta característica es útil si un usuario debe permanecer en las oficinas más tarde de lo normal. Security & Custom Electronics

110 Honeywell AUTO-DESARMADO.

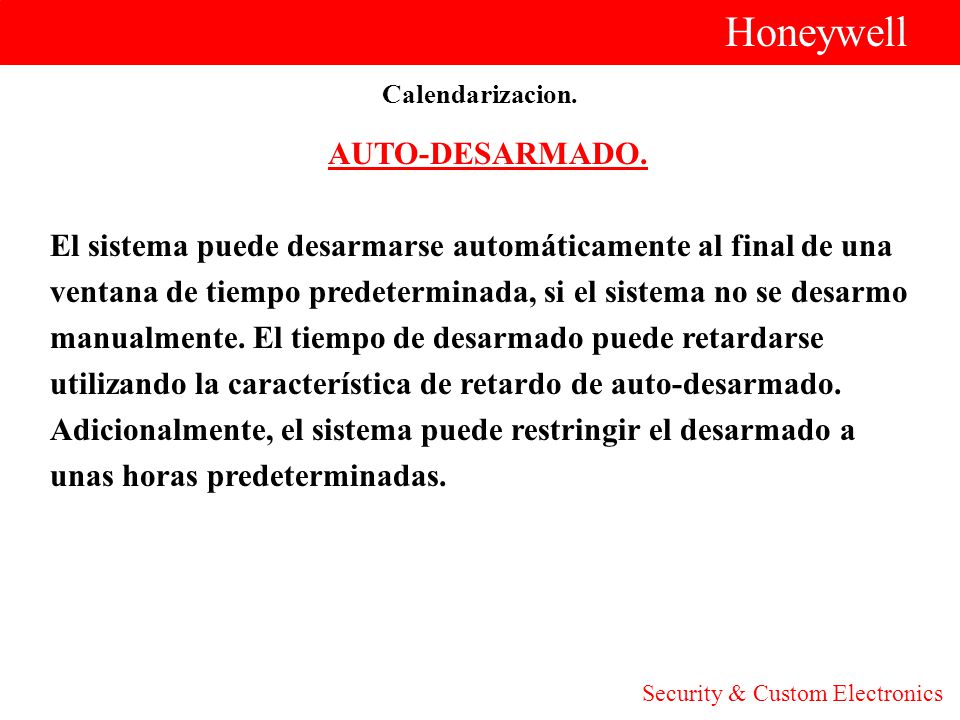

Calendarizacion. AUTO-DESARMADO. El sistema puede desarmarse automáticamente al final de una ventana de tiempo predeterminada, si el sistema no se desarmo manualmente. El tiempo de desarmado puede retardarse utilizando la característica de retardo de auto-desarmado. Adicionalmente, el sistema puede restringir el desarmado a unas horas predeterminadas. Security & Custom Electronics

111 Honeywell RETARDO DE DESARMADO.
Calendarizacion. RETARDO DE DESARMADO. Facilita un retardo antes del Auto-desarme. Este retardo se añade al final de la ventana de des-armado. El retardo se programa en incrementos de 4 minutos, hasta 56 minutos, en el campo de programación específico de partición 2*07. Security & Custom Electronics

112 Honeywell RESTRINGIR DE-ARMADO.
Calendarizacion. RESTRINGIR DE-ARMADO. Esta opción, programada en el campo específico 2*10, permite el desarmado por usuarios con nivel de operador sólo durante la ventana de tiempo de des-armado, la ventana de armado (por si el usuario necesita volver a entrar al local después del armado), o cuando el sistema está en alarma. Security & Custom Electronics

113 INFORMES POR EXCEPCION.
Honeywell Calendarizacion. INFORMES POR EXCEPCION. Esta opción facilita un medio de transmitir informes de desarmado/armado por excepción (enviado sólo si el evento tiene lugar fuera de las ventanas de tiempo predeterminadas de desarmado/armado). El sistema envía informes de desarmado/armado fuera de tiempo, si no ocurre ninguna desarmado/armado al final de la ventana de tiempo correspondiente. Security & Custom Electronics

114 Honeywell EVENTOS CONTROLADOS POR TIEMPO.
Calendarizacion. EVENTOS CONTROLADOS POR TIEMPO. Utilizando las ventanas de tiempo, el sistema puede activar y desactivar reléys y/o dispositivos de portadora de línea (X-10) automáticamente a horas específicas para encender o apagar luces u otros dispositivos. El sistema puede realizar las mismas acciones diariamente, o puede programarse para que ejecute una acción sólo una vez (es decir, encender las luces de la terraza este Miércoles a las 8:00pm). Security & Custom Electronics

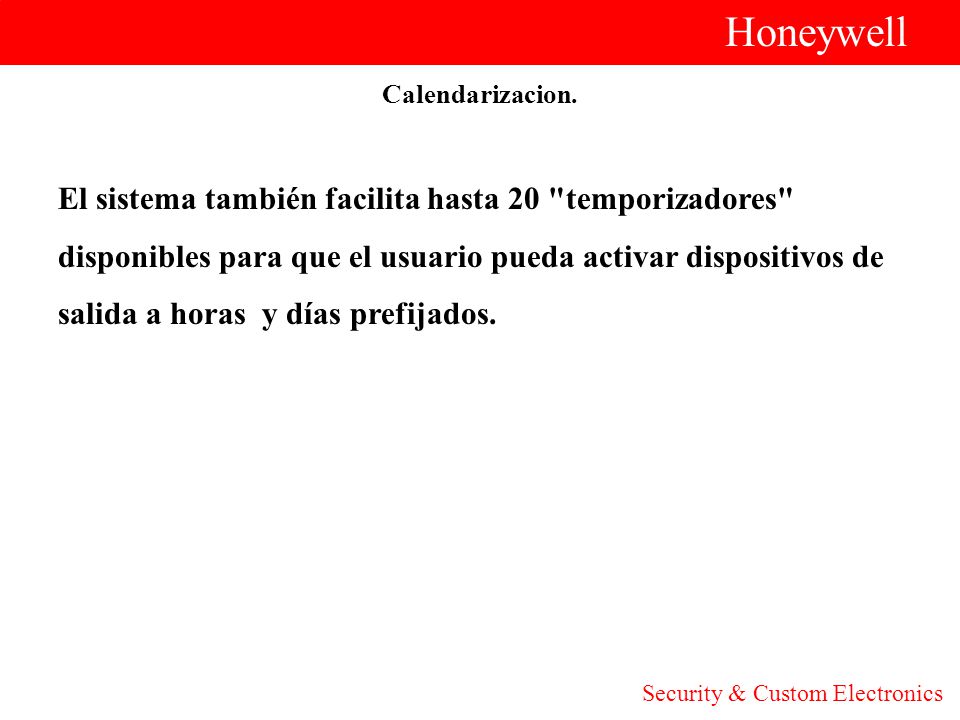

115 Honeywell El sistema también facilita hasta 20 "temporizadores"
Calendarizacion. El sistema también facilita hasta 20 "temporizadores" disponibles para que el usuario pueda activar dispositivos de salida a horas y días prefijados. Security & Custom Electronics

116 LIMITE DE ACCESO POR HORARIO
Honeywell Calendarizacion. LIMITE DE ACCESO POR HORARIO El acceso de un usuario puede limitarse a un periodo determinado durante el cual podrá realizar funciones del sistema. Fuera de este periodo de tiempo, ese código de usuario no estará habilitado. El sistema proporciona hasta 8 Calendarios de Acceso, cada uno con dos Ventanas de Tiempo (una para apertura y otra para cierre) para cada día de la semana y dos ventanas de tiempo para días festivos. Security & Custom Electronics

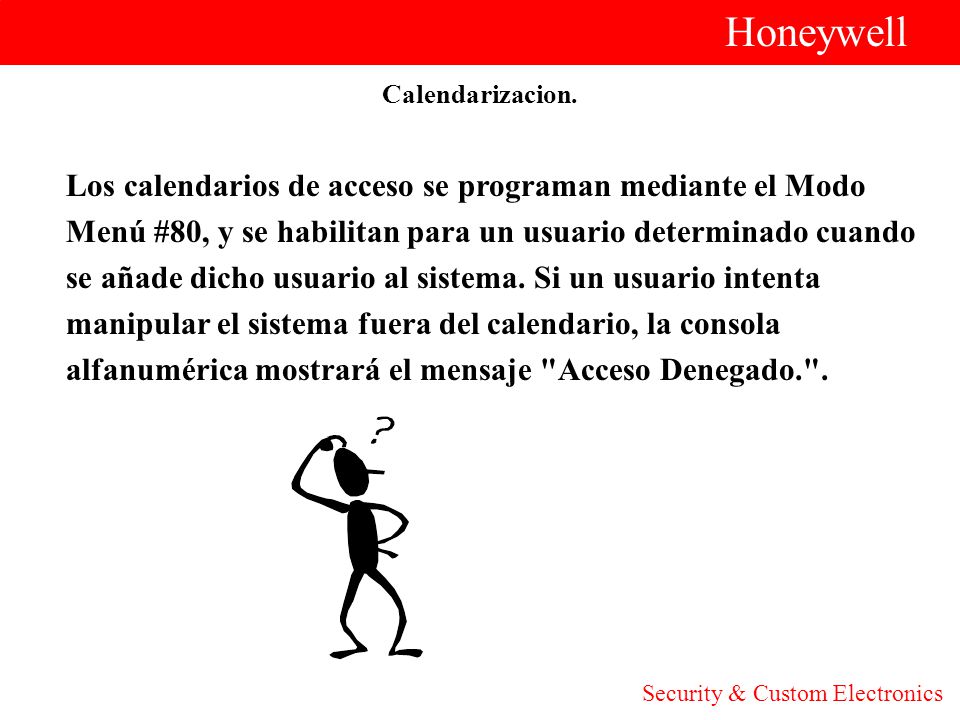

117 Honeywell Los calendarios de acceso se programan mediante el Modo
Calendarizacion. Los calendarios de acceso se programan mediante el Modo Menú #80, y se habilitan para un usuario determinado cuando se añade dicho usuario al sistema. Si un usuario intenta manipular el sistema fuera del calendario, la consola alfanumérica mostrará el mensaje "Acceso Denegado.". Security & Custom Electronics

118 EJEMPLO DE VENTANAS DE TIEMPO
Honeywell EJEMPLO DE VENTANAS DE TIEMPO Security & Custom Electronics

119 Honeywell Ventanas de Tiempo. Para comprender la mecánica de las ventanas de tiempo y de los calendarios, tomemos el ejemplo de “JUANITO” que tiene una tienda y además tiene el siguiente horario de trabajo: Lunes a Jueves: am a 6pm Viernes am a 9pm Sábado am a 4pm Domingo Cerrado Festivos Cerrado Security & Custom Electronics

120 Honeywell Ventanas de Tiempo. JUANITO” desea las siguientes ventanas de tiempo para que los empleados tengan tiempo de armar o desarmar el sistema: Lunes a Jueves: Apertura (desarmado) 8am a 9am Cierre (armado) 6pm a 6:30pm Viernes Apertura (desarmado) 9pm a 9:30 pm Sábado Apertura (desarmado) 9am a 10am 4pm a 4:30pm Domingo y Festivos Cerrado Security & Custom Electronics

121 Honeywell Ventanas de Tiempo. Para facilitar estos calendarios, deben programarse las siguientes cinco ventanas de tiempo: Ventana Inicio Paro Objetivo 1 8am 9am Ventana desarmado Lunes-Viernes 2 9am 10am Ventana desarmado Sábado 3 4pm 4:30pm Ventana armado Sábado 4 6pm 6:30pm Ventana armado Lunes-Jueves 5 9pm 9:30pm Ventana armado Viernes Security & Custom Electronics

122 Honeywell Calendarización
Ventanas de Tiempo. Calendarización Para la programación de ventanas de tiempo es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: # + 80 Time Windows ? 1= SI 0= No Seleccione 1 para programar ventanas de tiempo. Seleccione la ventana de tiempo a programar. 01 – 20. El Panel Vista 128 FB cuenta con 20 Ventanas de Tiempo. Tme Window # ? 01–20, 00= Quit 01 Security & Custom Electronics

123 LISTO !!! Honeywell Ventanas de Tiempo.
Ingrese la hora en formato Militar o de 12 horas según halla seleccionado en la casilla 1 * 71, use el * para Avanzar. Al terminar automáticamente desplegara la siguiente ventana a programar utilice 00 para salir. 01 TIME WINDOW 00:00AM 00:00AM LISTO !!! Security & Custom Electronics

124 CALENDARIOS DE ARMADO/DESARMADO (CIERRE/APERTURA).
Honeywell Calendarizacion. CALENDARIOS DE ARMADO/DESARMADO (CIERRE/APERTURA). Los calendarios de Desarmado /Armado se controlan por uno de tres calendarios individuales. Cada calendario consiste de una ventana de tiempo para desarmado y otra ventana de tiempo para armado. Hay tres tipos de calendarios disponibles: Diario, Festivos, y Temporal. Security & Custom Electronics

125 Honeywell Calendarizacion. Security & Custom Electronics

126 Honeywell Calendarización
Colendarizacion. Calendarización Para la programación de Calendarios de Apertura y Cierre es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: # + 80 O/C Schedules ? 1= SI 0= No Seleccione esta pantalla para programar calendarios de Aperturas y Cierres, ingrese 1. Seleccione la partición a la cual se le aplicaran estos Calendarios, 01 – 08. Partition # ? 01–08, 00= Quit 01 Security & Custom Electronics

127 Honeywell Calendarización.
MON P1 OP WIND.? 00: : Seleccione la ventana de Desarmado (Apertura). para el día Lunes. Seleccione la ventana de Cierre ( Armado),para el día Lunes. Seleccione la ventana de Desarmado (Apertura), Para el día Martes. MON P1 CL WIND.? 00: : TUE P1 OP WIND. ? 00: : Security & Custom Electronics

128 ha programado sus calendarios de armado/desarmado
Honeywell Calendarización. Y asi sucesivamente hasta terminar con todos los días de la semana y días festivos (holidays). Una vez hecho esto, usted …… ha programado sus calendarios de armado/desarmado Security & Custom Electronics

129 Honeywell Calendarización
Para la programación de Días Festivos ( Hollidays), es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: # + 80 Seleccione esta pantalla para la programación de días Festivos, ingrese 1 Seleccione el número de día Festivo a programar. 01 – 16. El Panel Vista 128 FB cuenta con 16 Dias Festivos ( HOLIDAYS). Ingrese la Fecha iniciando por el Mes / Día. Holidays ? 1= SI 0= NO 0 HOLIDAY # 01–16,00=QUIT 01 01 ENTER DATE 00/00 Security & Custom Electronics

130 ES TODO? SI !!!! Honeywell Calendarización.
Seleccione la partición a la cual le va aplicar el día Festivo, 1 – 8 o 0 todos. PART HIT X X X ES TODO? SI !!!! Security & Custom Electronics

131 EVENTOS CONTROLADOS POR TIEMPO
Honeywell Calendarización. EVENTOS CONTROLADOS POR TIEMPO Estos son los calendarios utilizados para activar salidas, anular zonas, etc. Basado en un calendario de horas. Existen 20 de estos eventos que pueden programarse en el sistema, cada evento es controlado por las ventanas de tiempo anteriormente definidas. Las acciones que pueden ser programadas para que se activen automáticamente a las horas establecidas son comandos de reléys, comandos de armado/desarmado y de anulación de zonas, y condiciones de acceso de desarmado/armado (apertura/cierre). Security & Custom Electronics

132 Honeywell Calendarizacion. Ahora, “JUANITO”, conociendo esta nueva caractéristica que tiene el panel, desea programar que cuando cierre su tienda, se prendan las luces durante un tiempo 7:00PM hasta las 7:00AM (durante la noche), y que el aire acondicionado se encienda de 6:00AM a 9:00PM (durante el día) para encontrar fresca su tienda cuando llegue. Para esto, necesitamos crear otras dos ventanas de tiempo: Ventana Inicio Paro Objetivo 6 7pm 7am Ventana activación de luces (noche) 7 6am 9pm Ventana activación aire acond. (día) Security & Custom Electronics

133 Honeywell Calendarización
Para la programación de Eventos Controlados por Tiempo es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: # + 80 Seleccione esta pantalla para la programación de Eventos Controlados por Tiempo, ingrese 1 Seleccione el numero de evento a programar. 01 – 20. El Panel Vista 128 FB cuenta con 20 Eventos Controlados por Tiempo. Ingrese la acción del Relevador de acuerdo a la siguiente Tabla. Timed Events ? 1= SI 0= NO 0 TIMED EVENT # ? 01–20,00=QUIT 01 01 Action ? RELAY ON Security & Custom Electronics

134 Honeywell Calendarización. Security & Custom Electronics

135 Honeywell Calendarización. Security & Custom Electronics

136 Honeywell Calendarización.
Seleccione el numero de relevador a ser programado 01 – 96. Seleccione la ventana de tiempo que activara el Relevador y lo desactivara. 01 – 20. Cuando requiere que se active el relevador, de Acuerdo a la siguiente tabla. RELAY # ? ZN 01 TIME Window ? 00: : 01 ACTIVE TIME ? START OF WINDOW 1 Security & Custom Electronics

137 Honeywell Calendarización. Hora de Activación Descripción
Al principio de la ventana de tiempo Al final de la ventana de tiempo Sólo durante el periodo activo de la ventana de tiempo (Encendido al inicio de la ventana, apagado al final). Este puede utilizarse junto con los comandos de conexión, desconexión o anulación para controlar parte del sistema durante la ventana. Por ejemplo, si selecciona anulación para que se active durante la ventana, las zonas de la lista de zonas serán anuladas al principio de la ventana y validadas al final de la misma. Principio y final de la ventana de tiempo (ej. –Zumbador de pausa). En este ejemplo, si seleccionó relé pulsante, el relé pulsará durante 2 segundos al inicio de la ventana, indicando el principio de la pausa. Al final de la ventana pulsará otra vez, indicando el final de la pausa. Security & Custom Electronics

138 Listo!!! Honeywell Calendarizacion.
Seleccione el día en el cual se deberá activar el relevador, 1= Lunes,2= Martes, ETC, 0= Todos los días. DAYS ? MTWTFSSH HIT x Listo!!! JUANITO Security & Custom Electronics

139 Honeywell Calendarizacion. Control de Acceso por Horas
La restricción de acceso es la manera mediante la cual se delimita la operación de un código de acceso de usuario a un periodo de tiempo determinado. El sistema facilita 8 Calendarios de Acceso, cada uno de los cuales consiste en dos ventanas de tiempo para cada día de la semana y dos ventanas de tiempo para los días festivos (normalmente una para una ventana de tiempo de desarmado (apertura) y la segunda para una ventana de tiempo de armado (cierre) Si ha programado un Calendario de Acceso, entonces al añadir un usuario al sistema, que tenga que seguir ese calendario, debe asignarle un Grupo de Acceso del mismo número (1-8). Si no se aplican las restricciones, introduzca 0. Security & Custom Electronics

140 Honeywell Calendarización. JUANITO” quiere ademas, tener un control mas estricto de sus empleados y quiere que únicamente ciertos empleados puedan trabajar los sábados de 9:00am a 2:00pm permitiéndoles desarmar el sistema a esa hora. Para esto, requerimos una VENTANA DE TIEMPO mas, la cual sera: Ventana Inicio Paro Objetivo 8 - 9am 2pm Ventana de acceso. Security & Custom Electronics

141 Honeywell Calendarización
Para la programación de Control de Acceso es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: # + 80 Seleccione esta pantalla para la programación de Accesos Calendarizado, ingrese 1. Seleccione el Calendario de acceso a programar. 01 – 08. El Panel Vista 128 FB cuenta con 08 Accesos Calendarizado. Ingrese la primera venta de tiempo 01 – (ventana de acceso Denegado),para el día Lunes. Access Sched ? 1= SI 0= NO 0 ACCES SCHED # ? 01–08,00=QUIT 01 MON A1 WINDOW 1 ? 00: : Security & Custom Electronics

142 Honeywell Calendarización.
Introduzca la segunda ventana de tiempo, (ventana de acceso Otorgado), para el día Lunes. Ingrese la primera ventana de tiempo, (Ventana de acceso Denegado), para el día Martes Ingrese la segunda ventana de tiempo, (Ventana de tiempo Otorgado), para el día Martes. MON A1 WINDOW 1 ? 00: : TUE A1 WINDOW 1 ? 00: : TUE A1 WINDOW 1 ? 00: : Security & Custom Electronics

143 Honeywell Calendarización. UNA VEZ QUE HAYA COMPLETADO TODOS LOS DIAS Y DÍAS FESTIVOS, “JUANITO” PUEDE GOZAR DE LOS PRIVILEGIOS QUE DIO A SUS EMPLEADOS. Security & Custom Electronics

144 Modo Menú #83 de Calendarios de Usuarios
Honeywell Calendarización. Modo Menú #83 de Calendarios de Usuarios El sistema facilita hasta 20 "temporizadores", los cuales pueden estar a disposición del usuario final para controlar los dispositivos de salida (Módulo de relés 4204 ). Estos temporizadores son análogos a los aparatos temporizadores individuales que pueden adquirirse en tiendas de electrónica. Los dispositivos de salida son programados en el sistema por el instalador en el Modo Menú #93 – Programación de Releys. El usuario final sólo necesitará saber el número del dispositivo de salida y el descriptor alfanumérico. Security & Custom Electronics

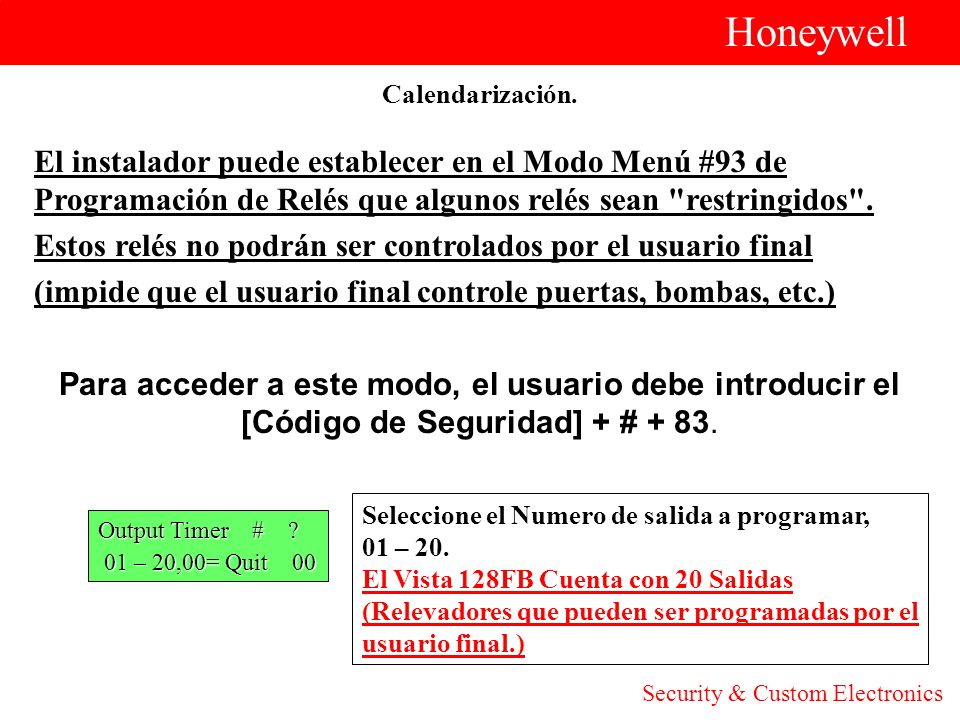

145 Honeywell Calendarización. El instalador puede establecer en el Modo Menú #93 de Programación de Relés que algunos relés sean "restringidos". Estos relés no podrán ser controlados por el usuario final (impide que el usuario final controle puertas, bombas, etc.) Para acceder a este modo, el usuario debe introducir el [Código de Seguridad] + # + 83. Seleccione el Numero de salida a programar, – 20. El Vista 128FB Cuenta con 20 Salidas (Relevadores que pueden ser programadas por el usuario final.) Output Timer # ? 01 – 20,00= Quit 00 Security & Custom Electronics

146 Honeywell Calendarización.
Introduzca la segunda ventana de tiempo, (ventana de acceso Otorgado), para el día Lunes. Ingrese la primera ventana de tiempo, (Ventana de acceso Denegado), para el día Martes Ingrese la segunda ventana de tiempo, (Ventana de tiempo Otorgado), para el día Martes. 01 0:00 A 00:00 A ZN 01 ENTER OUTPUT # ZN 01 ON TIME ? 00:00AM Security & Custom Electronics

147 Honeywell Calendarización.
Introduzca la segunda ventana de tiempo, (ventana de acceso Otorgado), para el día Lunes. Ingrese la primera ventana de tiempo, (Ventana de acceso Denegado), para el día Martes Ingrese la segunda ventana de tiempo, (Ventana de tiempo Otorgado), para el día Martes. OFF TIME ? 00:00 AM 01 DAYS ? MTWTFSS HIT X X PERMANENT ? 1= SI = NO Security & Custom Electronics

148 Honeywell Calendarización.
ALGUNAS PREGUNTAS DE PROGRAMACION REFERENTES A CALENDARIZACION: Campos de todo el sistema: 1*74 -1*75 Valores del Limite del Relé 2*01-2* Opciones Hora Verano/Invierno 2*11 Autorización de Desconexión fuera de la ventana si ocurre una alarma Campos específicos de particion: 1*76 Relé de control de acceso para esta partición 2*05 Retardo de Auto-Conexión 2*06 Tiempo de aviso de Auto-Conexión 2*07 Retardo de Auto-Desconexión 2*08 Habilitar conexión forzada 2*09 Informes desconexión/conexión por excepción 2*10 Autorización de desconexión sólo en las ventanas Security & Custom Electronics

149 SE IMAGINO USTED QUE QUE LA CALENDARIZCION FUERA TAN SENCILLO !!! ?
Honeywell SE IMAGINO USTED QUE QUE LA CALENDARIZCION FUERA TAN SENCILLO !!! ? Security & Custom Electronics

150 Honeywell Final Modulo 6 Security & Custom Electronics

151 Prueba & Operacion del Sistema.
Honeywell                        Prueba & Operacion del Sistema.                        Honeywell Security & Custom Electronics

152 Honeywell 512 EVENTOS CATEGORIAS ALARMAS PRUEBAS BYPASSES
Operación del Sistema. 512 EVENTOS CATEGORIAS ALARMAS PRUEBAS BYPASSES ABIERTOS/CERRADOS SISTEMA DESPLEGABLE EN EL TECLADO IMPRESO EN IMPRESORA SERIAL Security & Custom Electronics

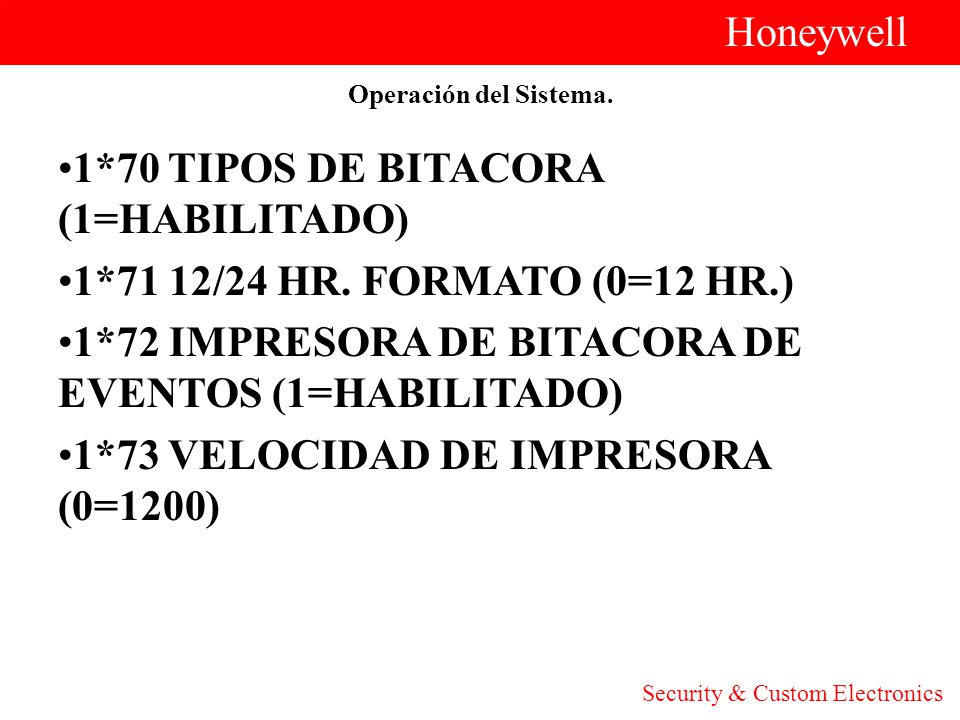

153 1*70 TIPOS DE BITACORA (1=HABILITADO)
Honeywell Operación del Sistema. 1*70 TIPOS DE BITACORA (1=HABILITADO) 1*71 12/24 HR. FORMATO (0=12 HR.) 1*72 IMPRESORA DE BITACORA DE EVENTOS (1=HABILITADO) 1*73 VELOCIDAD DE IMPRESORA (0=1200) Security & Custom Electronics

154 Se requiere módulo serial 4100sm para impresora
Honeywell Operación del Sistema. Se requiere módulo serial 4100sm para impresora 8 bits de datos, no paridad, 1 bit de parada La Longitud del cable debe ser menor a 50ft. Security & Custom Electronics

155 Honeywell Buffer Para Ingresar al Buffer de Eventos es muy sencillo, fuera de programación ingresamos código de instalador + # 60. Modo de Display o, # 61 Modo de Impresora. Ej: # + 60 Modo de Teclado. # + 61 Modo de Impresora. ENTER 0=RECENT 1= COMPLETE DUMP Security & Custom Electronics

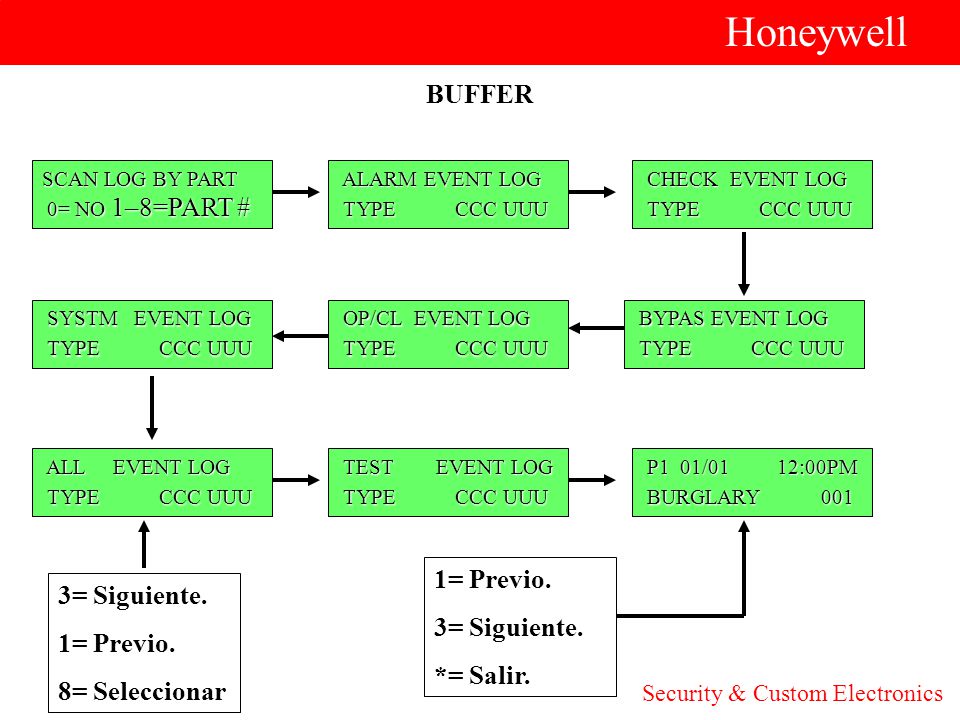

156 Honeywell BUFFER 1= Previo. 3= Siguiente. *= Salir. 3= Siguiente.
SCAN LOG BY PART 0= NO 1–8=PART # ALARM EVENT LOG TYPE CCC UUU CHECK EVENT LOG TYPE CCC UUU SYSTM EVENT LOG TYPE CCC UUU OP/CL EVENT LOG TYPE CCC UUU BYPAS EVENT LOG TYPE CCC UUU ALL EVENT LOG TYPE CCC UUU TEST EVENT LOG TYPE CCC UUU P1 01/ :00PM BURGLARY 1= Previo. 3= Siguiente. *= Salir. 3= Siguiente. 1= Previo. 8= Seleccionar Security & Custom Electronics

157 Honeywell OPERACION DEL TECLADO!!! Security & Custom Electronics

158 Honeywell Desarmar: código + off (1)
Operación del Sistema. Desarmar: código + off (1) Armar away: código + away (2)[Se activan todos los puntos Interiores y perimetrales, con retardo de Entrada] Armar stay: código + stay (3) )[Se activan solamente los puntos perimetrales los interiores se anulan automáticamente, con retardo de Entrada.] Modo Máximo: codigo + Max.(4) )[Se activan todos los puntos Interiores y perimetrales y no proporciona retardo de entrada.] Modo Instantaneo: Codigo + Instant (7) )[Se activan todos los puntos perimetrales sin retardo de Entrada.] Ej: = Armado Total. Security & Custom Electronics

159 SE IMAGINO USTED QUE FUERA TAN SENCILLO !!! ?
Honeywell Operación del Sistema. Modo de Campana Código + Chime (Tecla “9” ) para hablitar y deshabilitar Anular Zona Codigo+Bypass(6)+# Zona (XX) Restablecer Zona La misma operación o: Codigo+off(1) SE IMAGINO USTED QUE FUERA TAN SENCILLO !!! ? Security & Custom Electronics

160 Agregar un código de Usuario.
Honeywell Operación del Sistema. Agregar un código de Usuario. Para agregar un código de usuario es muy sencillo, solo ingresamos la secuencia siguiente, el mismo display nos llevara de la mano. CODIGO DE INSTALADOR NUEVO USUARIO ( ) + CODIGO Ej: Add New User ? 0 = No , 1 = SI Security & Custom Electronics

161 Honeywell Operación del Sistema.
User Number = 004 Enter Auth.Level Ingrese el número de usuario a dar de alta. Seleccione si este usuario Reportará aperturas y cierres. Seleccione si el usuario tendrá alguna llave ínalambrica (RF) Open/Close Rep.? 0 = NO, 1 = SI RF Button ? 0= NO , 1= SI Security & Custom Electronics

162 Honeywell Operación del Sistema.
Seleccione si el Usuario pertenece algún grupo de acceso. Ingrese alguna de las Zonas de la llave ínalambrica (RF). Ej: Si el usuario tiene un 5804,y este esta programado en las Zonas, 24,25,26,27. Basta ingresar solamente una de las 4 Zonas. Seleccione si el usuario podrá ingresar a mas de una partición. ACCES GROUP ? ENTER ENTER BUTTON ZN # ( 001 – 128 ) MULTI-ACCESS ? 0= NO , 1= SI Security & Custom Electronics

163 Honeywell Operación del Sistema.
GLOBAL ARM ? 0= NO , 1= SI Seleccione si el usuario, podrá armar mas de una partición vía armado Global. Seleccione, si el usuario tendrá acceso a la partición mostrada, si tuviese acceso el sistema pedirá nivel de autoridad, y reporte de aperturas y cierres. Al final desplegara el Status de cómo queda configurado el código del Usuario seleccionado. PART.2 SHOP. ? 0= NO , 1= SI PART. 1 A0* WHSE USER AUTH= 3G Security & Custom Electronics

164 COMANDO DE PARTICION “GOTO”
Honeywell Operación del Sistema. COMANDO DE PARTICION “GOTO” Cada teclado es asignado a una partición. Para poder ver información de otra partición, o ejecutar funciones dentro de otra partición, se utiliza el comando GOTO. Para esto, es necesario habilitar el comando GOTO para cada partición localizado en programación en la pregunta 2*18. El comando GOTO es como sigue: CODIGO USUARIO + * + NUMERO DE PARTICION(1-8) El teclado entonces se “convertirá” en uno de la partición seleccionada. Para regresar a la partición origen: * + NUMERO DE PARTICION 0 o hasta después de 120 segundos sin presionar ninguna tecla. Security & Custom Electronics

165 Honeywell Final Modulo 7 Security & Custom Electronics

166 Honeywell Sumario. Usted debe saber : -Palabras Personalizadas.
Programación de Relevadores. Calendarización. Ventanas de tiempo. Lista de Zonas. Prueba & Operación del Sistema. Agregar un Usuario. Security & Custom Electronics

167 Honeywell Preguntas ? Security & Custom Electronics

168 Honeywell El Mantenimiento y la Inspección Regular por Parte del Instalador y las Pruebas Frecuentes por Parte del Usuario Final son Vitales Para la Correcta Operación Continua de este y de Cualquier otro Sistema de Alarma Security & Custom Electronics

169 Honeywell Gracias! Security & Custom Electronics

170 Honeywell Security & Custom Electronics
