La luz está formada por fotones

Presentación del tema: "La luz está formada por fotones"— Transcripción de la presentación:

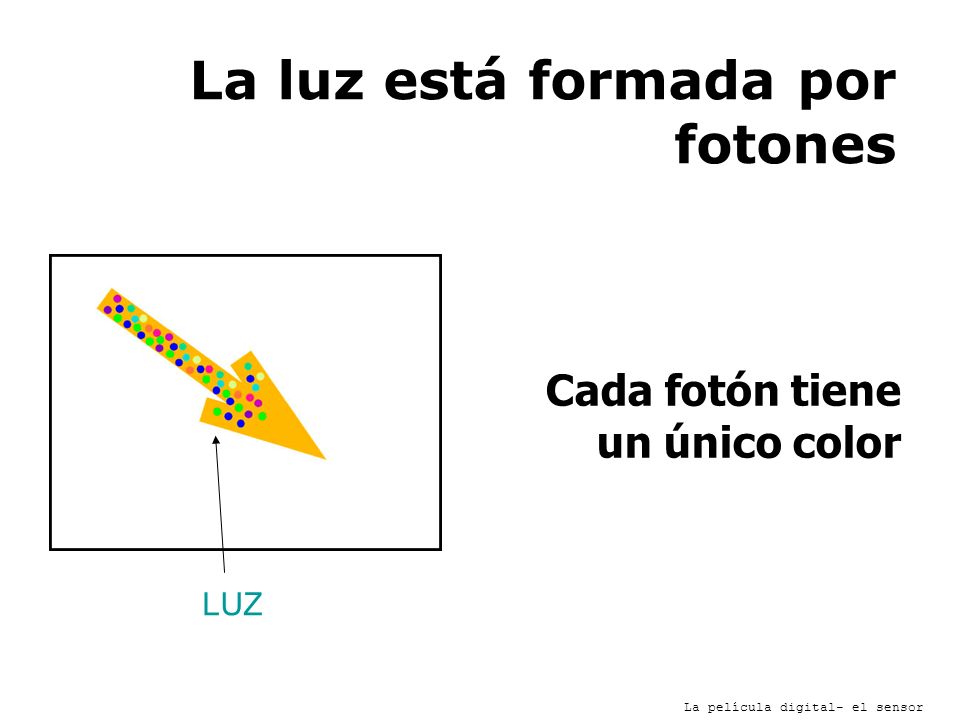

1 La luz está formada por fotones
Cada fotón tiene un único color En la teoría corpuscular de la luz, la radiación electromagnética está formada por fotones cada uno de los cuales se caracteriza por un número que se llama longitud de onda y que percibimos como un color. LUZ La película digital- el sensor

2 El fotón mueve los electrones al chocar con ellos
LUZ FOTÓN (ROJO) ELECTRONES La película digital- el sensor

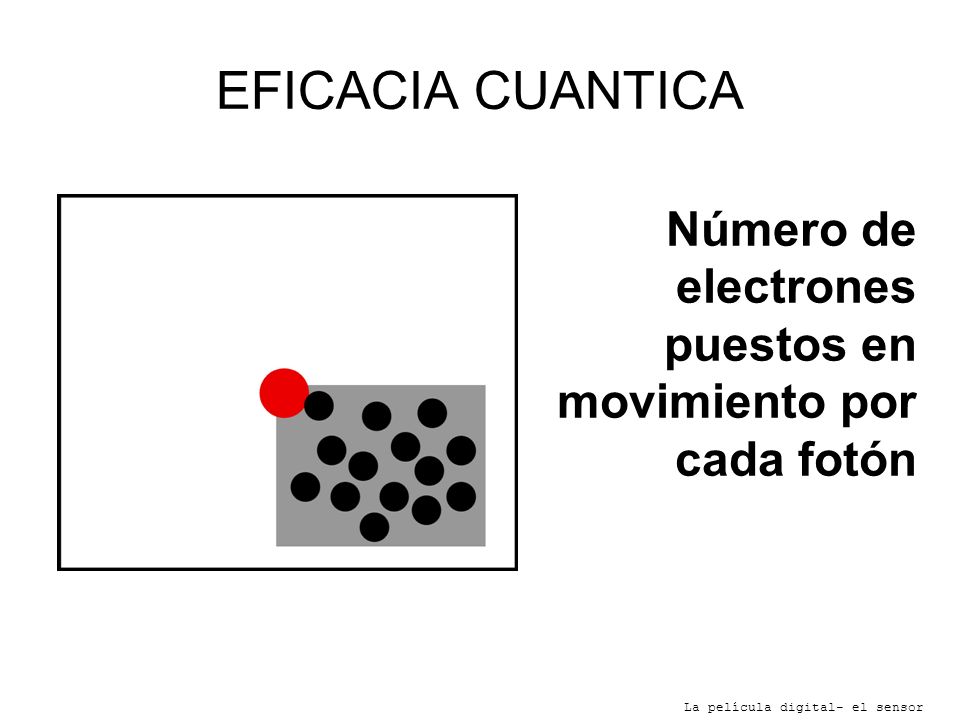

3 EFICACIA CUANTICA Número de electrones puestos en movimiento por cada fotón La eficacia cuántica es la probabilidad de que un fotón de una cierta longitud de onda ponga un electrón en movimiento. La eficacia cuantica depende de la longitud de onda del fotón. La eficacia cuántica es siempre menor que uno. La película digital- el sensor

4 EFICACIA CUANTICA Número de electrones puestos en movimiento por cada fotón La película digital- el sensor

5 EFICACIA CUANTICA Número de electrones puestos en movimiento por cada fotón La película digital- el sensor

6 EFICACIA CUANTICA Número de electrones puestos en movimiento por cada fotón La película digital- el sensor

7 EFICACIA CUANTICA Número de electrones puestos en movimiento por cada fotón La película digital- el sensor

8 EFICACIA CUANTICA Número de electrones puestos en movimiento por cada fotón La película digital- el sensor

9 EFICACIA CUANTICA El número de electrones en movimiento depende del color del fotón La película digital- el sensor

10 LA EFICACIA CUANTICA DEPENDE DE LA LONGITUD DE ONDA DEL FOTÓN
La película digital- el sensor

11 LA EFICACIA CUANTICA DEPENDE DE LA LONGITUD DE ONDA DEL FOTÓN
La película digital- el sensor

12 LA EFICACIA CUANTICA DEPENDE DE LA LONGITUD DE ONDA DEL FOTÓN
La película digital- el sensor

13 El SENSOR DE ESTADO SÓLIDO
Un electrodo de metal (La puerta) Sobre una base de silicio tipo N o P (El sustrato) La película digital- el sensor

14 La fotocélula es un condensador controlado por tensión
El SENSOR DE ESTADO SÓLIDO La fotocélula es un condensador controlado por tensión Una VC aplicada a la puerta y el sustrato Bajo la puerta aparece una zona de almacenamiento (región de deplexión) La película digital- el sensor

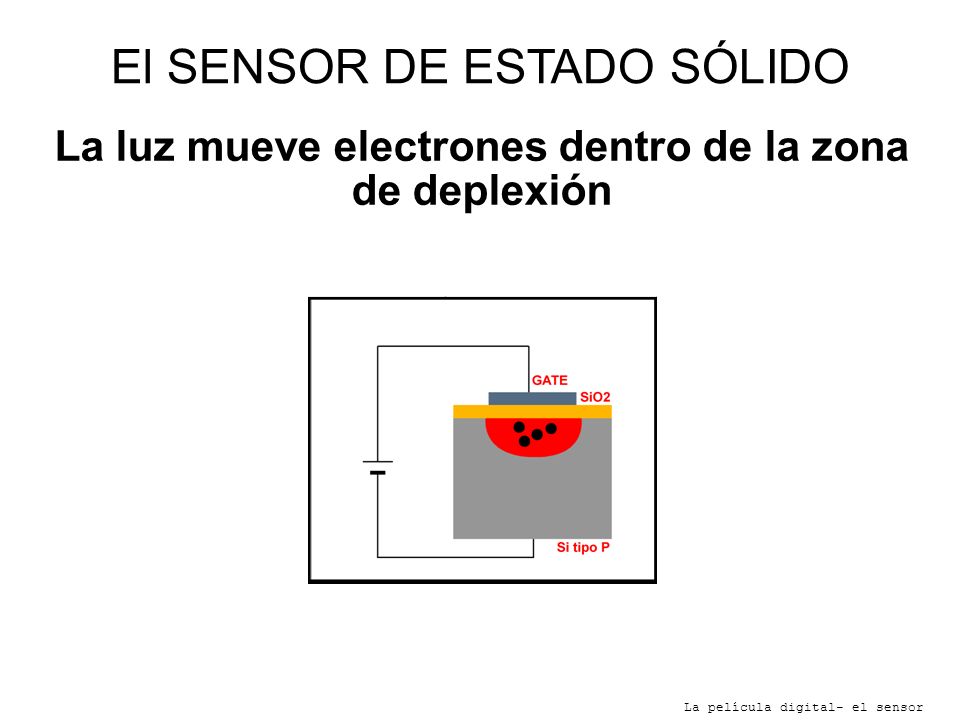

15 La luz mueve electrones dentro de la zona de deplexión
El SENSOR DE ESTADO SÓLIDO La luz mueve electrones dentro de la zona de deplexión La película digital- el sensor

16 La luz mueve electrones dentro de la zona de deplexión
El SENSOR DE ESTADO SÓLIDO La luz mueve electrones dentro de la zona de deplexión La película digital- el sensor

17 La luz mueve electrones dentro de la zona de deplexión
El SENSOR DE ESTADO SÓLIDO La luz mueve electrones dentro de la zona de deplexión La película digital- el sensor

18 La luz mueve electrones dentro de la zona de deplexión
El SENSOR DE ESTADO SÓLIDO La luz mueve electrones dentro de la zona de deplexión La película digital- el sensor

19 La luz mueve electrones dentro de la zona de deplexión
El SENSOR DE ESTADO SÓLIDO La luz mueve electrones dentro de la zona de deplexión La película digital- el sensor

20 El SENSOR DE ESTADO SÓLIDO
Un CCD consiste en muchas puertas colocadas sobre el mismo sustrato Al menos dos alimentaciones se alternan La película digital- el sensor

21 El SENSOR DE ESTADO SÓLIDO
Variando periodicamente la tensión de las puertas movemos los electrones La película digital- el sensor

22 La imagen es: “en blanco y negro”
NO HAY MANERA DE DIFERENCIAR LOS ELECTRONES PRODUCIDOS POR CADA TIPO DE FOTÓN La imagen es: “en blanco y negro” La película digital- el sensor

23 ...colocamos un filtro de color delante de cada pixel
Para producir una imagen en color... ...colocamos un filtro de color delante de cada pixel La película digital- el sensor

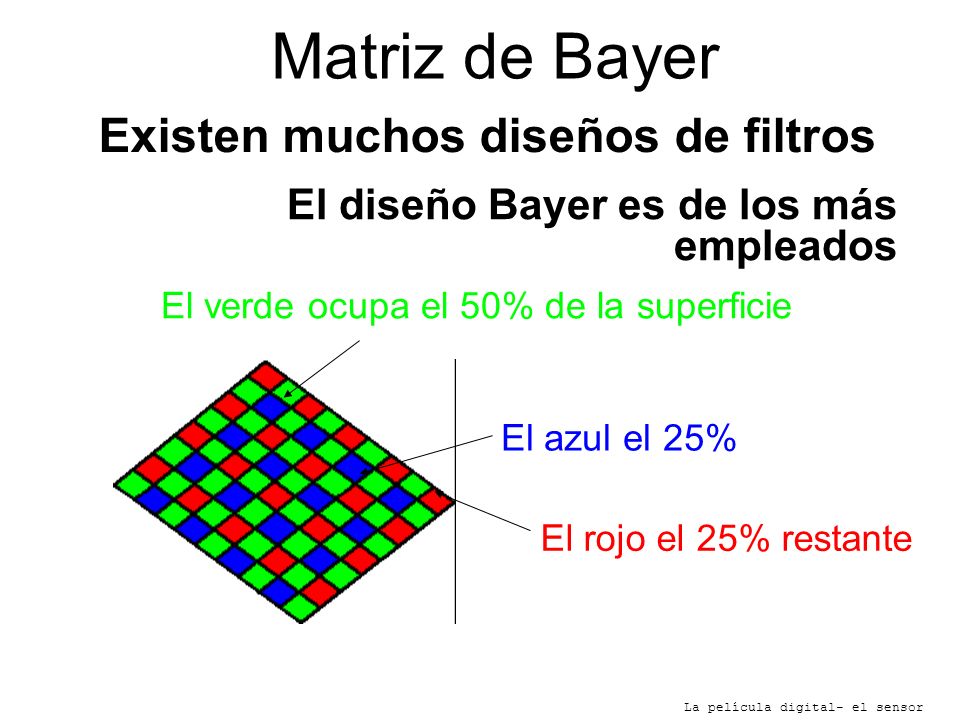

24 Existen muchos diseños de filtros
Matriz de Bayer Existen muchos diseños de filtros El diseño Bayer es de los más empleados El verde ocupa el 50% de la superficie El azul el 25% El rojo el 25% restante La película digital- el sensor

25 La respuesta de un sensor es lineal
Transformaciones La respuesta de un sensor es lineal Pendiente recta Producen cambios iguales en la respuesta Cambios iguales en las sombras La película digital- el sensor

26 Pero nuestra mirada no lo es
Transformaciones Pero nuestra mirada no lo es Transformamos los datos del sensor: -Equilibrio de grises -Realce de contraste de los tonos medios -Corrección de gamma La película digital- el sensor

27 Transformaciones Resultado: Una curva de respuesta no lineal
La película digital- el sensor

28 Tipos de imagen Imagen fotométrica Imagen perceptiva (Scene referred)
Datos directos del sensor Sin equilibrio de grises Lineal Relación conocida causa-efecto Imagen sin vida Imagen perceptiva (Output referred) Datos transformados Con equilibrio de grises No lineal Relación causa-efecto indeterminada Imagen agradable de ver La película digital- el sensor
