GEOMETRIA DESCRIPTIVA MONGE -CONJUNTO

Presentación del tema: "GEOMETRIA DESCRIPTIVA MONGE -CONJUNTO"— Transcripción de la presentación:

1 GEOMETRIA DESCRIPTIVA MONGE -CONJUNTO

2

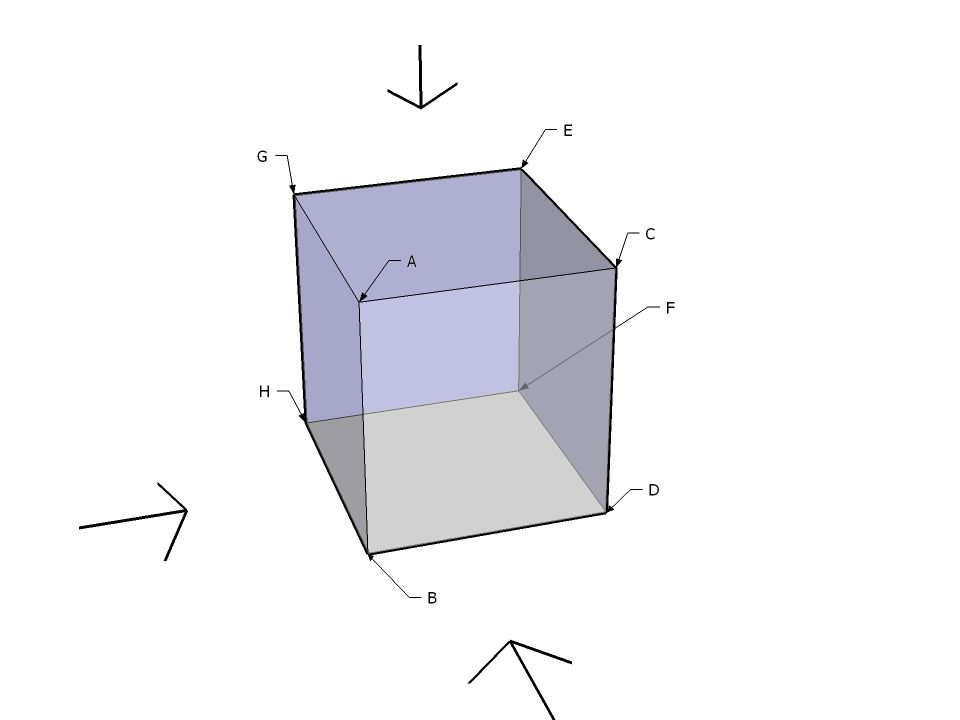

3

4

5

6

7

8

9

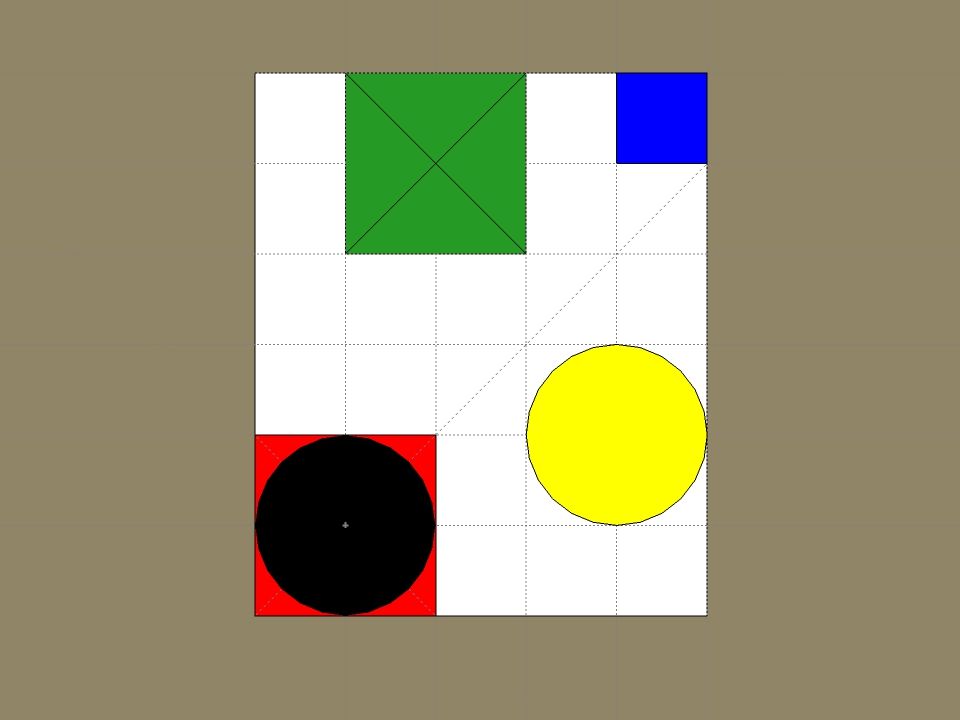

10

11

12

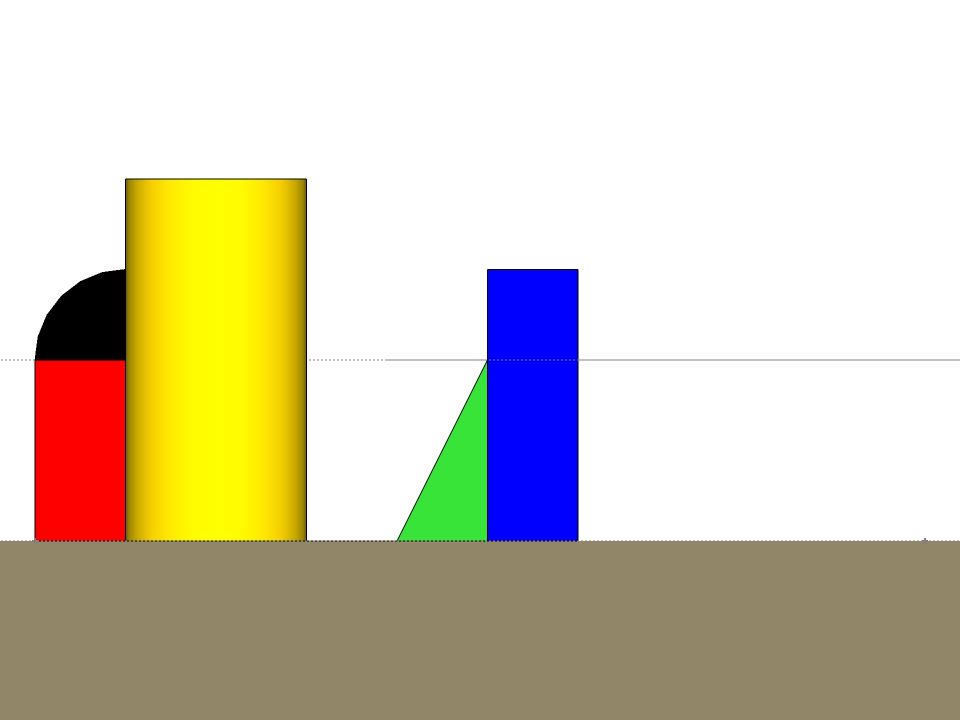

13

14

15

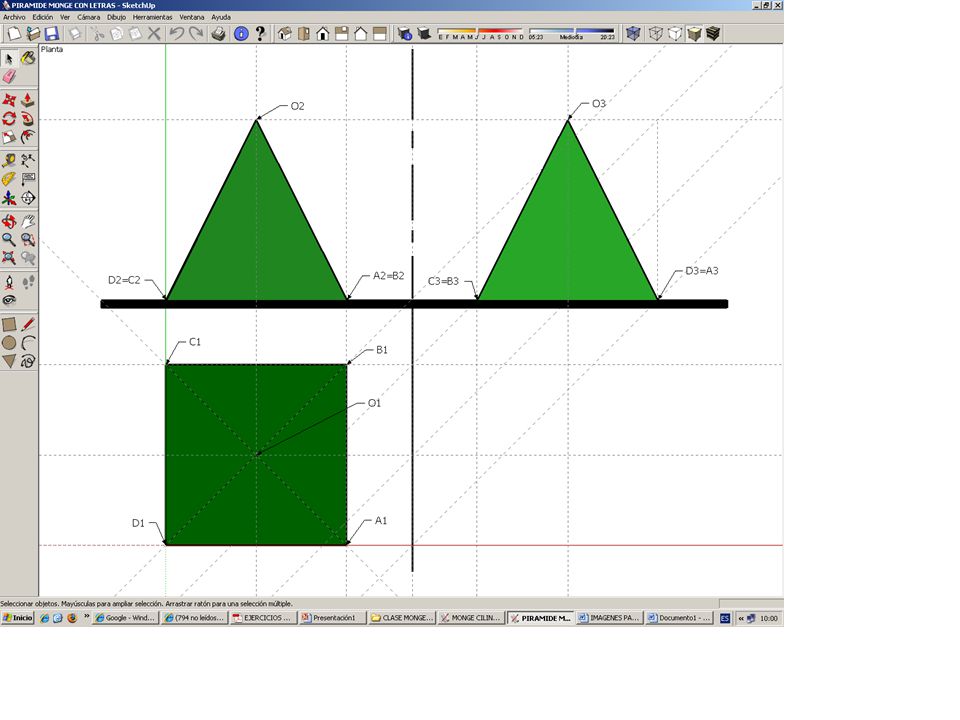

16

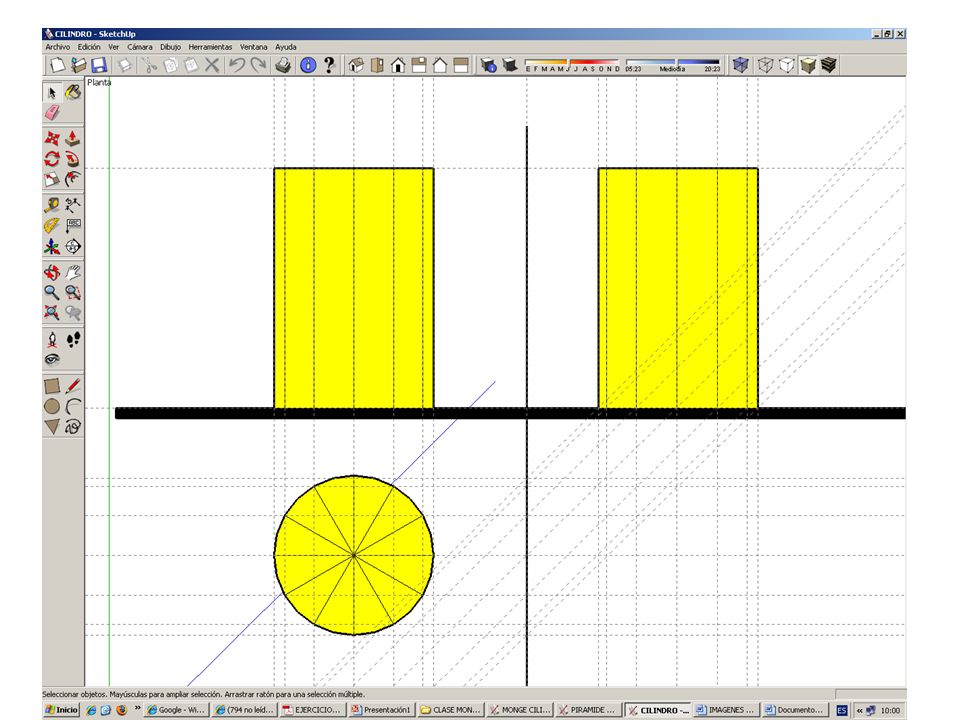

17

18

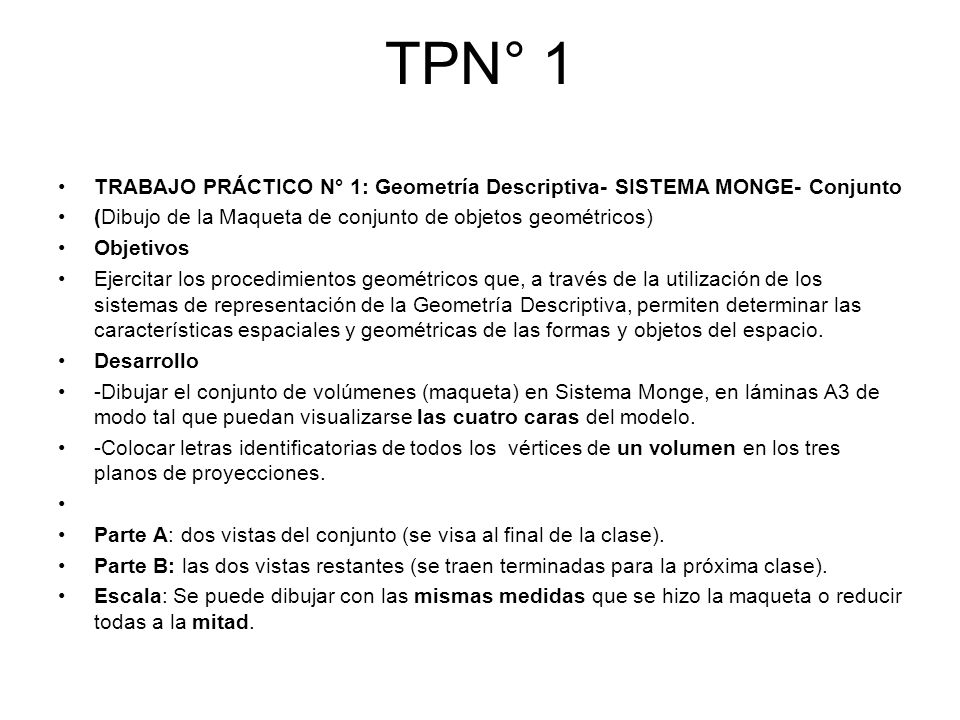

19 TPN° 1 TRABAJO PRÁCTICO N° 1: Geometría Descriptiva- SISTEMA MONGE- Conjunto (Dibujo de la Maqueta de conjunto de objetos geométricos) Objetivos Ejercitar los procedimientos geométricos que, a través de la utilización de los sistemas de representación de la Geometría Descriptiva, permiten determinar las características espaciales y geométricas de las formas y objetos del espacio. Desarrollo -Dibujar el conjunto de volúmenes (maqueta) en Sistema Monge, en láminas A3 de modo tal que puedan visualizarse las cuatro caras del modelo. -Colocar letras identificatorias de todos los vértices de un volumen en los tres planos de proyecciones. Parte A: dos vistas del conjunto (se visa al final de la clase). Parte B: las dos vistas restantes (se traen terminadas para la próxima clase). Escala: Se puede dibujar con las mismas medidas que se hizo la maqueta o reducir todas a la mitad.

20 Consideraciones generales:
Tener especial atención en lo siguiente: -diagramación de la lámina -prolijidad e higiene en la lámina -rótulo (puede traerlo hecho de la casa) no hacer recuadro -rotar el modelo, no girarlo en vertical -el ángulo para determinar el plano de perfil es de 45º. -tipos de líneas -transparencias (deben estar todas las transparencias dibujadas). -prolijidad en los números y letras que colocan para nombrar puntos de un volumen. - Rotar el objeto apoyado sobre el plano horizontal, no voltearlo. -Valores de líneas (grosor): línea de tierra línea de encuentro entre PI 2 y PI 3.(trazos largos y cortos- no puntos) líneas propias del volumen diferenciando valores según proximidad al observador. línea de borde de plano PI 1-desde la L.T. hacia abajo transparencias (líneas de trazos -prolijas-espacios cortos y regulares) líneas de proyección (continuas, no de trazos)

21 A las 20 hs. Se realizará una corrección grupal con “colgada” de las láminas realizadas en clase (Parte A). Se tomará asistencia con el trabajo práctico realizado en clase. La Parte B se trae terminada para la clase próxima. Nota: No olvidar de abrochar este enunciado al Trabajo Práctico. ENTREGA: Próxima clase. A las 15,30 hs se registrará la asistencia individual con la FICHA PERSONAL que será sellada a la entrada y a la salida de la clase teórica en el Auditorio. Finalizada la clase teórica, cada alumno se dirigirá al taller donde su Docente de Grupo procederá a visar los trabajos prácticos. No se visarán trabajos incompletos. Se considerarán Fuera de término. No está permitido trabajar en el horario de la clase teórica.
