Amplificadores para otros biopotenciales

Presentación del tema: "Amplificadores para otros biopotenciales"— Transcripción de la presentación:

1 Amplificadores para otros biopotenciales

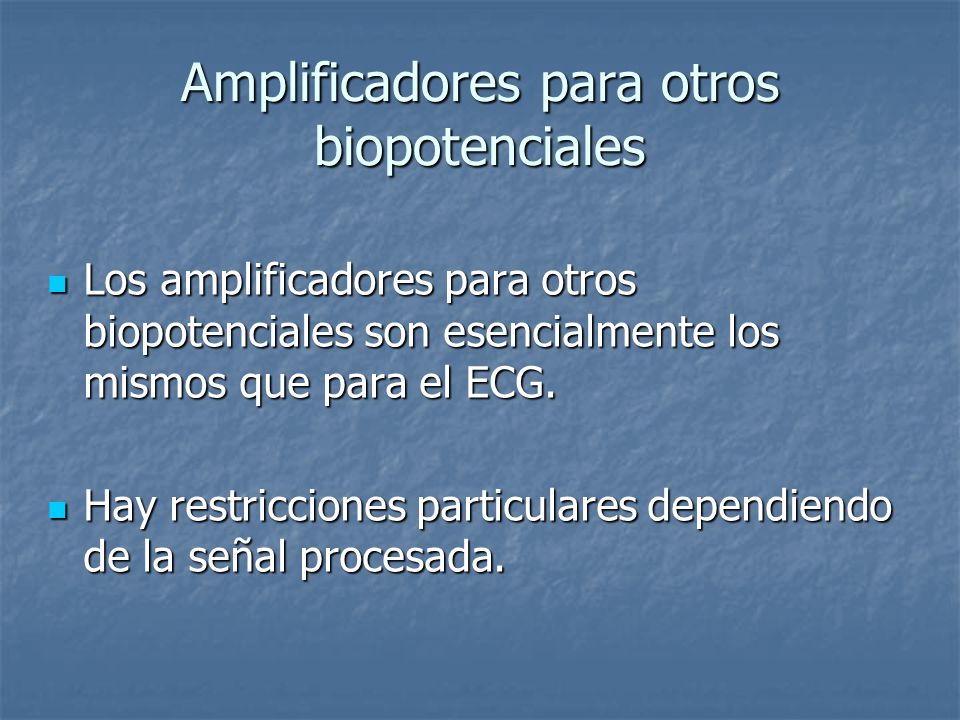

Los amplificadores para otros biopotenciales son esencialmente los mismos que para el ECG. Hay restricciones particulares dependiendo de la señal procesada.

2 Amplificadores para otros biopotenciales
Restricciones en frecuencia y amplitud

3 Amplificadores para otros biopotenciales
El amplificador diseñado debe trabajar en el rango específico. Responder en el ancho de banda de la señal a medir. La interfaz electrodo-amplificador debe garantizar un buen acople. El amplificador debe tener una corriente de “bias” baja para minimizar el efecto del artefacto del electrodo.

4 Amplificador electromiográfico

5 Amplificadores electromiográfico
El ancho de banda: KHz aprox. Amplitud: 100 µV - 90 mV. Dada la frecuencia de corte inferior se pueden filtrar más fácil los artefactos por movimiento.

6 Amplificador electromiográfico
Si se emplean electrodos superficiales la señal medida es de 0.1 a 1 mV. La impedancia de los electrodos superficiales es de 200 a 5000 Ω. Los electrodos insertables tienen amplitudes de un orden de magnitud mayor. La impedancia de fuente de los insertables es mucho mayor.

7 Amplificadores para electrodos intracelulares

8 Amplificadores para electrodos intracelulares

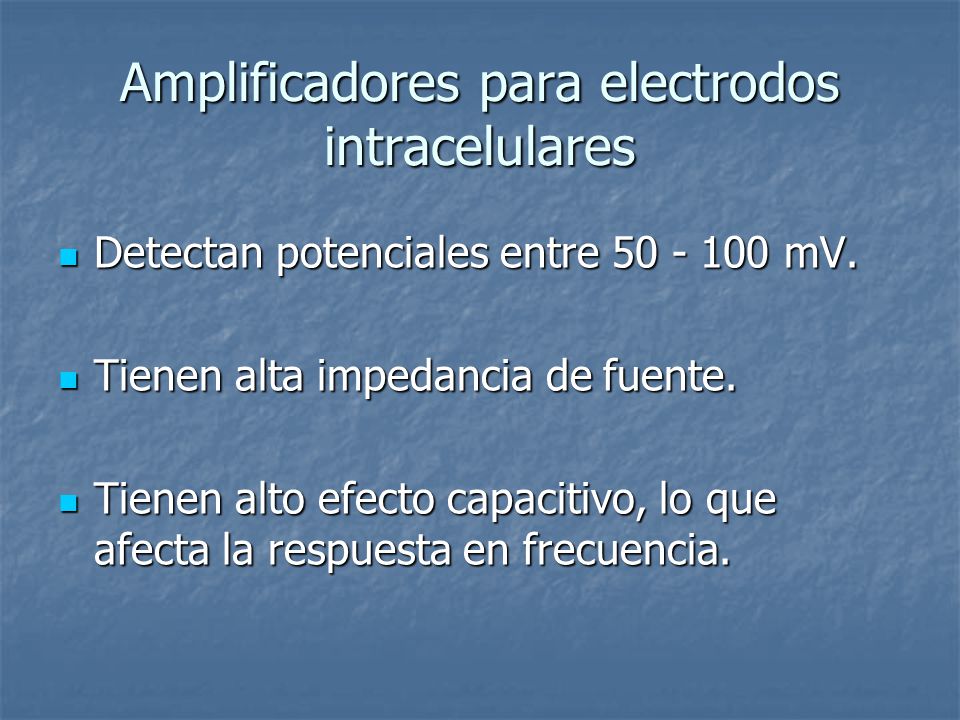

Detectan potenciales entre mV. Tienen alta impedancia de fuente. Tienen alto efecto capacitivo, lo que afecta la respuesta en frecuencia.

9 Amplificadores para electrodos intracelulares

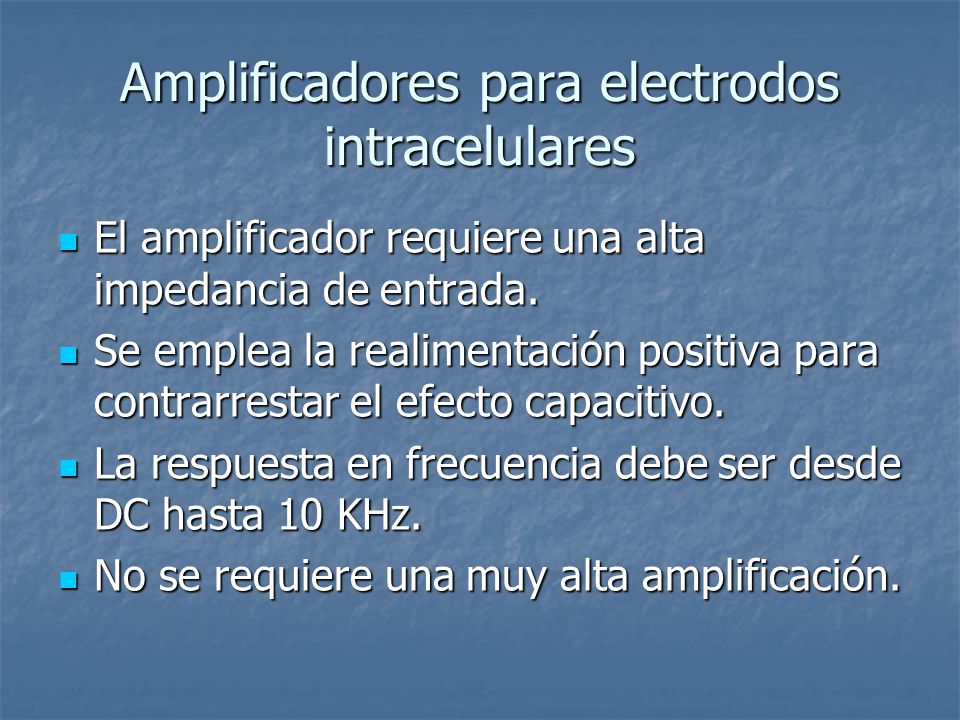

El amplificador requiere una alta impedancia de entrada. Se emplea la realimentación positiva para contrarrestar el efecto capacitivo. La respuesta en frecuencia debe ser desde DC hasta 10 KHz. No se requiere una muy alta amplificación.

10 Amplificadores para electrodos intracelulares
Preamplificador básico Rs uo v i Avuo Av Cf ii + (b) (a) - Cs Es Micropipeta

11 Amplificadores para electrodos intracelulares

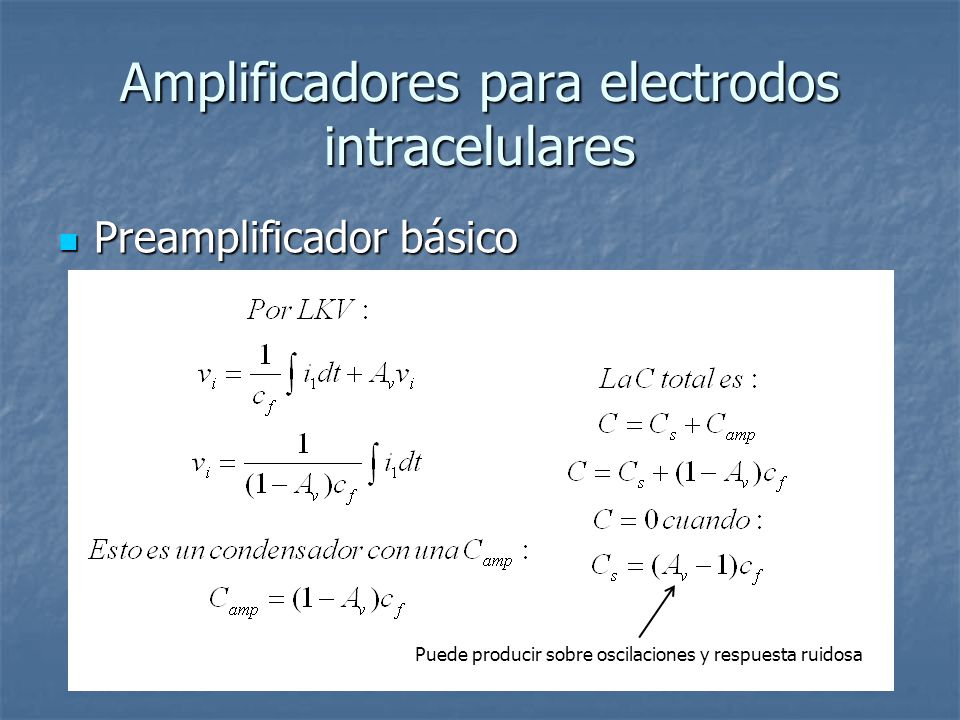

Preamplificador básico Puede producir sobre oscilaciones y respuesta ruidosa

12 Amplificador electroencefalográfico

13 Amplificador electroencefalográfico

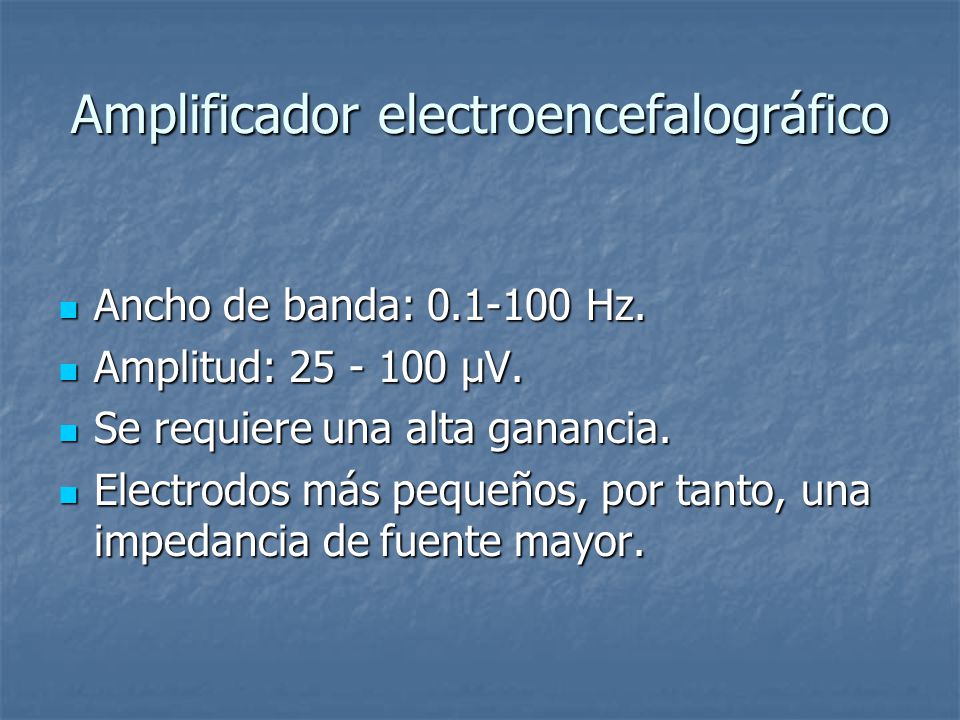

Ancho de banda: Hz. Amplitud: µV. Se requiere una alta ganancia. Electrodos más pequeños, por tanto, una impedancia de fuente mayor.

14 Amplificador electroencefalográfico
Se requiere una impedancia de entrada muy alta. Hay mucha interferencia de los voltajes en modo común. Se requieren amplificadores de alta CMRR Se requieren amplificadores de bajo ruido.

15 Preamplificador de biopotenciales

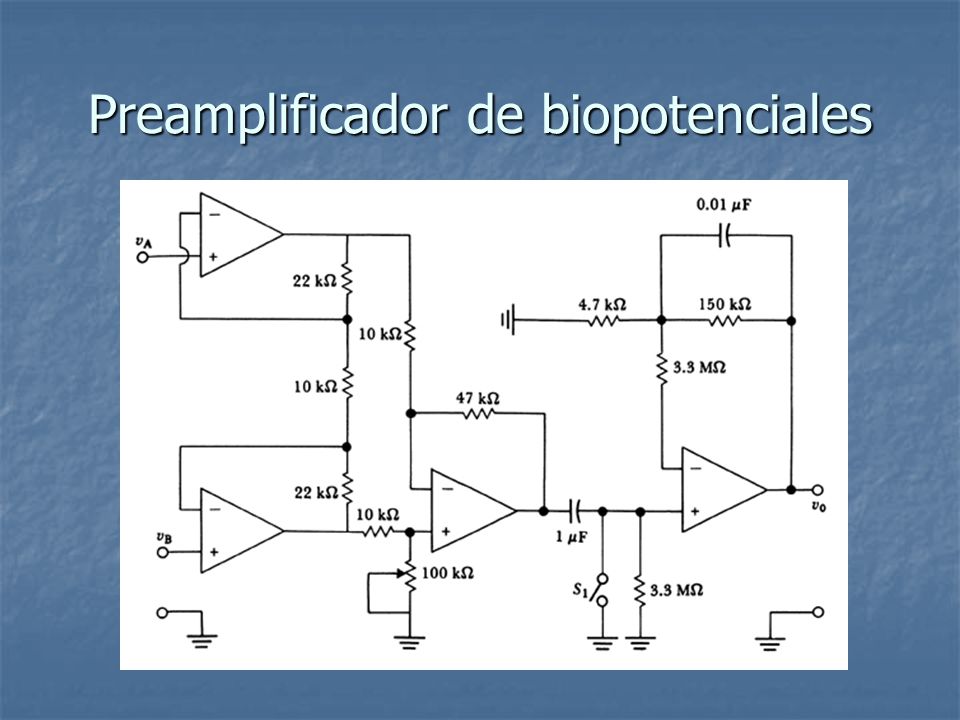

16 Preamplificador de biopotenciales
Es un bloque común para varios biopotenciales. Debe tener bajo ruido. Se debe acoplar directamente a los electrodos (sin capacitores en serie).

17 Preamplificador de biopotenciales
Pueden ocurrir voltajes de polarización en los electrodos, lo que puede causar offset en la entrada. Generalmente tienen poca ganancia para evitar amplificar demasiado el offset. Pueden presentar saturación por la presencia del offset. Se pueden acoplar capacitivamente con las etapas siguientes.

18 Preamplificador de biopotenciales
Debe tener alta impedancia de entrada. Debe tener una alta CMRR. Debe estar aislado eléctricamente de las otras etapas. Se puede alimentar con baterías o una fuente aislada.

19 Preamplificador de biopotenciales

20 Otros procesadores de Biopotenciales
Cardiotacómetro Amplificador de bioinstrumentación ECG Filtro pasabajas Fc 30 Hz Filtro pasaaltas O derivador Fc 2 Hz Comparador umbral Contador de Pulsos y cálculo Frecuencia cardiaca

21 Otros procesadores de Biopotenciales
Integrador electromiográfico Switch Absolute- value circuit Monostable multivibrator Comparator C EMG Integrator - + R P1 v t u1 Counter u2 u3

22 Otros procesadores de Biopotenciales

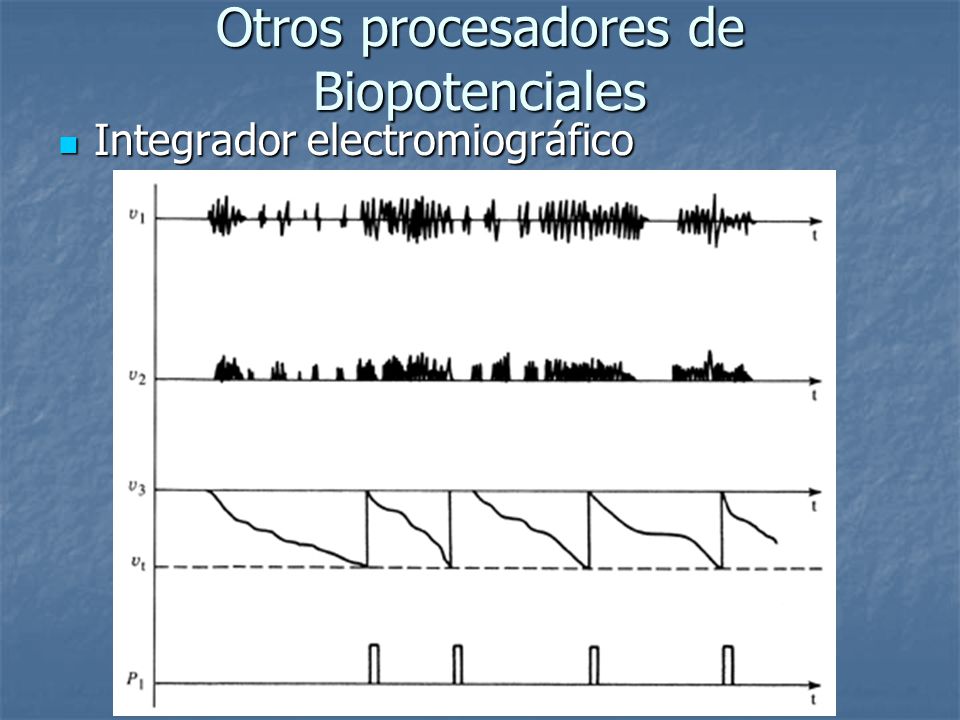

Integrador electromiográfico

23 Otros procesadores de Biopotenciales
Potenciales evocados y promediadores de señal

24 Otros procesadores de Biopotenciales
Promediado para eliminar ruido aleatorio

25 Otros procesadores de Biopotenciales
ECG fetal

26 Otros procesadores de Biopotenciales
ECG fetal Electrodos abdominales Pecho Amplificador Interruptor Analógico Detector de umbral Registrador M F+M F

27 Otros procesadores de Biopotenciales

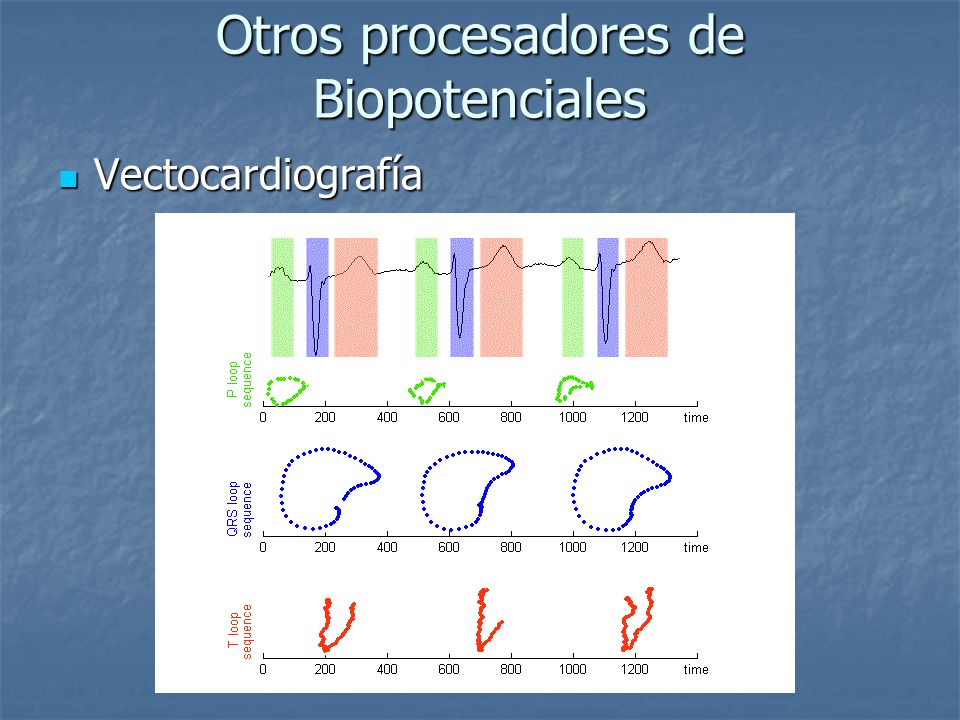

Vectocardiografía

28 Otros procesadores de Biopotenciales
Vectocardiografía Generador rampa Reloj In 1 In 2 X Y Z Osciloscopio

29 Otros procesadores de Biopotenciales
Monitores cardiacos Son combinaciones de varios equipos para el monitoreo cardiaco. Entre ellos están: ECG Cardiotacómetros Vectocardiógrafos Detección de fallo en la sonda

30 Otros procesadores de Biopotenciales

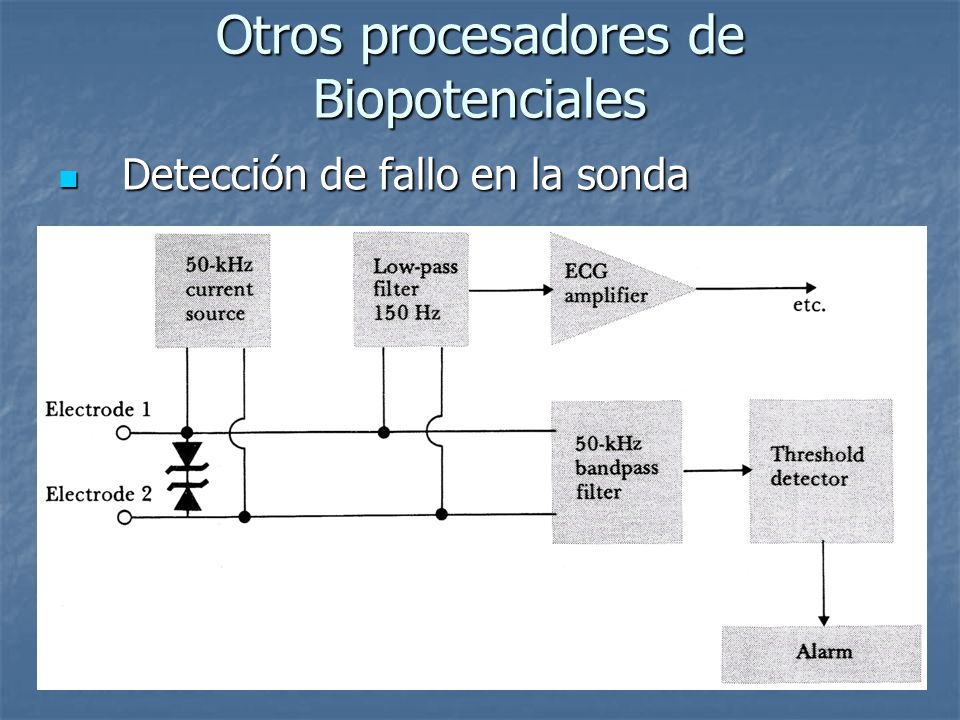

Detección de fallo en la sonda
