Join us on Twitter: #AU2013 Acelerando los flujos de trabajo de simulación dinámica y animaciones a través de la nueva herramienta Joint en Autodesk® Inventor®

Presentación del tema: "Join us on Twitter: #AU2013 Acelerando los flujos de trabajo de simulación dinámica y animaciones a través de la nueva herramienta Joint en Autodesk® Inventor®"— Transcripción de la presentación:

1 Join us on Twitter: #AU2013 Acelerando los flujos de trabajo de simulación dinámica y animaciones a través de la nueva herramienta Joint en Autodesk® Inventor® Sergio Duran Especialista de Aplicaciones Instructor Certificado de Autodesk, ACI

2 Autodesk Inventor 2014 tiene un gran conjunto de nuevas herramientas y opciones en el ambiente de ensamble que ayudan a agilizar el proceso de diseño. En esta clase les enseñaré a mejorar la productividad empleando estas nuevas herramientas y mejoras que han redefinido por completo el flujo de trabajo de ensamble. Aprende a crear relaciones para ahorrar tiempo al definir el tipo de conexión, posición y el movimiento de componentes en un solo paso. Por último, en la clase se demostrará como crear tanto simulaciones dinámicas y animaciones desde relaciones. Resumen de la clase

3 Al final de esta clase usted estará en la capacidad de:  Comunicar las ventajas de las nuevas herramientas de ensamble que determinan el movimiento y la posición correcta de los componentes  Crear relaciones empleando el nuevo comando Joint  Explicar como las relaciones ayudan a crear simulaciones dinámicas mucho mas rápido  Demostrar como animar un modelo de Inventor aprovechando las relaciones Objetivos claves de aprendizaje

4 Las nuevas herramientas mas sobresalientes en el proceso de ensamble

5  Primer componente Grounded o ungrounded  Grounded o ungrounded en el instante  Visualización de componentes grounded Opciones de Grounded

6 Demo

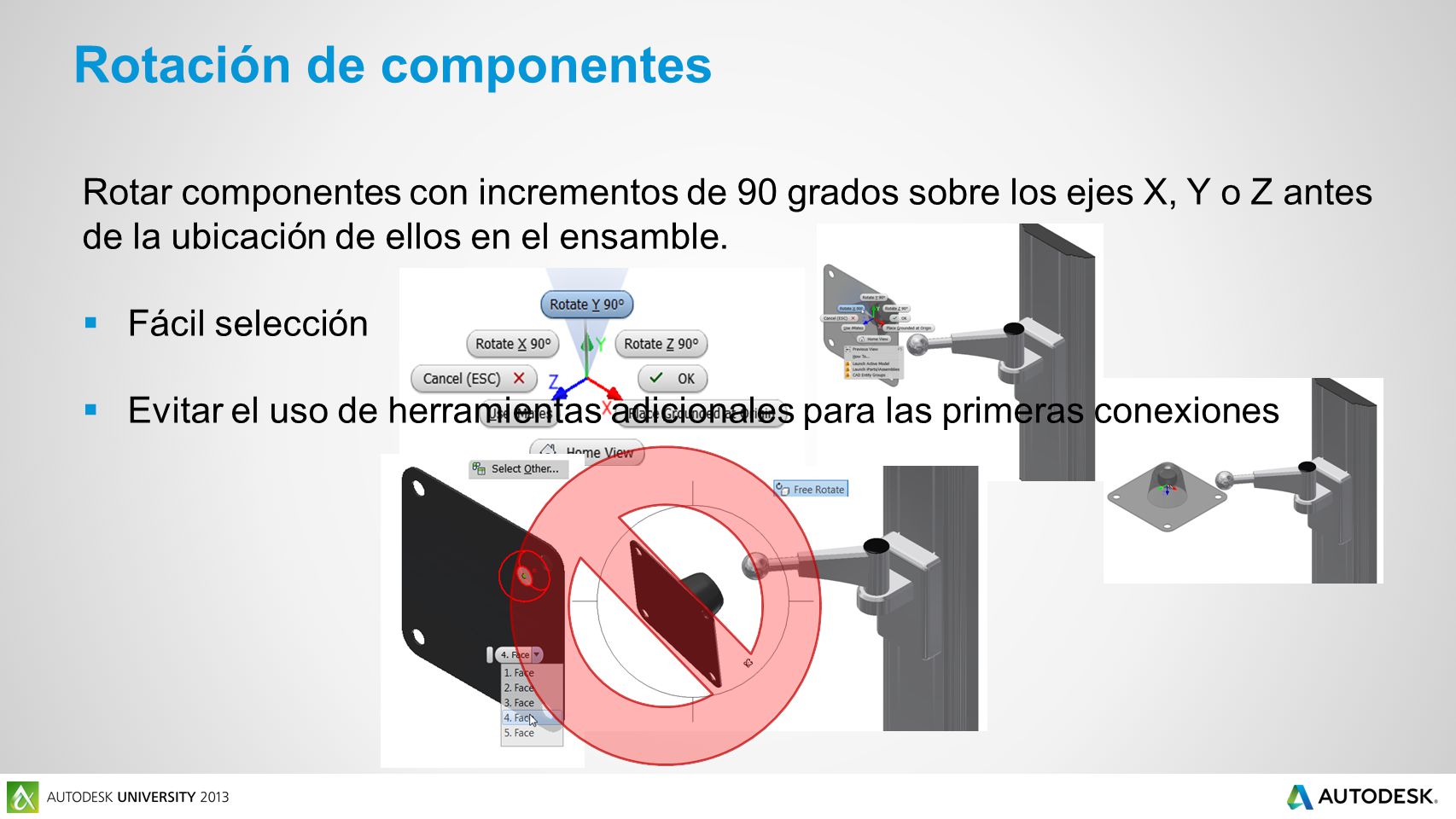

7 Rotar componentes con incrementos de 90 grados sobre los ejes X, Y o Z antes de la ubicación de ellos en el ensamble.  Fácil selección  Evitar el uso de herramientas adicionales para las primeras conexiones Rotación de componentes

8  Free Move  Comandos para la visualización de las relaciones Administración y análisis de las relaciones

9  Mejora visual  Vector dirección  Valor del ángulo  Regla de la mano derecha ya no es una preocupación Opciones visuales para las restricciones angulares

10 Demo

11 Creación de relaciones empleando la nueva herramienta Joint

12 Método de un solo paso para posicionar componentes y definir movimiento  Tipo de conexión  Definición de movimiento  Posicionar componentes Herramienta Joint

13  Mayor claridad – Define explícitamente movimiento  Mayor facilidad – Método fácil para principiantes  Mayor rapidez – Menor cantidad de clics y relaciones para obtener los mismos resultados Beneficios

14 Demo

15 Creación de simulaciones dinámicas mediante la conversión de juntas de ensamble

16 Es un ambiente de Autodesk Inventor Professional que proporciona herramientas para construir un mecanismo funcional  Juntas mecánicas  Parámetros dinámicos fricción, amortiguación y rigidez  Cargas, velocidades y aceleraciones Ambiente de simulación dinámica

17 Relaciones y juntas mecánicas Relaciones Juntas y restricciones de ensamble  Remueve grados de libertad (DOF)  Restricciones  Definen posición Juntas de ensamble  Definen movimiento y posición  Solo geometría  6 DOF – 3R & 3T Juntas Mecánicas  Adiciona grados de libertad (DOF)  Crean movimiento  Parámetros dinámicos – fricción, rigidez y amortiguación  0 DOF

18  Métodos Conversión automática Juntas y restricciones Conversión manual Solo restricciones Creación manual Creación de juntas mecánicas Assembly Joint (New in 2014) Mechanical Joint (Standard Joint in Dynamic Simulation) RigidWelding RotationalRevolution SliderPrismatic Cylindrical Planar BallSpherical -Point-Line -Line-Plane -Point-Plane No Joints/RelationshipsSpatial

19 Combinación de restricciones que elimina mas grados de libertad de los que puede contener un objeto. Redundancia

20 Demo

21 Creación de una animación aprovechando las relaciones

22  Drive Constraint  Inventor Studio Herramienta de mercadeo y presentaciones  Desde los resultados de simulación dinámica  Animación de los parámetros  Animación de las restricciones (solamente restricciones)  Animación de representaciones de posición (solamente restricciones) Animaciones

23 Demo
