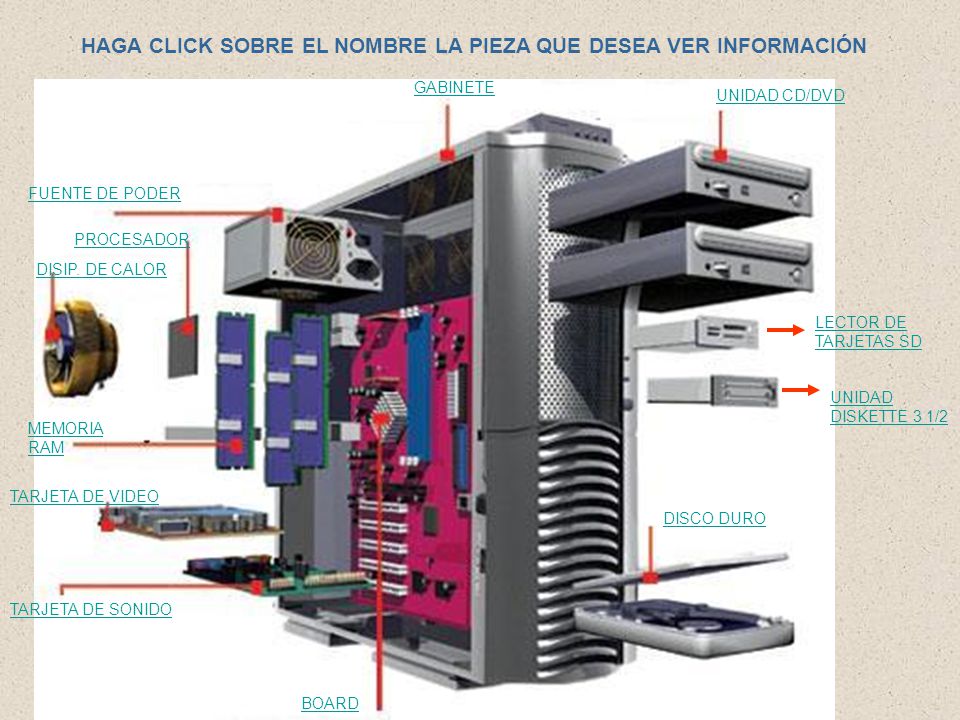

1 HAGA CLICK SOBRE EL NOMBRE LA PIEZA QUE DESEA VER INFORMACIÓN
GABINETE UNIDAD CD/DVD FUENTE DE PODER PROCESADOR DISIP. DE CALOR LECTOR DE TARJETAS SD UNIDAD DISKETTE 3 1/2 MEMORIA RAM TARJETA DE VIDEO DISCO DURO TARJETA DE SONIDO BOARD

2 También conocido como Torre, se dividen en dos grandes grupos:
GABINETE También conocido como Torre, se dividen en dos grandes grupos: Los de tipo AT y los ATX, los primeros ya no se fabrican porque con la aparición de nuevos elementos para mejorar los PC, se requiere de mayor espacio, el cual lo brinda las torres ATX. La torre es el “cuerpo” del PC, en el se alojan todos los componentes de este Una forma sencilla de identificar si una torre es AT o ATX, es mirar cuantas bahías de 5 ¼ “ (para CD/DVD) tiene. Las AT sólo tienen dos, mientras que las ATX tienen cuatro o más. En base a esto podemos decir que la torre de la imagen es de tipo ATX BAHIAS ¼” PARA UNIDADES DE CD/DVD VOLVER AL INICIO

3 FUENTE DE PODER La fuente de poder es la encargada de recibir la energía del toma corriente de la pared, el cual entrega entre 110 y 220 Voltios, y la modifica para suministrarle a la board sólo lo necesario que es entre 3 y 5 Voltios. Al igual que las torres, la fuente de poder también se dividen en AT y ATX, se identifican por la forma del conector como se ve en la imagén Los voltajes que entrega la fuente de poder son: Cable Amarillo : 12 Voltios Cable Azul : - 12 Voltios Cable Rojo : 5 Voltios Cable verde : Cable blanco : - 5 Voltios Cable negro : Neutro VOLVER AL INICIO

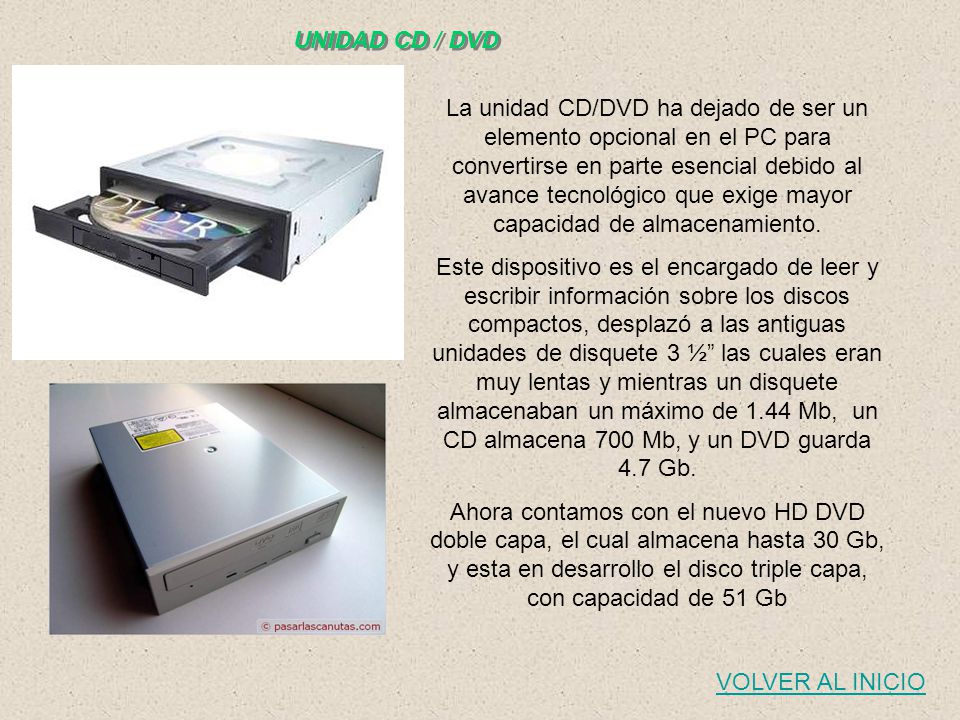

4 UNIDAD CD / DVD La unidad CD/DVD ha dejado de ser un elemento opcional en el PC para convertirse en parte esencial debido al avance tecnológico que exige mayor capacidad de almacenamiento. Este dispositivo es el encargado de leer y escribir información sobre los discos compactos, desplazó a las antiguas unidades de disquete 3 ½” las cuales eran muy lentas y mientras un disquete almacenaban un máximo de 1.44 Mb, un CD almacena 700 Mb, y un DVD guarda 4.7 Gb. Ahora contamos con el nuevo HD DVD doble capa, el cual almacena hasta 30 Gb, y esta en desarrollo el disco triple capa, con capacidad de 51 Gb VOLVER AL INICIO

5 MICROPROCESADOR Por la forma en que se conectan a la board, los microprocesadores se dividen en: De pines (Fig. 1) De contacto (Fig. 2) El microprocesador es el “cerebro” del PC, existen diferentes clasificaciones de acuerdo a su composición interna, a su velocidad, y a la forma en como se instala en la placa base (Board) entre otras características. Algunos tipos de microprocesadores son: De un núcleo Doble núcleo (core 2 ó Dual core) Cuatro núcleos quad core (recién lanzados al mercado) La velocidad de trabajo de este importante elemento se mide en Mhz (mega hercios) y los últimos modelos que han aumentado enormemente el rendimiento, son medidos en Ghz (1 giga hercio = 1000 Mhz) Fig. 1 Fig. 2 VOLVER AL INICIO

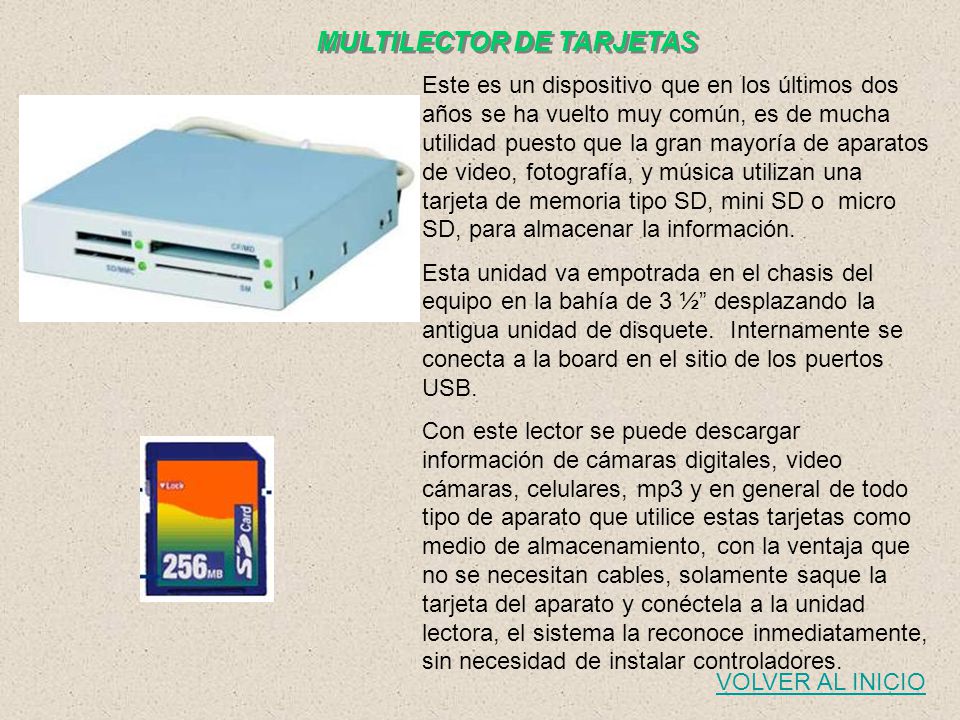

6 MULTILECTOR DE TARJETAS
Este es un dispositivo que en los últimos dos años se ha vuelto muy común, es de mucha utilidad puesto que la gran mayoría de aparatos de video, fotografía, y música utilizan una tarjeta de memoria tipo SD, mini SD o micro SD, para almacenar la información. Esta unidad va empotrada en el chasis del equipo en la bahía de 3 ½” desplazando la antigua unidad de disquete. Internamente se conecta a la board en el sitio de los puertos USB. Con este lector se puede descargar información de cámaras digitales, video cámaras, celulares, mp3 y en general de todo tipo de aparato que utilice estas tarjetas como medio de almacenamiento, con la ventaja que no se necesitan cables, solamente saque la tarjeta del aparato y conéctela a la unidad lectora, el sistema la reconoce inmediatamente, sin necesidad de instalar controladores. VOLVER AL INICIO

7 UNIDAD DE DISQUETE 3 ½ “ En la década de los ochenta y noventa, fue muy popular el uso de este dispositivo sobre todo en los PC domésticos, ya que permitía guardar y transportar información fácilmente en pequeños disquetes. En la década de los noventa el aumento del tamaño del software, hizo que muchos programas se distribuyeran en varios disquetes y a finales de los noventa se fue comercializando en CD-Rom, que ofrecían mayor capacidad de almacenamiento. Mientras que un disquete almacena sólo 1.44 Mb, un CD puede almacenar 700 Mb además de esta ventaja esta la durabilidad pues un disquete es muy frágil y fácilmente se deterioraba provocando pérdida de información Unidad lectora de disquete, también llamada FDD (por su pronunciación en inglés Floppy Disk Drive) o unidad de 3 ½” En muchos equipos actuales, esta unidad ha sido reemplazada por la unidad multi lectora de tarjetas SD y micro SD Disquete 3 ½” llamado también Floppy Disk (en inglés), está formado por una pieza circular de material magnético encerrada en una carcasa de plástico VOLVER AL INICIO

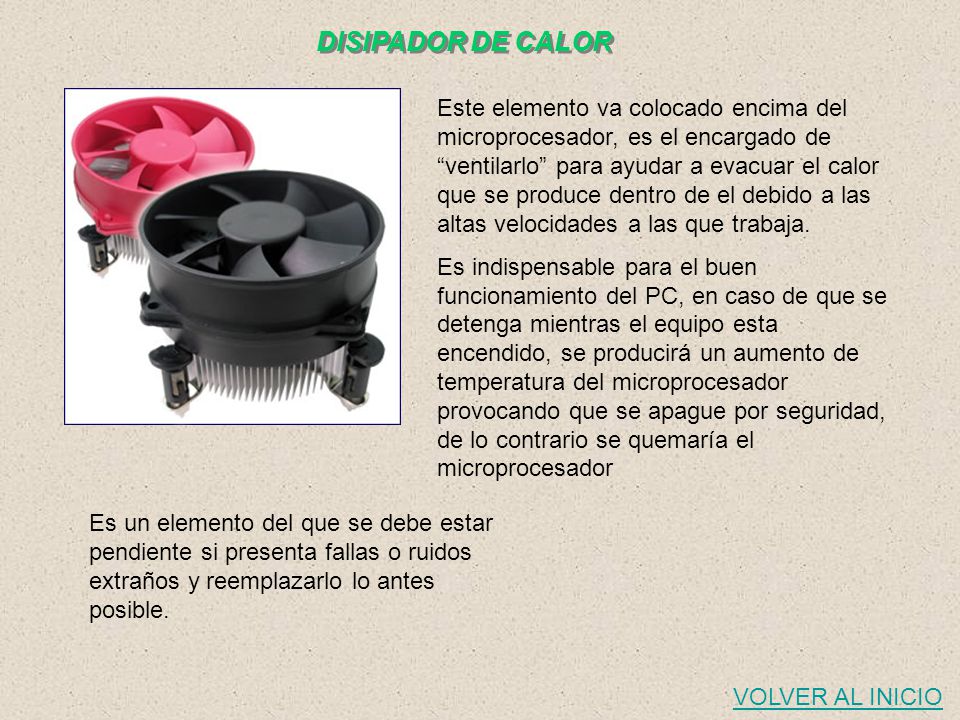

8 DISIPADOR DE CALOR Este elemento va colocado encima del microprocesador, es el encargado de “ventilarlo” para ayudar a evacuar el calor que se produce dentro de el debido a las altas velocidades a las que trabaja. Es indispensable para el buen funcionamiento del PC, en caso de que se detenga mientras el equipo esta encendido, se producirá un aumento de temperatura del microprocesador provocando que se apague por seguridad, de lo contrario se quemaría el microprocesador Es un elemento del que se debe estar pendiente si presenta fallas o ruidos extraños y reemplazarlo lo antes posible. VOLVER AL INICIO

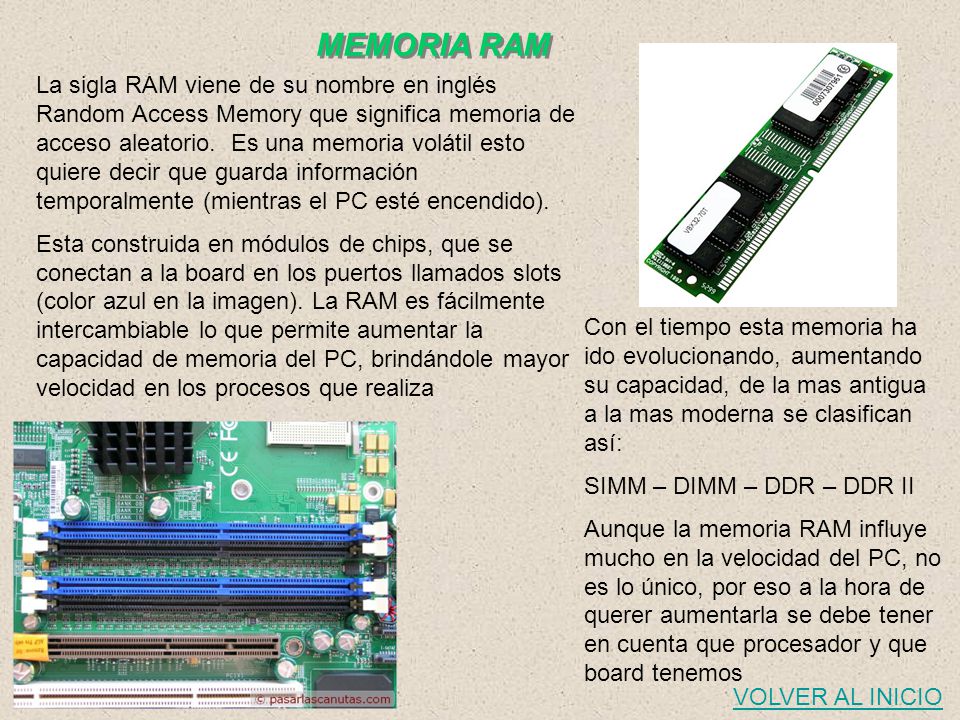

9 MEMORIA RAM La sigla RAM viene de su nombre en inglés Random Access Memory que significa memoria de acceso aleatorio. Es una memoria volátil esto quiere decir que guarda información temporalmente (mientras el PC esté encendido). Esta construida en módulos de chips, que se conectan a la board en los puertos llamados slots (color azul en la imagen). La RAM es fácilmente intercambiable lo que permite aumentar la capacidad de memoria del PC, brindándole mayor velocidad en los procesos que realiza Con el tiempo esta memoria ha ido evolucionando, aumentando su capacidad, de la mas antigua a la mas moderna se clasifican así: SIMM – DIMM – DDR – DDR II Aunque la memoria RAM influye mucho en la velocidad del PC, no es lo único, por eso a la hora de querer aumentarla se debe tener en cuenta que procesador y que board tenemos VOLVER AL INICIO

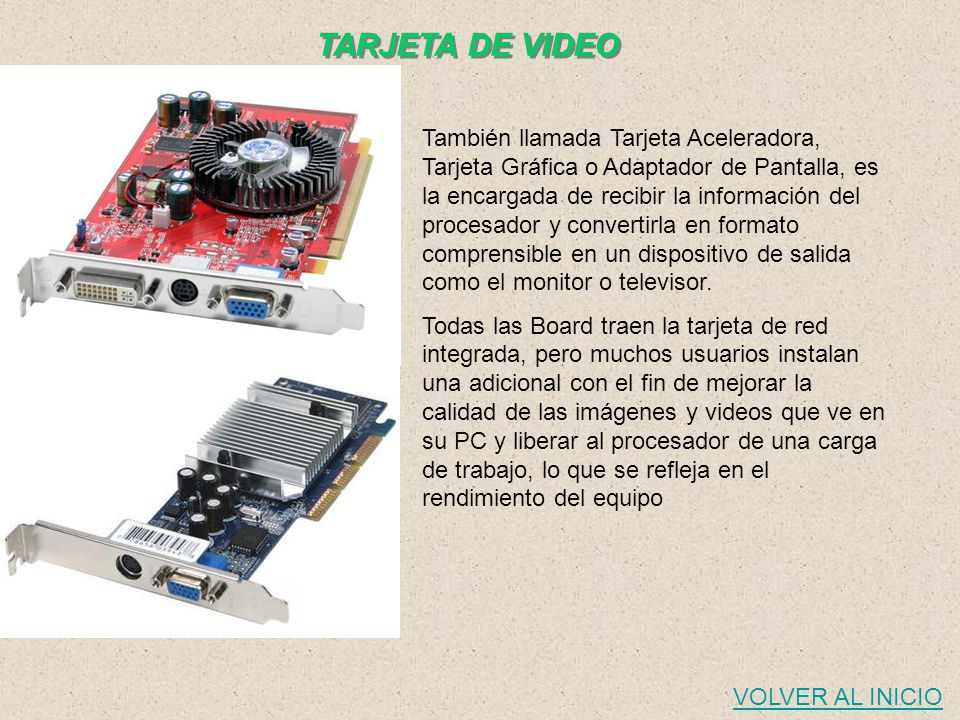

10 TARJETA DE VIDEO También llamada Tarjeta Aceleradora, Tarjeta Gráfica o Adaptador de Pantalla, es la encargada de recibir la información del procesador y convertirla en formato comprensible en un dispositivo de salida como el monitor o televisor. Todas las Board traen la tarjeta de red integrada, pero muchos usuarios instalan una adicional con el fin de mejorar la calidad de las imágenes y videos que ve en su PC y liberar al procesador de una carga de trabajo, lo que se refleja en el rendimiento del equipo VOLVER AL INICIO

11 TARJETA DE SONIDO La tarjeta de sonido es un periférico por medio del cual se puede amplificar el sonido producido por el PC, Las boards actuales traen incorporada esta tarjeta, pero no produce un sonido con la calidad que lo da una tarjeta adicional, la cual se conecta al puerto PCI. En el mercado podemos encontrar gran variedad de estas tarjetas que se acomodan a la necesidad y presupuesto de cada uno. VOLVER AL INICIO

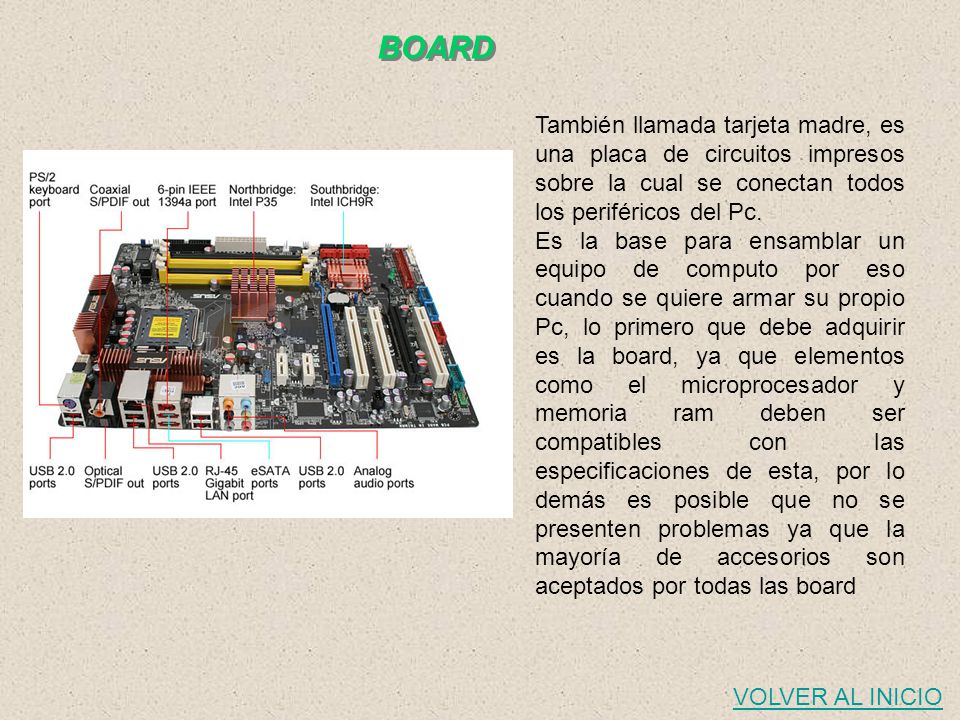

12 BOARD También llamada tarjeta madre, es una placa de circuitos impresos sobre la cual se conectan todos los periféricos del Pc. Es la base para ensamblar un equipo de computo por eso cuando se quiere armar su propio Pc, lo primero que debe adquirir es la board, ya que elementos como el microprocesador y memoria ram deben ser compatibles con las especificaciones de esta, por lo demás es posible que no se presenten problemas ya que la mayoría de accesorios son aceptados por todas las board VOLVER AL INICIO

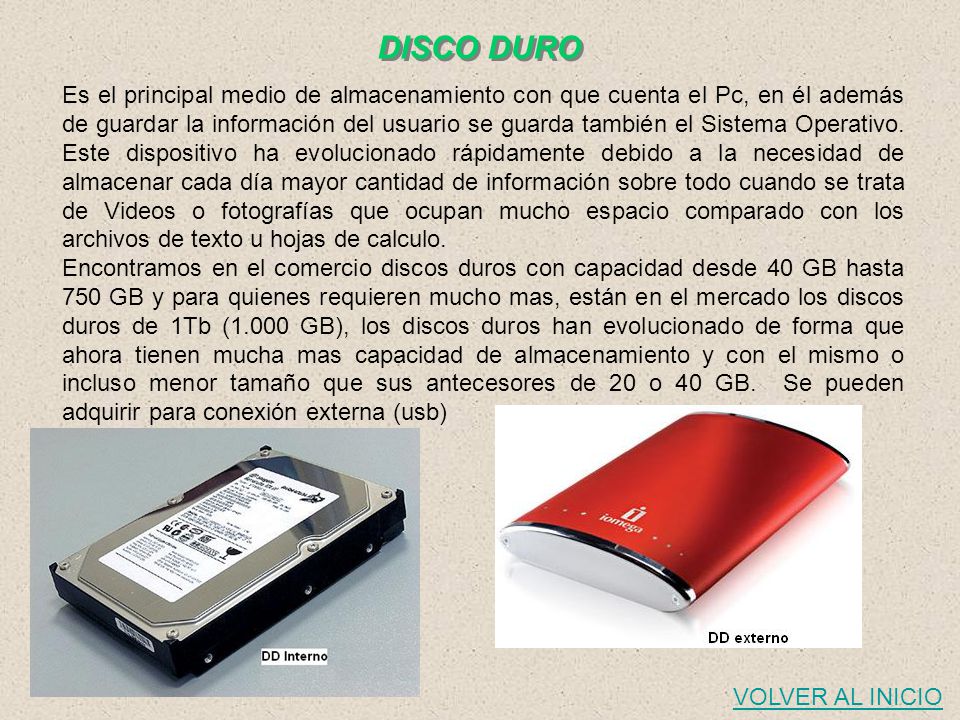

13 DISCO DURO Es el principal medio de almacenamiento con que cuenta el Pc, en él además de guardar la información del usuario se guarda también el Sistema Operativo. Este dispositivo ha evolucionado rápidamente debido a la necesidad de almacenar cada día mayor cantidad de información sobre todo cuando se trata de Videos o fotografías que ocupan mucho espacio comparado con los archivos de texto u hojas de calculo. Encontramos en el comercio discos duros con capacidad desde 40 GB hasta 750 GB y para quienes requieren mucho mas, están en el mercado los discos duros de 1Tb (1.000 GB), los discos duros han evolucionado de forma que ahora tienen mucha mas capacidad de almacenamiento y con el mismo o incluso menor tamaño que sus antecesores de 20 o 40 GB. Se pueden adquirir para conexión externa (usb) VOLVER AL INICIO
