MANUAL DE AYUDA RAPIDA AUTOESCALERA METZ L32 BOMBEROS DE ASTURIAS.

Presentación del tema: "MANUAL DE AYUDA RAPIDA AUTOESCALERA METZ L32 BOMBEROS DE ASTURIAS."— Transcripción de la presentación:

1 MANUAL DE AYUDA RAPIDA AUTOESCALERA METZ L32 BOMBEROS DE ASTURIAS

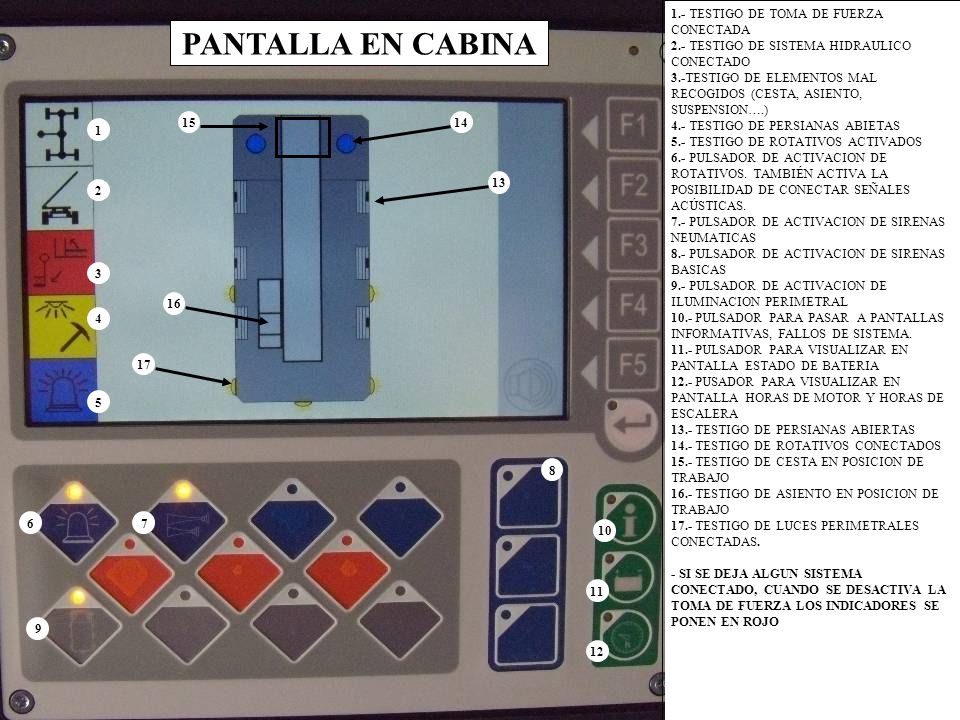

2 PANTALLA EN CABINA 1.- TESTIGO DE TOMA DE FUERZA CONECTADA
2.- TESTIGO DE SISTEMA HIDRAULICO CONECTADO 3.-TESTIGO DE ELEMENTOS MAL RECOGIDOS (CESTA, ASIENTO, SUSPENSION….) 4.- TESTIGO DE PERSIANAS ABIETAS 5.- TESTIGO DE ROTATIVOS ACTIVADOS 6.- PULSADOR DE ACTIVACION DE ROTATIVOS. TAMBIÉN ACTIVA LA POSIBILIDAD DE CONECTAR SEÑALES ACÚSTICAS. 7.- PULSADOR DE ACTIVACION DE SIRENAS NEUMATICAS 8.- PULSADOR DE ACTIVACION DE SIRENAS BASICAS 9.- PULSADOR DE ACTIVACION DE ILUMINACION PERIMETRAL 10.- PULSADOR PARA PASAR A PANTALLAS INFORMATIVAS, FALLOS DE SISTEMA. 11.- PULSADOR PARA VISUALIZAR EN PANTALLA ESTADO DE BATERIA 12.- PUSADOR PARA VISUALIZAR EN PANTALLA HORAS DE MOTOR Y HORAS DE ESCALERA 13.- TESTIGO DE PERSIANAS ABIERTAS 14.- TESTIGO DE ROTATIVOS CONECTADOS 15.- TESTIGO DE CESTA EN POSICION DE TRABAJO 16.- TESTIGO DE ASIENTO EN POSICION DE TRABAJO 17.- TESTIGO DE LUCES PERIMETRALES CONECTADAS. - SI SE DEJA ALGUN SISTEMA CONECTADO, CUANDO SE DESACTIVA LA TOMA DE FUERZA LOS INDICADORES SE PONEN EN ROJO PANTALLA EN CABINA 15 14 1 13 2 3 16 4 17 5 8 6 7 10 11 9 12

3 PUESTO DE MANDO DEL SISTEMA DE APOYOS
1.- PULSADOR PARA EL CONTROL INDIVIDUAL DEL APOYO DELANTERO 2.- PULSADOR PARA EL CONTROL INDIVIDUAL DEL APOYO TRASERO 3.- JOYSTICK PARA EL CONTROL AUTOMATICO DE LOS APOYOS. CONTROL INDIVUAL DE APOYOS ACOMPAÑADO DE UN PULSADOR CORRESPONDIENTE 4.- PULSADOR PARA DESPLEGAR CESTA A POSICION DE TRABAJO 5.- PULSADOR PARA PLEGAR CESTA A POSICION DE TRANSPORTE 6.- INTERRUPTOR DE PARADA DE EMERGENCIA 7.- SECTORES INDICADORES DE BLOQUEO DE BALLESTAS Y DE ESTENSION DE APOYOS 8.- SIMBOLO DE ESCALERA 9.- PULSADOR PARA PASAR A PANTALLAS INFORMATIVAS. CONTROL DE PRESION DE APOYOS E INFORMACION DE FALLOS 10.- PULSADOR PARA PASAR A PANTALLA DE CONTROL DE LUCES. LUCES PERIMETRALES Y LUCES DE PODIUM 11.- CONTROL DE GRUPO ELECTROGENO. (DESACTIVADO) 9 7 10 8 11 3 6 1 4 2 5

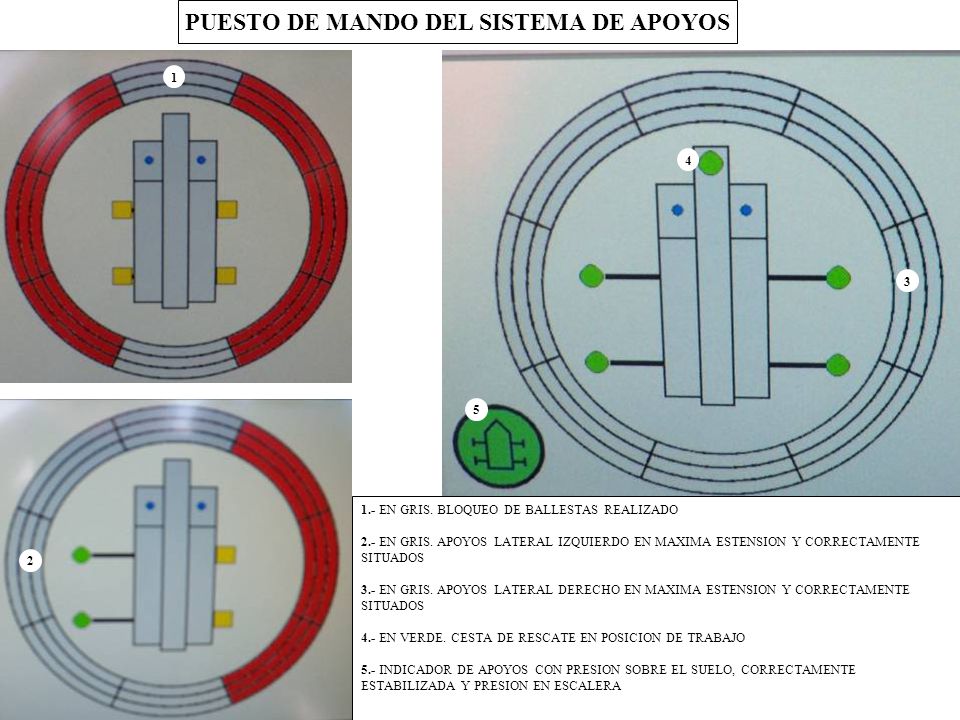

4 PUESTO DE MANDO DEL SISTEMA DE APOYOS
1 4 3 5 1.- EN GRIS. BLOQUEO DE BALLESTAS REALIZADO 2.- EN GRIS. APOYOS LATERAL IZQUIERDO EN MAXIMA ESTENSION Y CORRECTAMENTE SITUADOS 3.- EN GRIS. APOYOS LATERAL DERECHO EN MAXIMA ESTENSION Y CORRECTAMENTE SITUADOS 4.- EN VERDE. CESTA DE RESCATE EN POSICION DE TRABAJO 5.- INDICADOR DE APOYOS CON PRESION SOBRE EL SUELO, CORRECTAMENTE ESTABILIZADA Y PRESION EN ESCALERA 2

5 PUESTO DE MANDO DEL SISTEMA DE APOYOS
6 1 3 7 5 2 4 8 1.- PULSADOR DE ACTIVACION DE LUCES PERIMETRALES 2.- PULSADOR DE ACTIVACION DE LUCES DE PODIUM 3.- CUADRADO ROJO = LUCES DESACTIVADAS 4.- CIRCULO VERDE = LUCES ACTIVADAS 5.- SIMBOLO DE PANTALLA DE CONTROL DE LUCES. SIMBOLO RODEADO POR CIRCULO VERDE = PANTALLA ACTIVADA 6.- SIMBOLO DE PANTALLA DE CONTROL DE APOYOS. SIMBOLO RODEADO POR CIRCULO VERDE = PANTALLA ACTIVADA 7.- PRESION EJERCIDA POR LOS APOYOS SOBRE EL SUELO. CON FRANJA VERDE = EXISTE PRESION 8.- SITUACION DE LA ESCALERA RESPECTO AL VEHICULO

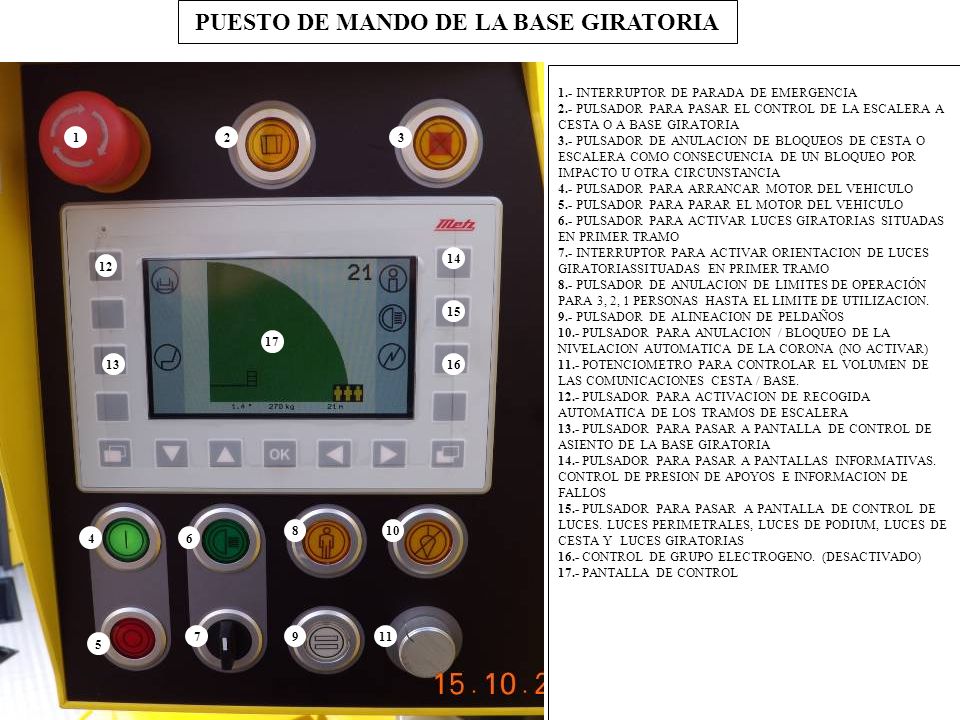

6 PUESTO DE MANDO DE LA BASE GIRATORIA
1.- INTERRUPTOR DE PARADA DE EMERGENCIA 2.- PULSADOR PARA PASAR EL CONTROL DE LA ESCALERA A CESTA O A BASE GIRATORIA 3.- PULSADOR DE ANULACION DE BLOQUEOS DE CESTA O ESCALERA COMO CONSECUENCIA DE UN BLOQUEO POR IMPACTO U OTRA CIRCUNSTANCIA 4.- PULSADOR PARA ARRANCAR MOTOR DEL VEHICULO 5.- PULSADOR PARA PARAR EL MOTOR DEL VEHICULO 6.- PULSADOR PARA ACTIVAR LUCES GIRATORIAS SITUADAS EN PRIMER TRAMO 7.- INTERRUPTOR PARA ACTIVAR ORIENTACION DE LUCES GIRATORIASSITUADAS EN PRIMER TRAMO 8.- PULSADOR DE ANULACION DE LIMITES DE OPERACIÓN PARA 3, 2, 1 PERSONAS HASTA EL LIMITE DE UTILIZACION. 9.- PULSADOR DE ALINEACION DE PELDAÑOS 10.- PULSADOR PARA ANULACION / BLOQUEO DE LA NIVELACION AUTOMATICA DE LA CORONA (NO ACTIVAR) 11.- POTENCIOMETRO PARA CONTROLAR EL VOLUMEN DE LAS COMUNICACIONES CESTA / BASE. 12.- PULSADOR PARA ACTIVACION DE RECOGIDA AUTOMATICA DE LOS TRAMOS DE ESCALERA 13.- PULSADOR PARA PASAR A PANTALLA DE CONTROL DE ASIENTO DE LA BASE GIRATORIA 14.- PULSADOR PARA PASAR A PANTALLAS INFORMATIVAS. CONTROL DE PRESION DE APOYOS E INFORMACION DE FALLOS 15.- PULSADOR PARA PASAR A PANTALLA DE CONTROL DE LUCES. LUCES PERIMETRALES, LUCES DE PODIUM, LUCES DE CESTA Y LUCES GIRATORIAS 16.- CONTROL DE GRUPO ELECTROGENO. (DESACTIVADO) 17.- PANTALLA DE CONTROL 1 2 3 14 12 15 17 13 16 8 10 4 6 7 9 11 5

7 PUESTO DE MANDO DE LA CESTA
7 2 4 5 1 3 6 1.- PULSADOR DE ANULACION DE BLOQUEOS DE CESTA O ESCALERA COMO CONSECUENCIA DE UN BLOQUEO POR IMPACTO U OTRA CIRCUNSTANCIA 2.- INTERRUPTOR DE PARADA DE EMERGENCIA 3.- JOSTICK DE SACAR Y METER TRAMOS DE ESCALERA 4.- PULSADOR PARA ARRANCAR MOTOR DEL VEHICULO 5.- PULSADOR PARA PARAR EL MOTOR DEL VEHICULO 6.- JOSTICK PARA GIRO IZQUIERDA / DERECHA Y ELEVACION / BAJADA DE ANGULO 7 .- MICRO DE COMUNICACIÓN CESTA / BASE GIRATORIA
