1 Tema 4 Rotulación en cartografía Indica: –Diferencias nominales, o –Diferencias de nivel dentro de una jerarquía Constituye una necesidad molesta La superficie terrestre no tiene nombres La calidad del mapa puede depender en gran medida de la calidad de la tipografía

2 Tipografía - historia Hasta S XV – a mano alzada Imprenta Excesiva decoración hasta S XIX

3 Tipografía - funciones Reconocer los elementos Ayudar a localizar los elementos Indicar orientación Indicar valor nominal Indicar valor ordinal

4 Reconocer los elementos Localizar los elementos Indicar orientación Indicar valor nominal Indicar valor ordinal

5 Una necesidad molesta

6 Tipografía - estilos Serif – línea pequeña para terminar trazos (pies) Clásica – se asemeja a tipos manuales Moderna – también llamada “Roman” Sans serif – también llamadas “gótica”

7 Tipografía - formas Mayúsculas – versales – caja alta Minúsculas – caja baja Versalitas Partes: –Cuerpo –Ascendente –Descendente

8 Tipografía - tamaño Designado por puntos 1 punto = 0.35 mm Desde el extremo del ascendente hasta el extremo del descendente

9 Tipografía - estilos Normal Negrita. A evitar. Demuestra importancia Cursiva. Utilizado en hidrografía Subrayado. Muy utilizado en mapas turísticos SombreadoSombreado. Raramente utilizado

10 Tipografía - formatos g g Bitmap – rásterLineal - vector

11 Tipografía – reglas generales En agua o en tierra CORRECTOINCORRECTO

12 Tipografía – reglas generales Orientación como el mapa CORRECTOINCORRECTO

13 Tipografía – reglas generales Ligera curvatura en textos desorientados

14 Tipografía – reglas generales Evitar grandes espaciados En caso de conflicto entre texto y elemento del mapa, interrumpir el segundo CORRECTO INCORRECTO

15 Tipografía - disposición Elementos poligonales – texto enteramente dentro

16 Tipografía - disposición Elementos lineales – encima y paralelo a la línea. A veces requiere repetición

17 Tipografía - convenciones UN-FIG Commission on Geographic Names Ojo! Evitar repeticiones del tipo: –“Río Grande River” –“Glaciar Jökulsárlón” –“Monte Fujiyama”

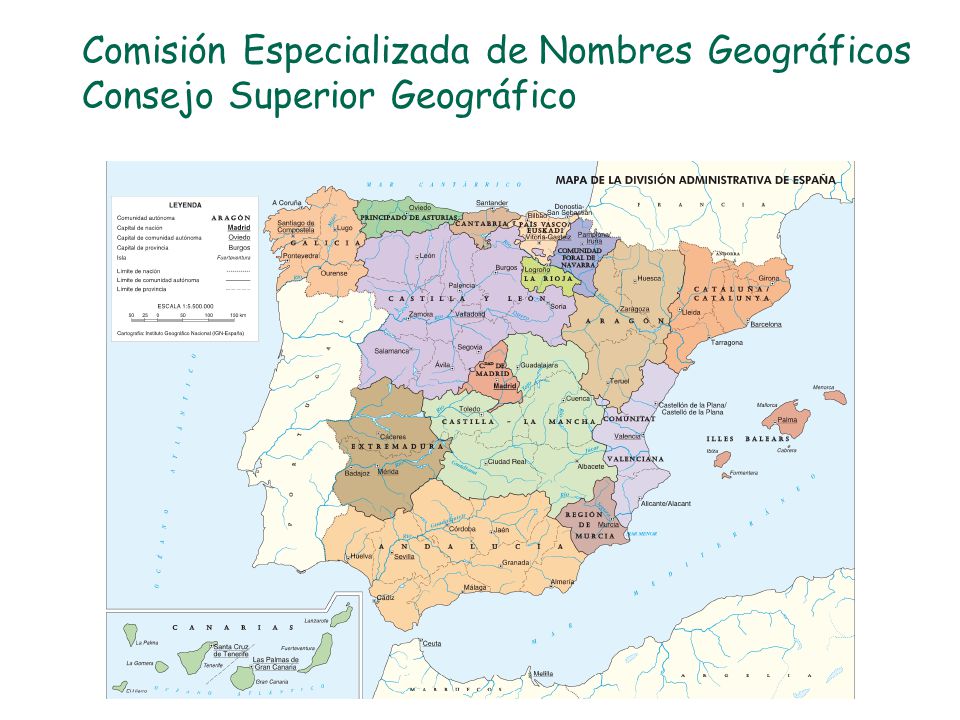

18 Comisión Especializada de Nombres Geográficos Consejo Superior Geográfico
