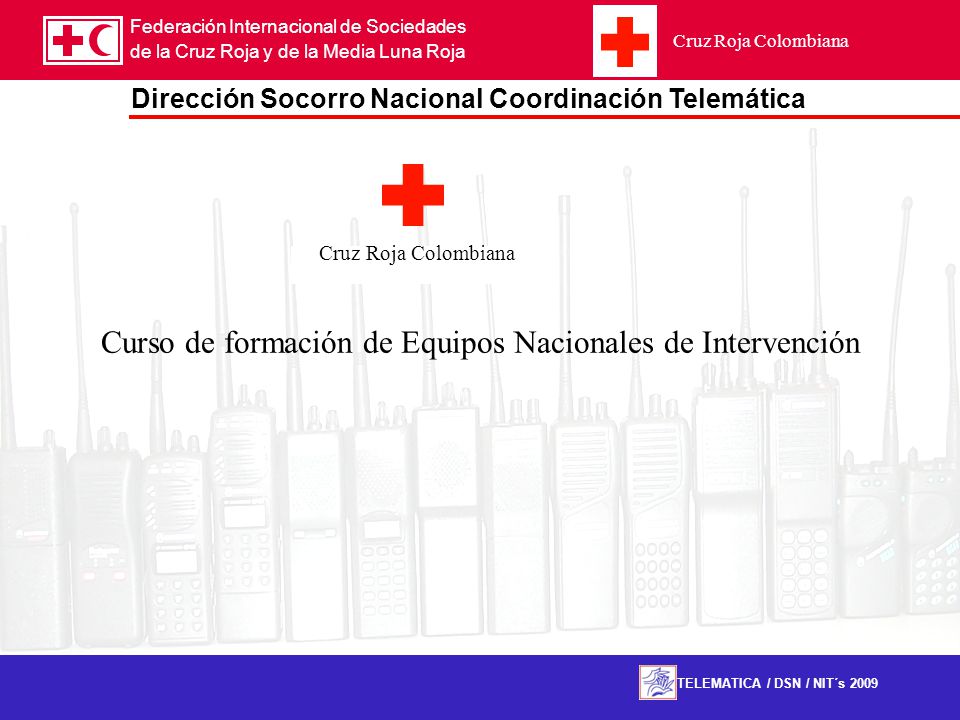

Cruz Roja Colombiana Curso de formación de Equipos Nacionales de Intervención

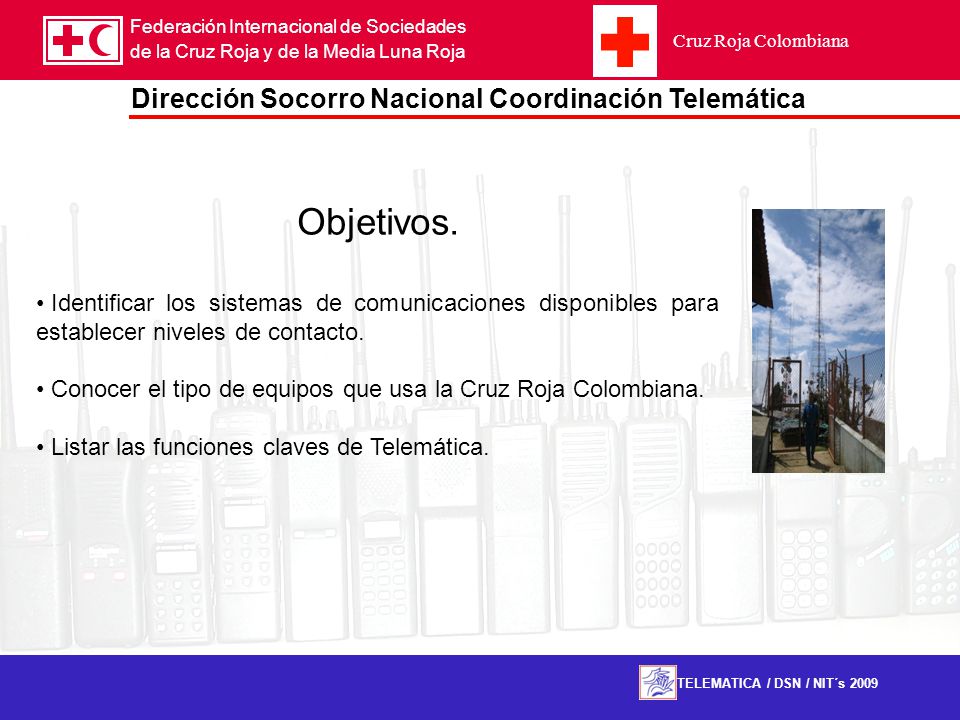

2 Objetivos. Identificar los sistemas de comunicaciones disponibles para establecer niveles de contacto. Conocer el tipo de equipos que usa la Cruz Roja Colombiana. Listar las funciones claves de Telemática.

3 La Telemática es uno de los pilares que soporta el trabajo que realizamos a favor de las personas más vulnerables, permitiendo poder establecer un contacto permanente y comunicación oportuna con nuestro personal en el terreno y de esta forma garantizar el intercambio de información continuo.

4 PROTOCOLOS Y PROCEDIMIENTOS

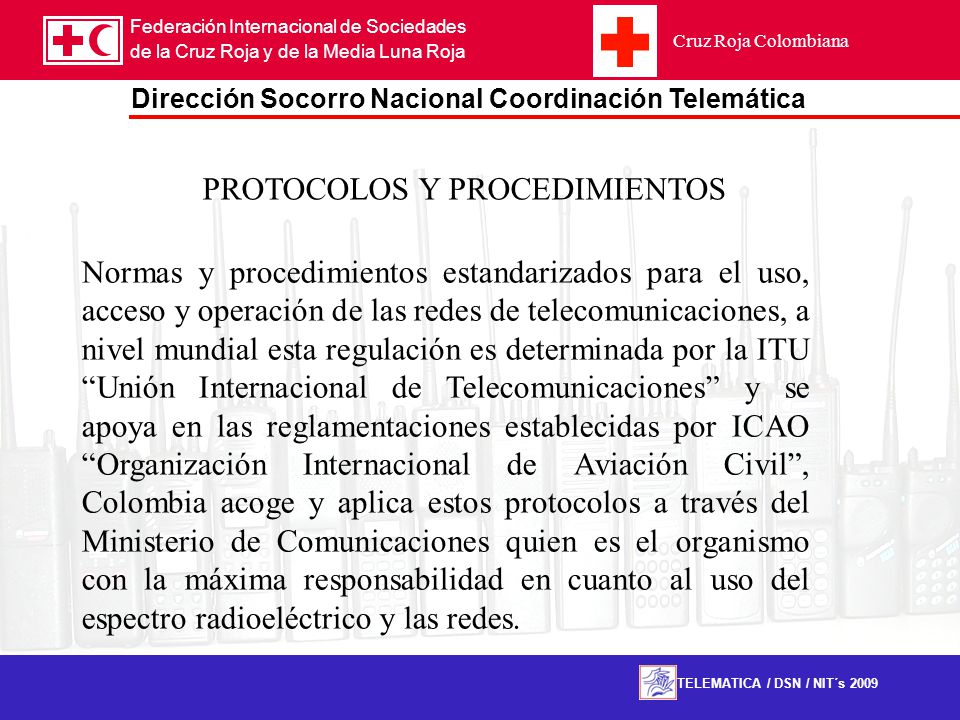

Normas y procedimientos estandarizados para el uso, acceso y operación de las redes de telecomunicaciones, a nivel mundial esta regulación es determinada por la ITU “Unión Internacional de Telecomunicaciones” y se apoya en las reglamentaciones establecidas por ICAO “Organización Internacional de Aviación Civil”, Colombia acoge y aplica estos protocolos a través del Ministerio de Comunicaciones quien es el organismo con la máxima responsabilidad en cuanto al uso del espectro radioeléctrico y las redes.

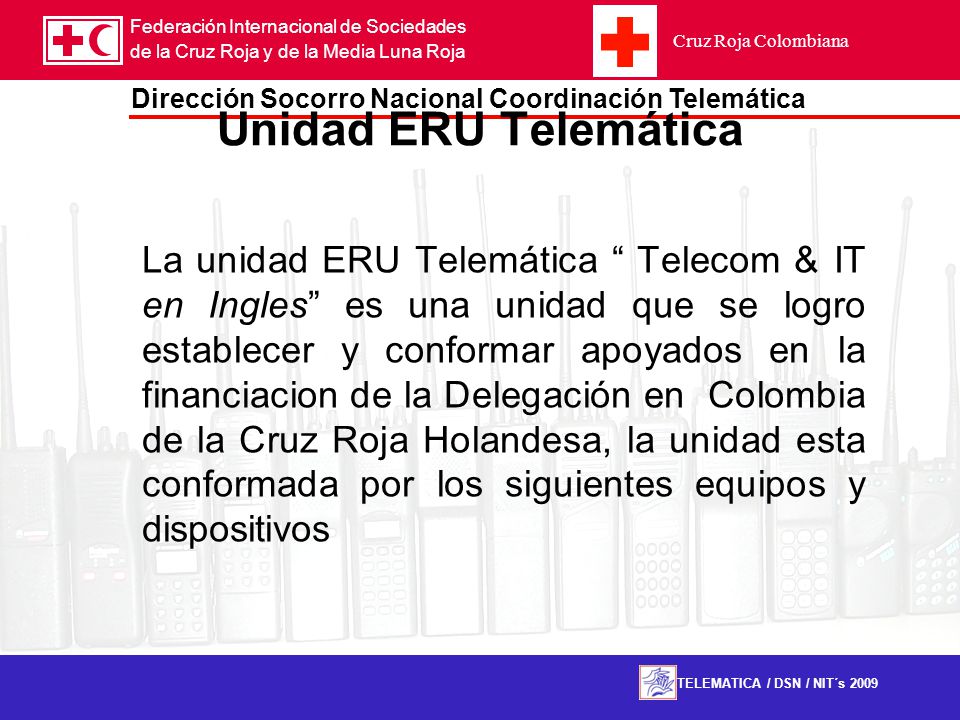

5 Unidad ERU Telemática La unidad ERU Telemática “ Telecom & IT en Ingles” es una unidad que se logro establecer y conformar apoyados en la financiacion de la Delegación en Colombia de la Cruz Roja Holandesa, la unidad esta conformada por los siguientes equipos y dispositivos

6 Capacidad Instalada en Telemática

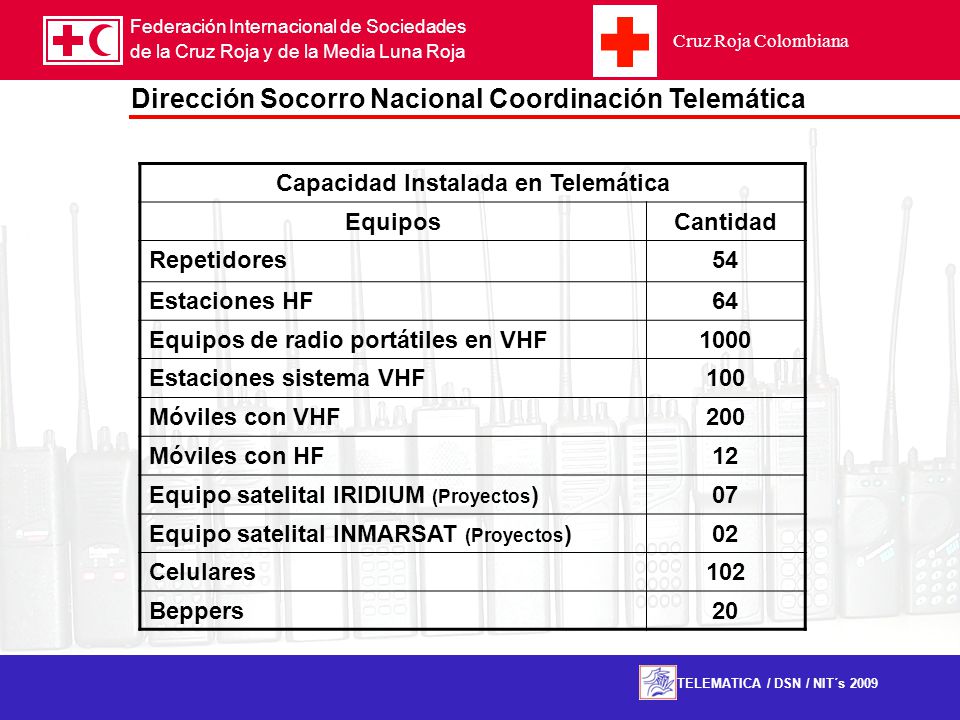

Equipos Cantidad Repetidores 54 Estaciones HF 64 Equipos de radio portátiles en VHF 1000 Estaciones sistema VHF 100 Móviles con VHF 200 Móviles con HF 12 Equipo satelital IRIDIUM (Proyectos) 07 Equipo satelital INMARSAT (Proyectos) 02 Celulares 102 Beppers 20

7

8 Esquema de la Red Red Nacional de Telecomunicaciones Sistema VHF:

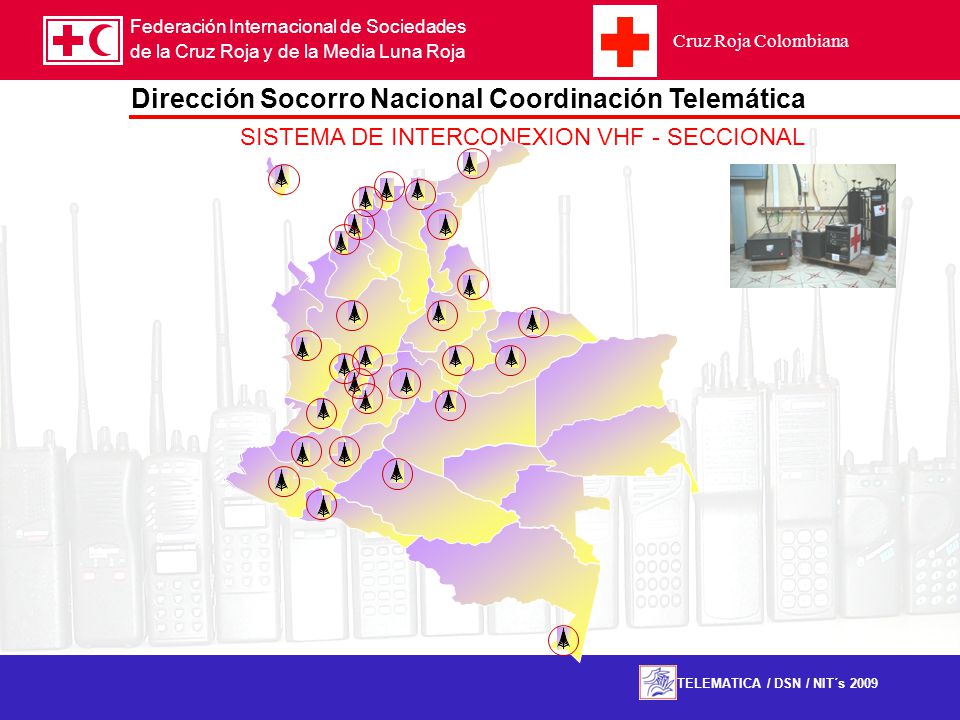

48 Repetidores. 31 Estaciones Seccionales. 60 Estaciones unidades municipales. 200 Vehículos. 1000 Portátiles. 4 Laboratorios Seccionales. (Caldas, Antioquía, Nariño y Atlántico.) 1 Laboratorio Nacional. 2 Kit de Herramientas electrónicas de soporte.

9

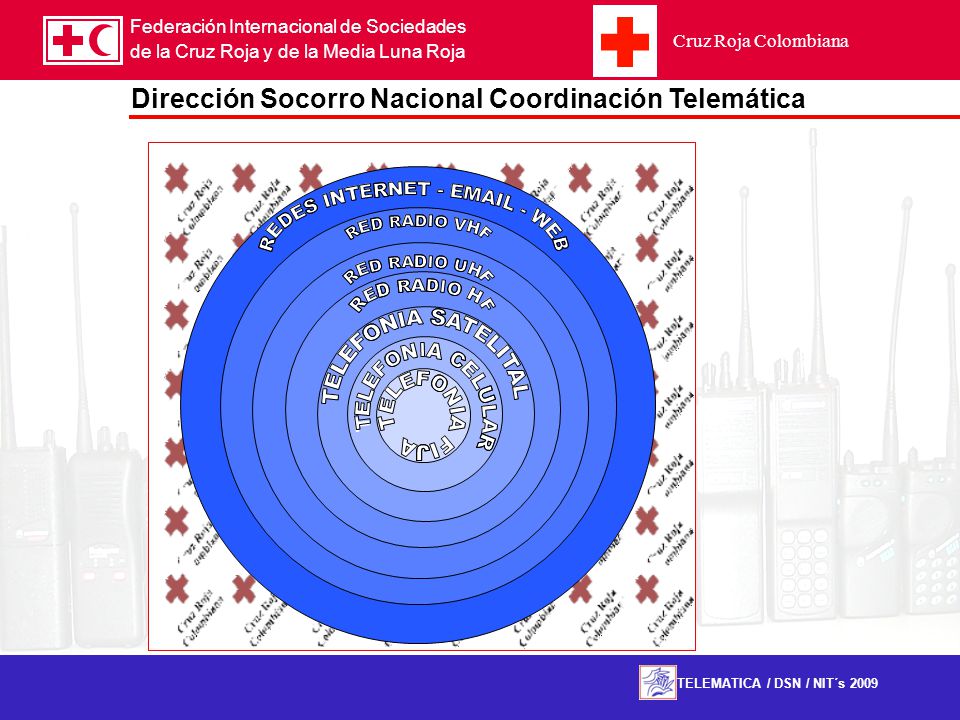

10 Modos de Comunicación Línea Telefónica regular Costo más bajo posible
Fija en un lugar Datos vía SITA/ISP Teléfono Celular Costo bajo en llamadas locales Cobertura limitada Datos? No siempre Radios (VHF & HF) Sin costo No datos Teléfono satelital Costo más alto Cobertura total Datos? Si

11 LINEA TELEFONICA CONMUTADA

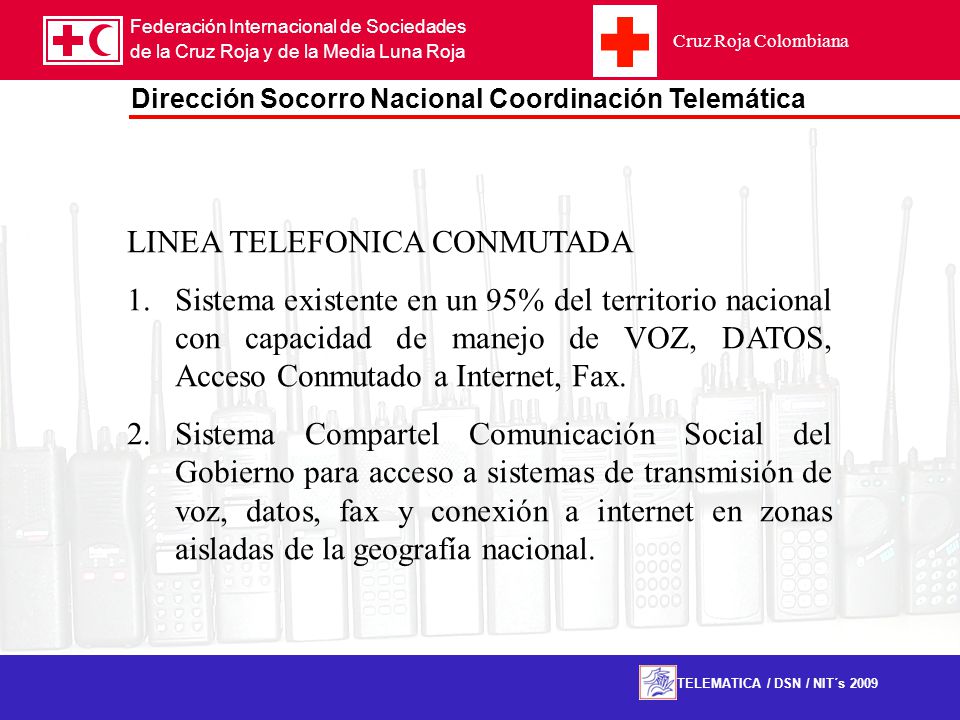

Sistema existente en un 95% del territorio nacional con capacidad de manejo de VOZ, DATOS, Acceso Conmutado a Internet, Fax. Sistema Compartel Comunicación Social del Gobierno para acceso a sistemas de transmisión de voz, datos, fax y conexión a internet en zonas aisladas de la geografía nacional.

12 H.F.: High Frecuency “frecuencias altas, Rango operación: 3 – 30 Mhz
SISTEMA DE INTERCONEXIÓN RED NACIONAL DE HF H.F.: High Frecuency “frecuencias altas, Rango operación: 3 – 30 Mhz Modo Operación : AM-FM-LSB-USB-CW Tipo de propagación: Ionosférica por rebote. Cobertura: Indeterminada, dependiendo hora del día global. Potencia de transmisión de los equipos: 100 Watts. Fuente de Poder: 20 Amps mínimo.

13 SISTEMA DE INTERCONEXIÓN RED NACIONAL DE HF

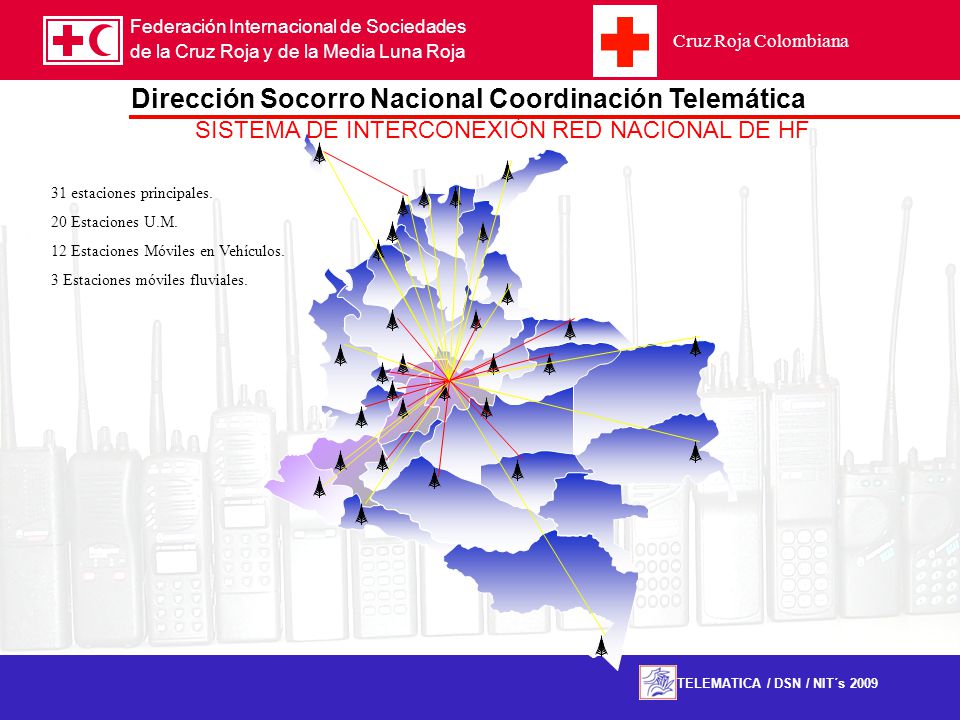

31 estaciones principales. 20 Estaciones U.M. 12 Estaciones Móviles en Vehículos. 3 Estaciones móviles fluviales.

14 V.H.F.: Very High Frecuency “frecuencias muy altas”

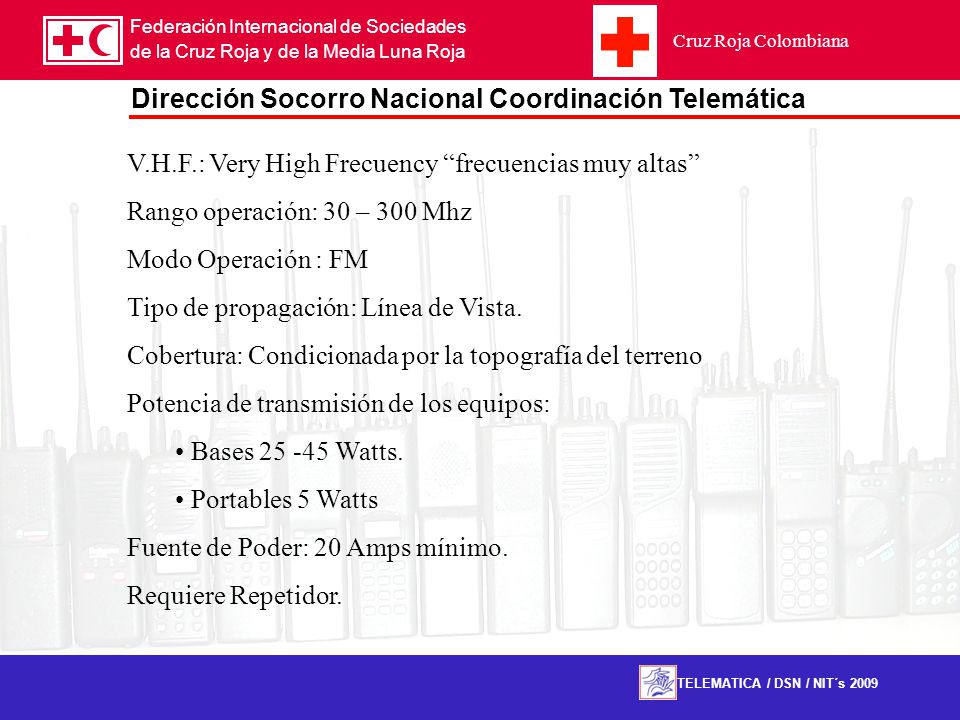

Rango operación: 30 – 300 Mhz Modo Operación : FM Tipo de propagación: Línea de Vista. Cobertura: Condicionada por la topografía del terreno Potencia de transmisión de los equipos: Bases Watts. Portables 5 Watts Fuente de Poder: 20 Amps mínimo. Requiere Repetidor.

15 SISTEMA DE INTERCONEXION VHF - SECCIONAL

16 SISTEMA DE INTERCONEXION VHF - REPETIDOR

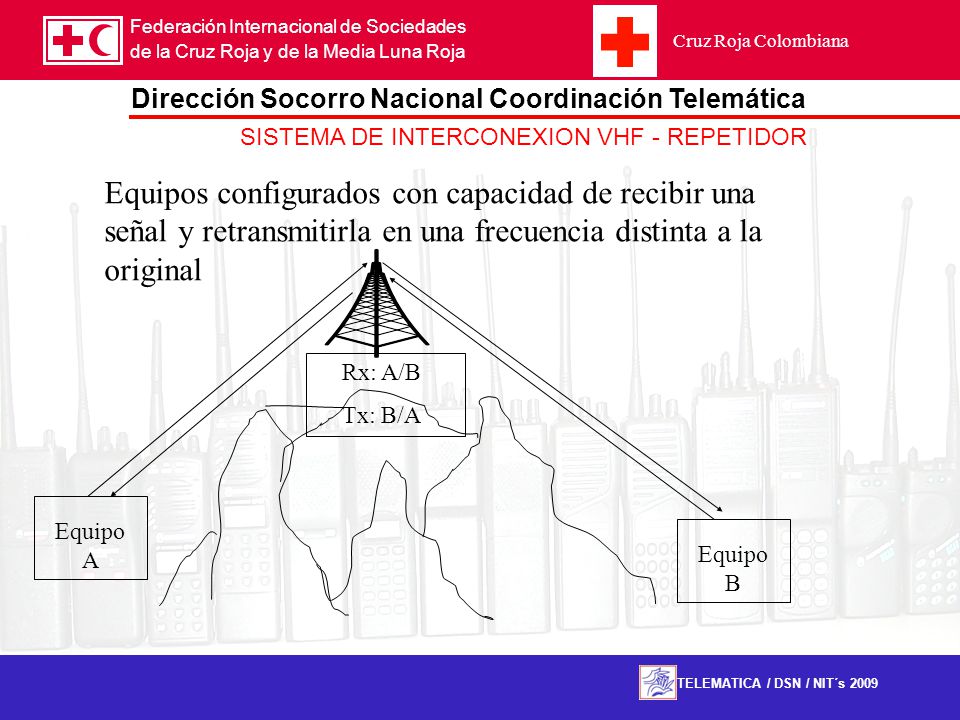

Equipos configurados con capacidad de recibir una señal y retransmitirla en una frecuencia distinta a la original Rx: A/B Tx: B/A Equipo A Equipo B

17 Comunicaciones Satelitales

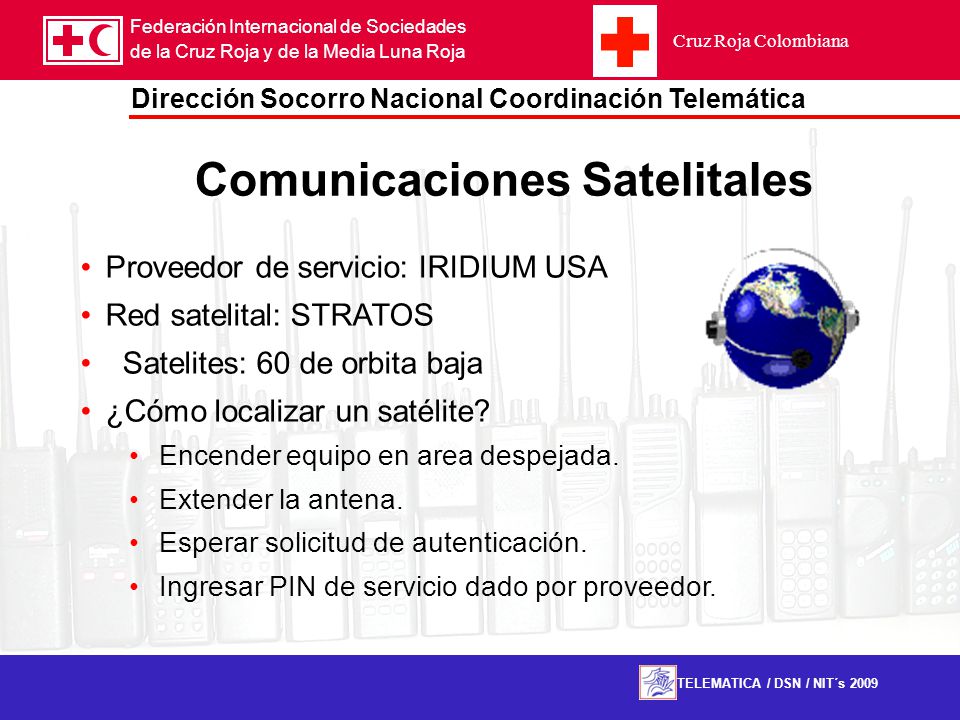

Proveedor de servicio: IRIDIUM USA Red satelital: STRATOS Satelites: 60 de orbita baja ¿Cómo localizar un satélite? Encender equipo en area despejada. Extender la antena. Esperar solicitud de autenticación. Ingresar PIN de servicio dado por proveedor.

18 Comunicaciones Satelitales

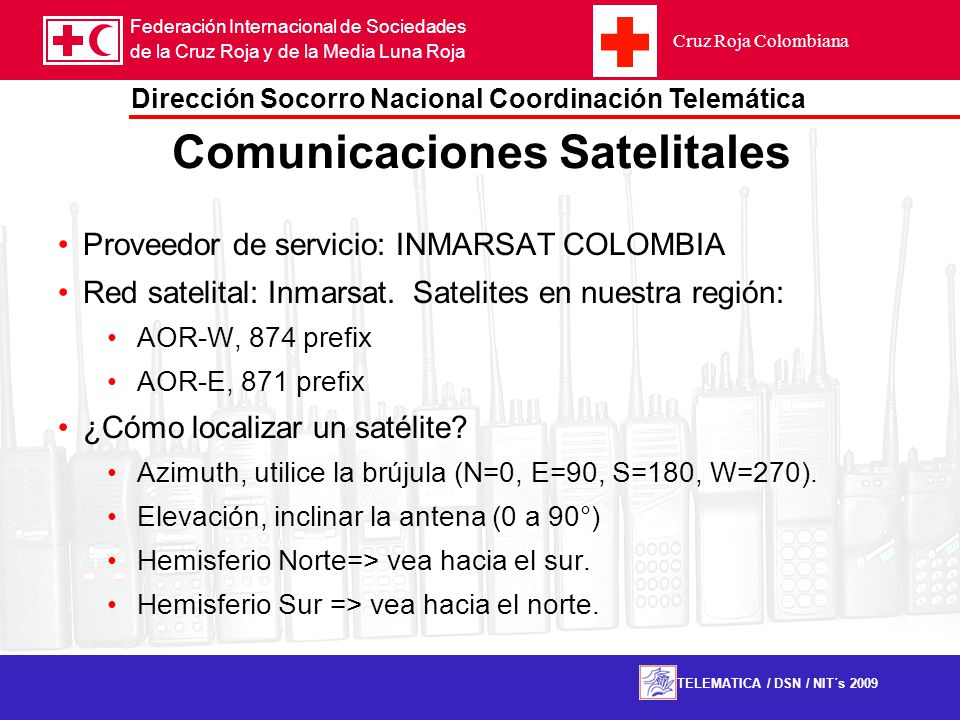

Proveedor de servicio: INMARSAT COLOMBIA Red satelital: Inmarsat. Satelites en nuestra región: AOR-W, 874 prefix AOR-E, 871 prefix ¿Cómo localizar un satélite? Azimuth, utilice la brújula (N=0, E=90, S=180, W=270). Elevación, inclinar la antena (0 a 90°) Hemisferio Norte=> vea hacia el sur. Hemisferio Sur => vea hacia el norte.

19

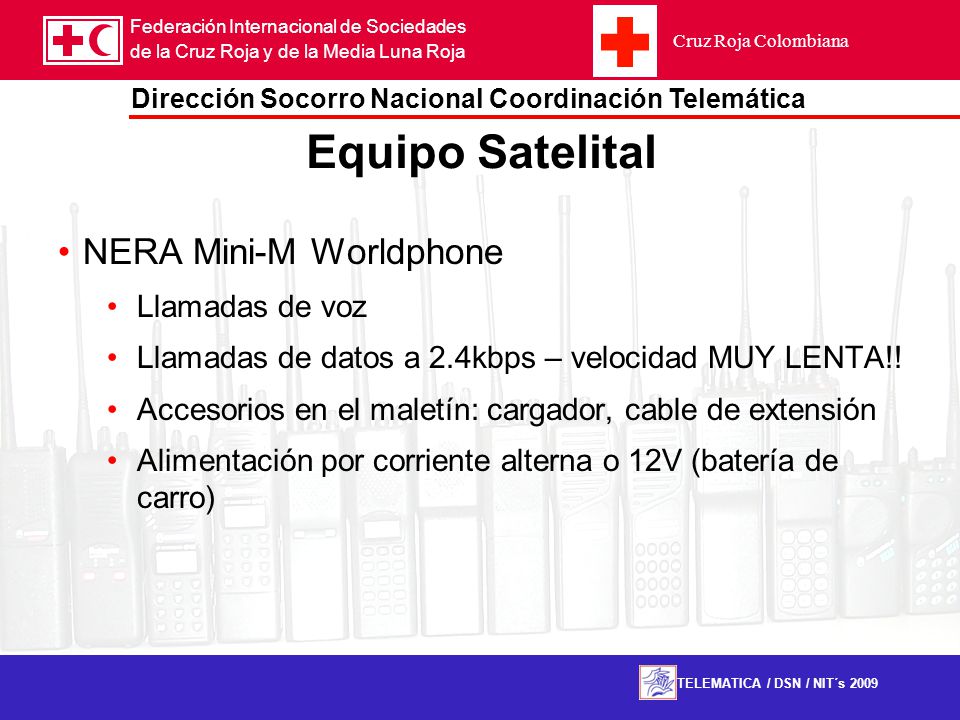

20 Equipo Satelital NERA Mini-M Worldphone Llamadas de voz
Llamadas de datos a 2.4kbps – velocidad MUY LENTA!! Accesorios en el maletín: cargador, cable de extensión Alimentación por corriente alterna o 12V (batería de carro)

21 Telefonía Celular Sistemas celulares en la actualidad

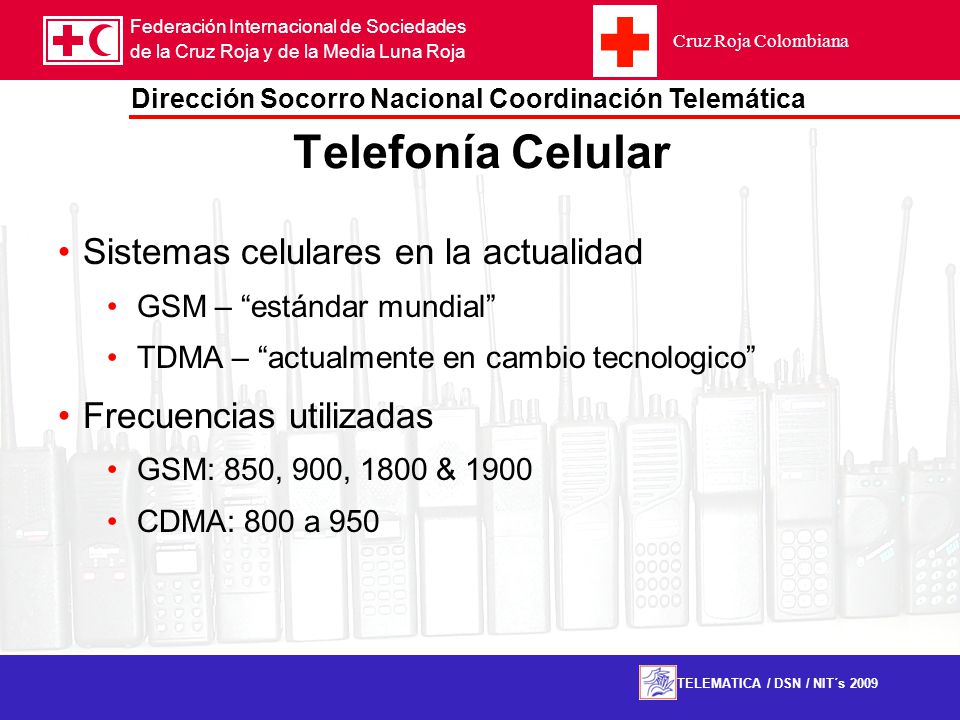

GSM – “estándar mundial” TDMA – “actualmente en cambio tecnologico” Frecuencias utilizadas GSM: 850, 900, 1800 & 1900 CDMA: 800 a 950

22 Telefonía celular GSM:

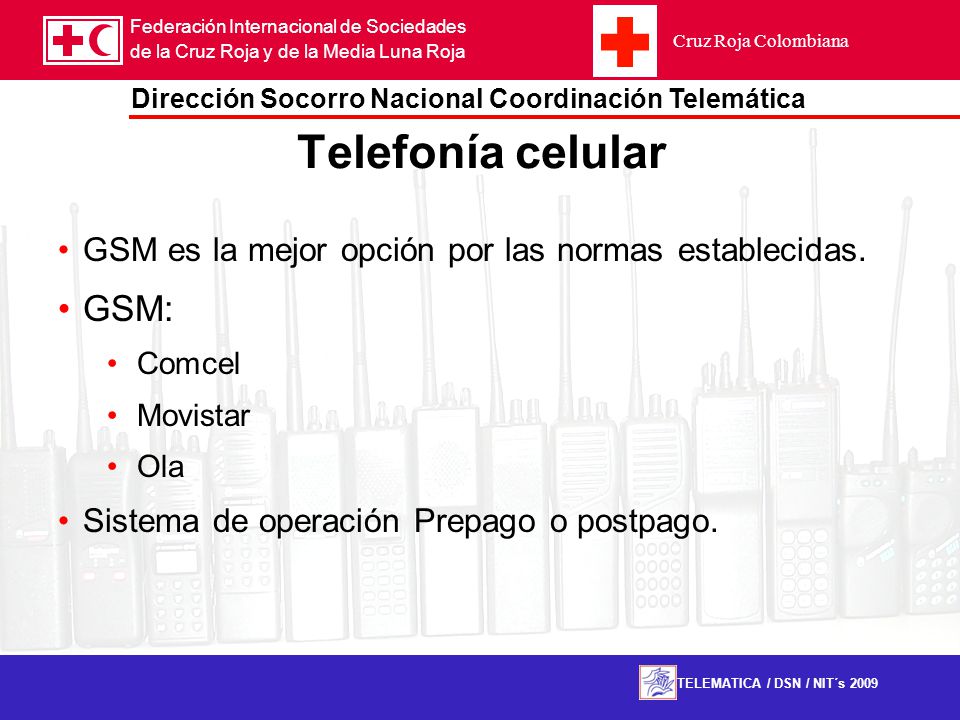

GSM es la mejor opción por las normas establecidas. GSM: Comcel Movistar Ola Sistema de operación Prepago o postpago.

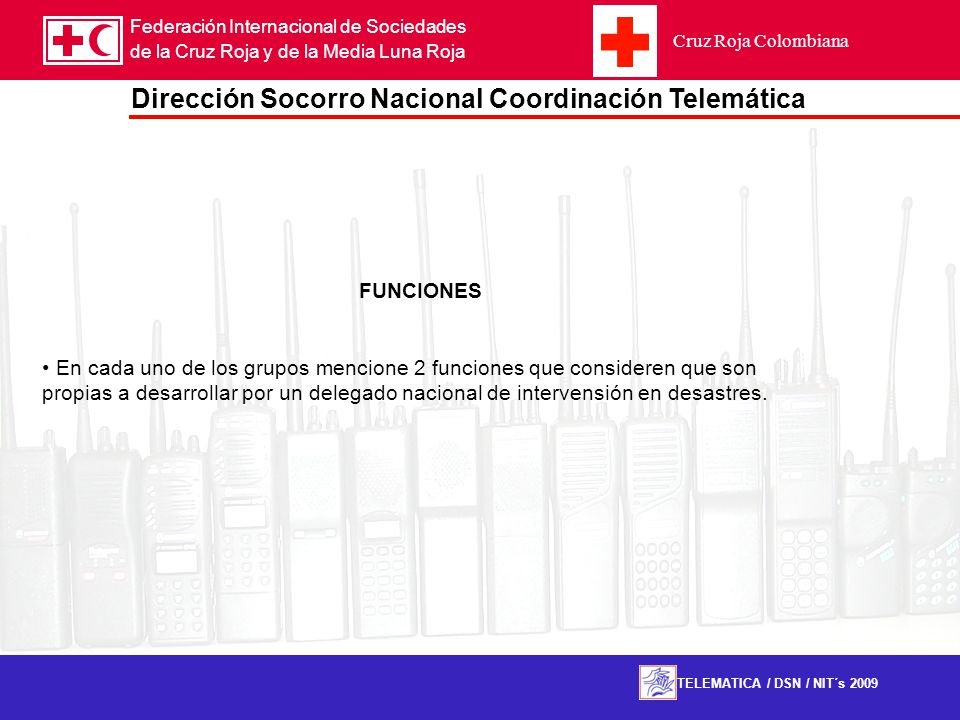

23 FUNCIONES En cada uno de los grupos mencione 2 funciones que consideren que son propias a desarrollar por un delegado nacional de intervensión en desastres.

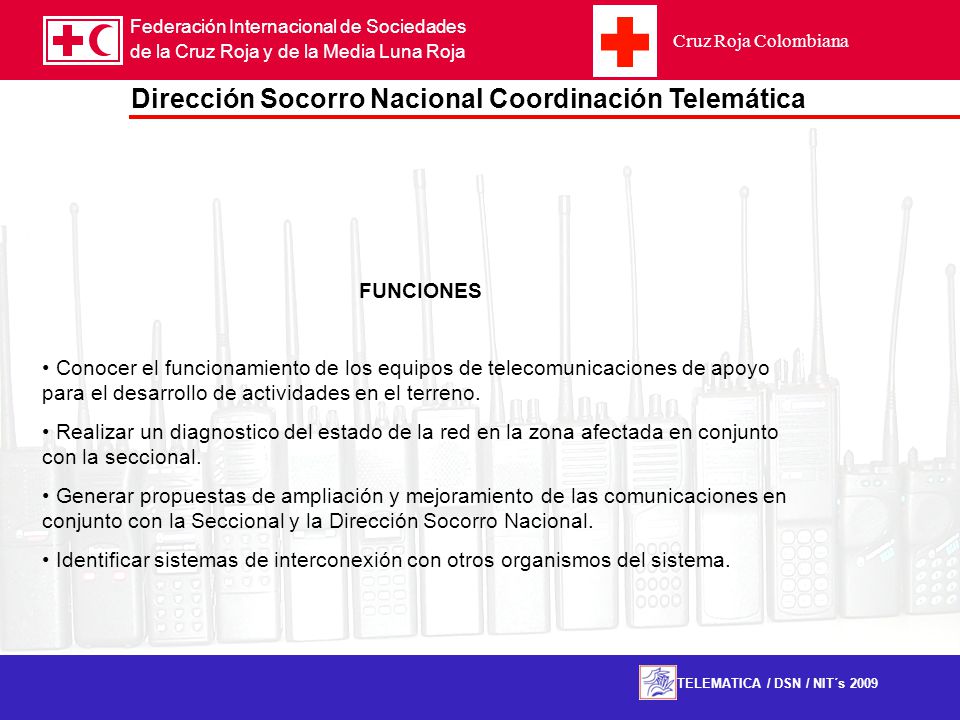

24 FUNCIONES Conocer el funcionamiento de los equipos de telecomunicaciones de apoyo para el desarrollo de actividades en el terreno. Realizar un diagnostico del estado de la red en la zona afectada en conjunto con la seccional. Generar propuestas de ampliación y mejoramiento de las comunicaciones en conjunto con la Seccional y la Dirección Socorro Nacional. Identificar sistemas de interconexión con otros organismos del sistema.
