EQUIPO MÍNIMO Y TÉCNICAS ELEMENTALES DE DIBUJO.

Presentación del tema: "EQUIPO MÍNIMO Y TÉCNICAS ELEMENTALES DE DIBUJO."— Transcripción de la presentación:

1 EQUIPO MÍNIMO Y TÉCNICAS ELEMENTALES DE DIBUJO

2 Tabla o mesa de dibujo y Regla T (Opcional pero conveniente)

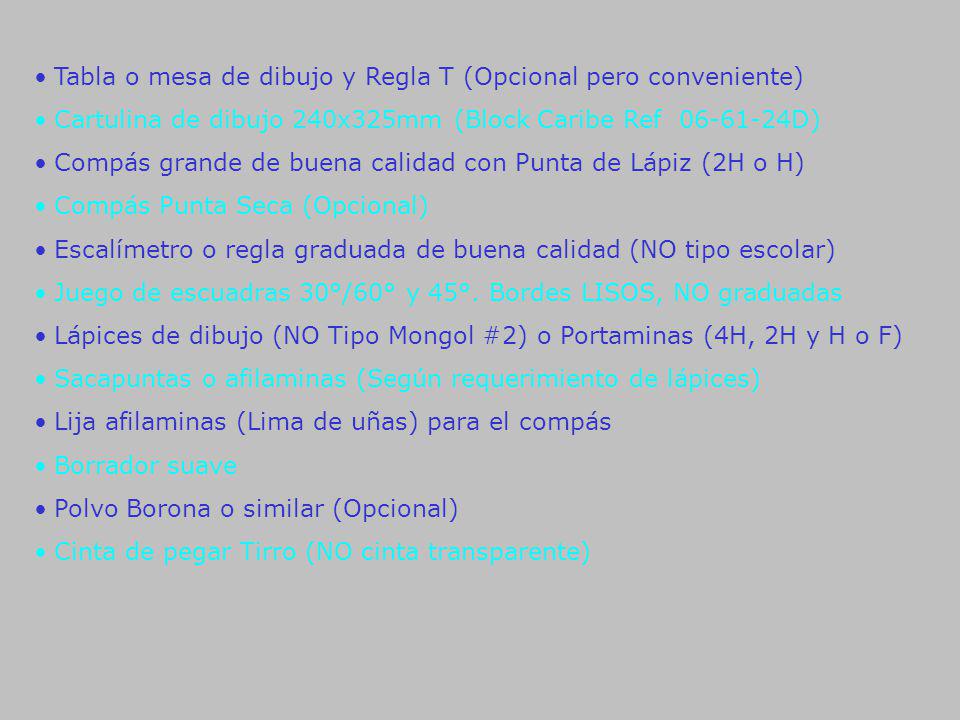

Cartulina de dibujo 240x325mm (Block Caribe Ref D) Compás grande de buena calidad con Punta de Lápiz (2H o H) Compás Punta Seca (Opcional) Escalímetro o regla graduada de buena calidad (NO tipo escolar) Juego de escuadras 30°/60° y 45°. Bordes LISOS, NO graduadas Lápices de dibujo (NO Tipo Mongol #2) o Portaminas (4H, 2H y H o F) Sacapuntas o afilaminas (Según requerimiento de lápices) Lija afilaminas (Lima de uñas) para el compás Borrador suave Polvo Borona o similar (Opcional) Cinta de pegar Tirro (NO cinta transparente)

3 EQUIPO BÁSICO

4

5 USO DE LA REGLA T LAS ESCUADRAS Y EL COMPÁS

6 EQUIPO BÁSICO TRAZAR RECTAS HORIZONTALES APOYAR CONTRA EL BORDE

7 LÍNEAS HORIZONTALES

8 LÍNEAS VERTICALES

9 APOYAR CONTRA LA REGLA T
APOYAR CONTRA EL BORDE

10 TRAZAR RECTAS EN ÁNGULOS SEGÚN ESCUADRAS

11

12 USO REGLA DE MEDIR

13 USO DE LAS ESCUADRAS – RECTAS PARALELAS
ALINEAR USO DE LAS ESCUADRAS – RECTAS PARALELAS

14 USO DE LAS ESCUADRAS – RECTAS PARALELAS
APOYAR USO DE LAS ESCUADRAS – RECTAS PARALELAS

15 USO DE LAS ESCUADRAS – RECTAS PARALELAS
DESLIZAR USO DE LAS ESCUADRAS – RECTAS PARALELAS

16 USO DE LAS ESCUADRAS – RECTAS PARALELAS
TRAZAR USO DE LAS ESCUADRAS – RECTAS PARALELAS

17 USO DE LAS ESCUADRAS – RECTAS PERPENDICULARES
ALINEAR USO DE LAS ESCUADRAS – RECTAS PERPENDICULARES

18 USO DE LAS ESCUADRAS – RECTAS PERPENDICULARES

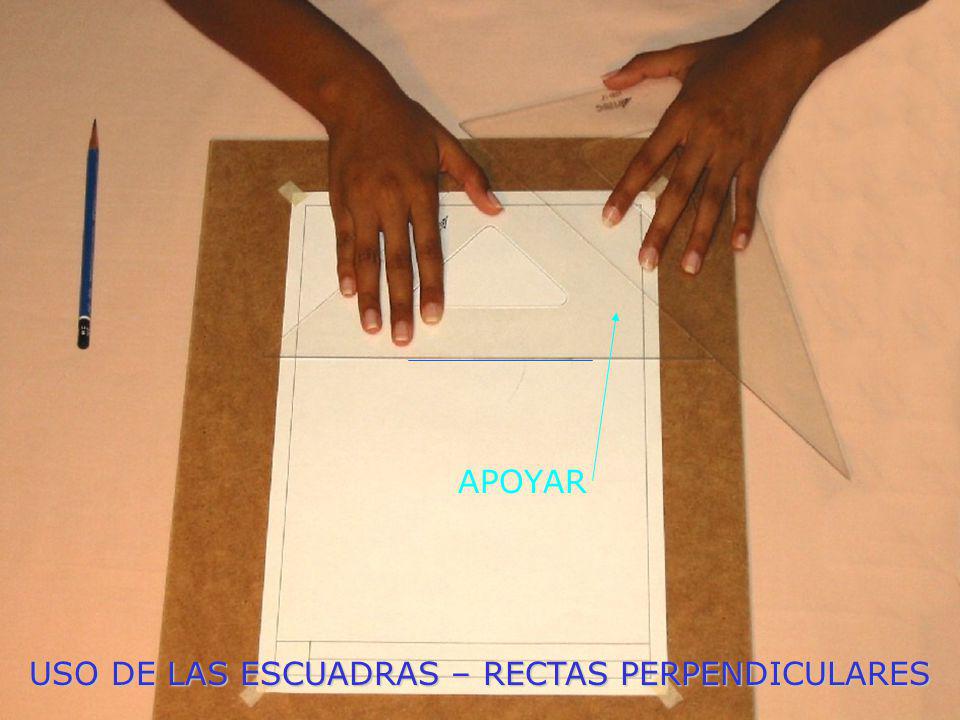

APOYAR USO DE LAS ESCUADRAS – RECTAS PERPENDICULARES

19 USO DE LAS ESCUADRAS – RECTAS PERPENDICULARES

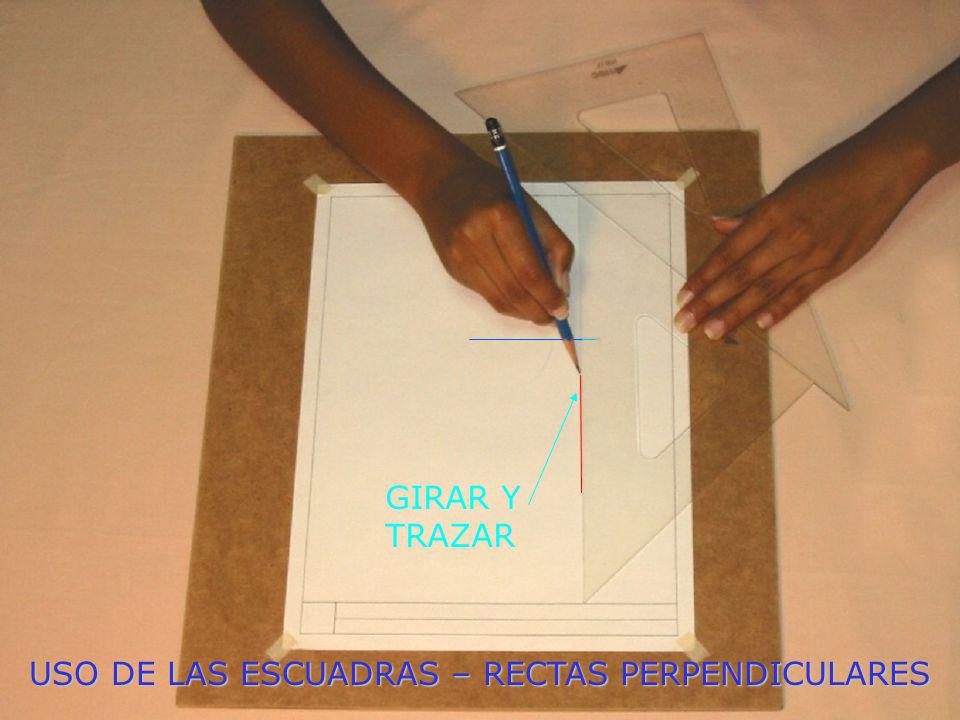

GIRAR Y TRAZAR USO DE LAS ESCUADRAS – RECTAS PERPENDICULARES

20 USO DEL COMPÁS PUNTA DE LÁPIZ

21 USO DEL COMPÁS PUNTA SECA
